MANUALE UTENTE F5U209 BELKIN

P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 20 P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 1 INTRODUZIONE Il telaio dell'unità esterna Hi-Speed USB 2.0 (l'unità esterna) è un'unità di memoria di massa compatta portatile che incorpora l'interfaccia ad alta velocità USB 2.0 (Universal Serial Bus 2.0). L'unità esterna garantisce un modo facile e veloce per aggiungere ulteriore capacità di memoria al computer. La caratteristica plug-and-play offre una grande convenienza quando si è in giro; l'unità esterna può essere facilmente collegata al computer dall'interfaccia USB e può essere sconnessa e riconnessa mentre il computer è in funzione. Nota: Per abilitare la modalità Hi-Speed USB 2.0 (480Mbps), il computer deve essere dotato di porte incorporate USB 2.0 o di una scheda dell'adattatore host USB 2.0.

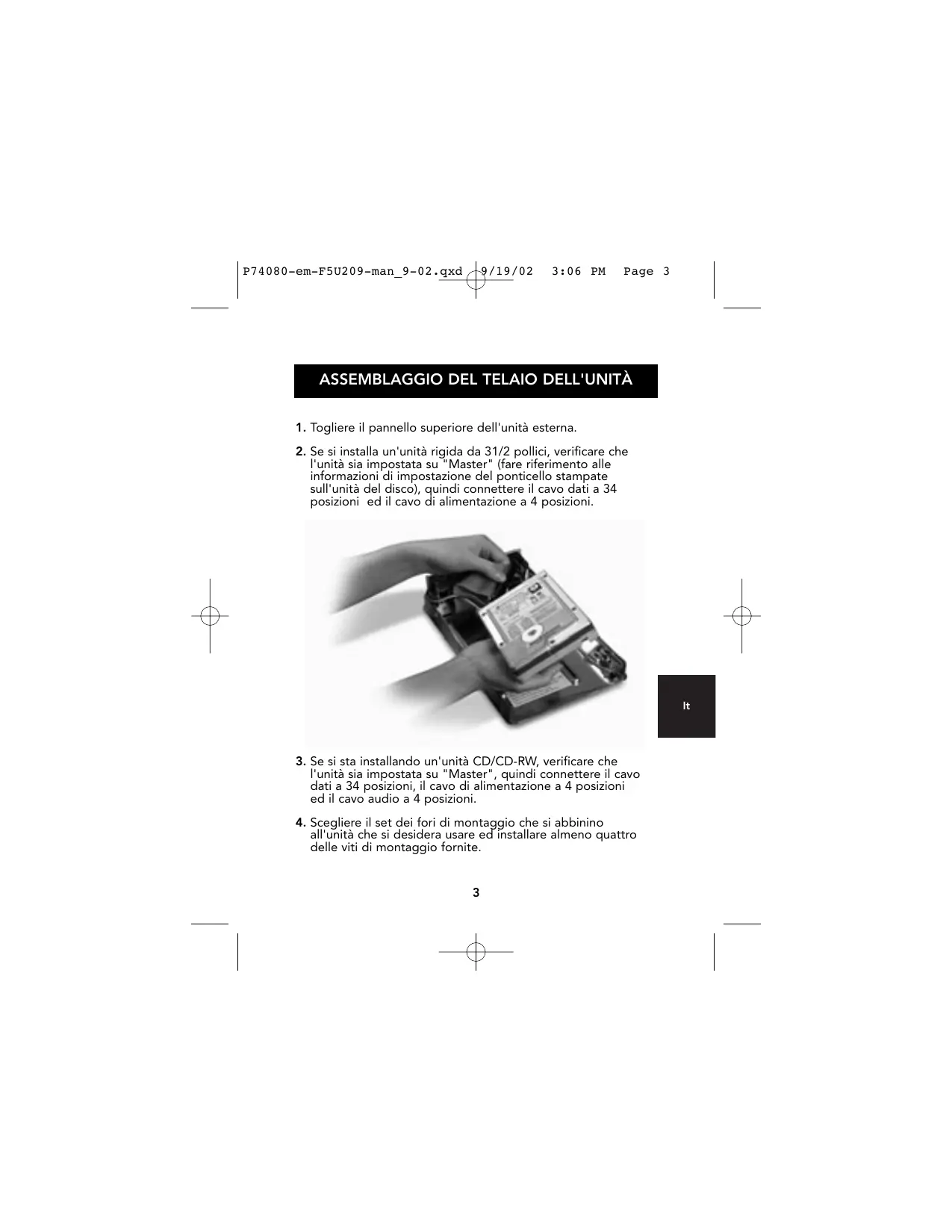

ASSEMBLAGGIO DEL TELAIO DELL'UNITÀ

1. Togliere il pannello superiore dell'unità esterna.

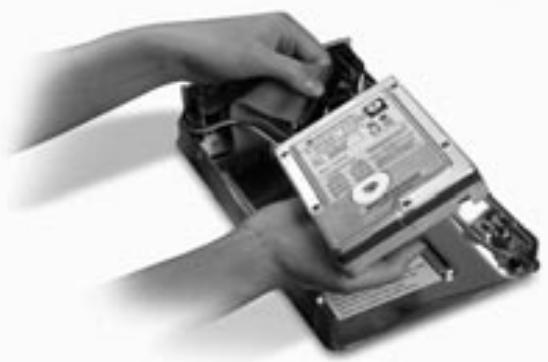

2. Se si installa un'unità rigida da 31/2 pollici, verificare che

l'unità sia impostata su "Master" (fare riferimento alle informazioni di impostazione del ponticello stampate sull'unità del disco), quindi connettere il cavo dati a 34 posizioni ed il cavo di alimentazione a 4 posizioni.

3. Se si sta installando un'unità CD/CD-RW, verificare che

l'unità sia impostata su "Master", quindi connettere il cavo dati a 34 posizioni, il cavo di alimentazione a 4 posizioni ed il cavo audio a 4 posizioni.

4. Scegliere il set dei fori di montaggio che si abbinino

all'unità che si desidera usare ed installare almeno quattro delle viti di montaggio fornite.

Nota: Vi sono quattro viti a filettatura sottile e quattro a filettatura grossa incluse nel kit del telaio dell'unità esterna ad alta velocità. Fare attenzione a scegliere le viti che siano adatte ai fori di montaggio dell'unità. Non cercare di forzare le viti a filettatura grossa nei fori per viti a filettatura sottile.

5. Riposizionare il pannello superiore e controllare che sia

allineato con il pannello inferiore.

ASSEMBLAGGIO DEL TELAIO DELL'UNITÀ

6. Agganciare la prima guida laterale attorno al bordo

anteriore dell'unità esterna e premere la guida dentro ai sei fori di montaggio rettangolari sul lato.

7. Se si sta installando un disco rigido, è necessario

installare il pannello anteriore. Inserire le linguette che si trovano su un lato del pannello anteriore nei fori di montaggio della guida laterale installata.

ASSEMBLAGGIO DEL TELAIO DELL'UNITÀ

8. Inserire le linguette di montaggio sull'estremità libera del

pannello anteriore nella seconda guida laterale e agganciare la guida laterale sulla parte anteriore dell'unità esterna.

9. Completare l'assemblaggio premendo la guida dentro i sei

fori di montaggio rettangolari sul lato dell'unità esterna. Nota importante: se si utilizza il sistema operativo Windows 98 o 98 SE, NON connettere l'unità esterna al computer fino a quando non è completata l'installazione del driver.

ASSEMBLAGGIO DEL TELAIO DELL'UNITÀ

10. Inserire il connettore a forma quadrata del cavo USB nella

porta USB sul pannello posteriore dell'unità esterna.

11. Inserire il connettore a forma rettangolare del cavo USB in

una porta USB 2.0 High-Speed del computer o dell'hub HiSpeed USB 2.0. È possibile inoltre connettere il cavo ad una porta USB 1.1 full-speed del computer o ad un hub USB 1.1 full-speed. Nota: Quando si esegue una connessione ad una porta USB 1.1. full-speed, la larghezza di banda USB massima sarà di 12 Mbps.

12. Inserire il cavo di alimentazione AC nel connettore di

alimentazione su pannello posteriore dell'unità esterna e nella presa a muro AC.

13. Accendere l'unità.

14. Proseguire alla sezione per l'installazione del driver.

1. Inserire il CD di installazione nell'unità CD-ROM

2. Aprire il CD di installazione.

3. Eseguire “TPPINST.EXE” per installare i driver per l'unità

4. Appare una casella di dialogo dell'installer. Fare clic su

5. Scegliere "Termina" e fare clic su "Avanti".

6. Ora si potrà collegare l'unità esterna al computer.

7. Windows potrà ora rilevare “USB Storage Adapter” e portare

a termine l'installazione dei driver del dispositivo richiesto.

8. Se la nuova unità è già stata sottoposta a ripartizione,

apparirà sulla finestra "Risorse del computer" come "Disco rimovibile". Nota: se non viene selezionata l'opzione disco rimovibile nella finestra delle impostazioni di Gestione Periferiche, la nuova unità apparirà come un disco fisso Windows standard.

INSTALLAZIONE DEL DRIVER

Nota: Se la nuova unità non appare in Risorse del computer, potrebbe essere necessario eseguire la partizione e la formattazione dell'unità. Fare riferimento al capitolo "Formattazione dell'unità esterna USB 2.0" per preparare l'unità del disco rigido USB 2.0. Sulla barra delle applicazioni di Windows apparirà l'icona verde "Stacca o espelli hardware". Windows Me/2000/XP

1. Se si sta collegando l'unità esterna al computer per la prima

volta, Windows rileverà "USB 2.0 Storage Device" ed installerà il driver del dispositivo di memoria di massa USB che è incorporato in Windows.

2. La nuova unità apparirà sulla finestra "Risorse del computer"

Nota: Se la nuova unità non appare in Risorse del computer, potrebbe essere necessario eseguire la partizione e la

P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 10

RIMOZIONE SICURA DEL DISCO USB

DA WINDOWS formattazione dell'unità. Fare riferimento al capitolo "Partizione del disco rigido esterno USB 2.0" per preparare l'unità del disco rigido USB 2.0. Windows 98

1. Fare clic sull'icona verde “Stacca o espelli hardware” nella

barra delle applicazioni di Windows e selezionare il dispositivo da rimuovere.

2. Quando il sistema mostra il messaggio "Rimuovere il

dispositivo", staccare il cavo USB dalla porta USB del computer. Windows Me/2000/XP

1. Sulla barra delle applicazioni di Windows fare doppio clic

sull'icona "Stacca o espelli hardware".

2. Selezionare “USB Mass Storage Device” e quindi fare

3. Scegliere l'unità esterna USB 2.0 che si vuole disconnettere e

fare clic di nuovo su "Stop".

4. Quando il sistema mostra il messaggio "Rimuovere il

dispositivo", staccare il cavo USB dalla porta USB del computer.

P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 11 FORMATTAZIONE DELL'UNITÀ ESTERNA USB 2.0 Formattazione in Windows 98/Me

1. Avviare il computer nel sistema operativo Windows.

2. Attaccare l'unità esterna.

Ci sono a disposizione due metodi di partizione e formattazione dell'unità del disco rigido USB 2.0. Metodo del pannello di controllo

1. Fare clic su "Start" e scegliere "Impostazioni".

2. Selezionare "Pannello di controllo".

3. Fare doppio clic su "Sistema", quindi su

"Gestione periferiche".

4. Apparirà la seguente finestra.

P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 12 FORMATTAZIONE DELL'UNITÀ ESTERNA USB 2.0

5. Selezionare "Unità disco". Il nuovo disco rigido apparirà

nell'elenco dei dischi rigidi (in questo caso come “Toshiba 1924FCV”).

6. Fare doppio clic sulla voce del disco rigido. Selezionare

"Impostazioni". Apparirà la seguente finestra.

7. Assicurarsi che vi siano i segni di spunta sulle caselle

"Disconnetti", "Sincronizza trasferimento dati", "Rimovibile" e "Interrupt 13". Dopo aver apportato queste modifiche, sarà necessario riavviare il computer.

8. Al riavvio di Windows in "Risorse del computer" apparirà

l'icona "Disco rimovibile".

9. Fare clic col pulsante destro sull'icona "Disco rimovibile" e

selezionare "Formato" dall'elenco a discesa.

10. L'unità del disco rigido ora è pronta all'uso.

Nota: Usando questo metodo per la formattazione del disco rigido rimovibile si avrà una partizione singola identica nelle dimensioni alla capacità nominale massima del disco rigido.

P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 13 FORMATTAZIONE DELL'UNITÀ ESTERNA USB 2.0 Metodo DOS (raccomandato solo per utenti avanzati)

1. Fare clic su "Start" e scegliere "Programmi".

Selezionare "MSDOS".

2. Al messaggio DOS, digitare "FDISK" e premere "Invio".

Nota: Se l'utility FDISK termina senza visualizzare un messaggio di errore, entrare in Windows a disconnettere l'utilità esterna. Riavviare il computer. Quando Windows si riavvia, riconnettersi all'unità esterna e riandare al punto 1.

3. Nella finestra di apertura FDISK, rispondere alla domanda:

"Abilitare una grande partizione del disco?". Digitare "S" se si vuole creare una partizione maggiore di 2GB. Digitare "N" se si vuole creare una partizione inferiore a 2GB.

4. Apparirà la finestra "Opzioni" di FDISK. Selezionare

l'opzione 5, "Modifica l'attuale disco fisso". Selezionare il nuovo disco dall'elenco delle unità a disposizione.

5. Nella finestra "Modifica l'unità disco fissa" digitare il

numero di unità del disco assegnato all'unità esterna.

P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 14 FORMATTAZIONE DELL'UNITÀ ESTERNA USB 2.0 IMPORTANTE Selezionare l'opzione 5 e cambiare il "Disco fisso corrente" da "Disco 1" al numero di disco assegnato all'unità esterna. Se il computer è dotato solo di un'unità disco interna, la nuova unità esterna sarà identificata come "Disco 2". Se il computer è dotato di due unità disco interne, la nuova unità esterna sarà identificata come "Disco 3". Se questo punto non verrà eseguito, tutti i dati del disco rigido interno primario andranno persi.

6. Nei punti successivi, si dovrà specificare se si desidera creare

una partizione uguale alla massima capacità del disco esterno o se si vuole creare partizioni multiple.

7. Dopo aver completato la procedura di partizione del disco,

uscire da FDISK e riavviare Windows. Qualsiasi nuova unità creata con la procedura di partizione del disco deve essere formattata usando l'utility di formattazione dei dischi di Windows. Partizione in Windows 2000/XP

1. Per eseguire una partizione del disco rigido USB 2.0 sotto a

Windows 2000, collegare l'unità esterna USB 2.0, quindi fare clic su “Start”, scegliere “Impostazioni” e quindi “Pannello di controllo”. Fare doppio clic sull'icona "Strumenti amministrativi", quindi fare doppio clic sull'icona "Gestione computer". Apparirà la finestra della prossima pagina. Nota: In Windows XP, fare clic su “Start”, scegliere “Pannello di controllo”, fare clic sull'icona “Prestazioni e manutenzione”, fare clic sull'icona “Strumenti amministrativi” e quindi fare clic sull'icona “Gestione computer ”.

P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 15 FORMATTAZIONE DELL'UNITÀ ESTERNA USB 2.0 Nota: Se si sta visualizzando il pannello di controllo nella modalità classica, passare direttamente su "Strumenti amministrativi".

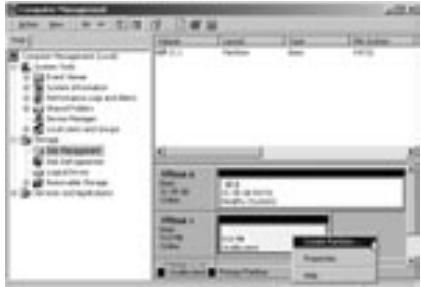

2. Fare clic su "Gestione disco". Tutte le unità disco connesse

verranno visualizzate nell'angolo inferiore destro della finestra "Gestione computer". Le informazioni riguardanti lo stato di ognuna delle unità disco verranno visualizzate in questa finestra. Fare clic con il pulsante destro sulla barra di stato della nuova unità esterna per creare o cancellare nuove partizioni e/o formattare una partizione esistente. Nota: Quando si crea una nuova partizione, verrà avviata una "Guida della nuova partizione" che guiderà durante la procedura di impostazione. Questa procedura eseguirà anche la formattazione dell'unità.

3. Una volta che la partizione del disco e la procedura di

formattazione sono completate, la nuova unità esterna è pronta all'uso.

DICHIARAZIONE DI CONFORMITÀ CON LE REGOLAMENTAZIONI

FCC PER LA COMPATIBILITÀ ELETTROMAGNETICA

La Belkin Corporation, con sede in 501 West Walnut Street, Compton, CA 90220, dichiara sotto la sua responsabilità che il prodotto: F5U209 è conforme alla Parte 15 della regolamentazione FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo non deve causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, inclusa qualsiasi interferenza che possa causare un funzionamento non voluto. Dichiarazione di Conformità CE La Belkin Corporation dichiara, sotto sua responsabilità, che il prodotto F5U209, a cui fa riferimento questa dichiarazione, è in conformità con lo Standard sulle emissioni generiche EN55022 1998 e con lo Standard di immunità generica EN55024 1998, LVD61000-2-3, e LVD61000-3-3. Garanzia limitata a vita Belkin Corporation La Belkin Corporation garantisce questo prodotto da difetti di materiali e manodopera per tutta la durata del prodotto stesso. Se viene scoperto un difetto, Belkin a sua discrezione riparerà o sostituirà il prodotto senza nessuna spesa a patto che venga reso durante il periodo di garanzia, con spese di trasporto prepagate, al rivenditore autorizzato Belkin da cui è stato acquistato. Può essere richiesta una prova di acquisto. Questa garanzia non è valida se il prodotto è stato accidentalmente danneggiato, usato in modo non corretto o malamente o se è stato danneggiato da un'applicazione errata; se il prodotto è stato modificato senza il permesso scritto di Belkin; o se un numero di serie Belkin è stato eliminato o cancellato. LA GARANZIA ED I RISARCIMENTI STABILITI DI CUI SOPRA ESCLUDONO TUTTI GLI ALTRI, ORALI O SCRITTI, ESPRESSI O IMPLICITI. BELKIN SPECIFICAMENTE NON RICONOSCE NESSUNA GARANZIA IMPLICITA, INCLUSE, SENZA LIMITAZIONI, GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ AD UNO SCOPO PARTICOLARE. Nessun rivenditore, agente o dipendente Belkin è autorizzato ad apportare cambiamenti, estensioni o aggiunte a questa garanzia. BELKIN NON SI RITIENE RESPONSABILE DI NESSUN DANNO SPECIALE, CASUALE O CONSEQUENZIALE QUALE RISULTATO DI UNA INFRAZIONE QUALSIASI DELLA GARANZIA O IN BASE A QUALSIASI ALTRA TEORIA LEGALE, COMPRESI MA SENZA ESCLUDERNE ALTRI, PERDITA DI PROFITTO, TEMPI DI FERMO, AVVIAMENTO, DANNI DI RIPROGRAMMAZIONE O RIPRODUZIONE DI QUALSIASI PROGRAMMA O AI DATI IN MEMORIA O AI DATI USATI CON I PRODOTTI BELKIN.
