P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 20 P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 1 INLEIDING De houder voor externe High-Speed USB 2.0-stations (het Externe station) is een draagbaar compact opslagstation waarin een HighSpeed interface van het type USB 2.0 (Universal Serial Bus 2.0) is ingebouwd. Het Externe station biedt een snelle en makkelijke manier om uw computer van meer opslagruimte te voorzien. De plug-andplay-functie biedt u veel gemak als u wel eens met de computer onderweg bent. U kunt het Externe station makkelijk via de USBinterface op uw computer aansluiten en het is zelfs mogelijk de verbinding met de computer aan te brengen en los te koppelen terwijl de computer actief is. Opmerking: als u de High-Speed USB 2.0-modus (480Mbps) wilt inschakelen, dient uw computer te zijn uitgerust met ingebouwde USB 2.0-poorten of een USB 2.0-hostadapterkaart.

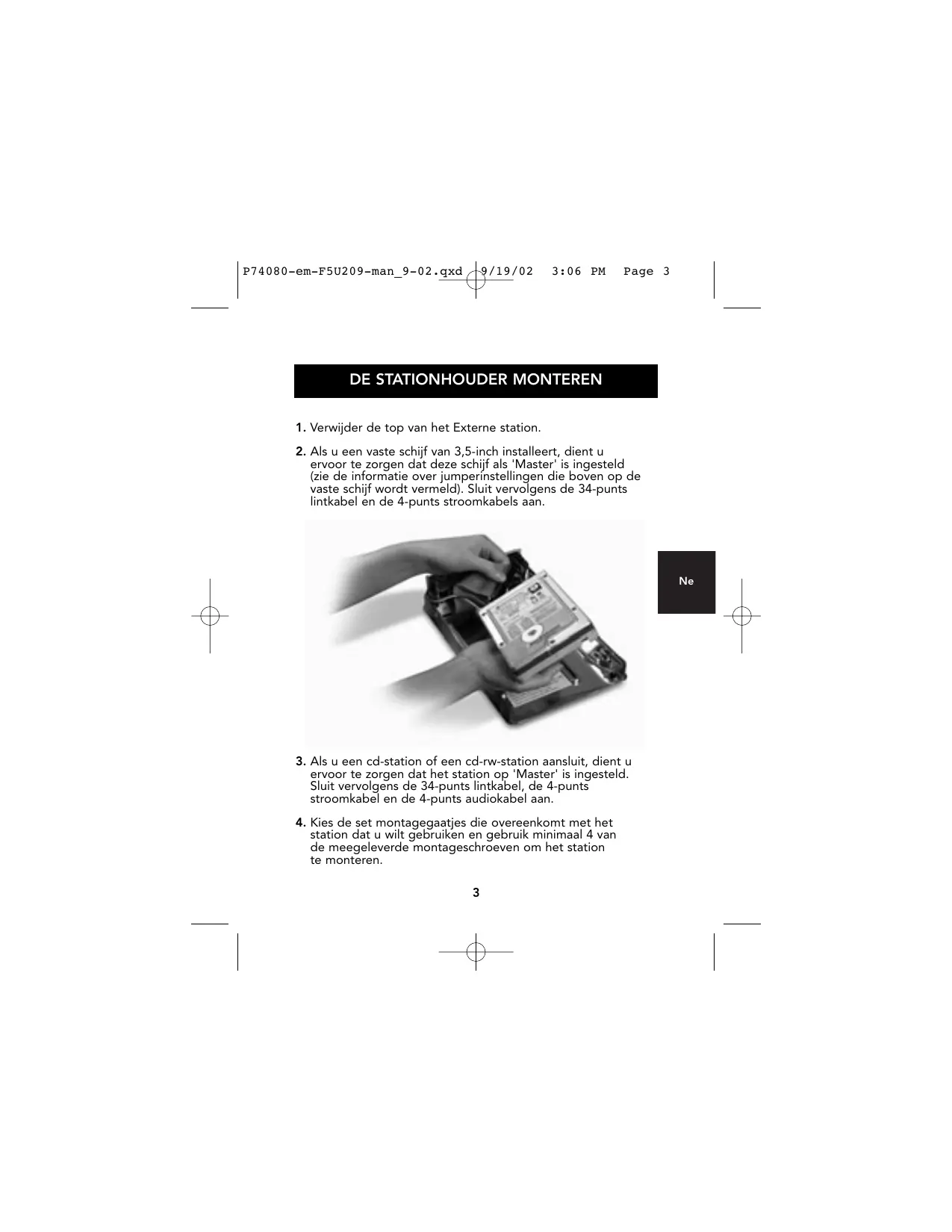

DE STATIONHOUDER MONTEREN

1. Verwijder de top van het Externe station.

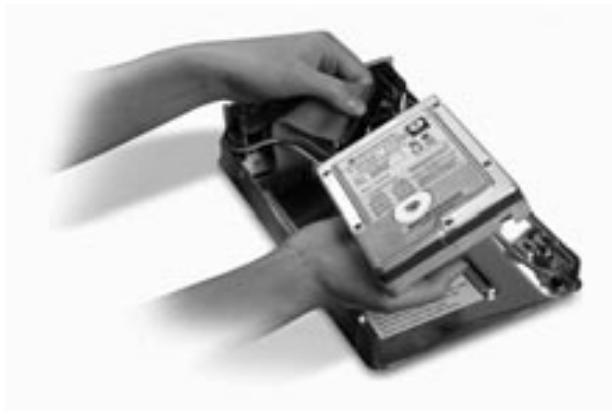

2. Als u een vaste schijf van 3,5-inch installeert, dient u

ervoor te zorgen dat deze schijf als 'Master' is ingesteld (zie de informatie over jumperinstellingen die boven op de vaste schijf wordt vermeld). Sluit vervolgens de 34-punts lintkabel en de 4-punts stroomkabels aan.

3. Als u een cd-station of een cd-rw-station aansluit, dient u

ervoor te zorgen dat het station op 'Master' is ingesteld. Sluit vervolgens de 34-punts lintkabel, de 4-punts stroomkabel en de 4-punts audiokabel aan.

4. Kies de set montagegaatjes die overeenkomt met het

station dat u wilt gebruiken en gebruik minimaal 4 van de meegeleverde montageschroeven om het station te monteren.

Opmerking: bij uw externe High-Speed stationhouderkit worden vier schroeven met een fijne schroefdraad en vier schroeven met een grove schroefdraad meegeleverd. Zorg ervoor dat u de schroeven gebruikt die bij de montagegaatjes van uw station passen. Probeer in geen geval een schroef met een grove schroefdraad in een montagegaatje met een fijne schroefdraad te wringen.

5. Plaats de bovenste dekplaat terug en zorg ervoor dat deze is

uitgelijnd met de onderste dekplaat.

DE STATIONHOUDER MONTEREN

6. Haak de eerste zijrail vast rond de voorrand van het

Externe station en druk de rail vast in de zes rechthoekige montagegaten aan de zijkant.

7. Als u een vaste schijf monteert, is het essentieel dat u

ook het voorpaneel installeert. Plaats de uitsteeksels aan de ene kant van het voorpaneel in de montagegaatjes in de geïnstalleerde zijrail.

DE STATIONHOUDER MONTEREN

8. Plaats de montage-uitsteeksels aan de vrije kant van het

voorpaneel in de tweede zijrail en haak de zijrail vast aan de voorkant van het Externe station.

9. Voltooi de montage door de rail vast te drukken in de zes

rechthoekige montagegaatjes aan de zijkant van het Externe station. Belangrijke opmerking: als u Windows 98 of 98 SE gebruikt, moet u het Externe station IN GEEN GEVAL op de computer aansluiten voordat het stuurprogramma is geïnstalleerd.

DE STATIONHOUDER MONTEREN

10. Steek het vierkante verbindingsstuk van de USB-kabel in de

USB-poort aan de achterkant van het Externe station.

11. Sluit het rechthoekige verbindingstuk van de USB-kabel aan

op een High-Speed USB 2.0-poort op de computer of op een High-Speed USB 2.0-hub. U kunt de kabel desgewenst ook aansluiten op een full-speed USB 1.1-poort op de computer of een full-speed USB 1.1-hub. Opmerking: wanneer u het externe station aansluit op een full-speed USB 1.1-station, hebt u een maximale USB-bandbreedte van 12 Mbps.

12. Sluit de stroomkabel aan de ene kant aan op de

stroomconnector op het achterpaneel van het Externe station en aan de andere kant op een wandstopcontact.

13. Schakel het station in.

14. Ga verder met de sectie over het installeren van

1. Plaats de installatie-cd in het cd-rom-station.

2. Open de installatie-cd.

3. Voer het programma TPPINST.EXE uit om de

stuurprogramma's voor het externe USB 2.0-station te installeren.

4. Er wordt een installatievenster weergegeven.

5. Kies Voltooien en klik op Volgende.

6. U kunt het Externe station nu op de computer aansluiten.

7. Windows detecteert nu een USB-opslagadapter. De

installatie van de vereiste apparaatstuurprogramma's wordt voltooid.

8. Als uw nieuwe station al van partities is voorzien, wordt deze

nu als verwisselbaar schijfstation weergegeven in het venster Deze computer. Opmerking: als de optie voor een verwijderbaar schijfstation niet is geselecteerd in het venster Instellingen van Apparaatbeheer, wordt het nieuwe station als een standaard vast station van Windows weergegeven.

HET STUURPROGRAMMA INSTALLEREN

Opmerking: als het nieuwe station niet in Deze computer wordt weergegeven, moet u het station waarschijnlijk eerst van partities voorzien en formatteren. Zie de sectie 'Een extern USB 2.0-station formatteren' voor meer informatie over het voorbereiden van een vaste schijf met USB 2.0-aansluiting. In de taakbalk wordt een groen pictogram 'Hardware ontkoppelen of uitwerpen' weergegeven. Windows Me/2000/XP

1. Als u het Externe station voor het eerst op de computer

aansluit, detecteert Windows een USB 2.0-opslagapparaat. Vervolgens wordt het stuurprogramma voor USBopslagapparaten geïnstalleerd dat in Windows is ingebouwd.

2. Het nieuwe station wordt nu als USB-station in het venster

Deze computer weergegeven. Opmerking: als het nieuwe station niet in Deze computer wordt weergegeven, moet u het station waarschijnlijk eerst van partities voorzien en formatteren. Zie de sectie 'Een extern USB 2.0-station van partities voorzien' voor meer informatie over het voorbereiden van een vaste schijf met USB 2.0-aansluiting.

HET USB-STATION VEILIG UIT

WINDOWS VERWIJDEREN Windows 98

1. Klik in de taakbalk op het groene pictogram Hardware

ontkoppelen of uitwerpen en selecteer het apparaat dat u wilt verwijderen.

2. Wanneer het systeem de melding 'U kunt dit apparaat nu

veilig verwijderen' weergeeft, kunt u de USB-kabel uit de USB-poort van de computer verwijderen. Windows Me/2000/XP

1. Dubbelklik op het pictogram 'Hardware ontkoppelen of

uitwerpen' in de taakbalk.

2. Selecteer USB-apparaat voor massaopslag en klik vervolgens

3. Selecteer het externe USB 2.0-station dat u wilt loskoppelen

en klik opnieuw op Stoppen.

4. Wanneer het systeem de melding 'U kunt dit apparaat nu

veilig verwijderen' weergeeft, kunt u de USB-kabel uit de USB-poort van de computer verwijderen.

EEN EXTERN USB 2.0-STATION FORMATTEREN

Formatteren onder Windows 98/Me

1. Start de computer op en start het Windowsbesturingssysteem.

2. Sluit het Externe station aan.

Er zijn twee manieren waarop u een vaste schijf met USB 2.0-aansluiting kunt partitioneren en formatteren.

Via het Configuratiescherm

1. Kies achtereenvolgens Start en Instellingen.

2. Kies Configuratiescherm.

3. Dubbelklik op Systeem en klik vervolgens

4. Het volgende scherm wordt weergegeven.

EEN EXTERN USB 2.0-STATION FORMATTEREN

5. Selecteer Schijfstations. De nieuwe vast schijf wordt in de lijst

met vaste schijven weergegeven (in dit geval als Toshiba 1924FVC).

6. Dubbelklik op het item dat uw vaste schijf aanduidt. Kies

Instellingen. Het volgende scherm wordt weergegeven.

7. Zorg ervoor dat de selectievakjes Verbinding verbreken,

Synchronisatie van gegevensoverdracht, Verwisselbaar en Interrupt 13-eenheid zijn ingeschakeld. Nadat u deze wijzigingen hebt aangebracht, moet de computer opnieuw worden gestart.

8. Zodra Windows opnieuw is gestart, wordt in het

venster Deze computer een pictogram Verwisselbaar schijfstation weergegeven.

9. Klik met de rechtermuisknop op Verwisselbaar schijfstation

en selecteer Formatteren in de vervolgkeuzelijst.

10. Het verwisselbare vaste-schijfstation is nu klaar

voor gebruik. Opmerking: als u deze methode gebruikt om de verwisselbare vaste schijf te formatteren, resulteert dit in één enkele partitie die alle beschikbare ruimte op de vaste schijf benut.

EEN EXTERN USB 2.0-STATION FORMATTEREN

DOS-methode (alleen aanbevolen voor geavanceerde gebruikers)

1. Kies achtereenvolgens Start en Programma's. Selecteer

2. Typ FDISK bij de DOS-prompt en druk op Enter.

Opmerking: als het hulpprogramma FDISK wordt beëindigd zonder dat er een foutmelding wordt weergegeven, dient u MS-DOS af te sluiten. Ontkoppel het Externe station vanuit Windows en start de computer opnieuw op. Zodra Windows opnieuw is gestart, dient u het Externe station opnieuw aan te sluiten. Ga vervolgens terug naar Stap 1.

3. Beantwoord de volgende vraag in het openingsscherm van

FDISK: 'Wilt u ondersteuning voor grote schijven inschakelen?' Typ 'J' als u partities wilt maken die groter zijn dan 2GB. Typ 'N' als u partities wilt maken die kleiner zijn dan 2GB.

4. Het optiescherm van FDISK wordt weergegeven.

Selecteer optie 5: 'Het huidige station van de vaste schijf wijzigen.' Selecteer het nieuwe station in de lijst met beschikbare stations.

5. Typ het stationsnummer dat aan uw Externe station is

toegewezen in het scherm 'Het huidige station van de vaste schijf wijzigen'.

EEN EXTERN USB 2.0-STATION FORMATTEREN

BELANGRIJK Zorg ervoor dat u optie 5 selecteert en wijzig de huidige vaste schijf van 'station 1' in het schijfnummer dat aan het Externe station is toegewezen. Als de computer maar één intern schijfstation heeft, wordt het nieuwe Externe station als Station 2 geïdentificeerd. Als de computer twee interne schijfstations bevat, wordt het nieuwe Externe station als Station 3 geïdentificeerd (enzovoorts). Als u deze stap niet zorgvuldig uitvoert, kan dit tot gevolg hebben dat alle gegevens op de primaire vaste schijf worden verwijderd.

6. In de volgende stappen moet u opgeven of u één partitie

wilt maken, die gelijk is aan de maximale capaciteit van de externe vaste schijf, of meerdere partities.

7. Nadat u de vaste schijf in partities hebt onderverdeeld, dient

u FDISK af te sluiten en Windows opnieuw te starten. Nieuwe stations die door het partitioneren van de vaste schijf zijn ontstaan, moeten nu met het formatteringsprogramma van Windows worden geformatteerd. Partitie onder Windows 2000/XP

1. Als u de vaste schijf met USB 2.0-aansluiting onder Windows

2000 in partities wilt onderverdelen, dient u het Externe station aan te sluiten. Kies vervolgens Start, Instellingen en Configuratiescherm. Dubbelklik op het pictogram Systeembeheer en dubbelklik vervolgens op het pictogram Computerbeheer. U ziet nu hetzelfde scherm als op de volgende pagina wordt weergegeven. Opmerking: klik in Windows XP achtereenvolgens op Start, Configuratiescherm, Prestaties en onderhoud, Systeembeheer en Computerbeheer.

Opmerking: als u het configuratiescherm in de klassieke modus weergeeft, kunt u onmiddellijk doorgaan naar Systeembeheer.

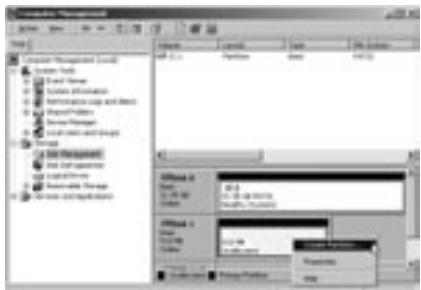

2. Klik op Schijfbeheer. Alle aangesloten schijfstations worden

in de rechteronderhoek van het venster Computerbeheer weergegeven. In dit venster vindt u ook informatie over de status van elk schijfstation. Klik met de rechtermuisknop op de statusbalk van uw nieuwe externe schijfstation om partities te maken of verwijderen en/of een bestaande partitie te formatteren. Opmerking: wanneer u een nieuwe partitie maakt, wordt de Wizard Nieuwe partitie weergegeven, die u door de setup leidt. Hiermee wordt ook het station voor u geformatteerd.

3. Zodra de schijfpartities en het formatteren voltooid zijn, is

het nieuwe Externe station klaar voor gebruik.
