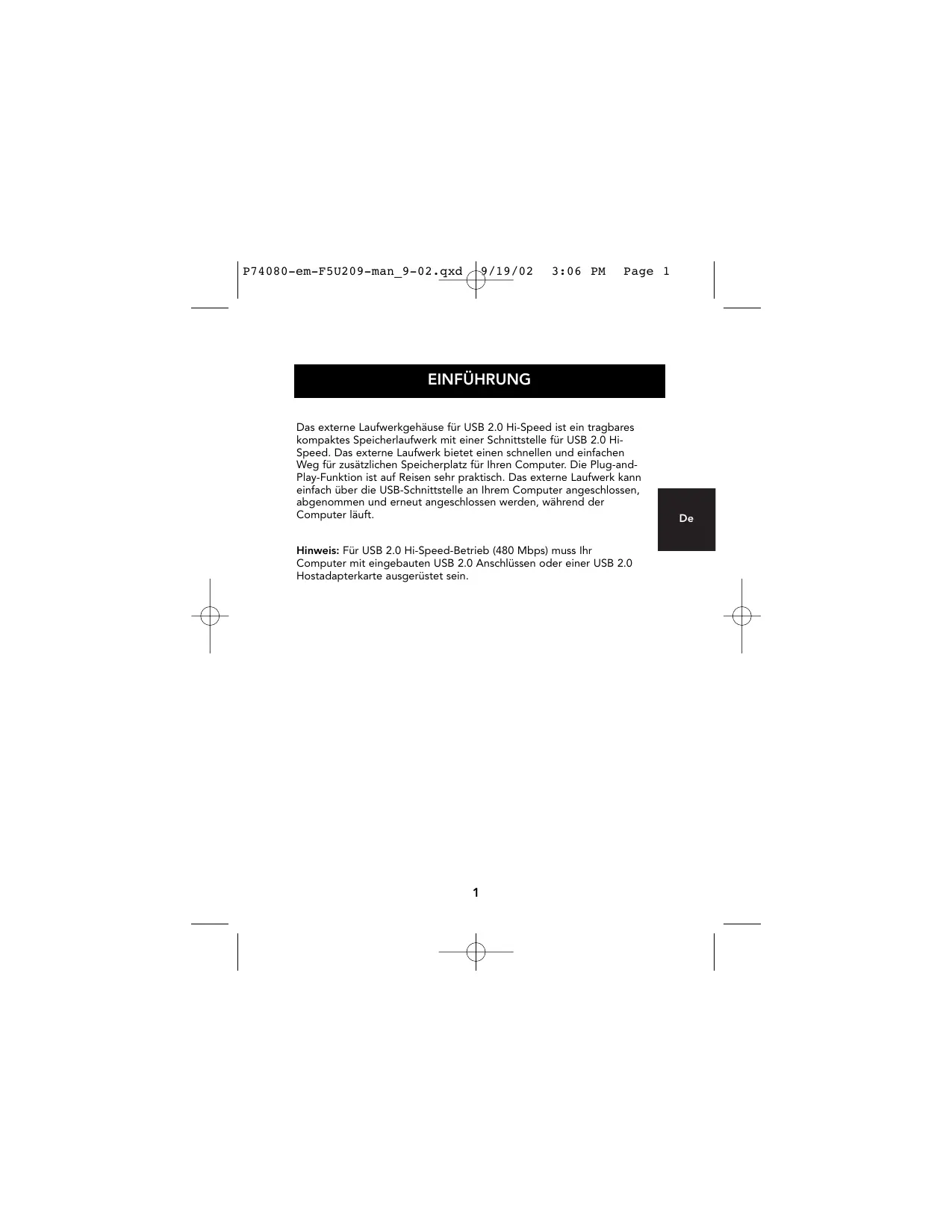

P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 20 P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 1 EINFÜHRUNG Das externe Laufwerkgehäuse für USB 2.0 Hi-Speed ist ein tragbares kompaktes Speicherlaufwerk mit einer Schnittstelle für USB 2.0 HiSpeed. Das externe Laufwerk bietet einen schnellen und einfachen Weg für zusätzlichen Speicherplatz für Ihren Computer. Die Plug-andPlay-Funktion ist auf Reisen sehr praktisch. Das externe Laufwerk kann einfach über die USB-Schnittstelle an Ihrem Computer angeschlossen, abgenommen und erneut angeschlossen werden, während der Computer läuft. Hinweis: Für USB 2.0 Hi-Speed-Betrieb (480 Mbps) muss Ihr Computer mit eingebauten USB 2.0 Anschlüssen oder einer USB 2.0 Hostadapterkarte ausgerüstet sein.

P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM SYSTEMANFORDERUNGEN Hardware Notebook und Desktop-Computer mit USB 1.0 oder USB 2.0 Anschluss Betriebssystem Windows® 98 SE, Me, 2000, oder XP

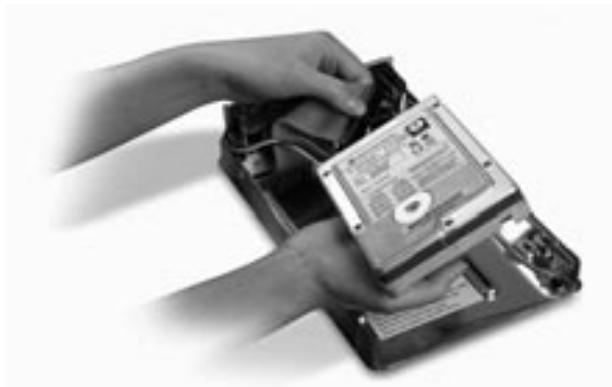

ZUSAMMENBAU IHRES LAUFWERKGEHÄUSES

1. Entfernen Sie die Oberseite des externen Laufwerks.

2. Wenn Sie ein 3,5-Zoll-Laufwerk einbauen, müssen Sie

sicherstellen, dass Ihr Laufwerk auf „Master“ eingestellt ist (siehe aufgedruckte Jumper-Einstellungsinformation auf der Oberseite Ihres Laufwerks), und dann das 34-polige Datenkabel und das 4-polige Netzkabel anschließen.

3. Wenn Sie ein CD/CD-RW-Laufwerk einbauen, müssen Sie

sicherstellen, dass Ihr Laufwerk auf „Master“ eingestellt ist, und dann das 34-polige Datenkabel, das 4-polige Netzkabel und das 4-polige Audiokabel anschließen.

4. Wählen Sie die Befestigungsbohrungen, die mit dem zu

verwendenden Laufwerk übereinstimmen und schrauben Sie die letzten vier der mitgelieferten Befestigungsschrauben ein.

Hinweis: Im Bausatz für Ihr externes Hi-Speed-Laufwerkgehäuse sind vier Feingewindeschrauben und vier Grobgewindeschrauben enthalten. Stellen Sie sicher, dass Sie die Schrauben auswählen, die zu den Befestigungsbohrungen Ihres Laufwerks passen. Versuchen Sie nicht, eine Grobgewindeschraube gewaltsam in eine Feingewindebohrung einzuschrauben.

5. Setzen Sie die obere Abdeckung wieder auf und richten Sie

sie mit der Bodenabdeckung aus.

ZUSAMMENBAU IHRES LAUFWERKGEHÄUSES

6. Haken Sie zuerst die Seitenstrebe um die Vorderkante

des externen Laufwerks ein und drücken Sie dann die Strebe in die sechs rechteckigen Befestigungslöcher an der Seite.

7. Wenn Sie eine Festplatte einbauen, muss die

Frontblende eingebaut werden. Führen Sie die Kontaktnasen an einer Seite der Frontblende in die Befestigungslöcher in der eingebauten Seitenstrebe.

ZUSAMMENBAU IHRES LAUFWERKGEHÄUSES

8. Führen Sie die Kontaktnasen am losen Ende der Frontblende

in die zweite Seitenstrebe und haken Sie die Seitenstreben vorn am externen Laufwerk ein.

9. Machen Sie mit dem Zusammenbau weiter, indem Sie die

Strebe in die sechs rechteckigen Befestigungslöcher in der Seite des externen Laufwerks drücken. Wichtiger Hinweis: Wenn Sie Windows 98 oder 98 SE verwenden, dürfen Sie das externe Laufwerk ERST an Ihrem Computer anschließen, wenn der Treiber installiert ist.

ZUSAMMENBAU IHRES LAUFWERKGEHÄUSES

10. Stecken Sie den quadratischen Stecker des USB-Kabels in

den USB-Anschluss auf der Rückwand des externen Laufwerks.

11. Stecken Sie den rechteckigen Stecker des USB-Kabels in

den USB-Anschluss für USB 2.0 Hi-Speed an Ihrem Computer oder an Ihrem Hub für USB 2.0 Hi-Speed. Sie können das Kabel auch an einem USB-Anschluss für USB

1.1 Full-Speed an Ihrem Computer oder an Ihrem Hub für

USB 1.1 Full-Speed anschließen. Hinweis: Die maximale USB-Bandbreite im Falle eines Anschlusses an einem Anschluss für USB 1.1 Full-Speed ist 12 Mbps.

12. Stecken Sie ein Ende des Wechselstrom-Netzkabels in

das Netzverbindungsstück an der Rückwand des externen Laufwerks und das andere Ende in eine Wechselstrom-Wandsteckdose.

13. Schalten Sie den Strom zum Laufwerk ein.

14. Fahren Sie mit dem Abschnitt „Installation des

1. Legen Sie die Installations-CD in Ihr CD-ROM-Laufwerk.

2. Öffnen Sie die Installations-CD.

3. Führen Sie „TPPINST.EXE“ aus, um die Treiber für Ihr

externes Laufwerk für USB 2.0 zu installieren.

4. Ein Installationsdialogfeld erscheint. Klicken Sie auf „Weiter“.

5. Wählen Sie „Fertig stellen“ und klicken Sie auf „Weiter“.

6. Sie können jetzt das externe Laufwerk an Ihrem

Computer anschließen.

7. Windows erkennt nun den „USB-Speicheradapter“ und stellt

die Installation der erforderlichen Gerätetreiber fertig.

8. Wenn Ihr neues Laufwerk bereits partitioniert ist, erscheint es

jetzt im Fenster „Arbeitsplatz“ als „Wechselplatte“. Hinweis: Wenn die Wechselplattenoption nicht im Fenster Einstellungen des Geräte-Managers ausgewählt ist, erscheint Ihr neues Laufwerk als eine feste Windows Standardfestplatte.

Hinweis: Wenn das neue Laufwerk nicht unter Arbeitsplatz erscheint, müssen Sie evtl. die Festplatte partitionieren und formatieren. Lesen Sie dazu Abschnitt „Formatieren des externen Laufwerks für USB 2.0“, um Ihre USB 2.0 Festplatte vorzubereiten. Ein grünes Symbol „Hardware sicher entfernen“ erscheint im Infobereich.

1. Wenn Sie ein externes Laufwerk erstmals in Ihren Computer

einstecken, erkennt Windows ein „Speichergerät für USB 2.0) und installiert die Treiber für USB-Massenspeichergeräte, die in Windows integriert sind.

2. Ihr neues Laufwerk erscheint jetzt im Fenster „Arbeitsplatz“

als „USB-Disk“. Hinweis: Wenn das neue Laufwerk nicht unter Arbeitsplatz erscheint, müssen Sie evtl. die Festplatte partitionieren und formatieren. Lesen Sie dazu Abschnitt „Partitionieren der externen Festplatte für USB 2.0“, um Ihre USB 2.0 Festplatte vorzubereiten.

VON WINDOWS Windows 98

1. Klicken Sie auf das grüne Symbol „Hardware sicher

entfernen“ im Infobereich und wählen Sie das Gerät, das Sie entfernen wollen.

2. Nach der Systemaufforderung „Hardware kann jetzt entfernt

werden“ ziehen Sie das USB-Kabel vom USB-Anschluss Ihres Computers ab. Windows Me/2000/XP

1. Doppelklicken Sie auf dem Symbol „Hardware sicher

entfernen“ im Infobereich.

2. Wählen Sie „USB-Massenspeichergerät“ und klicken Sie

3. Wählen Sie das externe Laufwerk für USB 2.0, das Sie

abtrennen wollen und klicken Sie erneut auf „Stopp“.

4. Nach der Systemaufforderung „Sie können dieses Gerät nun

sicher entfernen“ ziehen Sie das USB-Kabel vom USBAnschluss Ihres Computers ab.

FORMATIEREN DES EXTERNEN USB 2.0

LAUFWERKS Formatieren unter Windows 98/Me

1. Fahren Sie den Computer im Windows Betriebssystem hoch.

2. Stecken Sie Ihr externen Laufwerk ein.

Sie können Ihre Festplatte für USB 2.0 auf zwei Arten partitionieren und formatieren. Methode Systemsteuerung

1. Klicken Sie auf „Start“ und wählen Sie „Einstellungen“.

2. Wählen Sie „Systemsteuerung“.

3. Doppelklicken Sie auf „System“ und dann auf

4. Der folgende Bildschirm erscheint:

5. Wählen Sie „Laufwerke“. Ihre neue Festplatte erscheint in

der Festplattenliste (in diesem Fall als „Toshiba 1924FCV“).

6. Doppelklicken Sie auf dem Eintrag für Ihre Festplatte.

Wählen Sie „Einstellungen“. Der folgende Bildschirm erscheint:

7. Stellen Sie sicher, dass die Kontrollkästchen „Trennen“,

„Synchrondatenübertragung“, „Wechselplatte“ und „Interrupt 13-Gerät“ abgehakt sind. Nach diesen Änderungen müssen Sie Ihren Computer neu starten.

8. Nach dem Neustart von Windows erscheint das Symbol

„Wechselplatte“ im Fenster „Arbeitsplatz“.

9. Rechtsklicken Sie auf dem Symbol „Wechselplatte“ und

wählen Sie „Formatieren“ aus der Dropdown-Liste.

10. Ihre Wechselplatte ist jetzt betriebsbereit.

Hinweis: Mit dieser Formatierungsweise wird Ihre Wechselplatte in einer Einzelpartition formatiert, die der maximalen Nennspeichergröße Ihrer Wechselplatte entspricht.

FORMATIEREN DES EXTERNEN USB 2.0

LAUFWERKS DOS-Methode (nur für Fortgeschrittene)

1. Klicken Sie auf „Start“ und wählen Sie „Programme“.

2. Auf die DOS-Aufforderung tippen Sie „FDISK“ ein und

drücken „Eingabe“. Hinweis: Wenn das FDISK-Dienstprogramm ohne Anzeige einer Fehlermeldung fertig wird, kehren Sie in Windows zurück und ziehen das externe Laufwerk ab. Starten Sie Ihren Computer neu. Nach dem Neustart von Windows schließen Sie das externe Laufwerk wieder an und gehen zurück zu Schritt 1.

3. Im FDISK-Einstiegsbildschirm beantworten Sie die Frage:

„Möchten Sie die Unterstützung aktivieren?“ Geben Sie „J“ ein, wenn die Partition größer als 2 GB sein soll. Geben Sie „N“ ein, wenn die Partition kleiner als 2 GB sein soll.

4. Der FDISK-Bildschirm „Optionen erscheint jetzt. Wählen Sie

Option 5 „Derzeitige Festplatte ändern“. Wählen Sie die neue Festplatte aus der Liste der vorhandenen Laufwerke.

5. Im Bildschirm „Derzeitiges Festplattenlaufwerk ändern“

geben Sie die Laufwerknummer ein, die Ihrem externen Laufwerk zugeordnet ist.

FORMATIEREN DES EXTERNEN USB 2.0

LAUFWERKS WICHTIG Stellen Sie sicher, dass Sie Option 5 wählen und ändern Sie die „Derzeitiges Festplatte“ von „Festplatte 1“ auf die Festplattennummer Ihres externen Laufwerks. Wenn Ihr Computer nur mit einem internen Laufwerk ausgestattet ist, ist Ihr neues externes Laufwerk als „Festplatte 2“ gekennzeichnet. Wenn Ihr Computer mit zwei internen Laufwerken ausgestattet ist, ist Ihr neues externes Laufwerk als „Festplatte 3“ gekennzeichnet. Bei Nichtbeachtung dieses Schrittes gehen Ihnen alle Daten auf Ihrer internen Hauptfestplatte verloren.

6. In den folgenden Schritten müssen Sie angeben, ob Sie eine

Partition entsprechend der maximalen Speicherkapazität Ihres externen Laufwerks erstellen wollen oder mehrere Partitionen erstellen möchten.

7. Nach Abschluss des Festplattenpartitionsverfahrens verlassen

Sie FDISK und starten Windows neu. Jedes anhand des Festplattenpartitionsverfahrens neu erstellte Laufwerk muss jetzt mithilfe des Windows Datenträgerformatierungsprogramm formatiert werden. Partitionieren unter Windows 2000/XP

1. Zum Partitionieren der USB 2.0 Festplatte unter Windows

2000 stecken Sie das externe Laufwerk für USB 2.0 ein und klicken auf „Start“. Wählen Sie „Einstellungen“ und dann „Systemsteuerung“. Doppelklicken Sie auf das Symbol „Verwaltung“ und dann auf das Symbol „Computerverwaltung“. Der Bildschirm auf der nächsten Seite erscheint. Hinweis: In Windows XP klicken Sie auf „Start“, wählen „Systemsteuerung“, klicken auf das Symbol „Leistung und Verwaltung“, dann auf das Symbol „Verwaltung“ und schließlich auf das Symbol „Computerverwaltung“.

LAUFWERKS Hinweis: In Windows XP klicken Sie auf „Start“, wählen „Systemsteuerung“, klicken auf das Symbol „Leistung und Verwaltung“, dann auf das Symbol „Verwaltung“ und schließlich auf das Symbol „Computerverwaltung“.

Hinweis: Wenn Sie die Systemsteuerung als klassisches Startmenü anzeigen lassen, klicken Sie direkt auf „Verwaltung“.

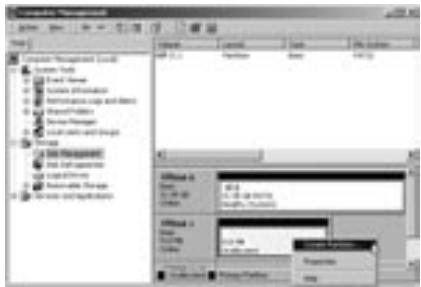

2. Klicken Sie auf „Datenträgerverwaltung“. Alle

angeschlossenen Laufwerke werden in der unteren rechten Ecke des Fensters „Computerverwaltung“ angezeigt. Informationen zum Status jedes Laufwerks werden in diesem Fenster angezeigt. Rechtsklicken Sie auf der Statusleiste für Ihr neues externes Laufwerk, um neue Partitionen zu schaffen oder zu löschen bzw. vorhandene Partitionen zu formatieren. Hinweis: Bei der Erstellung einer neuen Partition startet der „Partitions-Assistenten“, der Sie durch das Setup führt. Damit wird auch Ihr Laufwerk formatiert.

3. Sobald das Verfahren zur Festplattenpartitionierung und formatierung abgeschlossen ist, ist Ihr neues externes

Laufwerk betriebsbereit.

P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 16 INFORMATION FCC-Erklärung KONFORMITÄTSERKLÄRUNG MIT FCC-RICHTLINIEN FÜR

Wir, Belkin Corporation, in 501 West Walnut Street, Compton, CA 90220, USA, erklären in eigener Verantwortung, dass dieses Produkt: F5U209 auf das sich diese Erklärung bezieht, mit Abschnitt 15 der FCC-Richtlinien übereinstimmt. Der Betrieb unterliegt folgenden beiden Bedingungen: (1) Dieses Gerät darf keine gefährlichen Störungen verursachen und (2) dieses Gerät muss gegen alle empfangenen Störungen unempfindlich sein, einschließlich Störungen, die einen unerwünschten Betrieb zur Folge haben können. CE-Konformitätserklärung Wir, Belkin Corporation, erklären in eigener Verantwortung, dass das Gerät F5U209, auf das sich diese Erklärung bezieht, die Allgemeine Emissionsnorm EN550022 1998 erfüllt sowie die Allgemeinen Immunitätsnormen EN550024 1998, EN61000-2-3 und EN61000-3-3. Belkin Corporation eingeschränkte Produktgarantie Belkin Corporation garantiert, dass dieses Produkt für seine volle Nutzungsdauer frei von Materialund Verarbeitungsfehlern ist. Wenn ein Defekt festgestellt wird, wird Belkin nach eigenem Ermessen das Produkt kostenlos reparieren oder ersetzen, sofern es während der Garantiezeit eingeschickt wird. Die Versandkosten an einen zugelassenen Belkin Händler, bei dem Sie das Produkt gekauft haben, sind von Ihnen zu tragen. Ein Kaufbeleg ist u. U. erforderlich. Diese Garantie gilt nicht, wenn das Produkt durch einen Unfall, Missbrauch oder falschen Gebrauch beschädigt wurde oder das Produkt ohne vorherige schriftliche Genehmigung von Belkin modifiziert bzw. die Belkin Seriennummer entfernt oder unleserlich gemacht wurde. DIE OBEN GENANNTE GARANTIE UND RECHTSBEHELFE SCHLIESSEN ALLE ANDEREN AUS, OB SCHRIFTLICH ODER MÜNDLICH, AUSDRÜCKLICH ODER STILLSCHWEIGEND. BELKIN ÜBERNIMMT AUSDRÜCKLICH KEINE HAFTUNG FÜR STILLSCHWEIGENDE GARANTIEN, EINSCHLIESSLICH UNTER ANDEREM GARANTIEN ZUR HANDELBARKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Kein Belkin Händler, Vertreter oder Mitarbeiter darf irgendwelche Änderungen an, Erweiterungen an oder Zusätze zu dieser Garantie machen. BELKIN ÜBERNIMMT KEINE HAFTUNG FÜR BESONDERE, NEBEN- ODER FOLGESCHÄDEN, DIE DURCH EINEN GARANTIEBRUCH ENTSTEHEN. AUCH ÜBERNIMMT BELKIN KEINE HAFTUNG FÜR ANDERE RECHTLICHE THEORIEN, EINSCHLIESSLICH UNTER ANDEREM GEWINNEINBUSSEN, AUSFALLZEITEN, GOODWILL, SCHÄDEN AN BZW. NEUPROGRAMMIERUNG ODER REKONSTRUKTION VON PROGRAMMEN ODER DATEN, DIE IN BELKIN PRODUKTEN GESPEICHERT SIND ODER DAMIT BENUTZT WERDEN.
