MANUAL DE UTILIZADOR F5U261 BELKIN

Manual do utiliser do hub interno de 4portas USB 2.0 de alta velocidade

P74102em

F5U261

TABLE OF CONTENTS

Introduction 1
Features 2
Technical Specifications 3
Installation 4
Information 7

En

Introdução 1
Characteristicas 2
Especificações tíncicas 3
Instalacao 4
Informacoes 7

Pt

Obrigado por ter adquirido o hub interno de 4 portas USB 2.0 de alta velocidade da Belkin (o Hub). O hub-oferece quatro portas USB a susja compativelis com dispositivos USB 2.0 de alta velocidade e dispositivos USB 1.1 de velocidade baixa e total.

Isto significa que o hubé compatível com todos os periféricos USB 1.1 actuais e os dispositivos USB 2.0 com elevados níveis de desempenho daproxima geração, incluindo digitalizadores, impressoras,dispositivos de armazenamento e casmars de alta resolution. O hub tem alimentacao automatica, permitindo ligar dispositivos em Cascata com hubs adiconais, para que possa ligar até 127 dispositivos USB numa porta. O hub tem um indicator luminoso com varias cores para cada porta individual e um indicator de luminoso de alimentacao principal. Para mais informacoes, consulte a seccao "Especificações痫icas".

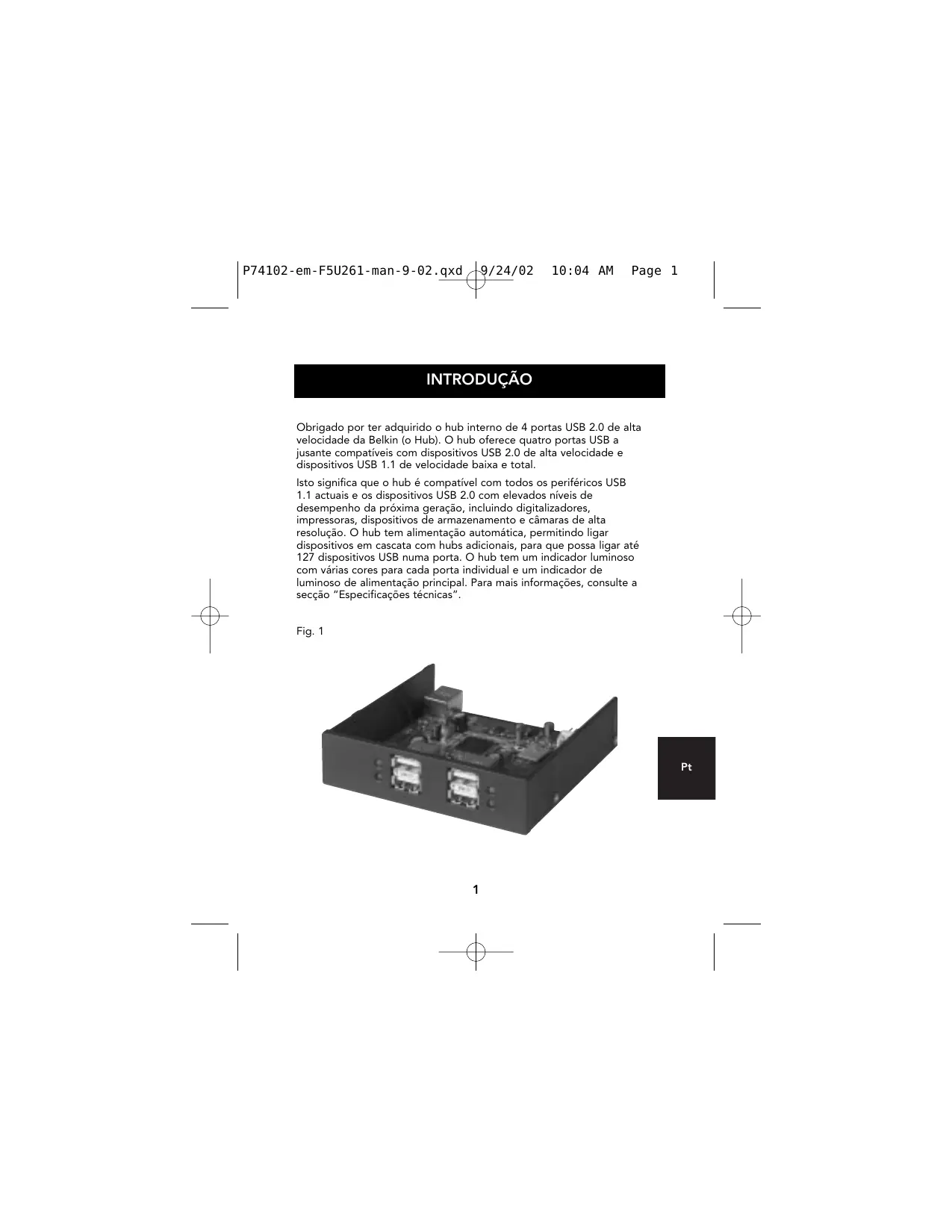

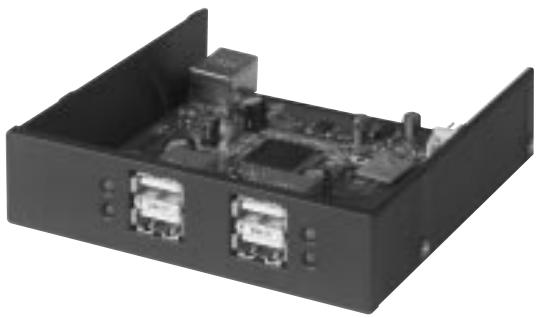

Fig. 1

CHARACTERISTICAS

• Conformidade com apecifieda Hi-Speed USB 2.0 (velocidades de dados de 1,5/12/480 Mbps)
• Compatível com USB 1.1 (velocidade de dados de 1,5/12Mbps)
• Compátilv com Windows® 98 SE, Me, 2000 e XP
• Aprovação do USB Implementers Forum (USB-IF)
• Funcão de plug-and-play
• Capacidade de instalacao instantanea de dispositivos USB
• Proteção e detectação de sobrecargas
• Indicadores luminosos de estado das portas
• Quatro portas a susante de 480 Mbps
• Encaixéval na baía de unidades de 3,5 polegadas
• Alimentado pela fonte de alimentação do computador

Conteudo da embalagem

• Hub interno de 4 portas USB de alta velocidade
• Cabo de USB "A" para dispositivo "B"
• Manual do'utilizar

ESPECIFICAZONES TECNICAS

Portas a montante 1

Portas a jusante 4

Voltage por porta CC +5V

Corrente por porta 500 mA (máx)

Modo de alimentação Alimentação automática

Temperatura de funciona 5^ 40^

Temperatura de armazenamento -20^ 60^

Caixa Plástico

Fonte de alimentacao Alimentado pela fonte de alimentacao do computador

Indicador de corrente principal Definições de cor:

Desligado Nao operaciona

Vermelho Operational

Indicador luminoso de estado da portas Definições de cor:

Desligado Não operacional

Ambar Condição deerro

Verde Completamente operacional

Intermitente/Verde Atencao ao software

Intermitente/Ambar Atencao ao hardware

INSTALAÇÃO

1. Desligue a corrente e remove a tampa do computador.
2. Remova a inserção do poinel frontal de uma baía de unidades de 3,5 polegadas e instale o hub{nessa baía de unidades de 3,5 polegadas (consulta o manual do computador para obter informações relacionadas com a instalação de dispositivos compatíveis com a baía de unidades de 3,5 polegadas). (Ver a Fig. 2.)

Fig. 2

1. Ligue um conector de alimentacao compativel da fonte de alimentacao do computador ao conector de alimentacao existente na parte posterior do hub. (Ver a Fig. 3.)

Fig. 3
4

INSTALAÇÃO (CONTINUÇÃO)

1. Ligue o cabo USB fornecido ao connector USB existente na parte posterior do hub. (Ver a Fig. 4). Ligue a另外一个 extremidade do cabo USB a uma porta disponivel numapla adaptoradora USB 2.0 de alta velocidade.

Fig. 4

Nota A: Tem de ligar o hub a umsystema anfitrião USB 2.0 compatível para funcional no modo de alta velocidade (velocidade de dados de 480 Mbps). Se ligar o hub a umsystema anfitrião compativel com USB 1.1, funciona apenas em modo de velocidade baixa ou total (1,5 Mbps ou 12 Mbps).

1. Reinstale a tampa do computador e lique a corrente.
2. O Sistema operativo Windows detecta o hub e instalata os controladores necessários. (O "Assistente de instalacao de hardware novo" do Windows podePEDir o CD de instalacao do Windows para completar o processo de instalacao dos controladores.)

Pt

INSTALAÇÃO (CONTINUÇÃO)

Note B—MUITO IMPORTANTE: Os controladores do hub USB 2.0 de alta velocidade está incluíos na maior das placas deactualização PCI USB 2.0 e são pré-installados juntamente com os controladores dapla PCI. Se adquiriu umapla deactualização antes do lançamento do suporte do hub USB 2.0 de alta velocidade, contacte o revendedor dapla PCI e pegalhe um controlador USB 2.0 actualizo. O controlador USB 2.0 da Belkin USB 2.0 suporta todas as placas PCI baseadas nocontrolador host da NEC, com excepção das placas daAdaptec. O controlador da Belkin mais recente está disponível em belkin.com.

1. Ligue o conector USB A de um disposativo USB ou um hub adicional a qualquer uma das portas a susante do hub interno. (Ver a Fig. 5.)

Fig. 5

Nota C: Quando ligar um disposicao USB ao hub pela primeira vez, pode ser necessario reinstalar os controladores USBSENSOR. Do mesmo modo, se mover o disposicao para outra porta do hub, pode ser necessario reinstalar os controladores.

INFORMAÇÉS

Declaração FCC

DECLARação DE CONFORMÍDADE COM AS REGRAS DA FCC RELACIONADAS COM A COMPATIBILIDADE ELECTROMAGNÉTICA

Nós, Belkin Components, sediada em 501 West Walnut Street, Compton CA 90220, EUA, declaramos sob{nossa responsabilitad que o produits: F5U261

o produit a que se refere a presente declaracao:
Esta em conformidade com a Parte 15 das Regras da FCC. O functonamento
está sujeito as两大 condicoes inframencionadas: (1) este dispositivo não pode
provocar interferrencias prejudiciais, e (2) este dispositivo tem de aceitar qualquer
interferencia recebida, incluindo as interferrencias que possum provocar um
funamento indesejavel.

Declaração de conformidade da CE

Nós, Belkin Components, declaramos sob)nossa responsabilitad que o F5U261, o produits a que se refere a presente declaracao, está em conformidade com a Norma de Emissoes Genericas EN550022 1998 e a Norma de Imunidade Generica EN550024 1998, EN61000-3-2 e EN61000-3-3.

Garantia do produit vitalícia limitada da Belkin Components

A Belkin Components garante vitalmente este produit contra defeitos de fabrico e de material. Se houver alguma avaria, a Belkin, de accordo com a sua vontade, reparar ou substituiça gratamente o produits desde que sera devolido durante o periodo de garantia, com as despesas de transporte pré-pagas, ao revendedor Belkin autorizzato onde adquiriu o produits. Pode ser necessaria prova de compra.

Esta garantia não se aplica se o produits for danificado devo a um acidente, ma'utilisation ou má aplicação; se o produit for modificado sem permissão por escrito da Belkin; ou se qualquer número de série da Belkin for removido ou danificado.

A GARANTIA E AS SOLUÇões SUPRAMENCIADAS SÃO EXCLUSIVAS EM VEZ DE TODAS AS OUTRAS, QUER SEJAM ORAIIS OU ESCRITAS, EXPRESSAS OU IMPLICITAS. A BELKIN RENUNCIA ESPECIFICAMENTE A TODAS AS GARANTIAS IMPLÍCITAS, INCLUINDO MAS NÃO SE LIMITANDO, A GARANTIAS DE COMERCIALIZação E ADEQUACÇÃO A FIM ESPECÍCO.

Nenhum revendedor, agente ou empregado da Belkin esta autorizado a fazer qualquer 修改acion,extensaoouadenda a presente garantia.

A BELKIN NÃO SE RESPONSABILIZA POR OUASQUER DANOS ESPECIALIS, FORTUITOS OU CONSEQUENCIAS RULSTANTES DE QUALQUER QUEBRA DE GARANTIA, OU SEGUNDO QUALQUER OUTRA TEORIA LEGAL, INCLUINDO MAS NÃO SE LIMITANDA A LUCROS PERDIDOZ, TEMPOS DE PARAGEM, INDULGÊNCIA, DANOS OU REPRODUCTION OU REPRODUCTION DE OUASQUER PROGRAMAS OU DADOS ARMAZENADOS OU UTILIZADOS COM OS PRODutos DA BELKIN.

Pt

Suporte technique

EUA: 310.898.1100 ext. 2263

800.223.5546 ext. 2263

310.604.2089 (fax)

[e-mail]

Europe: 0080022355460

[e-mail]

Australía: 1800666040

BELKIN

belkin.com

Belkin Components

© 2002 Belkin Components. Todos os direitos reservados.

Todos os nomes commerciais são MARCAS registadas dos respectivos fabricantes listados.
