BEDIENUNGSANLEITUNG F5U261 BELKIN

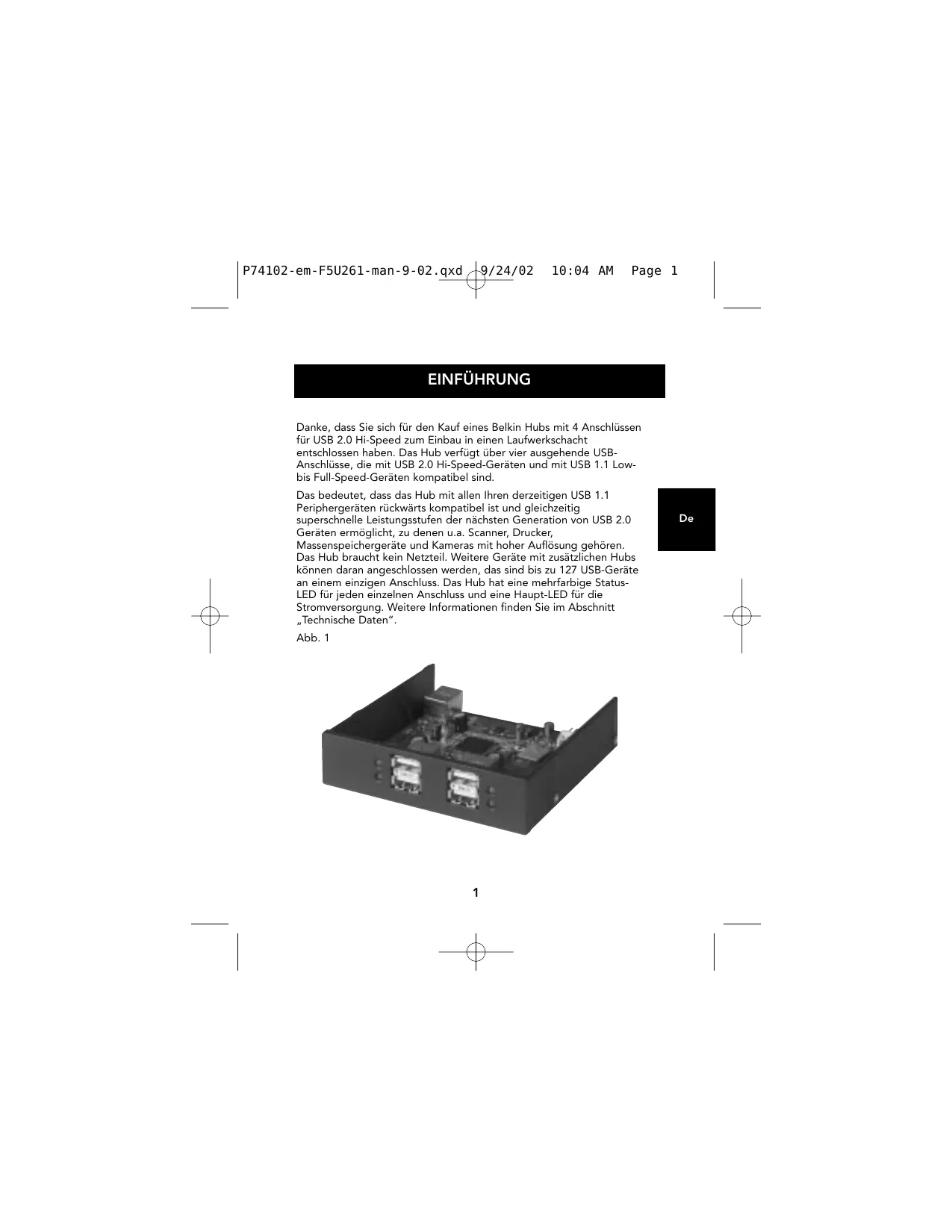

Benutzerhandbuch für Hub mit 4 Anschlüssen für USB 2.0 Hi-Speed zum Einbau in Laufwerkschacht
Danke, dass Sie sich für den Kauf eines Belkin Hubs mit 4 Anschlüssen für USB 2.0 Hi-Speed zum Einbau in einen Laufwerkschacht entschlossen haben. Das Hub verfügt über vier ausgehende USB-Anschlüsse, die mit USB 2.0 Hi-Speed-Geräten und mit USB 1.1 Low-bis Full-Speed-Geräten kompatibel sind.
Das bedeutet, dass das Hub mit allen ihren derzeitigen USB 1.1 Periphergeräten rückwärts kompatibel ist und gleichzeitig superschnelle Leistungsstufen der nachsten Generation von USB 2.0 Geräten möglich, zu denen u.a. Scanner, Drucker, Massenspeichergeräte und Kameras mit hoher Auflösung gehören. Das Hub braucht kein Netzteil. Weitere Geräte mit zusätzlichen Hubs konnen daran angeschlossen werden, das sind bis zu 127 USB-Geräte an einem einzigen Anschluss. Das Hub hat eine mehrfarbige Status-LED für jeder einzelnen Anschluss und eine Haupt-LED für die Stromversorgung. Weitere Informationen finden Sie im Abschnitt „Technische Daten".

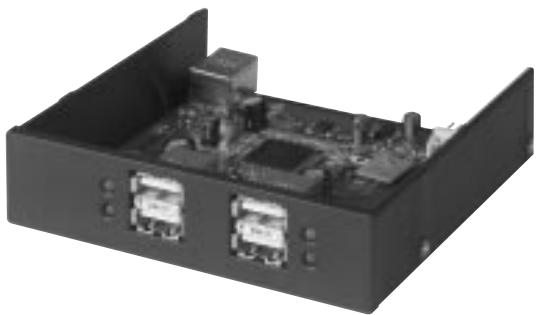

Abb. 1
De
MERKMALE
- USB 2.0 Hi-Speed kompatibel ( Datenübertragungsrate von 1,5/12/480 Mbps)
- Rückwärtskompatibel mit USB 1.1 ( Datenübertragungsrate von 1,5/12 Mbps)
- Windows® 98 SE, Me, 2000 und XP kompatibel
- USB-IF-Zulassung (USB Implementers Forum)
Plug-and-Play-Funktionallität
Hotswap-Fähigkeit der USB-Geräte - Überstromerkennung und -schutz
- Anschlussstatus-LEDs
Vier ausgehende 480-Mbps-Anschlüsse - Große passend für 3,5-Zoll-Laufwerkschacht
- Stromversorgung durch Computer
Packungsinhalt
- Hub mit 4 Anschlüssen für USB 2.0 Hi-Speed zum Einbau in Laufwerkschacht
- USB „A" an „B" Gerätekabel
- Benutzerhandbuch
TECHNISCHE DATEN
Eingehende Anschlüsse 1
Ausgehende Anschlisse 4
Spannung pro Anschluss DC +5 V
Strom pro Anschluss Max. 500 mA
Netzbetrieb Netzteillose Stromversorgung
Betriebstemperatur 5^ 40^
Lagertemperatur -20 ^ C 60^
Gehäuse Kunststoff
Stromversorgung Stromversorgung durch Computer
LED-Netzstromanzeige Farbdefinitionen:
Aus Nicht in Betrieb
Rot In Betrieb
Anschlussstatus-LED Farbdefinitionen:
Aus Nicht in Betrieb
Orange Fehlerzustand
Grün Volfunktionsfähig
Aus/Grün blinkend Software-Problem
Aus/orange blinkend Hardware-Problem
INSTALLATION
- Schalten Sie den Strom aus und entfernen Sie die Abdeckung von Ihrtem Computer.
- Nehmen Sie den Einschub in der Frontblende von einem leeren 3,5-Zoll-Laufwerkschacht und bauen Sie das Hub in den Laufwerkschacht ein (schlagen Sie in Ihr Computer-Handbuch Informationen zum Einbau von Geräten im Laufwerkschacht nach). (Siehe Abb. 2.)
Abb. 2
- Stecken Sie ein kompatibles Stromverbindungsstück von der Stromversorgung Ihres Computers in das Stromverbindungsstück auf der Rückseite des Hubs. (Siehe Abb. 3.)
Abb. 3
4
INSTALLATION (FORTSETZUNG)
- Stecken Sie das mitgelieferte USB-Kabel in das USB-Verbindungsstück auf der Rückseite des Hubs. (Siehe Abb. 4.) Stecken Sie das andere Ende des USB-Kabels in einen verfügbaren Anschluss an einer USB 2.0 Hi-SpeedHostadapterkarte.
Abb. 4
De
Hinweis A: Das Hub muss an einem USB 2.0 konformem Host angeschlossen werden, damit der Hi-Speed-Betrieb ( Datenübertragungsrate von 480 Mbps) möglich ist. Wenn das Hub muss an einem USB 1.1 konformem Host angeschlossen ist, überträgt es Daten im Low- bis Full-Speed-Betrieb ( Datenübertragungsrate von 1,5 bzw. 12 Mbps).
- Bringen Sie die Abdeckung Ihres Computers wieder an und schalten Sie den Strom ein.
- Ihr Windows Betriebssystem wird nun das Hub erkennen und die erforderlichen Treiber installmenten. (Der Windows-Assistant für die Installation von neuer Hardware fordert Sie ggf. auf, ihre Windows Installations-CD einzulegen, damit der Treiber-installationsvorgang abgeschlossen werden kann.)
INSTALLATION (FORTSETZUNG)
Hinweis B - SEHR WICTIG. USB 2.0 Hi-Speed-Hubtreiber sind im Lieferumfang der meisten USB 2.0 PCI-Upgrade-Karten enthalten und zusammen mit den PCI-Kartentreibern vorinstalliert. Wenn Sie eine Upgrade-Karte vor der Veröffentlichung der USB 2.0 Hi-Speed-Hubunterstützung gekauft haben, wenden Sie sich bitte an ihren PCI-Kartenhandler für eine aktuelle Version des USB 2.0 Treibers. Der Belkin USB 2.0 Treiber unterstützen alle PCI-Karten des Wettbewerbs, die auf dem NEC-Hostcontroller basieren, mit Ausnahme der Karten von Adaptec. Die neuesten Belkin Treiber stehen Ohnen im Internet unter belkin.com zur Verfügung.
- Stecken Sie das USB A Verbindungsstück eines USB-Geräts oder eines weiteren Hubs in einen der ausgehenden Anschlüsse des Hubs im Laufwerkschacht. (Siehe Abb. 5.)
Abb. 5
Hinweis C: Beim erstmaligen Einstecken eines USB-Geräts in das Hub müssen u. U. die USB-Treiber für diese Gerät erneut installiert werden. Das Gleiche gilt, wenn Sie das Gerät an einem anderen Anschluss am Hub anschließen.
INFORMATION
FCC-Erklärung
KONFORMITÄTSERKLÄRUNG MIT FCC-RICHTLINEN FÜR ELEKTROMAGNETISCHE KOMPATIBILITÄT
Wir, Belkin Components, in 501 West Walnut Street, Compton, CA 90220, USA,** erklären in eigener Verantwortung, dass diesen Produkt: F5U261
auf das sich diese Erklärung bezieht, mit Abschnitt 15 der FCC-Richtlinien übereinstimmt. Der Betrieb unterliegt folgenden beiden Bedingungen: (1) Dieses Gerät darke keine gefährlichen Störungen verursachen und (2) die ces geser Gerät muss gegen alle empfangenen Störungen unempfindlich sein, einschließlich Störungen, die einen unewünschten Betrieb zur Folge haben können.
De
CE-Konformitätserklarung
Wir, Belkin Components, erklaren in eigener Verantwortung, dass das Gerät FSU261, auf das sich diese Erklaufen bezieht, die Allgemeine Emissionsnorm EN550022 1998 erfüllt, sowie die Allgemeinen Immunitatsnormen EN550024 1998, EN61000-3-2 und EN61000-3-3.
Belkin Components eingeschränkte Produktgarantie
Belkin Components garantiert, dass diese Produkt für seine volle Nutzungsdauer frei von Material-und Verarbeitungsfehlern ist. Wenn ein Defekt festgestellt wird, wird Belkin nach eigenen Ermessen das Produkt kostenlos reparieren oder ersetzen, sofern es während der Garantiezeit eingeschiedt wird. Die Versandkosten an einen zugeleisteten Belkin Handler, bei dem Sie das Produkt gekauft haben, sind von Ihnen zu tragem. Ein Kaufbeleg ist u. U. erforderlich.
These Garantie gilt nicht, wenn das Produkt durch einen Unfall, Missbrauch oder falschen Gebrauch beschäftigt wurde oder das Produkt ohne vorherse griffe schnechtiche Genehmigung von Belkin modifiziert bzw. die Belkin Seriennummer entfert or der unlesierlich gemacht wurde.
DIE OBEN GENANETTE GARANTIE UND RECHTSBEHELFE LEUCHSESEN ALLE Anderen AS, OB SCHRIFTLICH ODER MUNDLICH, AUSDRUCKLICH OBER STILLSCHWEIGEND. BELKIN OVERNIMMT AUSDRUCKLICH KEINE HAFTUNG FOR STILLSCHWEIGENDE GARANTIEN, EINSCHLISSLICH UNDER AndererAM GARANTIEN TUR HANDELBARKEIT AND EIGNUNG FÜR EINEN BESTIMTEN ZWECK.
Kein Belkin Handlicher, Vertrieter oder Mitarbeiter darf irgendweiche Änderungen an, Erweiterungen an oder Zusätze zu dieser Garantie machen.
BELKIN UBERNIMMIT KEINE HAFTUNG FÜR BESONDERE, NEBEN- ODER FOLGESCHÄDEN, DIE DURCH EINEN GARANTIEBRUCH ENTSTEHEN. AUCH UBERNIMMIT BELKIN KEINE HAFTUNG FÜR ANDERE RECHTLICHE THEORIEN, EINSCHLIESSLICH UNDER ANTERHERM GENWINNEINBUSSEN, AUSFALLZEITEN, GOODWILL, SCHÄDEN AN BZW. NEUPROGRAMMIERUNG ODER REKONSTRUKTION VON PROGRAMMEN ODER DATEN, DIE IN BELKIN PRODUKTEN GESPEICHT SIND ODER DAN MIT NUTZ T WRDEN.
Technische Unterstützung
USA: 310.898.1100 Durchw.2263
800.223.5546 Durchw. 2263
310.604.2089 (fax)
techsupp@belkin.com
Europa: 0080022355460
eurosupport@belkin.com
Australien:1800666040
BELKIN
belkin.com
Belkin Components
© 2002 Belkin Components. Alle Rechte vorbehalten.
Alle Warenzeichen sind eingetragene Warenzeichen ihrer jeweiligen aufgeführten Hersteller.
P74102em
