MODE D'EMPLOI F5U261 BELKIN

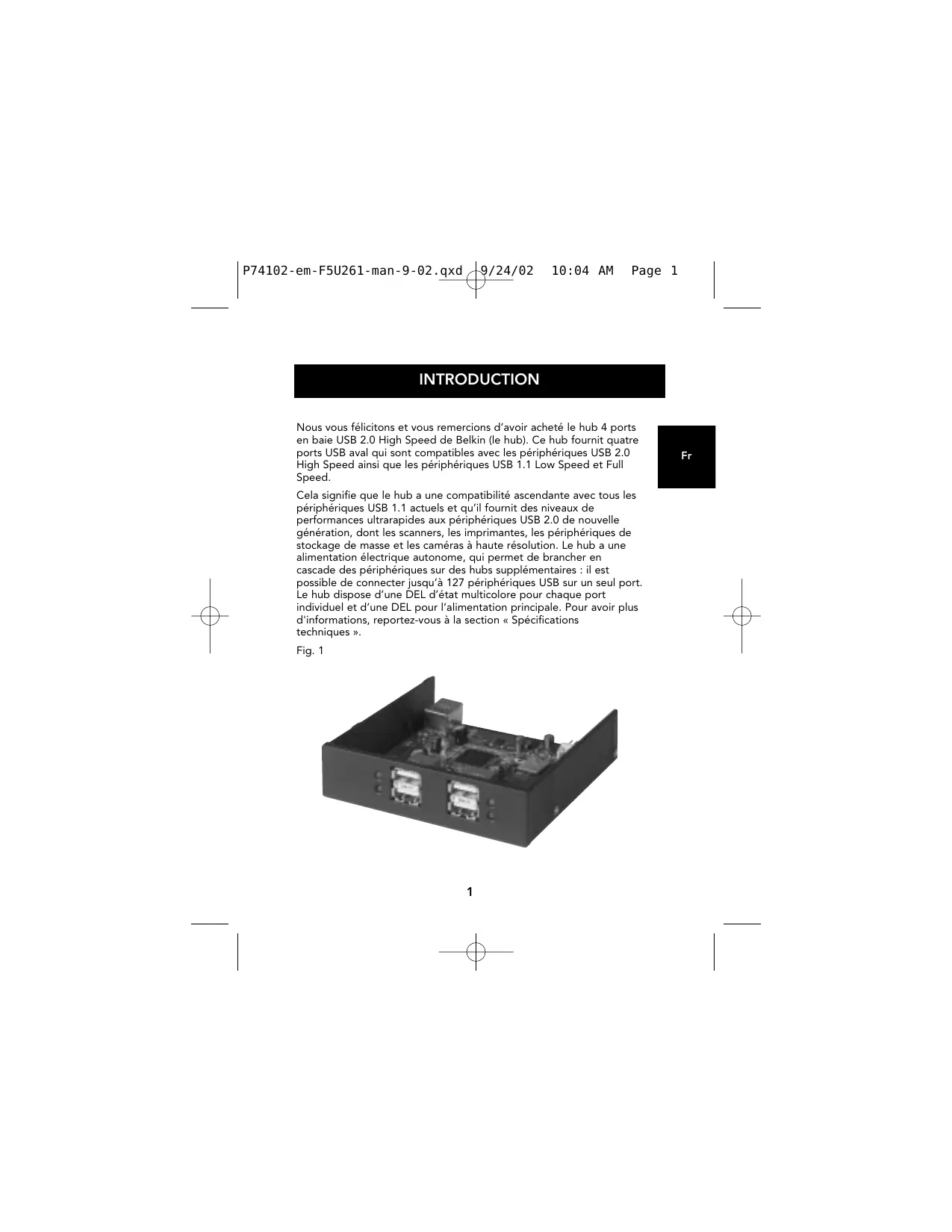

SOMMAIRE Introduction ... Caractéristiques ... Spécifications techniques Installation ... Information ... INTRODUCTION Nous vous félicitons et vous remercions d’avoir acheté le hub 4 ports en baie USB 2.0 High Speed de Belkin (le hub). Ce hub fournit quatre ports USB aval qui sont compatibles avec les périphériques USB 2.0 High Speed ainsi que les périphériques USB 1.1 Low Speed et Full Speed. Cela signifie que le hub a une compatibilité ascendante avec tous les périphériques USB 1.1 actuels et qu’il fournit des niveaux de performances ultrarapides aux périphériques USB 2.0 de nouvelle génération, dont les scanners, les imprimantes, les périphériques de stockage de masse et les caméras à haute résolution. Le hub a une alimentation électrique autonome, qui permet de brancher en cascade des périphériques sur des hubs supplémentaires : il est possible de connecter jusqu’à 127 périphériques USB sur un seul port. Le hub dispose d’une DEL d’état multicolore pour chaque port individuel et d’une DEL pour l’alimentation principale. Pour avoir plus d'informations, reportez-vous à la section « Spécifications techniques ». Fig. 1

• Conformité aux spécifications USB 2.0 High Speed (taux de transfert des données 1,5/12/480 Mops)
• Compatibilité ascendante avec USB 1.1 (taux de transfert des données 1,5/12 Mops)
• Compatibilité Windows® 98 SE, Me, 2000 et XP
• Approbation du USB Implementers Forum (USB-IF, Forum des implémenteurs USB)
• Fonctionnalité Plug-and-Play
• Échange à chaud des périphériques USB
• Détection et protection contre la surintensité
• DEL d’information sur l’état du port
• Quatre ports aval de 480 Mops
• Dimensions compatibles avec l’installation dans une baie de lecteur de 3,5 pouces
• Alimentation électrique dépendante de celle de l’ordinateur Contenu de l’emballage
• Hub 4 ports en baie USB 2.0 High Speed
• Cordon de périphérique USB « A » à « B »
• Manuel d’utilisation

SPÉCIFICATIONS TECHNIQUES

Tension par port CC +5 V Courant par port 500 mA (max.) Mode d’alimentation Autonome Température de fonctionnement 5 ºC ~ 40 ºC Température de stockage -20 ºC ~ 60 ºC Boîtier Plastique Alimentation électrique Fournie par l’alimentation électrique de l’ordinateur DEL d’alimentation principale Définitions des couleurs : Éteint Non opérationnel Rouge Opérationnel DEL d’état de port Définitions des couleurs : Éteint Non opérationnel Ambre Condition d’erreur Vert Entièrement opérationnel Clignotement éteint/vert Mise en garde logicielle Clignotement éteint/ambre Mise en garde matérielle

1. Mettez l’appareil hors tension et retirez le capot de

2. Retirez le cache d’une baie de lecteur vide de 3,5 pouces et

installez le hub dans la baie de lecteur (consultez le manuel de votre ordinateur pour avoir des informations concernant l’installation des périphériques compatibles avec cette baie de lecteur). (Voir la figure 2) Fig. 2

3. Branchez un connecteur d’alimentation compatible sur le

connecteur d’alimentation situé à l’arrière du hub pour le relier à l’alimentation électrique de votre ordinateur. (Voir la figure 3) Fig. 3

INSTALLATION (SUITE)

4. Branchez le câble USB fourni sur le port USB situé à

l’arrière du hub. (Voir la figure 4). Branchez l’autre extrémité du câble USB sur un port disponible de l’adaptateur hôte USB 2.0 High Speed. Fig. 4 Remarque A : le hub doit être connecté à un hôte conforme USB 2.0 pour pouvoir fonctionner en mode High Speed (taux de transfert des données de 480 Mops). Si le hub est connecté à un hôte conforme USB 1.1, il ne fonctionnera qu’en mode Low Speed ou Full Speed (taux de 1,5 Mops ou 12 Mops respectivement).

5. Remettez en place le capot de votre ordinateur et

mettez celui-ci sous tension.

6. Votre système d’exploitation détecte le hub et installe

les pilotes requis. (L’assistant d’installation de nouveau matériel de Windows peut vous inviter à insérer le CD d’installation de Windows pour finir d’installer le pilote.)

INSTALLATION (SUITE) Remarque B – TRÈS IMPORTANT : les pilotes du hub USB 2.0 High Speed sont fournis avec la plupart des cartes PCI USB 2.0 et sont préinstallés avec les pilotes de la carte PCI. Si l’achat de la carte de mise à niveau est antérieur à la prise en charge du hub USB 2.0 High Speed, contactez le fabricant de la carte PCI pour avoir un pilote USB 2.0 mis à jour. Le pilote Belkin USB 2.0 prend en charge toutes les cartes PCI d’autres fabricants que Belkin qui sont basées sur le contrôleur hôte NEC – à l’exception des cartes Adaptec. Le pilote Belkin le plus récent est disponible sur le site belkin.com.

7. Branchez le connecteur USB A d’un périphérique USB ou un

hub supplémentaire sur n’importe lequel des ports aval du hub en baie. (Voir la figure 5) Fig. 5 Remarque C : lors du premier branchement d’un périphérique USB sur le hub, il peut être nécessaire de réinstaller les pilotes USB de ce périphérique. De même, si vous déplacez le périphérique vers un autre port du hub, il peut être nécessaire de réinstaller les pilotes.

INFORMATION Déclaration FCC DÉCLARATION DE CONFORMITÉ AVEC LA RÉGLEMENTATION

FCC CONCERNANT LA COMPATIBILITÉ ÉLECTROMAGNÉTIQUE

Nous, Belkin Corporation, sis à 501 West Walnut Street, Compton, CA 90220, déclarons sous notre entière responsabilité que le produit : F5U261 auquel se rapporte cette déclaration : est conforme à la section 15 de la réglementation FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférence et (2) cet appareil doit accepter toutes les interférences reçues, notamment une interférence pouvant provoquer un fonctionnement indu. Déclaration de conformité CE Nous, Belkin Corporation, déclarons sous notre entière responsabilité que le produit F5U209 auquel se rapporte cette déclaration est conforme à la norme générique sur les émissions EN55022 1998 et à la norme générique d’immunité EN55024 1998, EN61000-3-2 et EN61000-3-3. Garantie de produit à durée de vie limitée de Belkin Components Belkin Components garantit ce produit contre tout défaut de matériau ou de fabrication pendant sa durée de vie. En cas de découverte d’un défaut, Belkin, à son choix, réparera ou remplacera le produit gratuitement à condition qu’il soit retourné pendant la période de garantie, les frais de transport étant prépayés, au revendeur Belkin agréé chez qui vous avez acheté le produit. Un justificatif d’achat pourra vous être demandé. Cette garantie ne s’applique pas si le produit a été endommagé par accident, utilisation abusive, emploi abusif ou détournement d’usage ; si le produit a été modifié sans le consentement écrit de Belkin ou si le numéro de série de Belkin a disparu ou est illisible. LA GARANTIE ET LES RECOURS EXPOSÉS CI-DESSUS SONT EXCLUSIFS EN LIEU ET PLACE DE TOUT AUTRE, ORAL OU ÉCRIT, EXPLICITE OU IMPLICITE. BELKIN REFUSE SPÉCIFIQUEMENT TOUTE GARANTIE IMPLICITE, INCLUANT SANS LIMITATION LES GARANTIES DE COMMERCIABILITÉ ET D’APTITUDE À UNE UTILISATION PARTICULIÈRE. Aucun revendeur, agent ou employé de Belkin n’est autorisé à modifier, étendre ou compléter cette garantie. BELKIN N’EST PAS RESPONSABLE DES DOMMAGES SPÉCIAUX, FORTUITS OU INDIRECTS RÉSULTANT D’UNE RUPTURE DE GARANTIE NI DE TOUTE AUTRE THÉORIE LÉGALE, INCLUANT (SANS S’Y LIMITER) LA PERTE DE BÉNÉFICES, L’INDISPONIBILITÉ, LA PERTE DE CLIENTÈLE OU D’ACHALANDAGE, LES DOMMAGES SUBIS PAR LES PROGRAMMES OU DONNÉES STOCKÉS DANS OU UTILISÉS AVEC LES PRODUITS BELKIN AINSI QUE LEUR REPROGRAMMATION OU REPRODUCTION.
