GEBRUIKSAANWIJZING F5U261 BELKIN

Gebruikershandleiding Hi-Speed USB 2.0 schijfpositiehub met 4 poorten

Inleiding 1
Functies en kenmerken 2
Technische specificaties 3
Installatie 4
Informatie 7

Ne

Hartelijk dank dat u de Belkin Hi-Speed USB 2.0 schijfpositiehub met 4 poorten (de hub) hebts gekocht. De hub biedt u vier stroomafwaartse USB-poorten die zowel compatibel zijn met Hi-Speed USB 2.0-apparaten als Low- en Full-Speed USB 1.1-apparaten.

Dit wil zeggen dat de hub achefterwaarts compatibel is met al uw huidige USB 1.1-randapparatuur en tegelijk ondersteuning biedt voor de uiterst snelle prestaties van USB 2.0-apparatuur van de volgende generatie, zoals scanners, printers, opslageenheden en hogeresolutiecamera's. De hub krijgt zich voeding, wa trapsgewijze aansluiting van apparaten met extra hubs mogelijk maakt: op die manier kurz u maar liefst 127 USB-apparaten aansluiten op een poort. De hub is uitgerust met een meerkleurig statuslampje voor elke afzonderlijke poort en een aan/uit-lampje. Zie het gedeelte "Technische specificaties" vooreer informatie.

Ne

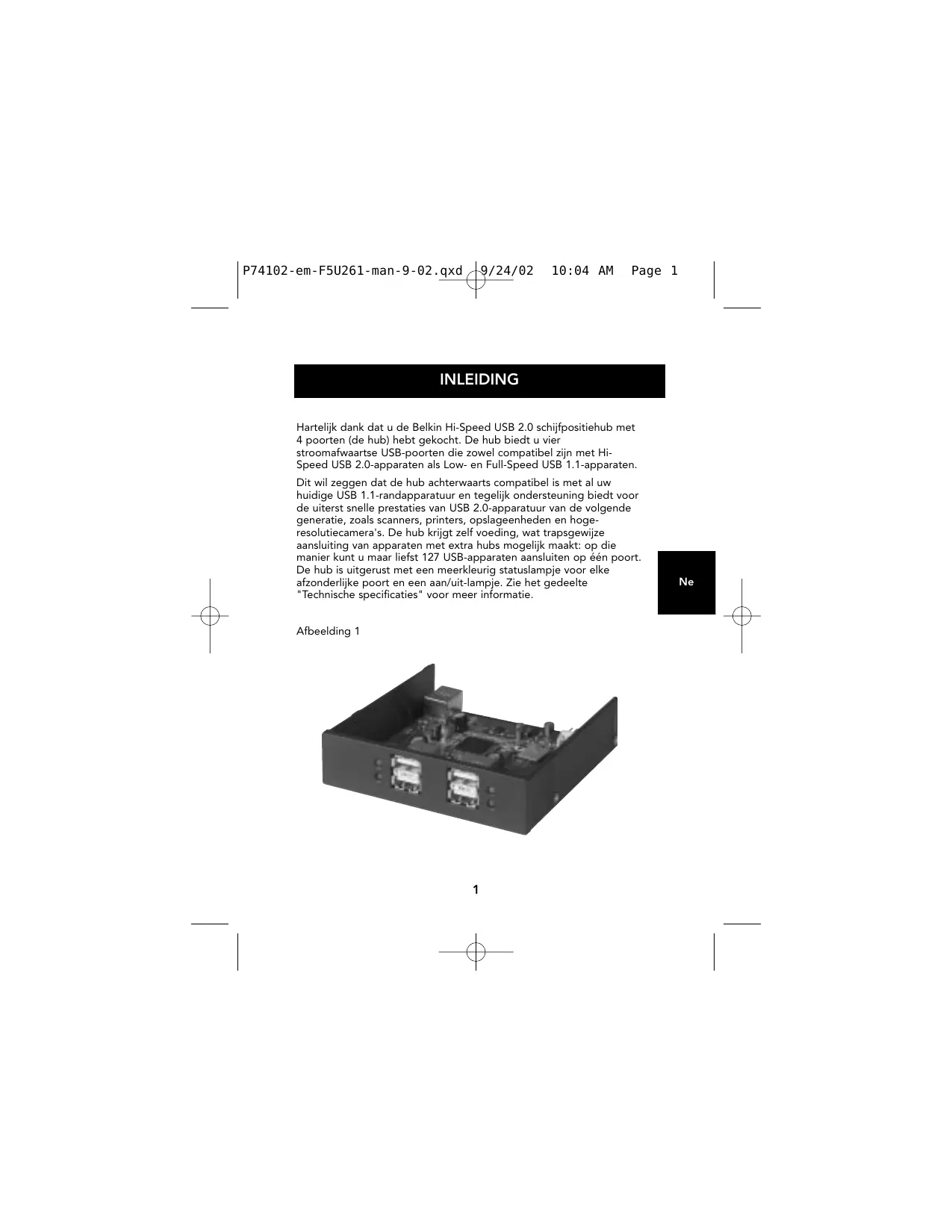

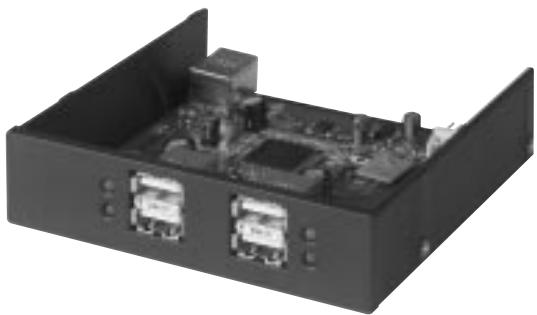

Afbeelding 1

1

FUNCTIES EN KENMERKEN

Voldoet aan de Hi-Speed USB 2.0-specificatie (transmissiesnelheid 1,5/12/480Mbps)
- Achterwaarts compatibel met USB 1.1 (transmissiesnelheid 1,5/12Mbps)
- Compatible met Windows® 98 SE, Me, 2000 en XP
- Erkend door het USB-IF (USB Implementers Forum)
- Plug-and-play functionaliteit
- Hot-swapping van USB-apparatuur möglichk
Overstroomdetectie en -beveiliging
- Lampjes voor poortstatus
Vier 480-Mbps stroomafwaartse poorten
Past in een 3,5-inch schijfpositie
Krijgt voeding van de computer

Inhoud van het pakket

Hi-Speed USB 2.0 schijfpositiehub met 4 poorten
- USB "A"-haar-"B"-aansluitkabel
- Gebruikershandleiding

Poorten stroomopwaarts 1

Poorten stroomafwaarts 4

Spanning per poort DC +5V

Stroom per poort 500mA (max)

Voedingsmodus Krijgt eigen voeding

Temperatuurbereik in bedrijf 5^ 40^

Temperatuurbereik bij opslag -20^ 60^

Behuizing Plastic

Voedingsvoorziening Krijgt voeding van de computer

Aan/uit-lampje

Betekenis van de kleuren:

Uit Niet in bedrijf

Rood In bedrijf

Lampje poortstatus

Betekenis van de kleuren:

Uit Niet in bedrijf

Oranjegeel Foutconditionie

Groen Volledig in bedrijf

Knippert groen Software vraagt attentie

Knippert oranjegeel Hardware vraagt attentie

INSTALLATIE

1. Schakel de voeding uit en verwijder de kap van de computer.
2. Verwijder het frontje uit de voorzijde van een lege 3,5-inch schijfpositie en installer de hub in de schijfpositie (raadpleeg de handleiding bij de computer voor meer informatie over de installmentie van apparatuur in de schijfpositie (zie afbeeling 2).

Afbeelding 2

1. Steek een compatibile netvoedingsconnector van de netvoeding van de computer in de voedingsconnector aan dechterzijde van de hub (zie afbeelding 3).

Afbeelding 3

4

INSTALLATIE (VERVOLG)

1. Steek de meegeleverde USB-kabel in de USB-connector aan dechterzijde van de hub (zie afbeelding 4). Steek het andere eind van de USB-kabel in een beschikbare poort op een Hi-Speed USB 2.0-hostapterkaart.

Afbeelding 4

Ne

Opmerking A: de hub kan alleen in de hogesnelheidstand (transmissiesnelheid van 480Mbps) werkken als deutsche is aangesloten op een met USB 2.0 compatibile host. Als de hub is aangesloten een USB 1.1-host, werkdt die alleen op lage snelheid of volledige snelheid (1,5Mbps of 12Mbps).

1. Plaats de kap van de computer terug en schakel de computer in.
2. Het besturingsystem Windows zal de hub nu herkennen en de benodigde stuurprogramma's installereren. (Mogelijk vraagt de "wizard Nieuwe hardware" van Windows u om de Windows Installatie-cd in het station teplaatsen om de installmentie van het stuurprogramma te voltooien.)

Opmerking B, ZEER BELANGRIJK: bij de meeste USB 2.0 PCI-upgradekaarten worden stuurprogramma's voor de Hi-Speed USB 2.0 hub geleverd en zich worden vooraf geinstalleerd tegelijk met de stuurprogramma's voor PCI-kaarten. Als u een upgradekaart hebt gekocht voordat de hubondersteuning voor Hi-Speed USB 2.0-apparatuur beschikbaar kwam, moet u contact opnemen met de leverancier van de PCI-kaart voor een bijgewerkt USB 2.0-stuurprogramma. Het Belkin USB 2.0-stuurprogramma ondersteunt alle PCI-kaarten van andere leveranciers gezebaseerd op de NEC-hostcontroller, met uitzondering van de kaarten van Adaptec. U vindt het meest recente stuurprogramma van Belkin op belkin.com.

1. Steek de USB A-connector van een USB-apparaat, of een extra hub, in een van de stroomafwaartse poorten van de schijfpositiehub (zie afbeelding 5).

Afbeelding 5

Opmerking C: wonneer u voor het eerst een USB-apparaat aansluit op de hub, kan hetijken dat u de USB-stuurprogramma's voor dat apparaat opnieuw要去 installeren. Evenzo kan het nodigijken de stuurprogramma's opnieuw te installeren als u het apparaat verplaatst maar een andere poort op de hub.

INFORMATIE

FCC-verklaring

VERKLARING VAN CONFORMITEIT MET DE REGELS VAN DE FCC VOOR ELEKTROMAGNETISCHE COMPATIBILITEIT

Wij, Belkin Components, 501 West Walnut Street, Compton, CA 90220, verklaren er exclusief verantwoordelijk voor te zijn dat het product

F5U261

haaroop deze verwlaring betrekking heeft: voldoet aan eendeel 15 van de FCC-regels. De werkung is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat moet elk ontvangen interferentie accepteren, ook interferentie die maybeongewenste werkungverozaakt.

Verklaring van conformiteit CE

Wij, Belkin Components, verklen et exclusiejverantwoerdelijk voor tezigdat de F5U261, waarop dezeverklaring van toepassing is,voldoet aan Generic Emissions Standard EN550022 1998 en Generic Immunity Standard EN550024 1998,EN61000-3-2en EN61000-3-3.

Beperkte garantie voor de levensduur op producten van Belkin Components

Belkin Components garandeert dat dit product tjendens de levendsuur geen bereken vertoont wa. betreft material en vakmanschap. Wanner een defect word geconstatede, za Belkin naer eigene keuze het product repareren of kostellos vervangen, op voorwaarde dat het product tjendens darriageleperiode wordgeteourneim, met vooruitbetaade vervoerskosten, aan de officielle Belkin-dealer bewie u wel het product heb gekocht. Overlegging van het aankoopbewijs kan noodzakelijk zich.

Deze garantie is Niet van toepassing als het product is beschadigd als gevolg van een ongeluk, misbruik, verkeerd gebruik of verkeerde toepassing; als het product zonder schrittelflijke toestemming van Belkin is gewijzig; of als een seriendum dat door Belkin is angebracht, is verwijdert of onleesbaar is gemaakt.

DE GARANTIE EN VERHALSMOGELIKHEDEN DE HIROVOR ZUN UITENGEZET SLUITEN ENIGE ANDERE GARANTIE OF VERHAALSMOGELIKHEDEN UIT, HETZU MONUELING OF SCHRIFTELLUK, HETZU UITDRUKKELUK OF IMPLICIET. BELKIN WJLT UITDRUKKELUK ELEK EN ALLE IMPLICITE AANSPRAKELIKEID OF GARANTIE AF, WAARONDER, ZONDER ENIGE BEPERKING, GARANTIES BETREFFENDE DE VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALDE TOEPASSING.

Geen enktele dealer, verteenwoordiger of werknemer van Belkin is bevoegt tot wijziging, uitbreiding of aanvulling van deze garantie.

BELKIN IS NIED VERANTWOORDELLUK VOOR SPECIAE OF INCIDENTELE SCHADE OF GEVOLGSCHADE DIE HET RESULTAAT IS VAN SCHENDING VAN DE GARANTIE, OF ONDER ENIG ANDER WETTELIK STESELL, DAARONDER MEDE BEGREPEN MAAR NIET BEPERKT TOT, WINSTERDERVING, BEDRIUSFSONDERBREKGING, GOODWILL, SCHADE AAN OF HERPROGRAMMERING OF REPRODUCTI YAN PROGRAMMA'S OF GEGEVENS DIE ZUN OPGESLAGEN IN OF ZUN GEBRIukt MET BELKIN-PRODUCTEN.

Ne

Technische ondersteuning

V.S.: 310.898.1100 tst. 2263

800.223.5546 tst. 2263

310.604.2089 (fax)

[e-mail]

Europa: 0080022355460

[e-mail]

Australie: 1800 666 040

BELKIN

belkin.com

Belkin Components

1119 PH Schiphol-Rijk · Nederland

Tel: [phone]

Fax: [phone]

Belkin Components Ltd.

7 Bowen Crescent • West Gosford

NSW 2250

Tel: [phone]

Fax: [phone]

© 2002 Belkin Components. Alle rechten voorbehonden

Alle handelsnamen zijn gedeponeerde handelsmerken van de respectieve genoemde producenten.

P74102em
