MANUALE UTENTE F5U261 BELKIN

Hi-Speed USB 2.0 Manuale utente dell'hub del telao dell'unita a 4 porte

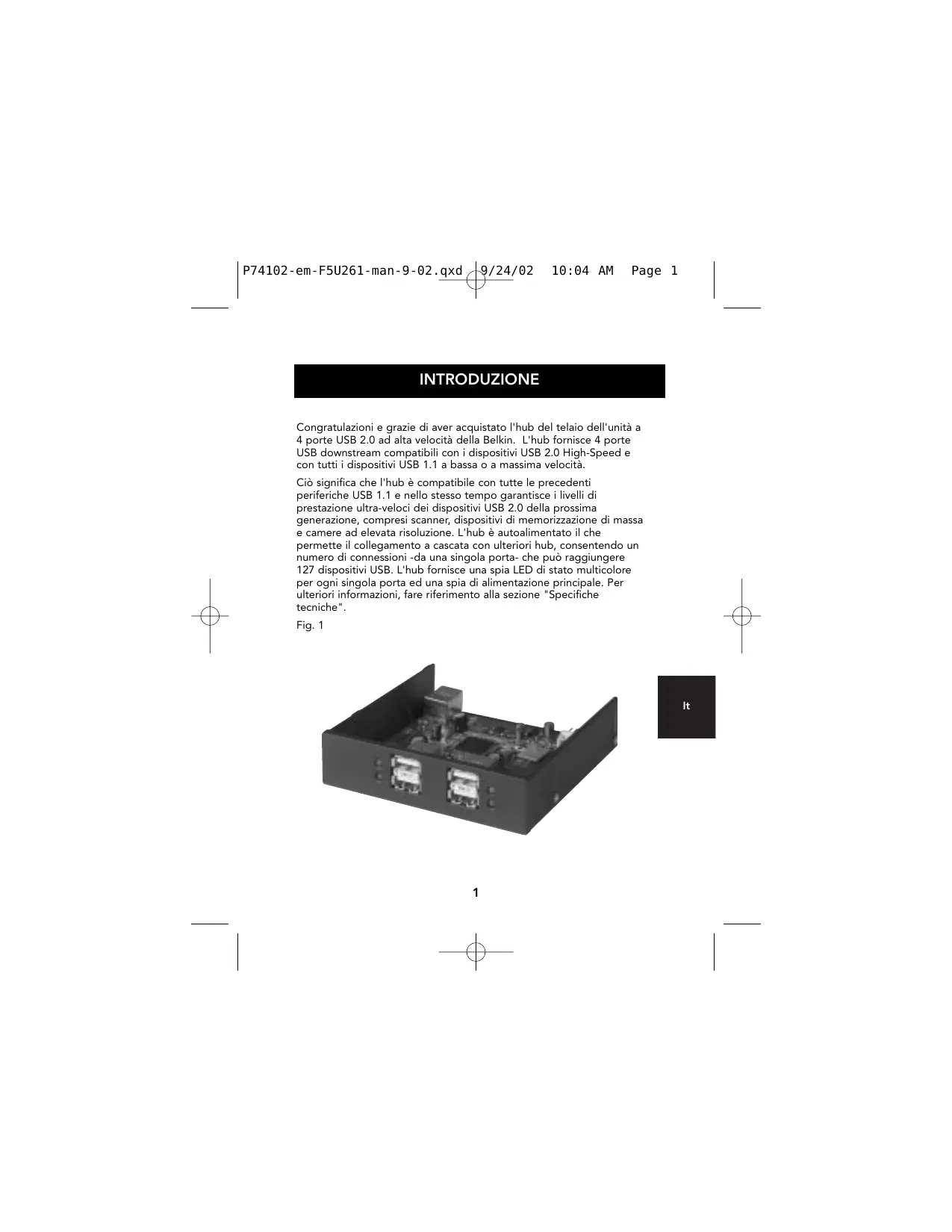

Introduzione 1
Caratteristiche 2
Specifiche tecniche 3
Installazione 4
Informazioni 7

It

Congratulazioni e grazie di aver acquistato l'hub del telaio dell'unità a 4 porte USB 2.0 ad alla velocità della Belkin. L'hub fornisce 4 porte USB downstream compatibili con i dispositivi USB 2.0 High-Speed e con tutti i dispositivi USB 1.1 a bassa o a massima velocità.

Ciò significica che l'hub èCompatible con tutte le precedenti periferiche USB 1.1 e quello stesso tempo garantisce i livelli di prestazione ultra-veloci dei dispositivi USB 2.0 della prossima generatione, compresi scanner, dispositivi di memorizzazione di massa e camere ad elevata risoluzione. L'hub è autoalimentato il che permette il collegamento a Cascata con ulteri hub, consentendo un numero di connessioni -da una singola porta- che può raggiungere 127 dispositivi USB. L'hub fornisce una spia LED di stato multicolore per agli singola porta ed una spia di alimentazione principale. Per ulteri informazioni,fare riferimento alla sezione "Specfiche tecniche".

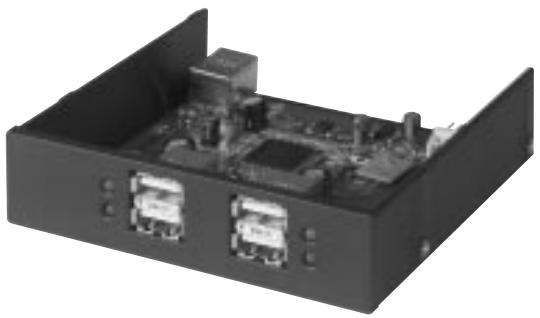

Fig. 1

It

CARATTERISTICHE

• USB 2.0 Hi-Speed (velocità dati 1.5/12/480Mbps) conformità delle specifiche
• Compatible con i precedenti modelli esistenti USB 1.1 (velocità dati 1.5/12Mbps)
• Compatibilità con Windows® 98 SE, Me, 2000 e XP
• Approvazione da parte dell'USB Implementers Forum (USB-IF)
• Funzionalità Plug-and-Play
• Capacità di scambio diretto fra memoria centrale e periferica dei dispositivi USB
• Rilevamento e protezione da sovracorrente
• Spie luminose sullo stato delle porte
  Quattro portedownstream da 480Mbps
• Dimensionamento compatibile con telaio di unità da 3,5 pollici
• Alimentato con l'alimentazione del computer

Contenuto della confezione

Hub del telaio dell'unità USB 2.0 High-Speed a 4 porte
- Cavo del dispositivo USB "A" a "B"
- Manuale utente

SPECIFICHE TECNICHE

Porte upstream 1

Portedownstream 4

Tensione per porta DC +5V

Corrente per porta 500 mA (max)

Modalità di alimentazione Autoalimentato

Temperatura operativa 5^ 40^

Temperatura di stoccaggio -20° C ~ 60° C

Telao Plastica

Alimentazione Alimentato da computer

alimentazione

LED di alimentazione

Definizione dei colori:

Spento non operativo

Rosso operativo

LED di stato delle porte

Definizione dei colori:

Spento non operativo

Ambra Condizione di erreore

Verde Completamente in funzione

Lampeggiante spento/verde Attenzione software

Lampeggiante spento/ambra Attenzione hardware

INSTALLAZIONE

1. Specnere l'alimentazione e togliere il pannello dal computer.
2. Togliere l'inserto del pannello anteriore dal telao di un'unita vuota da 3,5 pollici ed installare l'hub nel telao dell'unità (fare riferimento al manuale del computer per informazioni sull'installazione di dispositivi compatibili di telai di unità). (Vedi Fig. 2.)

Fig. 2

1. Attaccare un connettore di alimentazione compatibile dall'alimentazione del computer nel connettore di alimentazione sul retro dell'hub. (Vedi Fig. 3.)

Fig. 3
4

INSTALLAZIONE (CONTINUA)

1. Connettere il cavo USB in dotazione nel connettoro USB sul retro dell'hub. (Vedi Fig. 4). Connettere l'altra estremità del cavo USB in una porta disponibile sulla schedà dell'adattatore host dell'USB 2.0 High-Speed.

Fig. 4

Nota A: L'hub deve essere connesso ad un host USB 2.0 compatibile affinché possa funzionare in modalità high-speed (velocità dati 480 Mbps). Se l'hub è connesso ad un host USB 1.1 compatibile funzionera solo a bassa velocità o alla massima velocità (1,5 Mbps o 12 Mbps).

It

1. Riposizionare il pannello del computer e accendere l'alimentazione.
2. Il sistema operativo Windows rileverà ora l'Hub ed installerà i driver richiesti. (La "Guida di Installazione nuovo hardware" potrebbe richiedere di insereire il CD di INSTALLazione Windows per completare il processo di installatione).

INSTALLAZIONE (CONTINUA)

Note B MOLTO IMPORTANTE: I driver dell'hub USB 2.0 High Speed sono inclusi nella maggior parte delle schede di aggiornamento PCI USB 2.0 e sono preinstallati con i driver della scheda PCI. Se si è acquistata una scheda di aggiornamento prima dell'uscita del supporto hub USB 2.0 High-Speed, richiedere al rivenditore della schedà PCI un driver USB 2.0 aggiornato. Il driver Belkin USB 2.0 supporta tutte le schedè PCI della competizione basate sul controllore host NEC con l'eccezione di quella fornite da Adaptec. Il driver Belkin più recentè è disponibile sul situ belkin.com.

1. Connettere un connettore USB A di un dispositivo USB, o hub addizionale, in una porta downstream dell'hub del telaio dell'unità. (Vedi Fig. 5.)

Fig. 5

Nota C: Quando si insertisce un dispositivo USB in un Hub per la prima volta potrebbe essere necessario reinstallare i driver USB di quel dispositivo. Allo stesso modo se si sposta il dispositivo su un'altra porta dell'hub, potrebbe essere necessario reinstallare i driver.

INFORMAZIONI

Dichiarazione FCC

DICHIARAZIONE DI CONFORMITA CON LE REGOLAMENTAZIONI FCC PER LA COMPATIBILITÀ ELETTRAMAGNETICA

La Belkin Components, con sede in 501 West Walnut Street, Compton, CA 90220, dichiara sulla sua responsabilità che il prodotto:

F5U261

è conforme alla Parte 15 della regolamentozza FCC. Il funzionamento è soggetto alle seguenti conditioni: (1) quello dispositivo non donne dare origine a

interferenze dannose e (2) quello dispositivo delve accettare qualiasi

interferenza ricevuta, inclua qualsiasi interferenza che possa causare un

funzionamento non voluto

Dichiarazione di Conformità CE

La Belkin Components, dichiara sotto sua responsabilità che il prodotto F5U261, a cui fa riferimento esta dichiarazione, è in conformità con lo Standard sulle emissioni generiche EN55022 1998 e con lo Standard di immunità generica EN550024 1998, EN61000-3-2 e EN61000-3-3.

Garanzia limitata a vita Belkin Components

La Belkin Components garantisce quello prodotto da difetti di materiali e manodopera per tutte la durata del prodotto stesso. Se viene scoperto un difetto, Belkin a sua discrezione riparare o sostuirà il prodottorawnessuna speza a patto che venga reso durante il periodo di garanzia, con speze di trasporto prepagale, al rivenditore autorizzato Belkin da cui è stato acquistato. Puito essere richiesta una prova di acquisto.

Questa garanzia non ha effecto se il prodotto è stato accidentallmente danneggiato, usato in modo non corretto o malamente o se è stato danneggiato da un'applicazione errata; se il prodotto è stato modificato perché il permesso scritto di Belkin; o se un numero di serie Belkin è stato eliminato o cancellato.

LA GARANZIA ED I RISARCIMENTI STABILI DI CUI SOPRA ESCLUDONO TUTTI GLI ALTRI, ORALI O SCRITTI, ESPRESSI O IMPLICITE. BELKIN SPECIFICAMENTE NON RICONOSCE NESSUNA GARANZIA IMPLICITA, INCLUDE, SENZA LIMITAZIONI, GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ AD UNO SCOPO PARTICOLARE.

Nessun rivenditore, agente o dipendente Belkin è autorizzato ad apportare nessun camembiano, estensione o aggiunta a esta guaranzia.

BELKIN NON SI RITIENE RESPONSABLE DI NESSUN DANNO SPECIALE, CASUALE O CONSEQUENZIALE QUEALE RISULTATO DI UNA INFRAZIONE QUALSIASI DELLA GARANZIA O IN BASE A QUALSIASI ALTRA TEORIA LEGALE, COMPRESO MA SANZA ESCALERDENRE ALTRI, PERDITA DI PROFITTO, TEMPI DI FERMO, AVVIAMENTO, DANNI DI RIPROGRAMMAZIONE O RIPRODUZIONE DI QUALSIASI PROGRAMMA O AI DATI IN MEMORIA O AI DATI USATI CON I PRODOTTI BELKIN.

It

Assistenza tecnica

© 2002 Belkin Components. Tutti i diritti riservati.

Tutti i diritti riservati. Tutti i nomi commerciali sono marchi registrati dei rispettivi produttori elencati.
