MANUAL DE UTILIZADOR SENDAI 301C PVG

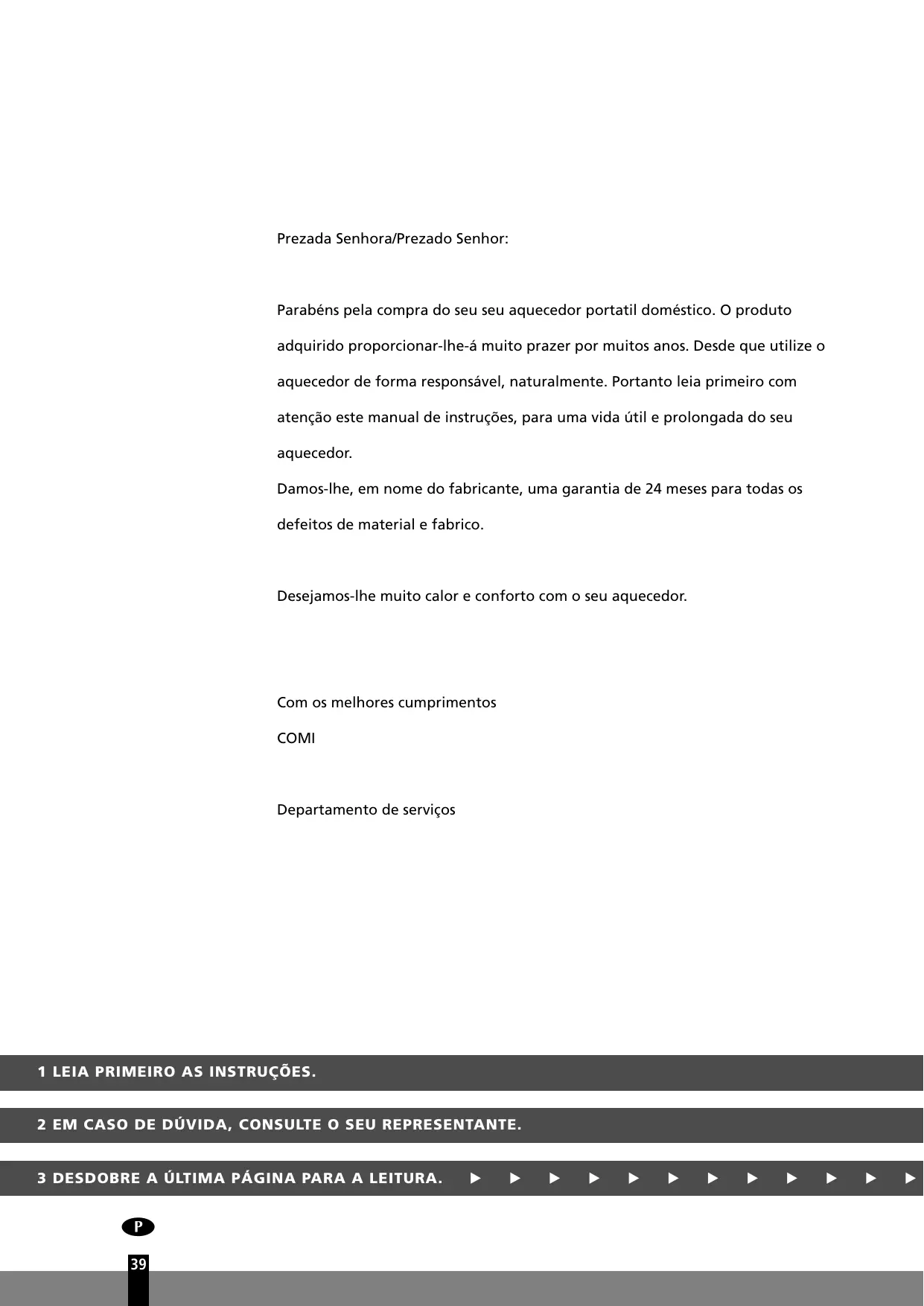

Prezada Senhora/Prezado Senhor: Parabéns pela compra do seu seu aquecedor portatil doméstico. O produto adquirido proporcionar-lhe-á muito prazer por muitos anos. Desde que utilize o aquecedor de forma responsável, naturalmente. Portanto leia primeiro com atenção este manual de instruções, para uma vida útil e prolongada do seu aquecedor. Damos-lhe, em nome do fabricante, uma garantia de 24 meses para todas os defeitos de material e fabrico. Desejamos-lhe muito calor e conforto com o seu aquecedor. Com os melhores cumprimentos COMI Departamento de serviços 1 LEIA PRIMEIRO AS INSTRUÇÕES. 2 EM CASO DE DÚVIDA, CONSULTE O SEU REPRESENTANTE. 3 DESDOBRE A ÚLTIMA PÁGINA PARA A LEITURA.

Estes são em linhas gerais os passos a seguir para

Câmara de com- utilizar o seu aquecedor. Para a descrição detalhada dos procedimentos a seguir, fazemos referência ao MANUAL (pag. 42 e seguintes).

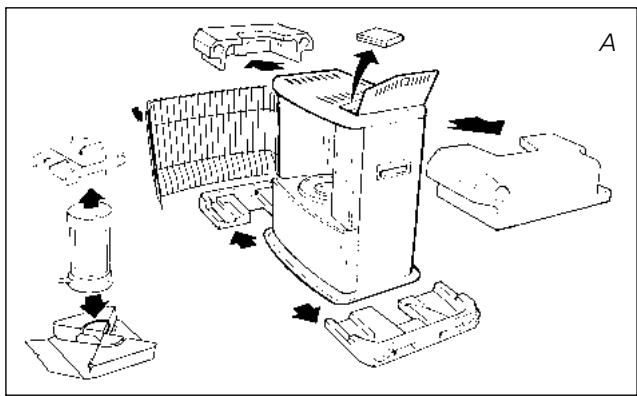

Retire todos os materiais de embalagem (veja o capítulo A, fig. A). bustão

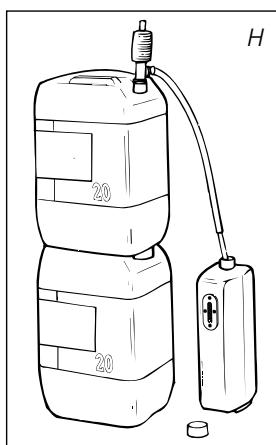

Encha o tanque removível H e espere 30 minutos antes de acender o aquecedor (veja o capítulo B, fig. H).

Manípulo da câmara de combustão Coloque as pilhas no compartimento J (veja o capítulo A, fig. F).

Verifique se a câmara de combustão C está bem posicionada Indicador de combustível (veja o capítulo A, fig. E).

Acenda a estufa girando à direita o botão (2) até que já não

Tampa do tanque possa continuar, e em seguida carregando lentamente a tecla de ignição C (veja o capítulo C, fig. J e K).

removível Após acender o seu Calorifero, terá de esperar cerca de 10-15 minutos antes de poder verificar se o Calorifero está em perfeito funcionamento (veja o capítulo D).

Medidor de combustível do tanque removível

• Na primeira vez o seu aquecedor emitirá um cheiro a ‘novo’.

• Guarde o seu combustível num lugar fresco e escuro. Espiral de incandescência

• O combustível envelhece. Comece cada temporada

combustível novo. Compartimento de pilhas

• Ao utilizar o combustível limpo, terá a qualidade de funcionamento assegurada.

• Ao passar a utilizar uma outra marca e/ou tipo de combustível,

preciso consumir todo

controlo da combustível restante com o aquecedor.

Mecanismo de qualidade do ar

O QUE DEVE SABER ANTES DE UTILIZAR CERTIFIQUE-SE SEMPRE DE QUE HAJA BOA VENTILAÇÃO A) Este aquecedor está equipado com um sistema de segurança que garante uma qualidade do ar de M. Se o local não estiver suficientemente ventilado ou se o aquecedor for utilizado num local demasiado pequeno, o aquecedor desliga-se automaticamente. Para uma utilização com conforto e segurança, deve garantir uma boa ventilação. Nota: Para evitar que o aquecedor se apague inesperadamente, aconselhamos que mantenha sempre uma porta ou janela ligeiramente aberta enquanto o aquecedor estiver ligado. A cada modelo corresponde um espaço mínimo no qual pode utilizar o aquecedor de forma segura, sem ventilação adicional (veja o capítulo J). Quando o recinto em questão for menor do que o indicado, deve sempre manter uma janela ou porta um pouco aberta (± 2,5 cm). Isto recomendamos também em recintos que foram bem isolados termicamente ou contra a entrada de vento e/ou estejam a uma altura superior a 1500 m. Não utilize o seu aquecedor em caves e recintos subterrâneos. A COBERTURA DE SEGURANÇA (SAFE TOP): A estufa está provida de uma cobertura de segurança. Esta cobertura reduz a temperatura da placa superior. Desta forma vê-se reduzido o risco de acidentes no caso de eventual contacto com o lado superior da estufa. Atenção: mesmo com a cobertura, o lado superior da estufa fica quente. Evite contacto com a placa Somente com o combustível apropriado estará assegurado de uma utilização segura, eficaz e confortável do seu aquecedor. superior e com a grelha.

O COMBUSTÍVEL CORRECTO

O seu aquecedor foi projectado para a utilização de combustível livre de água, puro, de alta qualidade. Somente assim estará garantida uma combustão limpa e eficaz. Combustíveis de má qualidade podem ter como consequência:

excesso de alcatrão na mecha

combustão incompleta

vida útil da mecha e do aquecedor limitada

fumo e/ou mal cheiro

depósito branco na grelha ou no revestimento Portanto o combustível correcto é essencial para uma utilização segura, eficaz e Esta tampa para transporte vem separada na caixa. Esta tampa é necessária para poder transportar sem problemas o aquecedor depois de utilizá-lo. Guarde-a bem, portanto!

confortável do seu aquecedor. Consulte sempre o seu representante mais próximo sobre o combustível correcto para o seu aquecedor.

A INSTALAÇÃO DO AQUECEDOR

1 Retire com cuidado o seu aquecedor da caixa e verifique o conteúdo. Ao lado do aquecedor deve dispor também de: E uma bomba de sifão de combustível

E uma tampa para transporte E estas instruções de operação Guarde a caixa e o material de embalagem (fig. A) para armazenagem e/ou transporte. 2 Retire o material de embalagem restante:

E Retire o material de embalagem da grelha F. Levante a grelha do entalhe (fig. B) e puxe-a para a frente. E Empurre um pouco para baixo o material de embalagem sobre a câmara de combustão C e retire-o do aquecedor (fig. C). E Retire a câmara de combustão do aquecedor e retire o material de embalagem que se encontra por baixo (fig. D). E Coloque a câmara de combustão de volta no seu lugar. A câmara de

combustão estará bem posicionada quando puder deslizá-la com facilidade um pouco à esquerda e à direita com o manípulo D (fig. E). Feche a grelha. E Abra a tampa do tanque removível G e retire o pedaço de cartão. 3 Encha o tanque removível conforme indicado no capítulo B.

4 Coloque as pilhas no compartimento correspondente J no lado traseiro do aquecedor (fig. F). Observe as polaridades + e -. 5 Acenda a estufa girando à direita o botão B até que já não possa continuar, e em seguida carregando lentamente a tecla de ignição C (veja o capítulo C, fig. J e K).

6 O seu aquecedor estará então pronto para a utilização.

Não encha o tanque removível dentro de casa. Faça-o num lugar apropriado (há sempre o inconveniente de entornar). Proceda da seguinte maneira:

1 Certifique-se de que o aquecedor está apagado. 2 Abra a tampa G e levante o tanque removível H do aquecedor (fig. G). Atenção: é possível que o tanque siga gotejando. Deposite o tanque removível (tampa para cima) e desenrosque a tampa do tanque. 3 Tegue na bomba de sifão de combustível e introduza o tubo liso, mais rígido, no bidão. Coloque-o numa posição mais alta do que o tanque removível (fig. H). Introduza a mangueira canelada na abertura do tanque.

4 Aperte o botão que se encontra em cima da bomba (girando-o à direita). 5 Prima algumas vezes a bomba, até que o combustível comece a fluir ao anque. Quando for o caso, já não será preciso continuar a premir.

6 Preste atenção ao medidor de combustível do tanque durante o enchimento E (fig. I). Ao ver que o tanque está cheio, pare de encher soltando novamente o botão que se encontra sobre a bomba (girando à esquerda). Não encha demasiado o tanque, principalmente quando o combustível estiver vide demasiado frio (o combustível dilata ao aquecer). plein 7 Deixe que o combustível ainda presente na bomba flua de volta ao bidão, e retire a bomba com cuidado. Enrosque a tampa cuidadosamente sobre o tanque. Limpe o combustível eventualmente derramado. 8 Verifique se a tampa do tanque está bem ajustada e apertada. Coloque o tanque removível novamente no aquecedor (a tampa para baixo). Feche a tampa.

Um aquecedor novo produz algum cheiro no início. Cuide portanto de que haja ventilação extra ou acenda o seu aquecedor pela primeira vez fora do espaço de permanência. Ao utilizar pela primeira vez o aquecedor, espere depois de colocar o tanque

removível aproximadamente 30 minutos antes de acender. Isso permitirá que a mecha absorva o combustível. Isto se aplica-se também quando todo o combustível do aquecedor tiver sido consumido ou após a substituição da mecha. Antes de acender a estufa, verifique o indicador de combustível F para saber se deve primeiro encher o tanque removível. Acenda sempre o aquecedor utilizando a bobine de ignição I. Não utilize jamais fósforos ou isqueiro. Proceda da seguinte maneira:

1 Gire o botão B à direita até o fim (fig. J). Com alguma força, poderia continuar a girar o botão um pouco mais; no entanto este é então automaticamente empurrado de volta.

2 Carregue a tecla de ignição C (fig. K), porém sem aplicar demasiada força. Apenas esteja visível uma pequena chama na câmara de combustão (4), poderá soltar a tecla de ignição.

Se o aquecedor se desligar pouco tempo depois de ter sido ligado, será necessário substituir as pilhas. Aconselhamos a utilização de pilhas alcalinas novas (4 x tipo D). Verifique sempre após a ignição do aquecedor se a câmara de combustão C está

bem posicionada, deslizando-a pelo manípulo D um pouco para a esquerda e a direita (fig. E). Proceda de forma suave. Quando a câmara de combustão estiver desnivelada, produzir-se-á fumo e fuligem.

O FUNCIONAMENTO DO CALORIFERO

Ao proceder à ignição do aquecedor, demora 5 a 10 minutos antes de poder verificar se o aquecedor está a funcionar bem. Na última página, pode-se ver qual é a altura mínima e máxima permitidas da chama (fig. Q). Uma chama demasiado alta pode provocar fumo e fuligem, enquanto que uma chama demasiado baixa pode produzir cheiros. Uma chama demasiado baixa pode ser o resultado de:

falta de combustível

combustível de má qualidade (consulte o representante)

ventilação insuficiente (abra um pouco a janela ou porta)

Mecha usada (velha) (Dirija-se ao seu revendedor) (encha o tanque) Se o local não estiver suficientemente ventilado, o aquecedor desligar-se-á automaticamente. Após o restabelecimento da ventilação (por exemplo, abrindo um pouco mais uma porta ou janela), o aquecedor poderá ser novamente ligado. Esta estufa está equipada com um sistema de segurança que faz com que a estufa

se apague quando quando o reservatório de substituição é retirado da estufa durante mais do que 5 segundos. Para tornar a acender a estufa, deve primeiramente recolocar no seu lugar o reservatório de substituição e em seguida seguir os passos descritos no capítulo C.

Pressione o botão para desligar A. A chama se apagará automaticamente.

Quando não possa solucionar uma falha com a ajuda das indicações abaixo,

ponha-se em contacto com o seu representante. NÃO É POSSÍVEL ACENDER O AQUECEDOR.

As pilhas não estão bem posicionadas no compartimento. Verificar (fig. L).

As pilhas já não estão com suficiente energia para a ignição Substituir (fig. L).

O combustível do aquecedor foi completamente consumido ou a mecha foi substituída. Depois de colocar o tanque removível cheio, espere 30 minutos antes de acender.

Está a empurrar com demasiada força a válvula de ignição B. Empurre com menos força (capítulo C).

A espiral de incandescência I está estragada. Consulte o seu representante.

A câmara de combustão C não está bem colocada. Coloque-a na posição correcta com o manípulo D, até que possa deslizá-la com facilidade um pouco para a esquerda ou para a direita.

A altura da chama não está bem ajustada. Consulte o seu representante.

Está a utilizar combustível envelhecido ou deteriorado. Comece cada temporada de utilização do aquecedor com combustível novo.

Está a utilizar combustível incorrecto. Veja O COMBUSTÍVEL CORRECTO (capítulo 'O que deve saber previamente').

Há acumulação de pó embaixo do aquecedor. Consulte o seu representante. O AQUECEDOR APAGA LENTAMENTE.

Tanque removível está vazio. Veja o capítulo B.

Há humidade no filtro. Seque o filtro (capítulo H, fig. M).

Há humidade no depósito inferior. Consulte o seu representante.

A mecha está dura no lado superior. Deixe aceso o aquecedor até que o combustível esteja completamente consumido (capítulo G). Utilize combustível apropriado.

Está a utilizar combustível envelhecido ou deteriorado. Comece cada temporada de utilização do aquecedor com combustível novo. O AQUECEDOR CONTINUA COM A CHAMA BAIXA.

A mecha está demasiado baixa. Para a substituição da mecha, consulte o seu representante.

Antes de ser reenchido, o aquecedor tinha consumido quase todo o combustível. Esperar 30 minutos após a colocação do tanque removível cheio antes de acender o aquecedor.

Está a utilizar combustível deteriorado ou inadequado. Veja O COMBUSTÍVEL CORRECTO (capítulo 'O que deve saber previamente').

A ventilação do recinto é insuficiente. Deixe bem por algum tempo a janela ou porta bem aberta, e depois deixe-as um pouco abertas. A CHAMA DO AQUECEDOR ESTÁ DEMASIADO ALTA.

O seu aquecedor requer pouca manutenção, porém deve retirar a tempo poeira e manchas com um pano húmido, para evitar o aparecimento de manchas difíceis de remover. Normalmente estão sujeitos ao desgaste somente três componentes:

Estas podem ser substituídas pelo próprio utilizador. Não deite fora no caixote de lixo as pilhas velhas. Siga as normas vigentes no seu município para Pequenos Detritos Químicos.

A Espiral de incandescência terá uma maior longevidade se fizer a ignição de um modo correcto. Substitua as pilhas a tempo e assegure-se de que não pressiona com demasiada força o botão deslizante. Se o filamento se partir, deverá Espiral de incandescência substituir a Espiral.

3. A MECHA / CONSUMO ATÉ O FINAL

Para prolongar a vida útil da mecha, deve deixar periodicamente o aquecedor aceso até que todo o combustível seja consumido (que se apague por si só). Faça-o ao notar que a chama está a tornar-se mais débil. Ao terminar de ser consumido, o combustível desprende um cheiro. Por isso recomenda-se que o aquecedor seja colocado fora do espaço de permanência. Filtro de combustível

Controle também regularmente o filtro de combustível: Retire o tanque removível I da estufa e em seguida o filtro de combustível (fig. M). É possível que este siga gotejando; mantenha um pano à mão. Esvazie o filtro de combustível dando pequenos golpes e mantendo o filtro em posição invertida para retirar a sujeira. (Não limpe jamais com água!). Torne a colocar o filtro de combustível na estufa.

Não retire peças do aquecedor. Para uma eventual reparação, ponha-se sempre em contacto com o seu representante. Antes de realizar a manutenção, deixe o aquecedor esfriar. ARMAZENAGEM (FIM DA TEMPORADA DE UTILIZAÇÃO) Recomendamos que esvazie completamente o aquecedor ao final da temporada e que o guarde bem. Siga as seguintes instruções: 1 Acenda o aquecedor fora do recinto de permanência e deixe-o aceso até que o combustível tenha sido completamente consumido. 2 Deixe o aquecedor arrefecer. 3 Limpe o aquecedor com um pano húmido e seque-o com um pano seco. 4 Retire as pilhas do aquecedor J e guarde-as num lugar seco.

Limpe o filtro de combustível. 6 Guarde o aquecedor num lugar sem poeira, se possível nos materiais de embalagem originais. O combustível restante não poderá ser utilizado na temporada seguinte. Ao sobrar combustível, não deite fora o combustível, mas siga as normas vigentes no seu município para Pequenos Detritos Químicos. Comece sempre a nova temporada de utilização com combustível novo. Ao utilizar de novo o aquecedor, siga novamente as instruções (conforme a indicação a partir do capítulo A).

TRANSPORTE Para evitar que o seu aquecedor apresente vazamento de combustível durante o transporte, proceda da seguinte forma: 1 Deixe o aquecedor arrefecer. 2 Retire o tanque removível H do aquecedor e retire o filtro de combustível (fig. M). É possível que este siga gotejando; Mantenha um pano à mão. Guarde

o filtro de combustível e o tanque removível fora do aquecedor. 3 Empurre a tampa de transporte no lugar do filtro de combustível (fig. N) e aplique bastante pressão. 4 Transporte o aquecedor sempre sem inclinar. Tampa de transporte

ESPECIFICAÇÕES Ignição eléctrica Combustível Capacidade (W) querosene Dimensões (mm) largura (inclusive placa de fundo) profundidade 295 3,00

Espaço apropriado (m ) altura

85-110 Acessórios bomba de sifão de combustível Consumo de combustível (l/hora)* 0,313 tampa de transporte 3 ** Consumo de combustível (g/hora) 250

Horas de combustão por tanque (hora)*13,0 Pilhas Conteúdo do tanque removível (litro) 4,0 Peso (kg)

Em ajuste na posição máxima 9,0 4x LR20 1,5V, size D Tipo de mecha

** Dados indicativos

CONDIÇÕES DE GARANTIA

O seu aquecedor está coberto por uma garantia de 24 meses a partir da data de compra. Durante este período todos os defeitos de material ou fabricação serão solucionados gratuitamente. Neste âmbito são aplicáveis as seguintes regras: 1 Rejeitamos explicitamente qualquer outra reclamação de indemnização, inclusive danos indirectos. 2 A reparação ou substituição de componentes dentro do período de garantia não implica uma prorrogação da mesma. 3 A garantia não será válida quando tiverem sido introduzidas modificações, tenham sido montados componentes não originais ou tenham sido efectuadas reparações no aquecedor por terceiros. 4 Os componentes sujeitos ao desgaste normal, como por exemplo as pilhas, a bobine de ignição, a bomba de sifão e a mecha, não estão incluídos na garantia.

5 A garantia somente é válida mediante apresentação de recibo de compra datada e se não tiverem sido introduzidas modificações. 6 A garantia não é aplicável a danos resultantes de actos que sejam diferentes aos das instruções de operação, à negligência nem à utilização de combustível incorrecto ou em mau estado. A utilização de combustível incorrecto pode até mesmo ser perigosa*. 7 As despesas de envio e o risco do envio do aquecedor ou componentes deste, correrão sempre por conta do comprador. Para evitar maus funcionamentos, recomendamos primeiramente consultar cuidadosamente as instruções de operação. Quando estas não apresentarem a solução, leve o aquecedor ao seu representante para reparação.

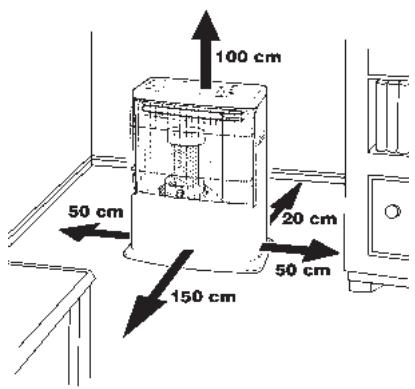

• Produtos inflamáveis podem, por exemplo, causar uma combustão incontrolável, com chamas salientes. Neste caso, não tente jamais deslocar o aquecedor. Desligue imediatamente o aquecedor e retire a ficha da tomada. Em casos de emergência pode utilizar um extintor de incêndios, mas somente devem ser utilizados os do tipo B: de gás carbónico ou de pó. 1 0 RECOMENDAÇÕES PARA UMA UTILIZAÇÃO SEGURA 1 Chame a atenção das crianças para a presença de um aquecedor aceso. 2 Não desloque o aquecedor quando este estiver aceso ou ainda estiver quente. Neste caso, tampouco deve reencher o tanque nem efectuar manutenção. 3 Coloque o lado dianteiro do aquecedor a uma distância mínima de 1,5 metros da parede, cortinas e móveis. Mantenha livre o espaço sobre o aquecedor. 4 Não utilize o aquecedor em recintos empoeirados ou com muitas correntes de ar. Em ambos casos não obterá uma combustão correcta. 5 Antes de partir ou ir para a cama, desligue o aquecedor. 6 Guarde e transporte o combustível somente nos bidões e recipientes apropriados para isso. 7 Certifique-se de que o combustível não esteja exposto ao calor ou a oscilações de temperatura muito grandes. Guarde o combustível sempre num lugar fresco, seco e escuro (a luz do sol afecta a qualidade). 8 Não utilize o combustível em lugares onde possam encontrar-se gases ou vapores nocivos (p.ex. gases de escape ou vapores de tinta). 9 Tenha em atenção que grelha dos Aquecedores aquece. Se o aparelho for coberto existirá o perigo de fogo. 10 Certifique-se sempre de que haja suficiente ventilação.

A SUBSTITUIÇÃO DA MECHA

2 Retire as pilhas do compartimento. 3 Levante a grelha do entalhe e puxe-a para a frente. Retire da estufa a cabeça do queimador. Feche a grelha. 4 Puxe o botão giratório para fora da estufa.

5 Desparafuse os três parafusos do revestimento que se encontram no lado inferior da estufa. Puxe o revestimento um pouco para a frente e retire-o da placa de fundo. 6 Solte as porcas de orelhas que se encontram embaixo

do assento do queimador. 7 Levante o assento do queimador até a mecha ficar visível. Coloque o assento do queimador ao lado da estufa. (Certifique-se de que os fios não se soltam). 8 Solte o parafuso que prende o suporte e retire o

suporte. 9 Gire o eixo completamente para a direita e solte do eixo o suporte da mecha (com a mecha). 10 Levante o suporte da mecha e puxe-o para fora do compartimento de ar.

11 Comprima a mecha para que esta se solte do seu suporte e retire a mecha. Para tal, use luvas e deixe preparada uma caixa para colocar a mecha antiga.

12a 12b 12 Coloque a mecha no suporte de acordo com a direcção indicada no suporte da mecha. 13 Coloque o suporte da mecha (com mecha) sobre o compartimento

extremidade do eixo no lado direito da ranhura do 13a 13b suporte da mecha e gire à esquerda todo o eixo. 14 Monte o suporte novamente. Aperte o parafuso que prende o suporte. 15 Volte a colocar o assento do queimador. 1 4a 1 4b 16 Aperte as porcas de orelhas manualmente. 17 Coloque o botão giratório sobre o dispositivo da mecha. Gire o botão completamente à direita. Active o dispositivo de segurança contra queda e verifique se a mecha se move para a sua posição mais baixa.

Repita isto algumas vezes. Quando a mecha não chega à sua posição mais baixa, isto significa que ela está montada de forma incorrecta e o procedimento deverá ser repetido a partir do passo 12. 18 Torne a colocar o revestimento e aperte os três 17a 17b parafusos. Coloque novamente no lugar o botão giratório e a câmara de combustão. Assegure-se de que esta esteja em posição vertical, empurrando-a com o manípulo um pouco à esquerda e à direita. Feche a grelha. 18a 18b 19 Torne a colocar em seu lugar o tanque removível cheio. Coloque as pilhas no compartimento apropriado (observe as polaridades mais e menos). Depois de colocar o tanque removível e as pilhas, deverá esperar 30 minutos antes de acender a estufa. 18c 18d 19a 19b
