MANUAL DE UTILIZADOR 301C PVG

• Contrôle de la teneur en NOx dans les produits de combustion • Contrôle de la qualité de la combustion (absence de CO) • Endurance • Intermittence CONSEILS D’UTILISATION ET D’ENTRETIEN Se reporter à la notice jointe à l’appareil et à la plaque de sécurité sur l’appareil Référence et numéro de lot ou de série de l’article : se reporter au produit Distributed in Europe by: COMI

CONSEILS D’UTILISATION ET D’ENTRETIEN Se reporter à la notice jointe au l’appareil et aux indications figurant sur l’emballage de la mèche.

Référence et numéro de lot ou de série de l’article : se reporter au produit

Distributed in Europe by: COMI (hors consommables) pendant une durée de 2 ans à compter de leur date d'achat.

Nous vous souhaitons beaucoup de chaleur et de confort avec votre appareil mobile de chauffage à combustible liquide.

(voir le chapitre E).

• - soit dans un autre local que celui où est installé le chauffage, - dans tous les cas, l’utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nus. Votre appareil dégagera une odeur de 'neuf' en chauffant pour la première fois. Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine. Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible. Si vous chauffez au combustible liquide conforme à l'arrêté du 8/1/1998 et du 18/7/2002 relatif aux caractéristiques du combustible liquide pour appareils mobiles de chauffage, vous êtes assurés d’avoir combustible de bonne qualité. Si vous changez de marque et/ou de type de pétrole, vous devez d'abord vous assurer que l’appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présent.

Remarque: Afin d’éviter toute coupure intempestive, nous conseillons d’entrouvrir une porte ou une fenêtre lorsque l’appareil est en service.

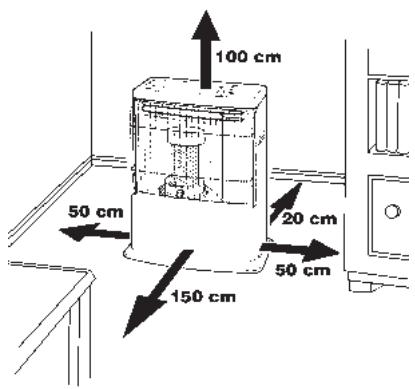

Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d'utiliser l’appareil en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm2 pour chaque orifice). N'utilisez pas votre appareil dans les pièces insuffisamment aérées ou situées au-dessous du niveau du sol et/ou au-dessus de niveau plus haut que 1500 mètres, ni dans les caravanes, les bateaux et les cabines de véhicules. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre revendeur.

DESSUS TEMPÉRÉ (LE ‘SAFE TOP’)

L’appareil est muni d’un dessus tempéré, nommé le système ‘Safe top’. Ceci permet de diminuer la température du plateau supérieure. Si le dessus tempéré est touché par accident, ce dessus tempéré permet un risque réduit. Attention: le plateau supérieur et la grille devant restent chaud. Eviter tout contact avec la grille.

LE COMBUSTIBLE APPROPRIÉ

Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil.

Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter l’appareil dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!

E une combustion imparfaite E une réduction de la durée de vie de l’appareil E un dégagement de fumée et/ou de mauvaise odeur E un dépôt sur la grille ou le manteau Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil. Le chauffage mobile à combustible liquide est un appareil de chauffage d’appoint, à fonctionnement intermittent. Pour une utilisation convenable, l’ utilisateur doit respecter les prescriptions suivantes:

-d’utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de véhicules -d’utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en A dessous du niveau du sol et / ou au dessus de niveau plus haut que 1500 mètres -de toute intervention par l’utilisateur sur les dispositifs de sécurité du chauffage. L’utilisation de ce type de chauffage dans les locaux recevant du public d’une (ERP) doit faire l’objet démarche réglementée. Il est imperative de se renseigner auparavant.

E d'une pompe à combustible

E d'un bouchon de transport E du présent manuel d'utilisation

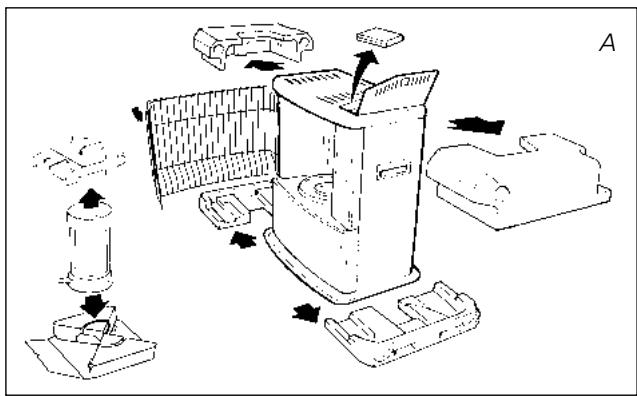

C Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.

2 Retirez les calages de protection : E Retirez la cale de maintien en polystyrène au niveau de la grille G. Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant. E Retirez la cale de maintien en polytyrène au dessus du brûleur en la poussant vers le bas et dégagez-la de l’appareil (fig. C). E Retirez le brûleur de l’appareil et dégagez-en le matériel d'emballage présent sous le brûleur (fig. D). E Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l'aide de la poignée E, vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. E). E Ouvrez le couvercle du réservoir amovible H et retirez la cale de carton.

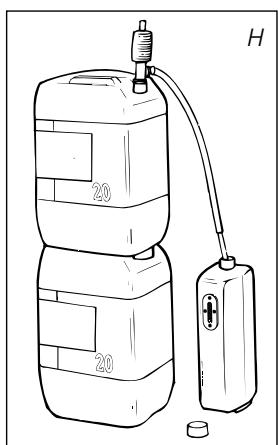

Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. H). Introduisez le tuyau flexible dans l'orifice du réservoir amovible. 4 Serrez le bouton situé au dessus de la pompe (en le tournant à droite).

6 Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid (en chauffant, le combustible se dilate).

N'utilisez jamais d'allumettes ou de briquet.

Procédez comme suit: 1 Tournez le bouton central B à droite jusqu'à la butée (fig. J). En exerçant une petite pression, vous pourriez faire tourner le bouton central un peu plus; ce dernier revient cependant tout seul par effet ressort. Ainsi, vous mettez la mèche dans la position plus élevée et le système de protection en service.

Après allumage de l’appareil, vérifiez toujours que le brûleur D est bien vertical en le bougeant légèrement à l'aide de la poignée E vers la gauche et vers la droite (fig. E). Cela doit s'effectuer sans forcer. Si le brûleur est mal positionné, il se formera de la fumée et de la suie.

D F O N C T I O N N E M E N T D E L’ A P PA R E I L Après allumage de l’appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si l’appareil fonctionne bien. Les hauteurs maximales et minimales autorisées pour votre flamme sont indiquées figure Q. Une flamme trop haute peut provoquer la formation de fumée et de suie alors qu'une flamme trop basse entraîne la formation d'odeur et d'usure de la mèche.

(remplissez le réservoir)

E combustible de mauvaise qualité (consultez votre revendeur) E trop peu d’aération (entrebâillez une fenêtre ou une porte) E usure de la mêche (consultez votre revendeur, ou changez la mèche, voir chapitre L) Lorsque la pièce n’est pas suffisamment aérée, l’appareil se coupera automatiquement. Dès que la pièce est mieux aérée (p. ex. après ouverture plus grande d’une porte ou d’une fenêtre), l’appareil peut être rallumé.

E Les piles ne sont pas bien placées dans leur logement. Vérifiez (fig. N). E Les piles ne sont pas assez puissantes pour l'allumage. Changez-les (fig. N). E L’appareil a entièrement consommé son combustible ou bien la mèche a été changée. Après avoir remis le réservoir amovible plein en place, attendez 30 minutes avant d'allumer. E Vous avez poussé le mécanisme d'allumage C trop fort. Poussez moins fort (chapitre C). E Vous utilisez un combustible usagé. Commencez chaque saison froide avec un combustible neuf. E Vous utilisez un combustible inadapté. Voir LE COMBUSTIBLE APPROPRIÉ. E De la poussière s’est accumulée en dessous de l’appareil. Consultez votre revendeur. E La hauteur de flamme n’est pas correcte. Consultez votre revendeur.

E Le haut de la mèche s’est durci. L’appareil doit consommer tout son combustible (chapitre G). Utilisez le propre combustible. E Vous utilisez un combustible usagé. Commencez chaque saison froide avec un combustible neuf. L’APPAREIL BRULE TOUJOURS FAIBLEMENT. E La mèche est trop basse. Consultez votre revendeur. E L’appareil a consommé pratiquement tout le combustible avant d’être de nouveau rempli. Après avoir placé le réservoir amovible plein, attendez 30 minutes avant d’allumer. E Vous utilisez un combustible usagé ou inadapté. Voir LE COMBUSTIBLE APPROPRIÉ E La pièce est insuffisamment aérée. Ouvrez largement une fenêtre ou porte pendant quelque temps, puis laissez-la entrebâillée. L’APPAREIL BRULE TROP FORT. E Vous utilisez un combustible inadapté, trop volatil. Voir LE COMBUSTIBLE APPROPRIÉ. E La mèche est trop élevée. Consultez votre revendeur.

allumeur défaillant du fait du filament rompu.

Le filtre combustible

2. L’ALLUMEUR L’allumeur tiendra plus longtemps si vous allumez l’appareil de manière appropriée. Changez les piles à temps et veillez à ne pas enfoncer trop fort le mécanisme d'allumage. Si le fil à incandescence est cassé, ou déformé vous devez remplacer l’allumeur.

3. LA MÈCHE Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre l’appareil consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En consommant totalement son combustible, l’appareil dégage une odeur. Il vous est donc conseillé de le faire à l'extérieur de l'espace habitable. LE FILTRE COMBUSTIBLE Vérifiez aussi régulièrement le filtre à combustible: Enlevez le réservoir amovible I hors de l’appareil puis retirez le filtre à combustible (fig. O). Ayez un chiffon à portée de main pour essuyer le combustible restant. Retirez le filtre à combustible et nettoyez-le avec du pétrole ou à l'aide d'une soufflette (ne nettoyez jamais à l'eau!). Remettez le filtre à combustible en place dans l’appareil.

9 A la fin de la saison, nous vous conseillons de faire en sorte que l’appareil consomme la totalité de son combustible puis de l'entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes: 1 Allumez l’appareil à l'extérieur de l'espace habitable et laissez-le consommer entièrement son combustible. 2 Laissez l’appareil refroidir. 3 Nettoyez l’appareil à l'aide d'un chiffon sec. 4 Retirez les piles l’appareil M et conservez-les dans un endroit sec. 5 Nettoyez le filtre à combustible (chapitre G). 6 Rangez l’appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l’appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réutilisez votre appareil suivez les instructions de nouveau (chapitre A).

Le filtre combustible

I O TRANSPORT Afin d'éviter les fuites de combustible durant le transport de l’appareil, vous devez prendre les précautions suivantes:

1 Laissez l’appareil refroidir. 2 Retirez le réservoir amovible I l’appareil et retirez le filtre à combustible (fig. O). Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l’appareil.

3 Mettez le bouchon de transport à la place du filtre à combustible (fig. P) et enfoncez-le bien.

4 Transportez l’appareil toujours en position verticale.

Bouchon de transport

Consommation de combustible (l/heure)*

Consommation de combustible (g/heure)* Autonomie du réservoir (heures) Contenance du réservoir amovible (litres) Poids (kg) Dimensions (mm) Le marquage CE correspond à la conformité aux normes EN55014(1993)et EN50082-1(1992)

CONDITIONS DE GARANTIE Votre appareil est couvert par une garantie de 2 ans à compter de la date d'achat.

Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent : 1 Nous rejetons expressément toute autre demande d'indemnisation, y compris en cas de préjudice indirect. 2 La réparation ou le changement de pièces effectués dans la période de garantie n'entraîne pas la reconduction de la garantie. 3 La garantie ne s'applique pas dans les cas suivants: modifications apportées au appareil, usage de pièces non d'origine, réparations de l’appareil effectuées par des tiers. 4 Les pièces sujettes à l'usure normale, comme la mêche, les piles, l’allumeur et la pompe à main ne sont pas couverts par la garantie. 5 La garantie s'applique uniquement si vous présentez le bon d'achat d'origine, daté et ne portant pas de modifications.

11 En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur. * Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer l’appareil mais éteignezle immédiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

10 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ

Attirez l'attention des enfants sur la présence d'un appareil en combustion.

Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des

écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible).

N'utilisez jamais l’appareil dans des endroits où des gaz, solvants ou vapeurs nocives (par exemple: gaz d'échappement ou vapeurs de peinture) peuvent être présents.

13 Remettez l’ensemble support de mèche dans son logement. Puis tourner complètement vers la gauche l’axe, pour que celui-ci soit en contact avec le système

15 Remettez le support du brûleur et le mécanisme de la mèche en place.

3 Limpie la estufa con un paño húmedo y séquela con un paño seco.

22 6 La garantía no se aplica en caso de daños ocasionados por manipulaciones no conformes con el manual de instrucciones, por negligencias y por el uso de combustible envejecido o inapropiado. El uso de combustible inapropiado incluso puede ser peligroso*. 7 Los gastos de envío y los riesgos del envío de la estufa o piezas de ésta, correrán en todos los casos a cargo del comprador. * Los materiales muy inflamables, pueden conducir, por ejemplo, a una combustión incontrolable, resultando en un incendio. En tal caso, no intente transportar la estufa, apáguela inmediatamente (vea capítulo E). En casos de emergencia puede utilizar un extintor de llamas, pero únicamente del tipo B: extintores de incendios con ácido carbónico o con polvo.

10 SUGERENCIAS PARA UN USO SEGURO
