| Tipo de produto | Aquecedor móvel auxiliar a combustível líquido |
| Marca | ZIBRO |
| Modelo | MONNLIGHTER |
| Combustível recomendado | Parafina (Zibro Extra ou Zibro Kristal) |
| Potência de aquecimento | 2,50 kW |
| Volume de ambiente adequado | 40 a 90 m³ |
| Consumo de combustível | 0,26 L/h (208 g/h) |
| Autonomia do tanque | 19,0 horas |
| Capacidade do tanque | 4,9 L |
| Dimensões (L x P x A) | 388 x 388 x 474,5 mm |
| Peso | 6,2 kg |
| Tipo de pavio | K |
| Ignição | Elétrica (bobina de ignição, pilhas tamanho C 1,5V) |
| Acessórios incluídos | Bomba de combustível manual, pilhas |
| Garantia | 2 anos (exceto peças de desgaste) |
| Manutenção corrente | Limpeza com pano úmido, substituição das pilhas e do pavio |
| Segurança | Extintor automático, parada manual, distância de segurança 1,5 m |
| Peças de desgaste | Pavio, pilhas, ignitor (bobina de ignição), bomba manual |
| Uso externo | Possível em solo estável e ao abrigo de intempéries |
Perguntas frequentes - MONNLIGHTER ZIBRO
Perguntas dos utilizadores sobre MONNLIGHTER ZIBRO
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Aquecimento auxiliar em formato PDF gratuitamente! Encontre o seu manual MONNLIGHTER - ZIBRO e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. MONNLIGHTER da marca ZIBRO.
MANUAL DE UTILIZADOR MONNLIGHTER ZIBRO
Prezada Senhora/Prezado Senhor:
Parabéns pela compra do seu seu aquecedor portatil dométrico. O produit adequário proportional-lhe-á muito prazer por muitos anos. Às parte que utilize o aquecedor de forma responsavel, naturalmente. Portanto leia primeiro com atençao este manual de instruções, para uma vida útil e prolongada do seu aquecedor.
Damos-lhe, em nome do fabricante, uma garantia de 24 mezes para todas os defeitos de material e fabrico.
Desejamos-lhe muito calor e conforto com o seu aquecedor.
Com os melhores cumprimentos
PVG INTERNATIONAL B.V.
Departamento de serviços
1 LEIA PRIMEIRO AS INSTRUÇÉS.
2 EM CASO DE DUVIDA, CONSULTE O SEU REPRESENTANTE.
3 DESDOBRE A ÚLTIMA PÁGINA PARA A LEITURA.
A UTILIZACAO EM LINHAS GERAIS
Abaixo está descriços os principais passos a seguir para a utilizesçao do seu aquecedor. Para mais deta-hes, consulte o MANUAL.
1 Remova todo o material de embalagem (veja a Secção A).
2 Encha o tanque de combustível e espere 30 horas antes de acender o aquecedor (veja a Secção B, Fig. F).
3 Introduza as pilhas no seu suporte (veja a Secção A, Fig. D).
4 Certifique-se de que a-camera de combustão é está bem vertical (veja a Secção C, Fig. 1).
5 Acenda o aquecedor girando o botão de ajuste de mecha para a direita 2 até o fim e em seguida empurre para baixo suavamente a alavanca do inflamador 3 (veja a Secção C, Fig. H).
6 Antes deaabstara chama (veja a Secao D),deixe que o aquecedor aqueca durante 10a 15 minutes.
7 Desligue o aquecedor (veja a Secao E).
- Ao acenderPGA primeira vez o seu aquecedor, este tera um cheiro a novo' durante um periodo curto de tempo.
- Armazene o combustivel num local fresco e escuro.
- O combustível tem um prazo de conservação limitado. Comece uma temporada de aqueciamento sempre com combustível novo.
- Estará assegurado de uma优质的 apropriadade combustível ao utilizez Zibro Extra ou Zibro Kristal para o seu aquecedor.
- Ao Mudar para uma outra marca e/ou tipo de combustível, deve primeiro consumir todo o resto de combustível do aquecedor.
O QUE É PRECISO SABER DE ANTEMÃO
CERTIFIQUE-SE SEMPRE DE QUE O RECINTO ESTÁ SUFICIENTemente VENTILADO
Para cada modelo está indicado o espaço minimo requirecido para utilizear com segurar o aquecedor, sem necessidade de ventilação adicional (veja a Secção J). quando um determinado recinto for menor do que o espaço minimo indica, deixe sempre uma janela ou porta entreaberta (± 2.5 cm). Recomendamos isto也是非常 para os recintos extremamente isolados ou herméticos e/ou a altitudes superiores a 1.500 metros. No entanto, quando há insufficiente ventilação (ou seja, oxigénio), o aquecedor se apagará automaticamente. Não utilize o aquecedor em caves ou outros recintos subterrâneos.
USO EXTERIOR
O seu Moonligther é apropriadó para o jardim e o terrço. Assegure-se que o Moonligther esteja estável, sobre um chão plano. Não exponha o Moonligther à chuva, neve, etc. Para garantir a segurança e fazer a formação de fuligem, não utilize o Moonligther ondehawkentoforte. Coloque o Moonligther a uma distência minima de 1,5 metro de objectos fácilmente inflamáveis; tenha cuidado aoutilizar embaixo de toldos.
O COMBUSTIVEL APROPRIADO
O seu aquecedor Zibro foi desenhado para ser utilizado com querosene puro de alta qualidade, livre de agua, como o Zibro Extra ou Zibro Kristal. Somente combustíveis este tipo assegurarão uma combustão limpa e apropriadna. Um combustivel de qualida de inferior pode ter como consagemência:
Somente com o combustivel apropriadosto estarao assegurado de umautilização segura, eficaz e comfortavel do seu aquecedor.
excesso de deposito de alcatraão na mecha de fibra de vidro e combustão incompleta
vidautildoaquecedordreuzida
fumo e/ou odores
depositos na grelha ou no tanto
Portanto, a'utilisation do combustível apropriadó é essential para um uso seguro, eficaz ecomfortaveldo seu aquecedor.
Para informações sobre o combustivel apropriadó para o seu aquecedor, consulte sempre o seu agente local Zibro.
Somente a utilizesao de combustivel apropriadogasegurarao um uso seguro, eficaz e comfortavel do seu aquecedor.
MANUAL

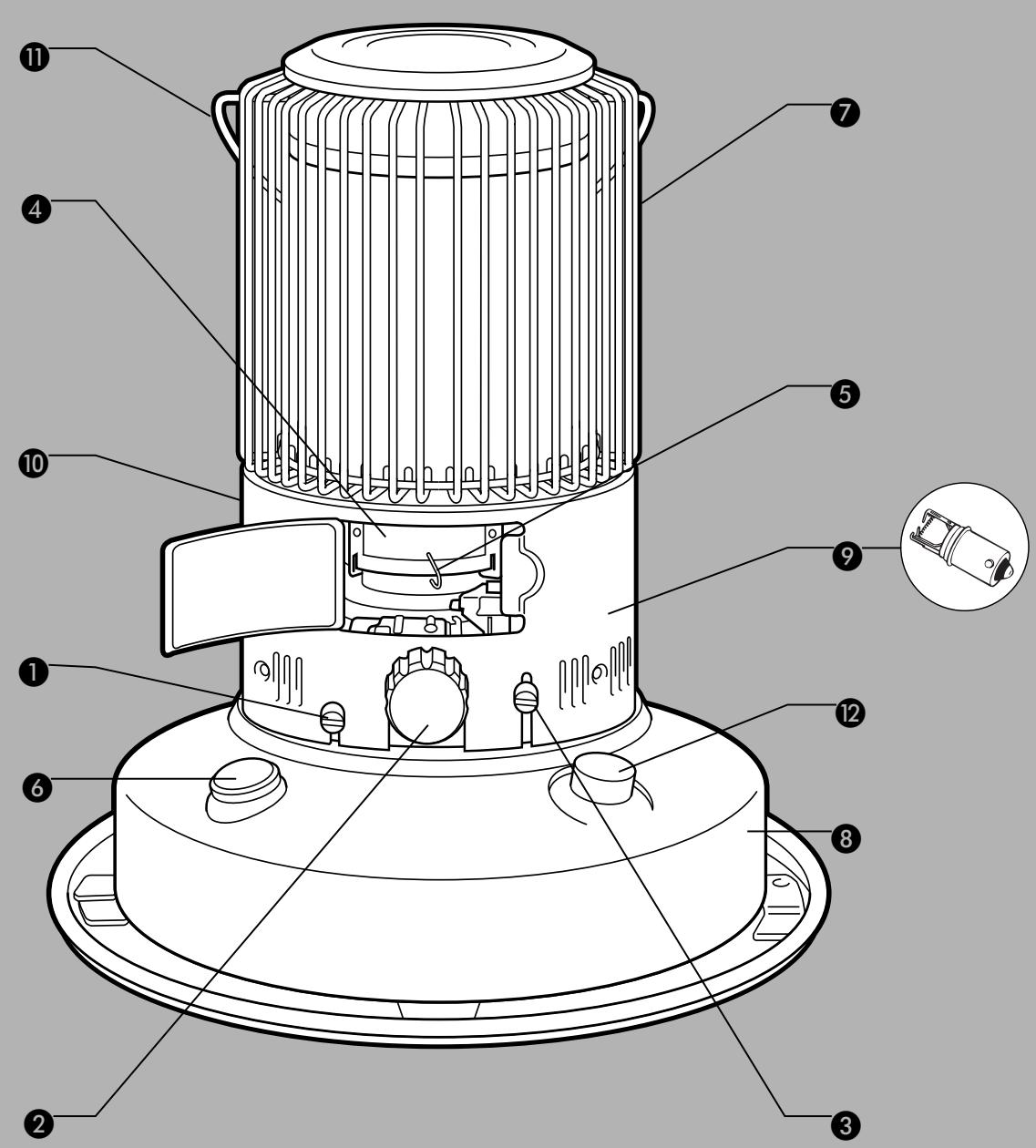

A A INSTALAÇÃO DO AQUECEDOR
1 Retire com cuidado o seu aquecedor Zibro da caixa e controle o conteudo desta. Além do aquecedordeer possuir igualmente:
as pilhas
uma bomba manual de combustivel
estas instruções para a'utilisation
Guarde a caixa e o material de embalagem para a armazenagem e/ou transporte.
Retire o material de embalagem da grelha 7 (fig. A,B,C).
Encha o tanque de combustivel conforme o indicao na Secao B.
4 Introduza as pilhas no seu suporte 10 no lado traseiro do aquecedor (Fig. D). Certifique-se de que os pôlos positivo e negativo correspondam às MARCAS + e - indicadas na caixa dailha.
5 O chão deve ser firme e perfeitamente nivelado.
6 O seu aquecedor estáção antes antes para ser utilizeso.

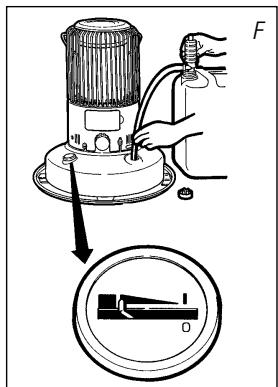

B O ENCHIMENTO COM COMBUSTIVEL
Não encha o tanque de combustível na sala de estar. Faça-o num local apropriado (ha sempre o perigo de derramar combustível). Siga o procedimento abaixo:
1 Certifique-se de que o aquecedor está desligado.
2 Introduza o tubo recto do sifão de combustível manual no contentor de querosene. Retire a tampa do tanque de combustível sobre o aquecedor, (Fig. E) e introduza a mangueira flexível do sifão na abertura do tanque de combustível (Fig. F).
3 Feche a valvula no topo da bomba (gire no sentido dos ponteiros do relógio).
4 Comprima a bomba algumas vezes, até que o combustível comece a fluar para dentro do tanque. Ao kommt a fluar, não é preciso segir pressionando.
Ao ver que o tanque está cheio, pare de encher soltando novamente o botão que se encontrar sobre a bomba (girando à esquerda).
6 Retire com cuidado o sifão, permitindo que o excesso de querosene flua para fora do tubo, de volta ao contentor. Torne a colocar a tampa do tanque de combustível, e aperte-a com firmeza (Fig. G). Limpe o querosene eventualmente derramado no tanque ou em outras partes do aquecedor.
ATENÇão: Para certificar-se de que não Hajia extrasamento do combustível quando este esquent, evite encher demasiado o tanque com querosene muito frio.
A IGNÇÃO DO AQUECEDOR
OBSERVACão 1: Ao utilizes o seu novo aquecedor pela primaira vez, proceeds à ignião fora da area de居住ação da sua casa, por exemplo na garagem ou num lugar fora da casa onde nãohawkarmente de ar Forte. Deixe o aquecedor acesso durante aproximamente 15 minutos para que todo o oleo de proteçao presente nas differentes partes do queimador se consumes. Se durante these 15 minutos o aquecedor estiver dentro da casa, pode ter lugar um odor inconveniente.Esta medida SOMENTE é necessária ao utilizeo o seu aquecedor PELA PRIMEIRA VZ.
OBSERVACÇÃO 2: Ao encher de combustível o aquecedor pela minha vez ou已久 que o aquecedor tiver estado sem combustível durante um periodo de tempo prolongado, tera que esperar aproximately trinta (30) horas antes de acender o aquecedor, às é que a mecha esteja bem saturada. Ao acender o aquecedor sem esperar que a mecha esteja bem saturada, pode ocorro danos permanentes a esta.
Acenda sempre o aquecedor com o disposicao de ignicão. Não utilize jamais fósforos ou isqueiros.
Siga o procedimento abaixo:
1 Gire até o fim o botão rotativo do ajustador da mecha no sentido dos ponteiros do relógio (Fig. H). Com isto a mecha se levantará até a alta maior. Enquanto a mecha estiver a ser levantarada dentro do aquecedor, o botão de ajuste da mecha girará com alguma resistência e emitirá um som semelhante ao de um relógio ao dar-se corda;neste. quando a mecha tiver chegado à alta apropriada, o extintor automatico estácompletamenteactivado. Empurre para baixo com suavidade a alavanca do inflamador. A bobina do inflamador deve ficar incandescente e tocar a mecha. Ao aparecer a chama, solte a alavanca do inflamador. O botão de ajuste da mecha se moverá livrente à esquerda ou à direita para o ajuste da chama.
OBSERVACão: Se tem dificuldade para acender a mecha, empurre de volta a alavanca do inflamador de forma muito suave até que a bobina do inflamador não está em contacto direto com a mecha.
DepoS de acender o aquecedor, certificque-se sempre de que a-camera de combustao 4 esteja nivelada, deslizando-a levamente à esquerda ou à direita mediante o seu manipulo (fig. I) 5. Este movimento deve ter lugar de forma suave. quando a-camera de combustao não estiver nivelada, pode ocorro a formacao de fumo.

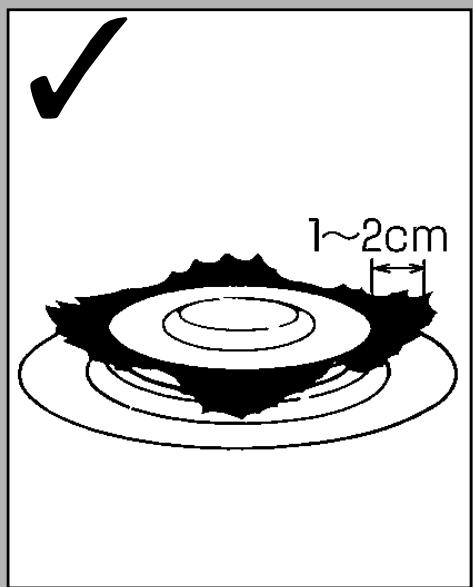

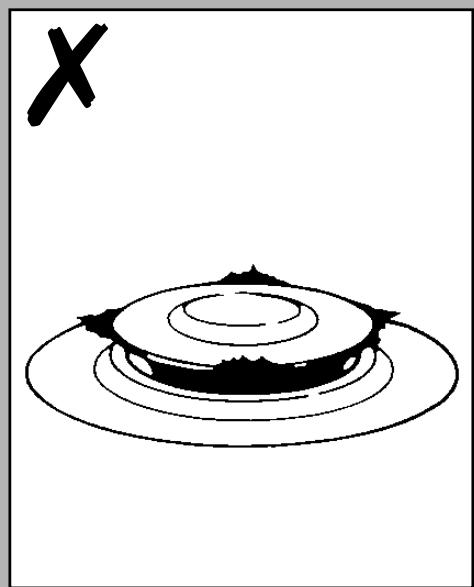

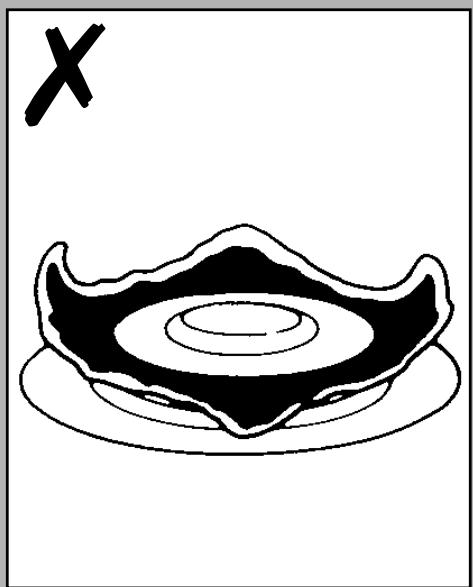

O AJUSTE DA CHAMA
Após a igniação do aquecedor, demorará 10 a 15 minutos até que a chama estája visível na-camera de combustão. Somente então está possível verficar se a chama está correct. Uma chama demasiado alta pode provocar fumo e fuligem, enquanto que uma chama demasiado baixa pode produzir odeores. A páginaposta à pá-gina dobrada às vezes Tmaxa e minima permitidas da chama (Fig. M). A chama pode ser ajustada com o botão rotativo de ajuste da mecha (Fig. H).
Uma chama demasiado baixa pode ser causada por:
insuficiente combustivel (encha o tanque)
combustivel de ma qualidade (ponha-se em contacto com o seu agente)
ventilhação insufficiente (deixe uma janela ou porta entreaberta)
desgaste da mecha (ponha-se em contacto com o seu agente ou substitua a mecha, consulte a Secção L)
E ACENDEDOR AUTOMÁTICO
Gire o botão de ajuste da mecha no sentido contrário ao dos ponteiros do relógio às que este pare (aproximadamente 1/8 volta) (fig. J.). Depois de algunos minutos, continue a girar o botão no sentido contrário ao dos ponteiros do relógio, novamente às que pare (aproximadamente meia volta). Depois de algunos instantes, a chama se extinguirá Completely e o aquecedor está apagado.
OBSERVACão: Para a desactivação de rotina, NÃO o fazer segundo as instruções em "Fechamento Manual" nem active o "Extintor Automático" sacudindo o aquecedor. Estes métodos podem provocar odeores inconvenrientes, fuligem e fumo. Para o fechamento normal, use sempre o botão rotativo de ajuste da mecha.
F MAL FUNCIONAMENTO, CAUSAS E SOLUÇÉS
Quandorialfuncionamento naopossersolucionadomedianteas instruçõesabaixo,ponha-seemcontactocomouseagentezibro.
A IGNÇÃO DO AQUECEDOR NÃO É POSSÍVEL
As pilhas não está corretoamente poscionadas no suporte. Verifique (Fig. D).
As pilhas ja não tem suficiente energia para a ignicao. Substitua-as (Fig. D).
Foi consumido todo o combustível do tanque ouhouv troca da mecha. Depois de encher e recolocar o tanque de combustivel, espere durante 30culos antes de proceder a ignicao do aquecedor.
- está a empurrar para baixo com demasiada para a valvula de ignicao ③. Empurre com menos para (capítulo C).
A bobina de ignicao 9 está com defeito. Ponha-se em contacto com o seu agente.
CHAMA IRREGULAR E/OU FULIGEM E/OU ODORES
A-camera de combustão 4 não FOi posicionada correctamente.
Use o manipulo ⑤ para nivelá-lo, até que possa deslizá-lo com dificuldade um pouco à esquerda e à direita e a-camera esteja nivelada.
Aaltitude da chama nao fou correctamente ajustada.
Veja a Fig. M e as instruções da Secção D.
Está a usar combustível cuja data de vencimiento ja prescreveu.
Está a utiliser um tipo inadequado de combustível.
Consulte O COMBUSTIVEL CORRECTO (Secção 'O que necessita saber de antemão').
Acumulou-se poeira na parte inferior do aquecedor.
Ponha-se em contacto com o seu agente.
A altitude da mecha não está correcta.
Ponha-se em contacto com o seu agente.
O AQUECEDOR SE APAGA LENTAMENTE
O tanque de combustível está vazio.
Consulte a Secao B.
Ponha-se em contacto com o seu agente.
A mecha ficou dura na parte superior.
Mantenha acendido o aquecedor até que todo o combustível tenha sido consumido (Secção G). Utilize o combustível apropriadó.
Está a usar combustível cuja data de vencimiento ja prescreveu.
Inicie cada temporada de aquecimento com combustivel fresco.
O AQUECEDOR CONTINUA A FUNCIONAR COM POUCA POTÊNCIA
A mecha encontrar-se demasiado baixa.
Ponha-se em contacto com o seu agente.
- Antes de tornar a enchir o tanque, o aquecedor consumiu quase todo o combustível.
Após encher e recolocar o tanque amovível, espere durante 30 Minutes antes de proceder à ignião do aquecedor.
Está a utiliser um tipo inadequado de combustível.
Consulte O COMBUSTIVEL CORRECTO (Secção 'O que necessita saber de antemão').
A ventilação do recinto é insufficiente.
Deixe uma janela ou uma porta bem aberta durante algoum tempo.
O AQUECEDOR FUNCIONA A UMA POTÊNCIA DEMASIADO ALTA, A CHAMA NÃO PODE SER AJUSTADA
Está a utiliser um tipo inadequado, demasiado volátil, de combustível.
Consulte O COMBUSTIVEL CORRECTO (Secção 'O que necessita saber de antemão').
Ponha-se em contacto com o seu agente.
bobina de ignicao
G MANUTENÇA O
O seu aquecedor necessita com urgência de uma manutenção. Por及其他lado, é importante que remove a tempo poeira e manchas com um pano humido, para evaporar manchas dificveis de remover. Sob condições normais, somenteTRS componentes está sujeitos a desgaste:
1. AS PILHAS
As pilhas podem ser substituções por siproprio. Não deite fora as pilhas velhas junto com o resto do lixo dométrico. Siga as regras localmente aplicáveis no que diz respeito à remoçao de detritos químicos dométricos.
2. A MECHA
Paraaculara vidautil da mecha de fibra de vidro,deveouxaras vezes que o aquecedorconsuma o combustivel até que o tanque fique Completely vazio e o aquecedorsapague.Faca-o ao notar que a chama estáatornar-se maisdebil.O consumocompletedo combustivelprovocaralgum odor. Portanto,recomenda-sequeleveoaquecedorparaforadasa sala deestar.
3. A BOBINA DE IGNICO
A bobina de ignicao tera uma vidautil mais prolongada ao proceedar à ignicao de forma correcta. Substitua a tempo as pilhas e evite empurrar o dispositivo de ignicao com demasiada forca. quando o filamento estiver rompido, substitua a bobina.
Não retire por siproprio componentes do aquecedor. Para reparacoes, ponha-se sempre em contacto com o seu agente.
Antes de起初 qualquer atividade de manutencao ou de qualquer reparacao, deixe primeiro que a bobina do aquecedor se esfrie.
H ARMAZENAGEM (FIM DA TEMPORADA DE AQUECIMENTO)
Recomendamos que no fim da temporada de aquecimentodeer xce aceso o aquecedor até que se consumes todo o combustivel que se encontra no tanque e que armazene o aquecedor de forma apropriad. Siga o segunte procedimento:
1 Proceda à igníção do aquecedor fora da sala de estar e deixe-o aceso às que tenha sido consumido todo o combustível.
2 Deixe que o aquecedor se esfrie.
3 Limpe o aquecedor com um pano humido e em seguida seque-o com outro pano.
4 Remova as pilhas do suporte 10e guarde-as num local seco.
5 Guarde o aquecedor num local livre de poeira, se possivel na sua embalagem original. O combustivel restante não pode ser utilizado para a temporada de aquecimento segunte. Se ainda tiver sobrado algoum combustivel, não o deite fora, mas proceda à sua remoção de acordo com as normas locais relativas à remoção de detritos químicos dométricos.
6 Comece sempre uma nova temporada de aquecimento com combustivel fresco. Ao tornar a utilizear o aquecedor, sina novamente as instruções (a partir da Secção A e conforme o指示).
TRANSPORTE
Para evaporar bazamento de combustível, tome as següentes medidas ao transporte do aquecedor:
1 Deixe que o aquecedor se esfrie.
Transporto o aquecedor sempre na posicao vertical.
J ESPECIFICAÇÉS
| Ignião | eléctrica | Dimensoes (mm) | largura | 388 |
| Combustível | querosene | (inclusive plac de fundo) | profundidade | 388 |
| Capacidade (kW) | 2,50 | altura | 474,5 | |
| Espaço apropriadó (m3)** | 40-90 | Acessórios: bomba de combustível manual | ||
| Consumo de combustível (l/hora)* | 0,26 | Pilhas 1,5V, size D | ||
| Consumo de combustível (g/hora)* | 208 | Tipo de mecha | K | |
| Horas de combustão por tanque (hora)* | 19 | |||
| Conteúdo do tanque removível (litro) | 4,9 | |||
| Peso (kg) | 6,2 | |||
- Em ajuste na posicao Tmaxa
** Dados indicativos
K CONDIÇÉS DE GARANTIA
O seu aquecedor está coberto por uma garantia de 24 vezes a partir da data de compra. Durante thise periodo todos os defeitos de material ou fabricacao seraisolutacionados gratamente. Neste ambito saop aplicaveis as seguinto regras:
1 Rejeitamosexplicitamentequalqueroutra reclamaço de indemnização, inclusive danos indirectos.
2 A reparacao ou substituicao de componentes dentro do periodo de garantia nao implica uma prerrogacao da mesma.
A garantia não está validada quando tiverem sido introduzidas 修改as, tenham sido montados componentes não originais ou tenham sido efectuadas reparacoes no aquecedor por terreiros.
4 Os componentes sujeitos ao desgaste normal, como por exemplo as pilhas, a bobine de igniçao, a bomba de sifão e a mecha, não está incluídos na garantia.
5 A garantia somente é valida mediante apareção de recibo de compradatada e se não tiverem sido introduzidas modificações.
6 A garantia não é aplicável a danos resultantes de actos que sejam不同类型 aoas das instruções de operação, à negligência nem à utilização de combustível incorrecto ou em mau estado. Autilização de combustível Incorrecto pode até mesmo ser perigosa*.
7 As(despas de envio e o risco do envio do aquecedor ou componentes deste, correrao sempre por conta do comprador.
Para fazer mais funzonimentos, recomendamos primeiramente consulutar cuidadosamente as instruções de operação. quando estas não aparecem a soluição, leve o aquecedor ao seurepresentante para reparação.
- Produtos inflamáveis podem, por exemplo, causar uma combustão incontrálvel, com chamas salientes. Neste caso, não tente jamais deslocar o aquecedor. Desligue imeditamente o aquecedor e retire a ficha da tomada. Em casos de emergência pode'utilizar um extintor de incéndios, mas somente devem ser realizados os do tipo B: de gás carbónico ou de pá.
10 CONSELHOS PARA A UTILIZACAO SEGURA
- Certifique-se de que as crianças presentes estejam sempre CCTentes da presença de um aquecedor aceso.
- Não desloque o aquecedor quando this estiver aceso ou ainda estiver quente. Não torne a encher o aquecedor nem permita reparacoes deste quando this estiver aceso ou ainda estiver quente.
- Posiciono o aquecedor a una distancia minima de 1,5 metros de distancia das paredes, cortinas e moveis (Fig. L).
- Não utilize o aqueductor em recintos empoeirados ou em locais com correto de ar muito forte. Em eles os casos, não tera um aquecidoamento optimo.
- Desligue o aquecedor antes de ir dormir.
- Armazene e transporte o combustivel sempre em tanques e bidões apropriados.
- Certifique-se de que o combustível não esteja exposto a calor ou a modificações extremas de temperatura. Guarde sempre o combustivel num local fresco, seco e escuro (a luz do sol afectará a sua qualidade).
- Não utilize jamais o aquecedor em locais quando pode estar presentes gases ou fumes prejudiciais (por exemplo gases de escape ou emanações de tinta).
- Tenha em mente que a grelha do aquecedor fica quente. quando o aparecido estiver coberto, existe o perigo de incência.
- Certifique-se sempre de que há suficiente ventilação.
A SUBSTITUÇÃO DA MECHA
L ANTES DE SUBSTITUIR A MECHA, ASSEGURE-SE DE QUE O AQUECEDOR ESTÁ DESLIGADO E COMPLETAMENTE ESFRIADO
1 Solte o extintor automatico empurrando para boa o disposicao de fechamento manual.
2 Retire osTRS (3) parafudos de orelhas que fixam a cobertura do aquecedor, e levante a cobertura. Remova as pilhas do suporte.
3 Levante a-camera interna do aquecedor para fora do orificio no tubo de ar primário.
4 Remova asistes (3) porcas de orelhas ao redor do ajustador da mecha. Levante o ajustador da mecha para fora do aquecedor, movendo-o com suavidade successivamente paraTRS e para frente.
5 Deslize dois dedos entre a faixa alaranjada sobre a mecha e o ajustador da mecha. Depois de levantar todos osTRS (3) pinos para fora das ranhuras, dobre a mecha e remove-a.
6 Coloque o ajustador da mecha sobre o seu cursor. Em seguida, alinne as两大 (2) aberturas no ajustador da mecha: 1) as ranhuras diagonais na parte fixa do ajustador da mecha, e 2) as ranhuras nas partes moveris do ajustador da mecha sob controlo mediante o botão rotativo do ajustador da mecha.
7 Dobre a nova mecha em seções e introduza-a no ajustador da mecha do财运 do ajustador da mecha. Coloque um dos pinos numa das aberturas alinhadas. Ao ter dificuldade para tal, gire com suavidade o botão do ajustador da mecha no sentido dos ponteiros do relógio. Em seguida introduza os outrosinous pinos, girando se for necessário o botão do ajustador da mecha.
8 Finalmente, pressione com suavidade a mecha, por toda sua circumferência, contra o ajustador para assegurar-se de que esta está bem posicionada no seu lugar.
9 Leve o ajustador da mecha para baixo dentro do tanque de combustivel, guiando a cauda da mecha de tal maneira que esta se ajuste no tubo de ar primário e entre na sua posicao de forma uniforme. Posicao o botao do ajustador da mecha para a parte frontal do aquecedor.
Assegure-se de que o ajustador da mecha estejacentersado sobre as espigas no tanque de combustivel.
OBSERVACÇÃO: O espaço entre o ajustador da mecha e o tubo de ar primário deve ser igual em toda a periferia.
OBSERVACão: Certifique-se de que o topo do ajustador da mecha e o topo do tubo de ar primário estejam à mesma alta. Se?), estiverem desnivelados, as chamas estarão igualmente desiguais.
10 Aperte asistes (3) porcas de orelhas ao redor do ajustador da mecha.
11 Gire o botão do ajustador da mecha para assegurar-se de que a mecha se mova com suavidade para cima e para baixo. DEPOIS DE RECOLOCAR A MECHA, CONTROLE O FUNCIONAMENTO DO EXTINTOR AUTOMÁTICO. A alta da mecha deve ser de 5 mm quando o botão do ajustador da mecha tiver sido girado até o fim no sentido dos ponteiros do relógio. Verifique se isto é o caso.
OBSERVACÇÃO: quando a mecha não se mover de forma suave e com dificuldade, ou a alta da mecha não estiver na gama de 4-6 mm, não use o aquecedor. Desmonte e repita os passos 6 a 11.
OBSERVACAO: quando apareçam bordas desiguais no topo da mecha, apare-as com cuidado com uma tesoura. NÃO corte o corpo da mecha.
12 Recolque a-camera interna do aquecedor sobre o topo do tubo de ar primário.
13 Recoloque a cobertura do aqueductor sobre o tanque de combustivel e fixe-a na sua posicao com这只是 (3) parafusos de orelhas. Recoloque as pilhas no suporte. Assegure-se de que a-camera externa do aqueductor esteja correctamente assentada movendo para a esquerda e a direita o Manipulo do cabo.
Controle novamente o funciona do extintor automatico.
OBSERVACAO: Antes de acender uma nova mecha pela primaira vez, ajuste a mecha à sua posicao mais baixa e deixe-a esta posicao durante aproximamente trinta (30) minutes para que fique saturada com querosene.
M
DISTRIBUTED IN EUROPE BY PVG INTERNATIONAL BV
A OSTERREICH
Recta da Granja do Marquês
ALGUEIRão
2725-596 MEM MARTINS
tel: +35219228530
fax: +35219228536
email: pvgint@zibro.com
PL POLSKA
PVG Polska Sp. z. o. o.
ul. Koscielnej 110
26-800 Białobrzegi
tel: +48 48 613 00 70
fax: +48 48 613 00 70
email: pvgpoland@zbro.com
TR TURKEY
PVG Isitma Klima Sogutma Ltd.Şti.
Atatürk Cad. No 380 Ak Ishani Kat 6
35220 Alsancak
IZMIR - TURKEY
tel: +902324633372
fax: +902324636991
email: pvgturkey@zbro.com
