| Type de produit | Chauffage d'appoint mobile à combustible liquide |
| Marque | ZIBRO |
| Modèle | MONNLIGHTER |
| Combustible recommandé | Paraffine (Zibro Extra ou Zibro Kristal) |
| Puissance de chauffage | 2,50 kW |
| Volume de pièce adapté | 40 à 90 m³ |
| Consommation de combustible | 0,26 L/h (208 g/h) |
| Autonomie du réservoir | 19,0 heures |
| Capacité du réservoir | 4,9 L |
| Dimensions (L x P x H) | 388 x 388 x 474,5 mm |
| Poids | 6,2 kg |
| Type de mèche | K |
| Allumage | Électrique (bobine d'allumage, piles size C 1,5V) |
| Accessoires inclus | Pompe à combustible manuelle, piles |
| Garantie | 2 ans (hors pièces d'usure) |
| Entretien courant | Nettoyage avec chiffon humide, remplacement des piles et de la mèche |
| Sécurité | Extincteur automatique, arrêt manuel, distance de sécurité 1,5 m |
| Pièces d'usure | Mèche, piles, allumeur (bobine d'allumage), pompe à main |
| Usage extérieur | Possible sur sol stable et à l'abri des intempéries |
FOIRE AUX QUESTIONS - MONNLIGHTER ZIBRO
Questions des utilisateurs sur MONNLIGHTER ZIBRO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage d'appoint au format PDF gratuitement ! Retrouvez votre notice MONNLIGHTER - ZIBRO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MONNLIGHTER de la marque ZIBRO.
MODE D'EMPLOI MONNLIGHTER ZIBRO
Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en CHOISSSANT un appareil mobile de appareil à combustible liquide Zibro.
Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années.
A condition, bien sûr, de respecter les consignes d'utilisation.
C'est pourquoi nous vous invitons vivement à consulter ce manuel afin d'assurer à votre appareil une durée de vie optimale.
Les produits sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 2 ans à compter de leur date d'achat.
Nous vous souhaitons beaucoup de chaleur et de bonheur avec votre Zibro.
Bien cordialement,
PVG International b.v.
Service-Consommateurs
1 LISEZ PREALABEMENT LE MANUEL D'UTILISATION.
2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.
3 POUR LIRE, DEPLIEZ LA DERNIÈRE PAGE.
Chère Madame, Cher Monsieur,
Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en CHOISSANT un appareil mobile de appareil à combustible liquide Zibro.
Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années.
A condition, bien sûr, de respecter les consignes d'utilisation.
C'est pourquoi nous vous invitons vivement à consulter ce manuel afin d'assurer à votre appareil une durée de vie optimale.
Les produits sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 2 ans à compter de leur date d'achat.
Nous vous souhaitons beaucoup de chaleur et de bonheur avec votre Zibro.
Bien cordialement,
PVG International b.v.
Service-Consommateurs
1 LISEZ PREALABEMENT LE MANUEL D'UTILISATION.
2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.
3 POUR LIRE, DEPLIEZ LA DERNIÈRE PAGE.
Dans les grandes LIGNES
Voici, dans les grandes lignes, la marche à suivre pour utiliser votre appareil mobile de appareil à combustible liquide. Le MANUEL D'UTILISATION (page 5 et suivantes) reprend chaque étape en détail.
1 Retirer tous les matériaux d'emballage (voir Chapitre A). 2 Remplir le réservoir de fuel 8 et attendre 30 minutes avant d'allumer le chauffage (voir Chapitre B, Fig. F). 3 Introduire les piles dans le logement de piles (voir Chapitre A, Fig. D). 4 Vérifier que la chambre de combustion ④ est bien droite (voir Chapitre C, Fig. I). 5 Allumez le poèle en tournant le bouton qui ajuste la mèche ② vers la droite autant que possible. Après vous pouvez baisser prudemment le levier de l'allumeur ③ (voir chapitre C, Fig. H). 6 Avant de régler la flamme (voir Chapitre D), faire le chauffage chauffer de 10 à 15 minutes. 7 Éteindre le chauffage (voir Chapitre E).
- Lors de la première utilisation, l'appareil diffuse pendant quelques minutes une odeur de neuf.
- Stocker combustible dans un endroit frais et à l'abri de la lumière.
- Le combustible présente une durée de vie limitée. Renouveler le combustible à chaque début de saison d'utilisation.
- La qualité du combustible est garantie si vous utilisez du Zibro Extra ou Zibro Kristal pour votre appareil.
- Si vous changez de marque et/ou de type de combustible, veiller à brûler tout d'abord tout le combustible restant dans l'appareil.
Bouton de sécurité (arrêt d'urgence) Bouton de réglage de la mèche 3 Allumage Chambre de combustion 5 Poignée de la chambre de combustion 6 Indicateur de combustible Grille 8 Réservoir de combustible Bobine d'allumage 10 Logement de piles 10 Poignée de transport 12 Bouchon du réservoir de combustible
Veiller toujours à une aération suffisante
Le volume d'espace minimum est spécifique pour chaque modèle afin d'utiliser l'appareil en toute sécurité sans nécessiter d'aération supplémentaire (voir Chapitre J). Si le local est plus réduit que l'espace mentionné, veiller toujours à laisser une fenêtre ou une porte entrouverte (2,5 cm env.). Il est également recommandé de faire cela en cas d'utilisation dans des locaux particulièrement bien isolés ou sans renouvellement d'air et/ou à des altitudes supérieures à 1.500 mètres. Néanmoins, en cas d'aération insuffisante (renouvellement d'oxygène insuffisant par ex.), l'appareil se désactive automatiquement. Ne pas utiliser votre appareil dans des caves ou des endroits souterrains.
Usage exterieur
Vous pouvez utiliser votre Moonlighter dans un jardin ou un patio. Assurez-vous tout d'abord que le sol est stable et de niveau. Ne pas exposer votre Moonlighter aux intempéries telles que la pluie, la grêle ou la neige. Pour des raisons de sécurité et afin de prévenir la formation de suie, ne pas utiliser le Moonlighter en cas de rafales de vent.
Placer le Moonlighter à une distance minimale de 1,5 mètre de tout objet inflammable; attention aux stores ou auvent pendant l'utilisation.
Votre appareil Zibro a été créé pour une utilisation avec un combustible pur sans eau de qualité supérieure tel que Zibro Extra ou Zibro Kristal. Uniquement les combustibles de cette qualité garantissent une combustion propre et convenable. L'utilisation d'un combustible de qualité inférieure provoque :
des dépôts excessifs de goudron sur la mèche en fibre de verre et une combustion incomplète, la diminution de la durée de vie de l'appareil, la diffusion de fumées et/ou d'odeurs, des dépôts sur la grille ou la chemise
L'utilisation d'un combustible de qualité appropriée est de ce fait essentielle pour une utilisation sere, efficace et confortable de votre appareil.
Pour connaître la qualité de combustible appropriée à votre appareil, consultez votre revendeur local Zibro.
Seule l'utilisation d'un combustible de qualité appropriée garantit une utilisation sûre, efficace et comfortable de votre appareil.
Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil.
1 Retirer avec précaution votre appareil Zibro de la boîte et vérifier le contenu. Outre votre appareil, vous aurez également besoin :
de piles d'une pompe à combustible manuelle des consignes d'utilisation
Conserver la boîte et les matériaux d'emballage pour le rangement et/ou le transport ultérieurs de votre appareil.
2 Retirer l'emballage de la grille 7 (Fig. A, B, C). 3 Remplir le réservoir de combustible comme indiqué au Chapitre B. 4 Placer les piles dans le logement 10 prévu à cet effet et se trouvant au dos de l'appareil (Fig. D). S'assurer que les pôles négatif et positif correspondent aux marques + et - indiquées sur le logement de piles. 5 Le sol doit être stable et de niveau horizontal. 6 Votre appareil est prêt à l'utilisation.

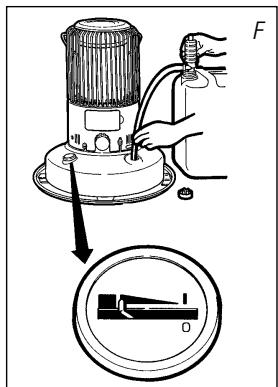

B Remplissage du combustible
Ne jamais remplir le réservoir de combustible dans la salle de bains, mais dans un endroit plus adapté à cet effet, du fait du risque d'écoulement de combustible sur le sol. Pour le remplissage, suivre la procédure ci-dessous :
1 S'assurer tout d'abord que l'appareil est éteint. 2 Insérer le tube croît du siphon de combustible manuel dans le bidon de combustible. Déposer le capuchon du réservoir de combustible sur l'appareil (Fig. E) et insérer le tuyau flexible du siphon dans l'orifice de remplissage du réservoir de combustible (Fig. F). 3 Verrouiller la valve se trouvant sur le dessus de la pompe (tourner en sens inverse). 4 Amorcer plusieurs fois la pompe en pressant jusqu'à ce que le combustible commence à couler dans le réservoir de combustible. Dès que le combustible commence à couler, arrêtez d'appuyer sur la pompe. 5 Si le réservoir est plein, désamorcez la pompe en desserrant le bouton situé sur la pompe (en le tournant à gauche).
6 Retirer le siphon avec précaution, afin que le combustible en excédent se trouvant dans le tuyau retourne dans le conteneur. Replacer le bouchon du réservoir de combustible et le serrer suffisamment (Fig. G). Éliminer toute tâche ou débordement de combustible éventuels sur le réservoir ou toute autre partie quelconque de l'appareil.
REMARQUE : Veiller à ne pas replir de trop le réservoir si le combustible est très froid car il risque de déborder lorsqu'il se réchauffera.
C Allumage de l'appareil
REMARQUE 1 : lors de la première utilisation d'un appareil neuf, l'allumer tout d'abord hors de la salle de séjour, soit dans un garage ou dans un lieu extérieur à l'abri des courants d'air trop forts. Le faire allumer pendant 15 minutes environ afin d'éliminer toute l'huile protectrice présente sur les parties du brûleur. En effet, si ce préappareil de 15 minutes est fait à l'intérieur, des odeurs indésirables persistantes risquent de se répandre dans la pièce. Cette procédure n'est nécessaire QUE lorsque vous utilisez POUR LA PREMIÈRE FOIS votre appareil neuf.
REMARQUE 2 : Lorsque vous remplissez de combustible votre appareil pour la première fois ou si vous le remplissez après qu'il est resté longtemps vide de combustible, attendre environ trente (30) minutes afin que la mèche soit correctement imbibée de combustible avant l'allumage. Si lors de l'allumage, la mèche n'est pas suffisamment imbibée de combustible, elle risque d'être endommagée irrémédiablement.
Allumer toujours l'appareil en utilisant le contacteur d'allumage. Ne jamais utiliser d'allumettes ou un briquet.
Suivre la procédure suivante :
1 Tourner le bouton d'ajustement de mèche dans le sens horaire jusqu'à ce qu'il se bloque (Fig. H). La mèche est alors en position la plus haute. Une fois que la mèche est en position haute dans l'appareil, le bouton d'ajustement de la mèche oppose une certaine résistance lorsqu'il est tourné et émet un son comparable à celui d'une pendule que l'on remonte. Une fois que la mèche est parvenue à la hauteur appropriée, l'extincteur automatique est entièrement armé. Pousser doucement le levier d'allumage. La bobine d'allumage doit rougir et toucher la mèche. Une fois que la flamme apparait, relâcher le levier d'allumage. Le bouton d'ajustement de la mèche peut MAINTENANT être tourné vers la gauche ou la droite pour régler la flamme.
REMARQUE: Si la mèche s'allume avec difficulté, repousser le levier d'allumage très lentement afin d'éloigner la bobine d'allumage de la mèche.
Après avoir allumé l'appareil, s'assurer toujours que la chambre de combustion 4 est de niveau, en la déplaçant légèrement vers la gauche et la droite en un mouvement régulier et en la tenant par la poignée (fig. I) 5. Si la chambre de combustion n'est pas de niveau, de la fumée va sortir et de la suie risque de se répandre.
D'ajustement de la FLAMME
Après avoir allumé l'appareil, 10 à 15 minutes sont nécessaires pour que la flamme devienne visible dans la chambre de combustion. Vérifier alors que la flamme est correcte. Une flamme trop forte peut provoquer de la fumée et de la suie, une flamme trop faible peut provoquer des odeurs indésirables. Les hauteurs minimale et maximale de flamme admissibles sont indiquées sur la page opposée à la page à plier (Fig. M). La flamme peut être ajustée avec le bouton d'ajustement de mèche (Fig. H).
Une flamme trop faible peut également être due à :
manque de combustible (remplir le réservoir) mauvaise qualité de combustible (contacter votre revendeur) aération insuffisante (entrouvrir une fenêtre ou une porte) mèche consumée (contacter votre revendeur ou remplacer la mèche, consulter le chapitre L)
Tournez le bouton qui ajuste la mèche, dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'arrête (environ 1/8 de tour). Après avoir tourné le bouton dans le sens des aiguilles d'une montre jusqu'à son arrêt (environ un demi tour). La flamme s'éteindra et l'appareil s'arrêtera durant ce délai.
REMARQUE : Pour un arrêt de routine, NE JAMAIS utiliser l' « arrêt manuel » ou activer l' « extincteur automatique » en secouant l'appareil. Cette méthode peut en effet engendrer des odeurs indésirables, une formation de suie et de fumée. Seul le bouton d'ajustement de la mèche doit être utilisé pour un arrêt ordinaire.
Si un dysfonctionnement quelconque ne peut être résolu en appliquant les consignes suivantes, veuillez contacter votre revendeur Zibro.
L'allumage NE MARCHE PAS
- Les piles ne sont pas positionnées correctement dans le logement. Vérifier (Fig. D).
- Les piles sont insuffisamment chargées pour permettre un allumage. Remplacer (Fig. D).
- Réserve de combustible insuffisante dans le réservoir ou la mèche a été remplacée.
Après avoir rempli et replacé le réservoir de combustible, attendre 30 minutes avant d'allumer l'appareil.
Vous avez poussé la coulisse d'allumage ③ trop fort vers le bas.
Poussez moins fort (chapitre C).
L'allumeur est défectueux.
Contacter votre revendeur.
L'allumeur est défectueux
FLAMME instable et/ou SUIE et/ou ODEUR
La chambre à combustion 4 n'est pas positionnée correctement.
Utiliser le levier ⑤ pour la mise de niveau, jusqu'à pouvoir la déplacer facilement vers la gauche et la droite et qu'elle soit correctement de niveau.
La hauteur de flamme n'est pas ajustée correctement.
Voir Fig. M et les consignes du Chapitre D.
Le combustible utilisé est altéré (date d'utilisation dépassée).
À chaque nouvelle saison froide, remplacer le combustible.
Vous utilisez une qualité de combustible inappropriée.
Consulter l'alinéa combustible APPROPRIÉ (Chapitre « Avant l'utilisation »).
De la poussière s'est déposée dans la partie inférieure de l'appareil.
Contacter votre revendeur.
La hauteur de mèche est incorrecte.
Contacter votre revendeur.
L'appareil s'eteint lentement
Le réservoir de combustible est vide.
Consulter le Chapitre B.
Le réservoir inférieur contient de l'eau.
Contacter votre revendeur.
La partie supérieure de la mèche s'est solidifiée.
Faire chauffer l'appareil jusqu'à ce que tout le combustible ait été utilisé (Chapitre G). Utiliser le combustible approprié.
Vous utilisez du combustible dont la date d'utilisation est dépassée.
À chaque nouvelle saison froide, replacer le combustible.
L'appareil BRULE toujours faiblement
La mèche est en position trop BASSE.
Contacter votre revendeur.
Avant de remplir le réservoir, l'appareil a consommé la totalité de la réserve de combustible.
Après avoir rempli et replacé le réservoir amovible, attendre 30 minutes avant d'allumer l'appareil.
Vous utilisez une qualité de combustible inappropriée.
Consulter l'alinéa COMBUSTIBLE APPROPRIÉ (Chapitre « Avant l'utilisation »).
Aération insuffisante du local.
Ouvrir entièrement une fenêtre ou une porte pendant quelques minutes.
L'appareil BRULE TROP FORT
Vous utilisez un combustible inadapté, trop volatile.
Consulter l'alinéa COMBUSTIBLE APPROPRIÉ (Chapitre « Avant l'utilisation »).
La mèche est en position trop haute.
Contacter votre revendeur.
L'allumeur d'allumage
Votre appareil n'a besoin que d'un entretien limité. Toutefois, il est important d'éliminer à temps les poussières et les encrassements avec un chiffon humide, afin de prévenir leur incrustation. En conditions d'utilisation normales, trois éléments seulement sont sujets à l'usure :
1. PILES
Vous pouvez remplaçer vous-même les piles. Ne pas déposer les piles usagées avec les autres ordures ménagères. Respecter les consignes nationales applicables en ce qui concerne les déchets chimiques ménagers.
2. Méche
Pour prolonger la durée de vie de la mèche, laisser de temps en temps l'appareil brûler jusqu'à épuisement de la réserve de combustible et extinction de l'appareil de lui-même. Procéder à cela lorsque vous remarquez que la flamme s'affaiblit. Cette manière de procéder cause la formation d'odeurs, il est donc commandé de placer l'appareil hors de la salle de séjour.
3. L'allumeur d'allumage
La bobine d'allumage durera plus longtemps si vous l'allumez de la manière appropriée. Remplacer les piles à temps et s'assurer de ne pas pousser le contacteur d'allumage trop fort. Si le filament est brisé, remplacer la bobine.
Ne pas déposer vous-même des éléments de l'appareil. Contacter toujours votre revendeur pour les réparations.
Laisser refroidir tout d'abord l'appareil avant de procéder à son entretien ou à des opérations de maintenance.
H Stockage (fin de la SAISON FROIDE)
En fin de saison froide, nous vous recommandons de veiller à épuiser toute la réserve de combustible contenue dans le réservoir et de stocker votre appareil d'une manière appropriée. Suivre la procédure suivante :
1 Allumer l'appareil hors de la salle de séjour et le laisser brûler jusqu'à ce que la réserve de combustible soit épuisée. 2 Laisser l'appareil refroidir. 3 Nettoyer l'appareil avec un chiffon humide et le sécher ensuite avec un chiffon sec. 4 Déposer les piles du logement et les stocker dans un endroit sec.
5 Stocker l'appareil à l'abri des poussières dans son emballage d'origine, si possible. Ne pas utiliser le combustible restant pour la prochaine saison froide. En cas de combustible restant, ne pas le déverser dans un endroit quelconque mais le déposer en respectant la législation nationale concernant les déchets chimiques ménagers. 6 Utiliser toujours du combustible neuf pour la nouvelle saison froide. Lorsque vous recommencez à utiliser l'appareil, suivre les consignes (en commençant par le Chapitre A et tel spécifique).
Transport
Respecter les consignes suivantes pour prévenir la fuite de combustible pendant le transport de l'appareil :
1 Laisser l'appareil refroidir. 2 Déplacer toujours l'appareil en position droite.
| Allumage | électrique | Dimensions (mm) | largeur | 388 |
| Combustible | paraffine | (incl. plateau) | profondeur | 388 |
| Capacité (kW)* | 2,50 | hauteur | 474,5 | |
| Volume de pièce adapté (m3) | 40-90 | Accessoires: | pompe à main | |
| Consommation de combustible (L/hr)* | 0,26 | piles size C, 1,5V | ||
| Consommation de combustible (g/hr)* | 208 | |||
| Autonomie du réservoir (hr)* | 19,0 | |||
| Contenance du réservoir amovible (L) | 4,9 | |||
| Poids (kg) | 6,2 | |||
| Type de mèche | K |
- A réglage optimal maximum ** Valeurs spécifiées à titre indicatif
Votre appareil est couvert par une garantie de 2 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :
1 Nous rejetons expressément toute autre demande d'indemnisation, y compris en cas de préjudice indirect. 2 La réparation ou le changement de pièces effectués dans la période de garantie n'entraine pas la reconduction de la garantie. 3 La garantie ne s'applique pas dans les cas suivants : modifications apportées à l'apparéil, usage de pièces non d'origine, réparations de l'apparéil effectuées par des tiers.
4 Les pièces sujettes à l'usure normale, comme la mèche, les piles, l'allumeur et la pompe à main ne sont pas couvertes par la garantie. 5 La garantie s'applique uniquement si vous présentez le bon d'achat d'origine, daté et ne portant pas de modifications. 6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*. 7 Les frais d'expédition et les risques liés à l'envoi de l'appareil ou de ses pièces sont toujours à la charge de l'acheteur.
En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.
- Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer l'appareil mais éteignez-le immédiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.
10 Conseils pour une utilisation en toute sécurité
- Veiller à ce que les enfants soient conscients de la présence d'un appareil allumé et des risques représentés.
- Ne jamais déplacer l'appareil lorsqu'il est allumé ou encore chaud. Ne pas remplir ou entretenir l'appareil lorsqu'il est allumé ou encore chaud.
- Placer l'appareil à une distance minimale de 1,5 mètres des murs, rideaux et autres équipements. (Fig. L)
- Ne pas utiliser l'appareil dans un local poussiéreux ou dans un courant d'air. Dans les deux cas, l'appareil ne sera pas optimal.
- Éteindre toujours l'appareil avant d'aller vous coucher.
- Stocker et déplacer le combustible uniquement dans des réservoirs et bidons appropriés à cet effet.
- S'assurer que le combustible n'est pas exposé à la chaleur ou à des variations de température extrêmes. Stocker toujours le combustible dans un endroit tempéré, sec et à l'abri de la lumière (l'exposition aux rayons solaires altère la qualité du combustible).
- Ne jamais utiliser l'appareil dans des locaux où se trouvent des gaz ou des émanations toxiques (gaz d'échappement ou émanations de peinture, par exemple).
- Attention, la grille de l'appareil devient brûlante. Ne jamais recouvrir l'appareil : risque d'incendie.
- Veiller toujours à une aération suffisante.
Reemplacement de la méche
ATTENTION: S'ASSURER TOUJOURS QUE L'APPAREIL EST ÉTEINT ET FROID AVANT D'ENTREPRENDRE LE REMPLACEMENT DE LA MÉCHE.
1 Libérer l'extincteur automatique en repoussant l'arrêt manuel vers le bas. 2 Déposer les trois (3) vis papillons fixant la chemise de l'appareil et soulever cette dernière. Déposer les piles du logement de piles. 3 Soulever la chambre interne de l'appareil de l'ouverture dans le tube d'air primaire. 4 Déposer les trois (3) écrous à oreille autour du réglage de mèche. Soulever le réglage de mèche hors de l'appareil en le déplaçant lentement vers l'arrière et l'avant. 5 Introduire deux doigts entre la bande orange sur la mèche et le réglage de mèche. Après avoir relevé les trois (3) broches des rainures, replier la mèche et la déposer. 6 Placer le réglage de mèche dans sa glissière. Puis, aligner les deux (2) ouvertures dans le réglage de mèche : 1) les rainures diagonales dans la partie fixe du réglage de mèche et 2) les rainures dans les pièces mobiles du réglage de mèche contrôlées par le bouton de réglage de mèche. 7 Plier la nouvelle mèche en quartiers et l'insérer dans le réglage de mèche par le dessous du réglage de mèche. Placer l'une des broches dans l'ouverture d'alignement. Si vous éprouvez des difficultés, tourner lentement le bouton de réglage de mèche dans le sens horaire. Insérer ensuite les deux autres broches, en tournant si nécessaire le bouton de réglage de mèche. 8 Repousser légèrement toute la circonférence de la mèche contre le réglage de mèche afin de s'assurer qu'elle est correctement en place. 9 Abaisser le réglage de mèche dans le réservoir de combustible, en guidant la queue de la mèche afin qu'elle soit adaptée au tube d'air primaire et correctement en place. Diriger le bouton de réglage de mèche vers le devant de l'appareil. S'assurer que le réglage de mèche est correctement centré sur les boulons.
du réservoir de combustible.
REMARQUE : L'espace entre le réglage de mèche et le tube d'air primaire doit être le même sur tout le pourtour.
REMARQUE: S'assurer que le sommet du réglage de mèche et le sommet du tube d'air primaire sont à la même hauteur. Si cela n'est pas le cas, la flamme risque d'être irrégulière.
10 Serrer les trois (3) écrous à ailette se trouvant autour du réglage de mèche.
11 Tourner le réglage de mèche afin de vous assurer que la mèche monte et descend facilement. APRÈS RÉMPLACEMENT DE LA MÉCHE, VÉRIFIER LE BON FONCTIONNEMENT DE L'EXTINCTEUR AUTOMATIQUE. La hauteur de la mèche doit être de 5 mm lorsque le bouton de réglage de mèche est tourné entièrement dans le sens horaire. Veiller à tout jours procéder à cette vérification.
REMARQUE: Si la mèche ne se déplace pas facilement et régulièrement ou que la hauteur de mèche n'est pas de 4-6 mm, ne pas utiliser l'appareil. Désassembler et reprendre les opérations du point 6 à 11.
REMARQUE: Si la tête de la mèche présente des bords effilochés, couper les bords avec précaution avec des ciseaux. Ne JAMAIS couper dans le corps même de la mèche.
12 Replacer la chambre de l'appareil interne sur le dessus du tube d'air primaire.
13 Replacer la chemise de l'appareil sur le réservoir de combustible et la fixer en position avec les trois (3) vis papillons. Replacer les piles dans le logement de piles. S'assurer que la chambre de apparéil interne est correctement placée en déplaçant vers la gauche et la droite le levier de chambre de apparéil à cable.
S'assurer une nouvelle fois du fonctionnement correct de l'extincteur automatique.
REMARQUE: Avant d'allumer une nouvelle mèche pour la première fois, tourner la mèche dans sa position la plus BASSE et attendre qu'elle s'imprégne entièrement de combustible pendant trente (30) minutes environ.
4, Rue Jean Sibelius
B. P.185-76410
Sotteville-sous-le-Val
tel: +33 2 32 96 07 47
fax: +33 2 32 96 07 77
email: pvgfrance@zibro.com
Listener Gases
Bridge Street
