Soort product	Mobiele vloeibare brandstof bijverwarming
Merk	ZIBRO
Model	MONNLIGHTER
Aanbevolen brandstof	Paraffine (Zibro Extra of Zibro Kristal)
Verwarmingsvermogen	2,50 kW
Geschikt voor ruimtevolume	40 tot 90 m³
Brandstofverbruik	0,26 L/u (208 g/u)
Brandstofduur	19,0 uur
Tankinhoud	4,9 L
Afmetingen (L x B x H)	388 x 388 x 474,5 mm
Gewicht	6,2 kg
Soort lont	K
Ontsteking	Elektrisch (ontstekingsspoel, C-batterijen 1,5V)
Inbegrepen accessoires	Handbediende brandstofpomp, batterijen
Garantie	2 jaar (exclusief slijtageonderdelen)
Regelmatig onderhoud	Reinigen met vochtige doek, vervangen van batterijen en lont
Veiligheid	Automatische blusser, handmatige stop, veiligheidsafstand 1,5 m
Slijtageonderdelen	Lont, batterijen, ontsteker (ontstekingsspoel), handpomp
Buitengebruik	Mogelijk op stabiele ondergrond en beschut tegen weersinvloeden

Veelgestelde vragen - MONNLIGHTER ZIBRO

Welke brandstof gebruiken voor de ZIBRO MONNLIGHTER kachel?

Gebruik uitsluitend hoogwaardige paraffine zoals Zibro Extra of Zibro Kristal. Ongeschikte brandstof kan teerafzettingen, geuren en een kortere levensduur van het apparaat veroorzaken.

Waarom gaat mijn apparaat niet aan?

Controleer eerst of de batterijen correct zijn geplaatst en voldoende zijn opgeladen. Zorg ervoor dat de tank voldoende brandstof bevat en dat de lont goed is doorweekt (wacht 30 minuten na het vullen). Als het probleem aanhoudt, kan de ontsteker defect zijn; neem contact op met uw verkoper.

Hoe stel ik de vlamhoogte in?

Wacht na het ontsteken 10 tot 15 minuten tot de vlam zichtbaar wordt. Gebruik de lontverstelknop om de hoogte in te stellen: rechtsomdraaien verhoogt, linksomdraaien verlaagt. De vlam moet zich tussen de minimale en maximale markeringen in de handleiding bevinden.

Wat te doen als er rook of roet ontstaat?

Controleer of de verbrandingskamer waterpas staat (verplaats deze voorzichtig). Pas de vlamhoogte aan. Zorg dat u geschikte en niet-verlopen brandstof gebruikt. Als het probleem aanhoudt, reinig dan het apparaat en neem contact op met uw verkoper.

Het apparaat gaat vanzelf uit, waarom?

Dit kan komen door een lege tank, onvoldoende ventilatie (open een raam), brandstof van slechte kwaliteit of een versleten lont. Controleer ook of de automatische blusser per ongeluk is geactiveerd.

Hoe onderhoud ik mijn ZIBRO MONNLIGHTER kachel?

Reinig het apparaat regelmatig met een vochtige doek. Vervang de batterijen als ze zwak zijn. Laat de lont af en toe opbranden tot de brandstof op is om de levensduur te verlengen. Schakel een verkoper in voor reparaties.

Welke veiligheidsafstanden moeten worden aangehouden?

Plaats het apparaat op minimaal 1,5 meter van brandbare voorwerpen (muren, gordijnen, meubels). Gebruik het niet in een stoffige ruimte of in de tocht. Zorg altijd voor voldoende ventilatie.

Hoe bewaar ik het apparaat aan het einde van het seizoen?

Laat alle resterende brandstof opbranden in een goed geventileerde ruimte. Laat afkoelen, reinig het apparaat, verwijder de batterijen en berg het op in de originele verpakking, beschermd tegen stof. Gebruik het volgende seizoen nieuwe brandstof.

Kan ik het apparaat buiten gebruiken?

Ja, op een stabiele en vlakke ondergrond, beschut tegen regen, sneeuw en wind. Stel het niet bloot aan weersinvloeden en houd u aan de veiligheidsafstanden.

Hoe vervang ik de lont?

Zorg dat het apparaat uit en koud is. Volg de stappen in de handleiding: verwijder de mantel, de binnenkamer, de lontverstelling, en plaats dan de nieuwe lont, let op de uitlijning. Controleer na vervanging de lonthoogte (4-6 mm) en de goede werking van de blusser.

GEBRUIKSAANWIJZING MONNLIGHTER ZIBRO

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw Zibro, het A-merk onder verplaatsbare kachels. U hebt een kwaliteitproduct aangeschaft, waar u nog vele, vele jaren plezier van zult hebben, mits u de kachel verantwoord gebruikt.

Lees waarom eerst deze gebruiksaanwijzing, voor een optimale levensduur van uw Zibro.

Wij geen u namens de fabrikant 24 maanden garantie op alle optredende materiaal- en fabricagefouten.

We wensen u veel warmte en comfort met uw Zibro.

Met vriendelijke groet,

PVG International b.v.

Afdeling klantenservice

1 LEES EERST DE GEBRUKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW ZIBRO-DEALER.

3 VOUW VOOR HET LEZEN DE LAATSTE PAGINA UIT.

HET GEBRUK IN HOOFDLIJNEN

Dit zijn in grote lijnen de stappen die u moet nemen om uw Zibro te gelebruiken. Voor de precieze handelingen verwijzen wij u�arde HANDLEIDING (pag. 77 en verder).

1 Verwijder al het verpakkingsmaterial (zie paragraaf A).
2 Vul de brandstoftank 8; na 30 minuteskest u de kachel ontsteken (zie paragraaf B, afb. F).
3 De batterijen in de batterijhouser plaatsen (zie paragraaf A, afb. D).
4 Controller of de verbrandingskamer 4 loodrecht staat (zie paragraaf C, aflb. l).
5 Ontsteek de kachel door de knop voor kousverstelling ② zo ver mogetijk maar rechts te draaien en verwolgens de ontstekingsknop ③ zachtjes maar beneden te drukken (zie paragraaf C, afb. H).
6 Laat de kachel 10 tot 15 minutes opwarmen voor u de vlam instelt (zie paragraaf D).
7 De kachel uitschakelen (zie paragraaf E).

In het begin ruikt de kachel bij het ontsteken 'nieuw'.
- Brandstof op een koele, donkere plaats bewaren.
- Brandstof is beperkt houdbaar. leder stook-seizoen met{nieuwe brandstof beginnen.
- U bent verzekerd van de juiste kwaliteit brandstof als u Zibro Extra of Zibro Kristal gebruikt.
- Wonneer u van merk of type brandstof wisselt, dient u de resterende brandstof in de kachel eerst volledig op te lately branden.

BELANGRIJKE ONDERDELEN

Veiligheidsknop (voorooduitscha-keling)
Knop voor verstellen van kous
③ Ontsteker
4 Verbrandingskamer
Hendel verbrandingskamer
6 Brandstof indicator
Rooster
8 Brandstoftank
Ontstekingsspiraal
10 Batterijhouser
Draag beugel
12 Brandstoftank dop

BELANGRIJK VOOR INGEBRUIKNAME

ZORG VOOR VOLDOENDE VENTILATIE

Voor ieder model is de minimale ruimte gespecifieerd, waarin u de kachel veilig zonder extra ventilatiekest gebruiken (zie paragraaf J). Wanner een ruimte kleiner is dan opgegeven in de specificatie dient u alkijd een raam of deur op een kier (± 2,5cm) te latent. Wij adviseren dit ook voor sterk geisoleerde of tochtvrijekamers en/of op hoogtes boven 1500 meter. De kachel schakelt automatisch uit wanner er nicht voldoende ventilatie (zuurstof) is. De kachel is Niet geschikt voor gebruik in kelders of ondergrondse ruimtes.

BUITEN GEBRUIK

Uw Moonlighter is geschikt voor gebruik in de tuin of op het terras. Zorg voor stabieleplaatsing op een vlakke ondergrond. De Moonlighter Nietblootstellen aan regen, hagel, sneeuw, etc. Om de veriligheid te waarborgen en roetvorming te voorkomen de Moonlighter Niet gebruiken bij sterke wind.

Plaats de Moonligther op minimaal 1,5 meter afstand van Licht ontvlambare en brandbare zaken; let op bij toepassing onder (tent)luifels.

DE JUISTE BRANDSTOF

Uw Zibro kachel is ontworpen op gebruik van kwalitatief hoogwaardige watervrije, zuivere petroleum zoals Zibro Extra of Zibro Kristal. Alleen dit soort brandstof staat garant voor een schone en goede verbranding. Brandstof van mindere kwaliteit kan oorzaak� van:

overmatige teeraanslag op glasfiber kous en onvolledige verbranding
▶ beperkte levensduur van de kachel
rook-en/ofgeuroverlast
aanslag op rooster of gloeikousje

Gebruik de juiste brandstof voor veilige, efficiente en comfortabele warmte.

Informeer bij uw Zibro dealer voor de juiste brandstof bij uw type kachel.

Alleen de juiste brandstof staat garant voor veilige, efficiente en comfortabele warmte.

Alleen met de juiste brandstof bent u verzekerd van een veilig, efficien en comfortabel gebruik van uw Zbro.

HANDLEIDING

A INSTALLATIE VAN DE KACHEL

1 Verwijder uw Zibro kachel zorgvuldig uit de doos en controllerer of de volgen-de zaken meegeleverd�:

batterijen
een handmatig te bedieren brandstofpomp
de gebruiksaanwijzing

Bewaar de doos en het verpakkingsmaterial voor opslag en/of vervoer.

2 Verwijder het verpakkingsmaterialaal van rooster 7 (afb. A, B, C).
3 Vul de brandstoftank zoals beschreiben in paragraf B.
4 Plaats de batterijen aan de achterzijde van de kachel in de houder (afb. D). Controller of de positieve en negatieve polen corresponderen met de + en - tekens van de batterijhouser.
5 Zorg voor stabieleplaatsing op een vlakke ondergrond.
6 Uw kachel is nu gebruikskaar.

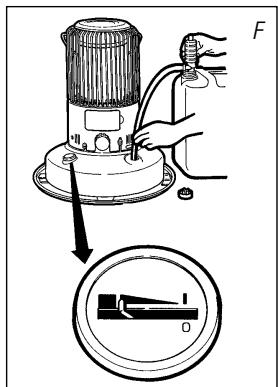

B BRANDSTOFTANK VULLEN

Vul de brandstoftank nicht in de woonkamer (knoeien is nicht uitgesloten). Volg de hierna beschreiben stappen:

1 Controller of de kachel uitgeschakeld is.
2 Steek de rechte slang van de brandstofhevel in de petroleumtank. Verwijder de brandstof tankdop van de kachel (afb. E) en steek de flexibele slang in de opening van de brandstoftank (afb. F).
3 Sluit de klep aan de bovenkant van de pomp (draai met de klok mee).
4 Druk op de pomp tot de brandstof begint te lopen.
5 Als u ziet dat deze vol is, stop dan met vullen door de knop boven op het pompje waar los te draaien (aar links). Maak de tank nooit te vol.
6 Verwijder de hevel zorgvuldig, zodat de resterende petroleum terug in de petroleumtank kan druppelen. Hierna de brandstoftankdop goed afluiten (Afb. G) en alle gemorste brandstof - zowel van de tank als van de andere onderdelen - verwijderen.

Attentie: zorg ervoor dat u de tank nicht boven het maximum vult. Verwarmde petroleum zet uit, waardoor de tank na inschakeling van de kachel over kan lopen.

INSCHAKELEN VAN DE KACHEL

Opmerking 1: als u uw kachel de allereerste keer inschakelt, doe dat dan buiten uw woonkamer, in uw garage of in een andere tochtvrije ruimte. Laat de kachel ongeveer 15 minuten branden, zodate des beschemende olie op de verbrandingsonderdelen kan verbranden. U voorkomt hiermee dat de verbrandingsluchtjes in uw woonkamer blijven hangen. DIT IS DE NOODZAKELIJK wanner u voor de allereerste keer uw kachel aanzet.

Opmerking 2: als u uw kachel de eerste keer vult of na een langeperiode weeer bijvult, dient u 30 minuten te wachten voor u uw kachel aanzet zodat de kous zich met brandstof kan vullen. De kous kan beschadigen als deze nicht volledig is doordrenkt met brandstof.

De kachel alleen aanzetten met de ontstekingsknop. Nooit lucifers of aanstekers gebruiken.

Volg de hiernavolgende stappen:

1 Draai de knop voor aanpassing van de kous met de klok mee tot deze stopt (afb. H). De kous bereikt zijn maximale lenghte. Als de kous in de kachel omhoog komt, geeft de knop een lichte waarstand en hoort u het geluid van het opwinden van een klok. Nadat de kous de correcte hoogte heeft, is het automatische noodstopmechanisme volledig operabel.De onstekingshendel Licht indrukken. De ontstekingspiraal要去 gloeien en de kous aanraken. De onstekingshendel loslaten wanner de vlam verschijnt. De kous verstelknop is nu zowel maar links als rechts te verstellen om de vlamhoogte in te stellen.

ATTENTIE: bij problemen met het ontsteken van de kous, de onstekingshendel zachtjes terugduwen tot de ontstekingsspiraal de kous Niet meer raakt.

Controleer alkijd of de verbrandingskamer ④ loodrecht staat nadat u de kachel aangezet heeft. U controleert dit door de hendel (afb. I) ⑤ in een vloeiende beweging Licht van links maar rechts te verplaatsen. Als de brandstofkamer Niet loodrecht staat,+zijn roet- en rookontwikkeling het gevolg.

D INSTellen VLAMHOOGTE

Nadat de kachel is ingeschakeld, duurt het ongeveer 10 tot 15 minuten voor de vlam in de verbrandingskamer te zien is. Dan pas kurz u controleren of de kachel de juiste vlamhoogte heeft. Wanner de vlam te hoog brandt kan dat rook- en roetontwikkeling tot gevolg hebben, als de vlamhoogte te laag is ontstaat er stank. Op de pagina gegenover het vouwblad vindt u de toegestane minimum en maximum vlamhoogte (afb. M). De vlam kan ingesteld worden met de kous verstelknop ② (afb. H).

Een te lage vlam kan veroorzaakt worden door:

te weinig brandstof (tank vullen)
slechte kwaliteit brandstof (neem contact op met uw dealer)
te weinig ventilatie (raam of deur op kier zetten)
▶ slijtage aan de kous (neem contact op met uw dealer of verwang de kous, zie paragraaf L)

E HET UITZETTEN VAN DE KACHEL

Draai de kous verstelknop zover möglichk gegen de klok in (ondeveer 1/8 slag) (afb. J). Draai na een paar minuten nogmaals zover möglichk gegen de klok in (ondeveer een halve slag) Binnen enkele seconden is de vlam gedoofd en slaat de kachel af.

ATTENTIE: wonneer u de kachel gewoon uitschakelt, DOET U DIT NIET volgens de "Handmatige Uitschakelmethode" of via activeren van de "Automatische Dover" door de kachel—heen en wee ter schudden. Deze methodes veroorzaken ongewenste stank, rook- en roetontwikkeling. Gebruik de verstelknop voor de kous om de kacheluit te schakelen.

F STORING, OORZAKEN EN OPLOSSINGEN

Wanner u een storing via onderstaande instructies Niet op=kunt losesn, neem dan contact op met uw Zibro dealer.

DE ONTSTEKING WERKT NIET

De batterijen zichn Niet goed in de houder geplaatst. Controleren (afb. D).
De batterijen zijn te zwak voor ontsteking. Vervangen (afb. D).
De brandstof is op of de kous is verrangen. Na vullen en terugplaatsen van de brandstoftank pas na 30 minutes de kachel ontsteken.
U duwt de ontstekingsschuif 3 te krachtig maar beneden. Minder hard indrukken (hoofdstuk C).
Ontstekingsspiraal is kapot 9. Neem contact op met uw dealer.

ONREGELMATIGE VLAM EN/OF ROET EN/OF STANK

Gebruik hendel ⑤ om de kamer loodrecht te zetten, wanneer de hendel gemakkelijk van links maar rechts geschoven kan worden staat de kamer loodrecht.

De vlamhoogte is nicht goed ingesteld.

Zie afb. M en de instructies in paragraaf D.

De gekrukke brandstof is over de houdbaarheidsdatum geen.

leder stookseizoem nieuwe brandstof beginnen.

U gebruikt nicht de juiste brandstof.

Zie JUISTE BRANDSTOF (paragraaf 'Vóör ingebruikname').

Stofvlokken onderin de kachel.

Neem contact op met uw dealer.

Neem contact op met uw dealer.

De brandstoftank is leeg.

Zie paragraaf B.

Het onderste reservoir bevat water.

Neem contact op met uw dealer.

De bovenkant van de kous is hard geworden.

Laat de kachel leegbranden (paragraaf G). Gebruik de juiste brandstof.

De gebruike brandstof is over de houdbaarheidsdatum geen.

leder stookseizoemnietnuewebrandstofbeginnen.

DE KACHEL BLIJFT TE LAAG BRANDEN

De kous is te kort.

Neem contact op met uw dealer.

Voor u de brandstofank vulde, was de tank zo goed als leeg.

Na vullen en terugplaatsen van de brandstoftank pas na 30 minutes de kachel ontsteken.

U gebruikt nicht de juiste brandstof.

Zie JUISTE BRANDSTOF (paragraaf 'Vóör ingebruikname').

De ruimte is nicht voldoende geventileerd.

Laat een raam of deur een tijdje openstaan.

DE KACHEL BRANDT TE HARD, DE VLAMHOOGTE KAN NIET GEREGELD WORDEN

De gebruikte brandstof is te vluchtig.

Zie JUISTE BRANDSTOF (paragraaf 'Vór ingebruikname').

De kous is te lang.

Neem contact op met uw dealer.

ignition coil

ONDERHOUD

Uw kachel heeft weinig onderhoud nodig. Het is darüber wel belangrijk om stof en vlekkenijdig met een vochtige doek te verwijderen. Bij normala gebruik zich er maar drie onderdelen die slijten:

1. DE BATTERIJEN

De batterijen=kunt u zelfervangen. Gebruike batterijen nicht bij het gewone huisvuil gooien, maar als Klein chemisch afval verzamelen en aanbieden.

2. DE KOUS

Om de levensduur van de glasfiber kous te verlengen, dient u de kachel - als de vlam zwakker worden - volledig leeg te lately branden tot deze vanzelf uitgaat. Wij adviseren de kachel buiten de woonruimte te lately leegbranden vanwege de geur die ontstaat.

3. ONTSTEKINGSSPIRAAL

De ontstekingsspiraal gaat langer mee als u de kachel op de juiste manier ontsteekt. Vervang de batterijen op vrijd en druk de ontstekingsschakelaar Niet te hard in. Als de gloeidraad gebroken is dient u de spiraal te verrangen.

Verwijder zich nooit kachelonderdelen, maar neem contact op met uw dealer voor reparaties.

Laat de kachel afkoelen voor er met schoonmaken of reparaties begonnen worden.

Aan het einde van het stookseizoen de kachel volledig leeg lately branden en op een goede plek opslaan. Volg onderstaande procedure:

1 De kachel buiten de woonkamer ontsteken en volledig leeg lately branden.
2 Laat de kachel afkoelen.
3 De kachel schoonmaken met een vochtige doek en droogwrijven.
4 De batterijen uit de houder 10 verwijderen en op een droge plaats bewaren.
5 De kachel, bij voorkeur in de originele verpakking, opslaan in een stofvrijeruiimte. Ongebruikte brandstof kan Niet tot het volgende stookseizoen bewaard worden. Restbrandstof aanbieten als Klein chemisch afval.
6 leder stockseizoen met{nieuwe brandstof beginnen. Volg de instructies (vanaf paragraaf A en zoals gespecificeerd) als u de kachel weeat gebruiken.

TRANSPORT

Om te voorkomen dat de kachelijdens transport brandstof lekt neemt u de volgende maatregelen:

1 Laat de kachel afkoelen.
2 Verplaats de kachel.altijdrechtop.

J SPECIFICATIES

Ontsteking	elektrisch	Afmetingen (mm)	breedte	388
Brandstof	petroleum	(incl. vloerplaat)	diepte	388
Verwarmingscapaciteit (kW)*	2,50		hoogte	474,5
Ruimte capaciteit (m3)	40-90	Accessoires:	handpompje
Brandstofverbruik (L/hr)*	0,26		batterijen type C, 1,5V
Brandstofverbruik (g/hr)*	208
Brandduur per tank (hr)*	19
Inhoud tank (L)	4,9
Gewicht (kg)	6,2
Koustype	K

* maximaal vermogen
** Richtwaarden

K DE GARANTIEVOORWAARDEN

U krijgt op uw kachel 24 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

1 Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2 Reparatie of vervanging van onderdelen binnen de garantietermijn leidt nicht tot verlenging van de garantie.
3 De garantie geldt nicht wanner veranderingen zijn aangebracht, Nietoriginele onderdelen zijn gemonteerd of reparatives aan de kachel zich verricht door derden.
4 Onderdelen die aan normale slijtage onderhevig zijn, zoals de batterijen, het ontstekingsspiraal, de kous en het brandstofhevelpompje, vallen buiten de garantie.
5 De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als waarop geen veranderingen zijn aangebracht.
6 De garantie geldt nicht bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van verkeerde of verouderde brandstof. Verkeerde brandstof kan zelfs gevaarlijk zijn*.

7 De verzendkosten en het risico van het opsturen van de kachel of onderdelen waarvan, komen algijd voor rekening van de koper.

Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanner deze geen uitkomst biedt, geef de kachel dan in reparatie bij uw dealer.

• Licht ontvlambare stoffen können bijvoorbeeld leiden tot een oncontroleerbare verbranding, met uitslaande vlammen als gevolg. Probeer in dat geval nooit de kachel te verplaatsen, maar zet de kachel onmiddelijk UIT (zie hoofdstuk E). In nooodgeallen kut u een brandblusser gebruiken, maar dan uitsluitend van het type B: een koolzuur- of poederblusser.

10 TIPS VOOR VEILIG GEBRUIK

1. Maak kinderen.altijd attent op de brandende kachel.
2. De kachel nicht verplaatsen als hij brandt of nog warm is. Niet vullen of schoonmaken als de kachel brandt of nog warm is.
3. Plaats de kachel minstens 1,5 meter van de muur, gordijnen en meubels (afb. L).
4. Gebruik de kachel Niet in erg stoffige of zeer droge ruimten. In beiden gevallen brandt de kachel Niet optimaal.
5. Schakel de kachel uit voor u maar bed gaat.
6. Brandstof alleen opslaan en vervoeren in geschikte tanks of jerrycans.
7. Brandstof Niet aan hitte of extreme temperatuurschommelingen bloatstellen. Brandstof bewaren op een koele, droge en donkere plek (zonlicht tast de kwaliteit aan).
8. De kachel nooit gebruiken in ruimten waar schadelijke gassen of dampen hangen (bijv. uitlaatgassen of verfdamp).
9. Het rooster van de kachel wordt warm. Als het rooster afgedekt is kan er brand ontstaan.
   10.Zorg algijd voor voldoende ventilatie.

L DE KACHEL UITSCHAKELEN EN VOLLEDIG AF LATEN KOELEN VOOR DE KOUS VERVANGEN WORDT.

1 De automatische dover uitschakelen door de uitschakelknop met de hand in te drukken.
2 Verwijder de drie (3) handschroeven van de kachelmantel en til de mantel op. Verwijder de batterijen.
3 Til de binnenste kachelkamer uit de opening in de hoofdluchtleiding.
4 Verwijder de drie (3) vleugelmoeren rond de kousversteller. De kousversteller door voorzichtig worden en weeber bewegen uit de kachel tilen.
5 Twee vingers:tussen de orangje band op de kous en de kousversteller schuiven. Na verwijderen van de drie (3) pennenuit de sleuf,de kous opvouwen en verwijderen.
6 De kous op de slee pleatsen. De twee (2) openings in de kousversteller uitlijnen: 1) de diagonale sleuven in het vaste onderdeel van de kousversteller en 2) de sleuven in de bewegende onderdelen van de kousversteller die door de kousversteller knop worden bewogen.
7 Vouw de neue kous in vieren en plaats die via de onderkant in de kousversteller. Steek een van de pennen in een van de uitlijnopeningen. Als u watstand voelt, de kousversteller knoplicht met de klok mee draaien. Hierna de andere twee pinnen terugsteken, ook hier indien nodig de knop draaien.
8 Tot slot de kous over de hele omtrek zachtjes gegen de versteller drukken, zodate u zeker weet dat de kous stevig vastzit.
9 Laat de kousversteller in de brandstoftank zakken, houd hierbij het uiteinde van de kous vast zodat het uiteinde gelijkmatig om de hoofdluchtleiding sluit. Richt de kousversteller knop�ak voorkant van de kachel. Let op dat de kousversteller precies in het midden over de boute np de brandstoftank geplaatst worden.

ATTENTIE: De ruimte:tussen de kousversteller en hoofdluchtleiding moet aan alle kanten gelijk+zijn.

ATTENTIE: Zorg dat de bovenkant van de kousversteller en de bovenkant van de hoofdluchtleidingdezelfde hoogte hebben, anders branden de vlammen ongelijkmatig.

10 Draai de drie (3) vleugelmoeren rond de kousversteller vast.

11 Draai de kousversteller knop rond om te controleren of de kous soepel te verstellen is. CONTROLER NA HET VERVANGEN VAN DE KOUS DE WERKING VAN DE AUTOMATISCHE DOVER. De koushoogte moet 5 mm,zijn als de knop helemaal opengedraaid is, controllerer dit.

ATTENTIE: Gebruik de kachel Niet als de kous nicht soepel op en neer beweegt of als de hoogte geen 4-6 mm is. Uit elkaar halen en stappen 6 tot en met 11 herhalen.

ATTENTIE: rafelranden/scheurtjes aan de bovenkant van de kous zorgvuldig afknippen. KNIP NIET in de schacht van de kous.

12 Plaats de binnenste kachelkamer terug boven de hoofdluchtleiding.

13 Breng de kachelmantel waar aan en zet die vast met de drie (3) handschroeven. De batterijen waar in de houderplaatsten. Controller door middel van het maar links en rechts bewegen van de hendel van de verwarmingskabel of de kachelmantel goed is geinstalleerd.

Controleer nogmaals of de automatische dover goed functioneert.

ATTENTIE: voor u de nieuwe kous gaat gebruiken: de kous in de laagste stand zetten, zodat de kous in ongeveer dertig (30) Minutes volledig doordrenkt is met petroleum.
