Tipo de produto	Soprador de folhas com função aspirador e triturador
Marca	MTD
Modelo	BV3100
Motor	2 tempos, refrigerado a ar, cilindrada 31 cm³
Potência máxima	0,75 kW (1 hp) de acordo com ISO 8893
Rotação nominal (soprador)	7200 rpm
Rotação nominal (aspirador)	6800 rpm
Marcha lenta	3600-4200 rpm
Velocidade de sopro máxima	290 km/h
Fluxo de ar máximo	12,1 m³/min
Taxa de trituração	até 10:1
Capacidade do saco do aspirador	35,24 litros
Tipo de combustível	Gasolina sem chumbo misturada com óleo 2 tempos (40:1)
Capacidade do tanque	385 ml

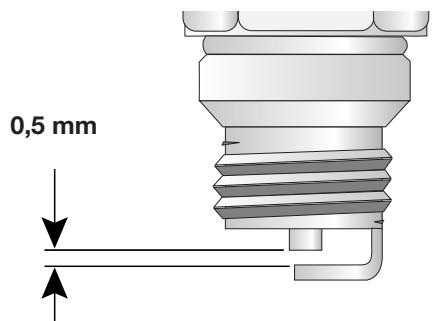

Vela de ignição	Champion RDJ7Y (folga 0,5 mm)
Peso (sem combustível, com tubo e saco vazio)	6 kg
Nível de potência sonora (rotação nominal)	109 Lweq dB(A)
Vibrações (dianteira, rotação nominal)	8,61 m/s²
Vibrações (traseira, rotação nominal)	10,46 m/s²
Funções principais	Sopro, aspiração, trituração
Acessórios fornecidos	Tubo soprador/aspirador, saco aspirador, arnês, manual
Manutenção recomendada	Limpeza do filtro de ar a cada 10 h, substituição da vela a cada 25 h
Segurança	Parada do motor, uso obrigatório de óculos e proteção auditiva

Perguntas frequentes - BV3100 MTD

Que tipo de combustível usar no soprador BV3100?

Utilize uma mistura de gasolina sem chumbo fresca e óleo 2 tempos de alta qualidade na proporção de 40:1 (5 L de gasolina para 125 ml de óleo). Não armazene o combustível por mais de 60 dias.

Como dar partida no motor do BV3100?

Coloque o interruptor em LIGADO, coloque a alavanca na posição soprador, pressione a bomba de combustível 10 vezes lentamente, afogador na posição 1, acelerador em rápido, puxe o starter até ouvir um ruído de partida, então coloque o afogador na posição 2 e puxe 1 a 3 vezes. Após a partida, coloque o afogador na posição 3.

Como limpar o filtro de ar?

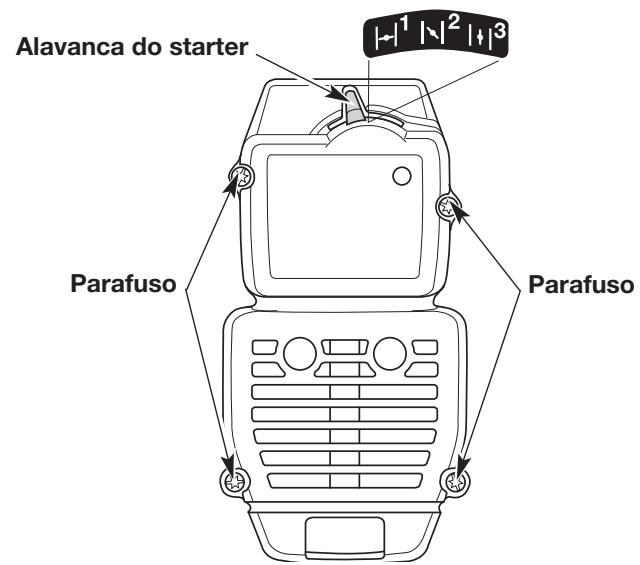

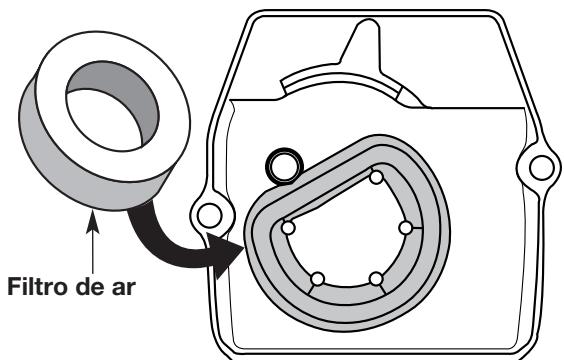

Remova a tampa do filtro de ar/silencioso (parafuso T20). Retire o filtro, lave com detergente e água, enxágue, seque completamente. Embeba levemente com óleo limpo, pressione para remover o excesso e recoloque. Realize esta operação a cada 10 horas de funcionamento.

O que fazer se o motor não der partida?

Verifique se o tanque contém combustível fresco e bem misturado. Pressione 10 vezes a bomba de combustível. Se o motor estiver afogado, coloque o afogador na posição 3 e puxe várias vezes. Limpe ou substitua a vela de ignição se necessário. Em tempo frio (abaixo de 4°C), puxe o starter 10 a 15 vezes.

Como usar o aparelho no modo aspirador?

Dê partida no motor, coloque a alavanca de seleção na posição inferior (modo aspirador). Prenda o arnês, incline levemente o tubo e faça um movimento de varredura para aspirar detritos leves. O saco enche e tritura os resíduos.

Como esvaziar o saco do aspirador?

Pare o motor e deixe o rotor parar. Pressione os travas do adaptador do saco, remova o saco, desganche-o, abra o zíper e esvazie-o. Agite o saco para remover a poeira, feche e reinstale.

Quais precauções de segurança são essenciais?

Use sempre óculos de proteção e proteção auditiva. Mantenha crianças e animais a mais de 15 m. Nunca use o aparelho em local fechado. Pare o motor antes de qualquer intervenção. Não direcione o soprador para pessoas ou janelas.

Como armazenar o aparelho por um longo período?

Drene o tanque de combustível, faça o motor funcionar até parar. Deixe esfriar, remova a vela, despeje 30 ml de óleo de motor no cilindro, puxe suavemente o starter para distribuir o óleo e recoloque a vela. Guarde em local seco e trancado.

Qual é a proporção da mistura óleo/gasolina?

A proporção é de 40:1, ou seja, 5 litros de gasolina sem chumbo para 125 ml de óleo 2 tempos de alta qualidade. Misture em um recipiente separado antes de encher o tanque.

Como desobstruir um tubo ou rotor entupido?

Desligue o motor e deixe o rotor parar completamente. Remova o tubo e o saco. Use um bastão ou haste para remover os detritos que obstruem o tubo ou o rotor. Nunca coloque as mãos no interior.

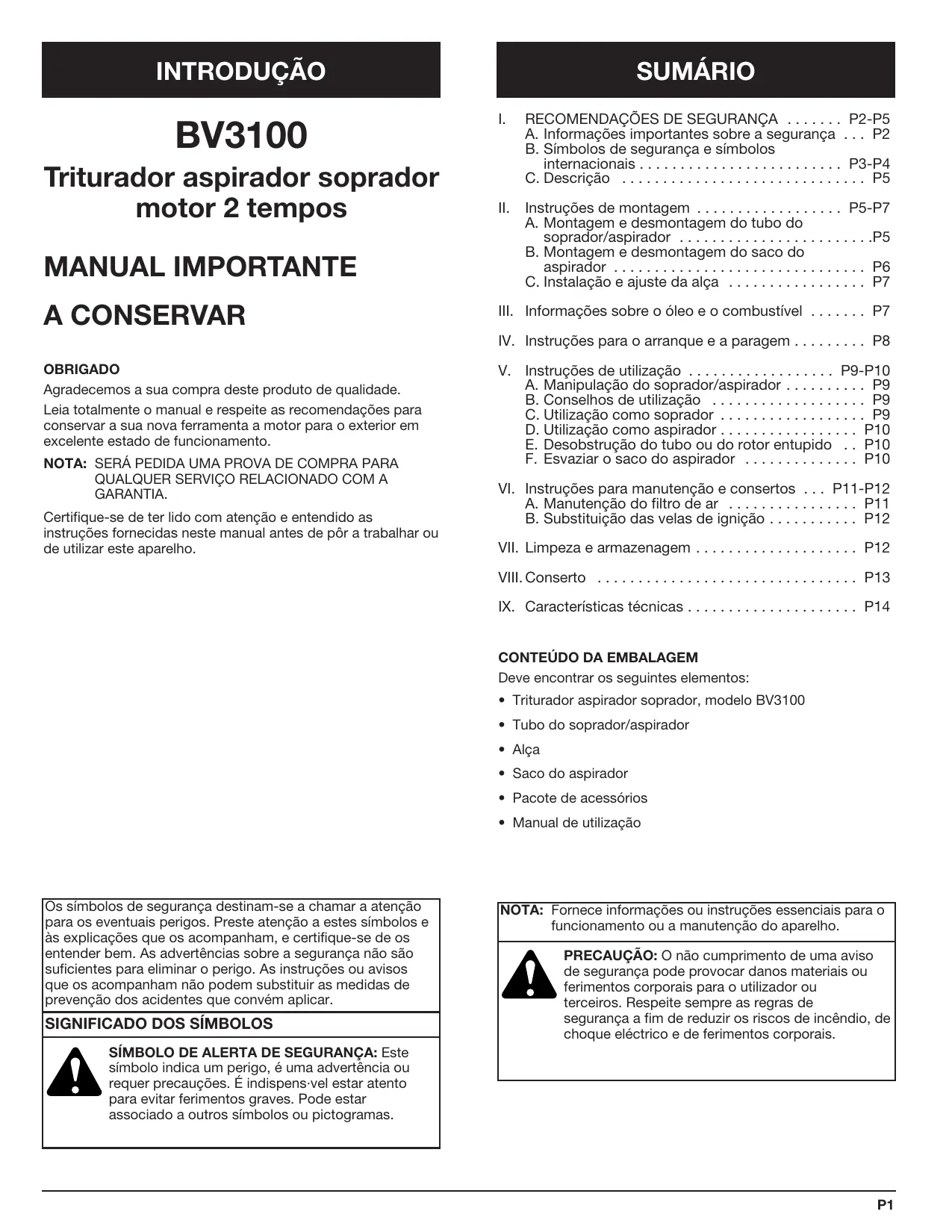

MANUAL DE UTILIZADOR BV3100 MTD

Agradecemos a sua compra deste produto de qualidade.

Leia totalmente o manual e respeite as recomendações para conservar a sua nova ferramenta a motor para o exterior em excelente estado de funcionamento.

NOTA: SERÁ PEDIDA UMA PROVA DE COMPRA PARA QUALQUER SERVIÇO RELACIONADO COM A GARANTIA.

Certifique-se de ter lido com atenção e entendido as instruções fornecidas neste manual antes de pôr a trabalhar ou de utilizar este aparelho.

Os símbolos de segurança chamam a atenção para os eventuais perigos. Preste atenção a esses símbolos e às explicações que os acompanham, e certifique-se de os entender bem. As advertências sobre a segurança não são suficientes para eliminar o perigo. As instruções ou avisos que os acompanham não podem substituir as medidas de prevenção dos acidentes que convém aplicar.

SÍMBOLO DE ALERTA DE SEGURANÇA: Este símbolo indica um perigo, é uma advertência ou requer precauções. É indispensável estar atento para evitar ferimentos graves. Pode estar associado a outros símbolos ou pictogramas.

SUMÁRIO

I. RECOMENDAÇÕES DE SEGURANÇA . . . . . P2-P5

A. Informações importantes sobre a segurança . . . P2 B. Símbolos de segurança e símbolos internacionais . P3-P4 C. Descrição P5

II. Instruções de montagem P5-P7

A. Montagem e desmontagem do tubo do soprador/aspirador .P5 B. Montagem e desmontagem do saco do aspirador P6 C. Instalação e ajuste da alça P7

III. Informações sobre o óleo e o combustível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IV. Instruções para o arranque e a paragem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

V. Instruções de utilização P9-P10

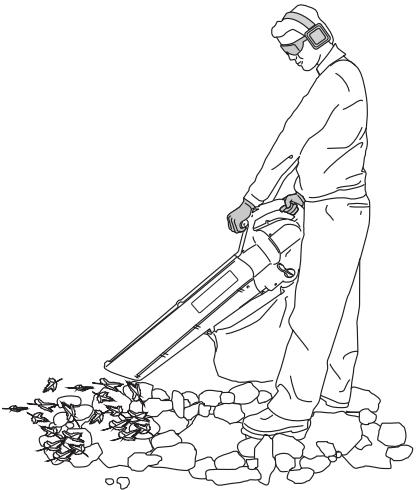

A. Manipulação do soprador/aspirador . P9 B. Conselho de Utilização P9 C. Utilização como soprador P9 D. Utilização como aspirador . P10 E. Desobstrução do tubo ou do rotor entupido . . P10 F. Esvaziar o saco do aspirador P10

VI. Instruções para manutenção e consertos . . . P11-P12

A. Manutenção do filtro de ar P11 B. Substituição das velas de ignição P12

VII. Limpeza e armazenagem P12 VIII. Conserto P13 IX. Características técnicas P14

CONTEÚDO DA EMBALAGEM

Deve encontrar os seguintes elementos:

• Triturador aspirador soprador, Modelo BV3100
• Tubo do soprador/aspirador Alça
• Saco do aspirador
• Pacote de acessórios
• Manual de utilização

NOTA: Fornece informações ou instruções essenciais para o funcionamento ou a manutenção do aparelho.

PRECAUÇÃO: O não cumprimento de uma norma de segurança pode provocar danos materiais ou ferimentos corporais para o usuário ou terceiros. Respeite sempre as regras de segurança a fim de reduzir os riscos de incêndio, de choque elétrico e de ferimentos corporais.

RECOMENDAÇÕES DE SEGURANÇA

INFORMAÇÕES IMPORTANTES SOBRE A SEGURANÇA

LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR O APARELHO

• Leia as instruções com atenção. Familiarize-se com os comandos e o modo de utilização do seu aparelho.
• Controle o aparelho antes de utilizá-lo. Substitua as peças danificadas. Verifique se não há fuga de combustível. Certifique-se de que todos os sistemas de fixação estão bem instalados e que todos os elementos estão fixados corretamente. O não cumprimento destas regras pode provocar ferimentos corporais para o utilizador ou para as pessoas que estão próximas, assim como uma deterioração do aparelho.
• Atenção aos riscos de ferimento na cabeça, nas mãos e nos pés.
• Afaste as crianças, as visitas e os animais da área. Devem estar a uma distância de pelo menos quinze metros. Mesmo a esta distância, os riscos de projeções persistem. O uso de óculos de proteção é aconselhável para as pessoas que estão próximas. Se alguém se aproximar, desligue imediatamente o motor.

RECOMENDAÇÕES DE SEGURANÇA PARA OS APARELHOS A GASOLINA

ATENÇÃO: A gasolina é altamente inflamável e os vapores de gasolina podem explodir no caso de contacto com uma chama. Tome as seguintes precauções:

• Guarde sempre o combustível em recipientes especialmente concebidos e aprovados para armazenar este tipo de produtos.
• Evite criar uma fonte de ignição antes de derramar combustível. Não ponha o motor a trabalhar quando os vapores de gasolina não estiverem dissipados.
• Pare sempre o motor e deixe-o arrefecer antes de encher o depósito. Nunca remova a tampa do depósito ou acrescente combustível quando o motor estiver quente. Desaperte lentamente a tampa do depósito para reduzir a pressão no depósito.
• Retire o saco do aspirador antes de efetuar o abastecimento em combustível.
• Efetue a mistura e o abastecimento no exterior, em local limpo e bem ventilado, onde não haja faíscas nem chamas. Retire lentamente a tampa do depósito, só depois de ter parado o motor. Não fume quando acrescenta ou mistura o combustível.

DURANTE A UTILIZAÇÃO

• Nunca ponha o aparelho a trabalhar nem o utilize numa sala ou num edifício fechado. A inalação dos fumos de escape pode ser mortal. Utilize este equipamento unicamente no exterior, numa zona bem ventilada.
• Use óculos de proteção e proteções auditivas quando utilizar este aparelho. Em presença de poeira, use uma máscara anti-poeira.
• Nunca utilize este aparelho sem o equipamento apropriado. Instale sempre o tubo do soprador/aspirador e o saco do aspirador e verifique se o saco está totalmente fechado.
• Desligue o motor e ponha-o na posição Parado para qualquer operação de limpeza ou de manutenção, para instalar ou retirar o tubo do soprador/aspirador ou o saco do aspirador. O aparelho deve estar parado e o rotor não deve rodar mais para evitar qualquer contacto com as lâminas em rotação.
• Evite qualquer arranque acidental. Esteja na posição de arranque quando puxa pela corda de lançamento. O utilizador e o aparelho devem estar em posição estável durante o arranque. Veja as Instruções para o arranque e a paragem.
• Não utilize o aparelho de modo descuidado. Mantenha sempre uma boa posição e um bom equilíbrio.
• Não toque no motor nem no escape. Estes elementos ficam extremamente quentes quando o aparelho está em funcionamento. Depois de parado, permanecem quentes durante um curto momento.
• Não utilize este aparelho se as peças estiverem mal apertadas ou danificadas. Efetue a reparação antes de utilizar o aparelho.
• Utilize unicamente peças sobresselentes da marca MTD para a reparação deste aparelho. Estas peças estão disponíveis no seu distribuidor autorizado. Não utilize peças, acessórios ou elementos não homologados por MTD para este aparelho. Isso poderia provocar ferimentos graves para o utilizador, danificar o aparelho e anular a garantia.
• Quando o motor está a trabalhar, não ponha o aparelho sobre nenhuma superfície exceto uma superfície resistente e limpa. Os detritos como a gravilha, a areia, a poeira, a erva, etc., poderiam ser aspirados e descarregados pela abertura de evacuação, o que poderia danificar o aparelho, provocar estragos ou causar ferimentos graves ao utilizador ou às pessoas que estão próximas.
• Mantenha as mãos, o rosto e os pés afastados de qualquer peça em movimento. Não toque no rotor e não tente pará-lo quando está em rotação.
• Nunca utilize este aparelho para espalhar produtos químicos, adubos ou outras substâncias suscetíveis de conter compostos tóxicos.

QUANDO UTILIZA O APARELHO COMO SOPRADOR

• Nunca dirija o soprador para as pessoas ou os animais, ou para as janelas. Dirija sempre os detritos soprados para uma direção onde não haja pessoas, animais, janelas nem objetos sólidos como árvores, carros, muros, etc.

QUANDO UTILIZA O APARELHO COMO ASPIRADOR

• Este aparelho destina-se a apanhar materiais secos como folhas, relva, pequenas hastes e restos de papel. Não tente aspirar detritos húmidos ou água, pois pode danificar o seu soprador aspirador. Não aspire metal, restos de vidro, etc., pois pode estragar seriamente o rotor.

OUTRAS ADVERTÊNCIAS DE SEGURANÇA

• Deixe arrefecer o motor antes de arrumar ou transportar o aparelho. Proteja o aparelho para o transporte.
• Arrume o aparelho em local seco, fechado à chave ou em altura, para impedir uma utilização não autorizada ou danos. Mantenha-o fora do alcance das crianças.
• Nunca mergulhe o aparelho nem o molhe com água ou qualquer outro líquido. Mantenha as pegas secas, limpas e sem resíduos. Limpe o aparelho antes de cada utilização; veja as instruções da secção "Limpeza e armazenagem".

CONSERVE ESTAS INSTRUÇÕES

RECOMENDAÇÕES DE SEGURANÇA

SÍMBOLOS DE SEGURANÇA E SÍMBOLOS INTERNACIONAIS

O presente manual de utilização descreve os símbolos e pictogramas de segurança e internacionais suscetíveis de aparecer neste aparelho. Leia o manual de utilização para obter informações completas sobre a segurança, a montagem, o funcionamento, a conservação e a manutenção do seu material.

SÍMBOLO

SIGNIFICADO

Este símbolo indica um perigo, é uma advertência ou requer precauções. Pode estar associado a outros símbolos ou pictogramas.

- ATENÇÃO - LER MANUAL DE UTILIZAÇÃO

Leia o manual de utilização e respeite todas as instruções e recomendações de segurança. O não cumprimento destas instruções pode provocar ferimentos graves para o utilizador e/ou para as pessoas que estão próximas.

- USAR PROTEÇÕES OCULARES E AUDITIVAS

ATENÇÃO: As projeções de objetos e o nível sonoro podem provocar lesões nos olhos e uma perda auditiva. Use óculos de proteção e uma proteção auditiva ao utilizar o aparelho. Recomendamos o uso de uma máscara protetora, quando necessário.

- MANTER QUALQUER PESSOA AFASTADA

ATENÇÃO: Todas as pessoas que estão próximas, especialmente as crianças, assim como os animais, devem estar a uma distância de pelo menos 15 metros da zona onde o aparelho é utilizado.

- ESCORVAMENTO

Premir 10 vezes, lentamente e ao contrário, a bomba de escorvamento.

GASOLINA SEM CHUMBO

Utilize somente gasolina sem chumbo, limpa e nova.

- ÓLEO

Consulte o manual de utilização para conhecer o tipo de óleo a utilizar.

AS PROJEÇÕES DE OBJETOS PODEM PROVOCAR FERIMENTOS GRAVES

ATENÇÃO: Mantenha-se afastado da saída do soprador. Nunca oriente o soprador para si nem para terceiros. O soprador pode provocar projeções. Não utilize o aparelho se os equipamentos e protetores adequados não estiverem instalados.

RECOMENDAÇÕES DE SEGURANÇA

SÍMBOLO

SIGNIFICADO

• INTERRUPTOR

LIGAR

• INTERRUPTOR

DESLIGAR

• ATENÇÃO: SUPERFÍCIE QUENTE

Não toque no escape nem no cilindro quente. Pode queimar-se. Estes elementos aquecem bastante quando o aparelho está em funcionamento. Depois de parado, permanecem quentes durante um curto momento.

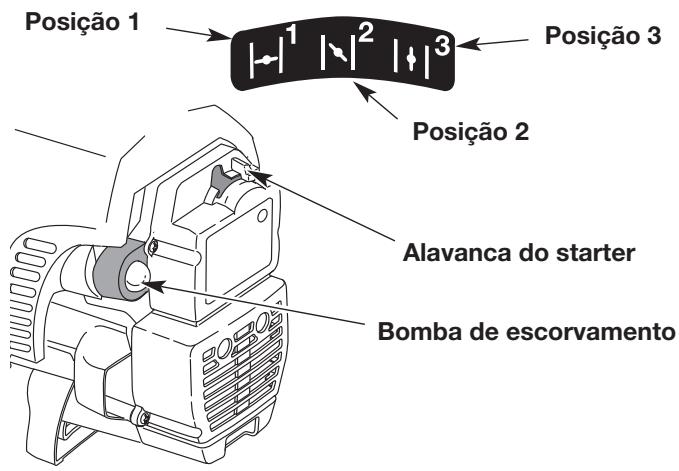

ALAVANCA DE STARTER

1 - Posição starter. 2 - Posição intermédia. 3 - Posição plena potência.

• SOPRADORES E SOPRADORES/ASPIRADORES - A TURBINA PODE PROVOCAR FERIMENTOS GRAVES

ATENÇÃO: Pare o motor e deixe parar o rotor antes de instalar ou de substituir o tubo ou o saco, ou antes de qualquer operação de limpeza ou de manutenção.

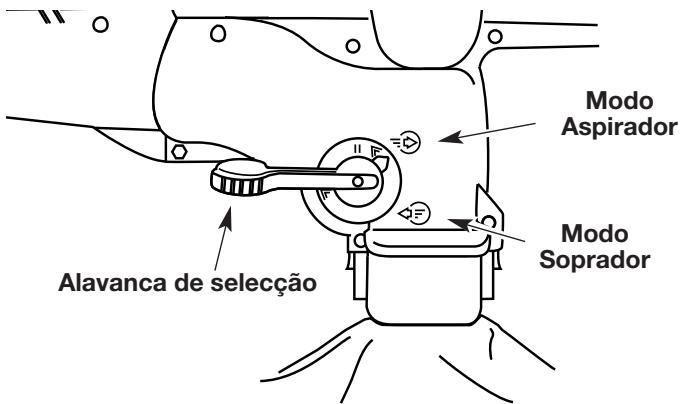

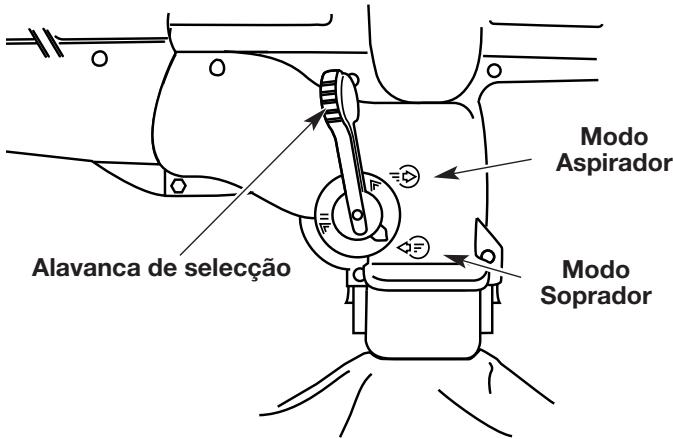

ALAVANCA DE SELEÇÃO SOPRADOR/ASPIRADOR

A - Modo Aspirador B - Modo Soprador

• CONTROLO DO ACELERADOR

Indica uma velocidade alta ou muito alta.

• CONTROLO DO ACELERADOR

Indica uma velocidade ao ralenti, baixa ou muito baixa.

RECOMENDAÇÕES DE SEGURANÇA

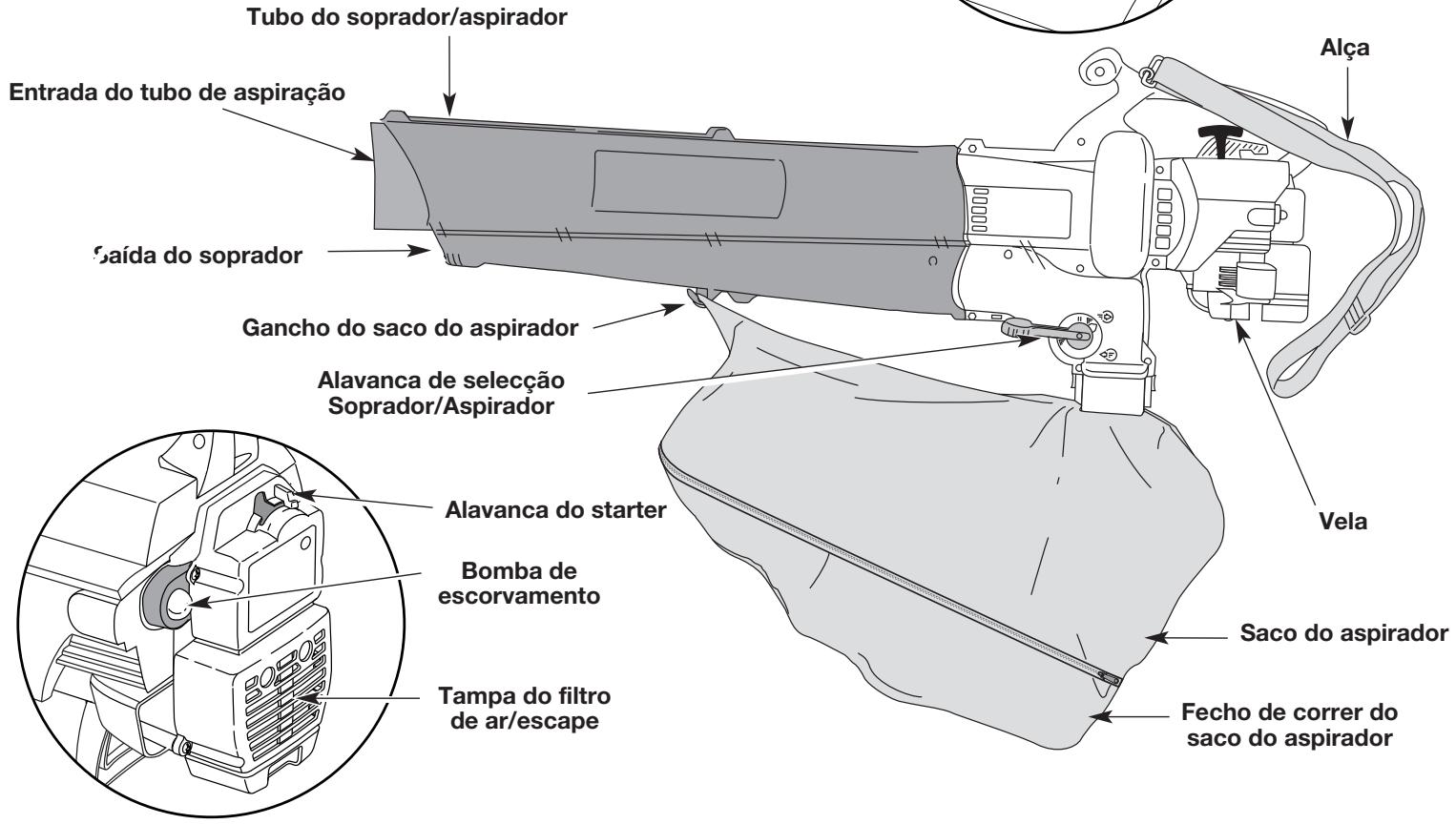

DESCRIÇÃO

UTILIZAÇÃO

Como soprador:

Como aspirador:

• Limpeza de pátios, garagens, caminhos, portões, muros de vedação, cercas, etc.
• Recolha de folhas, resíduos leves, etc.

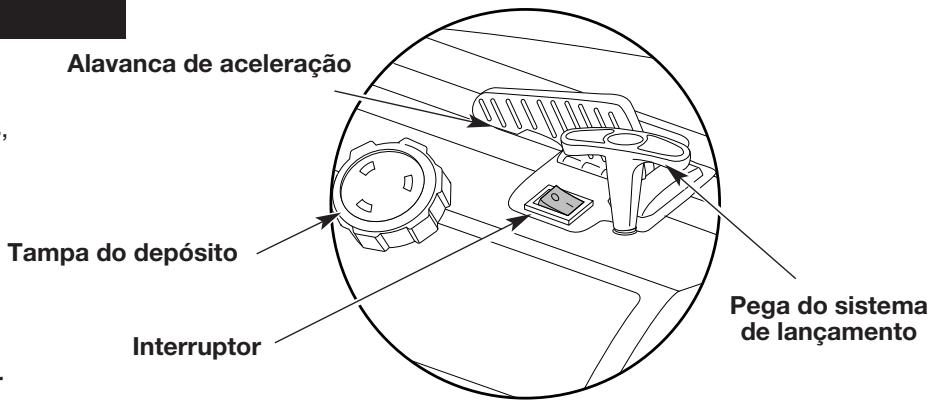

Alavanca de aceleração

INSTRUÇÕES DE MONTAGEM

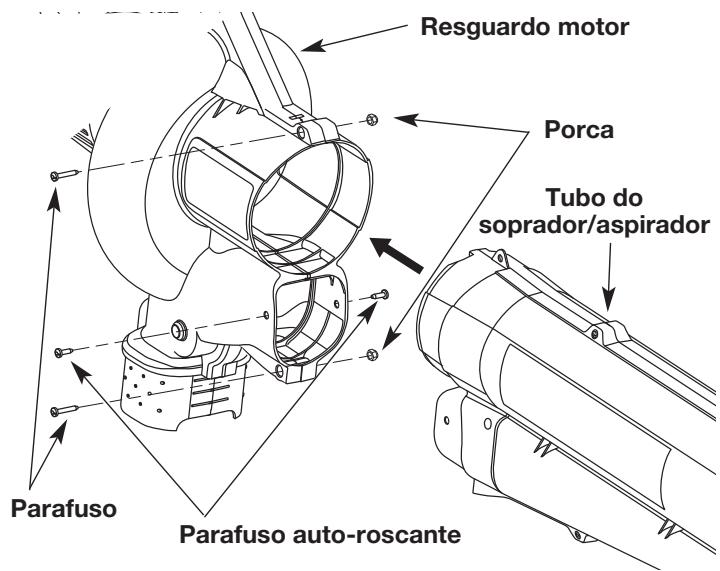

MONTAGEM E DESMONTAGEM DO TUBO DO SOPRADOR/ASPIRADOR

Montagem

NOTA: O tubo do soprador/aspirador é fornecido não montado neste aparelho. É necessário instalá-lo para usar o aparelho facilmente e com toda a segurança.

1. Retire os parafusos e as porcas do pacote de acessórios.
2. Introduza o tubo do soprador/aspirador na abertura do resguardo do motor, para que os orifícios dos encaixes do tubo do soprador/aspirador fiquem alinhados com os furos dos parafusos do resguardo (Fig. 1).
3. Introduza os 2 (dois) parafusos T20 Torx 8-32 x 3/4 no lado direito do resguardo do motor e as 2 (duas) porcas no lado esquerdo do resguardo do motor (Fig. 2).
4. Aperte bem os parafusos, mas não os aperte demais.
5. Instale os 2 (dois) parafusos auto-roscantes T20 Torx 8-16 x 3/4" restantes nos orifícios situados de cada lado do resguardo (Fig. 2). Aperte-os bem, mas não os aperte demais.

INSTRUÇÕES DE MONTAGEM

Fig. 1

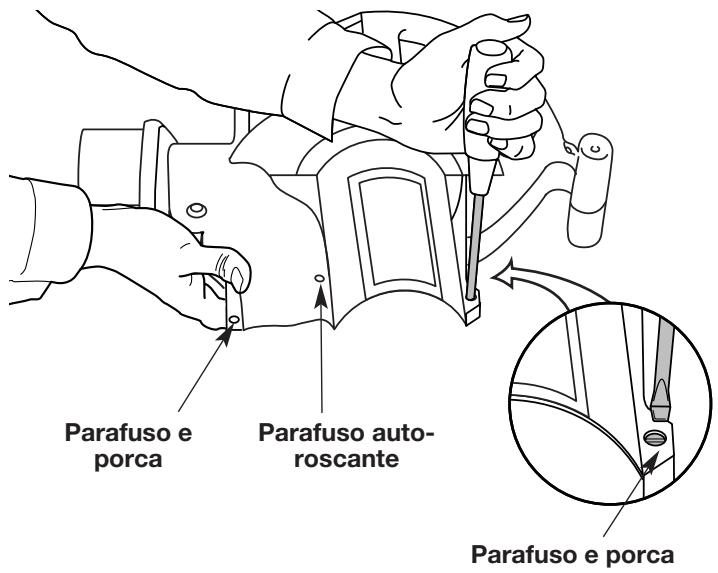

Desmontagem

ATENÇÃO: Para evitar ferimentos graves, pare o motor e deixe parar o rotor antes de montar ou desmontar o tubo.

1. Retire os 2 (dois) parafusos auto-roscantes de cada lado do resguardo.
2. Retire os 2 (dois) parafusos e porcas que fixam o tubo do soprador/aspirador ao resguardo (Fig. 1).

NOTA: Guarde cuidadosamente os acessórios para poder usá-los mais tarde. 3. Retire o tubo do soprador/aspirador do resguardo motor. 4. Coloque o tubo do soprador/aspirador no sítio antes da utilização.

Fig. 2

MONTAGEM E DESMONTAGEM DO SACO DO ASPIRADOR Montagem

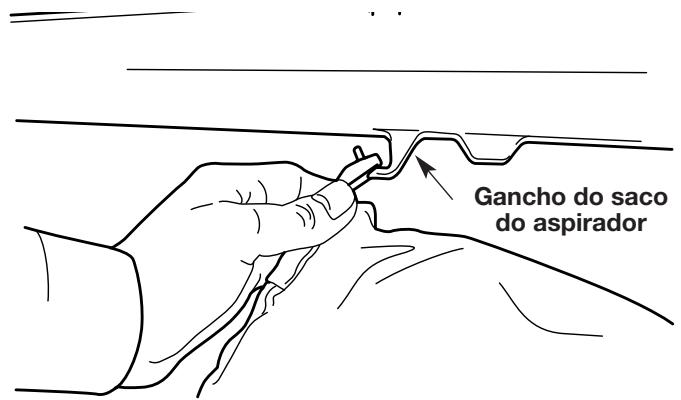

1. Prenda o saco do aspirador no gancho situado no tubo do soprador/aspirador (Fig. 3)

Fig. 3

1. Faça deslizar o adaptador do saco de aspiração no tubo de evacuação dos detritos do resguardo. Empurre o adaptador para engatar os encaixes de outros lados e fixar quando o saco no aparecido (Fig. 4).

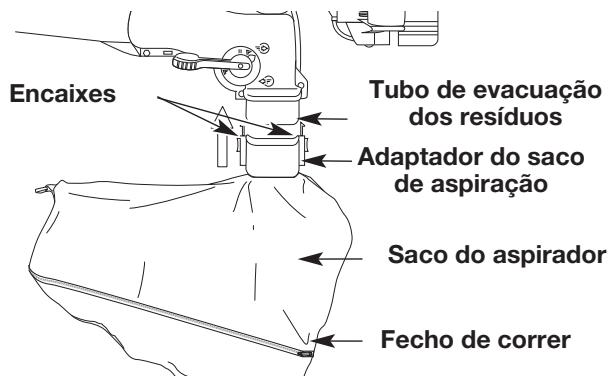

Desmontagem

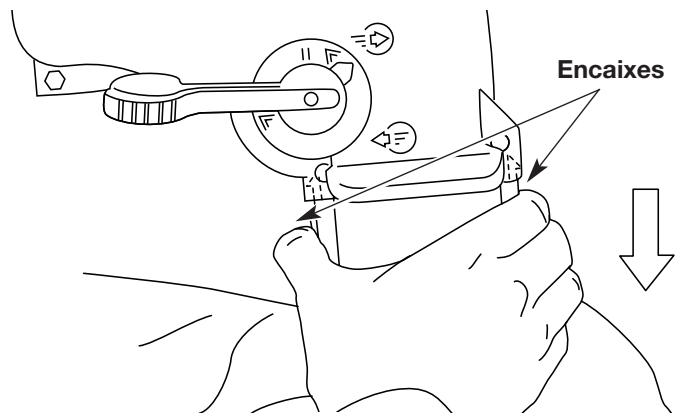

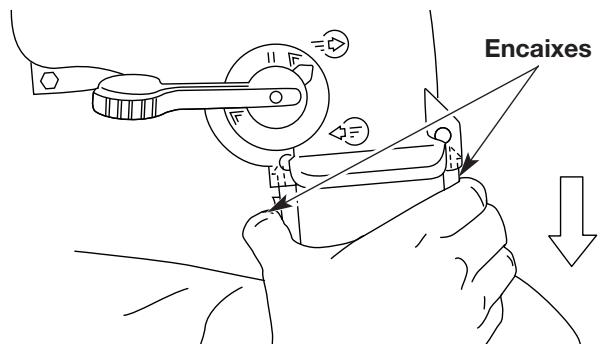

1. Aperte os encaixes de cada lado do adaptador do saco de aspiração e retire o saco do aspirador do aparelho (Fig. 5).
2. Solte o saco do aspirador do gancho.

Fig. 4

Fig. 5

INSTRUÇÕES DE MONTAGEM

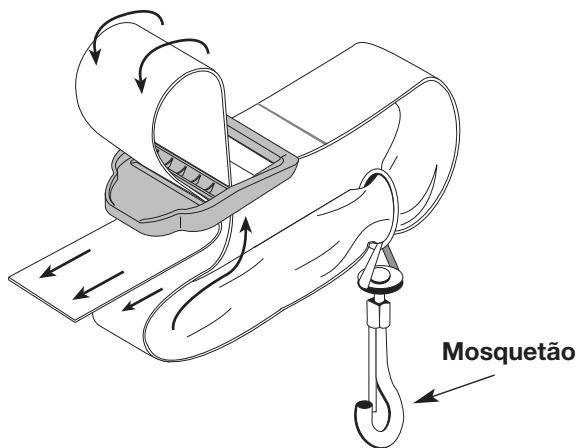

INSTALAÇÃO E AJUSTE DA ALÇA

NOTA: Ponha a alça e ajuste-a, mas não a prenda no anel de fixação antes de pôr o motor a trabalhar.

1. Passe a correia pelo meio da fivela.
2. Puxe a correia e introduza-a na fenda da fivela (Fig. 6).
3. Estenda totalmente a alça.

Fig. 6

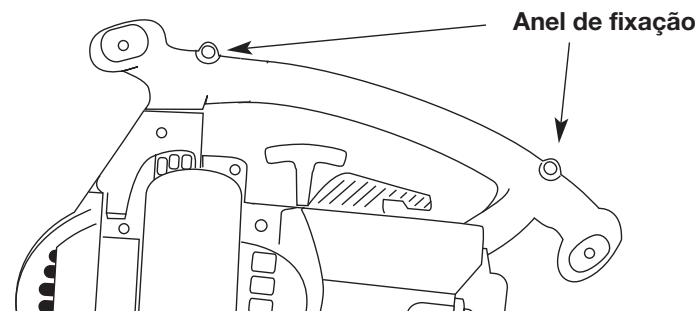

1. Prenda o mosquetão metálico da alça ao anel de fixação situado no cimo da pega (Fig. 7).

Fig. 7

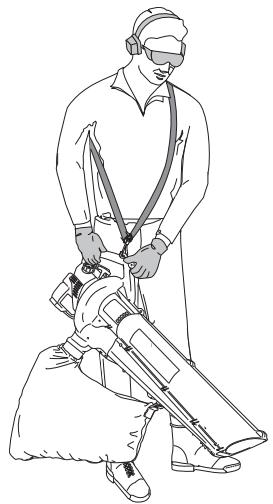

1. Passe a alça por cima da cabeça e ponha-a no ombro (Fig. 8).

Fig. 8

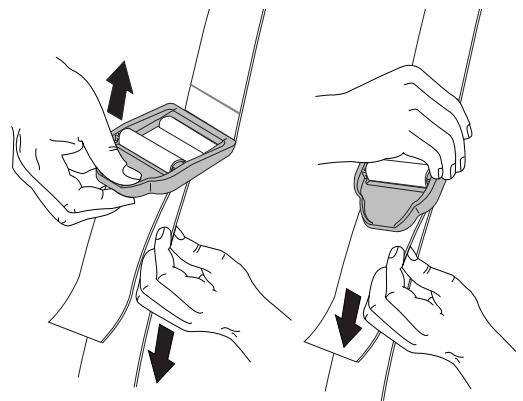

1. Estando na posição de utilização (Fig. 8), ajuste o comprimento da alça conforme o seu tamanho.
2. Para alongar a alça, puxe a correia para baixo quando levantar a extremidade da fivela (Fig. 9).
3. Para encurtar a alça, faça passar maior comprimento de correia na fivela quando segurar a fivela (Fig. 9).

Fig. 9

INFORMAÇÕES SOBRE O ÓLEO E O COMBUSTÍVEL

O uso de combustível velho e/ou indevidamente misturado é geralmente a principal causa do mau funcionamento da unidade. Não deixe de usar combustível fresco e limpo, e de seguir rigorosamente as instruções para fazer a mistura correta de combustível e óleo.

Use um óleo de alta qualidade, formulado especialmente para uso em motores de dois tempos, resfriados a ar.

AVISO: O petróleo (gasolina) é extremamente inflamável e seus gases podem explodir se inflamados. Desligue sempre o motor e deixe que esfrie antes de encher o tanque de combustível. Não fume quando estiver enchendo o tanque. Cuide para manter faíscas e chamas afastadas da área.

INSTRUÇÕES PARA MISTURA DO ÓLEO E DO COMBUSTÍVEL

Misture bem 5 litros de gasolina sem chumbo com 125 ml de óleo de motor de dois tempos numa lata de combustível separada (40:1). Não misture os dois diretamente no tanque de combustível do motor.

INSTRUÇÕES PARA O ARRANQUE E A PARAGEM

INSTRUÇÕES PARA O ARRANQUE

1. Misture a gasolina e o óleo. Encha o depósito com esta mistura. Consulte as instruções para a mistura do óleo e da gasolina.

ATENÇÃO: Para evitar ferimentos graves, retire sempre o saco do aspirador antes de efetuar o abastecimento com combustível. Saturado de combustível, o saco poderá representar um perigo de incêndio.

NOTA: A alça deve estar ajustada e instalada no ombro, mas não deve estar presa no anel de fixação antes de o aparelho arrancar.

NOTA: A posição rápido está à direita. A alavanca de aceleração fica no sítio quando não for acionada. O facto de pôr a alavanca em modo Soprador impede o saco do aspirador de se encher no arranque do motor.

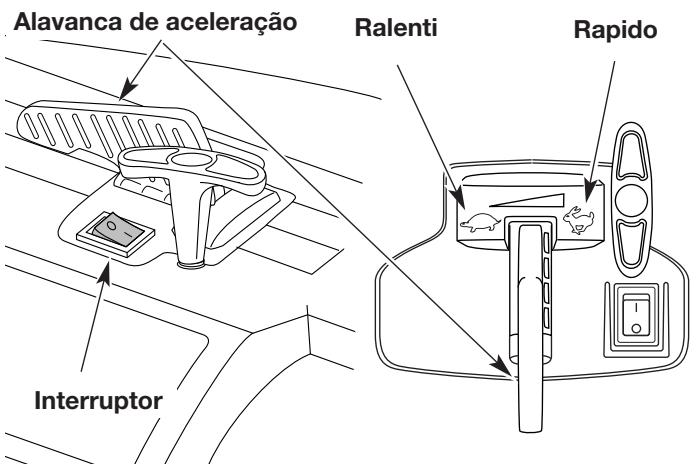

1. Colocar o interruptor na posição FUNCIONAMENTO [I] (Fig. 10).
2. Ponha a alavanca de seleção soprador/aspirador na posição alta (modo Soprador). Veja a secção "Utilização como soprador".
3. Aperte e solte 10 vezes a bomba de escorvamento, lenta e completamente. O combustível deve ser visível na bomba (Fig. 11). Se não for visível, premir mais vezes até que apareça.
4. Coloque a alavanca do starter na posição 1 (Fig. 11).
5. Com o aparelho no chão, passe a alavanca de aceleração para a posição rápido ( ) (Fig. 10).

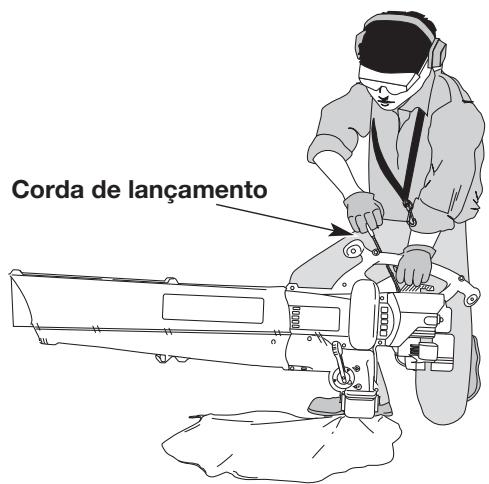

6. Puxe energicamente pela corda de lançamento (Fig. 12). Repita este movimento até que o motor faça um ruído de arranque (geralmente após 2 a 5 tentativas).
7. Coloque a alavanca do starter na posição 2 (Fig. 11).

NOTA: O aparelho não funciona na posição 1. 9. Puxe energicamente a corda de lançamento 1 a 3 vezes para arrancar o motor (Fig. 12). NOTA: A unidade utiliza Advanced Starting Technology™, que reduz significativamente o esforço necessário para o arranque do motor. Tem que puxar a corda de arranque suficientemente para fora de modo a ouvir o motor a

Fig. 10

Fig. 11

tentar arrancar. Não é necessário puxar a corda energicamente, dado que não existe uma resistência rígida ao puxar. Tenha em conta que este método de arranque é extremamente diferente (e muito mais fácil) daquilo a que poderá estar habituado.

1. Se o motor não arrancar, repita as etapas 4 a 7.
2. Deixe o motor aquecer durante 5 a 10 segundos. Ponha a alavanca do starter na posição 3 (Fig. 11).
3. Mantenha-se em posição de uso e segure algo ao anel de fixação.

NOTA: Se forem encontradas dificuldades durante o arranque da unidade ou se esta estiver a funcionar a temperaturas extremas (inferiores a 4°C [40°F], ou superiores a 32°C [90°F]), consultar a seção de Resolução de Problemas.

INSTRUÇÕES PARA A PARAGEM

1. Ponha a alavanca de aceleração na posição de ralenti ( ) (Fig. 10). Deixe o motor arrefecer trabalhando ao ralenti.
2. Pressione e mantenha pressionado o botão de ignição na posição de parado, ou "STOP" [O] até que o motor pare totalmente (Fig. 10).

Fig. 12

INSTRUÇÕES DE UTILIZAÇÃO

MANIPULAÇÃO DO SOPRADOR/ASPIRADOR

Antes de utilizar o aparelho, mantenha-se na posição adequada (Fig. 13) e use roupas e acessórios adequados, como botas, óculos de proteção, uma proteção auditiva, luvas, calças e roupa de mangas compridas.

Fig. 13

CONSELHOS DE UTILIZAÇÃO

• Certifique-se de que o saco do aspirador está bem fechado antes de utilizar o aparelho.
• Certifique-se de que o aparelho não está orientado para pessoas ou para detritos dispersos antes de arrancar.
• Verifique se o aparelho está em bom estado de funcionamento e se os tubos e resguardos estão corretos.
• Verifique que o estojo é adequado.
• Segure sempre o aparelho com as duas mãos durante a utilização. Mantenha firmes os manípulos ou pegas da frente e traseira.
• Para reduzir o risco de perda auditiva associada ao nível sonoro, é necessário usar uma proteção auditiva.
• Preste atenção às crianças, animais, janelas abertas, automóveis lavados e sopre os resíduos para outra direção.
• Depois de utilizar um soprador ou outro aparelho, LIMPE-O! Despeje os resíduos na lata do lixo.

1. Ponha o motor a trabalhar. Veja a secção "Instruções para o arranque e a paragem".
2. Ponha a alavanca de seleção do soprador/aspirador na posição alta (modo Soprador) (Fig. 14).

NOTA: Nunca utilize o aparelho com a alavanca na posição intermédia. 3. Passe a alça por cima da casa, ponha-a no ombro e em seguida ajuste-a. Veja a secção "Instalação e ajuste da alça".

Segure o soprador como indicado nas figuras 15, 16 e 17. Efetue um varrimento de lado a lado mantendo o bico do soprador a vários centímetros acima do chão. Avance lentamente, mantendo diante de si o monte de resíduos acumulados.

Fig. 14

Na maior parte das vezes, a velocidade reduzida é a que convém melhor; a velocidade superior permite deslocar elementos mais pesados como os resíduos maiores ou gravilhas.

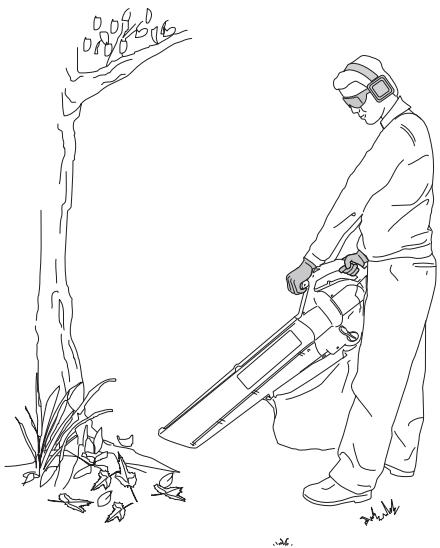

Pode utilizar o soprador para as árvores, arbustos, canteiros e zonas difíceis de limpar (Fig. 15).

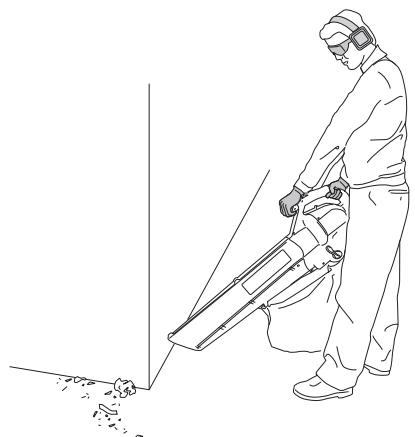

Pode utilizar o soprador em volta dos edifícios e para as outras operações comuns de limpeza (Fig. 16).

Fig. 15

Fig. 16

INSTRUÇÕES DE UTILIZAÇÃO

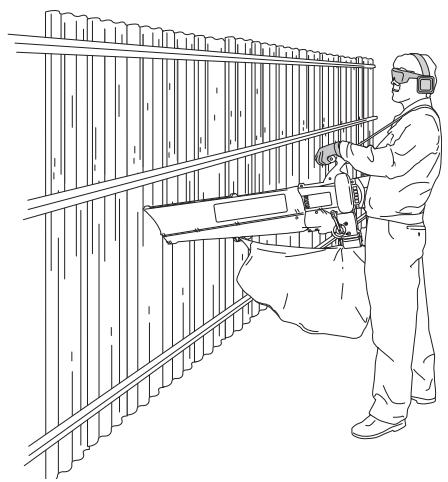

Pode utilizar o soprador para os muros e as cercas (Fig. 17).

Fig. 17

1. Ponha o motor a trabalhar. Veja a secção "Instruções para o arranque e a paragem".
2. Ponha a alavanca de seleção do soprador/aspersor na posição baixa (modo Aspirador) (Fig. 19).

NOTA: Nunca utilize o aparelho com a alavanca na posição intermédia.

Fig. 18

1. Passe a alça por cima da casa, ponha-a no ombro e em seguida ajuste-a. Veja a secção "Instalação e ajuste da alça".

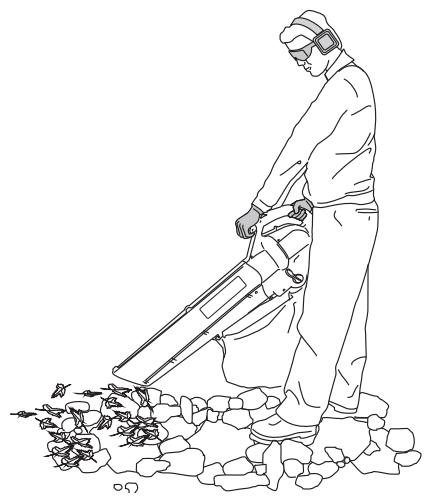

Segure o aspirador inclinando ligeiramente o tubo do soprador/aspersor e faça um movimento de varrimento para recolher os resíduos leves (Fig. 19). As folhas e hastes pequenas são aspiradas no saco do aspirador e trituradas ao passar no resguardo de ventilação, o que permite que o saco do aspirador contenha mais resíduos.

Fig. 19

ESVAZIAR O SACO DO ASPIRADOR

1. Apertando nos encaixes situados de ambos os lados do adaptador do saco de aspiração, puxe o saco do aspirador para o retirar do aparelho (Fig. 20).
2. Solte o saco do aspirador do gancho.

Fig. 20

1. Abra o fecho de correr e despeje o conteúdo do saco numa lata do lixo ou num contentor.
2. Depois de esvaziar o saco, vire-o e sacuda-o energeticamente para retirar as poeiras e os resíduos.
3. Feche o saco do aspirador e instale-o de novo.

NOTA: A alavanca do starter deve estar na posição 2 (Fig. 21) para que o capter do FILTER de ar/escape possa ser retirado. 2. Retire os quatro (4) parafusos de retenção do capter do filtro de ar/escape (Fig. 21). Utilize uma chave de fenda de lâmina plana ou com uma ponteira Torx n°T20. 3. Retire o carter do motor. Sem forçar.

Limpe e lubrifique o filtro de ar após dez horas de funcionamento. É um ponto de manutenção importante. Se não assegurar a limpeza do filtro de ar, a garantia ficará ANULADA.

1. Retire o capter do FILTER de ar/escape. Consulte a secção "Desmontagem do capter do FILTER de ar/escape".
2. Retire o filtro de ar na traseira do capter de filtro de ar/escape (Fig. 22).
3. Lave o filtro com detergente e água (Fig. 23). Passe-o cuidadosamente por água. Escorra-o e deixe-o secar totalmente.

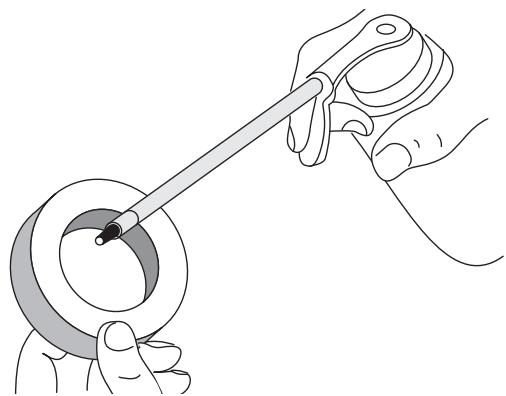

4. Aplique óleo limpo suficiente para lubrificar ligeiramente o filtro (Fig. 24).

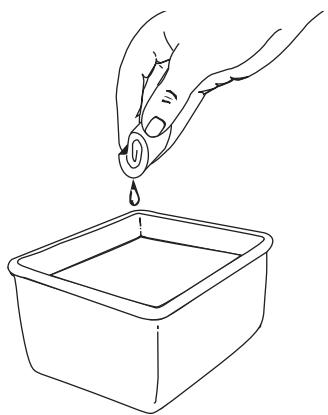

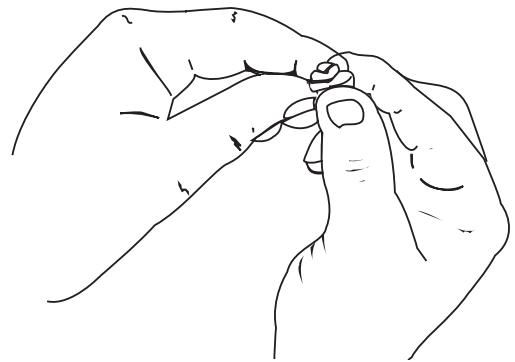

5. Aperte o filtro para espalhar e eliminar o excesso de óleo (Fig. 25).
6. Coloque o filtro de ar no carter do filtro de ar/escape (Fig. 22).

NOTA: A utilização do aparelho sem FILTER de ar e sem o capter de filtro de ar/escape implica a ANULAÇÃO da garantia.

Instalação do carter do filtro de ar/escape

1. Coloque o capter do filtro de ar/escape na traseira do carburador e do escape.

NOTA: A alavanca do starter deve estar na posição 2 (Fig. 21) para que o capter do FILTER de ar/escape possa ser instalado.

Fig. 21

1. Introduza os quatro (4) parafusos nos orifícios do captador do filtro de ar/escape (Fig. 21) e aperte-os. Utilize uma chave de fenda de lâmina plana ou com uma ponteira Torx n°T20. Não aperte demais e sem forçar.

Fig. 22

Fig. 23

Fig. 24 Fig. 25

Utilize uma vela Champion RDJ7Y (ou uma vela equivalente). A distância correta é de 0,5 mm. Verifique a vela antes de 25 horas de funcionamento.

1. Pare o motor e deixe-o arrefecer. Retire a tampa da vela.
2. Limpe a vela.
3. Substitua a vela se estiver fissurada ou suja. Regule a distância a 0,5 mm.
4. Instale a vela no cilindro. Aperte rodando o casquilho no sentido dos ponteiros de um relógio.

LIMPEZA E ARMAZENAGEM

LIMPEZA DO APARELHO

• Utilize uma escova macia para limpar o exterior do aparelho e desobstruir os orifícios de ventilação.

ESVAZIAR O SACO DO ASPIRADOR

1. Despeje o saco antes de cada utilização para evitar que se deteriore e para não impedir a circulação do ar, o que diminui o desempenho do aspirador.
2. Use óculos de proteção e uma máscara antipoeira. Limpe o saco seguindo as instruções. Depois de esvaziar o saco, vire-o e sacuda-o energeticamente para retirar as poeiras e os resíduos.
3. Limpe o saco uma vez por ano ou com mais frequência se necessário:

a. Retire o saco do aspirador. b. Vire-o. c. Pendure-o. d. Lave-o bem com um jato de água. e. Ponha-o a secar. f. Vire-o do lado direito e instale-o.

ARMAZENAGEM

• Deixe o motor arrefecer antes de arrumar o aparelho.
• Arrume o aparelho em local fechado à chave, para impedir uma utilização não autorizada ou danos.
• Arrume o aparelho em local seco e bem ventilado.
• Mantenha-o fora do alcance das crianças.

ARMAZENAGEM LONGA DURAÇÃO

Se o aparelho ficar arrumado durante um período prolongado:

1. Despeje todo o combustível do depósito para um recipiente. Não utilize um combustível que ficou armazenado durante mais de 60 dias. Ponha o combustível no lixo respeitando a regulamentação relativa a este tipo de resíduo.
2. Ponha o motor a trabalhar e deixe-o funcionar até ir abaixo. Isso permite certificar-se de que o combustível saiu todo do carburador.
3. Deixe o motor arrefecer. Retire a vela e ponha 30 ml de óleo de motor de alta qualidade no cilindro. Puxe lentamente a corda de lançamento para repartir o óleo. Instale a vela.

NOTA: Retire a vela e despeje todo o óleo do cilindro antes de fazer arrancar de novo o soprador aspirador após o período de armazenagem.

1. Limpe bem o aparelho e verifique que não há elementos mal apertados ou danificados. Repare ou substitua as peças danificadas e aperte os parafusos, porcas ou pernos se necessário. O aparelho está pronto a ser arrumado.

TRANSPORTE

• Deixe o motor arrefecer antes de transportar o aparelho. Proteja o aparelho para o transporte.
• Despeje o depósito antes do transporte.
• Aperte a tampa do depósito antes do transporte.

CONSERTO

O MOTOR NÃO ARRANCA

CAUSA

O depósito está vazio

A bomba de escorvamento não foi apertada o suficiente

Combustível velho ou mal misturado

Vela suja

A temperatura exterior é inferior a 4°C (40°F)

ACÇÃO

Encha o depósito

Carregue 10 vezes, lentamente e ao contrário, na bomba de escorvamento

Siga o processo com a alavanca do starter na posição plena potência

Despeje o depósito/ Encha-o com uma mistura de combustível novo

Puxar o cabo de arranque 10 a 15 vezes

ORALENTI VAI ABAIXO

CAUSA

O filtro de ar está entupido O combustível está velho ou mal misturado O carburador está mal regulado

AÇÃO

Despeje o depósito/ Encha-o com uma mistura de combustível novo

Leve o aparelho a um distribuidor autorizado para que ele efectue a afinação

O MOTOR NÃO ACELERA

CAUSA

O combustível está velho ou mal misturado O carburador está mal regulado

AÇÃO

Despeje o depósito. Encha-o com uma mistura de combustível novo.

Leve o aparelho a um distribuidor autorizado para que ele efetue a afinação.

O MOTOR NÃO TEM POTÊNCIA OU VAI ABAIXO QUANDO ESTÁ AO RALENTI

CAUSA

O combustível está velho ou mal misturado. O carburador está mal regulado.

AÇÃO

Despeje o depósito. Encha-o com uma mistura de combustível novo.

Leve o aparelho a um distribuidor autorizado para que ele efetue a afinação.

O APARELHO NÃO SOPRA OU NÃO ASPIRA

CAUSA

O saco está cheio. O rotor está danificado.

AÇÃO

Despeje o saco. Veja a secção "Esvaziar o saco do aspirador".

Leve o aparelho a um distribuidor autorizado.

CARACTERÍSTICAS TÉCNICAS

MOTOR

Tipo de motor	Arrefecido por ar, a dois tempos
Cilindrada	31 cm³
Potência maxima do motor segundo ISO 8893	0,75 kw (1 hp)
Regime nominal (@ 300 rd)	Vac: 6800+ Blow: 7200+ r.p.m.
Ralenti (@ 300 rd)	3600 - 4200 r.p.m.
Tipo de igniação	Electrónica
Interruptor	Interruptor basculante momentâneo
Distência electrolytrodo vela	0,5 mm
Lubricação	Mistura gasolina/óleo
Mistura gasolina/óleo	40:1
Carburador	Diafragma, todas as posções
Starter	Returno automatico
Escape	Protegido por um resguardo
Accelerador	Manual
Capacidade do depessoito	385 ml

SOPRADOR/ASPIRADOR

Controlo do accelerator	Alavanca manual
Veloculdade do soprador	até 290 kmh
Saía de ar	até 12,1 m³/min
Relação de trituração	até 10:1
Capacidade do saco do aspirador	35,24 litres
Alça	Mosquetão俗称
Peso (sem combustível, com o tubo do soprador/aspirador e o saco do aspirador, estando this vazio)	6 kg

Nível de vibraçãorente (Ralenti)*		4,77 m/s2
Nível de vibraçãotraseira (Ralenti)*		5,85 m/s2
Nível de vibraçãorente (Regime nominal)*		8,61 m/s2
Nível de vibraçãotraseira (Regime nominal)*		10,46 m/s2
Nível de intensidade sonora (Ralenti) †		76 LpeqdB(A)
Nível de potência sonora (Ralenti) ‡		96 LweqdB(A)
Nível de intensidade sonora (Regime nominal) †		89 LpeqdB(A)
Nível de potência sonora (Regime nominal) ‡		109 LweqdB(A)

• Método de obtenção do nível segundo ISO 7916 † Método de obtenção do nível segundo EN 27917 ‡ Método de obtenção do nível segundo ISO 108847

INTRODUÇÃO

BV3100

DOCUMENTO IMPORTANTE

DEVE SER CONSERVADO COM CUIDADO

MUITO OBRIGADO
