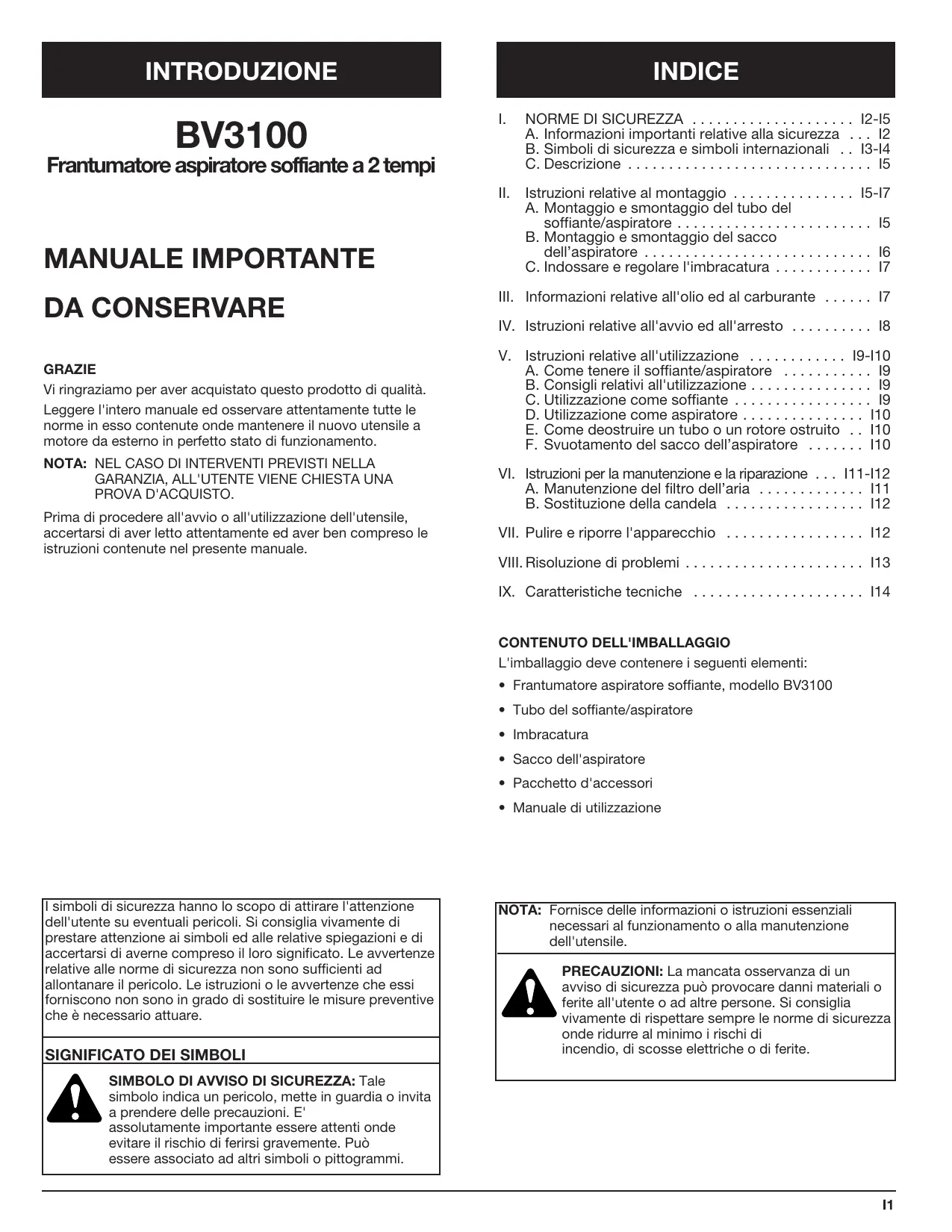

MANUALE UTENTE BV3100 MTD

Frantumatore aspiratore soffiente a 2 tempi

MANUALE IMPORTANTE

DA CONSERVARE

GRAZIE

Vi ringraziamo per aver acquistato quello prodotto di qualità.

Leggere l'intero manuale ed osservare attendamente tutte le norme inesso contente ondementenere il nuovo utensile a motore da esterno in perfetto stato di funzionamento.

NOTA: NEL CASO DI INTERVENTI PREVISTI NELLARGARANZIA,ALL'UTENTE VIENE CHIESTA UNAPROVA D'ACQUISTO.

Prima di procedere all'avvio o all'utilizzazione dell'utensile, accertarsi di aver fatto attendamente ed aver ben compreso le istruzioni contenate nel presente manuale.

I simboli di sicurezza hanno lo scopo di attirare l'attenzione dell'utente su eventuali pericoli. Si consiglia vivamente di prestare attenzione ai simboli ed alle relative spiegazioni e di accertarsi di averne compreso il loro significato. Le avvertenze relative alle norme di sicurezza non sono sufficienti ad allontanare il pericololo. Le istruzioni o le avvertenze cheeci forniscono non sono in grado di sostituire le misure preventive che è necessario attuare.

SIGNIFICATO DEI SIMBOLI

SIMBOLO DI AVVISO DI SICUREZZA: Tale
simpilo indica un pericolo, mette in guardia o invita a prendere delle precauzioni. E'
assolutamente importante essere attenti onde
evitare il rischio di feriri gravamente. Puo
essere associato ad altri simboli o Pittogrammi.

INDICE

I. NORMEDI SICUREZZA 12-15

A. Informazioni importanti relative alla sicurezza . . . I2

B. Simboli di sicurezza e symboli internazionali I3-14
C. Descrizione 15

II. Istruzioni relative al montaggio 15-17

A. Montaggio e smontaggio del tubo del soffiante/aspiratore 15
B. Montaggio e smontaggio del sacco dell'aspiratore 16
C. Indossare e regolare l'imbracatura 17

III. Informazioni relative all'olio ed al carburante 17
IV. Istruzioni relative all'avvio ed all'arresto 18

V. Istruzioni relative all'utilizzazione 19-I10

A. Come tenere il soffiante/aspiratore 19
B. Consigli relativi all'utilizzazione 19
C. Utilizzazione come soffiente 19
D. Utilizzazione come aspiratore 110
E. Come deostruire un tubo o un rotore ostruito .. I10
F. Svuotamento del sacco dell'aspiratore 110

VI. Istruzioni per la manutenzione e la riparazione . . . I11-I12

A. Manutenzione del filtro dell'aria 111
B. Sostituzione della candela 112

VII. Pulire e riporre l'apparecchio 112
VIII. Risoluzione di problemi 113
IX. Caratteristiche tecniche 114

CONTENUTO DELL'IMBALLAGGIO

L'imballaggio deve contentere i seguenti elementi:

• Frantumatore aspiratore soffiente, modello BV3100
• Tubo del soffiante/aspiratore
• Imbracatura
• Sacco dell'aspiratore
• Pacchetto d'accessori
• Manuale di utilizzazione

NOTA: Fornisce delle informazioni o istruzioni essenziali necessari al funzionamento o alla manutenzione dell'utensile.

PRECAUZIONI: La mancata osservanza di un avviso di sicurezza può provocare danni materiali o ferite all'utente o ad altre persone. Si consiglia vivamente di rispetto sempre le norme di sicurezza onde ridurre al minimo i rischi di incendio, di scosse elettriche o di ferite.

- INFORMAZIONI IMPORTANTI RELATIVE ALLA SICUREZZA

PRIMA DI PROCEDURE ALL'UTILIZZO DELL'UTENSILE SI CONSIGLIA DI LEGGERE TUTTE LE ISTRUZIONI

• Leggere attendamente le istruzioni. Familiarizzarsi con i comandi ed il modo di utilizzazione dell'apparecchio.
• Prima di anni utilizzato, controllare attendamente lo stato dell'apparecchio. Procedere alla sostituzione dei pezzi danneggiati. Verificare eventuali perdite di carburante. Accertarsi che vi siano i bulloni e che tutti gli elementi siano fissati in modo corretto. La mancata osservanza di questonorme cui provocare danni materiali o ferite all'utente o ad altre persone che si trovano accanto altri al deterioramento dell'apparecchio.
• Attenzione ai rischi di ferite alla testa, alle mani ed ai piedi.
• Allontanare i bambini, i passanti e gli animali dall'area di lavoro. Le persono o gli animali devono trovarsi ad una distanza minima di quindici metri. Anche a esta distanza vi è il pericolo che l'apparecchio possa scagliare del materiale. Le persone che si trovano nell'area di lavoro devono assolutamente indossare degli occhiali. Nel caso in cui qualcuno dovessi avvincini all'utensile in funzione, spegnere immediatamente il motore.

NORME DI SICUREZZA PER GLI UTENSILI A BENZINA

ATTENZIONE: La benzina è un liquido altamente inflammabile ed i vapori possono esplodere se vengono a fatto con una fiamma. Si consiglia quindi di prendere le seguenti precauzioni:

• Tenere sempre il carburante in contentitori conformi e previsti per lo stoccaggio di quello tipo di prodotto.
• Fare attentzione a non creare una fonte di combustione in prossimità di una macchia di carburante. Avviare il motore solo dopo che i vapori di benzina si sono Completely dissipati.
• Prima di procedere al riempimento del serbatoio, spegnere il motore e lasciarlo raffreddare. Non togliere mai il tappo del serbatoio o aggiungere del carburante se il motore è ancora caldo. Svitare lentamente il tappo per ridurre la pressione nel serbatoio.
• Prima di procedere al piano di benzina, togliere il sacco dell'aspiratore.
• Procedere all'operazione di miscelatura e di piano in un ambiente esterno, pulito e ben aerato dove non vi siano né scintille o fiamme. Togliere lentamente il tappo del serbatoio, solo dopo aver spento il motore. Non fumare durante le fas di aggiunta o miscelatura del carburante.

DURANTE L'UTILIZZAZIONE

• Non avviare mai l'apparecchio in un ambiente o edificio chiuso. L'inalazione di fumi di scarico più essere mortale. Utilizzare l'apparecchio solo in ambienti esterni ed in un'area ben ventilata.
• Durante l'impiego dell'apparecchio, indossare degli occhiali protettivi e delle protezioni contro i rumori. In presenza di polvere indossare una mascherina anti-polvere.
• Non utilizzato mai l'utensile perché l'apprecchiatura appropriata. Installare sempre il tubo del soffiente/aspiratore ed il sacco dell'aspiratore ed accertarsi che il sacco sia completenessché chiuso.

• Per installare o togliere il tubo del soffiente/aspiratore o il sacco dell'aspiratore spagnere il motore e metterlo in posizione Spento. A quello punto è possibile procedere ad eventuali operazioni di riparazione e manutenzione. Onde evitare il contatto con le lame in rotazione, l'apparecchio delve essere spento ed il rotore non deve più girare.

• Evitare avvii accidentali. Al momento di tirare la corda di avvio, mettersi in posizione di avvio. All'avvio l'utente e l'apparecchio devono trovarsi in posizione stabile. Leggere le Istruzioni relative all'avvio ed all'arresto.

• Non utilizzato mai l'apparecchio in modo scorretto. Mantenere sempre una buona posizione ed un buon equilibrio.
• Non toccare mai il motore ed il tubo di scappamento. Questi elementi sono molto caldi quando l'apparecchio è in funzione e rimangono molto caldi per un duro periodo di tempo dopo che l'apparecchio è stato spento.
• Non utilizzato l'apparecchio se alcune parti componenti non sono fissate adeguatamente o sono danneggiate. Prima di utilizzato l'apparecchio effettuare un accurato controllo.
• Durante la riparazione dell'apparecchio utilizzare solo pezioni di ricambio MYD reperibili presso il più vicino distributore autorizzato. L'utilizzo di pezioni, accessori o elementi non omologati da MTD per quello apparecchio potrebbe provocare gravi ferite all'utente, danneggiare l'apparecchio ed annullare la garanzia.
• Quando il motore è in funzione non appoggiare l'apparecchio su una superficie sporca o dura. Eventuali detriti come ghaia, sabbia, polvere, erbe ecc. potrebbero essere aspirati e rigettatiattraverso il foro di evacuationione provocando in quello modo dei anni all'apparecchio, o rischiando di ferire gravamente l'utilizzatore o eventuali persone che si trovano accanto.
• Tenere le mani ed i piedi distanti da elementi in movimento. Non toccare il rotore e non cercare di fermarlo quando è in funzione.
• Non utilizzato in alcun caso l'apparecchio per spandere prodotti chimici, concimi o altre sostanze che potrebbero contentere dei componenti tossici.

QUANDO SI UTILIZZA L'APPARECCHIO COME SOFFIANTE

• Non volgere mai il soffiante verso persona o animali o verso finestre. Dirigere sempre i detriti soffiati verso un'area in cui non vi siano persone, animali, finestre o oggetti duri come alberi, automobili, muri, ecc.

QUANDO SI UTILIZZA L'APPARECCHIO COME ASPIRATORE

• L'apparecchio è stato appositamenteconcepto per raccogliere materiali secchi come foglie, erba, ramoscelli o pezzi di carta. Non cercare di aspirare materiali umidi che rischierebbero di danneggiare il soffiante aspiratore. Non aspirare pezioni di metallo, vetri ecc. che rischierebbero di danneggiare seriamente il rotore.

ALTRE AVVERTENZE RELATIVE ALLA SICUREZZA

• Lasciare che il motore si raffreddi prima di riporre o trasportare l'apparecchio. Durante il trasporto cercare di proteggere l'apparecchio.
• Riporre l'apparecchio in un luogo secco, chiuso a chiave o in posizione elevata onde impedire che possa essere utilizzato da persona non autorizzate. Tenerlo lontano alla portata dei bambini.
• Non immergere mai l'apparecchio in acqua e non bagnarlo mai con acqua o altri liquidi. Verificare che le impugnature rimangano asciutte, pulite e ricerca detriti. Pulire l'apparecchio dopo agli utilizzazione; leggere le istruzioni indicate nel paragrafo "Pulizia e stoccaggio".

CONSERVARE QUESTE ISTRUZIONI

NORMEDISICUREZZA

SIMBOLI DI SICUREZZA E SIMBOLI INTERNAZIONALI

Il presente manuale di utilizzazione contiene una descrizione dei symboli e Pittogrammi di sicurezza ed internazionali che potrebbero comparire su quello apparecchio. Leggere attendente il manuale onde acquisire tutte le informazioni relative alla sicurezza, al montaggio, al funzionamento, alla riparazione ed alla manutenzione del materiale.

SIMBOLO

SIGNIFICATO

- SIMBOLO DI ALLARME DI SICUREZZA

Questo significato indica un pericolo, da un allarme o invita a prendere delle precauzioni. Può essere combinato ad altri simboli e Pittogrammi.

- ATTENZIONE - LEGGERE IL MANUALE DI UTILIZAZIONE

Leggere il manuale di utilizzazione e rispettore le avventenze e le norme di sicurezza. La mancata osservanza di queste istruzioni cui provocare gravi ferite all'utilizzatore e/o alle persona che si trovano accanto.

- INDOSSARE DELLE PROTEZIONI PER GLI OCCHI E PER LE ORECCHIE

ATTENZIONE: La proiezione di oggetti ed un livello acustico elevato possono provocare lesions agli occhi e perdita dell'udito. Durante l'utilizzazione dell'apparecchio indossare sempre degli occhiali protettivi ed una cuffia. Usare uno schermo protettivo per il viso se necessario.

- TENERE LE PERSONE DISTANTI DALL'APPARECCHIO

ATTENZIONE: I bambini e gli animali devono rimanere ad una distance di almeno 15 metri dall'area in cui viene utilizzato l'apparecchio.

INNEsCO

Premere da 10 volte lentamente a fondo la pompa d'innesco.

BENZINA SENZA PIOMBO

Utilizzare sempre benzinaenza piombo, pulita e nuova.

OLIO

Leggere il manuale di utilizzazione per verificare il tipo di olio da utilizzato.

- LE PROIEZIONI DI OGGETTI POSSONO PROVOCARE GRAVI FERITE

ATTENZIONE: Tenersi distante dal foro d'uscita del soffiante. Non dirigere mai il soffiante verso se stessi o verso altre persone. Il soffiante può proiettar del materiale. Utilizzare l'utensile solo se le parti componenti ed i carter sono installati in modo corretto.

NORMEDI SICUREZZA

SIMBOLO

SIGNIFICATO

• INTERRUTTORE

AVVIO

• INTERRUTTORE

ARRESTO

- ATTENZIONE SUPERFICIE CALDA

Non toccare mai il tubo di scappamento o un cilindro quando sono caldi poiché vi è il rischio di bruciarsi. Quando l'apparecchio è in funzione questi elementi subiscono un grande innalzamento della temperatura e rimangono caldi per un dato periodo di tempo dopo lo spegnimento del motore.

- LEVA DI STARTER

1 - Posizione starter.
2 - Posizione intermedia.
3 - Posizione a pieno regime.

- SOFFIANTI E SOFFIANTI/ASPIRATORI - LA TURBINA PUO' PROVOCARE FERITE GRAVI

ATTENZIONE: Spagnere il motore e lasciare che il rotore si arresti prima di procedere all'installazione o alla sostituzione del tubo, del sacco o prima di qualsiasi operazione di pulitura o manutenzione.

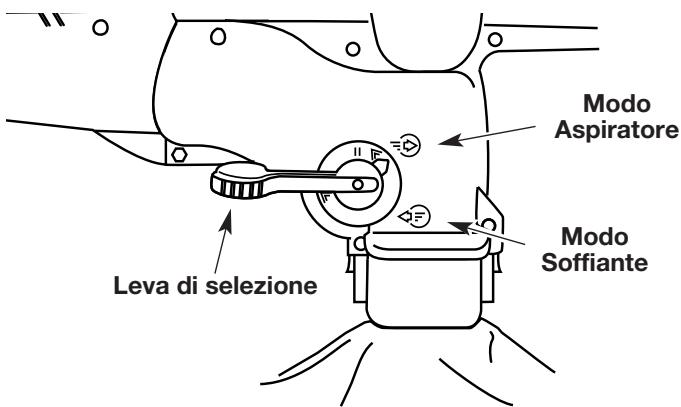

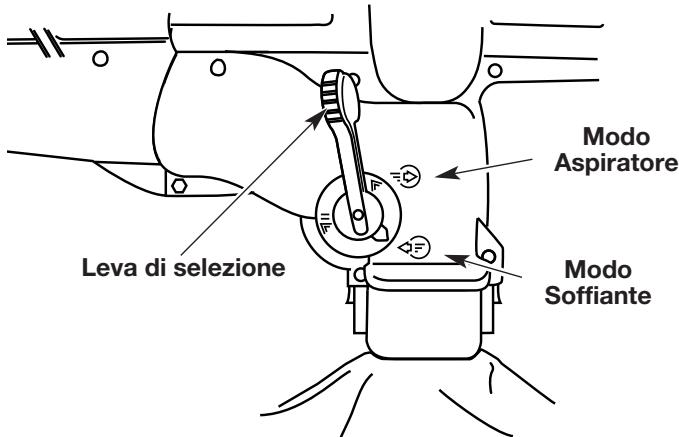

- LEVA DI SELECTION SOFFIANTE/ASPIRATORE

A - Modo Aspiratore
B - Modo Soffiante

- CONTROLLO DELL'ACCELERATORE

Indica una velocità elevata o molto elevata.

- CONTROLLO DELL'ACCELERATORE

Indica una velocità Bassa, debole o molto debole.

NORMEDISICUREZZA

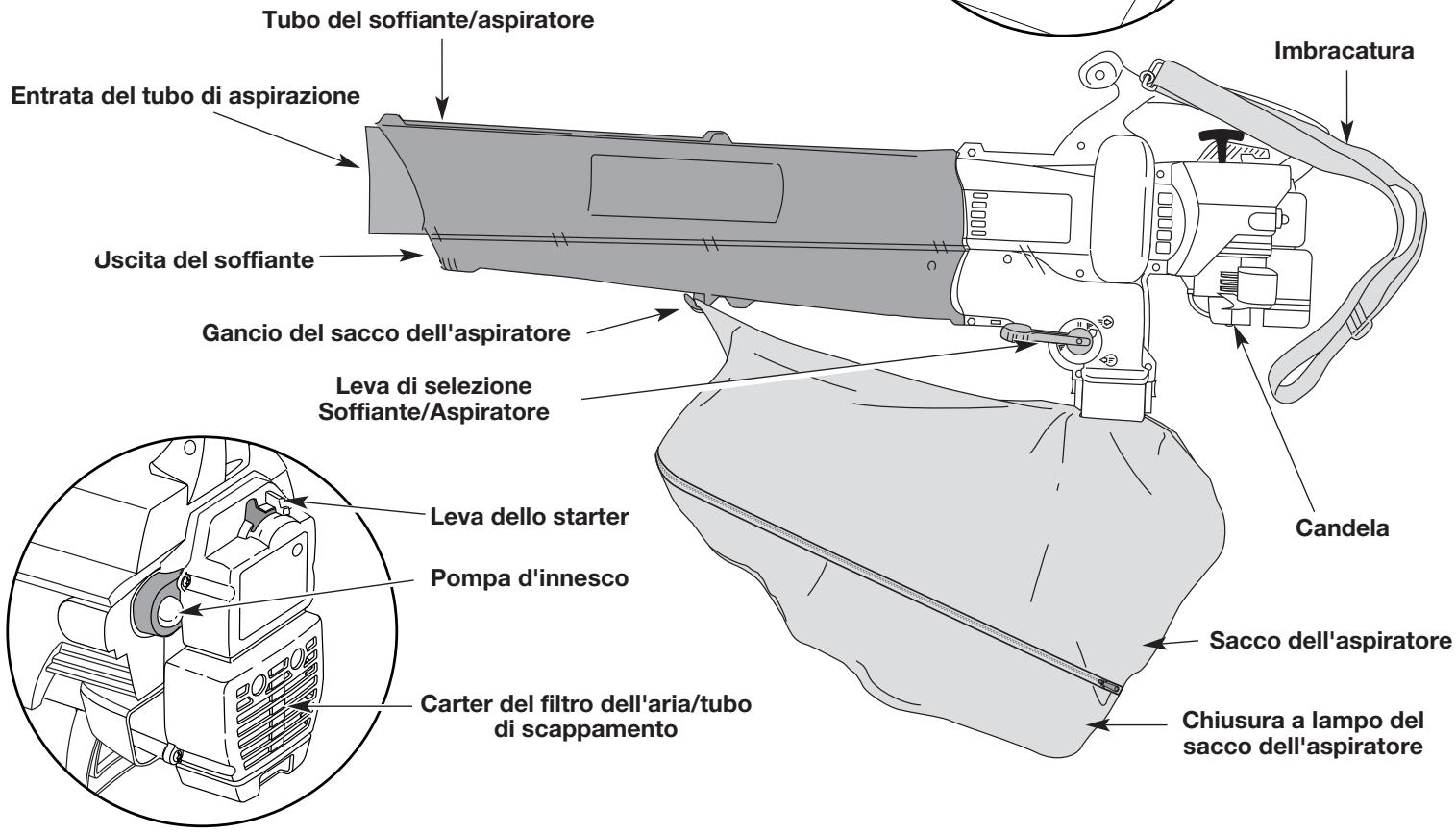

DESCRIZIONE

UTILIZZAIONE

Come soffiente:

Come aspiratore :

• Pulitura di cortili, garage, viali, portici, patio, muri di cinta, recinzioni, ecc.
• Aspirazione di foglie, detriti leggeri, ecc.

Leva di accelerazione

Tappodelserbatoio

ISTRUZIONI RELATIVE AL MONTAGGIO

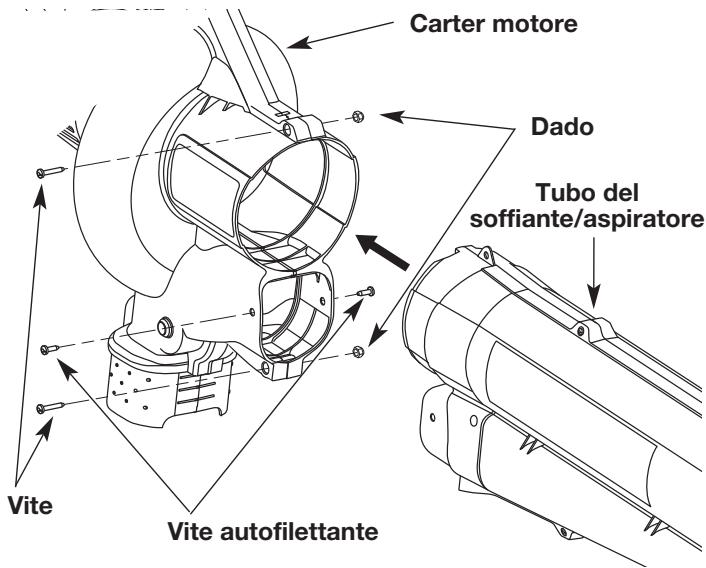

MONTAGGIO E SMONTAGGIO DEL TUBO DEL SOFFIANTE/ASPIRATORE

Montaggio

NOTA: Questo apparecchio viene fornito con il tubo del soffiante/aspiratore non assemblato. Procedere alla sua INSTALLazione per utilizzare l'apparecchio lavorante e in completeness sicurezza.

1. Prendere le viti ed i dadi che si trovano nel pacchetto degli accessori.

2. Inserire il tubo del soffiante/aspiratore a fondo nell'apertura del carter motore facendo attenzione che i fori delle levette del tubo si trovino allineati ai fori a vite del carter (Fig. 1).

3. Inserire le 2 (due) viti a taglio T20 Torx 8-32 x 3/4" sul lato destro del carter motore ed i 2 (due) dadi sul lato sinistro del carter motore (Fig. 2).

4. Serrare bene le viti ma non troppo.
5. Installare le 2 (due) rimanenti viti autofilettanti a taglio T20 Torx 8 - 16 × 3 / 4 nei fori posti sui due lati del carter (Fig. 2). Serrarle bene ma non troppo.

ISTRUZIONI RELATIVE AL MONTAGGIO

Fig. 1

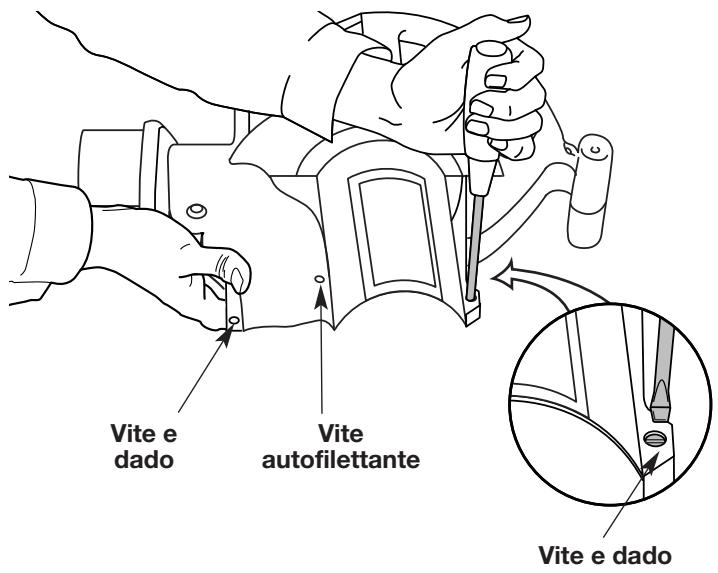

Smontaggio

ATTENZIONE: Prima di procedere al montaggio o allo smontaggio del tubo, spegnere il motore e lasciare che il rotore si arresti, onde evitare gravi ferite.

1. Togliere le 2 (due) viti autofilettanti da entrambi i lati del carter.
2. Togliere le 2 (due) viti e dadi che fissano il tubo del soffiante/aspiratore al carter (Fig. 1).

NOTA: Riporre con cura gli accessori per riutilizzarli ulteriormente.

1. Togliere il tubo del soffiente/aspiratore del carter motore.
2. Prima di agli utilizzazione reinstallare il tubo del soffiente/aspiratore.

Fig. 2

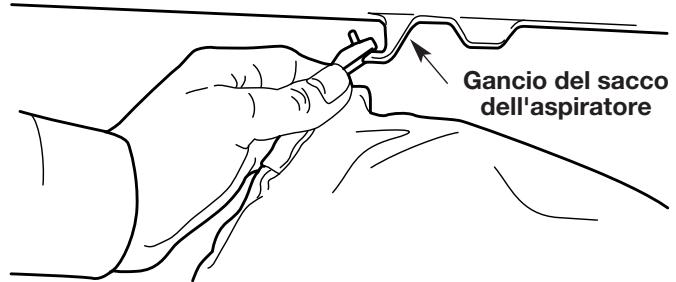

MONTAGGIO E SMONTAGGIO DEL SACCO DELL'ASPIRATORE

Montaggio

1. Attaccare il sacco dell'aspiratore al gancioippo sul tubodel soffiante/aspiratore (Fig. 3)

Fig. 3

1. Far scorrere l'adattatore del sacco per l'aspirazione sul tubo per l'evacuatione dei detriti del carter. Spingere l'adattatore in modo tale che le levette poste ai due lati si fissino al sacco sull'apparecchio (Fig. 4).

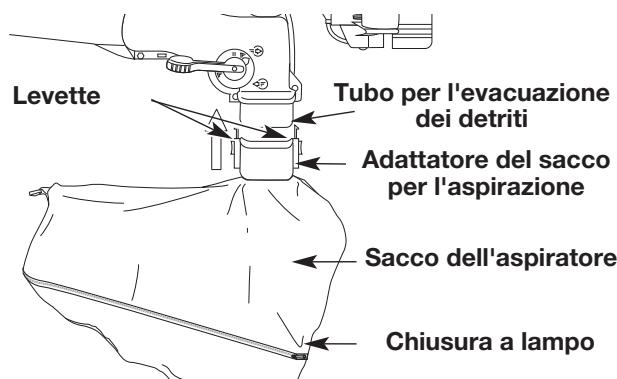

Smontaggio

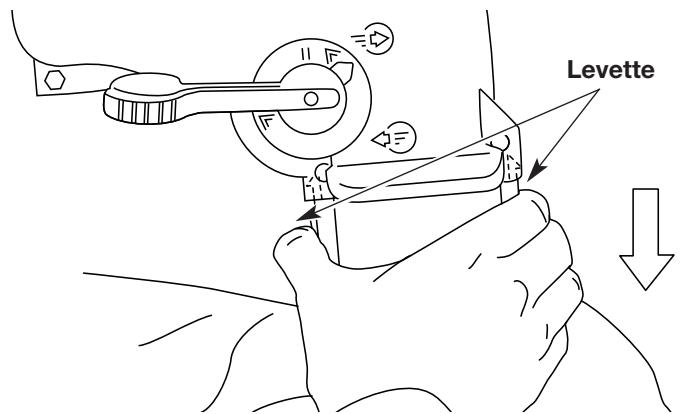

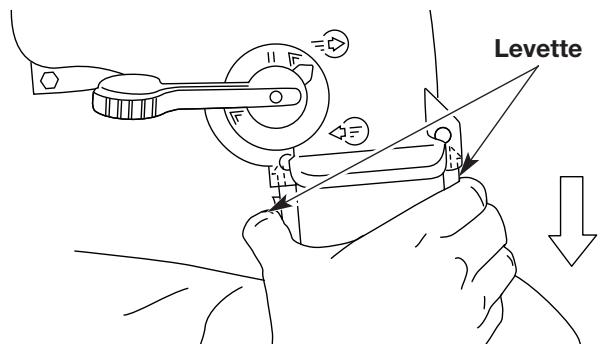

1. Esercitare una pressione sulle levette poste ai lati dell'adattatore del sacco per l'aspirazione e togliere il sacco dell'aspiratore dell'apparecchio (Fig. 5).
2. Staccare il sacco dal gancio.

Fig. 4

Fig. 5

ISTRUZIONI RELATIVE AL MONTAGGIO

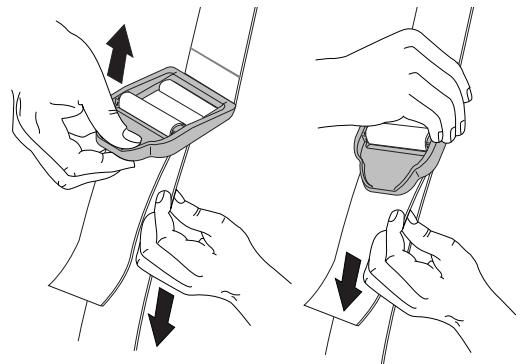

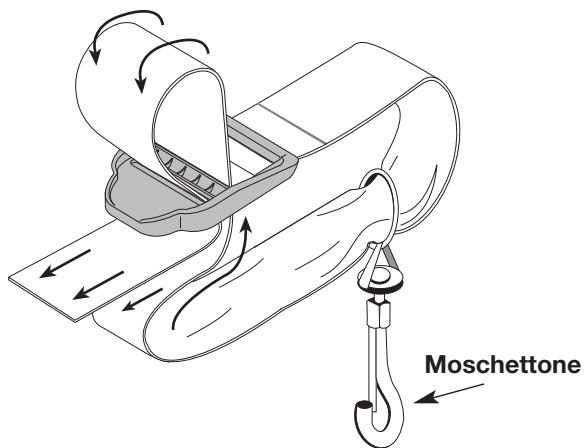

INDOSSARE REGOLARE L'IMBRACATURA

NOTA: Indossare l'imbracatura e regolarla ma non attaccarla all'anello di bloccaggio prima di aver avviato l'apparecchio.

1. Passare la cinghia al centro della fibbia.
2. Tirare la cinghia e ribatterla nella fessura della fibbia (Fig. 6).
3. Bloccare completamente l'imbracatura.

Fig. 6

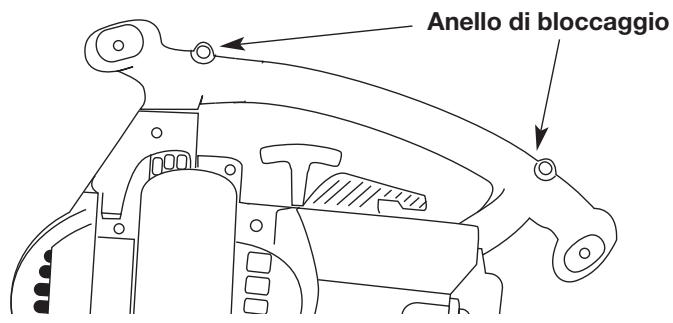

1. Agganciare il moschettone metallico dell'imbracatura all'anello di bloccaggio posto nella parte superiore dell'impugnatura (Fig. 7).

Fig. 7

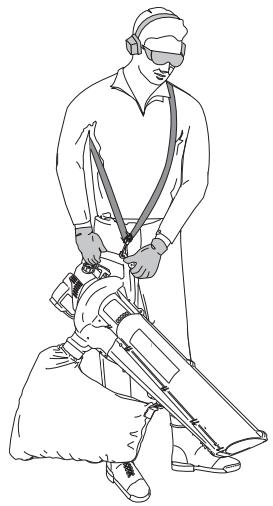

1. Passare l'imbracatura sopra la testa e appoggiarla sulla spalla (Fig. 8).

Fig. 8

1. Mettersi in posizione di lavoro (Fig. 8) regolare la lunghezza dell'imbracatura in funzione della propria taglia.

2. Per allungare l'imbracatura, tirare la cinghia versus il basso sollevando contemporaneamente l'estremità della fibbia (Fig. 9).

3. Per accorrisci l'imbracatura, tirare la cinghia attraverso la fibbia (Fig. 9).

Fig. 9

INFORMAZIONI RELATIVE ALL'OLIO ED AL CARBURANTE

La ragione principale del mal funzionamento della macchina è l'uso di carburante vecchio e/o miscelato nelle proportioni incorrette. Assicurasi di usare carburante fresco e pulito e seguire attentamente le istruzioni per miscelare carburante e olio nelle giuste proportioni.

TIPO DI OLIO RACCOMANDATO

Usare un olio di alta qualità formulato specificamente per miscela per motori a 2 tempi con raffreddamento ad aria.

TIPO DI CARBURANTE RACCOMANDATO

Usare esclusivamente benzina perché piombo pulita e fresca, che non sia più vecchia di 60 giorni.

AVVERTENZA: la benzina è estremamente infiammabile e i loro vapori sono causare un'esplosione se vengono in fatto con scintille. Spagnere sempre il motore e lasciarlo raffreddare prima di riempire il serbatoio del carburante. Non fumare durante il riempimento del serbatoio. Evitare la presenza di scintille e fiamme nelle immeditate vicinanze.

ISTRUZIONI PER LA MISCELA DI CARBURANTE ED OLIO

Miscelare 5 litri di benzina alla piombo con 125 ml. di olio per miscela per motori a 2 tempi in un contentatore separato (40:1). Non miscelarli direttamente nel serbatoio del carburante del motore.

ISTRUZIONI RELATIVE ALL'AVVIO ED ALL'ARRESTO

ISTRUZIONI PER L'AVVIO

1. Miscelare la benzina e l'olio e riempire il serbatoio con但这a miscela. Leggere a le istruzioni relative alla miscelazione diolio e benzina.

ATTENZIONE: Prima di procedere alle operazioni di riempimento del serbatoio, togliere sempre il sacco dell'aspiratore onde evitare il rischio di feriri gravamente. Il sacco, saturo di carburante, potrebbe prendere fuoco.

NOTA: Adattare l'imbracatura alla propria taglia ma non fissarla all'anello di bloccaggio prima di aver avviato l'apparecchio.

NOTA: La posizione rapida si trova a destra. La leva d'accelerazione non si sposta se non viene azionata. Il fatto diMETTERe la leva in modo Soffiante impedisce al sacco dell'aspiratore di riempirsi all'avvio del motore.

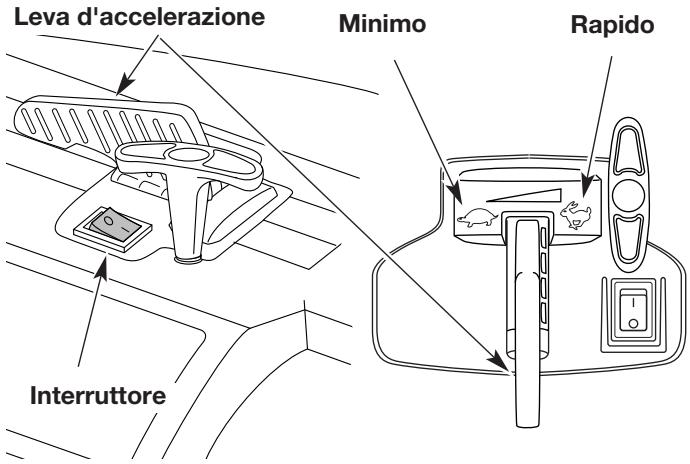

1. Mettere l'interruttore nella posizione Avvio [I] (fig. 10).
2. Mettere la leva di selezione soffiante/aspiratore in posizione elevata (modo Soffiante). Leggere il paragrafo "Utilizzazione come soffiante."
3. Premere e rilasciare da 10 volte la pompa di innesco, lentamente e completeness. Il carburante delve essere visible nella pompa (Fig. 11), in caso contrario, premere ora tre volte fino a quando non apparae.

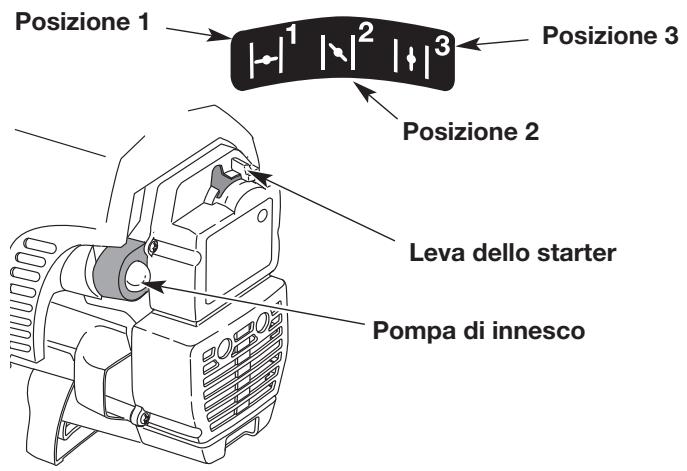

4. Porre la leva dello starter in posizione 1 (Fig. 11).
5. Quando l'apparecchio è adagiato al suolo, far passare la leva d'accelerazione in posizione rapida ( ) (Fig. 10).

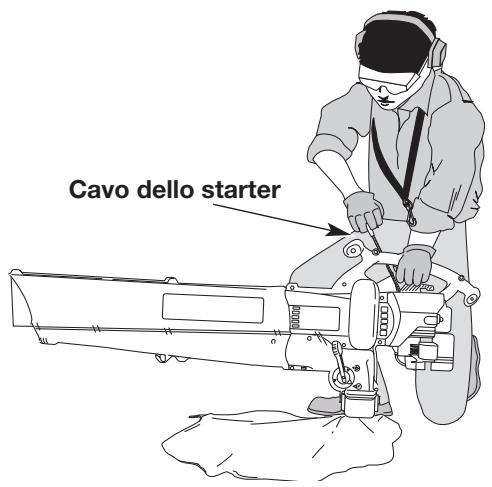

6. Tirare energeticamente il cavo dello starter (Fig. 12) e ripetere quello movimento fino a quando il motore non si avvia (in generale si avvia dopo 2/5 tentativi).
7. Porre la leva dello starter in posizione 2 (Fig. 11).

NOTA: L'apparecchio non funziona in posizione 1.
9. Per avviare il motore tirare enerificamente il cavo dello starter da 1 a 3 volte (Fig. 12).

NOTA : L'unità utilizza Advanced Starting Technology™ che riduce significativamente lo sforzo richiesto per avviare il motore. É necessario tirare la corda fino al punto in cui il motore tenta l'accensione. Non c'é motivo di tirare la corda bruscamente – il motore non oppone

Fig. 10

Fig. 11

particolare resistenza quando si tira la corda d'accensione. Questo metod o d'accensione è molto diverso (e molto più facile) da quelli ai quali siete abituati.

1. Se il motore non si avvia, ripetere le fas da 4 a 7.
2. Lasciare scaldare il motore per 5/10 secondi. Porre la leva dello starter in posizione 3 (Fig. 11).
3. Mettersi in posizione di lavoro ed attaccare l'imbracatura all'anello di bloccaggio.

NOTA: Consultare la sezione Risoluzione dei Problemi, se si hanno problemi ad avviare l'unità oppure si utilizza la macchina in condizioni di temperature estreme (meno di 4^ C [40 °F], più di 32^ C [90 °F]).

ISTRUZIONI PER L'ARRESTO

1. Mettere la leva d'accelerazione in posizione di minimo ( ) (Fig. 10). Lasciare che il motore si raffreddi facendolo girare al minimo.
2. Tenere premuto l'interruttore di accensione nella posizione di STOP [O] fino a quando il motore non si è arrestato completeness (fig. 10).

Fig. 12

ISTRUZIONI RELATIVE ALL'UTILIZAZIONE

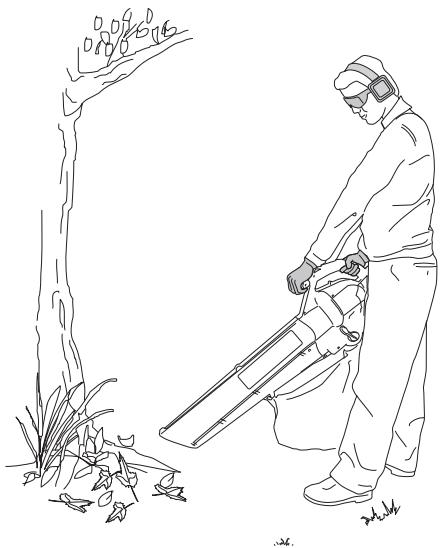

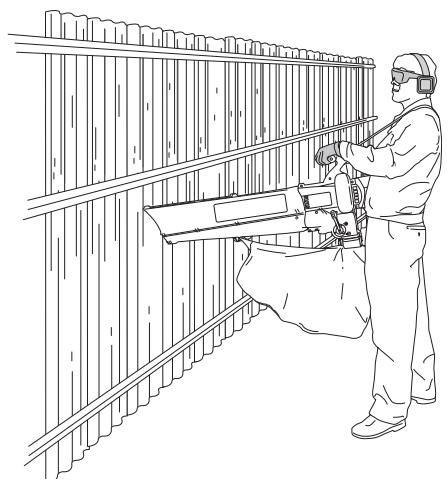

COME TENERE IL SOFFIANTE/ASPIRATORE

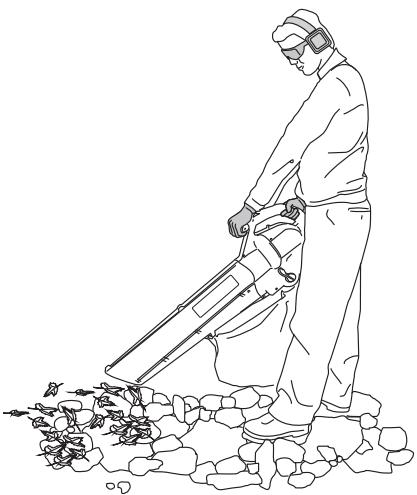

Prima di utilizzare l'apparecchio, mettersi in posizione corretta (Fig. 13) ed indossare degli abiti ed accessori appropriati; degli stivali, degli occhiali protettivi, una cuffia anti-rumore, dei guanti, un paio di pantaloni ed un vestito con maniche lunghe.

Fig. 13

CONSIGLI RELATIVI ALL'UTILIZZAZIONE

• Prima di procedere all'utilizzo dell'apparecchio, accertarsi che il sacco dell'aspiratore sia chiuso in modo corretto.
• Prima di procedere all'avvio, accertarsi che l'apparecchio non sua rivolto verso persona o detriti sparsi.
• Verificare che l'apparecchio sia in buono stato di funzionamento e che il tubo ed i carter siano installati in modo corretto.
• Durante l'impiego, impugnare sempre l'apparecchio con entrambe le mani tenendo saldamente le leve di lavoro o l'impugnatura anteriore e posteriore.
• E' necessario indossare sempre una protezione anti rumore ondere ridurre il rischio di perdita dell'udito.
• Fare attentzione ai bambini,agli animali,alle finestre aperte ed alle automobili pulite e soffiare sempre i detriti in direzione ad essi opposita.
• Dopo agli utilizzazione PULIRE l'apparecchio! Gettare i detriti in un pattumiera.

UTILIZAZIONE COME SOFFIANTE

1. Avviare il motore. Leggere il paragrafo " Istruzioni relative all'avvio ed all'arresto ".
2. Mettere la leva di selezione soffiante/aspiratore in posizione elevata (modo Soffiante) (Fig. 14).

NOTA: Non utilizzato mai l'apparecchio con la leva in posizione intermedia.
3. Far passare l'imbracatura al di sopra della testa, metterla sulle spalle quindi regolarla. Leggere a il paragrafo "Installazione e regolazione dell'imbracatura".

Tenere il soffiante come indicate nelle figure 15, 16 e 17. Effettuare una passaggio da una parte all'altra mantenendo il becco del soffiante a parecchi centimetri dal suolo. Avanzare lentamente tenendo davanti la massa di detriti accumulati.

Fig. 14

Nella maggior parte di casi conviene procedere ad una velocità ridotta; una velocità superiore permette di spostare i materiali più pesanti come i detriti più grossi o la ghiaia.

Utilizzare il soffiante per gli alberi, gli arbusti, le aiuole e le aree difficili da pulire (Fig. 15).

Utilizzare il soffiente altresi per pulire le aree attornoagli edifici e per eventuali altre comuni operazioni di pulizia (Fig. 16).

Fig. 15
Fig. 16

ISTRUZIONI RELATIVE ALL'UTILIZZAZIONE

E'anche possibileutilizzareil soffiante per pulireimuri,gli strapiombi edigraticci (Fig.17).

Fig. 17

UTILIZAZIONE COME ASPIRATORE

1. Avviare il motore. Leggere il paragrafo "Istruzioni relative all'avvio ed all'arresto".
2. Mettere la leva di selezione soffiante/aspiratore in posizione Bassa (modo Aspiratore) (Fig. 19).

NOTA: Non utilizzato mai l'apparecchio con la leva in posizione intermedia.

Fig. 18

1. Far passare l'imbracatura al di sopra della testa, metterla sulle spalle quindi regolarla. Leggere a il paragrafo "Installazione e regolazione dell'imbracatura".

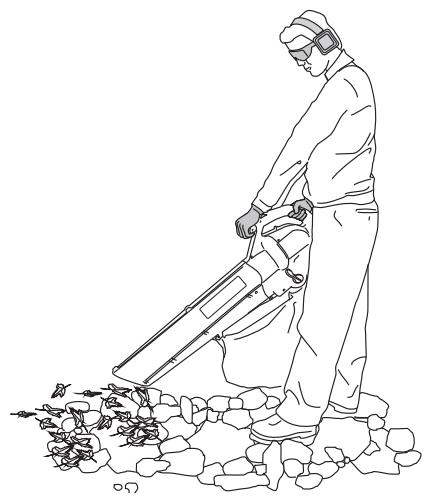

Tenere l'aspiratore inclinando leggermente il tubo del soffiante/aspiratore ed effettuare lo stesso movimento che si effettua con la scopa per raccogliere i detriti leggeri (Fig. 19). Le foglie e i ramoscelli vengono raccolti nel sacco dell'aspiratore e macinati al momento del loro passaggio nel carter di ventilazione; in quello modo il sacco dell'aspiratore può contentere più detriti.

Fig. 19

SVUOTAMENTO DEL SACCO DELL'ASPIRATORE

1. Premere le levette poste ai lati dell'adattatore del sacco per l'aspirazione e contemporaneamente tirare per toglierlo dall'apparecchio (Fig. 20).
2. Staccare il sacco dell'aspiratore dal gancio.

Fig. 20

1. Aprire la cerniera a lampo e svuotare il contentuto del sacco nella pattumiera o in un altro contentitore.
2. Dopo aver svuotato il sacco, girarlo e scuoterlo enerigicamente per eliminare la polvere e i detriti.
3. Chidere il sacco dell'aspiratore e reinstallarlo.

ISTRUZIONI RELATIVE ALLA RIPARAZIONE ED ALLA MANUTENZIONE

MANUTENZIONE DEL FILTRO DELL'ARIA

Smontaggio del carter del filtro dell'aria /tubo di scappamento

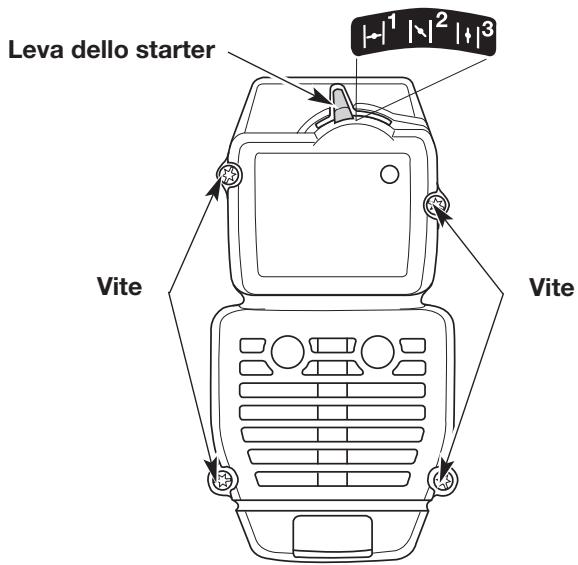

1. Porre la leva dello starter in posizione 2.

NOTA: La leva dello starter deve essere in posizione 2 (Fig. 21) per consentire l'estrazione del carter del filtrò dell'aria/tubo di scappamento.

1. Togliere le quattro (4) viti tenendo fermo il filtrò dell'aria/tubo di scappamento (Fig. 21). Utilizzare un cacciavite a lama piatta o a punta Torx n°T20.
2. Togliere il carter dal motore alla esercitare alcuna pressione.

Pulizia del filtro dell'aria

Pulire e lubrificare il filtro dell'aria dopo dieci ore di funzionamento. E' importante effettuare una regolare manutenzione delle parti componenti. Se il filtrlo dell'aria non è pulito la garanzia NON E' VALIDA.

1. Togliere il carter del filtro dell'aria/tubo di scappamento. Consultare il paragrafo " Smontaggio del carter del filtrato dell'aria/tubo di scappamento ".

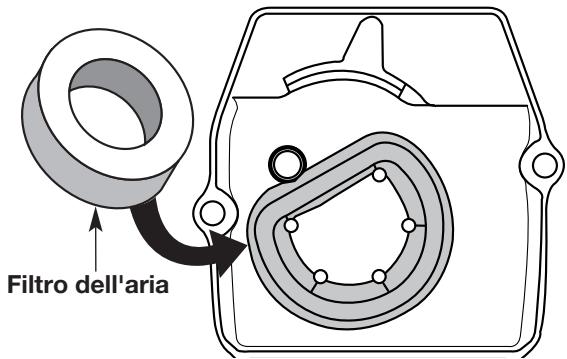

2. Togliere il filtrlo dell'aria posto nella parte posteriore del carter del filtrlo dell'aria/tubo di scappamento (Fig. 22).

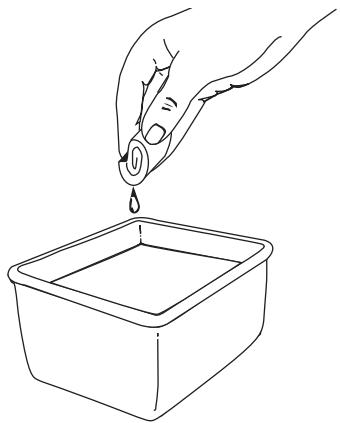

3. Lavare ilhetto con del detergente e dell'acqua (Fig. 23). Sciacquarlo delicatamente e sgocciolarlo. Lasciarlo asciugare completeness.

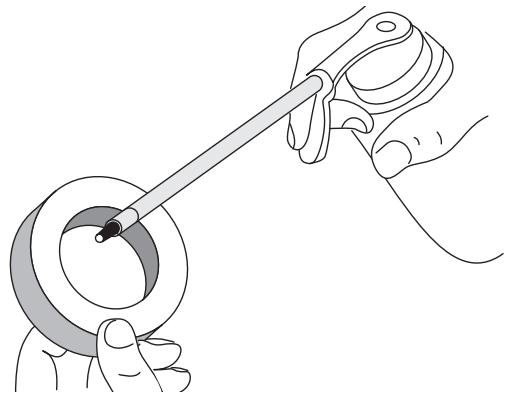

4. Applicare una quantità di olio sufficiente a rivestire leggermente il filtrlo (Fig. 24).

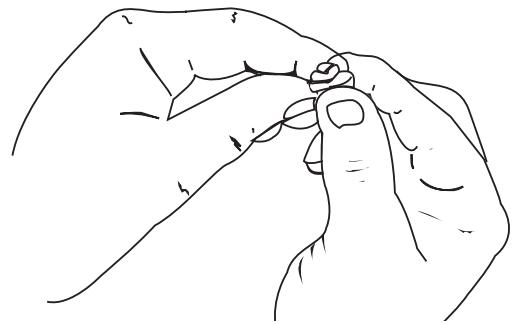

5. Spremere ilhetto in modo tale da stendere l'olio ed eliminarne l'ecccesso (Fig. 25).
6. Sostituire il filtrò dell'aria nel carter del filtrò dell'aria/tubo di scappamento (Fig. 22).

NOTA: L'impiego dell'apparecchio除去 il vento dell'a ria e carter del ventro dell'a ria/tubo di scappamento comporta l'ANNULLAMENTO della garanzia.

Ripositionamento del carter del filtro dell'aria/tubo di scappamento

1. Porre il carter del filtrò dell'aria/tubo di scappamento nella parte posteriore del carburatore e del tubo di scappamento.

Fig. 21

NOTA: La leva dello starter deve trovarsi in posizione 2 (Fig. 21) per consentire il riposizionamento del carter del filtrò dell'aria/tubo di scappamento.

1. Inserire le quattro (4) viti nei fori del carter del filtrò dell'aria/tubo di scappamento (Fig. 21) e chiuderle mediate un cacciavite a lama piatta o a punta Torx n°T20. Non serrare troppo o eserciture pressione.

Fig. 22

Fig. 23

Fig. 24
Fig. 25

ISTRUZIONI RELATIVE ALLA RIPARAZIONE ED ALLA MANUTENZIONE

SOSTITUZIONE DELLA CANDELA

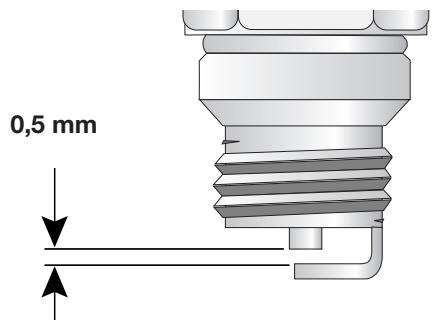

Utilizzare una candela Champion RDJ7Y (oppure una candela equivalente). Lo scarto corretto è di 0,5 mm. Verificare la candela dopo 25 ore di funzionamento.

1. Spagnere il motore e lasciarlo raffreddare. Togliere il cappuccio della candela.
2. Disincrostare la candela.

3. Procedere alla sostituzione della candela se è rottà o sporca. Impostare lo scarto a 0,5 mm.

4. Installare la candela nel cilindro. Bloccarla avvitando la base in senso orario. Non serrare troppo.

Fig. 26

PULIRE E RIPORRE L'APPARECCHIO

PULIZIA DELL'APPARECCHIO

Utilizzare una spazzola di piccole dimensioni per pulire l'esterno dell'apparecchio e prevenir l'ostruzione dei fori d'aerazione.

SVUOTAMENTO DEL SACCO DELL'ASPIRATORE

1. Svuotare il sacco dopo agli utilizzazione dell'apparecchio per evitare che si deteriori e che impedisce la corretta circolazione dell'aria. La mancanza di aria nell'aspiratore ne diminuisce le prestazioni.
2. Indossare degli occhiali protettivi ed una maschera anti-polvere e procedere alla pulizia del sacco seguito le apposite istruzioni. Dopo aver svuotato il sacco, girarlo e scuoterlo enericiamente per eliminare la polvere e i detriti.
3. Pulire il sacco una volta all'anno o, se necessario, più spesso:

a. Togliere il sacco dell'aspiratore.
b. Girarlo.
c. Appenderlo ad un gancio.
d. Lavarlo bene con un getto d'acqua.
e. Metterlo ad asciugare.
f. Rigiralo alla parte giusta e reinstallarlo.

RIPORRE L'APPARECCHIO

• Prima di riporre l'apparecchio lasciare che il motore si raffreddi.
• Riporre l'apparecchio in un luogo chiuso a chiave onde impedire che possa essere utilizzato da persone non autorizzate o che venga danneggiato.
  Riporre l'apparecchio in un luogo secco e ben ventilato.
• Tenere l'apparecchio lontano alla portata dei bambini.

RIPORRE L'APPARECCHIO PER UN PERIODO DI TEMPO LUNGO

Nel caso in cui l'apparecchio venga riposto per un periodo di tempo lungo:

1. Versare tutto il carburante del serbatoio in un contentatore. Non utilizzare del carburante che è rimasto stoccato per più di 60 giorni. Eliminare il carburante rispettoando le norme relative allo smaltimento di quello tipo di rifiuto.
2. Avviare il motore e lasciarlo funzionare fino a quando non si spegne da solo. In quello modo si ha la certezza che nel carburatore non vi è più traccia di carburante.
3. Lasciare che il motore si raffreddi. Togliere la candela e versare nel cilindro 30 ml di olio per motori ad elevata qualità. Tirare lentamente il cavo dello starter in modo tale che l'olio si distribuisca in maniera uniforme. Reinstallare la candela.

NOTA: Togliere la candela e scaricare tutto l'olio del cilindro prima di riavviare il soffiante aspiratore dopo il periodo stoccaggio.
4. Pulire l'apparecchio in modo appropriato e verificare che non sia stato danneggiato né che vi siano degli elementi fissati in modo errato. Effettuare un controlo generale, procedere alla sostituzione dei pezzi danneggiati e, se necessario, serrare le viti, i dadi ed i bulloni. Ora l'apparecchio è pronto per essere riposto.

TRASPORTO

• Prima del trasporto lasciare che il motore si raffreddi.
  Proteggere l'apparecchio durante il trasporto.
• Prima del trasporto svuotare il serbatoio.
• Prima del trasporto chiudere il tappo del serbatoio.

RISOLUZIONE DI PROBLEMI

IL MOTORE NON SI AVVIA

CAUSA

Il serbatoio è vuoto
La pompa d'innesco non è stata sufficientemente premuta
Il motore è ingolfato
Il carburante è vecchio o miscelato male
La candela è sporca
La temperatura esterna è inferiore a 4^ C (40^)

AZIONE

Riempire il serbatoio

Premere da 10 volte la pompa d'innesco, lentamente e poi a fondo

Seguire la procedura con la leva dello starter in posizione a pieno regime

Svuotare il serbatoio/Riempirlo con una miscela di carburante nuovo

Sostituire o pulire la candela

Tirare la corda d'avviamento fino a 10-15 volte

IL MOTORE NON RIMANE AL MINIMO

CAUSA

Ilhetto dell'aria è ostruito
Il carburante è vecchio o miscelato male
Il carburatore è regolato male

AZIONE

Sostituire o pulire il filtro dell'aria

Svuotare il serbatoio/Riempirlo con una miscela di carburante nuovo

Rivolgersi ad un distributore autorizzato per una corretta regolazione

IL MOTORE NON ACCELERERA

CAUSA

Il carburante è vecchio o miscelato male
Il carburatore è regolato male.

AZIONE

Svuotare il serbatoio/Riempirlo con una miscela di carburante nuovo

Rivolgersi ad un distributore autorizzato per una corretta regolazione

IL MOTORE NON HA POTENZA O TENDE A SPEGNERSI QUANDO E' SOTTO CARICO

CAUSA

Il carburante è vecchio o miscelato male
Il carburatore è regolato male

AZIONE

Svuotare il serbatoio/Riempirlo con una miscela di carburante nuovo

Rivolgersi ad un distributore autorizzato per una corretta regolazione

L'APPARECCHIO NON SOFFIA E NON ASPIRA

CAUSA

Il sacco è piano
Il rotore è danneggiato

AZIONE

Svuotare il sacco. Vedere il paragrafo "Svuotamento del sacco dell'aspiratore".

Rivolgersi al più vicino distributore autorizzato

CARATTERISTICHE TECNICHE

MOTORE

Tipodi motore	Due tempi raffreddato ad aria
Cilindrata	31 cm3
Potenza massima del motore in conformità alle norme ISO 8893	0,75 kw (1 hp)
Regime nominale (@ 300 rd)	Vac: 6800+ Blow: 7200+ giri/min
Minimo (@ 300 rd)	3600 - 4200 giri/min
Tipodi di accensione	Elettronica
Interruttore	Interruttore basculante a posizione instabile
Distanziamento elettrodo candela	0,5 mm
Lubrifrazione	Miscela benzina/olio
Miscela benzina/olio	40:1
Carburatore	Diaframma, tutte le positizioni
Starter	Ritorno automatico
Tubo di scappamento	Protetto da un carter
Acceleratore	Manuale
Capacità del serbatoio	385 ml

SOFFIANTE/ASPIRATORE

Controllo dell'acceleratore	Leva manuale
Velocità del soffiante	fino a 290 kmh
Uscita dell'aria	fino a 12,1 m³/min
Rapporto di frantumazione	fino a 10:1
Capacità del sacco dell'aspiratore	35.24 litri
Imbracatura	Moschettone unico
Peso (senza carburante, con il tubo del soffiante/asperatore ed il sacco dell'aspiratore, sacco vuoto)	6 kg

Livello di vibrazione anteriore (Minimo)*	4,77 m/s2
Livello di vibrazione posteriori (Minimo)*	5,85 m/s2
Livello di vibrazione anteriore (Regime nominale)*	8,61 m/s2
Livello di vibrazione posteriori (Regime nominale)*	10,46 m/s2
Livello di intensità sonora (Minimo) †	76 LpeqdB(A)
Livello di potenza sonora (Minimo) ‡	96 LweqdB(A)
Livello di intensità sonora (Regime nominale) †	89 LpeqdB(A)
Livello di potenza sonora (Regime nominale) ‡	109 LweqdB(A)

• Metodo di calcolo del livello conforme alle norme ISO 7916 † Metodo di calcolo del livello conforme alle norme EN 27917 ‡ Metodo di calcolo del livello conforme alle norme ISO 108847

INTRODUÇÃO

BV3100

Triturador aspirador soprador motor 2 tempos

MANUAL IMPORTANTE

A CONSERVAR

OBRIGADO
