MANUAL DE UTILIZADOR HBP60 HOOVER

INSTRUÇÕES PARA MONTAGEM E UTILIZAÇÃO

Apresentação do exaustor Instalação

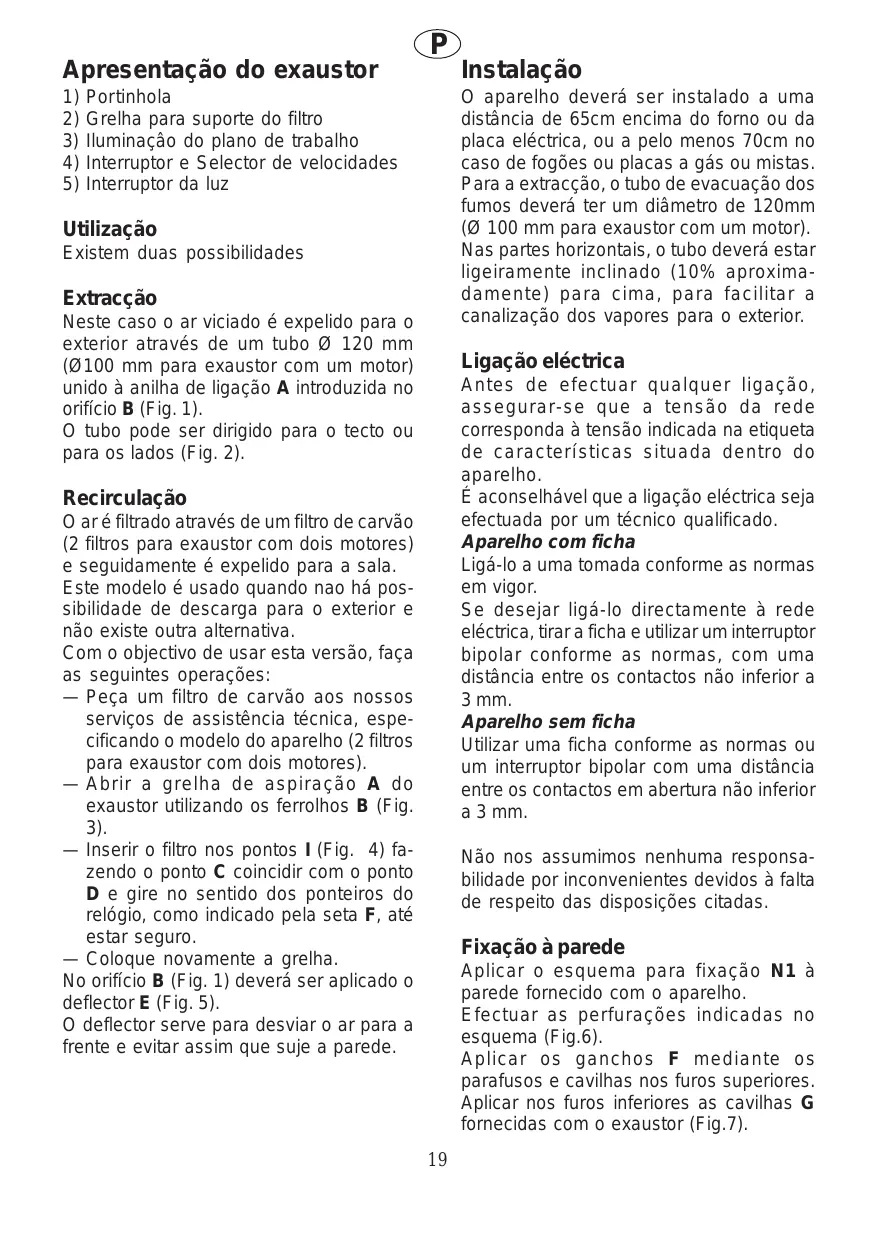

O aparelho deverá ser instalado a uma distância de 65cm encima do forno ou da placa eléctrica, ou a pelo menos 70cm no caso de fogões ou placas a gás ou mistas. Para a extracção, o tubo de evacuação dos fumos deverá ter um diâmetro de 120mm (Ø 100 mm para exaustor com um motor). Nas partes horizontais, o tubo deverá estar ligeiramente inclinado (10% aproximadamente) para cima, para facilitar a canalização dos vapores para o exterior. Portinhola Grelha para suporte do filtro Iluminaçâo do plano de trabalho Interruptor e Selector de velocidades Interruptor da luz Utilização Existem duas possibilidades Extracção Neste caso o ar viciado é expelido para o exterior através de um tubo Ø 120 mm (Ø100 mm para exaustor com um motor) unido à anilha de ligação A introduzida no orifício B (Fig. 1). O tubo pode ser dirigido para o tecto ou para os lados (Fig. 2). Ligação eléctrica Antes de efectuar qualquer ligação, assegurar-se que a tensão da rede corresponda à tensão indicada na etiqueta de características situada dentro do aparelho. É aconselhável que a ligação eléctrica seja efectuada por um técnico qualificado. Aparelho com ficha Ligá-lo a uma tomada conforme as normas em vigor. Se desejar ligá-lo directamente à rede eléctrica, tirar a ficha e utilizar um interruptor bipolar conforme as normas, com uma distância entre os contactos não inferior a 3 mm. Aparelho sem ficha Utilizar uma ficha conforme as normas ou um interruptor bipolar com uma distância entre os contactos em abertura não inferior a 3 mm. Recirculação O ar é filtrado através de um filtro de carvão (2 filtros para exaustor com dois motores) e seguidamente é expelido para a sala. Este modelo é usado quando nao há possibilidade de descarga para o exterior e não existe outra alternativa. Com o objectivo de usar esta versão, faça as seguintes operações: — Peça um filtro de carvão aos nossos serviços de assistência técnica, especificando o modelo do aparelho (2 filtros para exaustor com dois motores). — Abrir a grelha de aspiração A do exaustor utilizando os ferrolhos B (Fig. 3). — Inserir o filtro nos pontos I (Fig. 4) fazendo o ponto C coincidir com o ponto D e gire no sentido dos ponteiros do relógio, como indicado pela seta F, até estar seguro. — Coloque novamente a grelha. No orifício B (Fig. 1) deverá ser aplicado o deflector E (Fig. 5). O deflector serve para desviar o ar para a frente e evitar assim que suje a parede. Não nos assumimos nenhuma responsabilidade por inconvenientes devidos à falta de respeito das disposições citadas. Fixação à parede Aplicar o esquema para fixação N1 à parede fornecido com o aparelho. Efectuar as perfurações indicadas no esquema (Fig.6). Aplicar os ganchos F mediante os parafusos e cavilhas nos furos superiores. Aplicar nos furos inferiores as cavilhas G fornecidas com o exaustor (Fig.7).

Tendo em conta a profundidade dos móveis suspensos laterais, fixar o perfilado angular H (considerando o lado longo e o lado curto do angular) à parede, na altura correcta. Regular a posição dos estribos de suporte I conforme a profundidade dos móveis suspensos, pendurar o exaustor aos ganchos F e controlar que o mesmo esteja instalado na altura certa (para regular a altura utilizar os parafusos L)(Fig.8). Fixar o exaustor ao perfilado angular inferior mediante os parafusos M (Fig. 8) . Para um ajustamento posterior, mexer nos parafusos J através dos furos N (Fig. 8).

no parágrafo “Recirculação”. Ajustar o perfilado angular até obter a aderência à parede por meio dos parafusos M (Fig.8). Este angular possue um lado curto e um lado longo a serem utilizados conforme a profundidade dos móveis suspensos. Utilização O Exaustor tem várias velocidades. — Para um melhor rendimento utilisar as velocidades mais baixas para uma situação normal e as velocidades mais altas para casos como seja fortes cheiros (grelhados, muito vapor, etc....). O exaustor é equipado com um microinterruptor que permite, ao abrir-se a portinhola, que o motor comece a trabalhar velocidade pré selecionada. — Para conseguir uma maior rendimento, ponha o exaustor em funcionamento antes de começar a cozinhar e deixá-lo a funcionar pelo menos 10 minutos depois de acabar a cozedura. Fixação do painel dianteiro Retirar a portinhola O (Fig. 9) girando os ferrolhos posteriores P. Aplicar o esquema N3 na parte posterior do painel dianteiro considerando que a seta indica a parte superior (Fig.10), perfurar nos pontos indicados sobre o esquema e a seguir, fixar a frente ao painel dianteiro mediante os parafusos Q (Fig.11). Atenção Fixação ao móvel suspenso — O ar aspirado não deve ser canalizado numa conduta também utilizada para extrair fumo proveniente de aparelhos alimentados com energia não eléctrica. — É necessário prever sempre uma ventilação apropriada do local onde estão sendo utilizados um exaustor e um aparelho alimentado com energia não eléctrica. — É absolutamente proibido cozinhar alimentos directamente na chama viva debaixo do exaustor. O emprego de chamas directas estraga os filtros e pode causar incêndios, portanto deve ser evitado. A fritura deve ser feita sob controle para evitar que o óleo aquecido arda. — As medidas técnicas a serem tomadas a respeito da segurança na evacuação de fumo devem ser conforme os regulamentos emanados pelas autoridades locais competentes. Aplicar o esquema N2 fornecido com o aparelho à parede lateral do móvel do lado direito fazendo coincidir o lado B com a parte dianteira do móvel suspenso (não considerar a espessura da frente). Efectuar nr. 2 furos de diametro 2,5 nos pontos B1 e B2 (Fig.12). Aplicar o mesmo esquema do lado do móvel suspenso esquerdo fazendo coincidir o lado C com a parede dianteira do móvel suspenso (não considerar a espessura da frente). Efectuar nr.2 furos de diametro 2,5 nos pontos C1 e C2 (Fig.13). Fixar o exaustor aos móveis suspensos mediante os parafusos R (Fig. 14). Montar novamente a portinhola introduzindo-a em primeiro lugar nos trilhos superiores e depois nos inferiores, rodar os ferrolhos posteriores P (Fig. 9) e a seguir montar novamente a grelha efectuando as operações no sentido inverso às descritas

— Não nos assumimos nenhuma responsabilidade por eventuais danos ou incêndios provocados ao aparelho pela falta de respeito às disposições citadas. — Nas partes horizontais, o tubo deverá estar ligeiramente inclinado (10% aproximadamente) para cima, para facilitar a canalização dos vapores para o exterior. — A melhor performance é obtida quando o exaustor é usado em modo de exaustão. — Uma conducta curta (max. 4m) e direita melhora ainda mais a performance de mesmo.

Para tirar o filtro da grelha proceda assim: a) Remova a grelha (Ver fig. 3). b) Tirar os ferrolhos de fixação V do filtro para gordura e extraí-lo (Fig.15). c) é aconselhável lavar também a grelha com água morna e sabâo durante a limpeza do filtro para gordura. d) Assegure-se de que o filtro esteja bem seco antes de montá-lo outra vez. Filtro de carvão O filtro de carvão activo serve para eliminar os cheiros provenientes dos alimentos durante a cozedura. Substituir o filtro pelo menos de quatro em quatro meses. Não pode ser lavado nem reciclado. Para desmontar o filtro efectuar as operações em sentido inverso ao descrito no parágrafo “Recirculação” (Fig. 4). Manutenção Desligar o aparelho da rede eléctrica antes de efectuar qualquer operação de manutenção. Atenção Filtro para gordura A não observância das normas de limpeza do aparelho e de substituição e limpeza dos filtros pode originar incêndios. Recomendamos seguir atentamente as instruçòes e os avisos. O filtro para gordura serve para reter a gordura presente nos fumos provenientes da cozedura de alimentos. Existem três versões diferentes:

1) Em fibra lavável (Espessura 10/15 mm):

Lavar a mâo com água morna ensaboada a intervalos mais ou menos frequentes conforme a utilizaçâo e, de todas formas, uma vez cada 30 dias (não torcer o filtro, secá-lo dentro de um pano apertando levemente).

2) Filtro de papel especial nâo lavável

(Espessura aproximada 1 mm, com bandas cor-de-rosa em diagonal na parte superior da folha: Substituir o filtro quando as bandas diagonais aparecerem na parte inferior e forem visíveis através dos furos da grelha.

3) De camadas de alumínio estirado: Lavar com frequência proporcional à

utilização e, de todas formas, a cada trinta dias, na máquina de lavar louça ou à mão com água e sabão. Esperar que esteja bem seco antes de montá-lo outra vez. Substituição das lampadas — Desligar o aparelho da ficha. — Tirar a grelha. — Substituir as lâmpadas fundidas utilizando exclusivamente lâmpadas normais (oliva) da 40W-max (E-14). — Se notar defeitos na iluminação, antes de chamar o Serviço de Assistência Técnica verificar se as lâmpadas se encontram bem ajustadas. Limpeza A limpeza exterior do exaustor é feita com um pano húmido com álcol desnaturado e com um pouco de detergente líquido neutro. Evitar o uso de produtos que contenham substâncias abrasivas.
