Type product	Afzuigkap
Merk	HOOVER
Model	HBP60
Breedte	60 cm
Gewicht	15 kg (geschat)
Elektrische voeding	220-240 V, 50 Hz
Totaal vermogen	200 W (geschat)
Verlichting	2 lampen van 40 W max, type E14
Aantal motorsnelheden	Meerdere snelheden (min. 3)
Luchtafvoerdiameter	120 mm (afzuigversie)
Gebruiksversie	Afzuigend (externe afvoer) of recirculatie (koolstoffilter)
Vetfilter	Wasbaar (aluminium of uitgerekt aluminium)
Koolstoffilter	Actief, niet wasbaar, vervanging om de 4 maanden
Minimale afstand tot kookplaat	65 cm (elektrisch), 70 cm (gas of gemengd)
Maximale lengte van afvoerkanaal	4 meter met weinig bochten
Installatie	Aan de muur of onder element, met meegeleverde boormalen
Buitenreinigung	Doek gedrenkt in alcohol of neutraal vloeibaar reinigingsmiddel
Veiligheidsinstructies	Niet flamberen onder de afzuigkap, uitschakelen voor onderhoud
Repareerbaarheid	Filters en lampen vervangbaar door gebruiker

Veelgestelde vragen - HBP60 HOOVER

Wat is het verschil tussen de afzuigversie en de recirculatieversie?

De afzuigversie voert de lucht naar buiten af via een kanaal. De recirculatieversie filtert de lucht door een actief koolstoffilter en voert deze terug naar de ruimte. Voor recirculatie moet u een of twee koolstoffilters toevoegen, afhankelijk van het aantal motoren.

Hoe installeer ik de HOOVER HBP60 afzuigkap?

Gebruik de meegeleverde boormalen om gaten in de muur te boren. Bevestig de haken en pluggen, hang de afzuigkap op en pas de hoogte aan met de schroeven. Voor bevestiging aan muurelementen gebruikt u de zijmal. Volg de schema's in de handleiding.

Hoe reinig ik de vetfilters?

De aluminium of wasbare vezelvetfilters kunnen in de vaatwasser of met zeepwater worden gereinigd. Laat ze volledig drogen voordat u ze terugplaatst. Reinig minstens eenmaal per maand.

Wanneer moet ik het koolstoffilter vervangen?

Het actieve koolstoffilter is niet wasbaar of regenereerbaar. Het moet minstens elke 4 maanden worden vervangen. Verwijder het rooster en draai het filter tegen de klok in om het te verwijderen.

Hoe vervang ik de verlichtingslampen?

Schakel eerst het apparaat uit. Verwijder het aanzuigrooster. Gebruik lampen van max 40 W, type E14. Plaats het rooster terug na vervanging. Controleer of de lampen goed zijn ingedrukt als de verlichting niet werkt.

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

De minimale afstand is 65 cm voor een elektrisch fornuis en 70 cm voor een gas- of gemengd fornuis. Houd deze afstanden aan voor een optimale veiligheid.

Kan ik een kanaal met een andere diameter gebruiken?

De aanbevolen diameter voor het afvoerkanaal is 120 mm (100 mm voor modellen met 1 motor). Het gebruik van een andere diameter kan de prestaties verminderen.

Wat te doen als de afzuigkap niet inschakelt?

Controleer eerst het stopcontact en de aansluiting. De afzuigkap is uitgerust met een microschakelaar verbonden met de klep: als de klep gesloten is, wordt de motor uitgeschakeld. Open de klep om de stroom weer in te schakelen.

Kan ik onder de afzuigkap frituren?

Ja, maar met voorzichtigheid. Laat de olie nooit oververhitten en flambeer nooit gerechten onder de afzuigkap. Open vuur kan de filters beschadigen en brand veroorzaken.

Hoe verbeter ik het rendement van de afzuigkap?

Gebruik indien mogelijk de afzuigversie. Houd het afvoerkanaal kort (max 4 m) en met weinig bochten. Schakel de afzuigkap in voordat u gaat koken en laat deze nog 10 minuten na het koken aan.

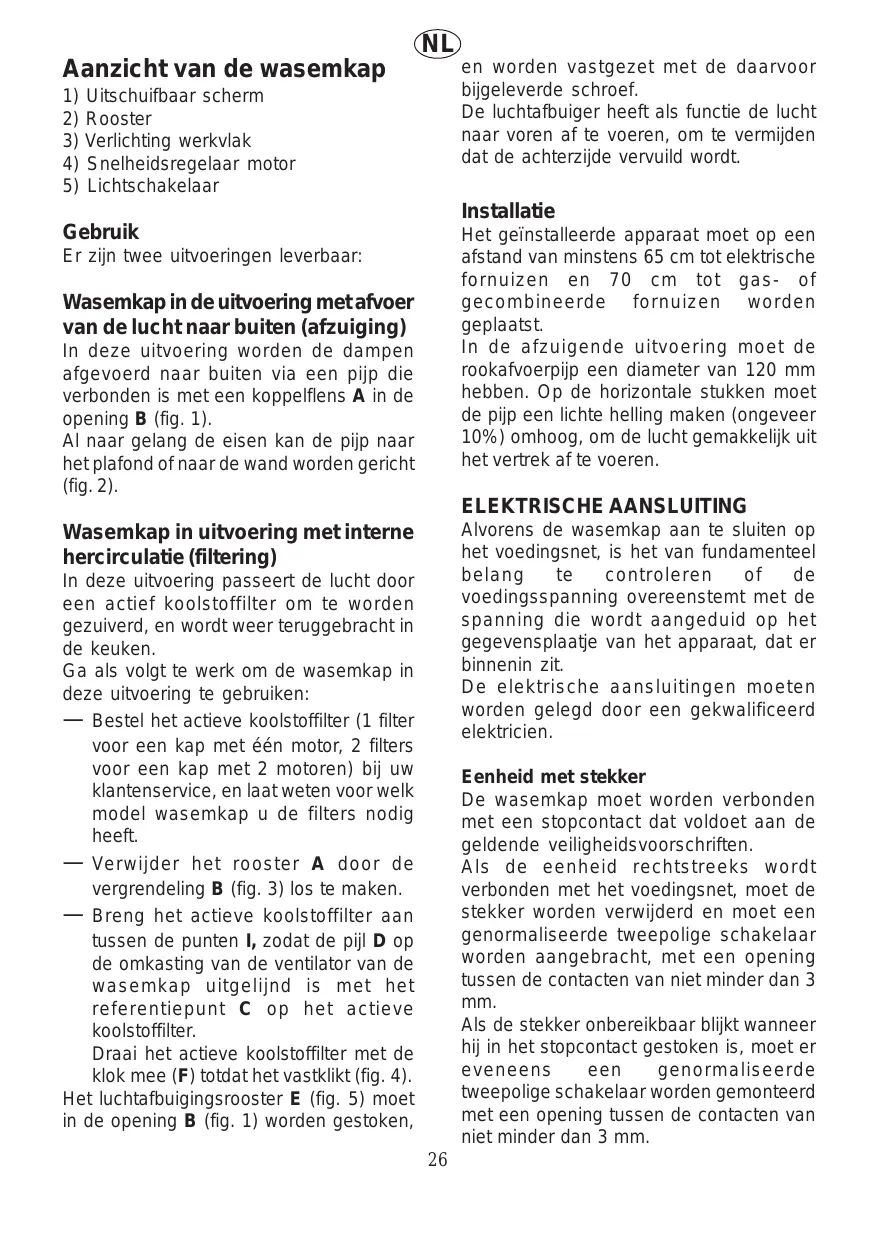

GEBRUIKSAANWIJZING HBP60 HOOVER

Aanzicht van de wasemkap

1) Uitschuifbaar scherm
2) Rooster
3) Verlichting werkvlak
4) Snelheidsregelaar motor
5) Lichtschakelaar

Gebruik

Er zijn twee uitvoeringen leverbaar:

Wasemkap in de uitvoering met afvoer van de lucht naar buiten (afzuiging)

In deze uitvoering worden de dampen afgevoerd naar buiten via een pijp die verbonden is met een koppelflens A in de opening B (fig. 1).

Al naar gelang de eisen kan de pijp naar het plafond of naar de wand worden gericht (fig. 2).

Wasemkap in uitvoering met interne hercirculatie (filtering)

In deze uitvoering passeert de lucht door een actief koolstofffilter om te worden gezuiverd, en wordt weer teruggebracht in de keuken.

Ga als volgt te werk om de wasemkap in deze uitvoering te gebruiken:

— Bestel het actieve koolstofffilter (1 filter voor een kap met één motor, 2 filters voor een kap met 2 motoren) bij uw klantenservice, en laat weten voor welk model wasemkap u de filters nodig heeft.
— Verwijder het rooster A door de vergrendeling B (fig. 3) los te maken.
— Breng het actieve koolstofffilter aan tussen de punten I, zodat de pijl D op de omkasting van de ventilator van de wasemkap uitgelijnd is met het referentiepunt C op het actieve koolstofffilter.

Draai het actieve koolstofffilter met de klok mee (F) totdat het vastklikt (fig. 4).

Het luchtafbuigingsrooster E (fig. 5) moet in de opening B (fig. 1) worden gestoken,

NL

en worden vastgezet met de daarvoor bijgeleverde schroef.

De luchtafbuiger heeft als functie de lucht naar voren af te voeren, om te vermijden dat de achterzijde vervuild wordt.

Installatie

Het geïnstalleerde apparaat moet op een afstand van minstens 65 cm tot elektrische fornuizen en 70 cm tot gas- of gecombineerde fornuizen worden geplaatst.

In de afzuigende uitvoering moet de rookafvoerpijp een diameter van 120 mm hebben. Op de horizontale stukken moet de pijp een lichte helling maken (ongeveer 10%) omhoog, om de lucht gemakkelijk uit het vertrek af te voeren.

Alvorens de wasemkap aan te sluiten op het voedingsnet, is het van fundamenteel belang te controleren of de voedingsspanning overeenstemt met de spanning die wordt aangeduid op het gegevensplaatje van het apparaat, dat er binnenin zit.

De elektrische aansluitingen moeten worden gelegd door een gekwalificeerd elektricien.

Eenheid met stekker

De wasemkap moet worden verbonden met een stopcontact dat voldoet aan de geldende veiligheidsvoorschriften.

Als de eenheid rechtstreeks wordt verbonden met het voedingsnet, moet de stekker worden verwijderd en moet een genormaliseerde tweepolige schakelaar worden aangebracht, met een opening tussen de contacten van niet minder dan 3 mm.

Als de stekker onbereikbaar blijkt wanneer hij in het stopcontact gestoken is, moet er eveneens een genormaliseerde tweepolige schakelaar worden gemonteerd met een opening tussen de contacten van niet minder dan 3 mm.

Eenheid zonder stekker

De eenheid moet worden uitgerust met een genormaliseerde schakelaar of een genormaliseerde tweepolige schakelaar met een opening tussen de contacten van minstens 3 mm.

De fabrikant wijst elke aansprakelijkheid voor schade die veroorzaakt wordt door veronachtzaming van bovenstaande instructies, af.

Montage van de wasemkap aan de wand

Gebruik de bijgeleverde mal nr. 1 en bevestig hem aan de wand.

Boor de gaten op de aangegeven punten (fig. 6).

Plaats de bijgeleverde haken F, compleet met de schroeven en blokjes in de bovenste gaten.

Steek de bij de wasemkap geleverde expansiepluggen G in de onderste gaten (fig. 7).

Bevestig het hoekframe H (met behulp van de lange of korte arm, al naar gelang de diepte van de kastjes ernaast) aan de wand op de juiste hoogte.

Regel de positie van de bovenste beugels en bevestig de kap aan de haken F, en controleer daarbij of hij zich op de juiste hoogte bevindt (draai eventueel, om de hoogte te regelen, aan de schroeven L, (fig. 8).

Bevestig de kap aan het onderste hoekframe met behulp van de schroeven M.

Draai voor een nadere instelling aan de schroeven J door de gaten N (fig. 8).

Bevestiging van het frontpaneel

Verwijder het rooster.

Neem het deurtje O (fig. 9) weg door aan de achterste blokkeerknoppen P te draaien. Bevestig mal nr. 3 op de rechterkant van het frontpaneel, en denk eraan dat de pijl de bovenkant aangeeft (fig. 10), boor gaten op de in de mal aangegeven punten.

Bevestig de deur vervolgens aan het frontpaneel door middel van de schroeven Q (fig.11).

Bevestiging

Bevestig mal nr. 2 aan de zijkant van het rechter kastje, zodat de zijde B uitgelijnd is met de voorkant van het bovenkastje (onafhankelijk van de dikte van het uitschuifbare scherm) en boor twee gaten met een diameter van 2,5 mm in de punten B1 en B2 (fig. 12).

Breng vervolgens dezelfde mal aan op de zijkant van het linker bovenkastje, en lijn de zijde C uit met de voorkant van het bovenkastje (onafhankelijk van de dikte van het uitschuifbare scherm) en maak twee gaten met een diameter van 2,5 mm op de punten C1 en C2 (fig. 13).

Bevestig de wasemkap aan de bovenkastjes door middel van de schroeven R (Fig. 14).

Plaats het deurtje weer, door hem eerst in de bovenste geleiders en vervolgens in de onderste te steken, draai aan de achterste blokkeerknoppen P en monteer vervolgens de metalen filters, door de werkzaamheden uit de paragraaf "uitvoering met interne hercirculatie" in omgekeerde volgorde uit te voeren.

Stel het hoekframe in en bevestig het goed aan de wand met de daarvoor bestemde schroeven M (fig. 8).

Het hoekframe heeft een lange en een korte arm, die gebruikt kunnen worden afhankelijk van de diepte van de bovenkastjes.

Gebruik van de wasemkap

— De wasemkap heeft verschillende snelheden. Voor het beste rendement wordt geadviseerd de lage snelheid te gebruiken in normale omstandigheden en de hoge snelheden als er sterke geuren en dampen zijn. De wasemkap is uitgerust met een microschakelaar, die verbonden is met het uitschuifbare

NL

scherm: als het scherm ingeschoven wordt, gaan de motoren uit, als het scherm wordt uitgetrokken, dan zal de eerder ingestelde functie weer worden geactiveerd.

— Het wordt geadviseerd de wasemkap een paar minuten voordat u begint met koken in te schakelen, en haar ongeveer 15 minuten te laten werken nadat u klaar bent, om te garanderen dat alle geuren verdwijnen.

Let op

— De wasemkap mag niet worden verbonden met afvoerleidingen van andere apparaten, die niet elektrisch worden gevoed.
— Als de wasemkap gelijktijdig wordt gebruikt met andere apparaten, die niet elektrisch worden gevoed, moet voor voldoende ventilatie worden gezorgd.
— Flambeer niet onder de kap.

Het gebruik van een onbeschermde vlam is gevaarlijk voor de filters, en kan brand veroorzaken.

Vermijd dus open vuur onder de wasemkap. Houd frituurpannen in het oog tijdens het gebruik, want oververhitte olie kan vlam vatten.

— Het wordt geadviseerd de officiële voorschriften op het gebied van rookafvoer in acht te nemen.
— De fabrikant wijst elke aansprakelijkheid voor schade of brand van de wasemkap, die veroorzaakt wordt door het veronachtzamen van bovenstaande instructies, af.

Tips voor de installatie en het gebruik van de wasemkap

—De horizontale delen van de pijp moeten licht naar boven hellen (ongeveer 10%) om de lucht gemakkelijk uit het vertrek te kunnen voeren.
—Voor het beste rendement wordt het

gebruik, waar mogelijk, van het model met afvoer van de lucht naar buiten (afzuiging) geadviseerd.

— Het beste rendement van de eenheid bereikt men met korte leidingen (max. 4 m.) en met weinig bochten.

Onderhoud

Voor het plegen van willekeurig onderhoud, moet het apparaat worden afgekoppeld van het elektriciteitsnet.

Vetfilter

Het vetfilter heeft tot taak de zwevende vetdeeltjes achter te houden.

Er zijn drie verschillende types vetfilters:

1) Synthetisch filter - wasbaar (dikte 10/15 mm). In geval van gewoon huishoudelijk gebruik, moet het synthetische filter minstens eenmaal per maand in lauw water worden gewassen. Het filter mag daarbij niet worden gevouwen.
2) Filter van speciaal papier - niet wasbaar (dikte ongeveer 1 mm met diagonale rode strepen). Het filter moet worden vervangen wanneer de strepen zichtbaar worden door de openingen in het rooster.
3) Filters met lagen gestreken aluminium: moeten bij normaal gebruik minstens eenmaal per maand in de vaatwasmachine of in warm water worden gewassen of met langere of kortere tussenpozen, afhankelijk van de frequentie en de intensiteit waarmee het apparaat gebruikt wordt.
Wacht tot het filter goed droog is, alvorens het weer te monteren.

Ga als volgt te werk om het vetfilter weg te nemen:

Neem het filter als volgt weg:

a) Verwijder het rooster (fig. 3)
b) Neem het filter weg na de V-vormige clips te hebben verwijderd (fig. 15).

c) Het is raadzaam het rooster schoon te maken, telkens wanneer het filter gewassen wordt.
d) Vergewis u ervan dat het rooster volledig droog is, voordat u het terugmonteert.

Actief koolstofffilter

Het actieve koolstofffilter heeft tot taak de geuren die in de luchtstroom die er doorheen gaat, vast te houden.

Dit filter mag noch gewassen, noch opnieuw opgewerkt worden.

Om de vier maanden vervangen.

Lees voor de demontage van de koolstofffilters de beschrijving in de paragraaf "Uitvoering met interne hercirculatie".

Let op

Als de voorschriften voor reiniging van het apparaat en reiniging en vervanging van de filters niet in acht genomen worden kan dat brand tot gevolg hebben. Wij dringen er derhalve op aan, deze instructies in acht te nemen.

Vervanging van een lampje

Koppel het apparaat af van het elektriciteitsnet. Verwijder de metalen filters. Gebruik voor de verlichting een gewoon, in de handel verkrijgbaar lampje van 40 W (E 14).

— Controleer, alvorens contact op te nemen met de technische dienst, als het lampje niet gaat branden, of het wel goed is aangebracht.

Reiniging

Gebruik voor het schoonmaken van de buitenkant van de wasemkap een doek die is vochtig gemaakt in een neutraal reinigingsmiddel of gedenatureerde alcohol. Gebruik geen schuurmiddelen.
