HBP60 - Kuchyňský odsavač par HOOVER - Bezplatný návod k obsluze

Typ produktu	Odsavač par
Značka	HOOVER
Model	HBP60
Šířka	60 cm
Hmotnost	15 kg (odhad)
Elektrické napájení	220-240 V, 50 Hz
Celkový výkon	200 W (odhad)
Osvětlení	2 žárovky max. 40 W, typ E14
Počet rychlostí motoru	Několik rychlostí (min. 3)
Průměr výstupu vzduchu	120 mm (odsávací verze)
Verze použití	Odsávací (venkovní odvod) nebo recirkulační (uhelný filtr)
Tukový filtr	Omyvatelný (drátěnka nebo tažený hliník)
Uhelný filtr	Aktivní, neomyvatelný, výměna každé 4 měsíce
Minimální vzdálenost od varné desky	65 cm (elektrická), 70 cm (plynová nebo kombinovaná)
Maximální délka odvodního potrubí	4 metry s málo ohyby
Instalace	Nástěnná nebo pod skříňku, s přiloženými vrtacími šablonami
Vnější čištění	Hadřík napuštěný lihem nebo neutrálním tekutým čisticím prostředkem
Bezpečnostní pokyny	Nepřipékat pod digestoří, před údržbou odpojit
Opravitelnost	Filtry a žárovky vyměnitelné uživatelem

Často kladené otázky - HBP60 HOOVER

Jaký je rozdíl mezi odsávací a recirkulační verzí?

Odsávací verze odvádí vzduch ven potrubím. Recirkulační verze filtruje vzduch přes aktivní uhelný filtr a vrací ho zpět do místnosti. Pro recirkulaci je třeba přidat jeden nebo dva uhelné filtry podle počtu motorů.

Jak nainstalovat digestoř HOOVER HBP60?

Použijte přiložené šablony k vyvrtání otvorů do zdi. Upevněte háčky a hmoždinky, zavěste digestoř, poté upravte výšku šrouby. Pro upevnění k nástěnným prvkům použijte boční šablonu. Postupujte podle schémat v návodu.

Jak čistit tukové filtry?

Aluminiové nebo omyvatelné vláknité tukové filtry se čistí v myčce nádobí nebo v mýdlové vodě. Nechte je zcela vyschnout před opětovným nasazením. Čistěte alespoň jednou měsíčně.

Kdy je třeba vyměnit uhelný filtr?

Aktivní uhelný filtr není omyvatelný ani regenerovatelný. Musí být vyměněn alespoň každé 4 měsíce. Demontujte mřížku a otočením filtru v opačném směru jej vyjměte.

Jak vyměnit osvětlovací žárovky?

Nejprve odpojte spotřebič. Sundejte odsávací mřížku. Použijte žárovky max. 40 W, typ E14. Po výměně vraťte mřížku zpět. Pokud osvětlení nefunguje, zkontrolujte, zda jsou žárovky dobře zasunuty.

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost je 65 cm pro elektrickou varnou desku a 70 cm pro plynovou nebo kombinovanou. Dodržujte tyto vzdálenosti pro optimální bezpečnost.

Mohu použít potrubí jiného průměru?

Doporučený průměr odvodního potrubí je 120 mm (100 mm pro modely s 1 motorem). Použití jiného průměru může snížit výkon.

Co dělat, když se digestoř nerozsvítí?

Nejprve zkontrolujte elektrickou zásuvku a připojení. Digestoř je vybavena mikrospínačem spojeným s klapkou: pokud je klapka zavřená, motor se vypne. Otevřete klapku pro opětovné zapnutí.

Je možné smažit pod digestoří?

Ano, ale opatrně. Nikdy nenechte olej přehřát a nikdy neflambujte potraviny pod digestoří. Otevřený plamen může poškodit filtry a způsobit požár.

Jak zlepšit účinnost digestoře?

Pokud je to možné, používejte odsávací verzi. Udržujte odvodní potrubí krátké (max 4 m) a s málo ohyby. Zapněte digestoř před vařením a nechte ji běžet 10 minut po vaření.

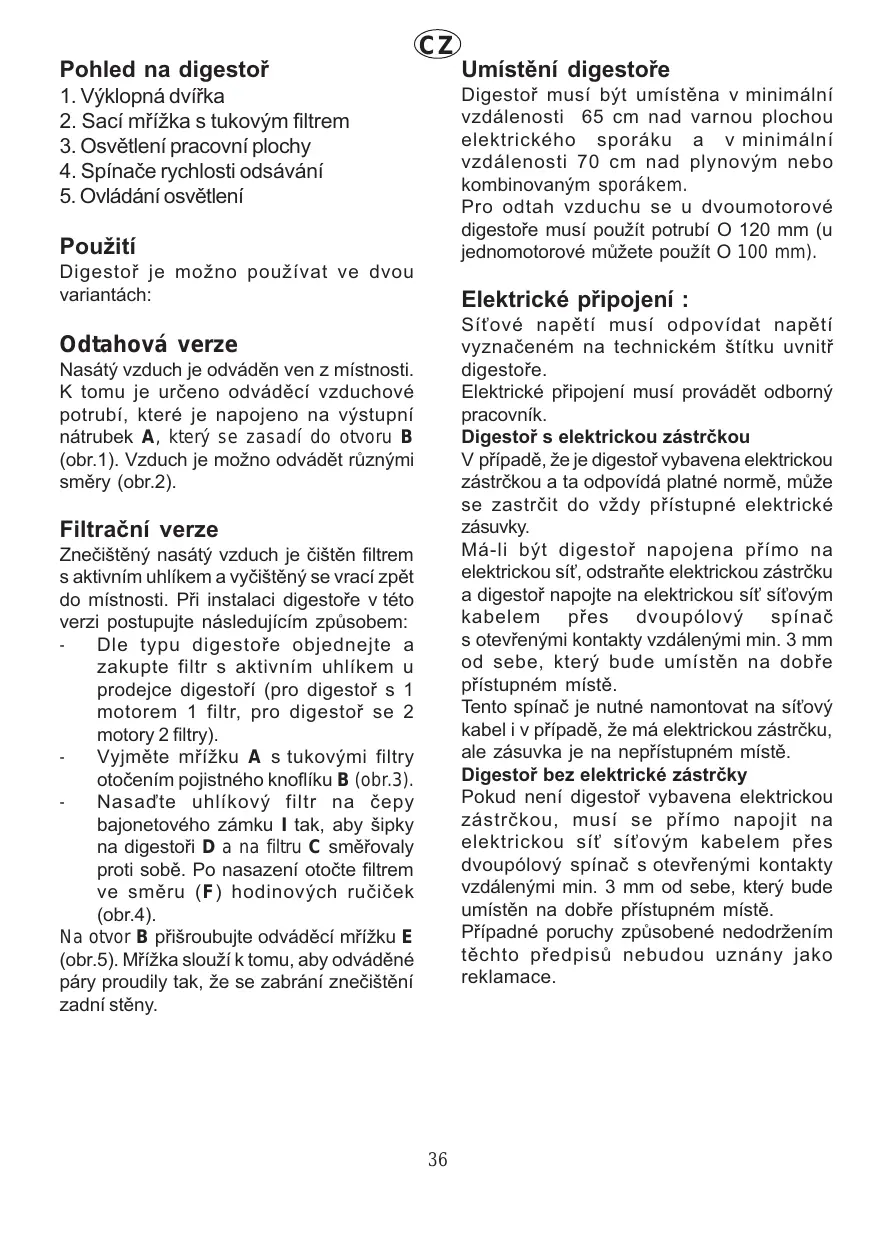

NÁVOD K OBSLUZE HBP60 HOOVER

1. Výklopná dvířka
2. Sací mřížka s tukovým filtrem
3. Osvětlení pracovní plochy
4. Spínače rychlosti odsávání
5. Ovládání osvětlení

Použití

Digestoř je možno používat ve dvou variantách:

Odtahová verze

Nasátý vzduch je odváděn ven z místnosti. K tomu je určeno odváděcí vzduchové potrubí, které je napojeno na výstupní nátrubek A, který se zasadí do otvoru B (obr.1). Vzduch je možno odvádět různými směry (obr.2).

Filtrační verze

Znečištěný nasátý vzduch je čištěn filtrem s aktivním uhlíkem a vyčištěný se vrací zpět do místnosti. Při instalaci digestoře v této verzi postupujte následujícím způsobem:

• Dle typu digestoře objednejte a zakupte filtr s aktivním uhlíkem u prodejce digestoří (pro digestoř s 1 motorem 1 filtr, pro digestoř se 2 motory 2 filtry).
• Vyjměte mřížku A s tukovými filtry otočením pojistného knoflíku B (obr.3).
• Nasad'te uhlíkový filtr na čepy bajonetového zámku I tak, aby šipky na digestoři D a na filtru C směřovaly proti sobě. Po nasazení otočte filtrem ve směru (F) hodinových ručiček (obr.4).

Na otvor B přišroubujte odváděcí mřížku E (obr.5). Mřížka slouží k tomu, aby odváděné páry proudily tak, že se zabrání znečištění zadní stěny.

Umístění digestoře

Digestoř musí být umístěna v minimální vzdálenosti 65 cm nad varnou plochou elektrického sporáku a v minimální vzdálenosti 70 cm nad plynovým nebo kombinovaným sporákem.

Pro odtah vzduchu se u dvoumotorové digestoře musí použít potrubí O 120 mm (u jednomotorové můžete použít O 100 mm).

Elektrické připojení :

Síťové napětí musí odpovídat napětí vyznačeném na technickém štítku uvnitř digestoře.

Elektrické připojení musí provádět odborný pracovník.

Digestoř s elektrickou zástrčkou

V případě, že je digestoř vybavena elektrickou zástrčkou a ta odpovídá platné normě, může se zastrčit do vždy přístupné elektrické zásuvky.

Má-li být digestoř napojena přímo na elektrickou síť, odstraňte elektrickou zástrčku a digestoř napojte na elektrickou síť síťovým kabelem přes dvoupólový spínač s otevřenými kontakty vzdálenými min. 3 mm od sebe, který bude umístěn na dobře přístupném místě.

Tento spínač je nutné namontovat na síťový kabel i v případě, že má elektrickou zástrčku, ale zásuvka je na nepřístupném místě.

Digestoř bez elektrické zástrčky

Pokud není digestoř vybavena elektrickou zástrčkou, musí se přímo napojit na elektrickou síť sít'ovým kabelem přes dvoupólový spínač s otevřenými kontakty vzdálenými min. 3 mm od sebe, který bude umístěn na dobře přístupném místě.

Případné poruchy způsobené nedodržením těchto předpisů nebudou uznány jako reklamace.

Připevnění digestoře na zed'

Přiložte na zed' vrtací šablonu č.1.

Označte a vyvrtejte 4 otvory (obr.6).

Vložte hmoždinky do horních otvorů a přišroubujte horní nosné háky F, vložte hmoždinky G do spodních otvorů (obr.7)

Dle hloubky horních postranních skříněk upevněte úhlový profil H na zed' ve správné výšce (pozor na záměnu krátké a dlouhé strany profilu).

Na odpovídající hloubku horních skříněk nastavte nosná ramena I, digestoř zavěste na zed' na háky F a přesvědčete se, zda je digestoř usazena ve správné výšce (pomocí šroubů L - obr.8, se může výška regulovat).

Digestoř upevněte na spodní úhlový profil šrouby M. Eventuelně můžete ještě pozici digestoře regulovat šrouby J (obr.8).

Připevnění čelního panelu

Odstraňte čelní dvířka O, otočením zadních pojistných knoflíků P (obr.9)

Přiložte šablonu č.3 na zadní stranu čelních dvířek, šipka musí ukazovat vrchní stranu (obr.10), označte a vyvrtejte otvory a přišroubujte výklopná dvířka k zadní straně čelního panelu šrouby Q (obr.11)

Připevnění digestoře na boční kuchyňské skříňky

Přiložte šablonu N2 na pravou boční skříňku tak, aby strana B byla na čelní straně skříňky (bez tloušťky dvířek!). Vyvrtejte 2 otvory o průměru 2,5 mm v bodech B1 a B2 (obr.12).

Stejnou šablonu N2 přiložte na levou skříňku, aby strana C byla na čelní straně skříňky (bez tloušťky dvířek!). Vyvrtejte 2 otvory o průměru 2,5 mm v bodech C1 a C2 (obr.13).

Připevněte pomocí šroubů R digestoř na boční závěsné skříňky (obr.14).

Zpětně namontujte čelní dvířka, nejdříve nasadťe horní a pak spodní vedení dvířek, otočte pojistným knoflíkem P (obr.9) a namontujte mřížku s tukovými filtry opačným

postupem, než je popsán v kapitole "Filtrační verze".

Pomocí šroubů M (obr.8) vyregulujte úhlový profil dokud nepřilehne na zed'.

Tento úhlový profil umožňuje pomocí kratší nebo delší strany přizpůsobit hloubku digestoře bočním skříňkám.

Provoz

- Digestoř je opatřena vícestupňovým ventilátorem. Optimálního výkonu se dosáhne, když se při běžných podmínkách při vaření použije nižší rychlostní stupeň a při obzvláště vysoké koncentraci kuchyňských par použije vyšší stupeň sání.

K zapnutí a vypnutí digestoře je digestoř vybavena mikrospínačem, který je s čelními dvířky spojen a při uzavření čelních dvířek je automaticky vypnut motor, při otevření dvířek se znovu zapne původně nastavený stupeň sání.

- Doporučuje se zapnout digestoř krátce před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

Varování

— Digestoř se nesmí napojit na odtahové potrubí, které odvádí zplodiny z jiných než elektrických zdrojů.
— Pracuje-li digestoř současně s přístroji, které jsou poháněny jinou než elektrickou energií, musí být zabezpečen adekvátní přísun čerstvého vzduchu, aby v místnosti nevznikal podtlak.
— Pod digestoří je přísně zakázáno pracovat s otevřeným ohněm. Otevřený oheň poškozuje filtr a může způsobit požár. Při fritování je třeba neustále kontrolovat teplotu oleje, aby nedošlo ke vznícení.
— Dodržujte prosím příslušné oficiální předpisy týkající se odvodu par. Dále je třeba pečlivě dodržovat veškeré bezpečnostní vzdálenosti a předpisy uvedené v tomto návodu.
— Výrobce odmítá jakoukoliv zodpovědnost za poškození digestoře způsobené nedodržením výše uvedených instrukcí.

Doporučené předpisy pro použití digestoře

• pro lepší vedení vzduchu veďte odtahové potrubí v mírném sklonu cca 10% od digestoře směrem ven.
• odtahové potrubí by nemělo být delší než 4 m.
• digestoř dosáhne nejlepšího výkonu v odtahové verzi.

Údržba

Před zahájením prací při údržbě digestoře přerušte dodávku elektrického proudu.

Tukový filtr

Tukový filtr zachytává mastné částice obsažené v kuchyňských parách vzniklých při vaření.

Tukový filtr existuje v několika verzích:

1) Syntetický tukový filtr (tloušťka 10/15 mm): musí se jednou za 4 týdny vyprat pracím prostředkem v teplé vodě. Filtr neždímejte, pouze jej opatrně zbavte přebytečné vody a nechejte jej důkladně vysušit.
2) Tukový filtr ze speciálního papíru (nedá se prát) (tloušťka 1 mm s růžovými proužky): Filtr vyměňte, jakmile jsou spodem mřížky viditelné proužky na filtru.
3) Hliníkový filtr: nejméně jednou za 30 dní vyprat ručně pracím prostředkem nebo v kuchyňské myčce. Před opětným nasazením hliníkového filtru je nutno filtr důkladně vysušit.

Postup při vyjmutí tukového filtru:

a) Odstraňte sací mřížku (Obr.3).
b) Vyjměte tukový filtr z držáku V (obr.15)
c) Při čištění tukového filtru se musí vyčistit také nasávací mřížka mycím prostředkem v teplé vodě.
d) Před zpětnou montáží mřížky s tukovým filtrem se ujistěte, že je mřížka suchá.

Uhlíkový filtr

Uhlíkový filtr přečišťuje kuchyňské páry vzniklé při vaření.

Filtr není možné prát ani jinak čistit, musí se vyměnit minimálně jednou za 6 měsíců.

Varování

Výše uvedené instrukce musí být při provozu digestoře přísně dodrženy. Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které by byly způsobeny nedodržením těchto pokynů.

Výměna žárovky

a) Odpojte digestoř z elektrické sítě.
b) Odstraňte tukový filtr.
c) Nahrad'te vadnou žárovku novou max.40W (E14).
d) Nefunguje-li osvětlení, přezkoušejte nejprve, zda žárovka není vadná nebo je-li dobře osazená. Není-li závada odstraněna, obraťte se na servis (zákaznické oddělení).

Čištění

Digestoř se musí pravidelně čistit zvenku i zevnitř. K čištění používejte měkkou látku navlhčenou v denaturovaném lihu popř. neutrálním saponátu. Nepoužívejte žádné čistící prostředky, které obsahují brusné přísady.

Nedodržení pokynů pro čištění digestoře nebo čištění a výměnu filtrů může způsobit nebezpečí vznícení digestoře.
