NÁVOD K OBSLUZE HDD9800/1B HOOVER

1 Bezpečnostní pokyny
2....Instalace
3....Používání digestoře
4 .... Rešení potíží
5. Údržba a čištění
6 Ochrana životního prostředí

BEZPEČNOSTNÍ POKYNY

Tento návod vysvětluje správnou instalaci a používání digestoře. I když produkt znáte, před použitím digestoře si návod přečtěte. Uložte návod na bezpečném místě pro pozdější použití.

Co nikdy nedopustit:

• Nezkoušejte používat digestoř bez tukových filtrů nebo když jsou tukové filtry nadměrně zanesené!
• Neinstalujte na sporák s vysoko umístěným grilem.
  ● Nenechávejte pánve bez dozoru, protože přehřáté tuky nebo oleje mohou vzplanout..
• Nikdy nenechte pod digestoří otevřený plamen.

● Pokud je digestoř poškozená, nepoužívejte ji.
- Pod digestoří neflambujte.
- POZOR: Přístupné součásti mohou být při vaření horké.
●Minimální vzdálenost mezi plochou plotny a nejnižší součástí digestoře. (Pokud je digestoř umístěna nad plynovým sporákem musí být tato vzdálenost alespoň 65 cm)
- Vzduch nesmí být odváděn do komína, který je používán pro odvod spalin plynových spotřebičů nebo spotřebičů používajících jiná paliva.

- Důležité! Při instalaci nebo údržbě, například při výměně žárovky, vždy vypněte proud.

• Digestor musí být instalována podle pokynů k instalaci a je nutné dodržet všechny rozměry.
  ● Všechny činnosti při instalaci musí provádět kompetentní osoba nebo kvalifikovaný elektrikář.
• Obalový materiál zlikvidujte opatrně. Mohlo by dojít k poranění dětí.
• Věnujte pozornost ostrým hranám uvnitř digestoře, zvláště při instalaci a čištění.
  ●Pokud je digestoř umístěna nad plynovým sporákem, minimální vzdálenost mezi plochou plotny a nejnižším bodem digestoře musí být: Plynové sporáky: 75 cm Elektrické sporáky: 65 cm Sporáky na uhlí nebo topný olej: 75 cm
  ●Zajistěte, aby na odvodu plynů z digestoře nebyly ohyby ostřejší než 90 stupňů. Snížila by se účinnost digestoře.
  ● Varování: Pokud nejsou šrouby a upevňovací prvky namontovány podle těchto pokynů, může dojít k úrazu elektrickým proudem.
  ● Varování: Před tím, než se dotknete svorek, musí výt všechny obvody odpojeny.

Co je vždy nutné:

●Pokud vaříte na plynovém sporáku, vždy na hrnce a pánve dejte pokličku.
● V režimu odsávání je z místnosti odsáván vzduch. Zajistěte dostatečné větrání. Digestoř odsává z místnosti pachy, ale ne páru.
- Digestoř je určena pouze k použití v domácnosti.

● Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoby s podobnou kvalifikací, aby se vyloučilo riziko..

Tento spotřebič mohou používat děti starší osmi let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby nezkušené a neznalé za předpokladu, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související rizika. Děti si s digestoří nesmí hrát. Děti nesmí provádět čištění a uživatelskou údržbu bez dohledu.

●Pozor: Spotřebič a jeho přístupné součásti se mohou při používání zahřát. Zabraňte dotyku s horkými součástmi. Děti mladší než 8 let se nesmí přibližovat, pokud nejsou pod stálým dozorem.

● Pokud je digestoř používána v místnosti, kde jsou další spotřebiče spalující plyn nebo jiná paliva, musí být zajištěno dostatečné větrání.

- Pokud není prováděno čištění podle pokynů, existuje riziko požáru.

● Musí být dodržovány předpisy pro odvod vzduchu.

● Pravidelně spotřebič čistěte postupem uvedeným v kapitole ÚDRŽBA.

●Z bezpečnostních důvodů používejte pouze šrouby, které jsou doporučené v tomto návodu.

- Podrobnosti a intervaly čištění jsou uvedeny v popisu údržby a čistění v návodu k obsluze.

● Děti nesmí provádět čištění a uživatelskou údržbu bez dohledu.

●Pokud jsou digestoř a současně fungující spotřebiče připojeny na napájení jiné, než elektrickou energií, podtlak v místnosti nesmí překročit 4 Pa (4 × 10-5 bar).

●VAROVÁNÍ: Nebezpečí požáru: neskladujte předměty na varném povrchu.

● Nepoužívejte parní čistič.

- NIKDY se nepokoušejte hasit požár vodou, ale vypněte spotřebič a potom zakryjte plamen např. pokličkou nebo hasicí rouškou.

INSTALACE (ODVOD VZDUCHU VEN)

Pokud máte výstup vzduchu ven, může být digestoř zapojena podle obrázku níže na odvod vzduchu (smaltované, hliníkové, ohebné potrubí nebo potrubí z nehořlavého materiálu s vnitřním průměrem 150 mm)

Před instalací jednotku vypněte a vytáhněte ze zásuvky.

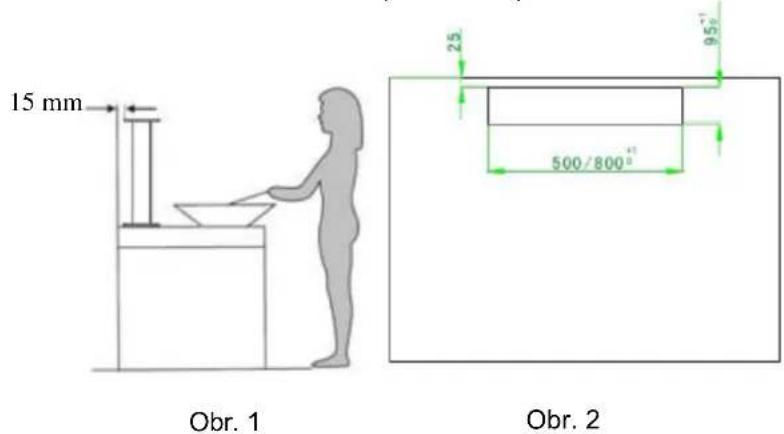

1. Digestoř je nutné umístit minimálně 15 mm od zdi. (Viz obr. 1)

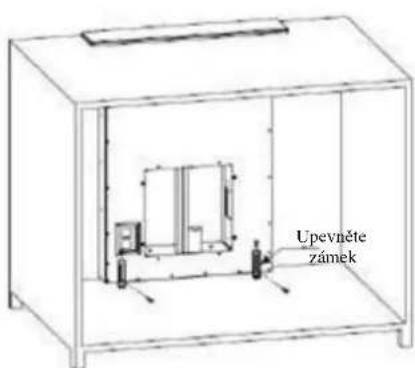

2. Vložte digestoř do otvoru v lince (viz obr. 2). Pro upevnění digestoře použijte 4 šrouby ST4*8 a šroub ST4*14 a zámek (viz obr. 3)

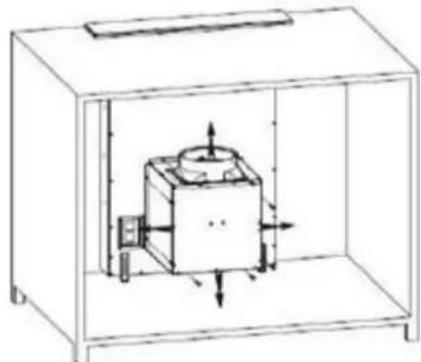

1. Upevněte plášť a digestoř 8 šrouby M10*10. Podle prostoru na lince může být odvod vzduchu nahoře, dole, vlevo nebo vpravo (viz obr. 4).

Obr. 3

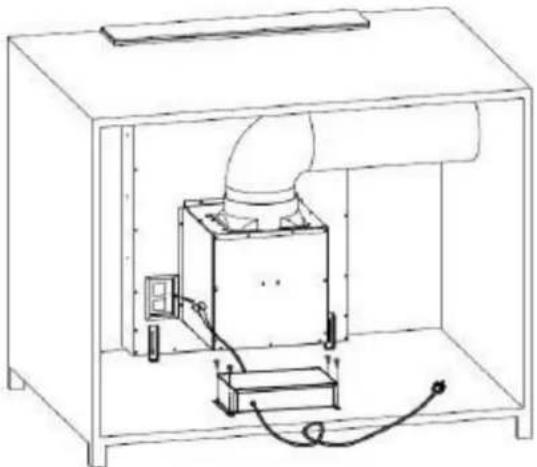

1. Upevněte potrubí na výstup a pomocí 4 šroubů ST4*14 upevněte krabici PCB, připojte napájení a dokončete instalaci. (Viz obr. 5)

Z bezpečnostních důvodů používejte pouze šrouby, které jsou doporučené v tomto návodu.
Pokud nej sou š rouby a upevňovací prvky namontovány podle těchto pokynů, může dojít k úrazu elektrickým proudem.

Používání digestoře

Ovládání

Systém ovládání se skládá ze dvou částí – panelu napájení a dotykového panelu. Dotykový panel obsahuje pět funkčních tlačítek (napájení, otáčky, světlo, časovač a posuvník)

Časovač Světlo

Posuvník

Otáčky

Napájení

Funkce

1Pokud je zapnuto napájení, je digestoř v pohotovostním režimu s podsvícením, které zhasne po 5 sekundách nečinnosti. Pokud chcete digestoř znovu použít, probuďte ji z pohotovostního režimu dotykem na jakékoliv tlačítko.

2 Pokud se dotknete tlačitka napájení ① na 2 sekundy, digestoř se vysune

nahorua bude běžet na první rychlost. Pokud znovu stiskněte tlačítko napájení ① na 2 sekundy, digestoř se posune dolů a vypne se. Pokud vypnete digestoř bez vypnutí motoru, když znovu digestoř otevřete, bude digestoř běžet na stejné otáčky jako před vypnutím.

2.1 Pokud stiskněte tlačítko napájení Ⓖ, když se digestoř vysouvá nahoru nebo

zasouvá dolů, pohyb digestoře se zastaví a motor bude dále běžet. Pokud znovu

stiskněte tlačítko napájení čačne se digestoř zase pohybovat.

1. Zapnutí/vypnutí motoru a nastavení otáček:

3.1 Dotkněte se tlačítka otáček 📄 motor se zapne. Pokud se tlačítka znovu dotknete, motor se vypne.

3.2Nastavení otáček? Prstem se dotkněte a přejedťe po Pokud se váš prst zastaví na první nebo druhé značce, motor poběží nejpomalejšímu otáčkami; pokud se váš prst zastaví na třetí nebo čtvrté značce, motor bude běžet na druhé otáčky; pokud se váš prst zastaví na páté nebo šesté značce, motor poběží na třetí otáčky; pokud se váš prst zastaví na sedmé nebo osmé značce, motor poběží na nejvyšší otáčky.

1. Osvětlení:

4.1. Poté, co se digestoř vysune nahoru, asi za 8–10 sekund se automaticky rozsvítí světla.

4.2 Pokud se dotknete tlačítka světla 📄světla se vypnou. Dalším dotykem na tlačítko světla 📄se světla zase rozsvítí.

4.3 Pokud se dotknete tlačítka světla , kontrolka se rozbliká. Pokud kontrolka bliká, posuvníkem můžete nastavit intenzitu světla. Když přejdete na ovládání intenzity světla, posuvník "■ ■" ovládá intenzitu světla. Na posuvníku je 8 poloh pro osvětlení, každá poloha určuje intenzitu osvětlení. Když přesunete posuvník "■ ■" na určitý bod, bude intenzita světla odpovídat tomuto bodu. Lze také použít tlačítko "■ ■" pro ovládání digestoře na kontrolce a nastaví se příslušná intenzita. Pokudnedojde k žádné akci, kontrolka po 15 s přestane blikat.

1. Tlačítko časovače.

5.1 Pokud stisknete tlačítko časovače ,když svítí světlo nebo běží motor, digestoř se přepne do režimu časovače. Pokud kontrolka bliká, nastavte časovač posunutím posuvníku "■■". V režimu časovače je osm sekcí: 5 – 10 – 15 – 20 – 25 – 30 – 35 –

1. Stisknutím tlačítka 📋 přejděte do režimu časovače a potvrďte nastavení časovače. Nebo nastavte časovač automaticky o 5 s později. Po vypršení času časovače se automaticky vypne motor a světlo, digestoř přejde do pohotovostního režimu a dekorativní kryt se automaticky uzavře.

5.2 Pokud chcete použít funkci časovače znovu a digestoř je zapnutá, dotkněte se tlačítka časovače a nenastavujte čas. Digestoř použije dříve nastavený čas. Po každých 5 s se nastavení sníží o jednu sekundu. To bude fungovat, dokud nebude nastaven nový čas.

Pokud se pri zapnutém časovači dotknete tlačítka otáček nebo osvětlení, funkce časovače se automaticky zruší.

ŘEŠENÍ POTÍŽÍ

Závada	Možná příčina	Řešení
Světlo svítí, ale motor nefunguje	Ventilátor je vypnut	Zapněte ventilátor.
	Ventilátor je porouchaný	Kontaktujte servisní středisko.
	Porucha motoru	Kontaktujte servisní středisko.
Nesvítí světlo, motor nefunguje	Přepálená pojistka v domácnosti	Resetujte/vyměňte pojistky.
	Kabel napájení uvolněný nebo odpojený	Zasuňte kabel do zásuvky.Zapněte zásuvku.
Uniká olej	Jednosměrný ventil nebo výstup nejsou utěsněny	Vymontujte jednosměrný ventil a utěsněte.
	Únik z připojení komína a krytu.	Odpojte komín a utěsněte.
Světla nesvítí	Vadná/porouchaná žárovka	Vyměňte žárovku podle těchto pokynů.
Nedostatečné sání	Vzdálenost mezi digestoří a sporákem a je příliš velká	Umístěte digestoř do správné vzdálenosti.
Digestoř se naklání	Upevňovací šrouby nejsou dostatečně utažené.	Utáhněte šrouby, aby byla digestoř ve vodorovné poloze.

POZNÁMKA:

Jakékoliv opravy elektrického zapojení tohoto spotřebiče musí být v souladu s místními, národními a federálními zákony. Pokud je chcete provést a máte

pochybnosti, kontaktujte servisní centrum. Před otevřením jednotky ji vždy odpojte od napájení.

ÚDRŽBA A ČIŠTĚNÍ

Pozor:

- Před údržbou nebo čištěním musí být digestoř odpojena od napájení. Zkontrolujte, že je digestoř vypnutá a odpojena od zásuvky.

- Vnější povrchy jsou náchylné k poškrábání a zdrsnění, proto postupujte podle pokynů pro čištění, aby byl zajištěn co nejlepší výsledek bez poškození.

OBECNÉ INFORMACE

Čištění a údržba spotřebiče se musí provádět, když je spotřebič vychladlý. Zabraňte, aby na povrchu zůstaly zásadité nebo kyselé látky (šťáva z citronu, ocet atd.).

NEREZOVÁ OCEL

Nerezovou ocel je nutné pravidelně čistit (každý týden), aby byla zajištěna její dlouhá životnost. Vysušte čistým suchým hadrem. Lze použít specializovaný prostředek na čištění nerezové oceli.

POZNÁMKA:

Dokonale otřete, aby se nezobrazily na nerezové oceli šmouhy.

POVRCH OVLÁDACÍHO PANELU

Povrch ovládacího panelu lze čistit mýdlovou vodou. Před čištěním zkontrolujte, že je hadr čistý a dobře vyždímaný. Po čištění odstraňte vlhkost suchým měkkým hadrem.

Důležité

Pou ijte neutrální čisticí prostředky a nepoužívejte silné chemikálie, silné domácí čisticí prostředky nebo produkty obsahujících drsné částice, které by mohly ovlivnit vzhled spotřebiče a odstranit nápisy na ovládacím panelu a zneplatnit záruku.

MŘÍŽKOVÉ TUKOVÉ FILTRY

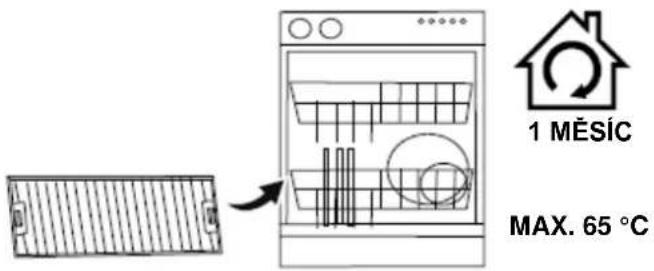

Mřížkové filtry lze čistit rukou.

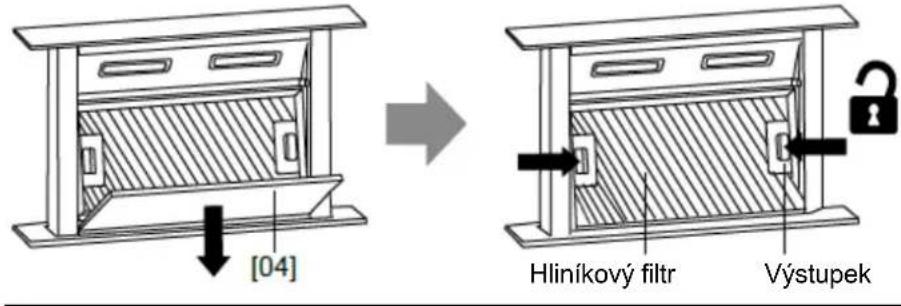

- Odstraňte dekorativní panel [04] a otřete jej do čista navlhčeným hadrem. Poté zatlačte na 2 výstupky a vyjměte hliníkový filtr.

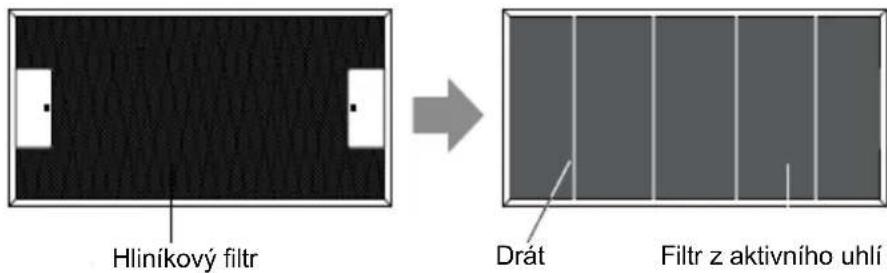

- Otočte hliníkový filtr nohama vzhůru. Poté odstraňte filtr z aktivního uhlí.

Filtr z aktivního uhlí

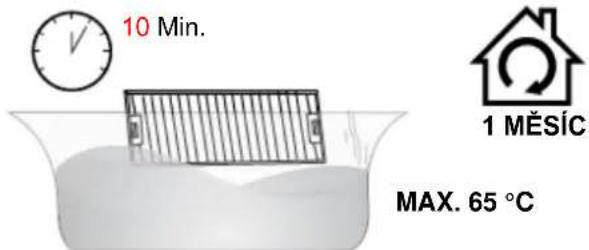

- Ponořte hliníkový filtr do roztoku teplé vody a jemného čisticího prostředku na 10 minut.

- Vyčistěte měkkým hadrem/kartáčem. Důkladně vypláchněte a dobře osušte.

• Filtr čistěte jednou za měsíc. Pokud je digestoř používána více než 2 hodiny denně, doporučujeme častější čištění.
  • V závislosti na četnosti používání digestoře, vyměňte filtr včas! Vždy používejte originální filtry od výrobce.

Vložení filtrů

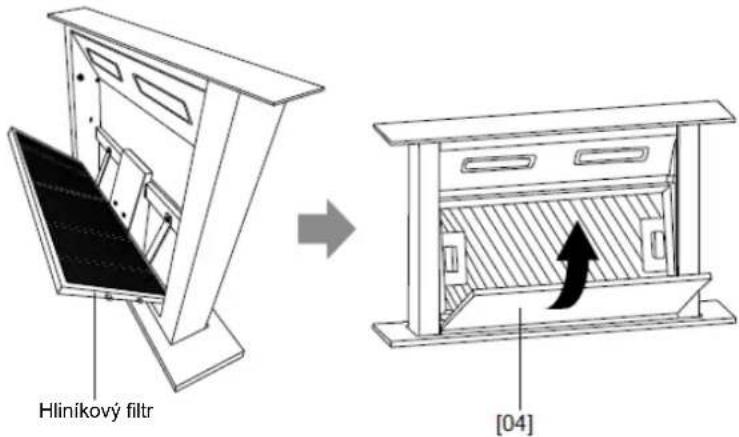

- Po vyčištění nasadte filtr z aktivního uhlí na hliníkový filtr. Poté zajistěte 4 dráty.

- Vložte hliníkový filtr do digestoře. Poté nasad'te dekorativní panel [04] a zavřete jej.

POZNÁMKA:

• Zkontrolujte, že je filtr správně usazen. Jinak se uvolní, což může být nebezpečné.
• Po připojení filtru z aktivního uhlí se síla sání sníží.

VÝMĚNA ŽÁROVKY

Důležité:

✿ Žárovku musí vyměnit výrobce, jeho servisní zástupce nebo podobná kvalifikovaná osoba.
Před jakoukoliv údržbou spotřebiče vždy vypněte napájení elektrickým proudem. Před tím, než se žárovky dotknete, zkontrolujte, že je zcela vychladlá.
Při manipulací se žárovkou ji držte hadrem nebo pracujte v rukavicích, aby s e na žárovku nedos pot, který by zkrátil životnost žárovky.

tal

Výměna LED světla

1. Vypněte spotřebič a vytáhněte jej ze zásuvky.
2. Šroubovákem odšroubujte 4 šrouby rámu panelu.
3. Vytáhněte vodič světla a odeberte panel
4. Odšroubujte šrouby objímky světla a vyměňte světlo
5. Připojte vodič a namontujte pomocí šroubů panel.

Poznámka: Při výměně vypněte napájení a odpojte digestoř. Výměnu světla musí provést pouze kvalifikovaný servisní technik.

• ILCOS D kód pro toto světlo je: DSL-4-S-350
  – Max. příkon: 4 W
  – Napětí: DC 12 V

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Tento spotřebič je označen v souladu s Evropskou směrnici 2012/19/EU o odpadních elektrických a elektronických zařízeních z roku 2013, která se týká elektrických a elektronických zařízení (OEEZ). OEEZ obsahuje znečišťující látky (které mohou mít negativní dopad na životní prostředí) i základní prvky (které lze znovu použít). Je důležité, aby OEEZ prošel specifickými úpravami, a znečišťující látky tak byly správně odstraněny a zlikvidovány, a aby byly obnoveny všechny materiály. Jednotlivci mohou hrát důležitou roli při zajišťování toho, aby se OEEZ nestal zátěží pro životní prostředí. Je nezbytné dodržovat několik základních pravidel:

• OEEZ se nesmí likvidovat jako domovní odpad;
• OEEZ by měl být odvezen do vyhrazených sběrných oblastí spravovaných městskou radou nebo registrovanou společností.

V případě objemného OEEZ mohou být v mnoha zemích k dispozici sběry z domácností. Při zakoupení nového spotřebiče lze vrátit starý spotřebič prodejci, který je povinen jej jednorázově bezplatně přijmout, pokud je spotřebič obdobného typu a má stejné funkce jako zakoupený spotřebič.

POZNÁMKA:

Níže je uvedeno, jak je možné omezit celkový dopad na životní prostředí (např. úsporou energie při vaření).

(1) Namontujte digestoř do správného místa s dobrým větráním.
(2) Pravidelně digestoř čistěte, aby nebylo blokováno proudění vzduchu.
(3) Nezapomeňte po vaření vypnout světlo digestoře.
(4) Nezapomeňte po vaření vypnout digestoř.

Nerozebírejte spotřebič jiným způsobem, než je uvedeno v návodu. Digestoř nesmí rozebírat uživatel. Na konci životnosti nesmí být spotřebič likvidován společně s komunálním odpadem. Pokyny pro likvidaci získáte u místních úřadů nebo prodejce.

HDD9800/1B/1

Začatie používania kuchynského odsávača Posuvné ovládanie

- Pred začatím vykonávania údržby alebo čistenia odpojte kuchynský odsávač od hlavného zdroja elektrického napájania. Uistite sa, že kuchynský odsávač je vypnutý a zástrčka je vytiahnutá zo zásuvky.

Údržbu a predovšetkým čistenie vykonávajte na vychladnutom spotrebiči. Dávajte pozor, aby sa na povrchy nedostali zásadité ani kyslé látky (citrónová šťava, ocot a pod.).

NEHRDZAVEJÚCA OCEL'

Vložku ovládacieho panela možno čistiť teplou mydlovou vodou. Pred čistením sa uistite, či je handra čistá a dôkladne vyžmýkaná. Po čistení utrite zvyšnú vlhkost' suchou, jemnou handričkou.

Dôležité

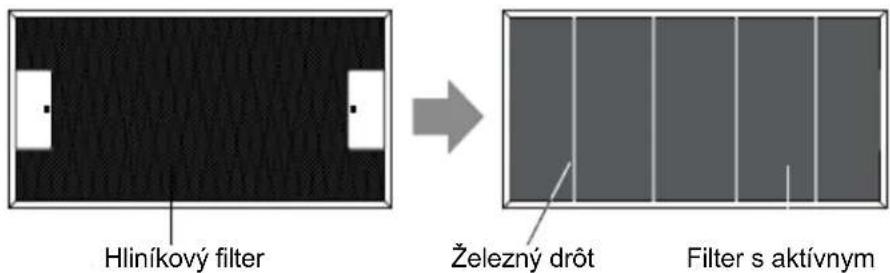

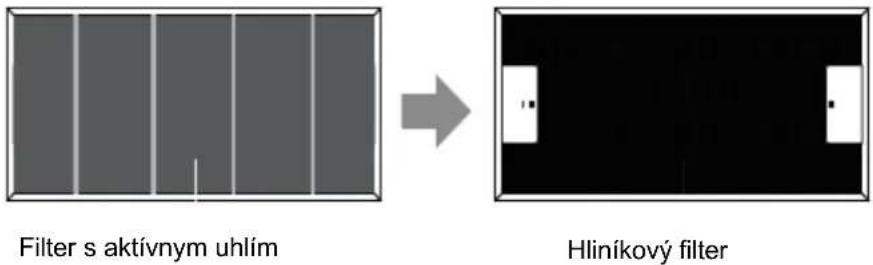

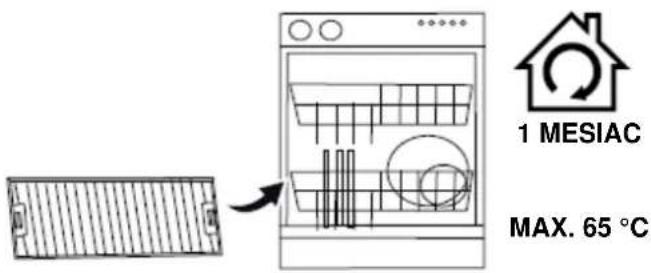

• Hliníkový filter položte horeznačky. Následne odpojte filter s aktivnym uhlím.

- Vyčistite jemnou handričkou/kefou. Dôkladne opláchnite a osušte.

- Po čistení osad'te filter s aktívnym uhlím na hliníkový filter. Následne ho zaistite 4 železnými drôtmi.

1. Vypnite spotrebič a vytiahnite zástrčku.
2. Skrutkovačom odskrutkujte 4 skrutky na vonkajšom ráme skleneného panela.
3. Vytiahnite von kábel svetla a vonkajší rám skleneného panela zložte nadol.
4. Odskrutkujte skrutky na konzole svetla a vymeňte svetlo.
5. Pripojte kábel svetla, osadte vonkajší rám skleneného panela a upevnite ho skrutkou. Poznámka: Pred začatím vykonávania výmeny vypnite napájanie kuchynského odsávača a odpojte ho od zásuvky. Výmenu svetla smie vykonávat' iba kvalifikovaný servisný personál.

(1) Kuchynský odsávač nainštalujte na vhodné miesto s účinným vetraním.
(2) Kuchynský odsávač pravidelne čistite, aby nedošlo k upchatiu vzduchového kanála.
(3) Po varení nezabudnite vypnút' svetlo kuchynského odsávača.
(4) Po varení nezabudnite vypnút' kuchynský odsávač.

INFORMÁCIE TÝKAJÚCE SA LIKVIDÁCIE
