Type de produit	Hotte aspirante
Marque	HOOVER
Modèle	HDD9800/1B
Alimentation	220-240 V ~ 50 Hz
Éclairage	LED, 4 W, DC 12 V, dimmable (8 niveaux)
Contrôle	Panneau tactile avec commande à glissière
Nombre de vitesses	4 (via curseur 8 positions)
Minuterie	Oui, réglable de 5 à 40 minutes
Type de filtre à graisse	Tamis en aluminium, lavable (lave-vaisselle ou main)
Filtre à charbon actif	Remplaçable, optionnel
Distance minimale de sécurité	Gaz : 75 cm, Électrique : 65 cm
Diamètre conduit d'évacuation	150 mm
Mode d'installation	Encastrable dans une armoire
Fonctions	Extraction, veille, éclairage automatique
Protection de l'environnement	Conforme DEEE (2012/19/UE)

FOIRE AUX QUESTIONS - HDD9800/1B HOOVER

Comment nettoyer les filtres à graisse ?

Retirez la planche décorative et le filtre en aluminium en appuyant sur les fentes. Plongez le filtre dans de l'eau chaude savonneuse pendant 10 minutes, brossez doucement, rincez et séchez. Vous pouvez également le laver au lave-vaisselle. Nettoyez-le au moins une fois par mois.

Comment remplacer le filtre à charbon actif ?

Détachez le filtre à charbon du filtre en aluminium après avoir retiré ce dernier. Remplacez-le par un filtre authentique du fabricant. Fixez-le avec les 4 fils de fer fournis. Notez que la puissance d'aspiration diminue avec un filtre à charbon.

Comment changer l'ampoule LED ?

Coupez l'alimentation électrique. Dévissez les 4 vis du panneau en verre extérieur, sortez le fil de l'éclairage et retirez le panneau. Dévissez les vis de l'étrier et remplacez l'ampoule par une neuve de 4 W max, DC 12 V, code ILCOS D DSL-4-S-350. Remontez dans l'ordre inverse.

Pourquoi le moteur ne fonctionne-t-il pas alors que la lumière est allumée ?

Vérifiez que le ventilateur est allumé en sélectionnant une vitesse. Si le problème persiste, cela peut être dû à un commutateur défectueux ou un moteur en panne. Contactez le centre d'assistance.

Comment régler la minuterie ?

Effleurez la touche minuterie lorsque l'éclairage ou le moteur est en marche. La lumière pilote clignote. Faites glisser le curseur pour sélectionner la durée (5, 10, 15...40 min). Effleurez à nouveau la touche minuterie pour valider ou attendez 5 secondes. Le moteur et l'éclairage s'éteindront automatiquement à la fin du compte à rebours.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

Pour les cuisinières à gaz, la distance minimale est de 75 cm. Pour les cuisinières électriques, elle est de 65 cm. Respectez ces distances pour un fonctionnement sûr.

Comment régler l'intensité de l'éclairage ?

Effleurez la touche éclairage pour que la lumière pilote clignote. Ensuite, faites glisser le curseur pour choisir l'intensité parmi 8 niveaux. La lumière pilote s'arrête de clignoter après 15 secondes si aucun réglage n'est effectué.

Que faire si l'aspiration est insuffisante ?

Vérifiez que la distance entre la hotte et la plaque de cuisson est correcte (voir question précédente). Assurez-vous que les filtres ne sont pas encrassés et que les conduits d'évacuation ne sont pas obstrués. Nettoyez ou remplacez les filtres si nécessaire.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, en mode extraction vers l'extérieur, le filtre à charbon n'est pas nécessaire. Il est seulement requis en mode recyclage. La hotte fonctionne correctement sans ce filtre, mais l'air ne sera pas filtré des odeurs.

Comment arrêter la minuterie avant la fin ?

Effleurez la touche vitesse ou réglez l'éclairage : la fonction minuterie sera automatiquement supprimée. Vous pouvez également éteindre la hotte manuellement.

MODE D'EMPLOI HDD9800/1B HOOVER

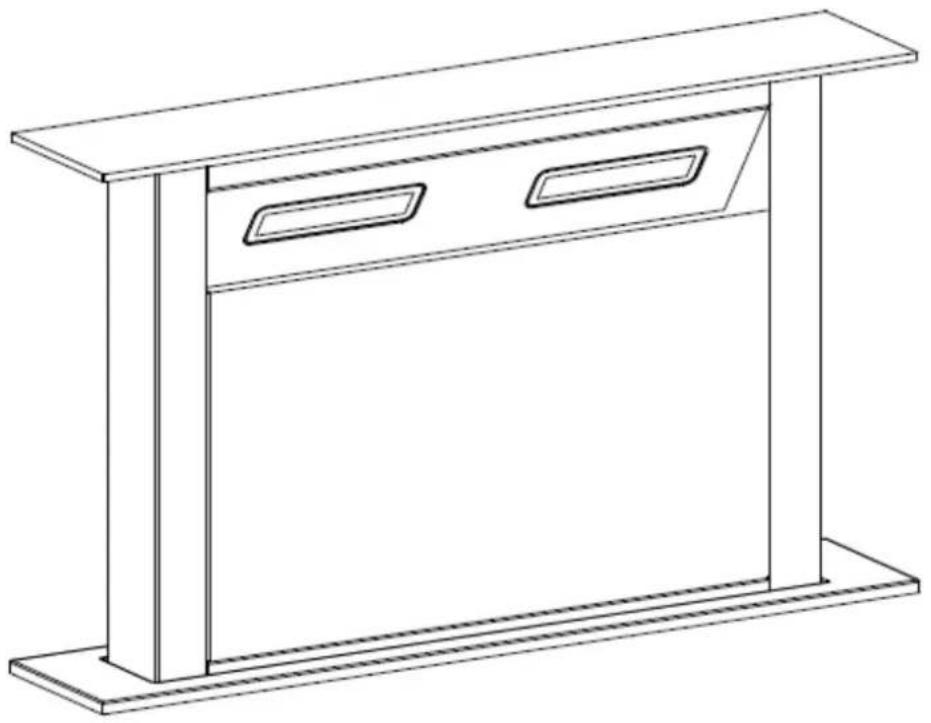

Hotte aspirante manuel d'instruction

1. Consignes de sécurité 2. Installation 3. Commencez à utiliser votre hotte aspirante 4. Dépannage 5. Entretien et nettoyage 6. Protection de l'environnement

Consignes de sécurité

Ce manuel explique comment installer et utiliser correctement votre hotte aspirante. Veuillez le lire attentivement avant toute utilisation, même si vous connaissez bien le produit. Le manuel doit être conservé en lieu sûr pour pouvoir le consulter en cas de besoin.

• Ne tentez pas d'utiliser la hotte aspirante sans les filtres à graisse ou si les filtres sont excessivement encrassés !
• Ne l'installez jamais au-dessus d'une cuisinière avec un grill de haut niveau.
• Ne laissez pas les poêles à frire sans surveillance pendant leur utilisation car les huiles ou les graisses surchauffées pourraient prendre feu.
• Ne laissez jamais des flammes nues sous la hotte aspirante.

• Si la hotte aspirante est endommagée, n'essayez pas de l'utiliser. ● Ne laissez rien brûler sous la hotte aspirante.
• ATTENTION : Les parties accessibles peuvent devenir chaudes lors de l'utilisation avec des appareils de cuisson.
• La distance minimale entre la surface de support pour les récipients de cuisson sur la plaque de cuisson et la partie la plus basse de la hotte aspirante. (Quand la hotte aspirante est située au-dessus d'une cuisinière à gaz, cette distance doit être d'au moins 65 cm)
• L'air ne doit pas être évacué dans un conduit utilisé pour les fumées provenant d'appareils de combustion à gaz ou fonctionnant avec d'autres carburants.

- Important ! Coupez toujours l'alimentation électrique durant

l'installation et l'entretien, comme par exemple quand vous changez une ampoule.

● La hotte aspirante doit être installée conformément aux instructions d'installation et toutes les mesures doivent être respectées. - Tout le travail d'installation doit être effectué par une personne compétente ou un électricien qualifié. - Veuillez faire attention quand vous jetez l'emballage. Les enfants pourraient se blesser avec. - Faites attention aux bords coupants à l'intérieur de la hotte aspirante durant l'installation et le nettoyage. - Quand la hotte aspirante est située au-dessus d'une cuisinière, la distance minimale entre la surface de support pour les récipients de cuisson sur la plaque de cuisson et la partie la plus basse de la hotte aspirante doit être la suivante :

Cuisinières à gaz : 75 cm

Cuisinières électriques : 65 cm

Cuisinières à charbon

ou à mazout : 75 cm

• Vérifiez que les coudes des conduits ne sont pas inférieurs à 90 degrés car cela réduirait l'efficacité de la hotte aspirante.
• Avertissement : Si les vis ou le dispositif de fixation ne sont pas installés conformément à ces instructions, cela peut provoquer des dangers électriques.
• Avertissement : Avant d'accéder aux bornes, il faut débrancher tous les circuits d'alimentation.

• Placez toujours le couvercle sur les casseroles et les poêles quand vous cuisinez sur une cuisinière à gaz.
• En mode extraction, l'air de la pièce est éliminé par la hotte aspirante. Vérifiez que des mesures de ventilation correctes sont adoptées. La hotte

aspirante élimine les odeurs de la pièce mais pas la vapeur.

● La hotte aspirante est réservée à un usage domestique.

• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, le service après-vente ou un électricien qualifié pour éviter tout risque d'accident.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s'ils sont sous une surveillance appropriée ou bien s'ils ont été informés quant à l'utilisation de l'appareil de manière sûre, et s'ils comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

- Attention : L'appareil et ses parties accessibles peuvent devenir chauds

durant le fonctionnement. Évitez de toucher les éléments qui chauffent. Les enfants âgés de moins de 8 ans doivent rester à distance à moins d'être surveillés en permanence.

• Il faut disposer d'une ventilation appropriée dans la pièce où la hotte aspirante est utilisée en même temps que d'autres appareils brûlant du gaz ou d'autres carburants.
• Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• Les réglementations relatives à l'évacuation de l'air doivent être respectées.
• Nettoyez régulièrement votre appareil en suivant la méthode fournie dans le chapitre ENTRETIEN.
• Pour des raisons de sécurité, veuillez n'utiliser que des vis de fixation ou de montage de la même taille que celle recommandée dans ce manuel d'instruction.
• En ce qui concerne les détails sur la méthode et la fréquence de nettoyage, veuillez vous reporter au paragraphe relatif à l'entretien et au nettoyage dans le manuel d'instruction.
• Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
• Quand la hotte aspirante et les appareils alimentés par autre chose que de l'électricité fonctionnent simultanément, la pression négative à l'intérieur de la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bar). ● AVERTISSEMENT : Risque d'incendie : ne rangez pas des objets sur les surfaces de cuisson.
• Il ne faut pas utiliser de nettoyeur vapeur.
• Ne tentez JAMAIS d'éteindre un incendie avec de l'eau, mais éteignez l'appareil puis couvrez la flamme par exemple avec un couvercle ou une couverture pare-flammes.

Installation (évent à l'extérieur)

Si vous avez une sortie vers l'extérieur, votre hotte aspirante peut être raccordée comme sur l'image ci-dessous au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible ou matériau ininflammable avec un diamètre intérieur de 150 mm)

Avant l'installation, éteignez l'unité et débranchez-la de la prise.

1. La hotte aspirante doit être placée à une distance de 15 mm au-dessus de la surface de cuisson pour un meilleur effet. (Voir Fig. 1)

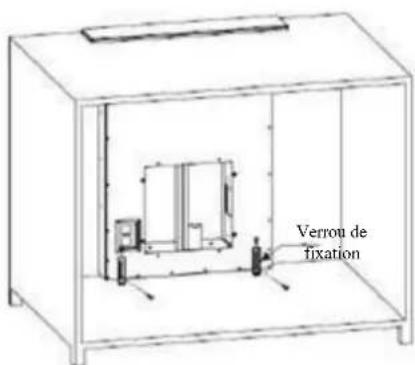

2. Placez la hotte dans le trou de l'armoire (Voir fig. 2). Utilisez 4 vis ST4*8 et vis ST4*14 et un verrou de fixation pour fixer la hotte (Voir fig. 3).

Fig. 1

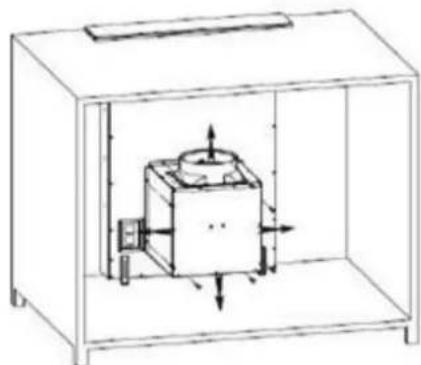

1. Raccordez le boîtier et la hotte au moyen de 8 vis M10*10, le sens du vent étant haut, bas, gauche, droite, l'utilisateur peut choisir en fonction de la place de l'armoire (Voir fig. 4).

Fig. 3

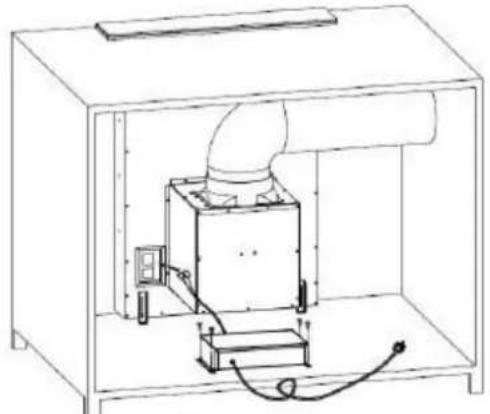

1. Fixez la gaine sur la sortie et utilisez 4 vis ST4* pour fixer le boîtier du circuit imprimé, branchez le courant et finissez l'installation (Voir fig. 5).

Pour des raisons de sécurité, veuillez n'utiliser que des vis de fixation ou de montage de la même taille que celle recommandée dans ce manuel d'instruction.

Si les vis ou le dispositif de fixation ne s'installent conformément à ces instructions, cela peut provoquer des dangers électriques.

Commande à glissière

Ce système de commande est formé de deux parties, un tableau d'alimentation et un panneau tactile.

Le panneau tactile contient cinq touches de fonction (alimentation, vitesse, éclairage, minuterie, commande à glissière)

Minuterie

Éclairage

Commande à glissière

Vitesse

Alimentation

Utilisation des fonctions

1 Quand vous appuyez sur Alimentation, la hotte aspirante passera en veille avec le rétroéclairage allumé, le rétroéclairage s'éteindra au bout de 5 secondes sans aucune opération, pour utiliser à nouveau la hotte, effleurez n'importe quelle touche pour la faire sortir de l'état de veille.

Effleurez la touche d'alimentation ① pendant 2 secondes, la hotte coulisse vers le haut et

fonctionne à la première vitesse. Effleurez à nouveau la touche d'alimentation Ⓔ pendant 2 secondes, la hotte glisse vers le bas et cesse de fonctionner. Si vous arrêtez la hotte sans arrêter le moteur, quand vous ouvrirez à nouveau la hotte, celle-ci fonctionnera à la vitesse à laquelle elle fonctionnait la dernière fois.

2.1 Appuyez sur la touche d'alimentation Ⓐ, quand la hotte se déplace vers le haut ou vers le bas, la hotte cessera de bouger tandis que le moteur continuera de fonctionner. Appuyez à

nouveau sur la touche d'alimentation Ⓐ, la hotte recommence à bouger.

1. Paramètres de vitesse et marche/arrêt du moteur :

3.1 Effleurez la touche de vitesse, le moteur s'allume, effleurez-la à nouveau, le moteur s'éteint.

3.2Comment régler la vitesse ? Touchez cette zone, en faisant glisser votre doigt dessus. Quand votre doigt s'arrête sur le premier ou le deuxième point, le moteur fonctionne à la vitesse la plus basse. Quand votre doigt s'arrête sur le troisième ou le quatrième point, le moteur fonctionne à la deuxième vitesse. Quand votre doigt s'arrête sur le cinquième ou le sixième point, le moteur fonctionne à la troisième vitesse. Quand votre doigt s'arrête sur le septième ou le huitième point, le moteur fonctionne à la vitesse la plus élevée.

1. Éclairage :

4.1. Après le glissement vers le haut de la hotte, les lumières s'allument automatiquement en 8 à 10 secondes.

4.2 Effleurez la touche de l'éclairage 📄, les lumières s'éteignent. Effleurez à nouveau la touche de l'éclairage 📄, les lumières s'éteignent.

4.3 Quand vous effleurez la touche de l'éclairage 📄, la lumière pilote clignote. Faites glisser la touche 🔍 pour contrôler l'intensité lumineuse quand la lumière pilote clignote. Quand vous entrez dans le contrôle de l'intensité lumineuse, la touche à glissière "■■" contrôle l'intensité lumineuse. Il y a 8 vitesses pour la touche à glissière relatives à l'éclairage, chaque vitesse

correspond à une intensité lumineuse. Quand vous effleurez la touche à glissière et que vous la faites coulisser vers une lumière, celle-ci sera allumée et la lumière aura l'intensité lumineuse correspondante. Vous pouvez également utiliser les touches manuelles en effleurant la

touche "■■" pour faire fonctionner la hotte sur une lumière pilote et elle sera allumée sur l'intensité lumineuse correspondante. La lumière pilote cessera de clignoter au bout de 15 s si aucun réglage de fonction n'est effectué.

1. Touche de la minuterie √

5.1 Effleurez la touche de la minuterie ☑ quand l'éclairage est allumé ou que le moteur est en marche ; la hotte passera en mode minuterie. Quand la lumière pilote de la minuterie clignote, faites glisser la touche pour sélectionner la section de la minuterie. Il y a huit sections de la touche de la minuterie quand la minuterie est activée, à savoir : 5-10-15-20-25-30-35-40, effleurez la touche de la minuterie ☑ pour passer en mode minuterie quand vous confirmez la section de la minuterie. Ou passez en mode minuterie automatiquement au bout de 5 s. Le moteur et l'éclairage s'éteignent automatiquement quand la minuterie s'arrête, la hotte passe alors en mode veille et le couvercle décoratif se ferme automatiquement.

5.2 Utilisez la fonction minuterie à nouveau quand vous maintenez l'appareil allumé, effleurez la touche de la minuterie mais sans régler de durée, la hotte conservera la durée configurée la dernière fois. Elle diminuera d'une seconde au bout de 5 s. Elle fonctionnera comme un nouveau délai après une nouvelle configuration.

Effleurez la touche de la vitesse ou contrôlez l'intensité lumineuse quand la minuterie est en marche, la fonction minuterie sera automatiquement supprimée.

Dépannage

Problème	Cause possible	Solution
La lumière est allumée mais le moteur ne fonctionne pas	Le ventilateur est éteint	Sélectionnez une position du commutateur du ventilateur.
	Panne du commutateur du ventilateur	Contactez le centre d'assistance.
	Panne du moteur	Contactez le centre d'assistance.
La lumière ne fonctionne pas, le moteur ne fonctionne pas	Les fusibles de la maison ont sauté	Remettez/Remplacez les fusibles.
	Cordon d'alimentation lâche ou débranché	Rebranchez le cordon à la prise de courant.Mettez sous tension la prise de courant.
Fuite d'huile	Le clapet anti-refoulement et la sortie ne sont pas bien étanches	Ôtez le clapet anti-refoulement et rendez-le étanche avec du mastic.
	Fuite au niveau du raccordement de la cheminée et du couvercle	Ôtez la cheminée et rendez-la étanche.
Les lumières ne fonctionnent pas	Ampoules cassées/défectueuses	Changez les ampoules selon ces instructions.
Aspiration insuffisante	La distance entre la hotte aspirante et la plaque de cuisson au gaz est trop importante	Remontez la hotte aspirante à la bonne distance.
La hotte aspirante est inclinée	La vis de fixation n'est pas suffisamment serrée	Serrez la vis de suspension et placez-la à l'horizontale.

Remarque :

Toute réparation électrique sur cet appareil doit être conforme aux lois locales et nationales. Veuillez contacter le centre d'assistance si vous avez des doutes.

Avant d'effectuer toute réparation. Débranchez toujours l'unité de la source d'alimentation quand vous ouvrez l'unité.

Attention :

- Avant d'effectuer l'entretien ou le nettoyage, vous devez débrancher la hotte aspirante de l'alimentation. Vérifiez que la hotte aspirante est éteinte au niveau de la prise murale et que la fiche est débranchée.

- Les surfaces extérieures sont susceptibles d’être rayées et de subir des abrasions, veuillez donc respecter les instructions de nettoyage pour garantir le meilleur résultat possible sans dégât.

Généralités

Le nettoyage et l'entretien doivent être effectués quand l'appareil est froid, en

particulier pour le nettoyage. Évitez de laisser des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces.

ACIER inoxydable

Il faut nettoyer régulièrement (par ex. une fois par semaine) l'acier inoxydable pour garantir une longue durée de vie. Essuyez-le avec un chiffon doux et sec. Un liquide de nettoyage spécialement conçu pour l'acier inoxydable peut être utilisé.

Remarque :

Veillez à essuyer l'appareil le long du grain de l'acier inoxydable pour éviter l'apparition de rayures croisées.

Surface du panneau de commande

Le panneau de commande peut être nettoyé avec de l'eau savonneuse chaude. Vérifiez que le chiffon est propre et bien essoré avant d'effectuer le nettoyage. Utilisez un chiffon doux et sec pour éliminer l'excès d'humidité restant après le nettoyage.

Important

Utilisez des détergents neutres et évitez les produits chimiques agressifs, les détergents ménagers puissants ou les produits contenant des abrasifs, car cela affectera l'aspect de l'appareil et pourrait éliminer les dessins imprimés sur le panneau de commande et rendre la garantie caduque.

Filtres à TAMIS à graisse

Les filtres à tamis peuvent être nettoyés à la main.

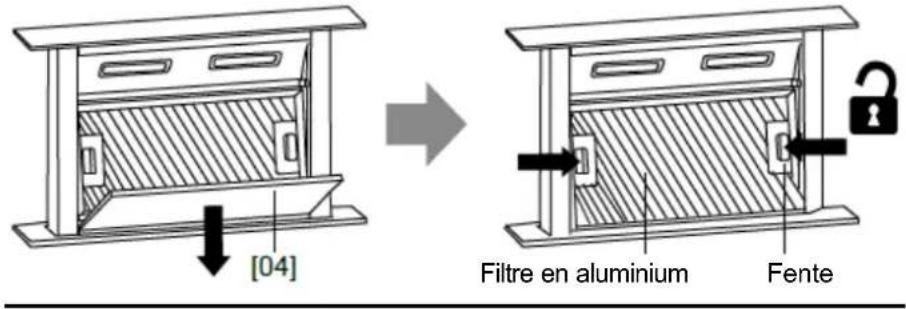

- Enlevez la planche décorative [04] et essuyez-la avec un chiffon humide. Puis ôtez le filtre en aluminium en appuyant et en tenant les 2 fentes.

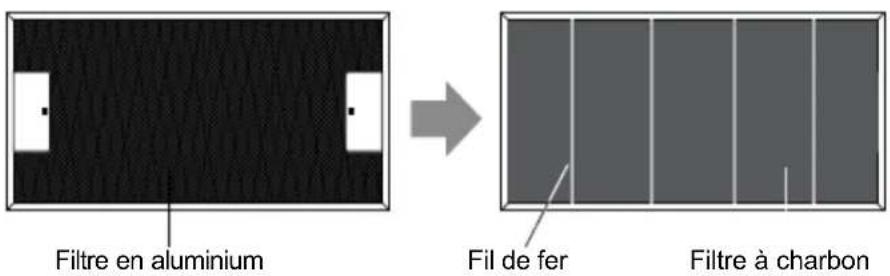

- Retournez le filtre en aluminium. Puis détachez le filtre à charbon.

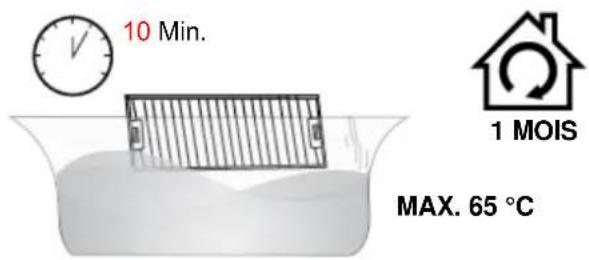

- Plongez le filtre en aluminium dans la solution d'eau chaude et de détergent doux pendant 10 minutes environ.

- Nettoyez avec une brosse/un chiffon doux. Rincez soigneusement et séchez bien.

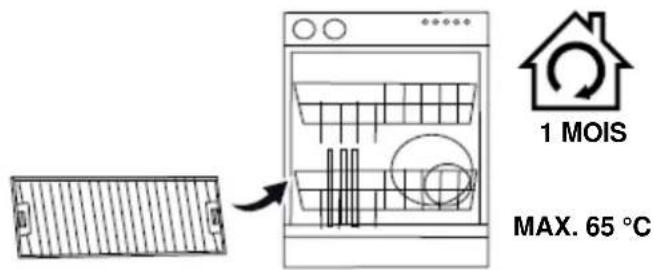

• Nettoyez le filtre tous les mois. Si vous utilisez la hotte pendant plus de 2 heures par jour, nous vous conseillons d'augmenter la fréquence de nettoyage.
• En fonction de la fréquence d'utilisation de la hotte, remplacez le filtre à temps ! Utilisez toujours des filtres authentiques du fabricant.

Fixation des filtres

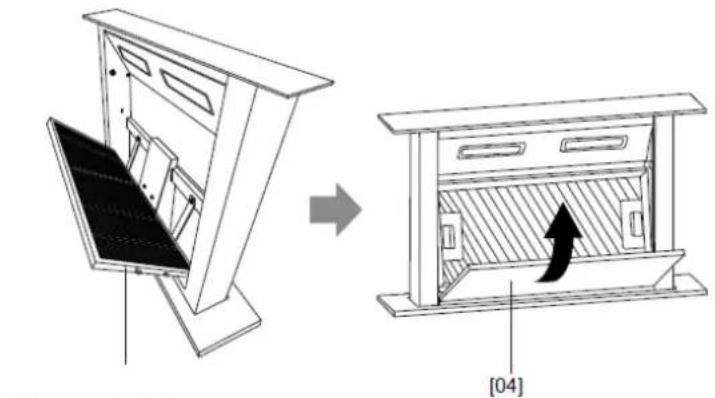

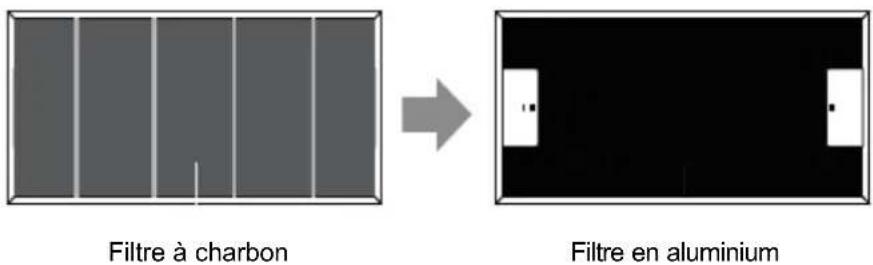

- Après le nettoyage, fixez le filtre à charbon sur le filtre en aluminium. Puis attachez-le avec 4 fils de fer.

- Introduisez le filtre en aluminium dans la hotte aspirante. Puis introduisez la planche décorative [04] et fermez-la.

• Assurez-vous que le filtre est bien verrouillé. Sinon, il pourrait se détacher et devenir dangereux.
• Quand le filtre à charbon actif est fixé, la puissance d'aspiration diminue.

L'ampoule doit être remplacée par le fabricant, le service après-vente ou d'autres personnes qualifiées. ✿ Coupez toujours le courant avant d'effectuer toute opération sur l'appareil. Quand vous manipulez l'ampoule, assurez-vous qu'elle ait entièrement refroidi avant tout contact direct avec les mains. Quand vous manipulez les ampoules, faites-le avec un chiffon ou des gants pour vous assurer tout contact entre de la transpiration et l'ampoule car cela peut réduire la durée de vie de l'ampoule.

Changer l'éclairage à LED

1. Éteignez l'appareil et débranchez-le.
2. Dévissez les 4 vis sur le panneau en verre extérieur avec un tournevis.
3. Sortez le fil de l'éclairage et ôtez le panneau en verre extérieur.
4. Dévissez les vis sur l'étrier de l'éclairage et changez l'ampoule.
5. Branchez le fil de l'éclairage et montez le panneau en verre extérieur en le vissant.

Remarque : assurez-vous que le courant est coupé et ôtez la hotte aspirante du mur pour effectuer le remplacement. Le changement d'ampoule ne doit être effectué que par du personnel qualifié.

• Le code ILCOS D pour cette lampe est le suivant : DSL-4-S-350
• Puissance maxi : 4 W
• Plage de tension : DC 12 V

Protection de l'environnement

Cet appareil est conforme à la directive Européenne 2012/19/UE relative aux règlements 2013 sur les Déchets d'équipements électriques et électroniques (DEEE) (Waste Electrical and Electronic Equipment - WEEE). La catégorie DEEE recouvre à la fois les substances polluantes (pouvant avoir des retombées négatives sur l'environnement) et les composants de base (pouvant être réutilisés). Il est important que les DEEE subissent des traitements spécifiques pour éliminer et jeter correctement les polluants et récupérer tous les matériaux. Chaque individu peut jouer un rôle important en veillant à ce que les produits DEEE ne deviennent pas un problème pour l'environnement. Pour cela, il est essentiel de suivre quelques règles de base :

• les DEEE ne doivent pas être traités comme des déchets ménagers;
• les DEEE doivent être amenés à des zones de collecte spécifiques gérées par le conseil municipal ou une société dûment enregistrée.

Dans de nombreux pays, des décharges domestiques peuvent être disponibles pour de grands DEEE. Lorsque vous achetez un nouvel appareil, l'ancien peut

Remarque :

Les indications suivantes montrent comment réduire l'impact total sur l'environnement (par ex. utilisation de l'énergie) du processus de cuisson.

(1) Installez la hotte aspirante à un endroit approprié disposant d'une ventilation efficace. (2) Nettoyez la hotte aspirante régulièrement de manière à ne pas obstruer le conduit d'air. (3) N'oubliez pas d'éteindre la lumière de la hotte aspirante après avoir cuisiné. (4) N'oubliez pas d'éteindre la hotte aspirante après avoir cuisiné.

Informations pour le démontage

Ne démontez pas l'appareil autrement que ce qui est indiqué dans le manuel d'utilisation. L'appareil ne doit pas être démonté par l'utilisateur. À la fin de sa durée de vie, l'appareil ne doit pas être jeté avec les ordures ménagères. Adressez-vous aux autorités locales ou au revendeur pour connaître la méthode de recyclage.
