BEDIENUNGSANLEITUNG HBP60 HOOVER

MONTAGE- UND GEBRAUCHSANWEISUNG

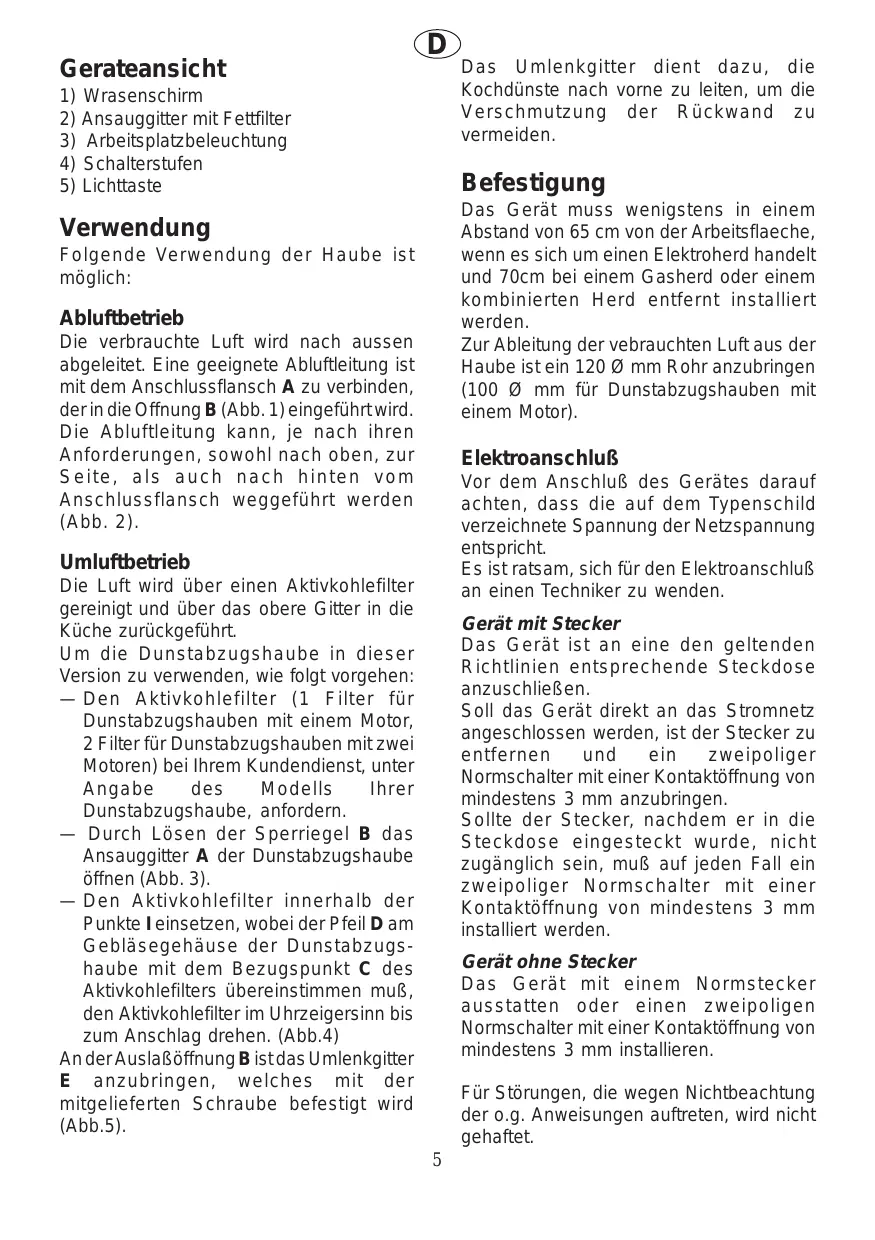

Fig. 14 Fig. 15 Gerateansicht

2) Ansauggitter mit Fettfilter

3) Arbeitsplatzbeleuchtung

Das Umlenkgitter dient dazu, die Kochdünste nach vorne zu leiten, um die Verschmutzung der Rückwand zu vermeiden. Befestigung Das Gerät muss wenigstens in einem Abstand von 65 cm von der Arbeitsflaeche, wenn es sich um einen Elektroherd handelt und 70cm bei einem Gasherd oder einem kombinierten Herd entfernt installiert werden. Zur Ableitung der vebrauchten Luft aus der Haube ist ein 120 Ø mm Rohr anzubringen (100 Ø mm für Dunstabzugshauben mit einem Motor). Verwendung Folgende Verwendung der Haube ist möglich: Abluftbetrieb Die verbrauchte Luft wird nach aussen abgeleitet. Eine geeignete Abluftleitung ist mit dem Anschlussflansch A zu verbinden, der in die Offnung B (Abb. 1) eingeführt wird. Die Abluftleitung kann, je nach ihren Anforderungen, sowohl nach oben, zur Seite, als auch nach hinten vom Anschlussflansch weggeführt werden (Abb. 2). Elektroanschluß Vor dem Anschluß des Gerätes darauf achten, dass die auf dem Typenschild verzeichnete Spannung der Netzspannung entspricht. Es ist ratsam, sich für den Elektroanschluß an einen Techniker zu wenden. Umluftbetrieb Die Luft wird über einen Aktivkohlefilter gereinigt und über das obere Gitter in die Küche zurückgeführt. Um die Dunstabzugshaube in dieser Version zu verwenden, wie folgt vorgehen: — Den Aktivkohlefilter (1 Filter für Dunstabzugshauben mit einem Motor, 2 Filter für Dunstabzugshauben mit zwei Motoren) bei Ihrem Kundendienst, unter Angabe des Modells Ihrer Dunstabzugshaube, anfordern. — Durch Lösen der Sperriegel B das Ansauggitter A der Dunstabzugshaube öffnen (Abb. 3). — Den Aktivkohlefilter innerhalb der Punkte I einsetzen, wobei der Pfeil D am Gebläsegehäuse der Dunstabzugshaube mit dem Bezugspunkt C des Aktivkohlefilters übereinstimmen muß, den Aktivkohlefilter im Uhrzeigersinn bis zum Anschlag drehen. (Abb.4) An der Auslaßöffnung B ist das Umlenkgitter E anzubringen, welches mit der mitgelieferten Schraube befestigt wird (Abb.5). Gerät mit Stecker Das Gerät ist an eine den geltenden Richtlinien entsprechende Steckdose anzuschließen. Soll das Gerät direkt an das Stromnetz angeschlossen werden, ist der Stecker zu entfernen und ein zweipoliger Normschalter mit einer Kontaktöffnung von mindestens 3 mm anzubringen. Sollte der Stecker, nachdem er in die Steckdose eingesteckt wurde, nicht zugänglich sein, muß auf jeden Fall ein zweipoliger Normschalter mit einer Kontaktöffnung von mindestens 3 mm installiert werden. Gerät ohne Stecker Das Gerät mit einem Normstecker ausstatten oder einen zweipoligen Normschalter mit einer Kontaktöffnung von mindestens 3 mm installieren. Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

nicht die Stärke der Schranktür berücksichtigen). An den Punkten B1 und B2 zwei Bohrungen mit 2,5 mm Ø vornehmen (Abb.12). Dieselbe Schablone an der Seite des linken Hängeschrankes so auflegen, daß die Seite C mit der Vorderseite des Hängeschrankes übereinstimmt (hierbei nicht die Stärke der Schranktür berücksichtigen). An den Punkten C1 und C2 zwei Bohrungen mit 2,5 mm Ø vornehmen (Abb.13). Mit den Schrauben R die Dunstabzugshaube an den Hängeschränken befestigen (Abb.14). Den Wrasenschirm wieder anbringen, indem er zuerst in die oberen Führungen und dann in die unteren Führungen eingesetzt wird, die hinteren Sperrvorrichtungen P (Abb.9) drehen, anschließend die Fettfilter wieder einsetzen, wobei die im Kapitel “Umluftbetrieb” beschriebenen Arbeitsgänge umgekehrter Reihenfolge auszuführen sind. Durch Einwirken auf die entsprechenden Schrauben M (Abb.8) das Winkelprofil regulieren, bis es an der Wand anliegt. Dieses Winkelprofil verfügt über eine kurze und eine lange Seite, die je nach Tiefe des Hängeschränkes zu verwenden ist. Befestigung an der Wand Die mitgelieferte Schablone Nr.1 an der Wand anbringen. Die auf der Schablone vorgezeichnete Bohrung vornehmen (Abb.6). Mit den entsprechenden Schrauben und Dübeln die Haken F in die oberen Löcher einsetzen. Die mitgelieferten Spreizdübel G (Abb.7) in die unteren Löcher einführen. Je nach Tiefe der seitlichen Oberschränke, das Winkelprofil H (wobei auf die lange und kurze Seite des Profils selbst zu achten ist) in der richtigen Höhe an der Wand befestigen. Entsprechend der Tiefe der Oberschränke die Position deroberen Bügel I regulieren, die Dunstabzugshaube an den Haken F aufhängen und sich versichern, daß sich die Haube auf der richtigen Höhe befindet (mit den Schrauben L, Abb.8, kann die Höhe reguliert werden). Mit den Schrauben M die Dunstabzugshaube am unteren Winkelprofil befestigen. Eine eventuelle Regulierung kann durch Einwirken auf die Schrauben J erfolgen; hierzu einen Schraubenzieher in die Löcher N (Abb.8) einführen. Befestigung der Frontblende Durch Drehen der entsprechenden hinteren Sperrvorrichtungen P den Wrasenschirm O (Abb.9) herausziehen. Die Schablone Nr.3 an der Rückseite der Frontblende anbringen, wobei der Pfeil die Oberseite anzeigen muß (Abb.10), an den auf der Schablone gekennzeichneten Punkten die Bohrungen vornehmen und dann den Wrasenschirm mit den Schrauben Q an der Frontblende befestigen (Abb.11). Betrieb — Der Dunstabzug ist mit einem mehrstufigen Lüfter versehen. Um eine optimale Leistung zu erzielen, empfehlen wir, bei normalen Bedingungen niedrigere Geschwindigkeitsstufen zu verwenden und die hohen Geschwindigkeitsstufen nur bei besonders hoher Konzentration von Küchendünsten einzuschalten. Zum Ein-und Ausschalten ist die Dunstabzugshaube mit einem Mikroschalter ausgestattet, der mit dem Frontplatte verbunden ist; durch Schliessen der Frontklappe werden die Motoren abgeschaltet, durch Öffnen werden die eingangs gewählten Funktionen erneut Befestigung an den seitlichen Küchenschränken Die mitgelieferte Schablone N2 an der Seite des rechten Hängeschrankes so auflegen, daß die Seite B mit der Vorderseite des Hängeschrankes übereinstimmt (hierbei

eingestellt. — Wir empfehlen, das Gerät kurz vor dem Kochen der Speisen einzuschalten und es nach dem Kochen noch etwa 15 Min. laufen zu lassen, bis jeder Geruch abgezogen ist.

— Die beste Leistung des Gerätes wird beim Einsatz als Abluftgerät erzielt. Es wird deshalb nach Möglichkeit empfohlen, die Dunstabzugshaube in dieser Ausführung zu verwenden. Achtung Wartung — Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10-5 bar) nicht überschreiten. — Die Abluft darf nicht in einen Schacht geleitet werden, der für Abgase von Geräten, die nicht mit elektrischer Energie betrieben werden, benutzt wird. — Bei gleichzeitigem Betrieb einer Dunstabzugshaube und anderen, nicht mit elektrischer Energie betriebenen Geräten, muß stets für eine ausreichende Belüftung der Küche gesorgt werden. — Das Flambieren von Speisen unter der Dunstabzugshaube ist strengstens untersagt. Offene Flammen schaden den Filtern und können einen Brand auslösen; sie sind demnach absolut zu vermeiden. Fritieren ist nur unter ständiger Aufsicht erlaubt, um ein Entzünden des überhitzten Öls zu vermeiden. — Hinsichtlich der zur Ableitung der Abluft zu befolgenden Sicherheitsmaßnahmen halten Sie sich bitte strengstens an die örtlichen Sicherheitsbestimmungen. — Jegliche Verantwortung für durch Nichteinhaltung der o.g. Anweisungen verursachte Schäden oder Brände am Gerät wird abgelehnt. Bitte denken Sie daran, das Gerät bei jeder Wartung vom Stromnetz abzuschalten. Fettfilter Hinweise für die Installation und für den Gebrauch der Dunstabzugshaube — Auf glatte Rohrinnenflächen und große Rohrbögen achten. — Rohrlänge nicht mehr als 4 m. — Der waagerecht verlaufende Teil des Rohres muß eine leichte Neigung nach oben aufweisen (ca. 10%), damit die Luft ungehindert ins Freie abgeleitet werden kann.

Der Fettfilter hat die Funktion, die in den Kochdämpfen enthaltenen Fette aufzusaugen. Fettfilter Es gibt verschiedene Fettfilterarten:

1) Fettfilter aus Acrylfaser (Stärke 10/15

mm): In gewissen Zeitabständen, mindestens jedoch alle 4 Wochen, sollte der Filter aus Acrylfaser, der die Fettstoffe aus der aufgesaugten Luft enthält, von Hand in lauwarmer Seifenlauge gewaschen werden. Den Filter hierbei nicht wringen, sondern nur vorsichtig in einem Tuch ausdrücken und trocknen lassen.

2) Fettfilter aus Spezialpapier (nicht

waschbar) (Stärke 1 mm mit rosa Streifen): Den Fettfilter auswechseln, wenn die schrägen Streifen auf der unteren Seite, die durch das Gitter des Fettfilterbleches zu sehen ist, sichtbar werden.

3) Metallfilter: in mehr oder weniger

häufigen Intervallen, je nach Verwendung des Gerätes, bei normalem Gebrauch jedoch mindestens alle 30 Tage, in der Spülmaschine oder von Hand in Seifenlauge säuber n. Vor Wiedereinsetzen des Metallfilters muß dieser ganz trocken sein. Zum Abnehmen des Fettfilters wie folgt verfahren: a) Das Ansauggitter abnehmen. (Abb.3) b) Die Haltedrähte V des Fettfilters herausziehen und das Fettfilter herausnehmen. (Abb. 15) c) Bei Reinigung des Fettfilters sollte auch das Ansauggitter mit lauwarmem Seifenwasser abgewaschen werden. Kohlefilter

Der Aktivkohlefilter dient zur Beseitigung der beim Kochen entstehenden Gerüche. Er ist nicht auswaschbar und kann nicht wiederverwendet werden. Den Filter mindestens alle sechs Monate ersetzen. Zur Beachtung Die Nichtbeachtung der Reingung-svorschriften des Geräts sowie der Regeln für die Auswechslung und Reinigung des Filters kann zur Brandgefahr fuhren. Wir empfehlen daher die folgenden Anweisungen zu beachten. Austausch der Glühbirnen Die Dunstabzugshaube vom Stromnetz trennen. Die Fettfilter herausnehmen. Die durchgebrannte Glühbirne durch eine Kerzenlampen mit 40 W-max (E 14) ersetzen. Sollte die Beleuchtung nicht funktionieren, überprüfen Sie bitte zuerst, ob sich die Glühbirnen in der Fassung gelockert haben bzw. ob diese durchgebrannt sind. Lassen sich dadurch die Probleme nicht beheben, rufen Sie den Kundendienst. Reinigung Zur Reinigung der Aussenseite der Dunstabzugshaube verwenden Sie ein mit Alkohol oder geeigneten handelsüblichen Produkten getränktes Tuch. Scheuermittel sind zu vermeiden.
