MANUALE UTENTE HBP60 HOOVER

ISTRUZIONI DI MONTAGGIO E D’USO

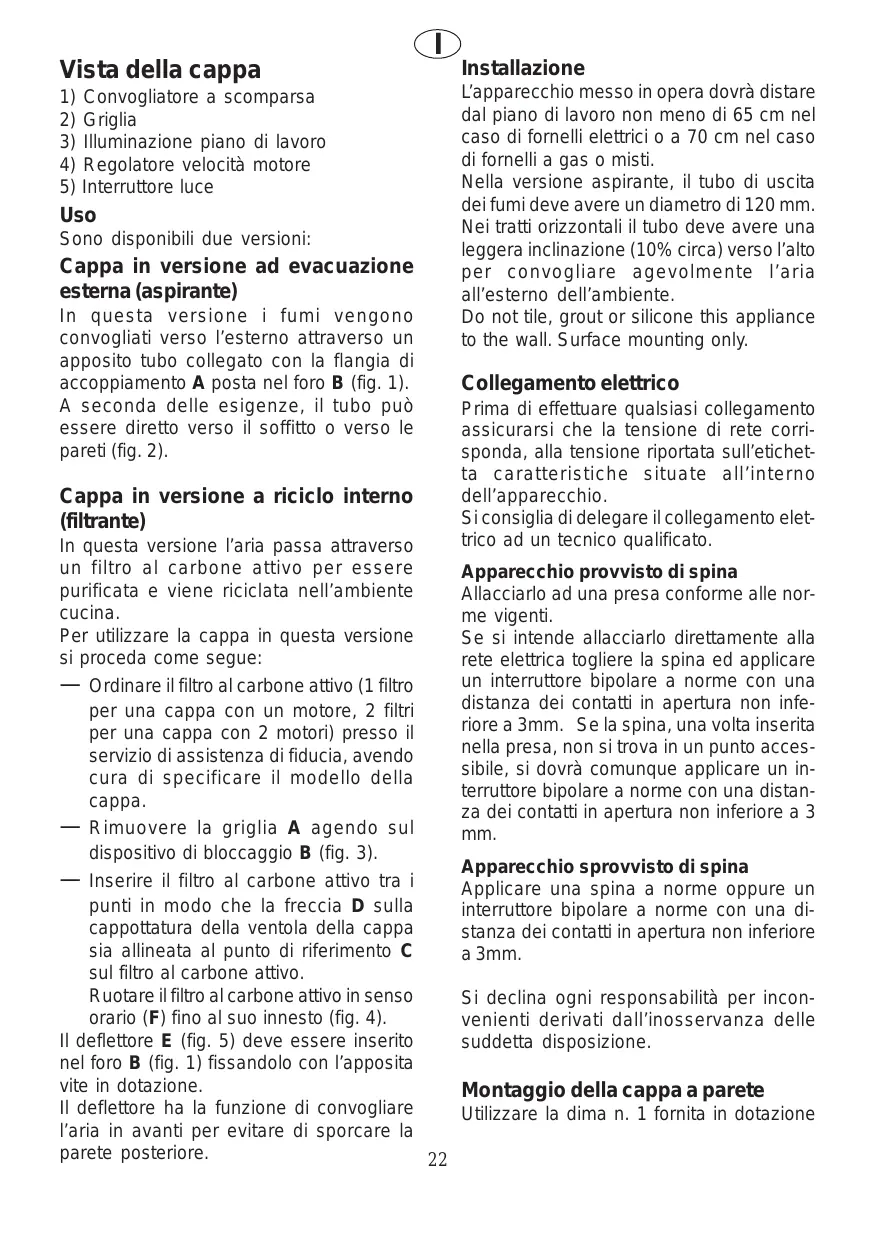

Vista della cappa Installazione

L’apparecchio messo in opera dovrà distare dal piano di lavoro non meno di 65 cm nel caso di fornelli elettrici o a 70 cm nel caso di fornelli a gas o misti. Nella versione aspirante, il tubo di uscita dei fumi deve avere un diametro di 120 mm. Nei tratti orizzontali il tubo deve avere una leggera inclinazione (10% circa) verso l’alto per convogliare agevolmente l’aria all’esterno dell’ambiente. Do not tile, grout or silicone this appliance to the wall. Surface mounting only. Convogliatore a scomparsa Griglia Illuminazione piano di lavoro Regolatore velocità motore Interruttore luce Uso Sono disponibili due versioni: Cappa in versione ad evacuazione esterna (aspirante) In questa versione i fumi vengono convogliati verso l’esterno attraverso un apposito tubo collegato con la flangia di accoppiamento A posta nel foro B (fig. 1). A seconda delle esigenze, il tubo può essere diretto verso il soffitto o verso le pareti (fig. 2). Cappa in versione a riciclo interno (filtrante) In questa versione l’aria passa attraverso un filtro al carbone attivo per essere purificata e viene riciclata nell’ambiente cucina. Per utilizzare la cappa in questa versione si proceda come segue: — Ordinare il filtro al carbone attivo (1 filtro per una cappa con un motore, 2 filtri per una cappa con 2 motori) presso il servizio di assistenza di fiducia, avendo cura di specificare il modello della cappa. — Rimuovere la griglia A agendo sul dispositivo di bloccaggio B (fig. 3). — Inserire il filtro al carbone attivo tra i punti in modo che la freccia D sulla cappottatura della ventola della cappa sia allineata al punto di riferimento C sul filtro al carbone attivo. Ruotare il filtro al carbone attivo in senso orario (F) fino al suo innesto (fig. 4). Il deflettore E (fig. 5) deve essere inserito nel foro B (fig. 1) fissandolo con l’apposita vite in dotazione. Il deflettore ha la funzione di convogliare l’aria in avanti per evitare di sporcare la parete posteriore.

Collegamento elettrico Prima di effettuare qualsiasi collegamento assicurarsi che la tensione di rete corrisponda, alla tensione riportata sull’etichetta caratteristiche situate all’interno dell’apparecchio. Si consiglia di delegare il collegamento elettrico ad un tecnico qualificato. Apparecchio provvisto di spina Allacciarlo ad una presa conforme alle norme vigenti. Se si intende allacciarlo direttamente alla rete elettrica togliere la spina ed applicare un interruttore bipolare a norme con una distanza dei contatti in apertura non inferiore a 3mm. Se la spina, una volta inserita nella presa, non si trova in un punto accessibile, si dovrà comunque applicare un interruttore bipolare a norme con una distanza dei contatti in apertura non inferiore a 3 mm. Apparecchio sprovvisto di spina Applicare una spina a norme oppure un interruttore bipolare a norme con una distanza dei contatti in apertura non inferiore a 3mm. Si declina ogni responsabilità per inconvenienti derivati dall’inosservanza delle suddetta disposizione. Montaggio della cappa a parete Utilizzare la dima n. 1 fornita in dotazione ed applicarlo alla parete. Perforare nei punti indicati (fig. 6). Posizionare i ganci F in dotazione completi di viti e blocchi nei fori superiori. Posizionare i tappi a espansione G forniti in dotazione con la cappa nei fori inferiori (fig. 7). Fissare il telaio angolare H (usando il braccio lungo o corto, a seconda della profondità dei pensili laterali) alla parete sull’altezza giusta. Regolare la posizione delle staffe superiori e fissare la cappa ai ganci F, controllando che trovi all’altezza giusta (eventualmente per regolare l’altezza intervenire sulle viti L, (fig. 8). Fissare la cappa al telaio angolare inferiore mediante le viti M. Per un ulteriore intervento di regolazione agire sulle viti J attraverso i fori N (fig. 8).

ma nelle guide superiori e poi in quelle inferiori, ruotare le manopole posteriori di bloccaggio P e quindi montare i filtri metallici, eseguendo in sequenza inversa le operazioni descritte al paragrafo “versione a riciclo interno”. Regolare il telaio angolare fissandolo bene alla parete, facendo uso delle apposite viti M (fig. 8). Il telaio angolare prevede un braccio lungo ed uno corto, che possono essere utilizzati alternativamente a seconda della profondità dei pensili. Impiego della cappa — La cappa è dotata di diverse velocità. Per il miglior rendimento si consiglia di utilizzare le basse velocità in condizioni normali e le alte velocità in presenza di forti odori e vapori. La cappa è dotata di un microinterruttore collegato al convogliatore: inserendo convogliatore, i motori si spengono; estraendo il convogliatore si riattiverà funzione precedentemente impostata. — Si consiglia di mettere in funzione la cappa qualche minuto prima di iniziare a cuocere e di lasciarla in funzione per circa 15 minuti dopo aver terminato, per garantire la scomparsa di tutti gli odori. Fissaggio del pannello frontale Rimuovere la griglia. Estrarre il portello O (fig. 9) ruotando le manopole di bloccaggio posteriori P. Applicare la dima n. 3 sul lato destro del pannello frontale, tenendo presente che la freccia indica il lato superiore (fig. 10), perforare dove indicato nella maschera. Quindi fissare il portello al pannello frontale mediante le viti Q (fig.11). Fissaggio Attenzione Applicare la dima n. 2 lateralmente sul pensile destro in modo che il lato B sia allineato alla parte frontale del pensile (a prescindere dallo spessore del convogliatore) ed eseguire due fori di 2,5 mm di diametro nei punti B1 e B2 (fig. 12). Quindi applicare la stessa maschera lateralmente sul pensile sinistro, allineando il lato C con la parte frontale del pensile (a prescindere dallo spessore del convogliatore) ed eseguire due fori di 2,5 mm di diametro nei punti C1 e C2 (fig. 13). Fissare la cappa ai pensili mediante le viti R (Fig. 14). Riposizionare il portello, inserendolo pri- — L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi di apparecchi alimentati con energia diversa da quella elettrica. — Deve essere sempre prevista un'adeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica vengono usati contemporaneamente. — E’ severamente vietato fare cibi alla fiamma sotto la cappa. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. — Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. — Si declina ogni responsabilità per eventuali danni o incendi provocati all’apparecchio derivati dall’inosservanza delle suddette disposizioni. visibili attraverso i fori della griglia.

3) Filtri in strati di alluminio stirato: devono

essere lavati in lavastoviglie o in acqua calda o almeno una volta al mese in caso di uso normale o ad intervalli più o meno frequenti, a seconda della frequenza intensità d’uso dell’apparecchio. Attendere che il filtro sia ben asciutto prima di rimontarlo. Per estrarre i filtri antigrasso, procedere come segue: Per estrarre il filtro procedere come segue: a) Rimuovere la griglia (fig. 3) b) Estrarre il filtro dopo aver rimosso i fermagli a V (fig. 15). c) E’ consigliabile pulire la griglia ad ogni lavaggio del filtro. d) Assicurarsi che la griglia sia completamente asciutta prima di rimontarla. Consigli per l’installazione e l’uso della cappa — Nei tratti orizzontali il tubo deve avere una leggera inclinazione (10% circa) verso l’alto per convogliare agevolmente l’aria all’esterno dell’ambiente. — Il massimo rendimento dell’apparecchio si ha in versione ad evacuazione esterna (aspirante), pertanto nel limite delle possibilità si consiglia di usare le cappe in questa versione. — Le migliori prestazioni si ottengono con tubazioni brevi (max. 4m) a poche curve. Filtro al carbone attivo Prima di procedere a qualsiasi operazione di manutenzione, scollegare l’apparecchio dalla rete elettrica. Il filtro al carbone attivo ha la funzione di trattenere gli odori presenti nel flusso d’aria che li attraversa. Non può essere lavato né rigenerato. Sostituirlo ogni quattro mesi. Per smontare i filtri al carbone fare riferimento alla descrizione al paragrafo “Versione con ricircolo interno”. Filtro antigrasso Attenzione Manutenzione Il mancato rispetto delle norme di pulizia dell’apparecchio, di sostituzione e pulizia dei filtri può causare degli incendi. Raccomandiamo quindi di osservare le presenti istruzioni. Il filtro antigrasso ha la funzione di trattenere le particelle di grasso in sospensione. Vi sono tre tipi diversi di filtri antigrasso:

1) Filtro sintetico - lavabile (spessore di

10/15 mm). In caso di normale uso domestico, il filtro sintetico deve essere lavato in acqua tiepida almeno ogni mese evitando di piegarli.

2) Filtro in carta speciale - non lavabile

(spessore di circa 1 mm con strisce rosa in diagonale). Il filtro deve essere sostituito quando le strisce diventano

Sostituzione di una lampada

Scollegare l’apparecchio dalla rete elettrica. Rimuovere i filtri metallici. Per l’illuminazione utilizzare una normale lampada in commercio da 40 W (E 14). — Prima di richiedere l’intervento dell’assistenza tecnica se la lampadina non si accende, assicurarsi che la stessa sia montata bene. Pulizia Per pulire l’esterno della cappa utilizzare un panno inumidito con detersivo liquido neutro o con alcool denaturato. Non utilizzare prodotti contenenti abrasivi.
