HDSVI985B - Dunstabzugshaube HOOVER - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Hoover
Modell	HDSVI985B
Breite	90 cm
Tiefe	50 cm
Höhe (min - max)	60 - 110 cm
Nettogewicht	15 kg
Stromversorgung	220-240 V ~ 50 Hz
Maximale Leistungsaufnahme	200 W
Energieeffizienzklasse	B
Installationstyp	Abluft oder Umluft
Luftauslassdurchmesser	150 mm
Anzahl der Geschwindigkeitsstufen	3
Beleuchtung	LED, 2 x 3 W
Fettfilter	Metall, spülmaschinenfest (2 Stück)
Aktivkohlefilter (optional)	Art.-Nr. 39401198
Maximaler Geräuschpegel	65 dB(A)
Maximaler Luftstrom	650 m³/h
Bedienung	Elektronische Tasten
Reinigung der Fettfilter	Reinigung im Geschirrspüler alle 2 Monate
Austausch Aktivkohlefilter	Alle 6 Monate
Reparaturfähigkeitsindex	7,5/10
Herstellungsland	Italien

Häufig gestellte Fragen - HDSVI985B HOOVER

Wie installiere ich die Dunstabzugshaube Hoover HDSVI985B?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Achten Sie auf einen Sicherheitsabstand von mindestens 65 cm zwischen der Haube und dem Kochfeld. Verwenden Sie die mitgelieferte Bohrschablone und befestigen Sie die Haube fest an der Wand. Schließen Sie das Abluftrohr (Durchmesser 150 mm) an oder installieren Sie den Aktivkohlefilter für den Umluftbetrieb.

Wie reinige ich die Fettfilter der Dunstabzugshaube?

Die Metallfettfilter sind spülmaschinenfest oder können von Hand mit heißem Wasser und Spülmittel gereinigt werden. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen. Es wird empfohlen, sie alle 2 Monate oder bei intensiver Nutzung häufiger zu reinigen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss alle 6 Monate ausgetauscht werden, um eine optimale Effizienz zu gewährleisten. Das kompatible Modell für die HDSVI985B ist die Hoover-Referenz 39401198. Der Filter darf nicht gereinigt werden, sondern wird nach Gebrauch entsorgt.

Die Dunstabzugshaube macht Geräusche, ist das normal?

Ein gewisser Geräuschpegel ist normal, besonders bei maximaler Geschwindigkeit (65 dB(A)). Wenn das Geräusch übermäßig wird, überprüfen Sie, ob das Abluftrohr nicht verstopft ist, die Filter sauber sind und die Haube fest an der Wand befestigt ist. Ein Ungleichgewicht des Motors kann ebenfalls die Ursache sein.

Wie wechsle ich die LED-Lampen der Dunstabzugshaube?

Die LED-Lampen sind integriert und müssen von einem Fachmann ausgetauscht werden. Kontaktieren Sie den Hoover-Kundendienst, um eine Ersatzlampe (Art.-Nr. 39401197) zu erhalten. Versuchen Sie nicht, das Modul selbst zu demontieren.

Kann ich die Dunstabzugshaube ohne Außenluftabfuhr verwenden?

Ja, die Haube kann im Umluftbetrieb verwendet werden. Dazu müssen Sie einen Aktivkohlefilter (nicht im Lieferumfang enthalten) installieren und den Luftauslass verschließen. Der Aktivkohlefilter muss regelmäßig ausgetauscht werden, um eine gute Leistung zu erhalten.

Warum schaltet sich die Dunstabzugshaube nicht ein?

Überprüfen Sie zunächst, ob die Haube richtig eingesteckt ist und der Schutzschalter nicht ausgelöst hat. Wenn die LED-Beleuchtung nicht funktioniert, aber der Motor läuft, ist möglicherweise das LED-Modul defekt. Kontaktieren Sie den Kundendienst.

Wie hoch ist die maximale Absaugleistung?

Die Dunstabzugshaube Hoover HDSVI985B bietet einen maximalen Luftstrom von 650 m³/h auf Stufe 3. Für den täglichen Gebrauch ist Stufe 1 oder 2 ausreichend.

Wie stelle ich den Timer der Dunstabzugshaube ein?

Drücken Sie die Taste 'Timer', um eine Nachlaufabschaltung zu aktivieren. Die Haube schaltet sich nach 10 Minuten automatisch aus. Sie können den Timer abbrechen, indem Sie erneut auf die Taste drücken.

Wo finde ich Ersatzteile für die Dunstabzugshaube Hoover HDSVI985B?

Ersatzteile (Filter, Lampen, Fernbedienung) sind beim Hoover-Kundendienst oder auf deren Website erhältlich. Verwenden Sie die Modellnummer HDSVI985B, um kompatible Teile zu identifizieren. Der Reparaturfähigkeitsindex beträgt 7,5/10, was die Reparatur erleichtert.

BEDIENUNGSANLEITUNG HDSVI985B HOOVER

EINBAU- UND BEDIENUNGSANLEITUNG

VORWORT

EINLEITUNG 50

SICHERHEITSVORKEHRUNGEN 50

SPEZIFIKATION 52

INSTALLATION (ABLUFT NACH DRAUSSEN) 53

BESCHREIBUNG DER KOMPONENTEN 59

BETRIEB 59

WARTUNG 62

FEHLERSUCHE 63

VEREINBARKEIT MIT DEN RICHTLINIEN 63

UMWELTSCHUTZ 63

Vielen Dank, dass Sie sich für diese Abzugshaube entschieden haben.

Diese Bedienungsanleitung enthält notwendigen Anleitungen für die Installation, die Bedienung und die Wartung des Gerätes.

Lesen Sie diese Bedienungsanleitung vor der Installation und Benutzung bitte durch, damit das Gerät richtig und sicher bedient werden kann.

Diese Abzugshaube ist auch hochwertigen Werkstoffen und in einer schlanken Bauweise gefertigt. Ausgestattet mit einem großen, starken Elektromotor und einem Zentrifugalgebläse bietet sie starke Saugleistung, geräuscharmen Betrieb, einen austauschbaren Fettfilter sowie die einfache Montage.

SICHERHEITSVORKEHRUNGEN

☐ Kinder dürfen das Gerät niemals bedienen.
☐ Die Abzugshaube ist für den Hausgebrauch und nicht für Grill-Restaurants, Großküchen oder sonstigen gewerblichen Gebrauch geeignet.
☐ Die Abzugshaube und ihr Filter sollten regelmäßig gereinigt werden, damit sie in einem guten Zustand bleibt.
☐ Reinigen Sie die Abzugshaube gemäß den Angaben in dieser Bedienungsanleitung und vermeiden Sie Brandgefahr für das Gerät.
Direktes Backen auf dem Gasherd ist untersagt.
Für gute Be- und Entlüftung der Küche sorgen.
Vergewissern Sie sich, dass das Stromkabel nicht beschädigt ist, bevor Sie das Gerät anschließen. Der Austausch eines defekten Stromkabels muss qualifiziertem Kundendienstpersonal vorbehalten sein.
Für ausreichende Belüftung sorgen, wenn die Abzugshaube zusammen mit Geräten betrieben wird, die Gas oder Benzin verbrennen.
☐ Die Abluft sollte nicht in einen Rauchfang geleitet werden, der auch für die Abgase einer Gas- oder Ölheizung verwendet wird.
Vorschriften zur Abluft müssen befolgt werden.
□
☐ Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Keine Gerichte unter der Abzugshaube flambieren.

Die Dunstabzugshaube ist nicht für die Montage über einem Herd mit mehr als vier Kochfeldern ausgelegt.

Gefahr von Stromschlägen

☐ Dieses Gerät nur mit einer richtig geerdeten Steckdose verbinden. Wenden Sie sich im Zweifel an einen Fachelektriker.
☐ Bei Zuwiderhandlung besteht Lebensgefahr, Brandgefahr oder Elektroschlaggefahr.

Die in diesem Produkt verwendete Lampe ist nicht für die Beleuchtung eines Raumes geeignet.

Der Zweck dieser Lampe ist die Beleuchtung für die Verwendung des Produkts.

Standardmäßiges Montagezubehör

Spez.	Abbildung M	enge
Gehäuse		1
Oberer Abzug		1
Unterer Abzug		1
Untere Abzugshalterung		1
Obere Abzugshalterung		1
Aufhängeblech		1
φ8 Dübelφ8×φ6 Weiß		9
SchraubenST4.0×30		9
φ7,2 SchraubenST4.0x8		2

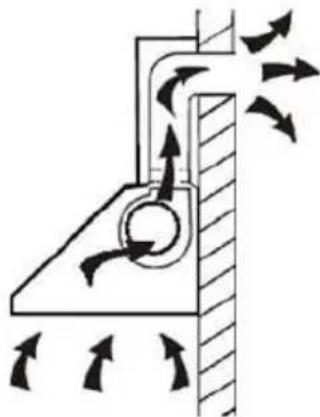

Wenn eine Maueröffnung nach draußen vorhanden ist, kann die Abzugshaube wie unten gezeigt über einen Abluftkanal (Emaille, Aluminium, flexibles Rohr aus unbrennbarem Material mit einem Innendurchmesser von 150 mm) an diese angeschlossen werden.

1. Sc halten Sie vor der Installation das Gerät aus und ziehen Sie den Netzstecker.

1. Di e Abzugshaube sollte für eine optimale Leistung 65-75 cm über der Kochfläche aufgehängt werden.

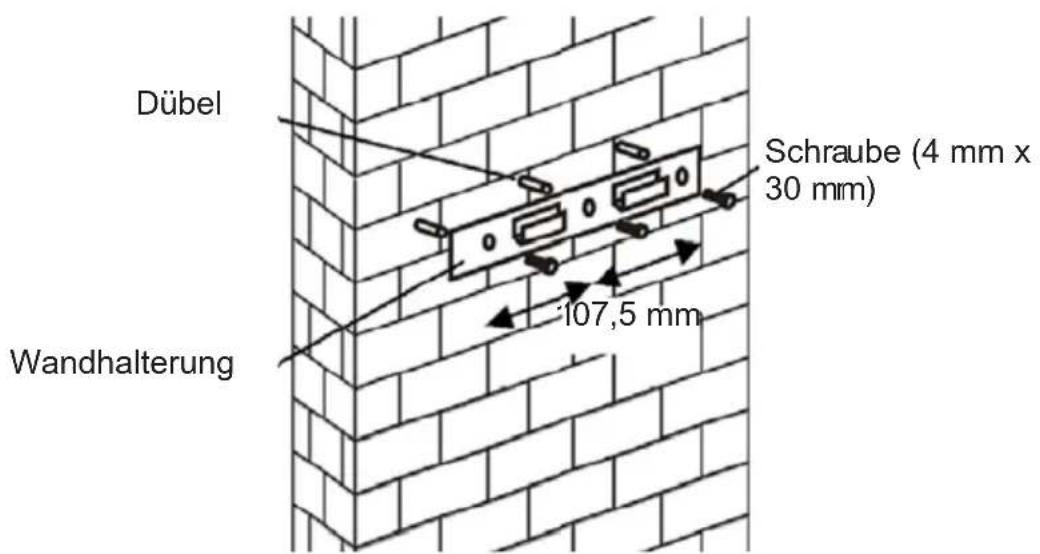

1. Bo hren Sie die 3 x 8-mm-Löcher für die Aufnahme der Halterung. Verschrauben Sie die Halterung mit den beiliegenden Schrauben fest in der Wand.

1. Helben Sie die Abzugshaube an und hängen Sie sie in die Wandhalterung ein.

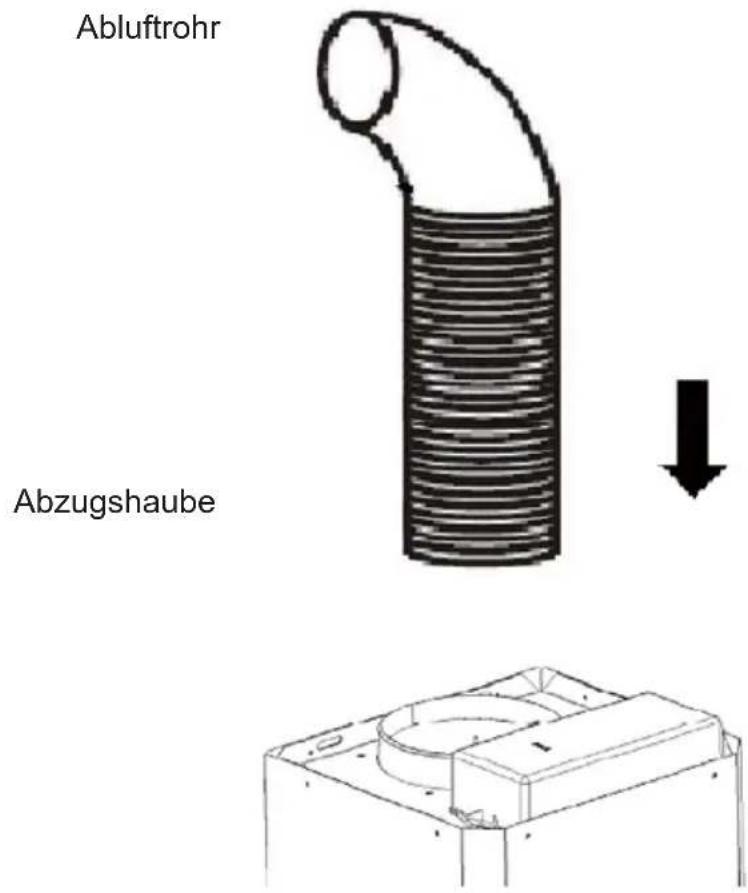

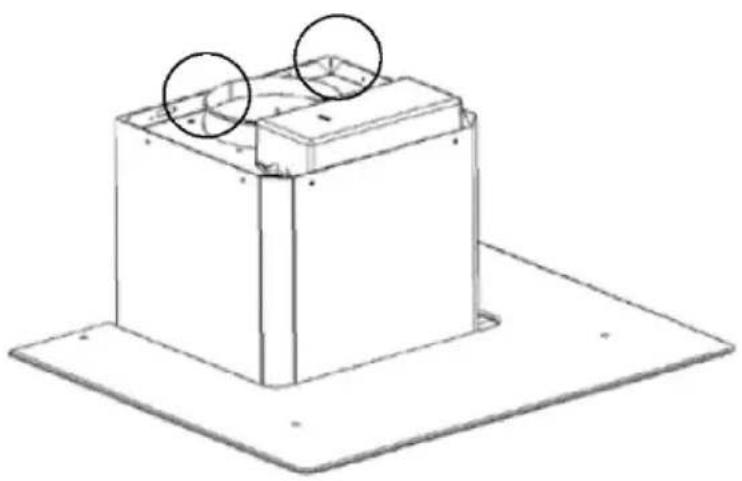

1. Be festigen Sie das Ein-Wege-Ventil am Luftauslass der Abzugshaube. Verbinden Sie dann das Abluftrohr, wie nachstehend angezeigt, mit dem Ein-Wege-Ventil.

6.

i Setzen Sie die Glasscheibe in der entsprechen Position oben auf der Abzugshaube ein.
ii Mit vier (4) Schrauben und Unterlegscheibe befestigen. Die Schrauben nicht zu fest anziehen, um Risse in der Glasscheibe zu vermeiden.

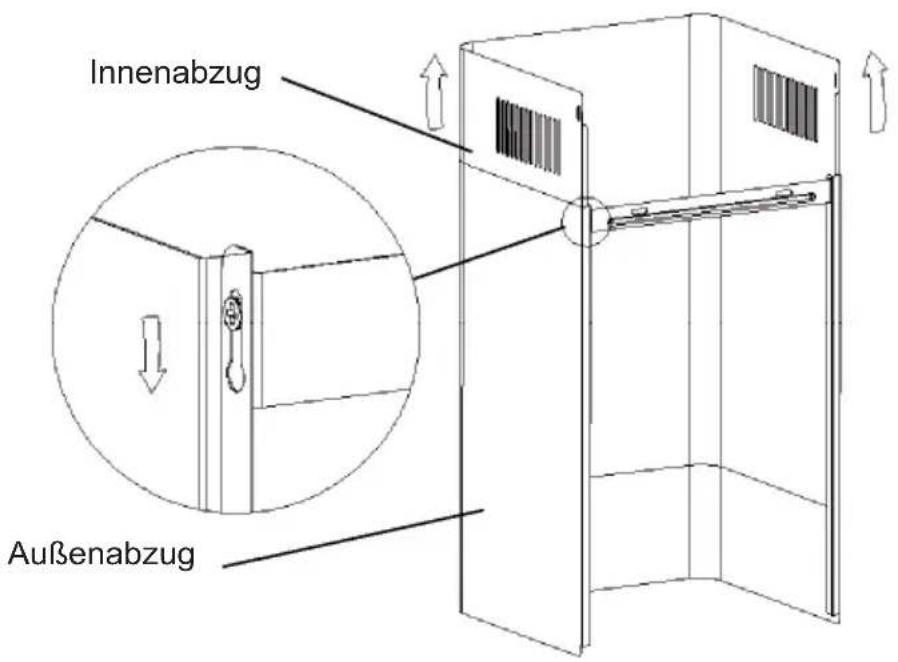

i Den Innenabzug in den Außenabzug einführen. Dann den Innenabzug nach oben ziehen. Entsprechend der gewünschten Höhe anpassen.

ii Den Abzug schieben, um die Abzugshöhe anzupassen. Sobald die erforderliche Höhe erreicht ist, hängen Sie die Befestigungsöffnung, wie in den nachstehenden Abbildung gezeigt, in die

Befestigungsschraube ein.

8.

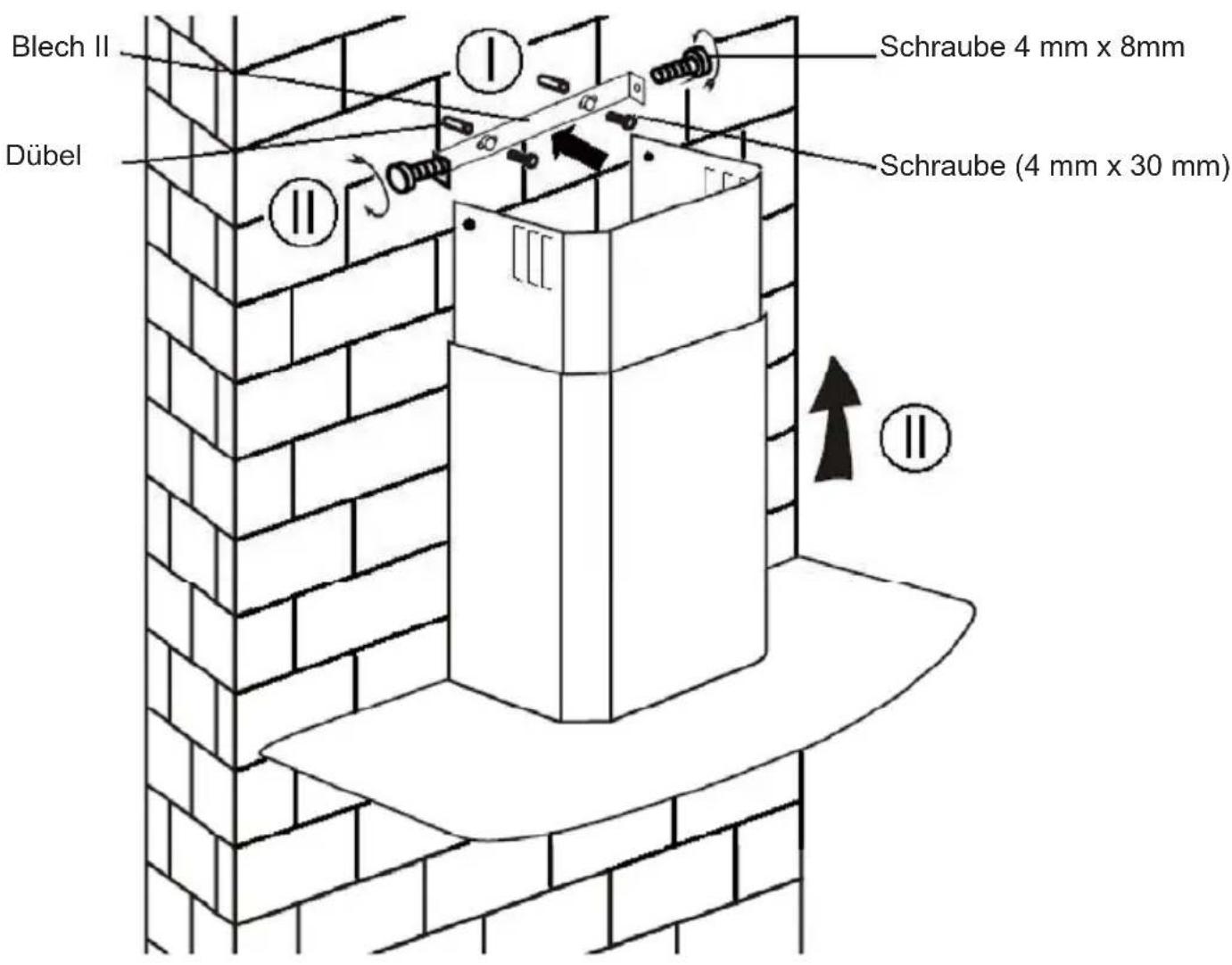

i Bohren Sie 2 x 8-mm-Löcher für die Aufnahme von Blech II.
Verschrauben Sie Blech II mit den beiden (2) beiliegenden Schrauben fest in der Wand.

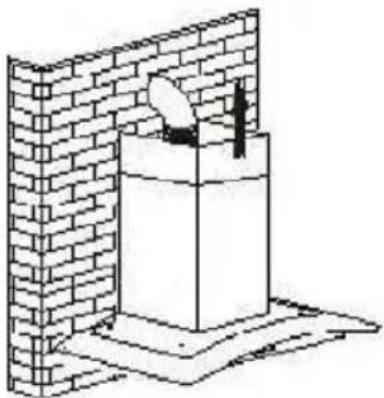

ii Montieren Sie den Abzug an der Haube und befestigen Sie ihn mit zwei (2) Schrauben.

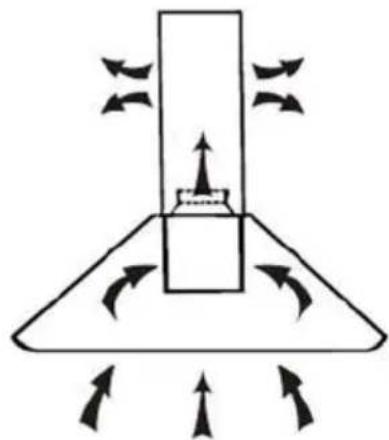

Wenn Sie keinen Abzug ins Freie haben, wird das Abluftrohr nicht benötigt. Die Montage ist der im Abschnitt „INSTALLATION (ABLUFT NACH DRAUSSEN“) beschriebenen vergleichbar.

Aktivkohlefilter schließen unangenehme Gerüche ein.

Bevor der Aktivkohlefilter installiert wird, muss zuerst der Fettfilter abgenommen werden. Die Sperre drücken und nach unten ziehen.

Den Aktivkohlefilter in das Gerät einstecken und im Uhrzeigersinn drehen. Den Vorgang auf der anderen Seite wiederholen.

• Prüfen Sie, ob der Filter sicher verankert ist. Anderenfalls kann er herausfallen und gefährliche Unfälle verursachen.
• Bei Verwendung eines Aktivkohlefilters wird die Absaugkraft herabgesetzt.

BESCHREIBUNG DER KOMPONENTEN

1

2

3

BETRIEB

Taste „Niedrige Geschwindigkeit“ 1

Für die Belüftung der Küche. Geeignet für das Sieden und Garen mit geringer Dunstentwicklung.

Taste „Mittlere Geschwindigkeit“ 2

Die ideale Luftstromgeschwindigkeit während normalem Kochen/Garen.

Taste „Hohe Geschwindigkeit“ 3

Wenn viel Dampf oder dichter Dunst erzeugt wird, drücken Sie die Taste „Hohe Geschwindigkeit“ für die höchste Abluftleistung.

Licht-Taste

HINWEIS: Wenn die Tasten „Niedrige, Mittlere, Hohe Geschwindigkeit“ gleichzeitig gedrückt werden, arbeitet die Haube mit der höchsten Geschwindigkeitsstufe.

EIN/AUS-Taste

1-2 Sekunden drücken, um die Abzugshaube ein-/auszuschalten.

Taste „Niedrige Geschwindigkeit“ 1

Für die Belüftung der Küche. Geeignet für das Sieden und Garen mit geringer Dunstentwicklung.

„Mittlere Geschwindigkeit“ 2

Die ideale Luftstromgeschwindigkeit während normalem Kochen/Garen.

Taste „Hohe Geschwindigkeit“ 3

Wenn viel Dampf oder dichter Dunst erzeugt wird, drücken Sie die Taste „Hohe Geschwindigkeit“ für die höchste Abluftleistung.

Licht-Taste

Mit einem kurzen Druck auf die Licht-/Timer-Taste (1 Sekunde) wird das Licht ein- oder ausgeschaltet.

Schnell-Timer

Mit einem kurzen Druck auf die Licht-/Timer-Taste (2-3 Sekunde) wird der Quick-Timer eingeschaltet.

Die Betriebsgeschwindigkeitstaste blinkt, der Schnell-Timer arbeitet für 5 Sekunden.

Nach dem Herunterzählen, ertönt während 5 Sekunden ein akustisches Signal. Um den Schnell-Timer zu beenden, drücken Sie erneut die Taste „Licht/Timer“ oder die Taste „Ein/AUS“.

STANDBY-MODUS.

Nach der Verbindung mit der Stromquelle ist das Gerät, einschließlich der Beleuchtungsfunktion, im STANDBY-MODUS.

1 Taste „Niedrige Geschwindigkeit“

Geeignet für das Kochen mit geringer Dunstentwicklung.

2 Taste „Mittlere Geschwindigkeit“

Die ideale Luftstromgeschwindigkeit während normalem Kochen/Garen.

3 Taste „Hohe Geschwindigkeit“

Wenn viel Dampf oder dichter Dunst erzeugt wird, drücken Sie die Taste „Hohe Geschwindigkeit“ für die höchste Abluftleistung.

Booster-Taste

Drücken Sie diese Taste, um die höchste Geschwindigkeitsstufe zu wählen; drücken Sie die Taste erneut, um den Motor abzuschalten.

Licht-Taste

WARTUNG

Vor der Reinigung muss das Gerät ausgeschaltet und der Stecker gezogen werden.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch, angefeuchtet mit handwarmem, milden Seifenwasser oder einem Haushaltsreiniger. Das Gerät niemals mit Metallpads, Chemikalien, Scheuermitteln oder einer harten Bürste reinigen.

II. Monatliche Reinigung des Fettfilters

WICHTIG: Um Brandgefahr zu vermeiden, sollte der Filter monatlich gereinigt werden.

Im Filter sammeln sich Fett, Rauch und Staub... somit wirkt der Filter sich direkt auf die Leistung der Abzugshaube aus. Wenn er nicht gereinigt wird, verstopfen (möglicherweise entzündliche) Fettrückstände den Filter. Reinigen Sie ihn mit Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

AUSSCHLIESSLICH für Geräte, die als Umlufthauben montiert sind (keine Entlüftung ins Freie) Der Filter beseitigt Gerüche und muss, abhängig von der Häufigkeit der Verwendung des Herds, mindestens einmal jährlich ausgetauscht werden.

IV. Wechseln der Glühbirne

Die Schrauben am Glas lösen und das Glas abnehmen. Ermitteln Sie die Glühbirne, die ausgetauscht werden muss. Sie befindet sich in dem Beleuchtungskörper im freigelegten Bereich des Abzugs.

Lösen Sie die Verkabelung und nehmen Sie die Leuchtenhalter und das Kabel aus der Haube. Wichtig: Die Glühbirnen können nicht einzeln ausgetauscht werden, das heißt, Glühbirnen, Halter und Verkabelung müssen als kompletter Satz ausgetauscht werden. (LED-Beleuchtung: MAX. 1,5 W).

Montieren Sie die Ersatzbirnen, Halter und Verkabelung entsprechend den Originalteilen. Schließen Sie die Verkabelung dann wieder an.

Die Glashaube wieder einsetzen und mit den Glasschrauben verschrauben. Die Schrauben müssen vollständig angezogen sein.

FEHLERSUCHE

Fehler Ursache Lösung
Licht an, aber Gebläse läuft nicht.	Gebläseschaufel blockiert.	Das Gerät ausschalten; die Reparatur muss qualifiziertem Kundendienstpersonal vorbehalten sein.
	Der Motor ist beschädigt.
Beide Lichter an, aber Gebläse läuft nicht.	Halogenbirne durchgebrannt.	Gegen eine Birne mit identischer Leistung austauschen.
	Stromkabel lose. In die Steckdose einstecken.
Starke Vibrationen des Gerätes.	Gebläseschaufel beschädigt.	Das Gerät ausschalten; die Reparatur muss qualifiziertem Kundendienstpersonal vorbehalten sein.
	Gebläsemotor nicht richtig befestigt.	Das Gerät ausschalten; die Reparatur muss qualifiziertem Kundendienstpersonal vorbehalten sein.
	Die Haube ist nicht richtig in die Halterung eingehängt.	Die Haube abnehmen und die Position der Halterung überprüfen.
Schlechte Absaugleistung.	Distanz zwischen Gerät und Kochfeld zu groß.	Distanz neu anpassen: 65 bis 75 cm.

KUNDENDIENST

Falls Sie die Ursache des Fehlers nicht ermitteln können, schalten Sie das Gerät bitte aus und wenden Sie sich an den Kundendienst.

PRODUKT-SERIENNUMMER Wo finde ich sie?

Es ist wichtig, dass Sie dem Kundendienst Ihren Produktcode und die Seriennummer nennen (ein 16-stelliger Code, der mit „3“ beginnt). Diese Angaben können Sie der Garantiekarte oder dem Typenschild am Gerät entnehmen.

Auf diese Weise werden unnötiger Aufwand für die Techniker und (am Wichtigsten) unnötige Telefon-/Kommunikationskosten vermieden.

Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2012/19/CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Elektro- und Elektronik-Altgeräte enthalten umweltschädigende Substanzen, aber auch Grundkomponenten, die wiederverwendet werden können. Daher ist es wichtig, Elektro- und Elektronik-Altgeräte spezifisch zu entsorgen, um alle schädlichen Substanzen zu entfernen und wiederverwendbare Teile zu recyceln.

Verbraucher leisten einen wichtigen Beitrag zur Gewährleistung, dass Elektro- und Elektronik-Altgeräte nicht zu einem Umweltproblem werden. Halten Sie sich daher bitte an die folgenden Grundregeln:

Elektro- und Elektronik-Altgeräte dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Elektro- und Elektronik-Altgeräte müssen bei zugelassenen Sammelstellen abgegeben werden, die von der Stadtverwaltung oder anderen zuständigen Stellen verwaltet werden. In vielen Ländern wird für die Entsorgung großer Elektro- und Elektronik-Altgeräte ein Abholservice angeboten.

Beim Kauf eines neuen Geräts wird das alte möglicherweise vom Händler zurückgenommen, der es kostenfrei entsorgt, sofern das neue Gerät von einem ähnlichen Typ ist und die gleiche Funktion erfüllt wie das Altgerät.
