MANUAL DE UTILIZADOR 3CFT-90VISLA FAGOR

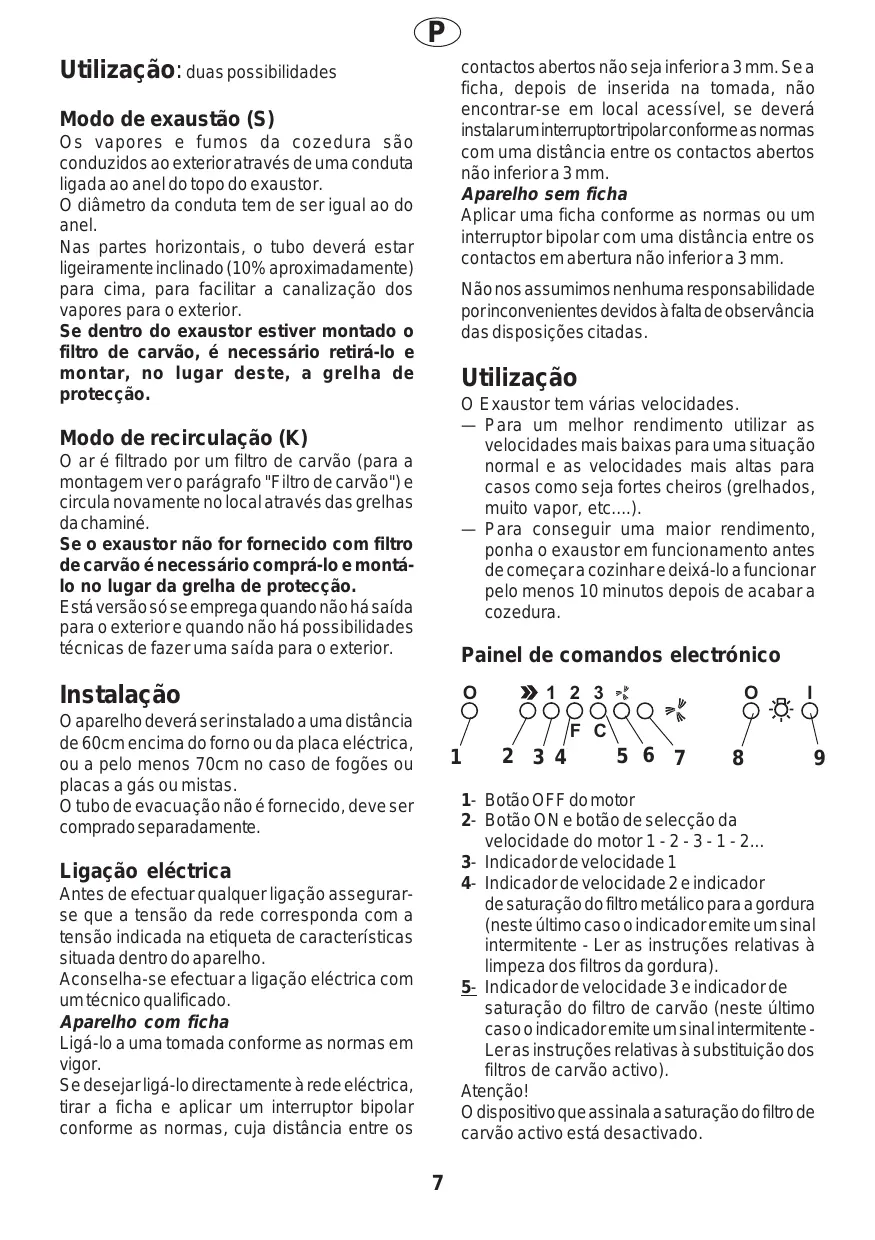

Utilização: duas possibilidades

Modo de exaustao (S)

Os vapes e fumos da cozedura são conducidos ao exterior atraves de uma conduita ligada ao anel do topo do exaustor.

O diametro da conduita tem de ser igual ao do anel.

Nas partes horizontais, o tubodeer estar ligeiramente inclinado (10%approximadamente) para cima, para faciliar a canalização dos vapores para o exterior.

Se dentro do exaustor estiver montado o过滤 de carvão, é necessário retirá-lo e montar, no lugar deste, a grelha de proteção.

O ar é filtrado por um filtro de carão (para a montagem ver o parágrafo "Filtro de carão") e circula novamente no local atraves das grehas da chaminé.

Se o exaustor não for fornecido com过滤 de carvão é necessário comprá-lo e montá-lo no lugar da greilha de proteção.

Está versão sé Employmente quando não há saída para o exterior e quando não há possibilidades ténicas de fazer uma sinaça para o exterior.

Instalacao

O aparelhodeer ser instaladoa umdistancia de60cmencima do forno ou da placeléctrica, ou avelenos 70cm no caso de fogoes ouplacasagásoumistas.

O tubo de evacuação não é fornecido, deve ser comprado separadamente.

Ligação eletrica

Antes de efectuar qualquer ligaço asseguar-se que a tensão da rede corresponda com a tensão indica na etiqueta de caracteristicas situada dentro do aparelho.

Aconseha-se efectuar a ligação eletrica com um técnico qualificado.

Aparelho com ficha

Ligá-lo a uma tomada conforme as normas em vigor.

Se desejar ligá- lo directamente à rede electrolytica, tirar a ficha e aplicar um interruptor bipolar conforme as normas, cuja distência entre os

contactos abertos não sera inferior a 3 mm. Se a ficha,进驻 de inserida na tomada, não encontrar-se em local accesivel, se devera instalar um interruptor tripolar conforme as normas com uma distança entre os contactos abertos não inferior a 3 mm.

Aparelho sem ficha

Aplicar uma ficha conforme as normas ou um interruptor bipolar com uma distência entre os contactos em abertura não inferior a 3 mm.

Não nos assumimos nenhuma responsabilité por invenrientes devidos à falta de observança das disposções citadas.

Utilização

O Exaustor tem varias velocidades.

— Para um melhor rendimento'utilizar as velocidades mais baixas para uma situação normal e as velocidades mais altas para casos como seja fortes cheiros (grelhados, muito vape, etc....).
— Para encontrar una mayor rendimento, ponha o exaustor em funciona antes devenir a cozinhar e deixá-lo a funcionaleo menos 10 horas après deaabar acozedura.

1-Botao OFF do motor
2- Botão ON e botão de seleção da velocidade do motor 1 - 2 - 3 - 1 - 2...
3- Indicador de velocidade 1
4- Indicador de velocidade 2 e indicator de saturação do FILTER metalico para a gordura (neste最後 caso o indicator emite um sinai intermitente - Ler as instruções relatives à limpeza dos filtros da gordura).
5- Indicador de velocidade 3 e indicator de saturação do FILTER de carvão (neste最後 caso o indicator emite um sinal intermitente - Ler as instruções relatives à substituição dos filtros de carvãoativo).

Atença!

O disposicao que assinala a saturacao do filtro de carvao activo está desactivado.

No caso de se querer activar o dispositoivo de assinalacao de saturacao doimento de carvao, premer, simultaneamente, asteclas2 e7 durante 3 segundos: no inico do procedimento, sera apenas o LED 4 a piscar, porém, 3 segundos deposito, sera avezdoLED5emitirambem umsinal de luz intermitente para indicar que o dispositovo de controlo de saturaao doimento de carvao ja está activo.

Para o desactivar, premer de novo as duastes teclas:3segundosdeoipoLED5páradepiscar, significando assim que o dispositivo estádesactivado.

6 - Indicador de velocidade intensa
7 -Interruptor ON da velocidade intensa
Esta velocidade deve ser realizada quando a concentração de fumo ou de odeores de cozinha for especialmente forte (por exemplo fritura, cozer peixe \ etc.).
O exaustor funciona com alta velocidade durante mesma de 5 minutos e em seguida volt à velocidade regulada automaticamente anteriormente (1, 2 ou 3), ou se apaga se não tiver sido selecionada nenhuma velocidade.
Para desligar a alta velocidade antes de passarem-se 5 minutos, premer o botão 1 ou 2.
8 - Botão OFF da iluminação
9 - Botão ON da iluminação

Se o exaustor não funciona correctamente,utar a ficha para desligá-lo por um breve periodo da rede electrolytica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência Tecnica.

Atença

Oar aspirado não deveser canalizado numatubagem usada para evacuar os fumosprovenientes de aparelhos alimentados comenergiadifferentedaquelaeléctrica.
— E' necessário prever sempre uma ventilação apropriada do local quando está sentido usados um exaustor e um aparelho alimentado com energiaDIFFERENTDAquelaeléctrica.
— E'absolutamente proibido cozhar alimentos sob chama viva debaixo do exaustor. O lavoro de chamas livres estraga os filtros e pode causar incéndios portanto deve ser évitado. A fritura deve ser feita sob controle para evitar que o oleo aquecido pegue fogo.
As medidas tecnicas a serem tomadas a

respeito da segurarca na evacuação dos fumos devem ser conformes ao regulamentos emanados pelas autoridades locais competentes.
— Não nos assumimos nenhuma responsabilitadepor eventuais danos ou incendiosprovocados ao aparelho pela falta de respeito as disposicaoes citadas.

Manutenção

Desligar o aparecido da rede electrica antes de efectuar qualquer operacao de manutencao.

Filtro metalico

Temporência não deixar circular as partículas de gordura em suspensão.

O FILTER METÁLICO tem uma duração ilimitada e deveser lavado a maior ou na maior de lavar loça(65°C) com detergentes apropriados.

Apesar do filtrometalico anti-gordura poder perder cor comaslavagens naquina da loica,as susicascharacteristicadifiltraçãonao se alteram.

A lavagem dos filtros para a gordura deve ser efectuada pelo menos uma vez por mês, ou antes se o indicator luminoso 4 começar a piscar (pag. 7).

Este指示or(F)piscarayapaisargueos
fistrosmetálicosparaagorduradevemserlimpos.
Geralmenteistoé feitoaposcad40horasde
utilização.

Depois de limpar os filtros metalicos para a gordura, premer o botões 1 duranteberra de 3 segundos, até ouvir o sinal acústico (bip); esta alta o indicator F de saturação do filtró para a gordura (Indicador 4) pára de piscar.

Para remover os filtros metalicos- Fig. 1: 1. Tire a ficha ou deslige a corrente electrolytica.

1. a - puxar as manilhas para o centro b - e deposito tirar oimento para baixo.

Deixe secar sem danIFICAR os filtros metálicos antes de colocá-los no lugar.

Depois de effetuar a lavagem dos filtros proceda em sentido invenso para montá-los.

Filtro de carvão

Serve para eliminar os cheiros evapores, durante a cozedura.

O filtró de carvão não é lavavel.

O FILTER de carvão deve ser substituindo cada 4 mezes, em condições de'utilização normal, ou antes se o indicator luminoso daaturação do FILTER de carvão activo Comingar a piscar (Indicator 5-pag. 7).

Este指示orpiscaparavasarqueofiltredecarvoapecisaesubstituido.

Geralmente isto feito antes de cada 160 horas de utilizesao aproximadamente.

DepoS de substituir o FILTER de carvao, premer ao mesmo tempo o botoe 1 durante circa de 3 segundos, até ouvir o sinal acustico (bip); nesta alterta o indicator C deaturação do filtró de carvao (Indicador 5) para de piscar.

Para montar o filtro de carvão- Fig. 2:

1. Tirar a ficha ou desligar a corrente.
2. Tirar os filtros metálicos.
3. Desmonte a greha de protecao desapertando osinous parafusos de fixacao laterais.
4. Monte o filtro de carvão no lugar da grehla de proteçãoutilizando osleasedos parafusos.
5. Recolocar os filtros metálicos.

Para substituir o FILTER de carvão- Fig. 2:

1. Tirar a ficha ou desligar a corrente.
2. Tirar os filtros metálicos.
3. Retire o filtrro de carbono velho e substitua-o.
4. Recolocar os filtros metálicos.

Limpeza

Para a limpeza externa do exaustor use um pano humedecido com alcool ou detergentes liquidos neutros.

Limpe también as partes interiores accesivosoes depuis de ter退回 os filtros de gordura. O exhaustor foi concebido de modo a permitir que esta operacao pudesse ser feita com faculdade e em condições de segurarca.

Para a limpeza das partes de aço inoxidavel acetinadoaconseha-sepassaropano namesma direcção da acetinação.

Realizar a limpeza exterior do exaustor pelo menos uma vez cada 10 dias.

Atença

Se não foram respeitadas as normas de limpeza do aparelho e da substituição e limpeza dos filtros corre-se risco de incério.

Recomendamos seguir as instruções sugeridas.

Mudança das lâmpadas

a) Desligar o aparelho da ficha.
b) Desatarraxar a proteção da lampada (Fig. 3).
c) Substituir a lampada estragada com una lampada halogénia identica de 20 Watt.
d) Atarraxar a proteção da lâmpada novamente no lugar.
e) Se notar defeitos na iluminação, antes de chamar o Servço de Assistência Tecnica verificar se as lampadas se encontrar bem ajustadas.
