BEDIENUNGSANLEITUNG 3CFT-90VISLA FAGOR

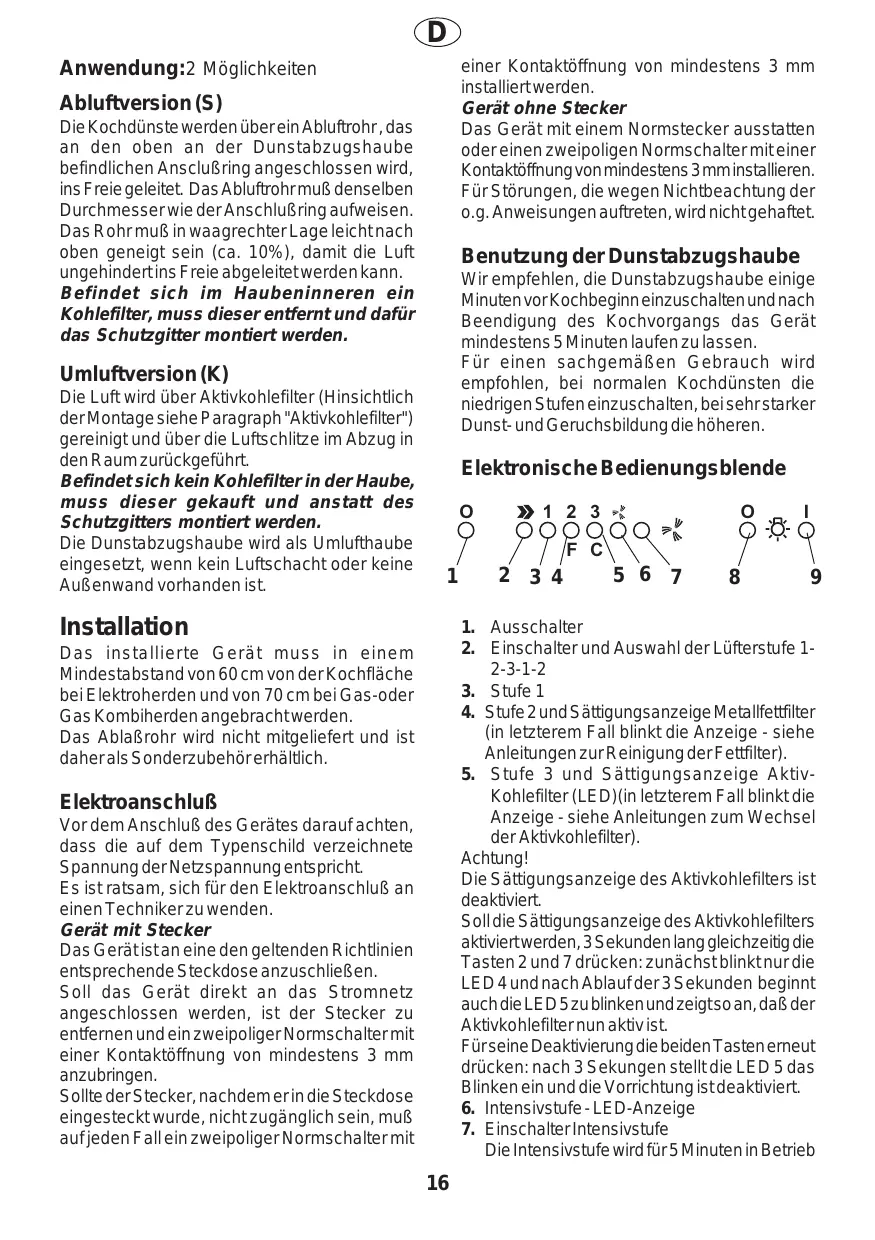

Vorner Seite - Hinter Seite
Anwendung:2 Möglichkeiten
Abluftversion(S)
Die Kochdünste werden über ein Abluftrohr, das an deniben an der Dunstabzugshaube befindlichen Anschlußring angeschlossen wird, ins Freie geleitet. Das Abluftrohr muß denselben Durchmesser wie der Anschlußring aufweisen. Das Rohr muß in waagrechter Lage leicht nach obenGENeigt sein (ca. 10% ),damit die Luft ungehindertins Freie abgeleitet werden kann.
Befindet sich im Haubeninneren ein Kohlefilter, muss dieser entfernt und damit das Schutzgitter montiert werden.
Umluftversion(K)
Die Luft wird über Aktivkohlefilter (Hinsichtlich der Montage siehe Paragraph "Aktivkohlefilter") gereinigt und über die Luftschlitze im Abzug in den Raum zurückgeführt.
Befindet sich kein Kohlefilter in der Haube, muss dieser gekauft und anstatt des Schutzgitters montiert werden.
Die Dunstabzugshaube wird als Umlufthaube eingesetzt, wenn kein Luftschacht oder keine Außenwand vorhanden ist.
Installation
Das installierte Gerät muss in einem Mindestabstand von 60 cm von der Kochfläche bei Elektroherden und von 70 cm bei Gas-oder Gas Kombiherden angebracht werden.
Das Ablaßrohr wird nicht mitgeliefert und istDMAherals Sonderzubehör erhältlich.
Elektroanschluss
Vor dem Anschluß des Gerätes darauf aufachten, dass die auf dem Typenschild verzeichnete Spannung der Netzspannung entspricht.
Esistratsam,sich furdenElektroanschluan an einenTechniker zu wenden.
Gerät mit Stecker
Das Gerät ist eine den geltenden Richtlinien entsprechende Steckdose anzuschlieben.
Soll das Gerät direkt an das Stromnetz angeschlossen werden, ist der Stecker zu entfernen und ein zweipoliger Normschaltermit einer Kontaktöffnung von mindestens 3 mm anzubringen.
Solleter Stecker, nach dem er in die Steckdose eingesteckt wurde, nicht zuganglich sein, muß auf jeder Fall ein zweipoliger Normschalter mit
einer Kontaktöffnung von mindestens 3 mm installiert werden.
Gerät ohne Stecker
Das Gerät mit einem Normstecker ausstatten oder einen zweipoligen Normschalter mit einer Kontaktöffnung von mindestens 3mm installieren.
Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.
Benutzung der Dunstabzugshaube
Wir empfehlen, die Dunstabzugshaube eine. Minuten vor Kochbeginn einzuschalten und nach Beendigung des Kochvorgangs das Gerät mindestens 5 Minuten laufen zu halten.
Für einen sachgemäßen Gebrauch wird empfohlen, bei normalen Kochdünsten die niedrigen Stufen einzuschalten, bei sehr starker Dunst- und Geruchsbildung die hohenen.
Elektronische Bedienungsblende
- Ausschalter
- Einschalter und Auswahl der Lüfterstufe 1-2-3-1-2
- Stufe 1
- Stufe 2 und Sattigungsanzeige Metallfettfilter (in letzterem Fall blinkt die Anzeige - siehe Anleitungen zur Reinigung der Fettfilter).
- Stufe 3 und Sattigungsanzeige AktivKohlefilter (LED)(in letzterem Fall blinkt die Anzeige - siehe Anleitungen zum Wechsel der Aktivkohlefilter).
Achtung!
Die Sattigungsanzeige des Aktivkohlefilters ist deaktiviert.
Soll die Sattigungsanzeige des Aktivkohlefilters aktiviert werden, 3 Sekunden lang gleichzeitig die Tasten 2 und 7 drücken: zunachst blinkt nur die LED 4 und nach Ablauf der 3 Sekunden beginnnt auch die LED 5 zublinken undzeigt soan, daß der Aktivkohlefilter nun aktiv ist.
Für seine Deaktivierung die beiden Tastenerneut drücken: nach 3 Sekungen stellt die LED 5 das Blinken ein und die Vorrichtung ist deaktiviert.
- Intensivstufe-LED-Anzeige
- Einschalter Intensivstufe Die Intensivstufe wird fur 5 Minuten in Betrieb
genommen. Danach Goes the Dunsthaube zu der vorher eingestellen Stufe zurück bzw. besteht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor den 5 Minuten zu beenden, drücken Sie den Knopf 1 oder 2.
8. Ausschalter Beleuchtung
9. Ausschalter Beleuchtung
Die Dunstabzugshaube oder die Bedienungseinlemente Funktionieren nicht:
Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbremen und dann die Haube erneut einschalten.
Achtung
- Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, davon der Unterdruck des Raumes 4 pa (4 x 10 ^-5 bar) nicht überschnitten.
Die Abluft darft nicht in einen Schacht geleitet werden, der fur Abgase von Geräten, die nicht mit elektrischer Energie betriebenen werden, benutzt wird.
— Bei gleichzeitigem Betrieb einer Dunstabzugshaube und anderen, nicht mit elektrischer Energiebetriebenen Geräten, muß stets für eine ausreichende Belüftung der Küche gesorgt werden.
— Das Flambieren von Speisen unter der Dunstabzugshaubeiststrengstensuntersagt. Offene Flammen schaden den Filtern und konnen einen Brand auslösen; sie sind demnach absolut zuvermeiden.
Fritieren ist nur unter ständiger Aufsicht erlaubt, um ein Entzündes überhitzten Öl zu vermeiden.
— Hinsichtlich der zur Ableitung der Abluft zu befolgenden Sicherheitsmaßnahmen halten Sie sichitte strengstens an die örtlichen Sicherheitsbestimmungen.
—Jegliche Verantwortung für durch Nichteinhaltung der o.g. Anweisungen verursache Schäden oder Brände am Gerät wird abgelehtn.
Wartung
Das Gerät ist vor jeder Wartungsarbeit vom Stromnetz abzuschalten.
Metalfettfilter
Dieser hat die Funktion, die im Kochdunst enthaltenen Fettpartikel aufzufangen.
Er hat eine unbegrenzte Lebensdauer und muß in lauwarmer Spülmittellauge oder, wenn möglich, im Geschirrspüller (65°C) gereinigt werden. Ihr erst wieder einsetzen, bevor er vollkommen trocken ist.
Der Metall-Fettfilter kann bei der Reinigung in der Geschirrspulmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Der Metallfettfilter muß mindestens einmal im Monat oder immer dann, wenn die Fettfilter-Sattigungsanzeige (LED 4 - Siehe Seite 16) blinkt, gereinigt werden.
Sie signalisiert Ihnen, daß der Metallfettiter gereinigt werden muß.
Bei normalem Gebrauch muß der Metallfettiter alle 40 Betriebsstunden gereinigt werden.
Nach erfolgter Reinigung des Metalfettilters drücken Sied die Taste1 für mindestens 3 Sekunden ein, bis der Signalon ertont: die LED 4 schaltet sich ab.
Ausbau des Filters - Abb. 1:
- Den Stecker Herausziehen oder den Strom abstellen.
- a - Die Griffe nachinnenziehen; b-dann den Filter nach unter hin herausziehen.
Achten Sie daraufauf, den Metallfilter hierbein nicht zu beschädigen.
Nach der Reinigung des Metallfilters, diesen in umgekehrter Reihenfolge wieder einsetzen.
Aktivkohlefilter
Er dient zur Auflösung der Kuchendunst während des Kochens.
Der Aktivkohlefilter ist weder wasch-, noch regenerierbar.
Der Aktivkohlefilter muß mindestensalle 4 Monate und auf jeder Fall immer dann, wenn die Aktivkohlefilter-Sattigungsanzeige (LED 5 - Siehe Seite 16) blinkt, ausgewechselt werden.
Sie signalisiert Ihnen, wenn der Aktivkohlefilter ausgewechselt werden muß.
Bei normalem Gebrauch muß der Aktivkohlefilter alle 160 Betriebsstunden ausgewechselt werden. Nach erfolgtem Aktivkohlefilterwechsel drücken Sie die Taste 1 für mindestens 3 Sekunden ein, bis der Signalton ertört: die LED 5 schaltet sich ab.
Montage und Auswechseln des Aktiv- Kohlefilters - Abb. 2:
- Den Stecker Herausziehen oder den Strom abstellen.
- Die Metallfettfilter abnehmen.
- Das Schutzgitter abnehmer, indem man die zwei Seiten den Feststellschrauben lose.
- Den Kohlefilter anstatt des Schutzgitters mit denselben Schrauben fixieren.
- Die Metallfettfilter wieder anbringen.
Auswechseln des Aktivkohlefilters
- Abb. 2:
- Den Stecker Herausziehen oder den Strom abstellen.
- Die Metallfettfilter abnehmen.
- Denalten Aktivkohlefilter Herausnahmen und durch einen neuen einsetzen.
- Die Metallfettfilter wieder anbringen.
Reinigung
Für die äußere Reinigung der Haube einen mit denaturiertem Alkohol oder neutrale Flüssigreiniger Geträngen Lappen verwenden. Nachdem die Fettfilter entfernt wurden, müssen alle zugänglichen Innenbereiche gereinigt werden. Die Haube wurde so geplant, dass dieser Vorgang problemlos und sicher durchgeführt werden kann. Der Gebrauch von scheuernden Produkten ist zu vermeiden. Zur Reinigung der Teile aussatinitiertem Edelstahl sollte der Lappen der Richtung der Satinierung entsprechend gehalten werden. Die Außseneite der Haubemuß zumindestalle 10 Tage gereinigt werden.
Wichtiger Hinweise:
Die Dunstabzugshaube darft nicht mit einem Dampfreiniger gereinigt werden!
Zur Beachtung
Die Nichtbeachtung der Reinigungs-vorschrift des Geräts sowie der Regel für die Auswechselung und Reinigung des Filters kann zur Brandgefahr führen.
Wir empfehlen dazu these Anweisungen zu beachten.
Lampenwechsel
a) Das Gerät vom Stromnetz abschalten.
b) Den Lampenschutz abdrehen (Abb. 3).
c) Die defekte Lampe mit einer max. 20 Watt Halogenlampe desselben Typsersetzen.
d) Den Lampenschutz wieder andreiben.
e) Sollte die Beleuchtung nicht Funktionieren, erstkontrollieren, ob die Lampen einwandfrei eingedreht sind, ehe man sich an den Kundendienstwendet.
