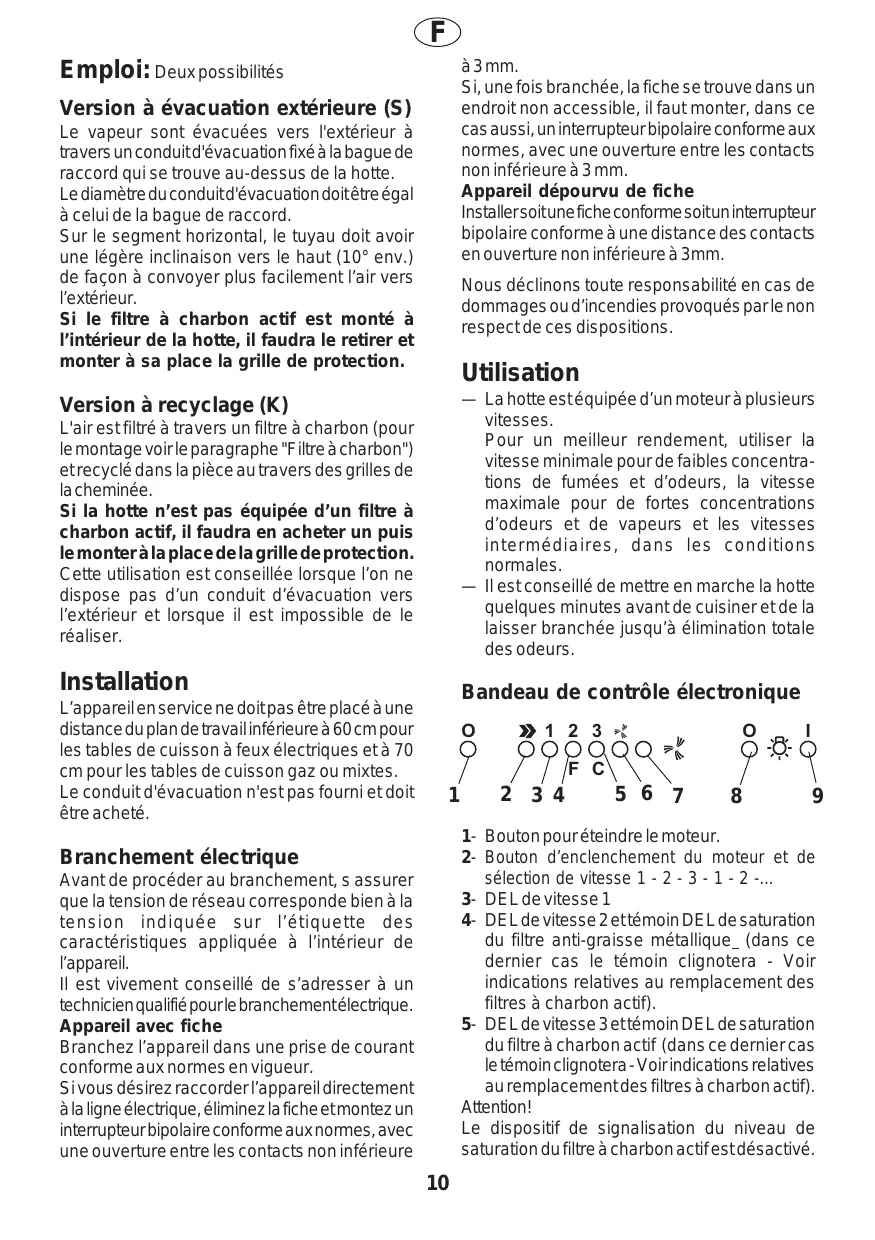

Emploi: Deuxpossibilités Version à évacuation extérieure (S) Le vapeur sont évacuées vers l'extérieur à travers un conduitd'évacuation fixé à la bague de raccord quise trouve au-dessus de la hotte. Le diamètre du conduitd'évacuation doitêtre égal à celui de la bague de raccord. Sur le segment horizontal, le tuyau doit avoir une légère inclinaison vers le haut (10° env.) de façon à convoyer plus facilement l'air vers l'extérieur. Si le filtre à charbon actif est monté à l'intérieur de la hotte, il faudra le retirer et monter à sa place la grille de protection. Version à recyclage (K) L'air estfiltré à travers un filtre à charbon (pour le montage voirle paragraphe "Filtre à charbon") etrecyclé dans la pièce au travers des grilles de la cheminée. Si la hotte n’est pas équipée d’un filtre à charbon actif, il faudra en acheter un puis le monter àla place dela grille de protection. Cette utilisation est conseillée lorsque l'on ne dispose pas d'un conduit d'évacuation vers l'extérieur et lorsque il est impossible de le réaliser. Installation L'appareil en service ne doitpas être placé à une distance du plan de travail inférieure à 60 cm pour les tables de cuisson à feux électriques et à 70 cm pour les tables de cuisson gaz ou mixtes. Le conduit d'évacuation n'est pas fourni et doit être acheté. Branchement électrique Avant de procéder au branchement, s assurer que la tension de réseau corresponde bien à la tension indiquée sur l'étiquette des caractéristiques appliquée à l'intérieur de l'appareil. Il'est vivement conseillé de s'adresser à un technicien qualifié pourle branchementélectrique. Appareil avec fiche Branchez l'appareil dans une prise de courant conforme aux normes en vigueur. Sivous désirez raccorder l'appareil directement àlaligneélectrique, éliminez la fiche etmontez un interrupteur bipolaire conforme auxnomes, avec une ouverture entre les contacts non inférieure

à3mm. Si, une fois branchée, la fiche se trouve dans un endroit non accessible, il faut monter, dans ce cas aussi, uninterrupteur bipolaire conforme aux normes, avec une ouverture entre les contacts noninférieure à 3mm. Appareil dépourvu de fiche Installersoitune fiche conforme soitun interrupteur bipolaire conforme à une distance des contacts en ouverture non inférieure à 3mm Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués parle non respect de ces dispositions. Utilisation — La hotte estéquipée d'un moteur à plusieurs vitesses Pour un meilleur rendement, utiliser la vitesse minimale pour de faibles concentra- tions de fumées et d'odeurs, la vitesse maximale pour de fortes concentrations d'odeurs et de vapeurs et les vitesses intermédiaires, dans les conditions normales. Ilestconseillé de mettre en marche la hotte quelques minutes avant de cuisiner etde la laisser branchée jusqu'à élimination totale des odeurs. Bandeau de contrôle électronique 123% ? PFè EN } ° <

1- Bouton pour éteindre le moteur.

2- Bouton d'enclenchement du moteur et de

sélection de vitesse 1-2-3-1-2-.

4- DEL de vitesse 2 ettémoin DEL de saturation

du filtre anti-graisse métallique_ (dans ce dernier cas le témoin clignotera - Voir indications relatives au remplacement des filtres à charbon actif).

5- DEL de vitesse 3ettémoin DEL de saturation

du filtre à charbon actif (dans ce derniercas letémoin clignotera-Voirindications relatives auremplacementdes filtres à charbon actif). Attention! Le dispositif de signalisation du niveau de saturation du filtre à charbon actifestdésactivé.

Si vous souhaitez activer le dispositif de signalisation du niveau de saturation du filtre à charbon actif, appuyez simultanément sur les touches 2 et 7 pendant 3 secondes: lors de la première phase de cette procédure, la DEL 4 clignotera puis, après 3 secondes, la DEL 5 commencera à clignoter, pour indiquer que le dispositif de contrôle du niveau de saturation du filtre à charbon actif est désormais activé. Sivous souhaitez désactiverle dispositif, appuyez à nouveau sur les touches 2 et 7. Après 3 secondes la DEL 5ne clignotera plus etle dispositif sera désactivé.

6- Indicateur DEL de vitesse intensive

7-Boutond'enclenchementde vitesse intensive. Cette vitesse est utilisée lorsque la concentration de vapeurs et d'odeurs culinaires estparticulièrementélevée (en cas de fritures, de mets à base de poisson, etc.). La hotte fonctionnera à cette vitesse élevée pendantenviron 5 minutes puis reviendra à la vitesse sélectionnée précédemment (1,2 ou

3) ou s'éteindra si aucune vitesse n'a été

sélectionnée. Pour désactiver la vitesse intensive avant les 5 minutes préprogrammées, appuyez surle bouton 1 ou le bouton 2.

8 - Bouton pouréteindre l'éclairage

9 - Bouton pourallumer l'éclairage

Si la hotte ne fonctionne pas correctement, débranchez la prise pendantenviron 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent. Attention — La hotte ne doit pas être branchée à des tuyaux d'évacuation d'autres appareils utilisant des sources d'énergie autres que l'électricité. Encas de fonctionnementsimultané, dans la même pièce, de la hotte etd'autres appareils alimentés parune source d'énergie différente de l'énergie électrique, ilestnécessaire que la pièce soitconvenablementaérée (selon les normes en vigueur). Ilestsévèrementinterditde faire flamber des aliments sous la hotte. L'emploi de flamme libre endommage les filtres etpeutprovoquer des incendies, ilfautpas conséquentl'éviter à tout prix. On peut frire mais sous contrôle, afin d'éviter que l'huile surchauffée prenne feu. — Pour tous les problèmes concernant l'évacuation des fumées, respecter les

prescriptions de l'autorité compétente. — Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil dufaitdunonrespectdes dispositions sus indiquées Entretien Débrancher l'appareil du réseau électrique avant de procéder. Filtre à graisse métallique Ila pour rôle de bloquerles particules de graisse ensuspension. Le filtre à graisse métallique a une durée de vie illimitée et doit être lavé à la main ou au lave- vaisselle (65°C) en utilisant des détergents appropriés. Le lavage du filtre à graisse métallique au lave- vaisselle peuten provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seronten aucun cas modifiées. Procédez au lavage des filtres anti-graisse métalliques au moins une fois par mois etde toute manière chaque fois que le DEL 4commence à clignoter (Voir à page 10). Ce témoin clignote lorsque le filtre anti-graisse métallique doitêtre nettoyé. Enrègle générale, les filtres doiventêtrenettoyés après 40 heures d'utilisation. Une fois que les filtres anti-graisse ont été nettoyés, appuyez sur le bouton 1 pendant environ 3 secondes jusqu'à ce que vous entendiez le signal sonore; le DEL 4s'arrêtera alors de clignoter. Pour enlever les filtres anti-graisse -Fig.1: L Débrancher]la fiche de la hotte ou couper le courant.

2. a-tirerles poignées vers le centre

b- puis tirer le filtre à graisse vers le bas. Laisser sécherle filtre sans l'abimer avantde le remettre en place. Après avoirlavé les filtres, procéder dans l'ordre inverse pourle remontage. Filtre à charbon IIsertà dissoudre les odeurs quise dégagentdes aliments pendantla cuisson. Ilne fautjamais laver le filtre à charbon. Le filtre à charbon doit être remplacé tous les 4 mois dans des conditions d'utilisation normale et de toute manière chaque fois que le DEL 5

commence à clignoter (voir à page 10). Cetémoin clignote lorsque le filtre à charbon actif doitêtre changé. Enrègle générale, les filtres doiventêtre changés après environ 160 heures d'utilisation. Une fois que les filtres à charbon actif ont été nettoyés, appuyez sur le bouton 1 (voir la page

10) pendantenviron 3 secondes jusqu'à ce que

vous entendiez le signalsonore;le DEL 5s'arrêtera alors de clignoter. Pour monter le filtre à charbon - Fig. 2: L Débrancherla fiche de la hotte ou couper le courant.

2. Enleverles filtres anti-graisse.

3. Retirerla grille de protection en dévissantles

deux vis latérales de fixation.

4. Monterle filtre à charbon actif à la place de la

grille de protection, en utilisantles mêmes vis.

5. Remettre les filtres anti-graisse.

Pour remplacer le filtre à charbon - Fig. 2: L Débrancherla fiche de la hotte ou couper le courant.

2. Enleverles filtres anti-graisse.

3. Enleverlefiltre à charbon périmé etle remplacer

4. Remettre les filtres anti-graisse.

Nettoyage Pourle nettoyage extérieur de la hotte, utiliser un chiffon imbibé d'alcoolou des détergents liquides neutres Nettoyerégalementles parties inteme auxquelles on peut accéder, après avoir retiré les filtres recouverts de graisse. La hotte a été conçue afin que cette opération puisse être effectuée aisémentetentoute sécurité. Eviter l'usage de toutproduitabrasif. Surles éléments en acier inoxydable passerle chiffon en respectant le sens du satinage. Procédez aunettoyage extérieurde la hotte tous les dix jours, au moins Attention Lenonrespectdes normes d'entretienetnettoyage de l'appareiletde remplacementetnettoyage des filtres comporte des risques d'incendie. Nous recommandons donc vivementderespecterces instructions.

Remplacement des lampes a) Débrancherl'appareil duréseau électrique. b) Devissez le plafonnier (Fig. 3). c) Remplacer la lampe brulée avec une autre lampe halogène de 20Wattmax.. d) Revissezle plafonnier. e) Sil'éclairage ne marche pas etau cas ou l'on désireraits'adresserau service après-vente, ilfaudra d'abord contrôler le montage correct de la lampe.
