Tipo de produto	Máquina de lavar e secar
Marca	Hotpoint
Modelo	AQD1071D 69ID EU/A
Dimensões (L x A x P)	59.5 cm x 85 cm x 64.5 cm
Capacidade de lavagem	1 a 10 kg
Capacidade de secagem	1 a 7 kg
Volume do tambor	71 litros
Velocidade de centrifugação máxima	1600 rotações/min
Pressão da água	0.05 - 1 MPa (0.5 - 10 bar)
Alimentação elétrica	Ver placa de identificação no aparelho (tensão e potência)
Programas de lavagem	Algodão, Sintéticos, Mix Cores, Cores Intensivo, Preto e Escuros, Anti Alergia Plus, Anti Alergia Delicado, Ultra Delicado, Lã, Mix 30', Algodão Eco, Enxaguamento, Centrifugação+Esvaziamento, Apenas Esvaziamento
Programas de secagem	Secagem Algodão, Secagem Sintéticos, Secagem Lã
Opções de lavagem	Super lavagem, Enxaguamento extra, Passagem fácil, Pré-lavagem
Níveis de secagem	Para passar, No cabide, Para guardar, Intensivo, Tempo (20-180 min)
Tipo de comando	Touch Control eletrônico com ecrã
Funcionalidades especiais	Injeção Direta, Sistema de equilíbrio da carga, Partida diferida, Bloqueio infantil, Modo espera (0.5 W)
Limpeza e manutenção	Limpeza da gaveta de detergente, da bomba (autolimpante), verificação da mangueira de entrada de água
Segurança	Bloqueio da porta, proteção infantil, descarte de acordo com WEEE
País de fabricação	Não especificado no manual
Classe energética	Não especificado (consultar a etiqueta energética)

Perguntas frequentes - AQD1071D 69ID EU/A HOTPOINT

Qual é a capacidade de lavagem e secagem desta máquina de lavar e secar?

A capacidade de lavagem é de 1 a 10 kg e a capacidade de secagem é de 1 a 7 kg. Nunca exceda essas cargas máximas para garantir um funcionamento ideal.

Como instalar corretamente o aparelho?

Desembale o aparelho, remova os parafusos de transporte (4) e tape os buracos com as tampas fornecidas. Coloque o aparelho num piso plano e rígido, depois nivele-o aparafusando ou desaparafusando os pés (inclinação máx. 2°). Conecte a mangueira de entrada de água a uma torneira de água fria 3/4 de polegada, e a mangueira de drenagem a um escoamento situado entre 65 e 100 cm do chão. Ligue a ficha a uma tomada com ligação à terra.

O que fazer se a porta não abrir após um ciclo?

Verifique se o ciclo terminou (exibição END). Se o indicador LOCK estiver apagado, pressione START/PAUSE para destravar. Em caso de falha de energia, pode abrir manualmente a porta: desligue o aparelho, esvazie a água se necessário através da mangueira de drenagem, depois remova o painel frontal e puxe o gatilho de destravamento para baixo.

Quais programas usar para roupa delicada ou lã?

Para lã, caxemira e têxteis marcados 'lavável à mão', use o programa Lã (Platinum Care) a 40°C, velocidade de centrifugação limitada a 800 rpm. Para artigos muito delicados (estrass, lantejoulas), escolha Ultra Delicado (30°C, sem centrifugação). Para seda e cortinas, selecione o programa Ultra Delicado com a opção parar com depósito cheio.

Como ativar o bloqueio infantil?

Pressione a tecla marcada com um cadeado (Bloqueio infantil) por cerca de 2 segundos. O indicador correspondente acende, bloqueando todas as teclas do painel. Para desativar, mantenha a tecla pressionada novamente por 2 segundos.

O que significa o indicador ECO e como economizar energia?

O indicador ECO acende quando as configurações permitem uma economia de eletricidade de pelo menos 10%. Use programas de baixa temperatura (20-40°C), carga completa e evite a pré-lavagem para reduzir o consumo. O aparelho entra em modo de espera (0.5 W) após 30 minutos de inatividade.

Como limpar a bomba e a gaveta de detergente?

Para a gaveta: pressione a alavanca, puxe-a, lave-a em água corrente. Para a bomba: desligue o aparelho, remova o painel frontal, coloque um recipiente sob a tampa, desaperte-a (rode no sentido anti-horário), limpe a pré-câmara, aperte novamente e monte o painel. A bomba é autolimpante mas pequenos objetos podem acumular-se.

Quais são os códigos de erro possíveis e como resolvê-los?

Em caso de piscar rápido dos ícones das fases e do indicador ON/OFF, desligue o aparelho, desconecte-o por 1 minuto e depois ligue novamente. Se o problema persistir, contacte o serviço de assistência autorizado indicando o modelo (Mod.) e o número de série (S/N) na placa de identificação.

Como realizar apenas a secagem?

Selecione o programa Secagem Algodão, Secagem Sintéticos ou Secagem Lã conforme o tipo de tecido. Use a tecla SECAGEM para escolher o nível (Para passar, No cabide, Para guardar, Intensivo) ou um tempo de 20 a 180 minutos. Certifique-se de que a torneira de água está aberta. A carga máxima para apenas secagem é de 7 kg (algodão).

O que fazer em caso de fuga de água?

Verifique se a mangueira de entrada de água está bem apertada na torneira e no aparelho. Certifique-se de que a mangueira de drenagem está corretamente fixada e não está dobrada. Limpe a gaveta de detergente se estiver obstruída. Se a fuga persistir, inspecione as ligações ou contacte um técnico autorizado.

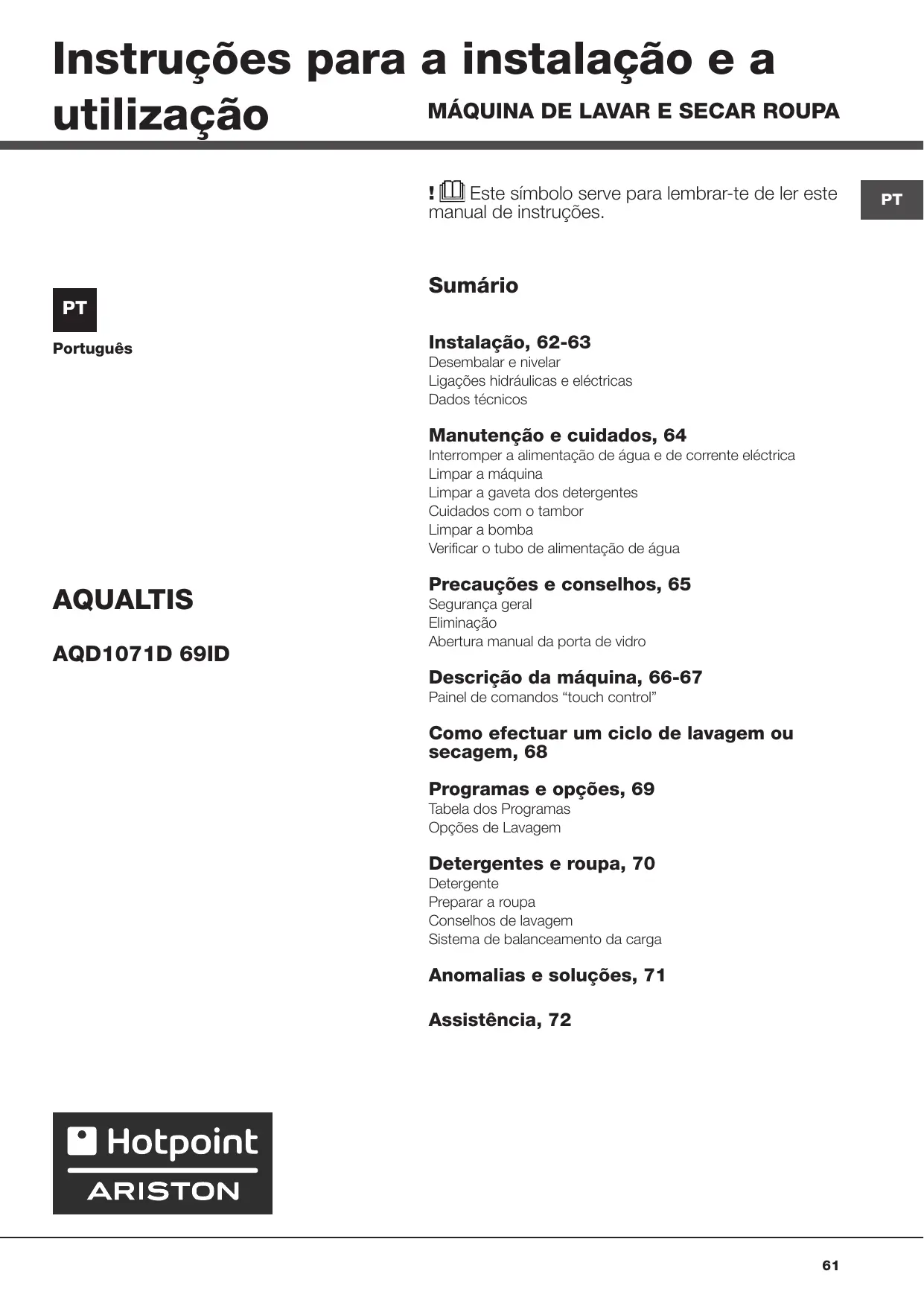

MANUAL DE UTILIZADOR AQD1071D 69ID EU/A HOTPOINT

Este símbolo serve para lembrar-te de ler este manual de instruções.

PT

Português

Sumário

Instalação, 62-63

Desembalar e nivelar

Ligações hidráulicas e elétricas

Dados Técnicos

Manutenção e cuidados, 64

Interromper a alimentação de água e de corrente elétrica

Limpar a máquina

Limpar a gaveta dos detergentes

Cuidados com o tambor

Limpar a bomba

Verificar o tubo de alimentação de água.

AQUALTIS

AQD1071D 69ID

Precauções e conselhos, 65

Segurança geral

Eliminação

Abertura manual da porta de vidro

Descrição da máquina, 66-67

Painel de comandos "touch control"

Como efectuar um ciclo de lavagem ou secagem, 68

Programas e opções, 69

Tabela dos Programas

Opções de Lavagem

Detergentes e roupa, 70

Detergente

Preparar a roupa

Conselhos de lavagem

Sistema de balanceamento da energia

Anomalias e soluções, 71

Assistência, 72

Hotpoint

ARISTON

! É importante guardar este livrete para poder consultá-lo a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este livrete permanece com a máquina. ! Leia com atenção estas instruções: há importantes informações acerca da instalação, da utilização e da segurança. ! No envelope que contém este manual encontrará, além da garantia, algumas peças que servirão para a instalação.

Desembalar e nivelar

Desembalar

1. Uma vez desembalada a máquina de lavar roupas, verifique que a mesma não tenha sofrido danos durante o transporte. Se estiver danificada não efetue a sua ligação e contacte o revendedor.

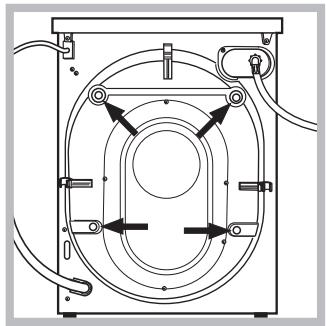

1. Tire os 4 parafusos de proteção para o transporte e o respectivo calço, situados na parte traseira (veja a figura).
2. Tampe os furos com as tampas em plástico contidas no envelope.
3. Conserve todas as peças; se for necessário transportar a máquina de lavar roupa, terão de ser montadas outra vez para evitar danos internos. ! Embalagens não são brinquedos para as crianças!

Nivelamento

1. Posicione a máquina de lavar roupa sobre um pavimento plano e rígido, sem encostá-la em paredes ou móveis.

1. Compense as irregularidades desatarraxando ou atarraxando os pés até que a máquina esteja nivelada horizontalmente (não deve ter uma inclinação superior aos 2 graus).

Um cuidadoso nivelamento da máquina dá estabilidade e evita vibrações e ruídos, sobretudo na fase de centrifugação. Se a máquina for posicionada sobre tapete ou alcatifa, regule os pés de modo que embaixo da máquina de lavar roupa haja espaço suficiente para a ventilação.

Ligações hidráulicas e elétricas

Ligação do tubo de alimentação da água

Antes de ligar o tubo de alimentação à rede hídrica, deixe a água escorrer até que seja límpida.

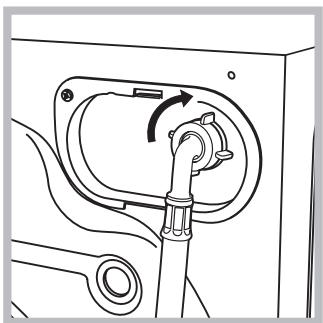

1. Ligue o tubo de alimentação na máquina de lavar roupa, atarraxando-o no apropriado fornecimento de água, na parte traseira, em cima à direita (veja a figura).

1. Realize a ligação do tubo de alimentação, parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás (ver figura).
2. Tome cuidado para o tubo não ser dobrado nem esmagado.

A pressão hídrica da torneira deve estar entre os valores da janela dos Dados técnicos (veja a página ao lado). Se o comprimento do tubo de alimentação não for suficiente, contacte uma oficina especializada ou um técnico autorizado. Nunca utilize tubos de alimentação de água velhos ou usados, mas sim aqueles fornecidos em dotação com a máquina.

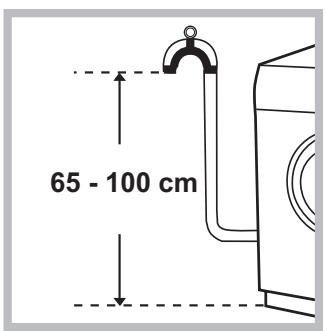

Ligação do tubo de descarga

Ligue o tubo de descarga, sem dobrá-lo, a uma conduta de descarga ou a uma descarga na parede situada entre 65 e 100 cm de altura do chão.

Em alternativa, coloque na beira de um lavabo ou de uma banheira, prendendo na torneira a guia fornecida com o produto (veja a figura). A ponta solta do tubo de descarga não deve permanecer

emergida na água.

É bom conselho empregar tubos de extensão; mas se for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento.

Ligação elétrica

Antes de ligar a ficha na tomada elétrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja nos termos da legislação;
• a tomada tenha a capacidade para suportar a entrega máxima de potência da máquina, indicada na janela dos Dados Técnicos (veja ao lado);
• a tensão de alimentação está entre os valores indicados na lista dos Dados Técnicos (veja ao lado);
• a tomada seja compatível com a ficha da máquina. Se não for, substitua a tomada ou a ficha.

Esta máquina de lavar roupa não deve ser instalada ao aberto, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades.

Depois de ter instalado a máquina de lavar roupa, o acesso à tomada elétrica deve ser fácil.

Não empregue extensões nem fichas múltiplas.

O cabo não deve ser dobrado nem apertado. O cabo de alimentação e a ficha devem ser substituídos somente por técnicos autorizados.

Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Dados técnico
Modelo	AQD1071D 69ID
Medidas	largura 59.5 cm altura 85 cm profundidade 64,5 cm
Capacidade	de 1 a 10 kg para a lavagem de 1 a 7 kg para a secagem
Ligações eletricas	veja a placas das caractéricas tínicas colocada na boaquina
Ligações hidricas	pressão Tmaxa 1 MPa (10 bar) pressão minima 0.05 MPa (0.5 bar) capacidade do tambor 71 litres
Veloculdade dacentrifugação	até 1.600 rotações por minuto
Programas de controlo segundo adirectiva EN 50229	lavagem: programa <sup>60/40</sup>; temperatura 60°C; realizado comarga de 10 kg. secagem: a secagem da conta menor (3kg) deve ser efectuada selecionando o;nével de secagem "Es-tender", a conta da maior na de lavar roupa deve ser composta por 3 lenções, 2 fronhas e 2 toalhas de rosto; a secagem da conta re-stante deve ser efectuada selecionando o;nével de secagem "Extra".
CE	Esta aparelhagem é em conformidade com as seguiças Direcitas Comunitárias: - 2004/108/CE (Compatible Electromagnética) - 2012/19/EU (WEEE) - 2006/95/CE (Baixa Tensão)

Interromper a alimentação de água e de corrente elétrica

• Feche a torneira da água antes de cada lavagem. Desta maneira diminui-se o desgaste do sistema hidráulico da máquina de lavar roupa e elimina-se o risco de vazamento.
• Tire a ficha da tomada elétrica quando for limpar a máquina de lavar roupa e durante os trabalhos de manutenção.

Limpar a máquina

A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos.

Limpar a gaveta dos detergentes

Para extrair a gaveta, pressione a lingueta (1) e puxe para fora (2) (veja a figura). Lave-a com água corrente; esta limpeza deve ser efetuada frequentemente.

Cuidados com o exterior

• Deixe a porta sempre entreaberta para evaporar a umidade e evitar que se formem odores desagradáveis.

Limpar a bomba

Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto, pode acontecer que alguns objetos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma.

! Certifique-se de que o ciclo de lavagem tenha terminado e tire a ficha da tomada.

Para obter acesso à pré-câmara:

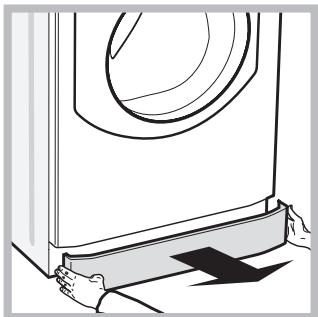

1. Remova o painel de cobertura no lado anterior da máquina, empurrando para o centro, em seguida empurre para baixo dos dois lados e remova-o (veja as figuras).

1. Posicione um recipiente para recolher a água que sairá (aproximadamente 1,5 l) (ver figura);

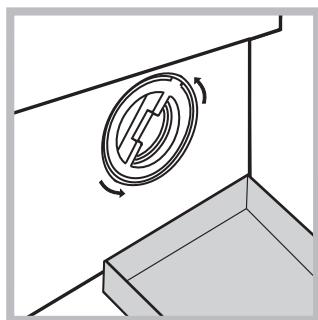

2. Para desenroscar a tampa, gire-a na direção contrária aos ponteiros do relógio (veja a figura);
3. limpe o interior com cuidado;
4. enrosque novamente a tampa;
5. monte outra vez o painel, certifique-se, antes de empurrá-lo na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Verificar o tubo de alimentação de água

Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substituí-lo: durante as lavagens, as fortes pressões podem provocar quebras repentinas.

!Esta máquina foi projectada e fabricada em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral - Este aparelho foi projectado para uso doméstico.

• Este aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com experiência e conhecimentos insuficientes, caso sejam supervisionadas ou caso tenham recebido instruções adequadas em relação ao uso do aparelho de forma segura, compreendendo os perigos associados. As crianças não devem brincar com o aparelho. A manutenção e limpeza não devem ser efectuadas por crianças sem supervisão.
• Não secar roupas não lavadas.
• As roupas sujas de substâncias como óleo de fritura, acetona, álcool, gasolina, querosene, produtos tira-manchas, cera e substâncias para removê-la, devem ser lavadas com água quente com uma quantidade superior de detergente antes de serem secas na máquina de secar roupa.
• Objectos como borracha expandida (espuma de látex), toucas para banho, materiais têxteis impermeáveis, artigos com um lado de borracha ou roupas e travesseiros que possuem partes de espuma de látex não devem ser secos na máquina de secar roupa.
• Produtos para amaciar ou similares devem ser utilizados em conformidade com as instruções do fabricante.
• A parte final de um ciclo de secar roupas ocorre sem calor (ciclo de arrefecimento) para garantir que os produtos não sejam danificados. ATENÇÃO: Nunca desligue a máquina de secar roupas antes que tenha terminado o programa de secagem. Nesse caso, retire rapidamente todas as peças de roupa e pendure-as para que se estendam rapidamente.
• Não toque na máquina com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não puxe o cabo elétrico para tirar a ficha da tomada; pegue na ficha mesmo.
• Não abra a gaveta dos detergentes quando a máquina estiver a funcionar.
• Não toque na água de descarga, que pode chegar a temperaturas altas.
• Em nenhum caso force a porta para abri-la: poderá danificar o mecanismo de segurança que a protege contra aberturas acidentais.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar.
• Verifique sempre que crianças não se aproximem da máquina a funcionar.
• Durante a lavagem, a porta de vidro tende a aquecer-se.
• Se for preciso deslocá-la, são precisas pelo menos duas ou três pessoas, com a maior atenção. Nunca sozinho, porque a máquina é muito pesada.
• Antes de colocar a roupa, verifique que o tambor esteja vazio.
• A porta da máquina de secar tende a esquentar-se.
• Não seque roupa que tenha sido lavada com solventes inflamáveis (p. ex. terebintina).
• Não seque espuma de borracha nem elastômeros.
• Assegure-se de que, quando estiver a enxugar, a torneira da água esteja aberta.
• As crianças com menos de 3 anos devem ser mantidas afastadas da máquina de secar roupa se não forem constantemente vigiadas.
• Retire todos os objetos dos bolsos, como isqueiros e fósforos.

Eliminação

• Eliminação do material de embalagem: obedeça aos regulamentos locais, de maneira que as embalagens possam ser reutilizadas.
• A diretiva Europeia 2012/19/EU relativa aos resíduos de equipamentos elétricos e eletrónicos prevê que os eletrodomésticos não devem ser eliminados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos que deixaram de ser utilizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo do contentor de lixo barrado com uma cruz está presente em todos os produtos para lembrar a obrigação de recolha seletiva. Para mais informações sobre o correto desmantelamento dos eletrodomésticos, contacte o serviço público especializado ou os revendedores.

Abertura manual da porta de vidro

No caso de falta de energia elétrica, é possível abrir a porta de vidro para retirar a roupa efetuando as seguintes operações:

1. Tire a ficha da tomada de corrente.

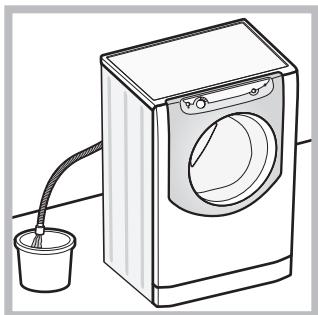

2. Verifique que o nível de água no interior da máquina seja inferior relativamente à abertura da porta de vidro; caso contrário, tire a água em excesso através do tubo de descarga recolhendo-a num balde como indicado na figura.
3. Remova o painel de cobertura no lado anterior da

máquina de lavar roupa (veja a página seguinte).

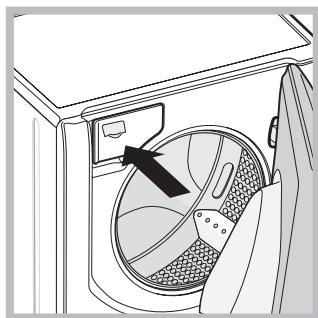

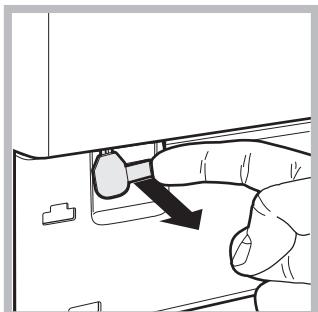

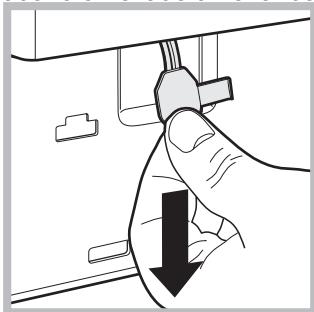

1. Utilize a lingueta indicada na figura, puxe para o exterior até liberar o tirante de plástico do feito; puxe-o sucessivamente para baixo e contemporaneamente abra a porta.
2. Monte o painel, certificando-se, antes de empurrá-lo na máquina, que os ganchos foram colocados nas respectivas ranhuras.

PORTA DE VIDRO

PEGA DA PORTA DE VIDRO

PAINEL DE COMANDOS

PÉS REGULÁVEIS

PORTA DE VIDRO

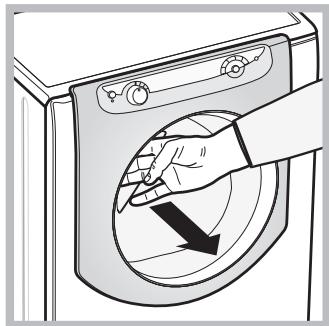

Para abrir a porta de vidro use sempre a sua pega (veja a figura).

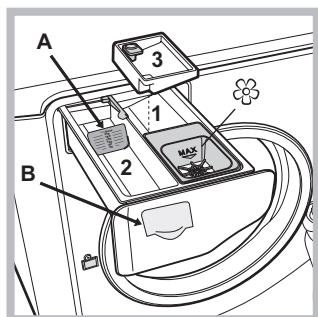

GAVETA DOS DETERGENTES

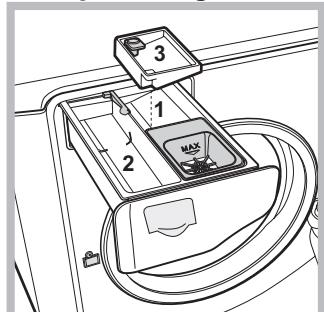

A gaveta dos detergentes encontra-se no interior da máquina e para se ter acesso deve-se abrir a porta. Para a dosagem dos detergentes consulte o capítulo "Detergentes e roupa".

1. Recipiente para a pré-lavagem: use detergente em pó. Antes de deitar detergente verifique se há baixo a gaveta a divisória 3.
2. Recipiente para a lavagem: No caso do uso de detergente líquido, aconselha-se usar a parede divisória A fornecido com o aparelho para uma

SISTEMA DIRECT INJECTION

A máquina de lavar está equipada com uma inovadora tecnologia "Direct Injection" que solubiliza rapidamente o detergente, ativando da melhor forma todos os vários componentes. O sistema garante uma utilização e dissolução completa do detergente graças à sua mistura com a água antes de chegar à roupa. Isto permite obter melhores performances de limpeza a baixas temperaturas, conjugando uma excelente poupança energética com o cuidado perfeito das cores e das fibras. A tecnologia "Direct Injection" é ativada automaticamente em todos os ciclos.

correcta dosagem. Para o uso do detergente em pó, coloque o recipiente na cavidade B.

! Se utilizar a gaveta adicional 3, exclui-se a pré-lavagem.

recipiente para os aditivos: para amaciador ou aditivos líquidos. Recomenda-se não superar o nível máximo indicado pela grade e diluir os amaciadores concentrados.

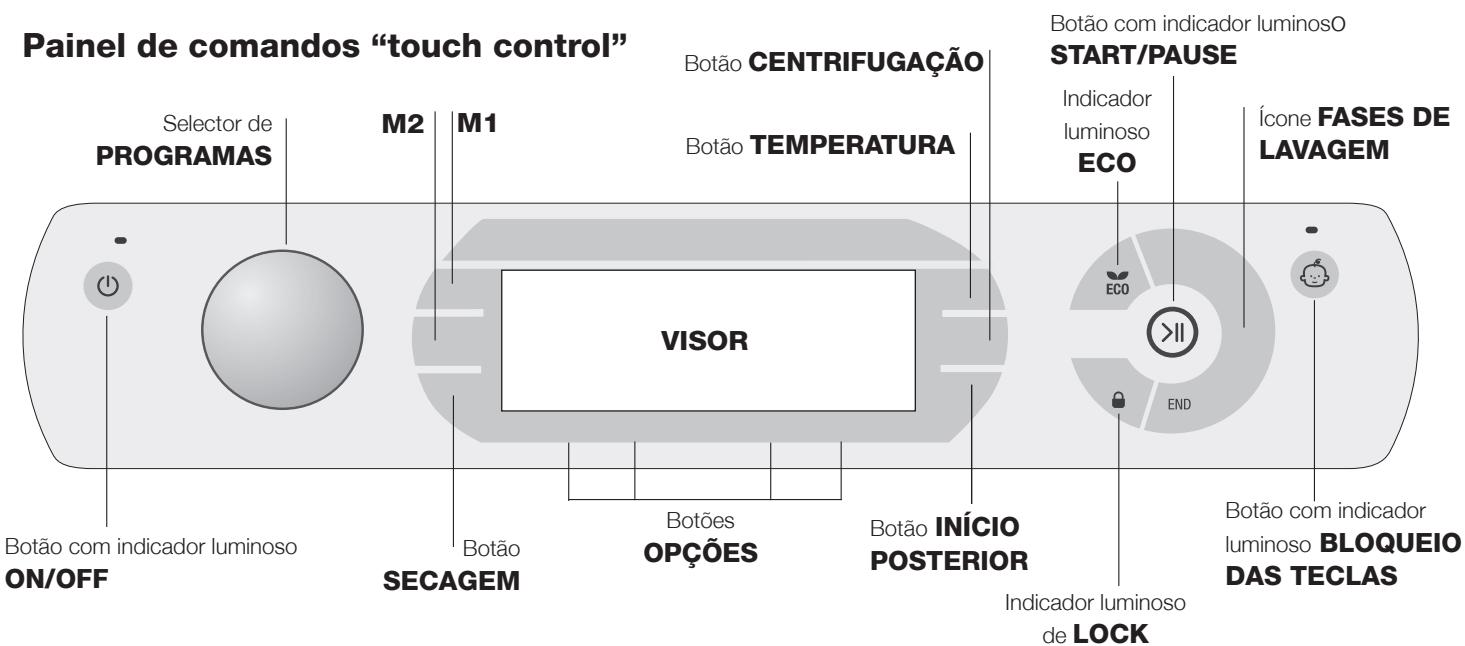

Painel de comandos "touch control"

Para modificar as configurações, toque levemente no ícone dentro da área sensível (touch control) como indicado na figura.

Modalidade de Stand by

Esta máquina de lavar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligamento automático (stand by) que entra em função aproximadamente 30 minutos após, no caso de inutilização. Carregue brevemente no botão ON/OFF ① e aguarde até a reativação da máquina.

Consumo em off-mode: 0,5 W

Consumo em Left-on: 8 W

Botão com indicador luminoso ON/OFF: toque brevemente no botão para ligar ou desligar a máquina. O indicador luminoso verde indica que a máquina está ligada. Para desligar a máquina de lavar roupa durante a lavagem, é necessário manter pressionado o botão por mais tempo, aproximadamente 3 segundos; uma pressão breve ou acidental não permitirá o desligamento da máquina. O desligamento da máquina durante uma lavagem em curso anula a própria lavagem.

Seletor de PROGRAMAS: pode ser girado em ambas as direções. Para estabelecer o programa mais correto, veja a "Tabela dos Programas". Durante a lavagem o seletor permanece parado.

Botões M1-M2: manter pressionado um dos botões para memorizar um ciclo e as próprias personalizações preferidas. Para chamar um ciclo precedente memorizado, pressionar o respectivo botão.

Botão <SECAGEM: toque na tecla para reduzir ou excluir a secagem; o nível ou o tempo de secagem selecionado é indicado no visor (ver "Como efetuar um ciclo de lavagem ou secagem").

Botão (3) TEMPERATURA: pressionar para modificar ou excluir a temperatura; o valor escolhido é indicado no visor (ver "Como efetuar um ciclo de lavagem ou secagem").

Botão © CENTRIFUGAÇÃO: pressionar para modificar ou excluir a centrifugação; o valor escolhido é indicado no visor (ver "Como efetuar um ciclo de lavagem ou secagem").

Botão INÍCIO POSTERIOR: pressionar para configurar um início posterior do programa escolhido; o valor do atraso programado é indicado no visor (ver "Como efetuar um ciclo de lavagem ou secagem").

Botões com indicações luminosas OPÇÕES: para selecionar as opções disponíveis. O indicador luminoso relativo à opção selecionada ficará aceso (ver "Como efetuar um ciclo de lavagem ou secagem").

Ícone FASES DE LAVAGEM: acendem-se para indicar o estado de avanço do ciclo (Lavagem - Enxaguamento - Centrifugação/Descarga - Secagem). O ícone END acende-se quando o ciclo tiver terminado.

Botão com indicador luminoso START/PAUSE: quando o indicador luminoso verde acende-se com intermitência lenta,

carregar no botão para iniciar uma lavagem. Quando o ciclo iniciar, o indicador permanece aceso fixo. Para colocar em pausa a lavagem, carregar novamente no botão; o indicador ficará intermitente com uma luz laranja. Se o indicador "LOCK" estiver apagado, será possível abrir a porta de vidro. Para fazer iniciar a lavagem do ponto em que foi interrompida, carregar novamente no botão.

Indicador luminoso LOCK: indica que a porta de vidro está bloqueada. Para abrir a porta é necessário colocar o ciclo em pausa (ver "Como efetuar um ciclo de lavagem ou secagem"). Botão com indicador luminoso BLOQUEIO DAS TECLAS: para ativar ou desativar o bloqueio do painel de comandos, manter pressionado o botão por aproximadamente 2 segundos. O indicador luminoso aceso indica que o painel de comandos está bloqueado (à exceção da tecla ON/OFF). Este modo impede modificações acidentais dos programas, sobretudo se houver crianças em casa.

Indicador luminoso ECO: o ícone ECO irá acender-se quando, ao modificar os parâmetros de lavagem, se obtiver uma economia energética de ao menos 10%. Além disto, antes que a máquina entre na modalidade "Stand by", o ícone irá acender-se por alguns segundos; com a máquina desligada estima-se uma economia energética de aproximadamente 80%.

MODIFICAR IDIOMA

A primeira vez que ligar a máquina aparecerá no visor o primeiro idioma intermitente. Em correspondência dos 3 botões à direita do visor aparecerão os símbolos “A”, “OK” e “V”. Os idiomas mudam automaticamente a cada 3” ou carregando nos botões ao lado dos símbolos “A” e “V”. Com o botão “OK” confirma-se o idioma que irá fixar-se (antes de 2”). Se não carregar em nenhum botão, após 30” irá recomeçar a troca automática dos idiomas.

Para modificar o idioma é necessário ligar e desligar a máquina; nos 30" sucessivos ao desligamento, pressione contemporaneamente as teclas temperatura ① + centrifugação ⑨ + início posterior por 5" e após um sinal acústico, aparecerá no display o idioma configurado a piscar. Ao carregar nos botões ao lado dos símbolos “A” e “V” muda-se o idioma. Com o botão ao lado do símbolo “OK” confirma-se o idioma que irá fixar-se (antes de 2"). Se não carregar em nenhum botão, após 30" será visualizado o idioma configurado anteriormente. Ligar a máquina.

Como efetuar um ciclo de lavagem ou secagem

Observação: na primeira vez que utiliza a máquina de lavar roupa, efetue um ciclo de lavagem sem roupas, mas com detergente, usando o programa algodão 90° sem pré-lavagem.

1. LIGAR A MÁQUINA. Pressionar o botão Ⓞ. Todos os indicadores luminosos se acenderão por 1 segundo e no display aparecerá a grafia AQUALTIS; em seguida ficará aceso o indicador luminoso do botão Ⓞ e o indicador START/PAUSE ficará intermitente.
2. ESCOLHA DE PROGRAMA. Girar o seletor de PROGRAMAS para a direita ou para a esquerda até selecionar o programa desejado; o nome do programa aparecerá no display; está associada uma temperatura, uma velocidade de centrifugação que pode ser modificada. No display aparecerá a duração do ciclo.
3. COLOCAR A ROUPA. Abrir a porta de vidro. Coloque a roupa dentro do tambor, prestando atenção para não superar a carga máxima indicada na janela dos programas na página seguinte.
4. DOSAGEM DO DETERGENTE. Extrair a gaveta e deitar o detergente nos específicos recipientes como explicado no parágrafo "Descrição da máquina".
5. FECHAR A PORTA DE VIDRO.
6. PERSONALIZAR O CICLO DE LAVAGEM. Utilizar os específicos botões no painel de comandos:

Modificar a temperatura e/ou a centrifugação.

A máquina visualiza automaticamente a temperatura e a centrifugação máximas para o programa selecionado ou as últimas selecionadas se compatíveis com o programa escolhido. Carregando no botão (p) pode-se reduzir a temperatura progressivamente até a lavagem a frio (OFF). Carregando no botão (9) pode-se reduzir a centrifugação progressivamente até a sua exclusão (OFF). Uma ulterior pressão dos botões colocará os valores novamente aos máximos previstos.

! Exceção: selecionando o programa, a temperatura pode ser AUMENTADA (até 90°).

Ajustar a secagem

Com a primeira pressão da tecla, a máquina seleciona automaticamente o nível de secagem máximo compatível com o programa selecionado. As pressões sucessivas farão decrementar o nível e sucessivamente o tempo de secagem até a sua exclusão "OFF". Uma ulterior pressão dos botões colocará os valores novamente aos máximos previstos.

É possível programar a secagem

A - De acordo com o tempo: de 20 até 180 minutos.

B - De acordo com o nível de secagem desejado:

Engomar: indicado para as peças que em seguida devem ser passadas a ferro. O nível de humidade residual amacia as dobras e facilita a sua remoção.

Estender: ideal para as peças que não precisam de secagem completa.

Guardar: adaptado para as peças que devem ser guardadas no armário sem que seja necessário passar a ferro.

Extra: adaptado para as peças que precisam de uma secagem completa, como toalhas e roupões.

Caso a carga de roupa para lavar e secar for excecionalmente superior ao máximo permitido, efetuar a lavagem e antes do programa ter acabado, dividir a carga e colocar novamente uma parte no cesto. Cumprir com as instruções para efetuar

"Só secagem". Repetir as mesmas operações para a carga que ficou. No final da secagem efetua-se sempre um período de arrefecimento.

Só secagem

Selecione com o seletor dos programas uma secagem (em função do tipo de tecido). É possível programar também o nível ou o tempo de secagem desejado com a tecla SECAGEM.

Programar um início posterior.

Para programar o início atrasado do programa escolhido, carregue no botão relativo até alcançar o tempo de atraso desejado. Durante a programação, será visualizado o tempo de atraso junto à escrita "Inicia em": e o símbolo intermitente. Após ter programado o início posterior, o visor mostrará o símbolo fixo e retornará à visualização da duração do ciclo configurado com a escrita "Acaba em": e a duração do ciclo. Ao carregar no botão INICIO POSTERIOR uma só vez, é visualizado o tempo de atraso programado anteriormente. Após o início, o visor mostrará a escrita "Inicia em": e o tempo de atraso. Uma vez passado o tempo de atraso programado, a máquina iniciará o ciclo e o visor mostrará a mensagem "Acaba em": e o tempo que falta para o fim do ciclo. Para cancelar a opção INICIO POSTERIOR, carregue no botão até que no display apareça a escrita OFF; o símbolo irá desligar-se.

Modificar as características do ciclo.

• Pressionar o botão para ativar a opção; no display aparecerá o nome da opção e o indicador correspondente ao botão irá acender-se.
• Pressionar novamente o botão para desativar a opção; no display aparecerá o nome da opção e a palavra OFF e o indicador irá apagar-se.

! Se a opção selecionada não for compatível com o programa escolhido, a incompatibilidade será indicada com a intermitência do indicador luminoso e um sinal acústico (3 beeps) e a opção não será ativada.

! Se a opção selecionada não for compatível com uma outra programada anteriormente, o respetivo indicador luminoso irá piscar e será ativada somente a segunda, o indicador luminoso do botão ficará aceso fixo. !As opções podem variar a carga recomendada e/ou a duração do ciclo.

1. INICIAR O PROGRAMA. Carregar no botão START/PAUSE. O indicador luminoso ficará aceso fixo e a porta irá bloquear-se (indicador luminoso LOCK aceso). Os ícones relativos às fases de lavagem acendem-se durante o ciclo para indicar a fase em curso. Para modificar um programa durante a realização do ciclo, colocar a máquina de lavar roupa em pausa carregando no botão START/PAUSE; selecionar o ciclo desejado e carregar novamente no botão START/PAUSE. Para abrir a porta durante a realização de um ciclo, carregar no botão START/PAUSE; se o indicador luminoso LOCK estiver apagado, será possível abrir a porta. Carregar novamente no botão START/PAUSE para fazer recomeçar o programa do ponto em que foi interrompido.
2. FIM DO PROGRAMA. É indicado pela luz END acesa. A porta de vidro poderá ser aberta imediatamente. Se o indicador luminoso START/PAUSE piscar, carregar no botão para terminar o ciclo. Abrir a porta, retirar a roupa e desligar a máquina.

Icone	Descrição do Programa	Temp. max. (°C)	Velocità max. (rotas por minuto)	Secagem	Carga maior para segem (Kg)	Detergentes e aditivos				Carga maior xima para lavagem (Kg)	Duração cíclo
						Pre- lavagem	Lavagem	Água de Javel	Amacía-dor
	Algodão: brancos e coloridos resistentes muito sujos.	60° (Max. 90°C)	1600	●	7	●	●	●	●	10	*
	Sintéticos Resistentes	60°	1000	●	5	●	●	●	●	5
	Multi Cores	20°	1600	●	4,5	-	●	-	●	9
	Cores Intensivo	40°	1600	●	7	●	●	-	●	9
	Escuros	30°	800	●	3	-	●	-	●	6
	Secagem Algodão	-	-	●	7	-	-	-	-	-
	Secagem Sintéticos	-	-	●	5	-	-	-	-	-
	Secagem Lã	-	-	●	2,5	-	-	-	-	-
	Enxaguamento	-	1600	●	7	-	-	●	●	10
	Centrifugação e Descarga	-	1600	●	7	-	-	-	-	10
	Apenas Descarga *	-	OFF	-	-	-	-	-	-	10
	Antialógico Intensivo	60°	1600	●	6	-	●	-	●	6
	Antialógico Delicado	40°	1600	●	6	-	●	-	●	6
	Ultradelicado	30°	0	●	1	-	●	-	●	1
	Lã Platinum Care: para lá, cashmere, etc.	40°	800	●	2,5	-	●	-	●	2,5
	Mix 30' (**): para refrescar rapidamente roupas levamente susias (não é indicado para lá, seda e roupas que deve ser lavadas à meão).	30°	800	●	1	-	●	-	●	4
	Eco Algodão (1): brancos e coloridos resistentes muito sujos.	60°	1600	●	7	-	●	-	●	10
	Eco Algodão (2): brancos e coloridos delicados muito sujos.	40°	1600	●	7	-	●	-	●	10

Ao selecionar o programa e excluindo a centrifugação, a máquina efetuará apenas a descarga. ** Nota: após aproximadamente 10 minutos do START, a máquina, conforme a carga efetuada, irá recalcular e indicar o tempo faltante para o fim do programa. *** Se for configurado um ciclo de secagem, a máquina irá efetuar um programa de "lavagem+secagem" com duração de 45' com centrifugação máxima e uma carga de roupa de 1 kg.

A duração do ciclo indicada no visor ou no manual é uma estimativa calculada com base nas condições padrão. O tempo efetivo poderá variar a depender de vários fatores, tais como a temperatura e a pressão da água em entrada, a temperatura ambiental, a quantidade de detergente, a quantidade e o tipo de carga, o balanceamento da carga e as opções adicionais selecionadas.

Para todos os Institutos de Teste:

1) Programa de controlo segundo a diretiva EN 50229: configurar o programa "G / A" com uma temperatura de 60°C. 2) Programa longo para algodão: configurar o programa "740" com uma temperatura de 40°C.

Opções de Lavagem

• Se a opção selecionada não for compatível com o programa escolhido, a incompatibilidade será indicada com a intermitência do indicador luminoso e um sinal acústico (3 beeps) e a opção não será ativada.
• Se a opção selecionada não for compatível com uma outra programada anteriormente, o respetivo indicador luminoso irá piscar e será ativada somente a segunda, o indicador luminoso do botão ficará aceso fixo.

Super Lavagem

Esta opção garante uma lavagem com altas performances graças ao uso de uma maior quantidade de água na fase inicial do ciclo e a uma maior duração do programa, é útil para eliminar as manchas mais resistentes. Pode ser utilizada com ou sem lixívia.

No alvejante, coloque a gaveta adicional 3, fornecida, na gaveta 1. Ao deitar a água de javel, não ultrapasse o nível "max" indicado no pino central (veja a figura). Para efetuar somente o branqueamento sem efetuar a lavagem completa, deitar a lixívia na gaveta adicional 3, estabelecer

o programa "Enxaguamento" e ativar a opção "Super Lavagem".

Enxaguamento Extra

Selecionando esta opção aumenta-se a eficácia do enxaguamento, e garante-se a maior remoção dos resíduos de detergente. É útil para quem tem a pele particularmente sensível aos detergentes. Aconselha-se o uso desta opção com a máquina de lavar roupa com a carga cheia ou com grandes doses de detergente.

Engomar Fácil

Selecionando esta opção, a lavagem e a centrifugação serão oportunamente modificados para reduzir a formação de rugas. No fim do ciclo, a máquina de lavar roupa efetuará lentas rotações do tambor; os indicadores luminosos "Engomar Fácil" e START/PAUSE irão piscar. Para terminar o ciclo, pressionar no botão START/PAUSE ou no botão "Engomar Fácil".

! Usar somente em combinação com a opção "Engomar".

Pré-lavagem

Selecionando esta função efetua-se a pré-lavagem, útil para remover manchas resistentes.

Obs.: acrescentar o detergente no compartimento especial.

Detergente

A escolha e a quantidade de detergente dependem do tipo de tecido (algodão, lã, seda...), da cor, da temperatura de lavagem, do grau de sujidade e da dureza da água. Uma correta dosagem de detergente evita desperdícios e protege o meio ambiente: muitos detergentes biodegradáveis contêm componentes que alteram o equilíbrio da natureza.

Aconselha-se:

• usar detergente em pó para as peças de algodão brancas e para a pré-lavagem.
• usar detergente líquido para peças delicadas de algodão e para todos os programas com baixas temperaturas.
• usar detergente líquido delicado para lã e seda. O detergente deve ser deitado antes do início da lavagem no especial recipiente ou no doseador que deve ser colocado diretamente no cesto. Neste caso, não é possível selecionar o ciclo Algodão com pré-lavagem.

! Não use detergentes para lavagem à mão, porque formam espuma demais.

Preparar a roupa

• Desdobre bem as roupas antes de carregá-las.
• Divida a roupa em função do tipo de tecido (símbolo na etiqueta da roupa) e da cor, prestando atenção para separar as peças coloridas das peças brancas;
• Esvazie os bolsos e verifique se há botões soltos;
• Não ultrapasse os valores indicados na Tabela dos Programas que se referem ao peso da roupa seca.

Quanto pesa a roupa?

1 lençol 400-500 g. 1 fronha 150-200 g. 1 toalha 400-500 g. 1 roupão 900-1200 g. 1 toalha de rosto 150-250 g. 1 calça de ganga 400-500 g. 1 camisa 150-200 g.

Conselhos de lavagem

Multi Cores: utilizar o ciclo para a lavagem de roupas de várias cores com sujidade média. Ciclo estudado para garantir o cuidado da cor e atingir simultaneamente performances de 40° a apenas 20°. É aconselhável a utilização de detergentes indicados para roupas coloridas e ativos a baixas temperaturas.

!É sempre aconselhável efetuar a lavagem em separado das roupas que podem desbotar ou a primeira lavagem de roupas coloridas novas.

Ao selecionar a função de secagem, no final da lavagem é executada automaticamente uma secagem delicada que protege as cores das peças de roupa. No display surge o nível "Estender". Carga máx.: 4 kg.

Cores Intensivo: utilizar o ciclo para roupas coloridas claras, para uma remoção mais intensa das manchas, sem danificar a integridade e a vivacidade das cores. O ciclo foi estudado para garantir performances de 60° a 40°. É aconselhável o uso de detergentes indicados para roupas coloridas.

Escuros: usar o programa para a lavagem de peças escuras. O programa foi estudado para preservar no tempo a duração das cores escuras. Para obter melhores resultados, recomenda-se o uso de detergente líquido, preferivelmente para peças escuras.

Ao selecionar a função de secagem, no final da lavagem é executada automaticamente uma secagem delicada que protege as cores das peças de roupa. No display surge o nível "Estender". Carga máx.: 3 kg.

Antialérgico Intensivo: ciclo estudado para roupas de algodão e outros tecidos resistentes que garante a remoção dos principais alergénicos como pólenes, ácaros, pelos de gato e cão.

Antialérgico Delicado: ciclo estudado para roupas em algodão e outros tecidos resistentes que garante a remoção de pólenes e pelos de cão e gato a 40°C.

Ultradelicado: utilize o programa específico para a lavagem de peças muito delicadas, que possuem aplicações como lantejoulas ou brilhantes.

Recomenda-se virar do avesso as roupas antes de lavá-las e colocar as peças preocupantes no saquinho específico para a lavagem das peças delicadas.

Para obter melhores resultados, recomenda-se o uso de detergente líquido para peças delicadas.

Ao selecionar a função de secagem exclusivamente a tempo, no final da lavagem é executada uma secagem particularmente delicada, graças a uma movimentação ligeira e a um jato de ar a uma temperatura adequadamente controlada.

Os tempos aconselhados são:

1 kg de sintético --> 160 min. 1 kg de sintético e algodão --> 180 min. 1 kg de algodão --> 180 min. O grau de secagem dependerá da energia e da composição do tecido.

Para a lavagem de peças de Seda e Cortinas selecionar o ciclo e ativar a opção =; a máquina terminar o ciclo com a roupa de molho e o indicador luminoso = irá piscar. Para descarregar a água e poder retirar a roupa é necessário carregar no botão START/PAUSE ou no botão =.

Lã - Woolmark Apparel Care - Green:

O ciclo de lavagem "Lã" desta máquina de lavar roupa foi testado e aprovado pela Woolmark Company para a lavagem de vestuário com a classificação como "lavável à mão", desde que a lavagem seja executada de acordo com as instruções fornecidas pelo produtor desta máquina de lavar roupa. Consultar a etiqueta sobre o cuidado das peças para instruções sobre a secagem e outras

instruções de lavagem. (M1135)

Manchas resistentes: tratar as manchas mais resistentes com um sabão sólido antes da lavagem e utilizar o programa Algodão com pré-lavagem.

Sistema de balanceamento da energia

Antes de cada centrifugação, para evitar vibrações excessivas e para distribuir a carga de forma uniforme, a máquina efetua algumas rotações a uma velocidade ligeiramente superior à de lavagem. Se no fim de repetidas tentativas a carga não estiver corretamente balanceada, a máquina efetuará a centrifugação com uma velocidade inferior à prevista. No caso de um excessivo desbalanceamento, a máquina de lavar roupa efetuará a distribuição em vez da centrifugação. Para favorecer uma melhor distribuição da carga e o seu correto balanceamento, aconselha-se misturar peças grandes com peças pequenas.

Pode acontecer que a máquina não funcione. Antes de telefonar para a Assistência Técnica (veja "Assistência"), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Anomalias:

A máquina de lavar roupa não liga.

O ciclo de lavagem não inicia.

A máquina não carrega água.

A porta da máquina está bloqueada.

A máquina carrega e descarrega água continuamente.

A máquina não descarrega ou não realiza centrifugação.

A máquina de lavar roupa vibra muito durante a centrifugação.

A máquina está a perder água.

Os ícones relativos à "Fase em curso" piscam rapidamente contemporaneamente ao indicador luminoso ON/OFF.

Está a formar-se demasiada espuma.

A porta da máquina está bloqueada.

A máquina não seca.

Possíveis causas/Solução:

• A ficha não está colocada na tomada elétrica, ou não o suficiente para haver contacto.
• Em casa não há corrente.
• A porta de vidro não está bem fechada.
• O botão START/PAUSE não foi pressionado.
• A torneira da água não está aberta.
• Foi programado um atraso de uma hora no início.
• O tubo de alimentação de água não está ligado na torneira.
• O tubo está dobrado.
• A torneira da água não está aberta.
• Está a faltar água em casa.
• Não há suficiente pressão.
• O botão START/PAUSE não foi pressionado.
• Seleção da opção "no fim do ciclo a máquina de lavar roupa efetuará lentas rotações do tambor; para terminar o ciclo carregue no botão START/PAUSE ou no botão "
• O tubo de descarga não está instalado entre 65 e 100 cm de altura do chão (veja "Instalação").
• A ponta do tubo de descarga está imersa na água (veja "Instalação").
• Se a morada se encontrar nos últimos andares de um edifício, é POSSÍVEL que aconteçam fenômenos de sifão por causa dos quais a máquina de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há à disposição no comércio apropriadas válvulas contra o efeito de sifão.
• Da descarga na parede não foi sangrado o ar.
• No programa não há descarga: com esses programas será necessário iniciar a descarga manualmente (veja "Programas e opções").
• Está ativada a opção "Engomar Fácil": para completar o programa, carregue no botão START/PAUSE (veja "Programas e opções").
• O tubo de descarga está dobrado (veja "Instalação").
• A conduta de descarga está entupida.
• O sifão, no momento da instalação, não foi liberado corretamente (veja "Instalação").
• A máquina não está nivelada (veja "Instalação").
• A máquina está apertada entre eles e a parede (veja "Instalação").
• A carga está desbalanceada (veja "Detergentes e roupa").
• O tubo de alimentação de água não está bem enroscado (veja "Instalação").
• A gaveta dos detergentes está entupida (para limpá-la veja "Manutenção e cuidados").
• O tubo de descarga não está bem fixado (veja "Instalação").
• Desligue a boina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e volte a ligá-la. Se a anomalia persistir, contacte a Assistência Técnica.
• O detergente não é específico para máquina de lavar roupa (deve haver a escrita "para máquina de lavar", "à mão e para máquina de lavar" ou similares).
• A dose foi excessiva.
• Efectue o procedimento de desbloqueio manual (veja "Precauções e conselhos").
• A ficha não está colocada na tomada elétrica, ou não o suficiente para haver contacto.
• Em casa não há corrente.
• A porta da máquina não está bem fechada.
• Foi programado um início posterior.
• A SECAGEM fica em posição OFF.

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja "Anomalias e soluções");
• Reinicie o programa para verificar se o inconveniente foi resolvido;
• Em caso negativo, contacte o Serviço de Assistência Técnica autorizado.

!No caso de uma instalação incorreta ou de um uso não correto do aparelho, o serviço de assistência será pago.

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de anomalia;
• o modelo da máquina (Mod.);
• o número de série (S/N).

Estas informações encontram-se na placa de identificação colocada no aparelho.

Nota: para sair do "Demo Mode", desligue a máquina de lavar roupa, carregue simultaneamente por 3 segundos nos botões "START/PAUSE" >I e "ON/OFF" Ⓒ.
