Tipo de produto	Máquina de lavar e secar
Marca	Hotpoint
Modelo	AQD1071D 69 EU/A
Dimensões (L x A x P)	59,5 cm x 85 cm x 64,5 cm
Capacidade máxima de lavagem	10 kg
Capacidade máxima de secagem	7 kg
Volume do tambor	71 litros
Velocidade máxima de centrifugação	1600 rotações/min
Pressão de alimentação de água	0,05 - 1 MPa (0,5 - 10 bar)
Alimentação elétrica	Ver placa de identificação (tensão 220-240 V, frequência 50 Hz)
Potência absorvida	Ver placa de identificação
Classe energética	Não especificado no manual
Programas de lavagem	Algodão cores, Sintético resistente, Branco, Cores, Preto e escuro, Lã, Ultra delicado, Antialérgico, Enxaguamento, Centrifugação, Lavar&Secar, Secagem algodão, Secagem lã, Secagem sintético, Algodão com pré-lavagem, Algodão branco
Opções de lavagem	Super lavagem, Enxaguamento extra, Passagem fácil, Economia de tempo
Partida diferida	Sim, programável
Segurança infantil	Bloqueio dos comandos (tecla pressionada 2 segundos)
Tipo de comando	Touch control (tátil)
Exibição	Tela digital com indicadores de fase
Secagem	Por tempo (20-180 min) ou por nível (Para passar, No cabide, Para guardar, Intensivo)
Nível sonoro	Não especificado
Manutenção	Limpeza do compartimento de detergente, bomba, tambor, mangueira de entrada
Abertura manual da porta	Possível em caso de falha (ver manual)
País de fabricação	Não especificado

Perguntas frequentes - AQD1071D 69 EU/A HOTPOINT

O que fazer se a máquina de lavar e secar não ligar?

Verifique se a ficha está bem ligada e se não há queda de energia. Certifique-se de que a porta está bem fechada. Se o problema persistir, aguarde 1 minuto após desligar e depois religue.

Por que o ciclo de lavagem não inicia?

Verifique se a tecla START/PAUSE foi pressionada, se a torneira de água está aberta e se nenhuma partida diferida está programada. A porta deve estar corretamente fechada.

Como instalar corretamente o aparelho?

Coloque-o em um piso plano e rígido. Desaperte os parafusos de transporte na parte traseira e tampe os orifícios. Conecte a mangueira de entrada de água a uma torneira de água fria (3/4 de gás) e a mangueira de drenagem a um escoamento entre 65 e 100 cm do chão. Conecte a uma tomada com terra.

Qual é a capacidade máxima de secagem?

A secagem pode suportar até 7 kg de roupa. Para uma secagem ideal, não ultrapasse essa carga e selecione o programa adequado (Algodão, Sintético, Lã).

Como limpar a bomba da máquina de lavar e secar?

Após desconectar o aparelho, remova o painel frontal. Coloque um recipiente, desaperte a tampa da bomba no sentido anti-horário, limpe o interior, depois aperte novamente e recoloque o painel.

O que fazer se a porta permanecer travada após um ciclo?

Pressione START/PAUSE para pausar. Se o indicador LOCK estiver apagado, a porta pode ser aberta. Em caso de queda de energia, utilize o procedimento de abertura manual descrito no manual.

Quais produtos de lavagem usar para cores escuras?

Para tecidos escuros, use um detergente líquido especial para cores escuras. Selecione o programa Preto e escuro para preservar o brilho das cores.

Como ativar o bloqueio infantil?

Mantenha pressionada a tecla correspondente ao bloqueio infantil (símbolo de cadeado) por aproximadamente 2 segundos. O indicador acende para indicar que o painel de controle está bloqueado.

Por que o aparelho vibra muito durante a centrifugação?

Verifique se o aparelho está nivelado (inclinação < 2°). Certifique-se de que os parafusos de transporte foram removidos. Distribua a roupa uniformemente no tambor, misturando peças pequenas e grandes.

Como realizar um ciclo de lavagem e secagem rápida?

Use o programa Lavar&Secar para lavar e secar até 1 kg de roupa em aproximadamente 45 minutos. Use um detergente líquido e pré-trate as manchas se necessário.

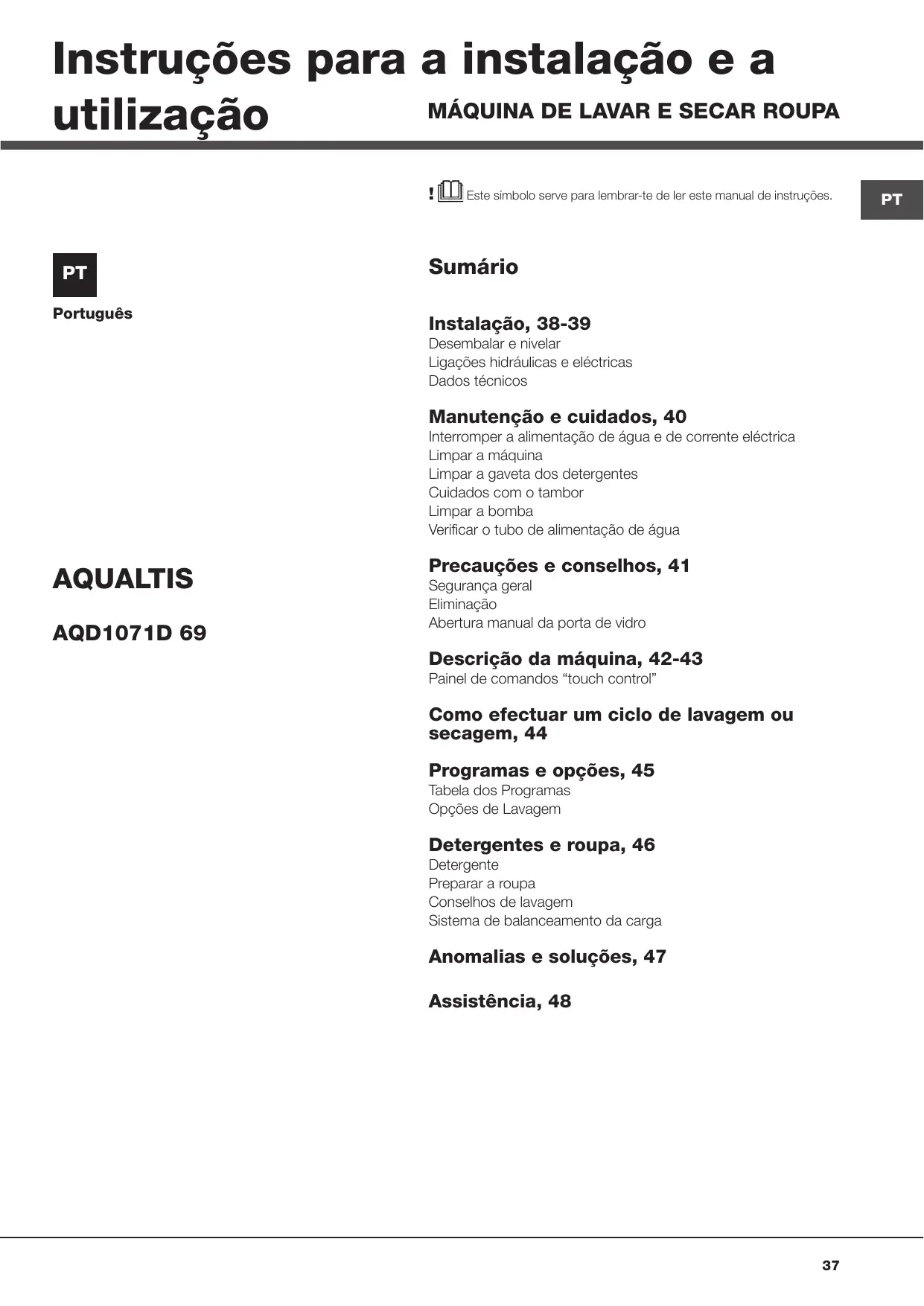

MANUAL DE UTILIZADOR AQD1071D 69 EU/A HOTPOINT

Utilize este ciclo para roupas não excessivamente sujas.

Este símbolo serve para lembrar de ler este manual de instruções.

Sumário

Instalação, 38-39

Desembalar e nivelar

Ligações hidráulicas e elétricas

Dados Técnicos

Manutenção e cuidados, 40

Interromper a alimentação de água e de corrente elétrica

Limpar a máquina

Limpar a gaveta dos detergentes

Cuidados com o tambor

Limpar a bomba

Verificar o tubo de alimentação de água.

AQUALTIS

Precauções e conselhos, 41

Segurança geral

Eliminação

Abertura manual da porta de vidro

Descrição da máquina, 42-43

Painel de comandos "touch control"

Como efectuar um ciclo de lavagem ou secagem, 44

Programas e opções, 45

Tabela dos Programas

Opções de Lavagem

Detergentes e roupa, 46

Detergente

Preparar a roupa

Conselhos de lavagem

Sistema de balanceamento da energia

Anomalias e soluções, 47

Assistência, 48

! É importante guardar este livrete para poder consultá-lo a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este livrete permanece com a máquina. ! Leia com atenção estas instruções: há importantes informações acerca da instalação, da utilização e da segurança. ! No envelope que contém este manual encontrará, além da garantia, algumas peças que servirão para a instalação.

Desembalar e nivelar

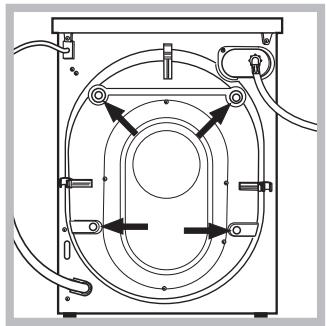

Desembalar

1. Uma vez desembalada a máquina de lavar roupas, verifique que a mesma não tenha sofrido danos durante o transporte. Se estiver danificada não efetue a sua ligação e contacte o revendedor.

1. Tire os 4 parafusos de proteção para o transporte e o respectivo calço, situados na parte traseira (veja a figura).
2. Tampe os furos com as tampas em plástico contidas no envelope.
3. Conserve todas as peças; se for necessário transportar a máquina de lavar roupa, terão de ser montadas outra vez para evitar danos internos. ! Embalagens não são brinquedos para as crianças!

Nivelamento

1. Posicione a máquina de lavar roupa sobre um pavimento plano e rígido, sem encostá-la em paredes ou móveis.

1. Compense as irregularidades desatarraxando ou atarraxando os pés até que a máquina esteja nivelada horizontalmente (não deve ter uma inclinação superior aos 2 graus).

Um cuidadoso nivelamento da estabilidade evita vibrações e ruídos, sobretudo na fase de centrifugação. Se a máquina for posicionada sobre tapete ou alcatifa, regule os pés de modo que embaixo da máquina de lavar roupa haja espaço suficiente para a ventilação.

Ligações hidráulicas e elétricas

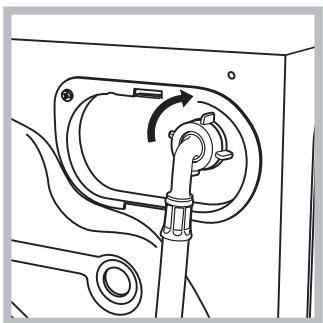

Ligação do tubo de alimentação da água

Antes de ligar o tubo de alimentação à rede hídrica, deixe a água escorrer até que esteja limpa.

1. Ligue o tubo de alimentação na máquina de lavar roupa, atarraxado no apropriado fornecimento de água, na parte traseira, em cima à direita (veja a figura).

1. Realize a ligação do tubo de alimentação, parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás (ver figura).
2. Tome cuidado para o tubo não ser dobrado nem esmagado.

A pressão hidráulica da torneira deve estar entre os valores da janela dos Dados Técnicos (veja a página ao lado). Se o comprimento do tubo de alimentação não for suficiente, contacte uma oficina especializada ou um técnico autorizado. Nunca utilize tubos de alimentação de água velhos ou usados, mas sim aqueles fornecidos em dotação com a máquina.

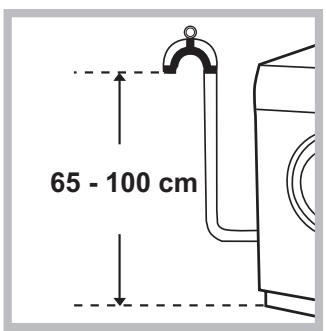

Ligação do tubo de descarga

Ligue o tubo de descarga, sem dobrá-lo, a uma conduta de descarga ou a uma descarga na parede situada entre 65 e 100 cm de altura do chão.

Em alternativa, coloque-o na beira de um lavabo ou de uma banheira, prendendo na torneira a guia fornecida com o produto (veja a figura). A ponta solta do tubo de descarga não deve permanecer

emergida na água.

É desaconselhado empregar tubos de extensão; mas se for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento.

Ligação elétrica

Antes de ligar a ficha na tomada elétrica, certifique-se de que:

• a tomada tenha uma ligação à terra e esteja em conformidade com a legislação;
• a tomada tenha capacidade para suportar a potência máxima da máquina, indicada na etiqueta dos Dados Técnicos (veja ao lado);
• a tensão de alimentação esteja entre os valores indicados na lista dos Dados Técnicos (veja ao lado);
• a tomada seja compatível com a ficha da máquina. Se não for, substitua a tomada ou a ficha.

! Esta máquina de lavar roupa não deve ser instalada ao ar livre, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades.

! Depois de ter instalado a máquina de lavar roupa, o acesso à tomada elétrica deve ser fácil.

! Não empregue extensões nem fichas múltiplas.

! O cabo não deve ser dobrado nem apertado. ! O cabo de alimentação e a ficha devem ser substituídos somente por técnicos autorizados.

Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Dados téncicos
Modelo	AQD1071D 69
Medidas	largura 59.5 cm altura 85 cm profundidade 64,5 cm
Capacidade	de 1 a 10 kg para a lavagem de 1 a 7 kg para a secagem
Ligações eletricas	veja a placá das caractéricas tínicas colocada na boaquina
Ligações hidricas	pressão Tmaxima 1 MPa (10 bar) pressão minima 0.05 MPa (0.5 bar) capacidade do tambor 71 litres
Veloculdade dacentrifugação	até 1.600 rotações por minuto
Programas de controlo segundo adirectiva EN 50229	lavagem: programa ↓; temperatura 60°C; realizado com)carga de 10 kg. secagem: a secagem da)carga menor (3kg) deveser efetuada selecionando o nível de secagem "Es-tender", a)carga da maior na de lavar roupa deveser composta por 3 lenções, 2 fronhas e 2 toalhas de rosto; a secagem da)carga restante deveser efetuada selecionando o nível de secagem "Extra".
CE	Esta aparelhagem é em conformidade com as seguides Direcitas Comunitarias: - 2004/108/CE (Compatible with Electromagnética) - 2012/19/EU - 2006/95/CE (Baixa Tensão)

Interromper a alimentação de água e de corrente elétrica

• Feche a torneira da água antes de cada lavagem. Desta maneira, diminui-se o desgaste do sistema hidráulico da máquina de lavar roupa e elimina-se o risco de vazamento.
• Tire a ficha da tomada elétrica quando for limpar a máquina de lavar roupa e durante os trabalhos de manutenção.

Limpar a máquina

A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos.

Limpar a gaveta dos detergentes

Para extrair a gaveta, pressione a lingueta (1) e puxe para fora (2) (veja a figura). Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente.

• Deixe a porta sempre entreaberta para evitar que se formem odores desagradáveis.

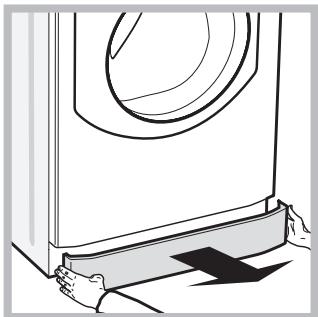

Limpar a bomba

Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto, pode acontecer que alguns objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma.

Certifique-se de que o ciclo de lavagem tenha terminado e tire a ficha da tomada.

Para obter acesso à pré-câmara:

1. Remova o painel de cobertura no lado anterior da máquina, empurrando para o centro e, em seguida, empurre para baixo em ambos os lados e remova-o (veja as figuras).

1. Posicione um recipiente para recolher a água que sairá (aproximadamente 1,5 l) (ver figura);

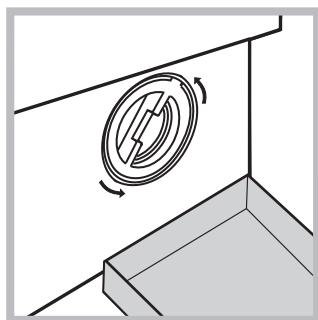

2. Para desenroscar a tampa, gire-a na direcção contrária aos ponteiros do relógio (veja a figura);
3. Limpe o interior com cuidado;
4. enrosque outra vez a tampa;
5. monte outra vez o painel, certifique-se, antes de empurrá-lo na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Verificar o tubo de alimentação de água

Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substituí-lo: durante as lavagens as fortes pressões podem provocar repentinas quebras.

!Esta máquina foi projectada e fabricada em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho foi projectado para uso doméstico.
• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, salvo se supervisionadas ou se tiverem recebido instruções sobre a utilização do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças devem ser mantidas sob vigilância para evitar que brinquem com o aparelho.
• Não secar roupas não lavadas.
• As roupas sujas de substâncias como o óleo de fritura, acetona, álcool, gasolina, querosene, produtos tira-manchas, cera e substâncias para removê-la, devem ser lavadas com água quente com uma quantidade superior de detergente antes de serem secas na máquina de secar roupa.
• Objectos como a borracha expandida (espuma de látex), toucas para banho, materiais têxteis impermeáveis, artigos com um lado de borracha ou roupas e travesseiros que possuem partes de espuma de látex não devem ser secos na máquina de secar roupa.
• Produtos para amaciar ou similares devem ser realizados em conformidade com as instruções do fabricante.
• A parte final de um ciclo da máquina de secar roupas ocorre sem calor (ciclo de arrefecimento) para garantir que os produtos não sejam danificados.

ATENÇÃO: Nunca desligue a máquina de secar roupas antes que tenha terminado o programa de secagem. Nesse caso, retire rapidamente todas as peças de roupa e pendure-as para que se estiquem rapidamente.

• Não toque na máquina com os pés descalços nem com as mãos ou os pés molhados ou úmidos.
• Não puxe o cabo elétrico para tirar a ficha da tomada, pegue a ficha mesmo.
• Não toque a água de descarga, que pode chegar a temperaturas altas.
• Em nenhum caso force a porta para abri-la: poderá danificar o mecanismo de segurança que a protege contra aberturas acidentais.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar.
• Verifique sempre que crianças não se aproximem da máquina em funcionamento.
• Se for preciso deslocar a máquina, são precisas pelo menos duas ou três pessoas, com a maior atenção. Nunca sozinho porque a máquina é muito pesada.
• Antes de colocar a roupa, controle que o tambor está já vazio.
• A porta da máquina de secar tende a esquentar-se.
• Não enxugue roupa que tenha sido lavada com solventes inflamáveis (p. ex. terebintina).
• Não enxugue espuma de borracha nem elastômeros análogos.
• Assegure-se que quando estiver a enxugar, a torneira da água esteja aberta.

Eliminação

• Eliminação do material de embalagem: obedeça os regulamentos locais, de maneira que as embalagens possam ser reutilizadas.
• A Diretiva Europeia 2012/19/EU relativa a resíduos de equipamentos elétricos e eletrônicos prevê que os eletrodomésticos não devem ser eliminados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos que deixaram de ser utilizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo do contentor de lixo barrado com uma cruz está presente em todos os produtos para lembrar o dever de recolha seletiva. Para mais informações sobre o correto desmantelamento dos eletrodomésticos, contacte o serviço público especializado ou os revendedores.

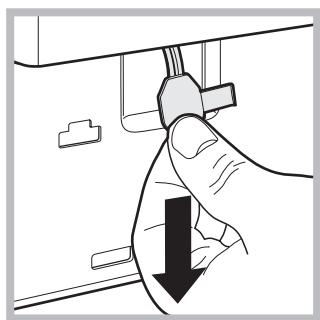

Abertura manual da porta de vidro

No caso de falta de energia elétrica, é possível abrir a porta de vidro para retirar a roupa efetuando as seguintes operações:

1. tire a ficha da tomada de corrente.

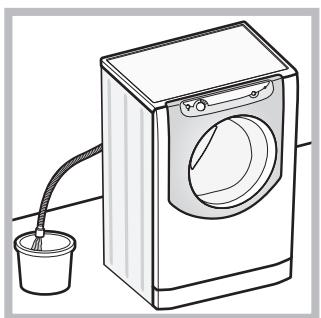

2. verifique que o nível de água no interior da máquina seja inferior em relação à abertura da porta de vidro; caso contrário, tirar a água em excesso através do tubo de descarga recolhendo-a num balde como indicação na figura.
3. remover o painel de cobertura no lado anterior da máquina de lavar roupa (veja a página seguinte).

1. utilizando a lingueta indicada na figura, puxe para o externo até liberar o tirante de plástico do feito; puxá-lo sucessivamente para baixo até ouvir um "clique" que indica que a porta está desbloqueada.
2. abra a porta; se ainda não conseguir, repita a operação.
3. monte o painel, certifique-se, antes de empurrá-lo na máquina, que os ganchos foram colocados nas respectivas ranhuras.

PT

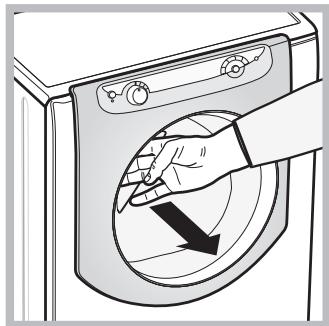

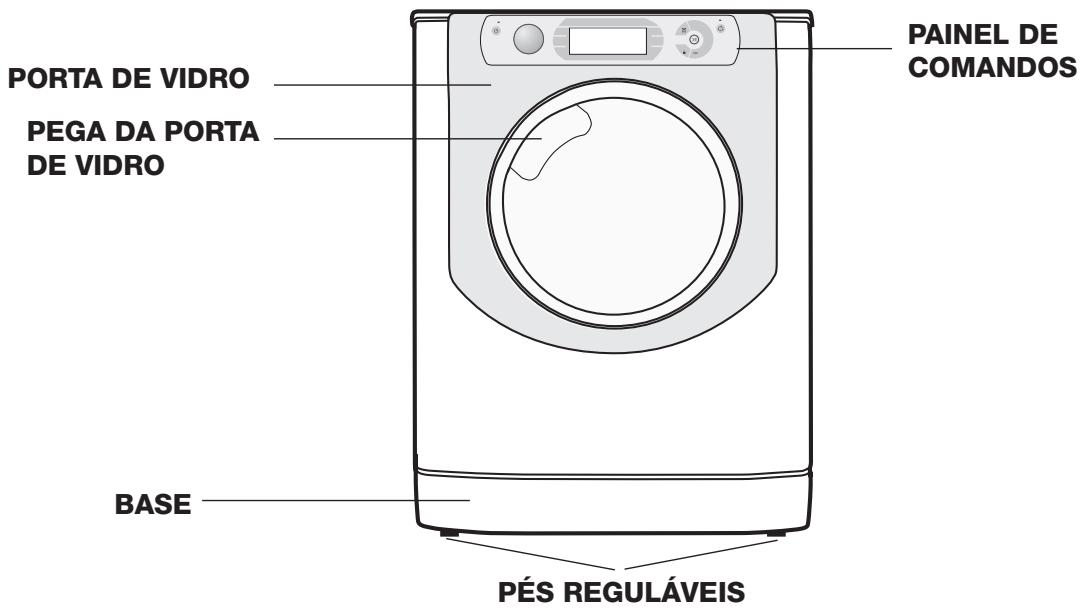

PORTA DE VIDRO

Para abrir a porta de vidro, use sempre a sua pega (veja a figura).

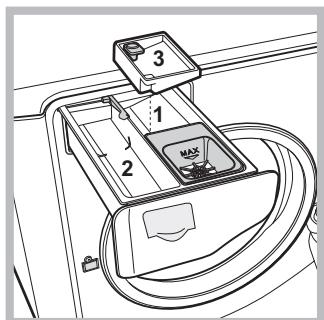

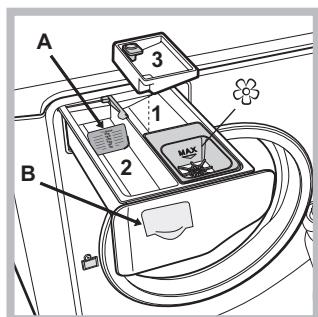

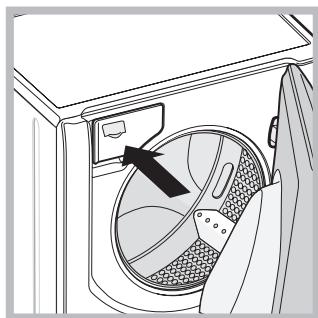

GAVETA DOS DETERGENTES

A gaveta dos detergentes encontra-se no interior da máquina e, para se ter acesso, deve-se abrir a porta. Para a dosagem dos detergentes, consulte o capítulo "Detergentes e roupa".

1. Recipiente para a pré-lavagem: use detergente em pó. Antes de deitar detergente, verifique se há baixo a gaveta adicional 3.
2. Recipiente para a lavagem: no caso do uso de detergente líquido, aconselha-se usar a parede divisória A, fornecida com o aparelho, para uma

correta dosagem. Para o uso do detergente em pó, coloque o recipiente na cavidade B.

Se utilizar a gaveta adicional 3, exclui-se a pré-lavagem.

Recipiente para os aditivos: para amaciador ou aditivos líquidos. Recomenda-se não superar o nível maior indicado pela grade e diluir os amaciadores concentrados.

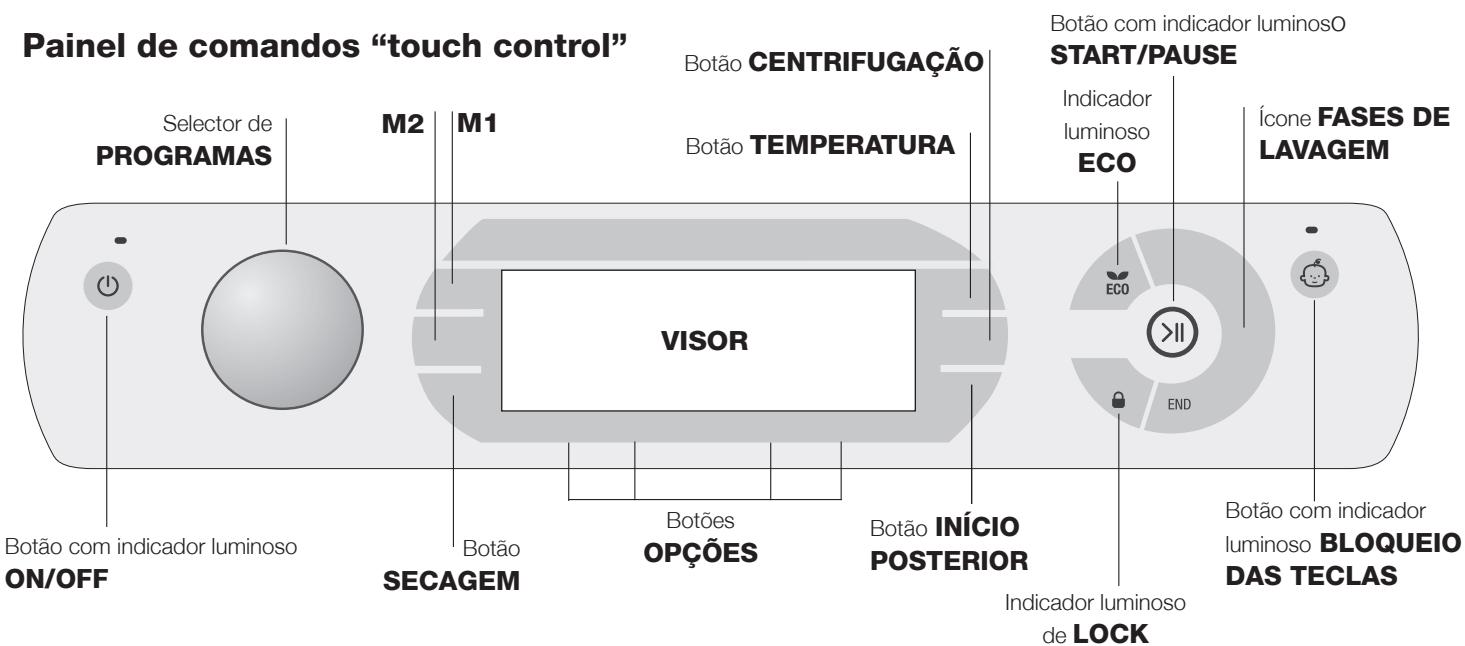

Painel de comandos "touch control"

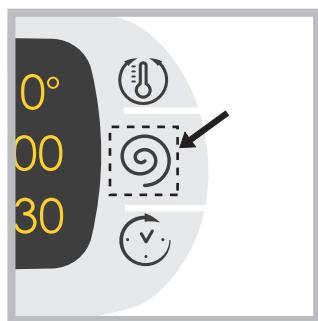

Para modificar as configurações, toque levemente no ícone dentro da área sensível (touch control), como indica na figura.

Modalidade de Stand by

Esta máquina de lavar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função aproximadamente 30 minutos após, no caso de inutilização. Carregue brevemente no botão ON/OFF e aguarde até a reativação da máquina.

Consumo em off-mode: 0,5 W

Consumo em Left-on: 8 W

Botão com indicador luminoso ON/OFF: carregue brevemente no botão para ligar ou desligar a máquina. O indicador luminoso verde indica que a máquina está ligada. Para desligar a máquina de lavar roupa durante a lavagem, é necessário manter pressionado o botão por mais tempo, aproximadamente 3 segundos; uma pressão breve ou acidental não permitirá o desligamento da máquina. O desligamento da máquina durante uma lavagem em curso anula a própria lavagem.

Seletor de PROGRAMAS: pode ser girado em ambas as direções. Para estabelecer o programa mais correto, veja a "Tabela dos Programas". Durante a lavagem o seletor permanece parado.

Botões M1-M2: manter pressionado um dos botões para memorizar um ciclo e as próprias personalizações preferidas. Para chamar um ciclo precedente memorizado, pressionar o respetivo botão.

Botão <SECAGEM: carregue na tecla para reduzir ou excluir a secagem; o nível ou o tempo de secagem selecionado é indicado no visor (ver "Como efetuar um ciclo de lavagem ou secagem").

Botão (3) TEMPERATURA: pressionar para modificar ou excluir a temperatura; o valor escolhido é indicado no visor (ver "Como efetuar um ciclo de lavagem ou secagem").

Botão © CENTRIFUGAÇÃO: pressionar para modificar ou excluir a centrifugação; o valor escolhido é indicado no visor (ver "Como efetuar um ciclo de lavagem ou secagem").

Botão INÍCIO POSTERIOR: pressionar para configurar um início posterior do programa escolhido; o valor do atraso programado é indicado no visor (ver "Como efetuar um ciclo de lavagem ou secagem").

Botões com indicadores luminosos OPÇÕES: para selecionar as opções disponíveis. O indicador luminoso relativo à opção selecionada ficará aceso (ver "Como efetuar um ciclo de lavagem ou secagem").

Ícone FASES DE LAVAGEM: acendem-se para indicar o estado de avanço do ciclo (Lavagem - Enxaguamento - Centrifugação/Descarga - Secagem). Acende-se END quando o ciclo tiver terminado.

Botão com indicador luminoso START/PAUSE: quando o indicador luminoso verde acende-se com intermitência lenta,

carregar no botão para iniciar uma lavagem. Quando o ciclo iniciar, o indicador permanece aceso fixo. Para colocar em pausa a lavagem, carregar novamente no botão; o indicador ficará intermitente com uma luz laranja. Se o indicador "LOCK" estiver apagado, será possível abrir a porta de vidro. Para fazer iniciar a lavagem do ponto em que foi interrompida, carregar novamente no botão.

Indicador luminoso LOCK: indica que a porta de vidro está bloqueada. Para abrir a porta é necessário colocar o ciclo em pausa (ver "Como efetuar um ciclo de lavagem ou secagem"). Botão com indicador luminoso BLOQUEIO DAS TECLAS: para ativar ou desativar o bloqueio do painel de comandos, manter pressionado o botão por aproximadamente 2 segundos. O indicador luminoso aceso indica que o painel de comandos está bloqueado (à exceção da tecla ON/OFF). Este modo impede modificações acidentais dos programas, sobretudo se houver crianças em casa.

Indicador luminoso ECO: o ícone ECO irá acender-se quando, ao modificar os parâmetros de lavagem, se obtiver uma economia energética de ao menos 10%. Além disso, antes de a máquina entrar na modalidade "Stand by", o ícone irá acender-se por alguns segundos; com a máquina desligada, estima-se uma economia energética de aproximadamente 80%.

MODIFICAR IDIOMA

A primeira vez que ligar a máquina, aparecerá no visor o primeiro idioma intermitente. Em correspondência dos 3 botões à direita do visor, aparecerão os símbolos "A", "OK" e "V". Os idiomas mudam automaticamente a cada 3" ou carregando nos botões ao lado dos símbolos "A" e "V". Com o botão "OK" confirma-se o idioma que irá fixar-se (antes de 2"). Se não carregar em nenhum botão, após 30" irá recomeçar a troca automática dos idiomas.

Para modificar o idioma, é necessário ligar e desligar a máquina. Nos 30" sucessivos ao desligamento, pressione contemporaneamente as teclas temperatura ⑧ + centrifugação ⑨ + início posterior por 5" e, após um sinal acústico, aparecerá no display o idioma configurado a piscar. Ao carregar nos botões ao lado dos símbolos "A" e "V", muda-se o idioma. Com o botão ao lado do símbolo "OK", confirma-se o idioma que irá fixar-se (antes de 2"). Se não carregar em nenhum botão, após 30" será visualizado o idioma configurado anteriormente. Ligar a máquina.

Como efetuar um ciclo de lavagem ou secagem

Observação: a primeira vez que utilizar a máquina de lavar roupa, efetue um ciclo de lavagem sem roupas, mas com detergente, usando o programa algodão 90° sem pré-lavagem.

1. LIGAR A MÁQUINA. Pressionar o botão Ⓞ. Todos os indicadores luminosos se acenderão por 1 segundo e no display aparecerá a escrita AQUALTIS; em seguida, ficará aceso o indicador luminoso do botão Ⓞ e o indicador START/PAUSE ficará intermitente.
2. ESCOLHA DE PROGRAMA. Girar o seletor de PROGRAMAS para a direita ou para a esquerda até selecionar o programa desejado; o nome do programa aparecerá no display; está associada uma temperatura e uma velocidade de centrifugação que podem ser modificadas. No display aparecerá a duração do ciclo.
3. COLOCAR A ROUPA. Abrir a porta de vidro. Coloque a roupa dentro do tambor, prestando atenção para não superar a carga máxima indicada na tabela dos programas na página seguinte.
4. DOSAGEM DO DETERGENTE. Extrair a gaveta e deitar o detergente nos específicos recipientes, como explicado no parágrafo "Descrição do aparelho".
5. FECHAR A PORTA DE VIDRO.
6. PERSONALIZAR O CICLO DE LAVAGEM. Utilizar os específicos botões no painel de comandos:

Modificar a temperatura e/ou a centrifugação.

A máquina visualiza automaticamente a temperatura e a centrifugação padrão para o programa selecionado ou as últimas selecionadas, se compatíveis com o programa escolhido. Carregando no botão, pode-se reduzir a temperatura progressivamente até a lavagem a frio (OFF). Carregando no botão, pode-se reduzir a centrifugação progressivamente até a sua exclusão (OFF). Uma ulterior pressão dos botões colocará os valores padrão previstos.

Exceção: selecionando o programa, a temperatura pode ser aumentada até 90°.

Ajustar a secagem

Com a primeira pressão da tecla, a máquina seleciona automaticamente o nível de secagem máximo compatível com o programa selecionado. As pressões sucessivas farão decrementar o nível e sucessivamente o tempo de secagem até a sua exclusão "OFF". Uma ulterior pressão dos botões colocará os valores novamente aos previstos.

É possível programar a secagem

A - De acordo com o tempo: de 20 até 180 minutos. B - De acordo com o nível de secagem desejado:

Engomar: indicado para as peças que em seguida devem ser passadas a ferro. O nível de humidade residual amacia as dobras e facilita a sua remoção.

Estender: ideal para as peças que não precisam de secagem completa.

Guardar: adaptado para as peças que devem ser guardadas no armário sem que seja necessário passar a ferro.

Extra: adaptado para as peças que precisam de uma secagem completa, como toalhas e roupões.

Caso a carga de roupa para lavar e secar for excecionalmente superior ao máximo permitido, efetuar a lavagem e antes do programa ter acabado, dividir a carga e colocar novamente uma parte no cesto. Cumprir com as instruções para efetuar

"Só secagem". Repetir as mesmas operações para a carga que ficou. No final da secagem efetua-se sempre um período de arrefecimento.

Só secagem

Selecione com o seletor dos programas uma secagem (em função do tipo de tecido). É possível programar também o nível ou o tempo de secagem desejado com a tecla SECAGEM.

Programar um início posterior.

Para programar o início atrasado do programa escolhido, carregue no botão relativo até alcançar o tempo de atraso desejado. Durante a programação, será visualizado o tempo de atraso junto à escrita "Inicia em": e o símbolo intermitente. Após ter programado o início posterior, o visor mostrará o símbolo aceso fixo e retornará à visualização da duração do ciclo configurado com a escrita "Acaba em": e a duração do ciclo. Ao carregar no botão INÍCIO POSTERIOR uma só vez, será visualizado o tempo de atraso programado anteriormente. Após o início, o visor mostrará a escrita "Inicia em": e o tempo de atraso. Uma vez passado o tempo de atraso programado, a máquina iniciará o ciclo e o visor mostrará a mensagem "Acaba em": e o tempo que falta para o fim do ciclo. Para cancelar a opção INÍCIO POSTERIOR, carregue no botão até que no display apareça a escrita OFF; o símbolo irá desligar-se.

Modificar as características do ciclo.

• Pressionar o botão para ativar a opção; no display aparecerá o nome da opção e o indicador correspondente ao botão irá acender-se.
• Pressionar novamente o botão para desativar a opção; no display aparecerá o nome da opção e a palavra OFF e o indicador irá apagar-se.

! Se a opção selecionada não for compatível com o programa escolhido, a incompatibilidade será indicada com a intermitência do indicador luminoso e um sinal acústico (3 bipes) e a opção não será ativada.

! Se a opção selecionada não for compatível com uma outra programada anteriormente, o respectivo indicador luminoso irá piscar e será ativada somente a segunda, o indicador luminoso do botão ficará aceso fixo. !As opções podem variar a carga recomendada e/ou a duração do ciclo.

1. INICIAR O PROGRAMA. Carregar no botão START/PAUSE. O indicador luminoso ficará aceso fixo e a porta irá bloquear-se (indicador luminoso LOCK aceso). Os ícones relativos às fases de lavagem acendem-se durante o ciclo para indicar a fase em curso. Para modificar um programa durante a realização do ciclo, colocar a máquina de lavar roupa em pausa carregando no botão START/PAUSE; selecionar o ciclo desejado e carregar novamente no botão START/PAUSE. Para abrir a porta durante a realização de um ciclo, carregar no botão START/PAUSE; se o indicador luminoso LOCK estiver apagado, será possível abrir a porta. Carregar novamente no botão START/PAUSE para fazer iniciar o programa do ponto em que foi interrompido.
2. FIM DO PROGRAMA. É indicado pela escrita END acesa. A porta de vidro poderá ser aberta imediatamente. Se o indicador luminoso START/PAUSE piscar, carregar no botão para terminar o ciclo. Abrir a porta, retirar a roupa e desligar a máquina.

Icone	Descrição do Programa	Temp. max. (°C)	Velocità max. (rotas por minuto)	Seca-gem	Detergentes e aditivos				Carga max. (Kg)	Duração)cico
					Pre-lavagem	Lava-gem	Água de Javel	Amacá-dor
L40	Algodão Coloridos (2): brancos e coloridos delicados muito sujos.	40°	1600	●	-	●	●	●	10	Depeccar com a duracao de um dos 30min.
L	Sintéticos resistentes	60°	800	●	-	●	●	●	5
L	Brancos	60°	1600	●	-	●	-	●	6
L	Coloridos	40°	1600	●	-	●	●	●	6
L	Escuros	30°	800	●	-	●	-	●	6
L	Lá Platinum Care: para lá, cashmere, etc.	40°	800	●	-	●	-	●	2,5
L	Ultradelicado	30°	0	●	-	●	-	●	1
L	Antialógico	60°	1600	●	-	●	-	●	6
L	Enxaguamento	-	1600	●	-	-	●	●	10
L	Centrifugação e Descarga	-	1600	●	-	-	-	-	10
L	Lava e Seca	30°	1600	●	-	●	-	●	1
L	Secagem Algodão	-	-	●	-	-	-	-	7
L	Secagem Lã	-	-	●	-	-	-	-	2,5
L	Secagem Sintéticos	-	-	●	-	-	-	-	5
L	Algodão com pré-lavagem(Acrescentar o detergente no especialico compartmento).	90°	1600	●	●	●	-	●	10
L	Algodão Brancos (1): brancos e coloridos resistentes muito sujos.	60°(Max. 90°C)	1600	●	-	●	●	●	10

A duração do ciclo indicada no visor ou no manual é uma estimativa calculada com base nas condições padrão. O tempo efectivo poderá depender de vários factores, tais como a temperatura e a pressão da água em entrada, a temperatura ambiental, a quantidade de detergente, a quantidade e tipo de carga, o balanceamento da carga e as opções adicionais selecionadas. (*) Nota: após aproximadamente 10 minutos do START, a máquina, conforme a carga efectuada, irá calcular novamente e indicar o tempo faltante para o fim do programa. Para todos os Test Institutes: 1) Programa de controlo segundo a directiva EN 50229: configurar o programa com uma temperatura de 60°C. 2) Programa longo para algodão: configurar o programa com uma temperatura de 40°C.

Opções de Lavagem

Super Lavagem

Esta opção garante uma lavagem com altas performances graças ao uso de uma maior quantidade de água na fase inicial do ciclo e a uma maior duração do programa, é útil para eliminar as manchas mais resistentes. Pode ser utilizada com ou sem lixívia.

No alvejante, coloque a gaveta adicional 3, fornecida, na gaveta 1. Ao deitar a água de javel, não ultrapasse o nível "máx" indicado no pino central (veja a figura). Para efectuar somente o branqueamento sem efectuar a lavagem completa, deitar a lixívia na gaveta adicional 3, estabelecer o programa "Enxaguamento" e activar a opção "Super Lavagem".

Extra Enxaguamento

Seleccionando esta opção aumenta-se a eficácia da enxaguadura, e garante-se a maior remoção dos resíduos de detergente. É útil para quem tem a pele

particularmente sensível aos detergentes. Aconselha-se o uso desta opção com a máquina de lavar roupa com a carga cheia ou com grandes doses de detergente.

Engomar Fácil

Selecionando esta opção, a lavagem e a centrifugação serão oportunamente modificados para reduzir a formação de rugas. No fim do ciclo a máquina de lavar roupa efectuará lentas rotações do tambor; os indicadores luminosos "Engomar Fácil" e START/PAUSE irão piscar. Para terminar o ciclo, carregar no botão START/PAUSE ou no botão "Engomar Fácil".

Rápido

Selecionando esta opção, diminui-se até 50% a duração do programa, conforme o ciclo escolhido, garantindo ao mesmo tempo uma economia de água e energia eléctrica. Use este ciclo apenas para roupas não excessivamente sujas.

Detergente

A escolha e a quantidade de detergente dependem do tipo de tecido (algodão, lã, seda...), da cor, da temperatura de lavagem, do grau de sujidade e da dureza da água. Uma correcta dosagem de detergente evita desperdícios e protege o meio ambiente: os detergentes biodegradáveis contêm componentes que alteram o equilíbrio da natureza.

Aconselha-se:

• usar detergente em pó para as peças de algodão brancas e para a pré-lavagem.
• usar detergente líquido para peças delicadas de algodão e para todos os programas com baixas temperaturas.
• usar detergente líquido delicado para lã e seda. O detergente deve ser deitado antes do início da lavagem no especial recipiente ou no doseador que deve ser colocado diretamente no cesto. Neste caso, não é possível selecionar o ciclo Algodão com pré-lavagem.

! Não use detergentes para lavagem à mão, porque formam espuma demais.

Preparar a roupa

• Desdobre bem as roupas antes de carregá-las.
• Divida a roupa em função do tipo de tecido (símbolo na etiqueta da roupa) e da cor, prestando atenção para separar as peças coloridas das peças brancas;
• Esvazie os bolsos e verifique se há botões soltos;
• Não ultrapasse os valores indicados na Tabela dos

Programas que se referem ao peso da roupa enxuta.

Quanto pesa a roupa?

1 lençol 400-500 gr. 1 fronha 150-200 gr. 1 toalha 400-500 gr. 1 roupão 900-1200 gr. 1 toalha de rosto 150-250 gr. 1 calça de ganga 400-500 gr. 1 camisa 150-200 gr.

Conselhos de lavagem

Brancos: utilize o ciclo para a lavagem de peças brancas. O programa foi estudado para preservar no tempo a luminosidade das peças brancas. Para obter melhores resultados, recomenda-se o uso de detergente em pó. Ao selecionar a função de secagem, no final da lavagem é executada automaticamente uma secagem como ao ar livre, com as vantagens de não favorecer o amarelecimento devido aos raios solares e evaporar a perda de brancura devido a eventuais poeiras presentes no ar. É possível configurar apenas as secagens por nível.

Coloridos: utilizar o ciclo para a lavagem de peças de cor clara. O programa foi estudado para preservar no tempo a luminosidade das cores.

Escuros: utilizar o programa para a lavagem de peças escuras. O programa foi estudado para preservar no tempo a duração das cores escuras. Para obter melhores resultados, recomenda-se o uso de detergente líquido, preferivelmente para peças escuras.

Ao selecionar a função de secagem, no final da lavagem é executada automaticamente uma secagem delicada que protege as cores das peças de roupa. No display surge o nível "Estender". Carga máx.: 3 kg.

Lã: o ciclo de lavagem "Lã" da máquina de lavar roupa Hotpoint-Ariston foi testado e aprovado pela Woolmark Company para a lavagem de vestuário em lã classificado como "lavável à mão", desde que a lavagem seja executada de acordo com as instruções indicadas na etiqueta da peça e com as indicações fornecidas pelo produtor do eletrodoméstico. Hotpoint-Ariston é a primeira marca de máquinas de lavar roupa a obter a certificação Woolmark Apparel Care - Platinum da Woolmark Company pelo seu desempenho de lavagem e

Ultradelicado: utilize o programa para a lavagem de peças muito delicadas, que possuem aplicações como aplicações ou brilhantes.

Recomenda-se virar do avesso as roupas antes de lavá-las e colocar as peças preocupadas no saquinho específico para a lavagem das peças delicadas.

Para obter melhores resultados, recomenda-se o uso de detergente líquido para peças delicadas.

Para a lavagem de peças de Seda e Cortinas selecionar o ciclo e ativar a opção (neste caso, será possível ativar também a opção "Extra Enxaguamento"); a máquina terminará o ciclo com a roupa de molho e o indicador luminoso irá piscar. Para descarregar a água e poder retirar a roupa é necessário carregar no botão START/PAUSE ou no botão.

Ao selecionar a função de secagem exclusivamente a tempo, no final da lavagem é executada uma secagem particularmente delicada, graças a uma movimentação ligeira e a um jato de ar a uma temperatura adequadamente controlada.

Os tempos aconselhados são:

O grau de secagem dependerá da energia e da composição do tecido.

Antialérgico: utilizar o programa para remover as principais causas de alergia, como pólen, ácaros, pelos de gato e cão.

Lava e seca: utilizar o programa para lavar e secar as peças (Algodão e Sintéticos) pouco sujas em pouco tempo. Selecionando este ciclo é possível lavar e secar até 1 kg de roupa em apenas 45 minutos. Para obter os melhores resultados, utilize um detergente líquido; pré-tratar os punhos, colarinhos e manchas.

Manchas resistentes: tratar as manchas mais resistentes com um sabão sólido antes da lavagem e utilizar o programa Algodão com pré-lavagem.

Sistema de balanceamento da energia

Antes de cada centrifugação, para evitar vibrações excessivas e para distribuir a carga de modo uniforme, é aconselhável efetuar uma breve lavagem a uma velocidade ligeiramente superior àquela de lavagem. Se, no fim de repetidas tentativas, a carga não estiver corretamente distribuída, é aconselhável reduzir a velocidade para um valor inferior ao previsto. No caso de um excessivo desequilíbrio, é aconselhável efetuar uma lavagem a uma velocidade inferior àquela da centrifugação. Para favorecer uma melhor distribuição da carga e o seu correto balanceamento, aconselha-se misturar peças grandes com peças pequenas.

Pode acontecer que a máquina não funcione. Antes de telefonar para a Assistência Técnica (veja "Assistência"), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Anomalias:

A máquina de lavar roupa não liga.

O ciclo de lavagem não inicia.

A máquina não carrega água.

A porta da máquina está bloqueada.

A máquina carrega e descarrega água continuamente.

A máquina não descarrega ou não realiza centrifugação.

A máquina de lavar roupa vibra muito durante a centrifugação.

A máquina está a perder água.

Os ícones relativos à "Fase em curso" piscam rapidamente contemporaneamente ao indicador luminoso ON/OFF.

Está a formar-se demasiada espuma.

A porta da máquina está bloqueada.

A máquina não seca.

Possíveis causas/Solução:

• A ficha não está colocada na tomada elétrica, ou não o suficiente para haver contato.
• Em casa não há corrente.
• A porta de vidro não está bem fechada.
• O botão START/PAUSE não foi pressionado.
• A torneira da água não está aberta.
• Foi programado um atraso de uma hora no início.
• O tubo de alimentação de água não está ligado na torneira.
• O tubo está dobrado.
• A torneira da água não está aberta.
• Está a faltar água em casa.
• Não há suficiente pressão.
• O botão START/PAUSE não foi pressionado.
• Seleção da opção ≡ "no fim do ciclo a máquina de lavar roupa efetuará lentas rotações do tambor; para terminar o ciclo carregue no botão START/PAUSE ou no botão ≡"
• O tubo de descarga não está instalado entre 65 e 100 cm de altura do chão (veja "Instalação").
• A ponta do tubo de descarga está imersa na água (veja "Instalação").
• Se a morada se encontrar nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a máquina de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há à disposição no comércio apropriadas válvulas contra o efeito de sifão.
• Da descarga na parede não foi sangrado o ar.
• No programa não há descarga: com estes programas será necessário iniciar a descarga manualmente (veja "Programas e opções").
• Está ativada a opção "Engomar Fácil": para completar o programa, carregue no botão START/PAUSE (veja "Programas e opções").
• O tubo de descarga está dobrado (veja "Instalação").
• A conduta de descarga está entupida.
• O quando, no momento da instalação, não foi liberado corretamente (veja "Instalação").
• A máquina não está nivelada (veja "Instalação").
• A máquina está apertada entre eles e a parede (veja "Instalação").
• A carga está desbalanceada (veja "Detergentes e roupa").
• O tubo de alimentação de água não está bem enroscado (veja "Instalação").
• A gaveta dos detergentes está entupida (para limpá-la veja "Manutenção e cuidados").
• O tubo de descarga não está bem fixado (veja "Instalação").
• Desligue a boina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e volte a ligá-la. Se a anomalia persistir, contacte a Assistência Técnica.
• O detergente não é específico para máquina de lavar roupa (deve haver a escrita "para máquina de lavar", "à mão e para máquina de lavar" ou similares).
• A dose foi excessiva.
• Efectue o procedimento de desbloqueio manual (veja "Precauções e conselhos").
• A ficha não está colocada na tomada elétrica, ou não o suficiente para haver contacto.
• Em casa não há corrente.
• A porta da máquina não está bem fechada.
• Foi programado um início posterior.
• A SECAGEM fica em posição OFF.

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja "Anomalias e soluções");
• Reinicie o programa para verificar se o inconveniente foi resolvido;
• Em caso negativo, contacte o Serviço de Assistência Técnica autorizado.

!No caso de uma instalação incorreta ou de um uso não correto do aparelho, o serviço de assistência será a pagamento.

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de anomalia;
• o modelo da máquina (Mod.);
• o número de série (S/N).

Estas informações encontram-se na placa de identificação colocada no aparelho.

Nota: para sair do "Demo Mode", desligue a máquina de lavar roupa, carregue simultaneamente por 3 segundos nos botões "START/PAUSE" >I e "ON/OFF" Ⓒ.
