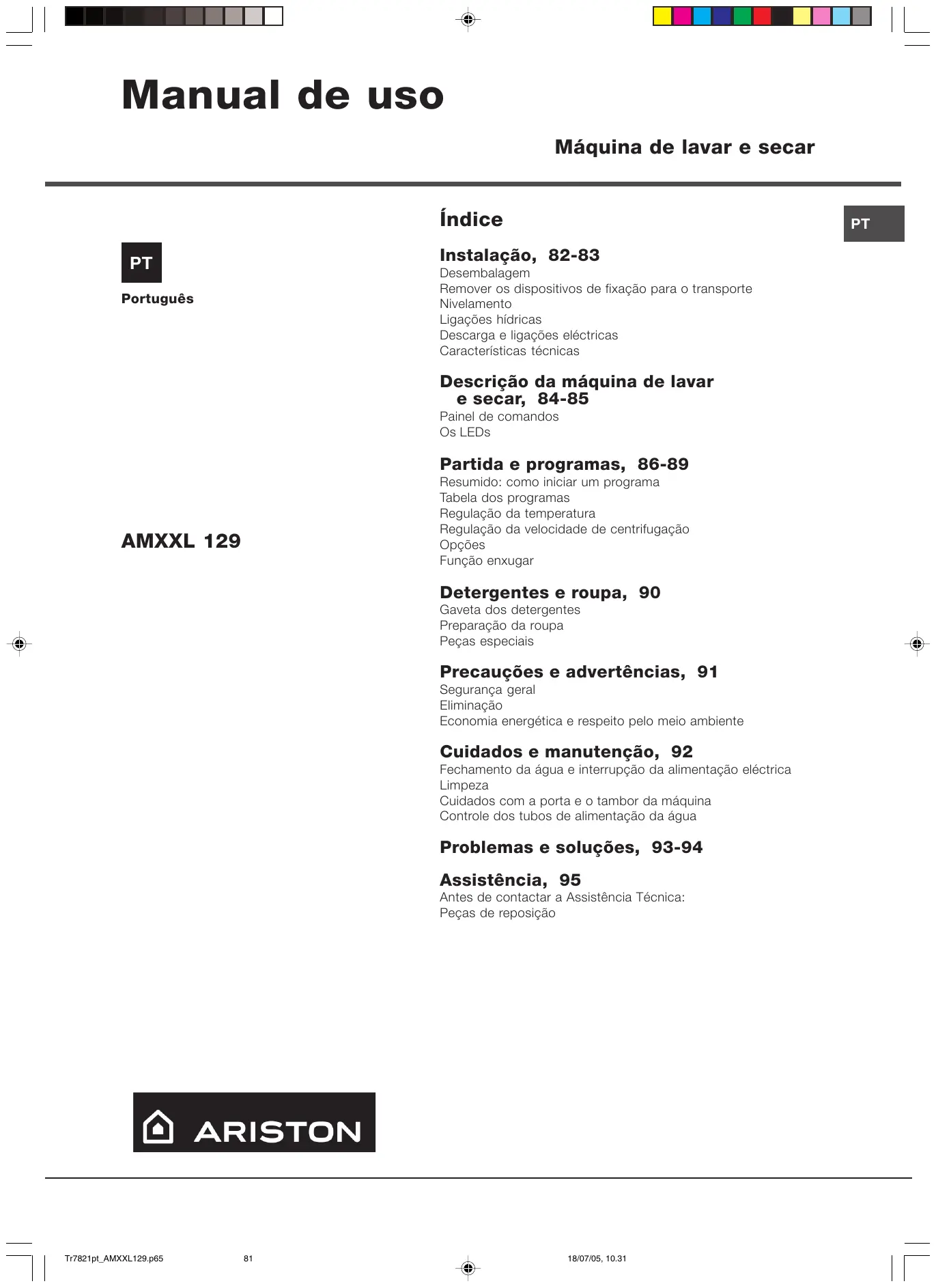

MANUAL DE UTILIZADOR AMXXL 129 HOTPOINT

Desembalagem Remover os dispositivos de fixação para o transporte Nivelamento Ligações hídricas Descarga e ligações eléctricas Características técnicas Português Descrição da máquina de lavar e secar, 84-85 Painel de comandos Os LEDs Partida e programas, 86-89 Resumido: como iniciar um programa Tabela dos programas Regulação da temperatura Regulação da velocidade de centrifugação Opções Função enxugar AMXXL 129 Detergentes e roupa, 90 Gaveta dos detergentes Preparação da roupa Peças especiais Precauções e advertências, 91 Segurança geral Eliminação Economia energética e respeito pelo meio ambiente Cuidados e manutenção, 92 Fechamento da água e interrupção da alimentação eléctrica Limpeza Cuidados com a porta e o tambor da máquina Controle dos tubos de alimentação da água Problemas e soluções, 93-94 Assistência, 95 Antes de contactar a Assistência Técnica: Peças de reposição Tr7821pt_AMXXL129.p65

18/07/05, 10.31 Instalação

! Conserve este manual de instruções em um lugar seguro para qualquer ulterior consulta. Em caso de venda, transferência ou transporte da máquina, verificar que o manual esteja sempre com a mesma, de modo que o novo proprietário possa aprender o funcionamento e conhecer as características. ! Ler atentamente as seguintes instruções, pois contêm indicações extremamente importantes sobre a instalação, o uso e a segurança. Desembalagem

1. Tire a máquina da embalagem.

2. Verificar se a máquina sofreu algum dano durante o

transporte. Se estiver danificada, não efectue a sua ligação e contacte o revendedor. Remover os dispositivos de fixação para o transporte Importante: Seguir estas instruções para remover os DOIS dispositivos de fixação utilizados para o transporte (para o correcto posicionamento, veja a Descrição). Colocados em ambos os lados do painel traseiro, AMBOS os parafusos de fixação para o transporte DEVEM ser rremovidos emovidos antes do uso uso. ! Do contrário, a máquina poderia sofrer graves danos. É fundamental que o parafuso e o calço utilizados para o transporte (ver fig.) estejam perfeitamente íntegros após a remoção.

1. Desatarraxe o parafuso

utilizando uma chave de 13 mm. Nivelamento Regule os dois pés anteriores em modo que a máquina fique estável e perfeitamente nivelada. Do contrário, o funcionamento pode ser muito ruidoso. ! Regule inicialmente a pendência lateral e em seguida a inclinação do lado anterior ao lado posterior.

1. Coloque a máquina na sua posição definitiva.

- Preste atenção para não encaixar ou torcer os flexíveis.

2. Gire manualmente um só ou

ambos os pés anteriores no sentido anti-horário até o fim-decurso. Durante a regulação dos pés usar um nível de bolha de ar para controlar o nivelamento da máquina tanto lateralmente, quanto do lado anterior ao lado posterior. - A mola presente em cada um dos pés impede que o mesmo se desaperte. !Se houver tapete ou alcatifa, regule os pés em modo que embaixo da máquina de lavar e secar haja um espaço suficiente para uma boa ventilação. Ligação à alimentação de água Controle do tubo de alimentação da água Lembre-se de que esta máquina é do tipo com enchimento a frio. ! Controle que no interior da tampa da extremidade do tubo esteja presente uma guarnição. Antes de efectuar as ligações hídricas na boca rosqueada de ¾ gás, faça com que a água deflua livremente da torneira de alimentação, até que saia perfeitamente limpa.

2. INTERROMPA a operação

quando puder ver 3 linhas da rosca. Atarraxe a extremidade de carregamento com a tampa azul na torneira de alimentação da água fria.

3. Para remover o dispositivo,

segure o parafuso, faça-o deslizar de lado e depois puxe. Abra a torneira e verifique que não há vazamentos: se necessário, aperte.

4. Por razões de segurança,

introduza uma das tampas de plástico (fornecidas em dotação com a máquina) no furo. ! Repita as passagens 1 – 4 para remover o segundo parafuso usado para o transporte. ! Os materiais da embalagem não são brinquedos para as crianças. ! Verifique que o tubo não esteja dobrado ou comprimido. ! A pressão hídrica da torneira deve ser entre os valores indicados na tabela das características técnicas (veja a página sucessiva). ! Se o comprimento do tubo de alimentação não for suficientemente longo, contacte um técnico autorizado ou uma oficina especializada.

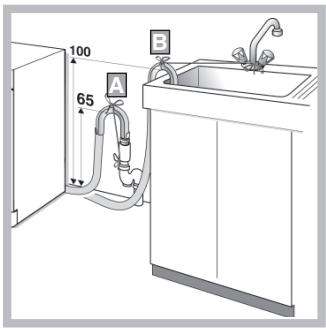

18/07/05, 10.31 Ligação do tubo de descarga A Ligue o tubo de descarga, sem dobrá-lo, a uma conduta de descarga ou a uma descarga na parede situada entre 65 e 100 cm. de altura do chão. Se necessário, utilizar o suporte curvo.

B. Alternativamente, apoie-o na beira de um lavabo ou de uma banheira, prendendo o tubo fornecido em dotação com a na torneira. ! A ponta solta do tubo de descarga não deve permanecer submersa na água. ! É desaconselhado o uso de extensões. Se for absolutamente indispensável, a extensão precisa possuir o mesmo diâmetro do tubo original e não deve ultrapassar os 150 cm de comprimento. Ligação eléctrica Antes de ligar a máquina à tomada eléctrica certifique que:

• a tomada de corrente disponha de uma eficaz ligação de terra, de acordo com as normas em vigor.
• a tomada tenha a capacidade para suportar a carga máxima de potência da máquina, indicada na tabela do dados técnicos (à direita);
• a tensão de alimentação seja entre os valores indicados na tabela das características técnicas (à direita);
• a tomada seja compatível com a ficha da máquina. Do contrário, substitua a tomada ou a ficha. ! Esta máquina não deve ser instalada ao aberto, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades. ! Uma vez completada a instalação da máquina, a tomada de corrente deverá ser facilmente alcançável e deverá ser ligada a uma rede de alimentação eléctrica idónea. ! Não empregue extensões nem fichas múltiplas. ! O cabo de alimentação não deve sofrer dobras nem compressões perigosas. ! O cabo de alimentação eléctrica deve ser substituído somente por técnico qualificado. ! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas. Primeiro ciclo de lavagem

Depois da instalação e antes de usar a máquina pela primeira vez, efectue um ciclo de lavagem com detergente mas sem roupa, defina o programa de 90°C sem pré-lavagem. Características técnicas Modelo AMXXL 129 Medidas largura 59,5 cm altura 85 cm profundidade 52,5 cm Capacidade de 1 a 7 kg. Ligações eléctricas tensão 220-240 Volts 50 Hz potência absorvida 1700 – 2100 W Ligação à alimentação de água pressão máxima 1 MPa (10 bars) pressão mínima 0,05 MPa (0,5 bar) capacidade do tambor 53 litros Velocidade da centrifugação Até 1200 rotações por minuto Programas de controle segundo a norma IEC456 programa 4 Lavagem realizada com carga de 7 kg Secagem realizada com uma carga de 5 kg e uma de 2 kg Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias: -73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações - 89/336/CEE dl 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações.

18/07/05, 10.31 Descrição da máquina de lavar e secar

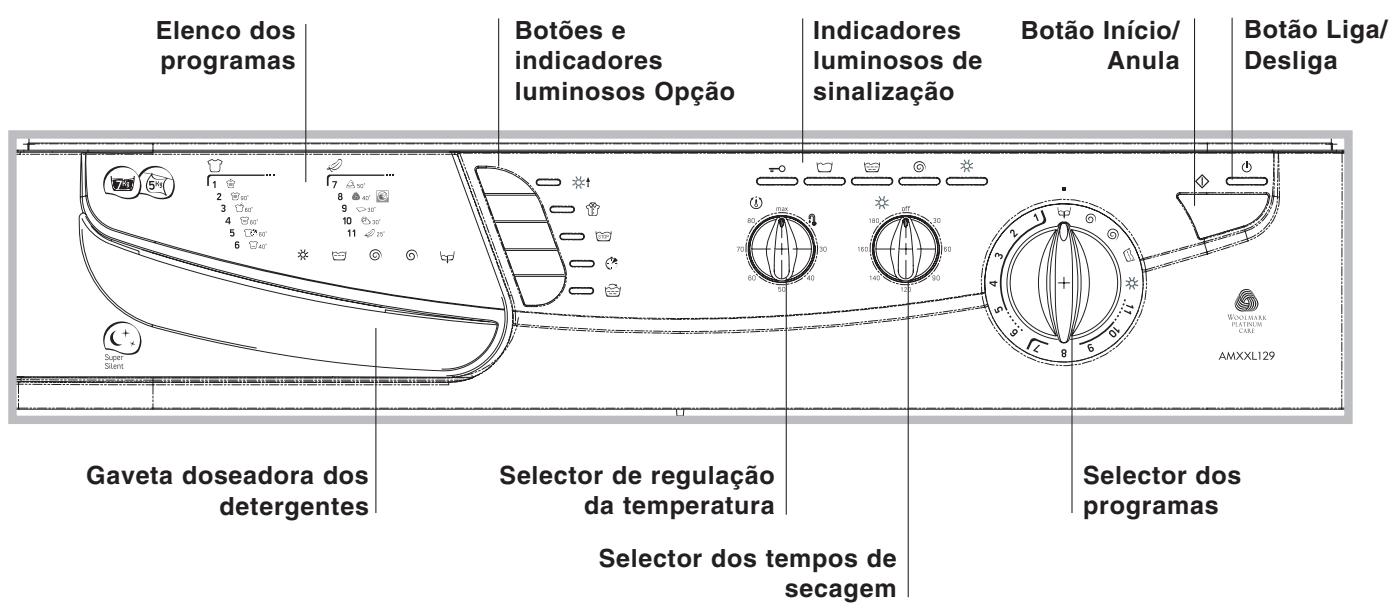

Painel de comandos Elenco dos programas Gaveta doseadora dos detergentes Botões e indicadores luminosos Opção Indicadores luminosos de sinalização Botão Início/ Anula Botão Liga/ Desliga Selector dos programas Selector de regulação da temperatura Selector dos tempos de secagem Gaveta doseadora dos detergentes: Para deitar o detergente e o produto para amaciar (veja Detergentes e roupas). Prática tabela para a Elenco dos programas: consulta dos vários programas disponíveis. Selector de selecção dos tempos de secagem: Para configurar o tempo de secagem. Botão Liga/Desliga: de lavar e secar. Para ligar e desligar a máquina Botão Início/Anula: Para iniciar o programa ou Botões Opção: Para seleccionar as opções disponíveis (veja Tabela dos programas e Opções). anulá-lo, em caso de configurações erradas. Indicadores luminosos Opção: Quando for seleccionada uma opção, o respectivo indicador luminoso se iluminará. Selector de regulação dos programas: Para seleccionar o programa desejado. Durante o ciclo o selector permanece parado. Selector de regulação da temperatura: Para reduzir a temperatura de lavagem dos programas seleccionados (veja Tabela dos programas e Opções). Indicadores luminosos: Indicam o bloqueio da porta de vidro (com o indicador luminoso aceso, a porta de vidro não pode ser aberta) e a fase do programa alcançada pela máquina (lavagem, enxaguadura ou centrifugação).

18/07/05, 10.31 Os LEDs Botões e indicadores luminosos Opção: LED PROGRAMA EM CURSO: Lavagem Enxaguadura Centrifugação Enxugar Estes indicadores luminosos servem para entender o estado do avanço do programa seleccionado. Uma vez que o programa inicia, ilumina-se o indicador luminoso correspondente à primeira fase do ciclo e, à medida que o programa avança, acendem-se em sequência outros indicadores, até o fim do programa. Quando for seleccionada uma opção, o respectivo LED se iluminará.

• Se a opção seleccionada não for compatível com o programa definido, a tecla se acenderá intermitente e a função não será activada.
• Caso se programe uma opção incompatível com uma outra opção seleccionada anteriormente, será activada somente a última função seleccionada. LED LIGA/DESLIGA E BLOQUEIO PORTA: O LED aceso indica que a porta está bloqueada para impedir aberturas acidentais e para evitar danos. Para poder abrir a porta, aguarde até que o LED se desligue.

6. Carregue no botão Início/Anula para iniciar o

programa. Funcionamento da máquina

• Para interr omper ou mudar o pr ograma: interromper programa:

1. Carregue no botão Início/Anula por 3 segundos.

• Selecção e início de um pr ograma: programa:

1. Carregue no botão Liga/Desliga para ligar a máquina

2. Coloque dentro a roupa e feche.

3. Deite o detergente e eventualmente o produto para

4. Gire o selector no programa que deseja iniciar.

5. Seleccione as eventuais opções desejadas (veja Opções).

2. Seleccione “Descarga”

3. Quando a máquina tiver terminado a descarga, gire o

selector no novo programa desejado. Poderia ser necessário deitar mais detergente.

4. Carregue no botão Início/Anula para iniciar o

programa. Tabela dos programas Programas Temperatura Detergente Produto para amaciar Duração do ciclo (minutos) Pré-lavagem

Brancos muito sujos (lençóis, toalhas etc.)

Lavagem, enxaguaduras, centrifugação intermediária e final. Brancos e coloridos resistentes muito sujos

Lavagem, enxaguaduras, centrifugação intermediária e final. Brancos e coloridos resistentes muito sujos

Lavagem, enxaguaduras, centrifugação intermediária e final. Brancos e coloridos resistentes pouco sujos

Lavagem, enxaguaduras, centrifugação intermediária e final. Coloridos delicados normalmente sujos

Lavagem, enxaguaduras, centrifugação intermediária e final.

Lavagem, enxaguaduras e centrífugas delicadas Lã com lavagem a mão (Woolmark Platinum Care)

Lavagem, enxaguaduras e centrífugas delicadas Tecidos muito delicados (seda, viscosa etc.)

Lavagem, enxaguaduras e centrífugas delicadas Brancos e coloridos resistentes pouco sujos

Lavagem, enxaguaduras, centrifugação intermediária e final. Lavagem à mão (etiqueta “lavar à mão”)

Lavagem, enxaguaduras, centrifugação intermediária e final. Natureza dos tecidos e da sujidade Descrição do ciclo de lavagem Algodão Somente pré-lavagem. Sintéticos Coloridos resistentes (roupas de todos os tipos levemente suja). Delicados Secagem algodão Seleccionar a opção “Secagem intensiva” ALTA Max 180 Secagem, inclusa centrifugação BAIXA Max 120 Secagem delicada Secagem sintéticos Verifique que a opção “Secagem intensiva” não foi seleccionada. PROGRAMAS PARCIAIS

Enxaguaduras e centrifugação Centrifugação rápida

Descarga e centrifugação enérgica Centrifugação delicada

Descarga e centrifugação delicada Descarga

Descarga Observações Para a função anti-dobras: veja Passe fácil (página seguinte). Os dados apresentados na tabela têm valor indicativo. Todas as durações dos ciclos são aproximativas.

18/07/05, 15.28 Personalizações Regulação da temperatura Opções Use o selector de Regulação da Temperatura para reduzir a temperatura de lavagem abaixo do valor máximo previsto para o programa escolhido. Gire o selector na temperatura de lavagem necessária. Se for programada uma temperatura de lavagem superior àquela prevista pelo programa seleccionado, a modificação não terá algum efeito. Para activar uma opção:

1. carregar na tecla correspondente à opção desejada,

seguindo a tabela abaixo.

2. a opção é activada quando o respectivo indicador

luminoso estará iluminado. Opção Secagem intensiva

• Se a tecla pisca com frequência rápida, significa que a opção correspondente não pode ser seleccionada para o programa definido. Activada com os programas Efeito Comentários Programa a temperatura máxima para a secagem das peças de algodão Active esta opção para secar com alta temperatura as peças de algodão e deixe-a desactivada para secar as peças sintéticas com uma temperatura mais baixa. Esta opção reduz a acção lavante e a velocidade de centrifugação. Possibilita obter no fim do ciclo roupa lavada não amarrotada e portanto mais fácil de passar. 3, 5, 7 Enxaguada e centrifugação O programa é interrompido no fim das enxaguadas, antes de efectuar a fase de centrifugação. Quando o indicador luminoso da função Máquina parada com água no tambor começar a piscar, completar a centrifugação final carregando no botão Máquina parada com água no tambor ou o botão Início/Anula. 2, 3, 4, 5, 7, 9 Enxaguada e centrifugação Diminuiu de cerca de 30% a duração do programa de lavagem. Além de abreviar a duração do programa, esta opção reduz o consumo de energia. 2, 4, 7 Acrescenta uma ulterior enxaguadura. Activar esta opção para melhorar a enxaguadura com uma completa enxaguadura adicional. 2, 3, 4, 5,

Passe fácil Máquina parada com água no tambor. Lavagem Rápida Enxaguadura adicional 2, 3, 4, 5, 6, 7

Programa autónomo apenas enxugar: Opção de secagem

1. Remova as roupas molhadas e a bola doseadora

eventualmente colocada no tambor até deixar na máquina de lavar e secar apenas a correcta “Carga de secagem” (veja a tabela Secagem). Feche a porta de vidro até ouvir o “clique” de bloqueio. (veja

2. Gire o selector no programa de secagem

3. Para a secagem das roupas de algodão com a opção

Secagem Intensiva, seleccione o respectivo botão (veja Opções): o relativo indicador luminoso sinalizará a selecção efectuada.

4. Programar o tempo de secagem necessário (veja

Opção de secagem, mais adiante).

5. Uma vez efectuadas todas as selecções desejadas,

carregue no botão Início/Anula. É activado o bloqueio da porta.

6. Pouco tempo depois do término do programa, o

indicador luminoso de sinalização “Bloqueio porta” irá desligar-se e a porta de vidro poderá ser aberta. Programas de secagem temporizada: Siga este procedimento para configurar a duração de secagem mais adapta às suas roupas. - Gire o selector Tempos de secagem para configurar a duração desejada para o programa. - É possível seleccionar um tempo de secagem máximo de 180 minutos. - Durante a secagem, o selector não gira. - No fim do programa, lembre-se de colocar o selector novamente na posição OFF. ! Lembre-se de que com o programa “Secagem temporizada”, é necessário seleccionar a opção Secagem intensiva para a secagem de roupas não delicadas (por ex. Algodão). Tabela Secagem Carga de secagem Configuração da temperatura Configuração do tempo* (aproximado) Algodão 5 kg ALTA máx. 3 horas Sintéticos 3 kg BAIXA máx. 2 horas Tecido Programa

• para pequenas cargas, reduza de consequência o tempo de secagem.
• Para tornar o procedimento de secagem mais eficiente, separe as cargas por tipos de tecido análogos.

18/07/05, 10.31 Normal programa de lavagem e secagem:

1. Divida a roupa segundo as características das peças.

2. Carregue a máquina de lavar e secar, controlando que

as peças não fiquem presas na porta de vidro. Feche a porta de vidro empurrando até ouvir o”clique”.

3. Deite na gaveta doseadora o detergente e

eventualmente o produto para amaciar. Refira-se às doses indicadas nas instruções dos fabricantes.

4. Carregue no botão Liga/Desliga para ligar a máquina

de lavar e secar. O LED Liga-Desliga/BLOQUEIO PORTA acende-se.

5. Seleccione o programa de lavagem desejado (veja

6. Seleccione as eventuais funções de lavagem

opcionais carregando nas específicas teclas. (veja a tabela Funções). O LED correspondente acende-se para indicar a selecção efectuada.

7. Programe um tempo de secagem utilizando o

específico selector.

8. Carregue no botão Início/Anula para iniciar o

programa. - Durante a execução do programa, os indicadores luminosos da fase em curso acendem-se para indicar as fases do ciclo do programa que foram alcançadas.

9. No fim do programa, o LED Liga-Desliga/BLOQUEIO

PORTA começa a piscar para indicar que a porta pode ser aberta. Retire a roupa lavada de dentro e deixe a porta entreaberta para deixar o tambor enxugar-se. Desligue a máquina de lavar e secar carregando no botão Liga/Desliga; irá desligar-se também o Liga-Desliga/BLOQUEIO PORTA. Conselhos úteis para a secagem Peças não adaptas à secagem na máquina: Informação importante:

• Peças com o código ITCL.
• Peças grandes e volumosas como edredões, colchas, travesseiros, que dilatando-se uma vez secos, dificultam a circulação do ar dentro do aparelho.
• Peças com revestimento de plástico, espuma de borracha ou materiais análogos, como travesseiros, anoraques em PVC ou artigos com substâncias inflamáveis (por ex. toalhas contaminadas com laquê para cabelos).
• Fibra de vidro (por ex. alguns tipos de cortinas).
• Peças precedentemente lavadas a seco. ! No fim da secagem, é efectuada uma fase de “arrefecimento” que permite reduzir as dobras nas roupas. ! Se foi programado um programa para o algodão, durante a secagem pode ser efectuada uma centrifugação. ! A função “Secagem automática” pode ser utilizada tanto no programa Algodão (Secagem intensiva) quanto no programa Sintéticos (Secagem normal).

Gaveta dos detergentes ! Deitar nesta gaveta exclusivamente os detergentes específicos que deverão ser utilizados pela própria gaveta; outros produtos poderiam causar danos ou bloqueios.

detergente pré-lavagem Máximo 200 ml em pó ou 100 ml líquido

detergente lavagem principal Máximo 400 ml em pó ou 200 ml líquido

produto para amaciar Máximo 120 ml.

Dose do detergente em pó Para obter óptimos resultados de lavagem, meça as quantidades de detergente indicadas pelos produtores e deite-as no compartimento principal do detergente. Dose do detergente líquido Aconselhamos o uso de uma bola doseadora, fornecida pelo produtor do detergente. Mas quanto pesa a roupa?

lençol 400 - 500 g. fronha 150 - 200 g. toalha de mesa 400 - 500 g. roupão 900 - 1.200 g. toalha de rosto 150 - 250 g. Woolmark Platinum Care Delicado como lavagem à mão. A Ariston lançou um novo padrão de performances superiores reconhecidas pela The Woolmark Company com o prestigioso selo de Woolmark Platinum Care. Procurem o logo Woolmark Platinum Care sobre a vossa máquina de lavar roupa para assegurar-vos que podem lavar tranquilamente e com resultados excelentes a roupa de lã que tem a etiqueta “lavar à mão” (M.00221). Defina o programa 8 para todas as peças com a etiqueta “Lavar à mão” e utilize detergentes específicos. Lã: Para obter os melhores resultados, utilize um detergente específico, preste atenção para não ultrapassar 1 kg. de carga. Adição do produto para amaciar Deite a quantidade aconselhada de produto para amaciar no específico compartimento. Não ultrapasse a linha de enchimento máximo. ograma 1) Pré-lavagem (Pr (Programa Quando seleccionar o programa 1, deite o detergente tanto no compartimento de pré-lavagem quando no compartimento de lavagem principal. ! Com o programa de pré-lavagem 1, não use doseadores que devem ser inseridos directamente no tambor. Medidas máximas de carga

• Divida a roupa segundo estes critérios: - tipo de tecido / do símbolo na etiqueta. - cores: separe as peças coloridas das brancas.
• Esvazie as algibeiras e verifique se há botões soltos.
• Não ultrapasse os limites de peso indicados que se referem ao peso da roupa enxuta: Tecidos resistentes : máx. 7kg Tecidos sintéticos : máx. 3kg Tecidos delicados : máx. 2kg : máx. 1 kg ! Para evitar uma diminuição das prestações da máquina, NÃO a sobrecarregue.

18/07/05, 10.31 Precauções e advertências ! Esta máquina foi projectada e fabricada em conformidade com os regulamentos internacionais em vigor em matéria de segurança As seguintes informações referem-se à segurança do utilizador e portanto devem ser lidas com atenção. Segurança geral

• Este aparelho foi projectado para um uso doméstico, não profissional e as funções do mesmo não devem ser alteradas.
• Esta máquina deve ser utilizada somente por pessoas adultas e conforme as instruções apresentadas neste manual.
• Não toque na máquina com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não puxe o cabo eléctrico para tirar a ficha da tomada de corrente eléctrica. Segure directamente na ficha.
• Não abra a gaveta dos detergentes enquanto a máquina estiver a funcionar.
• Não toque a água de descarga, porque poderá chegar a temperaturas altas.
• Nunca force a porta de vidro porque poderá danificar o mecanismo de segurança que tem a função de proteger contra aberturas acidentais.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar a máquina.
• Verifique sempre que as crianças não se aproximem da máquina a funcionar.
• Durante a lavagem a porta de vidro tende a aquecerse.
• Se for preciso deslocar a máquina, são precisas pelo menos duas ou três pessoas, com a máxima atenção. Nunca sozinho porque a máquina é muito pesada.
• Antes de colocar a roupa na máquina, controle que o tambor esteja vazio. Economia energética e respeito pelo meio ambiente Tecnologia de baixos consumos energéticos Se através da porta de vidro nota-se uma quantidade de água reduzida, é porque graças a inovadora tecnologia Ariston, a máquina requer menos da metade da água respeito aos métodos tradicionais, para obter os mesmos resultados: um objectivo alcançado visando o respeito do meio ambiente. Como economizar detergente, água, energia e tempo
• Para evitar o desperdício de recursos, a máquina deveria ser utilizada sempre a plena carga. Uma carga plena em vez de duas cargas pela metade permite economizar até 50% de energia.

• Tratar as manchas com um produto tira-manchas ou imergir as manchas enxutas na água antes da lavagem permite reduzir a necessidade de programar uma lavagem com água quente. Um programa a 60°C em vez de 90°C ou a 40°C em vez de 60°C, permite economizar até 50% de energia.
• Para evitar inúteis desperdícios e proteger o meio ambiente, utilize a quantidade correcta de detergente, conforme a dureza da água, o grau de sujidade das roupas e a quantidade de roupa a ser lavada: mesmos os detergentes biodegradáveis contêm componentes que podem alterar o equilíbrio natural do meio ambiente. Evite o mais possível o uso de produtos para amaciar.
• Usando a máquina desde o fim da tarde até as primeiras horas da manhã contribui-se para diminuir a carga de absorção das empresas eléctricas.
• Se prever efectuar também a fase de secagem, seleccione uma alta velocidade de centrifugação. O facto de ter a quantidade mínima indispensável de água nas roupas permite economizar tempo e dinheiro na operação de secagem. Eliminação
• Eliminação do material de embalagem: respeitar as normas locais, para consentir a reutilização da embalagem.
• Eliminação da velha máquina: antes de enviar o electrodoméstico para a sucata, corte o cabo de alimentação e separe a porta de vidro. Desmantelamento dos velhos electrodomésticos A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Para maiores informações sobre o correcto desmantelamento dos electrodomésticos contactar o serviço público especializado ou os revendedores.

• A pré-lavagem é necessária somente para roupa muito suja. Evitando uma inútil pré-lavagem, economiza-se detergente, tempo, água e entre 5 e 15% de energia.

Cuidados e manutenção

Interrupção da alimentação eléctrica

• Feche a torneira da água depois de cada lavagem. Esta operação serve para limitar o desgaste da instalação hídrica do aparelho e prevenir vazamentos.
• Tirar a ficha da tomada durante qualquer operação de limpeza e manutenção. Cuidados com a porta e o tambor da máquina
• Para evitar a formação de odores desagradáveis, deixar sempre entreaberta a porta de vidro. Controle do tubo de alimentação da água Limpeza Limpeza das partes exteriores Utilize um pano húmido ou um esmalte de silicone para limpar as superfícies exteriores do aparelho. Limpeza da porta de vidro Limpe regularmente a superfície interna do vidro da porta com um pano macio. O acúmulo de pó de sabão ou resíduos calcários da água pode causar vazamentos de água pela porta. Verifique o tubo de alimentação da água pelo menos uma vez por ano. É preciso trocá-lo imediatamente se apresentar rachaduras e fendas porque durante as lavagens precisa suportar fortes pressões que poderão provocar imprevistas quebras. ! Nunca utilize tubos já usados. Limpeza da gaveta doseadora e respectivos compartimentos Aconselhamos lavar periodicamente a gaveta doseadora. ! Evite rigorosamente a limpeza de partes da gaveta doseadora enquanto a máquina estiver a funcionar.

1. Tire a gaveta até o fim-decurso.

2. Carregue no botão de

desbloqueio da gaveta doseadora para removê-la (veja figura).

3. Limpe e seque a gaveta

doseadora, os sifões, a grade e o canal de saída do produto para amaciar (A). Lembre-se de limpar periodicamente a área do tubo de descarga (B).

empurrando-a até o fundo na sua específica sede. ! Não use produtos abrasivos, agentes desengordurantes, ácidos, lixívia ou solventes para o metal para limpar qualquer componente da máquina, pois poderiam danificá-la.

18/07/05, 10.31 Problemas e soluções Pode acontecer que a máquina não funcione. Antes de chamar a assistência técnica (veja Assistência), verifique que a anomalia não possa ser resolvida autonomamente referindo-se à seguinte lista: Problema: Possíveis causas / Solução: A máquina não começa a funcionar?

• A ficha não foi colocada na tomada eléctrica suficientemente a fundo para que possa fazer contato.
• Houve uma interrupção de corrente. O programa de lavagem não inicia?

• A porta de vidro não está bem fechada.
• O botão Liga/Desliga não foi carregado por ao menos 2 segundos.

• O botão Início/Anula não foi carregado por ao menos 2 segundos.

• A torneira da água não está aberta. A máquina não carrega água?

O tubo de alimentação da água não está ligado na torneira. O tubo está dobrado. A torneira da água não está aberta. Há falta de água. A água não chega com suficiente pressão.

• O botão Início/Anula não foi carregado por ao menos 2 segundos. A máquina carrega e descarrega água continuamente?

• O tubo de descarga não está instalado entre 65 e 100 cm. de altura do chão (veja Instalação).
• A ponta solta do tubo está submersa na água (veja Instalação).
• Da descarga na parede não foi sangrado o ar. Se depois destas verificações o problema não for resolvido, feche a torneira da água, desligue a máquina de lavar e secar e chame a assistência técnica. Se a morada encontrar-se nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a máquina carrega e descarrega água continuamente. Para eliminar este inconveniente, há a disposição no comércio apropriadas válvulas contra o efeito sifão. A máquina não descarrega ou não realiza centrifugação?

• Se a máquina não foi capaz de efectuar um correcto balanceamento da carga, adoptará uma centrifugação mais lenta, para evitar danos; todavia, as roupas ficarão mais húmidas que o normal.
• O tubo de descarga está dobrado (veja Instalação).
• O condutor do sistema de descarregamento está entupido.

Problemas e soluções

Problema: Possíveis causas / Solução: A máquina vibra muito durante a fase de centrifugação?

• Os dispositivos de fixação utilizados para o transporte não foram removidos correctamente (veja Instalação).
• A máquina não está nivelada (veja Instalação).
• A máquina está apertada entre móveis e parede (veja Instalação). A máquina está a vazar água?

• O tubo de alimentação da água não está bem enroscado (veja Instalação).
• A gaveta dos detergentes está entupida; limpá-la (veja Cuidados e manutenção).
• O tubo de descarga não está bem fixado (veja Instalação). A máquina produz demasiada espuma?

• O detergente não é adapto para a lavagem à máquina (deveria trazer a indicação “para máquinas de lavar roupa” ou “para lavar à mão e na máquina”, etc.).
• Foi usada uma quantidade excessiva de detergente. A máquina não seca?

• A torneira da água fria está aberta?
• Foi seleccionada a correcta configuração de temperatura/tempo?
• A roupa foi centrifugada no fim do programa de lavagem? Do caso contrário, seleccione a opção de centrifugação e secagem adapta ao tipo de tecido.
• A pressão da água está dentro dos limites? O LED Liga-Desliga/BLOQUEIO • Chame a assistência técnica, pois significa que há uma avaria. pisca rapidamente, PORTA junto a pelo menos outro LED? Da gaveta doseadora sai vapor.

• Não se trata de uma avaria. A máquina foi projectada de forma a poder emitir vapor da gaveta doseadora durante as lavagens com altas temperaturas. Este fenómeno pode-se verificar também durante a secagem (apenas para a Máquina de lavar e secar). A gaveta doseadora não se fecha, ou recolhe água no seu interior.

• Verifique se a gaveta está correctamente alinhada.
• Limpar a gaveta doseadora (veja Cuidados e manutenção). Uma parte do detergente ficou na gaveta.

• Verificar se a torneira de alimentação da água fria está completamente aberta (veja Instalação).
• Verifique que o tubo de alimentação da água fria não esteja dobrado.
• A pressão da água é muito baixa? (veja a tabela das características técnicas). As roupas estão quentes no fim • Verifique que o tubo de alimentação da água esteja ligado à torneira de alimentação da água fria e não àquela da água quente (veja Instalação, do programa. “Ligação à alimentação de água”).

18/07/05, 10.31 Assistência Antes de contactar a Assistência Técnica:

• Siga a guia para a resolução dos problemas para ver se é possível resolver o problema sozinho (veja Problemas e soluções).
• Caso contrário, desligue a máquina e chame o Centro de Assistência mais próximo. Dados para comunicar ao Centro de Assistência:
• nome, endereço e código postal.
• o modelo do aparelho (Mod.);
• o número de série (S/N) Estas informações encontram-se na etiqueta situada atrás da porta de vidro. Peças de reposição

Esta máquina de lavar e secar é um equipamento complexo. Procurar consertá-la pessoalmente ou fazendo-a consertar por pessoal não qualificado pode pôr em perigo a incolumidade das pessoas, danificar a máquina e fazer decair a garantia sobre as peças de reposição. Em caso de problemas com o uso desta máquina, contacte sempre um técnico autorizado. As peças de reposição foram projectadas especificadamente para este electrodoméstico e não devem ser usadas para outros fins.
