MANUAL DE USUARIO AMXXL 129 HOTPOINT

Desembalaje Quitar los dispositivos de fijación para el transporte Nivelación Conexiones hídricas Descarga y conexiones eléctricas Características técnicas Español Descripción de la Lavasecadora, 68-69 Panel de control LOS PILOTOS Puesta en marcha y programas, 70-73 Brevemente: cómo poner en marcha un programa Tabla de programas Regulación de la temperatura Regulación de la velocidad de centrifugado Opciones Función de la lavasecadora AMXXL 129 Detergentes y lavado, 74 Contenedor de detergente Preparación de la ropa para lavar Prendas especiales Precauciones y advertencias, 75 Seguridad general Eliminaciones Ahorro energético y respeto por el medio ambiente Cuidados y mantenimiento, 76 Cierre del agua e interrupción de la alimentación eléctrica Limpieza Cuidados de la puerta y del cesto de la máquina Control de los tubos de carga de agua Problemas y soluciones, 77-78 Asistencia, 79 Antes de llamar al Servicio de Asistencia Técnica Repuestos Tr7829sp_AMXXL129.p65

! Conserve este manual de instrucciones en un lugar seguro para realizar futuras consultas. En el caso de venta, mudanza o traslado de la máquina, controle que el manual de instrucciones acompañe siempre a la lavadora, para que el nuevo propietario pueda aprender su funcionamiento y sus características. ! Lea atentamente estas instrucciones porque contienen indicaciones muy importantes sobre la instalación, el uso y la seguridad. Desembalaje

1. Desembale la lavadora.

2. Verifique que la lavadora no haya sido dañada durante

el transporte. Si estuviera dañada no la instale y llame al revendedor. Quitar los dispositivos de fijación para el transporte IMPORTANTE: Siga estas instrucciones para quitar los DOS dispositivos de fijación utilizados para el transporte (para la correcta colocación, ver Descripción). Los pernos para el transporte están ubicados a ambos lados del panel posterior, AMBOS DEBEN ser quitados antes del uso uso. ! Si esta operación no se realiza, la máquina podría sufrir graves daños. Es fundamental que el perno y el distanciador utilizados para el transporte (ver la fig.) estén perfectamente íntegros en el momento en que se quitan.

1. Desenrosque el perno

utilizando una llave de 13 mm. Nivelación Regule las dos patas delanteras para nivelar y estabilizar la máquina. Si esto no se realiza, el funcionamiento puede resultar ruidoso. ! Regule primero la inclinación lateral y luego la inclinación desde adelante hacia atrás.

1. Desplace la lavadora hasta su ubicación definitiva.

- Tenga cuidado de no empotrar o enroscar las gomas.

2. Gire manualmente una sola o

ambas patas delanteras en sentido antihorario hasta el tope. Durante la regulación de las patas, utilice un nivel de burbuja para controlar la nivelación de la máquina, tanto lateral como longitudinal. - El resorte que se encuentra en cada pata impide el aflojamiento de la misma. ! Si la máquina se coloca sobre una alfombra o moqueta, regule las patas dejando el espacio suficiente para una buena aireación bajo la lavasecadora. Conexión a las tomas de agua Conexión del tubo de carga de agua. Recuerde que esta es una máquina de llenado en frío. ! Controle que en el interior del tapón del extremo del tubo haya una junta. Antes de efectuar las conexiones hídricas a la boca roscada de ¾ gas, permita que el agua fluya libremente desde el grifo de alimentación hasta que salga perfectamente limpia. Enrosque el extremo de carga con el tapón azul en el grifo de alimentación de agua fría.

2. DETENGA la operación cuando

se observan 3 roscas.

3. Para quitar el dispositivo, sujete

el perno, hágalo deslizar de costado y luego tire.

4. Por razones de seguridad,

introduzca uno de los tapones de plástico (suministrados con la máquina ) en el orificio. ! Repita los pasos 1 – 4 para quitar el segundo perno utilizado para el transporte. ! Los materiales del embalaje no son juguetes para los niños. Abra el grifo y verifique que no existan pérdidas: si es necesario, apriete la unión. ! Controle que el tubo no esté sometido a pliegues ni compresiones. ! La presión de agua en el grifo debe estar comprendida entre los valores indicados en la tabla de características técnicas (página siguiente). ! Si el tubo de carga de agua no es suficientemente largo, llame a un técnico cualificado o diríjase a un negocio especializado. ! Utilice siempre tubos nuevos. ! Controle el tubo de agua al menos una vez al año y sustitúyalo cuando detecte grietas o cortes ya que los tubos desgastados pueden partirse bajo la presión del agua.

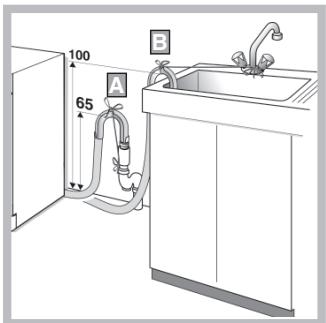

18/07/05, 10.16 Conexiones de la descarga A. Conecte el tubo de descarga, sin enroscarlo, a una tubería de descarga o a una descarga de pared fijada a una altura del piso comprendida entre 65 y 100 cm. Si es necesario, utilice la abrazadera curva.

B. Como alternativa, apóyelo en el borde de un fregadero, lavamanos o bañera, fijando el tubo suministrado, al grifo. ! El extremo libre del tubo nunca debe quedar sumergido en agua. ! No se aconseja recurrir a prolongaciones. Si no se puede evitar su uso, la prolongación debe tener el mismo diámetro del tubo original y no debe superar los 150 cm de longitud. Conexión eléctrica Antes de conectar la máquina a la toma de corriente eléctrica, verifique que:

• la toma de corriente posea una eficaz conexión a tierra conforme con las normas legales.
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la tabla de características técnicas (a la derecha).
• la tensión de alimentación esté comprendida entre los valores contenidos en la tabla de características técnicas (a la derecha).
• la toma sea compatible con el enchufe de la máquina. Si no es así, sustituya la toma o el enchufe. ! La máquina no debe ser instalada al aire libre, ni siquiera si el lugar está protegido ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas. ! Una vez completada la instalación de la máquina, la toma de corriente debe ser fácilmente accesible y debe estar conectada a una red de alimentación eléctrica adecuada. ! No utilice prolongaciones o tomas múltiples. ! El cable de alimentación no debe sufrir dobleces ni compresiones peligrosas. ! El cable de alimentación eléctrica debe ser sustituido únicamente por un técnico especializado. ! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas. El primer ciclo de lavado

Una vez que la máquina fue instalada y antes de utilizarla por primera vez, ponga en marcha un ciclo de lavado sin detergente y sin ropa, seleccionando el programa 90ºC sin prelavado.

CARACTERÍSTICAS TÉCNICAS

Modelo AMXXL 129 Dimensiones ancho 59,5 cm altura 85 cm profundidad 52,5 cm Capacidad de 1 a 7 kg. Conexiones eléctricas Voltaje de 220/240 voltios 50 Hz potencia absorbida 1700 – 2100 W Conexión a las tomas de agua presión máxima 1 MPa (10 bar) presión mínima 0,05 MPa (0,5 bar) capacidad del cesto 53 litros Velocidad de centrifugado Máxima 1200 r.p.m. Programas de control según la norma IEC456 programa 4 Lavado efectuado con una carga de 7 kg. Secado realizado con una carga de 5 kg. y uno de 2 kg. Esta máquina cumple con lo establecido por las siguientes Directivas de la Comunidad: -73/23/CEE del 19/02/73 (BajasTensiones) y sucesivas modificaciones - 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones

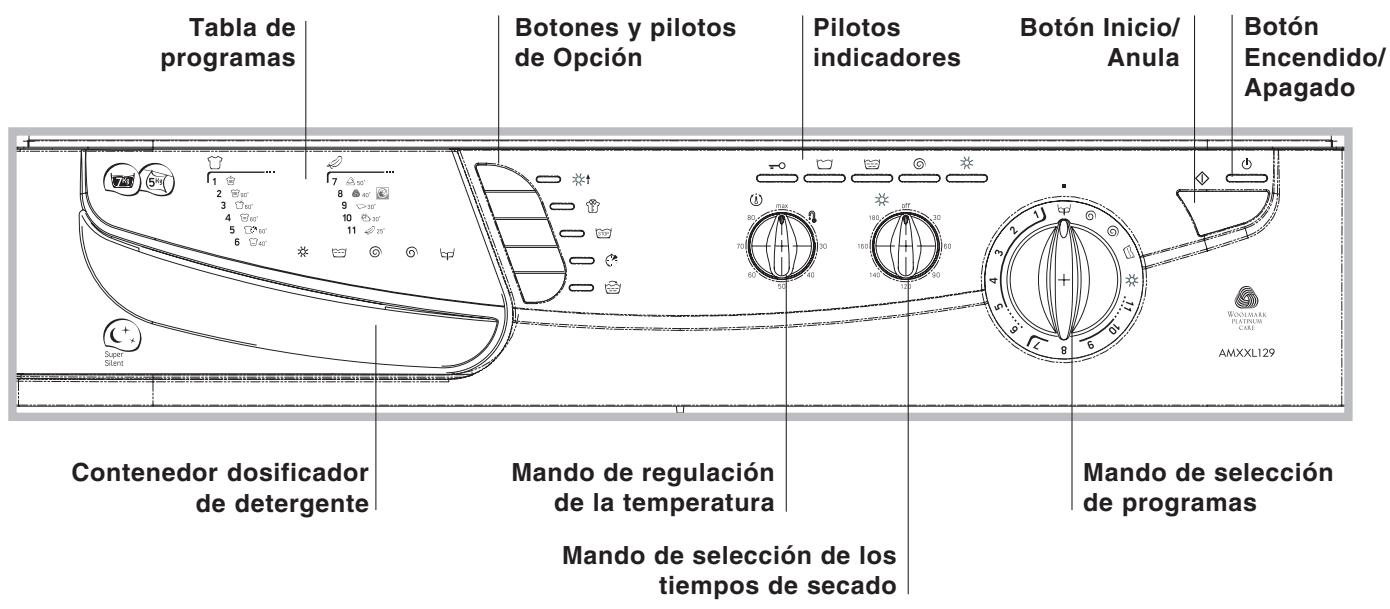

Panel de control Tabla de programas Contenedor dosificador de detergente Botones y pilotos de Opción Pilotos indicadores Botón Inicio/ Anula Botón Encendido/ Apagado Mando de selección de programas Mando de regulación de la temperatura Mando de selección de los tiempos de secado Contenedor dosificador de detergente: Para verter el detergente y el suavizante (ver Detergentes y lavado). Mando de selección de los tiempos de secado: Tabla de programas: Tabla práctica para consultar los distintos programas disponibles. Botón de Encendido/Apagado: apagar la lavasecadora. Botones Opción: Se utilizan para seleccionar las opciones disponibles (ver la Tabla de programas y Opciones). Botón Inicio/Anula: Pilotos de Opción: Cuando se selecciona una opción, el piloto correspondiente se ilumina. Mando de regulación de la temperatura: Para disminuir la temperatura de lavado de los programas seleccionados (ver la Tabla de programas y Opciones). Para elegir el tiempo de secado.

Para poner en marcha el programa o anularlo cuando se hayan realizado selecciones incorrectas. Mando de selección de programas: Se utiliza para seleccionar el programa deseado. El mando no se mueve durante todo el ciclo. Pilotos indicadores: Indican el bloqueo de la puerta (cuando el piloto está encendido, la puerta no se puede abrir) y la fase del programa en la que se encuentra la máquina (lavado, aclarado o centrifugado).

Tr7829sp_AMXXL129.p65 Para encender y 18/07/05, 10.16 LOS PILOTOS Botones y pilotos de Opción: PILOTO PROGRAMA EN CURSO: Lavado Aclarado Centrifugado Secado Estos pilotos indican el estado de avance del programa seleccionado. Una vez puesto en marcha el programa, se iluminará el piloto correspondiente a la primera fase del ciclo y, a medida que el programa avance, se encenderán secuencialmente los otros pilotos, hasta que finalice el programa. Cuando se selecciona una opción, el piloto correspondiente se ilumina.

• Si la opción seleccionada no es compatible con el programa elegido, el botón comenzará a centellear y la opción no se activará.
• Si se elige una opción incompatible con otra opción seleccionada precedentemente, quedará activada solamente la última opción seleccionada.

PILOTO DE ENCENDIDO/APAGADO Y

BLOQUEO DE LA PUERTA: Si este Piloto está encendido, indica que la puerta está bloqueada para impedir su apertura accidental y evitar daños. Para poder abrir la puerta espere hasta que el Piloto se apague.

Puesta en marcha y programas

Brevemente: cómo poner en marcha un programa de lavado

6. Presione el botón Inicio/Anula para poner en marcha

el programa. Funcionamiento de la máquina

• Para detener o cambiar el pr ograma: programa:

1. Presione el botón Inicio/Anula durante 3 segundos.

• Selección y puesta en mar cha de un pr ograma: marcha programa:

1. Presione el botón de Encendido/Apagado para

encender la lavasecadora.

2. Cargue la ropa y cierre la puerta.

3. Vierta el detergente y eventualmente el suavizante.

4. Gire el mando de selección hasta el programa que

5. Seleccione las opciones deseadas (ver Opciones).

2. Seleccione “Descarga”

selección de programas.

3. Una vez que la lavasecadora ha finalizado la descarga,

gire el mando de selección hasta el nuevo programa deseado. Podría ser necesario agregar detergente.

4. Presione el botón Inicio/Anula para poner en marcha

el programa. Tabla de programas Programas Temperatura Detergente Suavizante Duración del ciclo (minutos) Prelavado

Sólo prelavado. Blancos sumamente sucios (sábanas, manteles, etc.)

Lavado, aclarados, centrifugado intermedio y final Blancos y colores resistentes muy sucios

Lavado, aclarados, centrifugado intermedio y final Blancos y colores resistentes sucios

Lavado, aclarados, centrifugado intermedio y final Blancos y colores resistentes poco sucios

Lavado, aclarados y centrifugados delicados Tejidos muy delicados (seda, viscosa, etc.)

Lavado, aclarados y centrifugados delicados Blancos y colores resistentes poco sucios

Lavado, aclarados, centrifugado intermedio y final Tipos de tejidos y de suciedad Descripción del ciclo de lavado Algodón Sintéticos Colores resistentes (ropa de todo tipo poco sucia). Delicados Secado Algodón Seleccione la opción “Secado Intensivo” ALTA Máx. 180 Secado, centrifugado incluido BAJA Máx. 120 Secado delicado Secado Sintéticos Controle que la opción “Secado Intensivo” no haya sido seleccionada PARZIALIPROGRAMAS PARCIALES

Aclarados y centrifugación. Centrifugado rápido

Descarga y centrifugado enérgico Centrifugado delicado

Descarga y centrifugado delicado Descarga

Descarga Notas Para la función antiarrugas: ver Plancha fácil (página siguiente). Los datos contenidos en la tabla tienen un valor indicativo. Todas las duraciones de los ciclos son aproximadas.

18/07/05, 10.16 Personalizaciones Regulación de la temperatura Opciones Utilice el mando de Regulación de la Temperatura para disminuir la temperatura de lavado por debajo del valor máximo previsto por el programa elegido. Gire el mando de selección hasta la temperatura de lavado necesaria. Si se elige una temperatura de lavado superior a la prevista por el programa seleccionado, la modificación no se producirá. Para activar una opción:

1. pulse el botón correspondiente a la opción deseada

siguiendo la tabla que se muestra a continuación.

2. la opción está activada cuando el piloto

correspondiente está iluminado. Opción Secado Intensivo

• Si el botón centellea con frecuencia rápida significa que la opción correspondiente no se puede seleccionar para el programa en cuestión. Activa co n lo s program as Efecto Com entarios Fija la tem peratura máxima para el secado de prendas de algodón Active esta opción para secar a alta temperatura las prendas de algodón y déjela desactivada para secar las prendas sintéticas a una temperatura m ás baja 2, 3, 4, 5,

Esta opción disminuye la acción lavadora y la velocidad de centrifugado. Al finalizar el ciclo perm ite obtener las prendas menos arrugadas y, por lo tanto, m ás fáciles de planchar 3, 5, 7 Aclarado y centrifugado El program a se interrumpe al finalizar los aclarados, antes de efectuar el centrifugado Cuando el piloto de la función Parada con agua en la cuba comienza a centellear, com plete el centrifugado final presionando el botón Parada con agua en la cuba o el botón Inicio/Anula 2, 3, 4, 5, 7, 9 Aclarado y centrifugado Disminuye en un 30% aproximadam ente la duración del programa de lavado. Además de disminuir la duración del programa, esta opción reduce el consumo de energía. 2, 4, 7 Agrega otro aclarado. Active esta opción para mejorar el aclarado con un aclarado adicional completo. 2, 3, 4, 5, 6, 7 Plancha fácil Parada con agua en la cuba Lavado Rápido Aclarado Extra

Programa autónomo sólo secado: Opción de secado

1. Quite la ropa mojada y la esfera dosificadora que

podría estar en el cesto hasta dejar en la lavasecadora sólo la “Carga de secado” correcta (ver la tabla Secado). Cierre la puerta hasta escuchar el sonido (clic) que indica que se ha producido el bloqueo.

2. Gire el mando de selección hasta el programa de

(ver Programas). secado

3. Para el secado de prendas de algodón con la opción

Secado Intensivo, presione el correspondiente botón (ver Opciones): el piloto correspondiente indica que se ha producido la selección.

4. Seleccione el tiempo de secado necesario (ver Opción

de secado, más adelante).

5. Una vez realizadas todas las selecciones deseadas,

presione el botón Arranque/Anula. Se activará el bloqueo de la puerta.

6. Poco tiempo después que el programa ha finalizado,

se apagará el piloto de señalación “Bloqueo de la puerta” y la misma se podrá abrir. Programas de secado con tiempo: Siga este procedimiento para fijar la duración de secado más adecuada a la ropa que debe secar. - Gire el mando Tiempos de secado para fijar la duración deseada para el programa. - Es posible seleccionar un tiempo de secado máximo de 180 minutos. - Durante el secado, el mando no gira. - Al finalizar el programa, recuerde colocar el mando en la posición OFF. ! Recuerde que con el programa “Secado con tiempo”, es necesario seleccionar la opción Secado Intensivo para secar prendas no delicadas (por ej. Algodón). Tabla de Secado Carga de secado Fijación de la temperatura Fijación del tiempo* (aproximadamente) Algodón 5 kg ALTA máx. 3 horas Sintéticos 3 kg BAJA máx. 2 horas Tejido Programa

• para cargas más pequeñas, disminuya el tiempo de secado.
• Para hacer más eficiente el proceso de secado, se aconseja separar las cargas que se deben secar por tipo de tejido.

18/07/05, 10.16 Programa normal de lavado y secado:

1. Subdivida las prendas según sus características.

2. Cargue la lavasecadora, controlando que las prendas

no queden enganchadas en la puerta. Cierre la puerta, empujándola hasta escuchar el sonido característico (clic).

3. Vierta en el contenedor dosificador el detergente y

eventualmente el suavizante. Respete las dosis indicadas en las instrucciones de los fabricantes.

4. Presione el botón de Encendido/Apagado para

encender la lavasecadora. El Piloto EncendidoApagado/BLOQUEO DE LA PUERTA se encenderá.

5. Seleccione el programa de lavado deseado (ver

6. Si desea seleccionar las funciones de lavado

opcionales, presione los botones correspondientes. (ver tabla de Funciones). El Piloto correspondiente se encenderá para indicar que se ha realizado la selección.

7. Fije un tiempo de secado accionando el mando

8. Presione el botón Inicio/Anula para poner en marcha

el programa. - Durante la ejecución del programa, los pilotos “fase en curso” se encenderán para indicar las fases del ciclo del programa alcanzadas.

9. Al finalizar el programa, el PILOTO EncendidoApagado / BLOQUEO PUERTA comenzará a

centellear indicando que se puede abrir la puerta. Extraiga la ropa y deje la puerta semiabierta para permitir que se seque el cesto. Apague la lavasecadora presionando el botón de Encendido/ Apagado; se apagará también el Piloto EncendidoApagado/BLOQUEO DE LA PUERTA. Consejos útiles para el secado Prendas no adecuadas al secado en máquina: Información importante:

• Prendas que contienen el cógido ITCL.
• Prendas voluminosas, como plumones, cubrecamas, almohadas, los cuales se dilatan cuando se secan, obstaculizando la circulación de aire en el interior del aparato.
• Prendas que contienen revestimientos de plástico, gomaespuma o materiales análogos, como almohadas, cojines, anoraks de PVC o artículos que contienen sustancias inflamables (por ej. toallas contaminadas con tinte para el pelo).
• Fibra de vidrio (por ej. algunos tipos de cortinas).
• Prendas anteriormente sometidas a limpieza en seco. ! Al final del secado se realiza una fase de “enfriamiento” que permite disminuir las arrugas residuales en las prendas. ! Si se ha elegido un programa algodón, durante el secado se puede realizar un centrifugado. ! La función “Secado Automático” se puede utilizar tanto con el programa algodón (Secado Intensivo) como con el programa sintéticos (Secado Normal).

Contenedor de detergente ! Vierta en este contenedor exclusivamente los detergentes específicos; otros productos podrían causar daños o bloqueos.

detergente para prelavado. Valores máximos: 200 ml en polvo o 100 ml líquido

detergente para el lavado principal. Valores máximos: 400 ml en polvo o 200 ml líquido

Valor máximo: 120 ml Dosificación del detergente en polvo Para obtener resultados óptimos de lavado, mida la cantidad de detergente indicada por los fabricantes y viértala en el compartimento principal de detergente. Dosificación del detergente líquido Pero ¿Cuánto pesa la ropa?

sábana 400/500 g funda 150/200 g mantel 400/500 g albornoz 900/1.200 g toalla 150/250 g Woolmark Platinum Care Delicado como el lavado a mano. Ariston introdujo un nuevo estándar de prestaciones superiores reconocido por The Woolmark Company con la prestigiosa marca Woolmark Platinum Care. Busque el logo Woolmark Platinum Care en su lavadora para estar seguro de que podrá lavar tranquilamente y con resultados excelentes las prendas de lana que posean la etiqueta “lavar a mano” (M.00221). Seleccione el programa 8 para todas las prendas con la etiqueta “lavar a mano” y utilice el detergente adecuado. Para obtener los mejores resultados, utilice un detergente específico y no supere 1 kg. de carga. Se aconseja el uso de la esfera dosificadora de detergente suministrada por el fabricante del detergente. Agregado de suavizante Vierta la cantidad aconsejada de suavizante en el compartimento correspondiente. No supere la línea de llenado máximo. ograma 1) Prelavado (Pr (Programa Cuando se selecciona el programa 1, vierta el detergente tanto en el compartimento de prelavado como en el de lavado principal. ! Con el programa de prelavado 1, no utilice dosificadores que se introducen directamente en el cesto. Máximas dimensiones de carga

• Subdivida la ropa según los siguientes criterios: - tipo de tejido / símbolo en la etiqueta. - colores: separe las prendas de color y las blancas.
• Vacíe todos los bolsillos y controle que no haya botones que se puedan desprender.
• No supere los límites de peso indicados que se refieren a la carga de ropa seca: Tejidos resistentes : máx. 7kg Tejidos sintéticos : máx. 3kg Tejidos delicados : máx. 2kg Lana : máx. 1 kg ! Para evitar una disminución de las prestaciones de la máquina, NO la sobrecargue.

18/07/05, 10.16 Precauciones y advertencias ! Esta máquina fue diseñada y fabricada respetando las normas internacionales vigentes sobre seguridad. La siguiente información se refiere a la seguridad del usuario y, por lo tanto, debe ser leída atentamente. Seguridad general

• Tratar las manchas con un quitamanchas o sumergir las manchas secas en agua antes del lavado permite disminuir la necesidad de programar un lavado con agua caliente. Un programa a 60ºC en vez de 90ºC o uno a 40ºC en vez de 60ºC, permite ahorrar hasta un 50% de energía.

• Este aparato fue fabricado para uso doméstico, no profesional y sus funciones no se deben alterar.
• La máquina debe ser utilizada únicamente por adultos siguiendo las instrucciones contenidas en este manual.
• No toque la máquina descalzo o con las manos o pies mojados o húmedos.
• No tire el cable de alimentación para desenchufar el aparato. Sujete directamente el enchufe.
• No abra el contenedor de detergentes mientras la máquina está en funcionamiento.
• No toque el agua de descarga ya que puede alcanzar temperaturas elevadas.
• No fuerce nunca la puerta porque se podría dañar el mecanismo de seguridad que tiene como objetivo protegerla de aperturas accidentales.
• En caso de mal funcionamiento, no acceda a los mecanismos internos para intentar reparar la máquina.
• Impida que los niños se acerquen a la máquina mientras está en funcionamiento.
• Durante el lavado, la puerta tiende a sobrecalentarse.
• Si debe ser trasladada, deberán intervenir dos o más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada.
• Antes de introducir la ropa en la máquina, controle que el cesto esté vacío.

• Para evitar derroches inútiles y proteger el medio ambiente, utilice la cantidad de detergente correcta según la dureza del agua, el grado de suciedad de las prendas y la cantidad de ropa que debe lavar: aún siendo biodegradables, los detergentes contienen ingredientes que pueden alterar el equilibrio natural del medio ambiente. Evite además, si es posible, el uso de suavizantes. Ahorro energético y respeto por el medio ambiente Electrodomésticos viejos en desuso Tecnología con bajo consumo energético Si desde la puerta se nota una cantidad de agua particularmente pequeña es porque, gracias a la innovadora tecnología Ariston, la máquina requiere menos de la mitad de agua con respecto a los métodos tradicionales para obtener los mismos resultados: un objetivo logrado para contribuir con el respeto por el medio ambiente. Cómo ahorrar detergente, agua, energía y tiempo
• Para evitar que se derrochen recursos, la máquina se debería utilizar siempre con carga completa. Una carga completa en lugar de dos medias cargas permite ahorrar hasta el 50% de energía.
• El prelavado es necesario únicamente para prendas excepcionalmente sucias. Si se evita un prelavado inútil, se ahorra detergente, tiempo, agua y entre el 5 y el 15% de energía.

• Utilizando la máquina en la noche o en las primeras horas de la mañana, se contribuye a disminuir la carga máxima de la red de distribución de la energía eléctrica.
• Si está previsto realizar también la fase de secado, seleccione una velocidad de centrifugado alta. Lograr que la ropa contenga la mínima cantidad indispensable de agua permite ahorrar tiempo y dinero en la operación de secado. Eliminaciones
• Eliminación del material de embalaje: respete las normas locales para permitir que se reutilice el embalaje.
• Eliminación de una vieja máquina: antes de disponer el desguace del electrodoméstico, corte el cable de alimentación eléctrica y desprenda la puerta. La norma Europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), indica que los electrodomésticos no deben ser eliminados de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar el porcentaje de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada. Para mayor información sobre la correcta eliminación de los electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Cuidados y mantenimiento

Interrupción de la alimentación eléctrica Cuidados de la puerta y del cesto de la máquina

• Cierre la toma de agua al finalizar cada lavado. Esta precaución sirve para limitar el desgaste de la instalación hídrica del aparato y para prevenir pérdidas.
• Desenchufe el aparato durante cualquier operación de limpieza y mantenimiento.

• Para evitar la formación de malos olores, deje siempre la puerta semicerrada. Limpieza Limpieza externa Utilice un paño húmedo o un esmalte silicónico para limpiar las superficies externas del aparato. Limpieza del vidrio de la puerta Control del tubo de carga de agua Controle el tubo de carga de agua al menos una vez al año. Si presenta grietas o cortes debe ser sustituido de inmediato ya que durante los lavados debe soportar fuertes presiones que podrían provocar roturas repentinas. ! No utilice nunca tubos ya usados. Limpie regularmente la superficie interna del vidrio de la puerta con un paño suave. La acumulación de polvo de jabón o de residuos calcáreos del agua puede provocar pérdidas de agua por la puerta. Limpieza del contenedor dosificador y de los correspondientes compartimentos Se aconseja lavar periódicamente el contenedor dosificador. ! Evite siempre limpiar las partes del contenedor dosificador mientras la máquina está en funcionamiento.

1. Extraiga el contenedor hasta el

2. Pulse el botón de desbloqueo

del contenedor dosificador para extraerlo (ver la figura).

3. Limpie y seque el contenedor

dosificador, los sifones, la rejilla y el canal de salida del suavizante (A). Recuerde además limpiar periódicamente la zona del tubo de descarga (B).

4. Vuelva a introducir el contenedor dosificador en su

lugar empujándolo hasta el fondo. ! No utilice productos abrasivos, agentes desengrasantes, ácidos, lejía, ni esmaltes para metal para la limpieza de cualquier componente de la máquina porque podrían dañarla.

18/07/05, 10.16 Problemas y soluciones Puede suceder que la máquina no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), compruebe que la anomalía no pueda ser resuelta por Ud. mismo, consultando la siguiente lista:

Problema: Posibles causas / Solución: ¿La máquina no arranca?

• El enchufe no está introducido lo suficiente en la toma de corriente de pared como para hacer contacto.
• Se produjo una interrupción de corriente. ¿El programa de lavado no comienza?

• La puerta está mal cerrada.
• El botón Encendido/Apagado segundos.
• El botón Inicio/Anula no fue presionado durante al menos 2 no fue presionado durante al menos 2 segundos.

• El grifo de agua no está abierto. ¿La máquina no carga agua?

El tubo de carga de agua no está conectado a la toma. El tubo está plegado. La toma de agua no está abierta. Falta agua. El agua no llega con suficiente presión.

• El botón Inicio/Anula no fue presionado durante al menos 2 segundos. ¿La máquina carga y descarga agua continuamente?

• El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver Instalación).
• El extremo libre del tubo está sumergido en agua (ver Instalación).
• La descarga de pared no posee un respiradero. Si después de haber realizado estas verificaciones, el problema no se resuelve, cierre el grifo de agua, apague la máquina y llame al Servicio de Asistencia Técnica. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, en ese caso la máquina carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje. ¿La máquina no descarga o no centrifuga?

• Si la máquina no es capaz de efectuar un correcto equilibrado de la carga, realizará un centrifugado más lento antes que producir un daño; en consecuencia, las prendas resultarán más húmedas.
• El tubo de descarga está plegado (ver Instalación).
• La tubería de descarga está obstruida.

18/07/05, 15.24 Problemas y soluciones

Problema: Posibles causas / Solución: ¿La máquina vibra mucho durante el centrifugado?

• Los dispositivos de fijación utilizados para el transporte no fueron correctamente eliminados (ver Instalación).
• La máquina no está instalada en un lugar perfectamente plano (ver Instalación).
• Existe muy poco espacio entre la máquina, los muebles y las paredes (ver Instalación). ¿La máquina pierde agua?

• El tubo de carga de agua no está enroscado correctamente (ver Instalación).
• El contenedor dosificador de detergentes está obstruido; límpielo (ver Cuidados y mantenimiento).
• El tubo de descarga no está bien fijado (ver Instalación). ¿La máquina produce demasiada espuma?

• El detergente no es adecuado para lavar en máquina (debería contener la indicación “para lavadora” o “para lavado a mano y en lavadora”, etc.)
• Se utilizó una cantidad excesiva de detergente. ¿La máquina no seca?

• ¿La toma de agua fría está abierta?
• ¿Se han seleccionado los valores correctos de temperatura y tiempo?
• ¿La ropa ha sido centrifugada al finalizar el programa de lavado? Si no es así, seleccione la opción centrifugado y secado adecuada al tipo de tejido.
• ¿La presión de agua está comprendida dentro de los límites? ¿El Piloto Encendido-Apagado/

BLOQUEO DE LA PUERTA

centellea rápidamente junto con, al menos, otro piloto?

• Llame al servicio de asistencia técnica porque significa que se ha producido una avería. Del contenedor dosificador sale • No se trata de una avería. La máquina está diseñada para poder desprender vapor desde el contenedor dosificador durante los lavados a altas vapor. temperaturas. Este fenómeno se puede producir también durante el secado (sólo Lavasecadora). El contenedor dosificador no se • Controle que el contenedor esté correctamente alineado. cierra o recoge agua en su
• Limpie el contenedor dosificador (ver Cuidados y mantenimiento). interior. Una parte del detergente permanece en el contenedor.

• Controle que el grifo de alimentación de agua fría esté completamente abierto (ver Instalación).
• Controle que el tubo de carga de agua fría no esté plegado.
• ¿La presión del agua es demasiado baja? (ver la tabla de características técnicas). Las prendas están calientes al finalizar el programa.

• Verifique que el tubo de carga de agua esté conectado al grifo de alimentación de agua fría y no al de agua caliente (ver Instalación, “Conexión a las tomas de agua”).

18/07/05, 15.24 Asistencia Antes de llamar al Servicio de Asistencia Técnica

• Siga la guía para la resolución de problemas, porque le permitirá saber si es posible resolver la avería personalmente (ver Problemas y soluciones).
• Si no puede hacerlo, apague la máquina y llame al centro de asistencia técnica más cercano. Datos que debe comunicar al Centro de asistencia técnica:
• nombre, dirección y código postal.
• el modelo del aparato (Mod.).
• el número de serie (S/N ). Esta información se encuentra en la etiqueta de datos aplicada en la puerta. Repuestos

Esta lavasecadora es una máquina compleja. Intentando repararla personalmente o encargando su reparación a personal no especializado, se puede poner en riesgo la seguridad de las personas, dañar la máquina y hacer caducar la garantía. Si tiene problemas durante el uso de esta máquina, llame siempre a un técnico autorizado. Los repuestos fueron diseñados especialmente para este electrodoméstico y no se pueden utilizar para otras finalidades.

2. Seleccione “Descarga”

específico selector.

• Fibra de vidro (por ex. alguns tipos de cortinas).
