WDD 10760BX EU - Lavadora secadora HOTPOINT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora secadora
Marca	Hotpoint
Modelo	WDD 10760BX EU
Dimensiones (L x H x P)	59,5 cm x 85 cm x 60,5 cm
Capacidad de lavado	10 kg
Capacidad de secado	7 kg
Velocidad de centrifugado máxima	1600 rpm
Volumen del tambor	71 litros
Presión de agua	0,05 – 1 MPa (0,5 – 10 bar)
Tensión de alimentación	Ver placa de características
Programas	Algodón, Sintéticos, Lana, Ultra delicado, Anti-manchas, Lavado y secado rápido (45 min), Autolimpieza
Opciones	Salida diferida, Secado (niveles o temporizado), Intensidad de lavado, Aclarado adicional, Eco, Bloqueo de teclas
Consumo en espera	0,5 W
Consumo en modo encendido	8 W
Nivel sonoro (centrifugado)	No especificado en el manual
Clase energética	No especificado en el manual
Mantenimiento y limpieza	Limpieza exterior con paño húmedo; programa Autolimpieza cada 40 ciclos; limpieza del cajón de detergente; limpieza de la bomba (desmontaje del panel)
Seguridad	Seguridad infantil (bloqueo de teclas), bloqueo de puerta, parada automática en caso de problema
Piezas de repuesto	No especificado en el manual
Reparabilidad	Llamar a un técnico autorizado; no intentar reparar usted mismo

Preguntas frecuentes - WDD 10760BX EU HOTPOINT

¿Cómo instalar correctamente mi lavadora secadora Hotpoint WDD 10760BX EU?

Desembale el aparato y retire los tornillos de transporte. Nivelelo girando las patas delanteras. Conecte la manguera de entrada de agua a un grifo de agua fría (rosca 3/4 de gas) y la manguera de desagüe a una salida situada entre 65 y 100 cm del suelo. Enchufe a una toma con tierra. Realice un primer ciclo en vacío con detergente (programa Autolimpieza).

¿Qué hacer si la lavadora no enciende?

Verifique que el enchufe esté bien conectado y que la toma tenga corriente. Asegúrese de que la puerta esté correctamente cerrada. Si todo está en orden, presione el botón ON/OFF. En caso de corte de luz, espere a que se restablezca la corriente.

¿Cómo limpiar el filtro de la bomba?

Desenchufe el aparato y espere a que termine el ciclo. Desmonte el panel frontal con un destornillador. Desatornille la tapa de la bomba en sentido antihorario (puede salir un poco de agua). Limpie el interior y vuelva a montar.

¿Qué detergentes usar y cómo dosificarlos?

Use un detergente especial para lavadora (en polvo o líquido). Vierta el detergente de prelavado en el compartimento 1, el detergente de lavado en el compartimento 2, el suavizante en el compartimento 3. Para la lejía, use el compartimento adicional 4. Respete las dosis indicadas en el envase; un exceso de detergente provoca espuma y ensucia el aparato.

¿Cómo seleccionar un programa de secado?

Después de elegir un programa de lavado, presione el botón SECADO. Puede elegir un nivel de secado (Para planchar, En percha, Para guardar, Intensivo) o un tiempo (20 a 180 min). El ciclo de enfriamiento final es automático. No supere la carga máxima de secado (7 kg).

¿Qué hacer si la lavadora no desagua?

Verifique que la manguera de desagüe no esté doblada u obstruida. Asegúrese de que esté instalada a una altura de 65 a 100 cm del suelo. Si el programa no incluye desagüe, seleccione un programa de desagüe/centrifugado. Limpie el filtro de la bomba si es necesario.

¿Cómo usar la función de salida diferida?

Seleccione el programa deseado, luego presione el botón SALIDA DIFERIDA para elegir el retardo (en horas). La pantalla muestra el tiempo restante antes del inicio. Para cancelar, presione hasta que aparezca OFF. La puerta permanece bloqueada durante el retardo.

¿Por qué mi ropa sale húmeda después del secado?

Verifique que haya seleccionado un ciclo de secado y no solo lavado. La carga no debe superar 7 kg. Si el secado es insuficiente, elija un nivel más alto (Intensivo) o un tiempo más largo. Asegúrese de que el grifo de agua esté abierto durante el secado.

¿Cómo abrir manualmente la puerta en caso de corte de luz?

Desenchufe el aparato. Vacíe el agua sobrante a través de la manguera de desagüe. Desmonte el panel frontal. Tire de la lengüeta de plástico hacia usted hasta que se suelte, luego abra la puerta. Vuelva a montar el panel.

¿Qué objetos no poner en la secadora?

Nunca seque artículos con disolventes inflamables, gomaespuma, textiles impermeables o ropa sin lavar. Revise los bolsillos: retire encendedores, cerillas, monedas. Respete las instrucciones de las etiquetas.

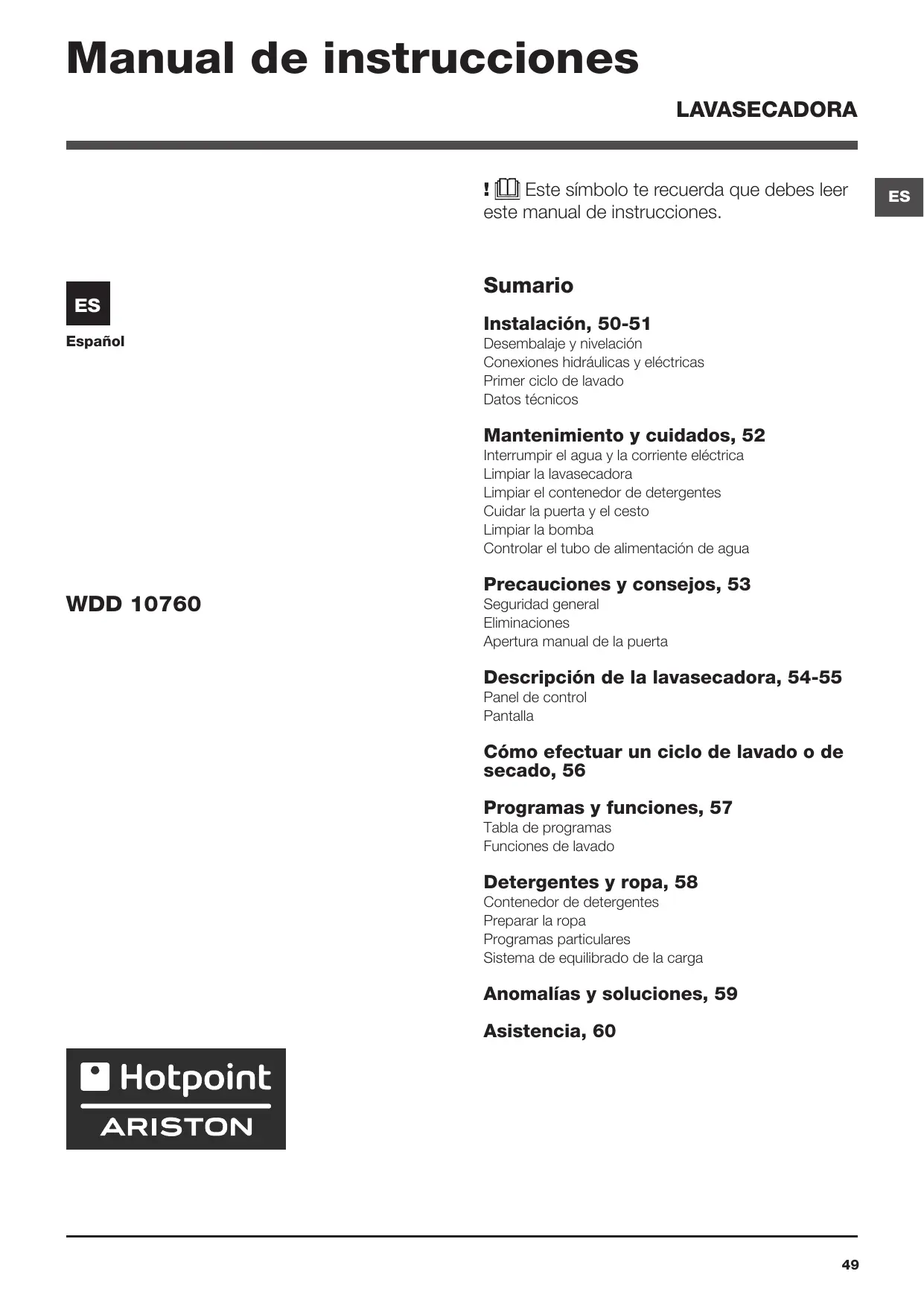

MANUAL DE USUARIO WDD 10760BX EU HOTPOINT

Este símbolo te recuerda que debes leer este manual de instrucciones.

Sumario

Instalación, 50-51

Desembalaje y nivelación

Conexiones hidráulicas y eléctricas

Primer ciclo de lavado

Datos técnicos

Mantenimiento y cuidados, 52

Interrumpir el agua y la corriente eléctrica

Limpiar la lavasecadora

Limpiar el contenedor de detergentes

Cuidar la puerta y el cesto

Limpiar la bomba

Controlar el tubo de alimentación de agua

WDD 10760

Precauciones y consejos, 53

Seguridad general

Eliminaciones

Apertura manual de la puerta

Descripción de la lavasecadora, 54-55

Panel de control

Pantalla

Cómo efectuar un ciclo de lavado o de secado, 56

Programas y unidades, 57

Tabla de programas

Funciones de lavado

Detergentes y ropa, 58

Contenedor de detergentes

Preparar la ropa

Programas particulares

Sistema de equilibrado de la energía

Anomalías y soluciones, 59

Asistencia, 60

ES

¡Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, cesión o traslado, verifique que permanezca junto con la lavasecadora para informar al nuevo propietario sobre el funcionamiento y brindar las correspondientes advertencias. ¡Lea atentamente las instrucciones: ellas contienen importante información sobre la instalación, el uso y la seguridad.

Desembalaje y nivelación

Desembalaje

1. Desembale la lavasecadora.
2. Controle que la lavasecadora no haya sufrido daños durante el transporte. Si estuviera dañada, no la conecte y llame al revendedor.

1. Quite los 4 tornillos de protección para el transporte y la arandela de goma con el correspondiente distanciador ubicados en la parte posterior (ver la figura).
2. Cubra los orificios con los tapones de plástico suministrados con el aparato.
3. Conserve todas las piezas: cuando la lavasecadora deba ser transportada nuevamente, deberán volver a colocarse.

¡Los embalajes no son juguetes para los niños.

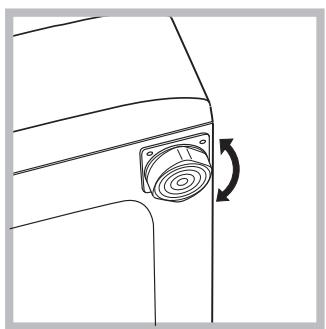

Nivelación

1. Instale la lavasecadora sobre un piso plano y rígido, sin apoyarla en las paredes, muebles ni en ningún otro aparato.

1. Si el piso no está perfectamente horizontal, compense las irregularidades desenroscando o enroscando las patas delanteras (ver la figura); el ángulo de inclinación medido sobre la superficie de trabajo no debe superar los 2°.

Una correcta nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala sobre moquetas o alfombras, regule los pies para conservar debajo de la lavasecadora un espacio suficiente para la ventilación.

Conexiones hidráulicas y eléctricas

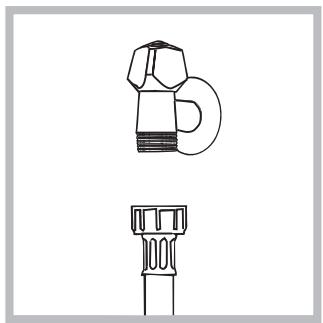

Conexión del tubo de alimentación de agua

1. Conecte el tubo enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas (ver la figura). Antes de conectarlo, haga correr el agua hasta que esté limpia.

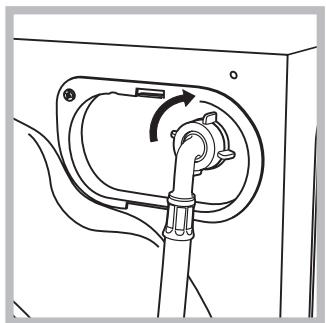

1. Conecte el tubo de alimentación a la lavasecadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la figura).
2. Controle que en el tubo no haya pliegues ni estrangulaciones. ¡La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos Técnicos (ver la página correspondiente). ¡Si la longitud del tubo de alimentación no es suficiente, diríjase a un servicio especializado o a un técnico autorizado. ¡No utilice nunca tubos ya usados. ¡Utilice los suministrados con la máquina.

Conexión del tubo de descarga

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga o a una descarga de pared colocadas a una altura del piso entre 65 y 100 cm;

o apóyelo en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato al grifo (ver la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua.

¡No se aconseja utilizar tubos de prolongación; si fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:

• la toma tenga la conexión a tierra y haya sido hecha según las normas legales;
• la toma sea capaz de soportar la energía máxima de potencia de la máquina indicada en la tabla de datos técnicos (ver al costado);
• la tensión de alimentación esté comprendida dentro de los valores indicados en la tabla de datos técnicos (ver al costado);
• la toma sea compatible con el enchufe de la lavasecadora. Si no es así, sustituya la toma o el enchufe.

¡La lavasecadora no debe ser instalada al aire libre, ni siquiera si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas! Una vez instalada la lavasecadora, la toma de corriente debe ser fácilmente accesible. ¡No utilice prolongaciones ni conexiones múltiples!

¡El cable no debe estar plegado ni sufrir compresiones! ¡El cable de alimentación debe ser sustituido solo por técnicos autorizados!

¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas.

Primer ciclo de lavado

Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa "Auto Limpieza".

Datas技术和inos
Modelo	WDD 10760
Dimensiónes	ancho 59.5 cm altura 85 cm profundidad 60,5 cm
Capacidad	de 1 a 10 kg para el lavado de 1 a 7 kg para el secado
Conexiones electricas	ver la placá de charactrística-cas��eñcas aplicada en la这其中aquina
Conexiones hidricas	presión maximala 1 MPa (10 bar) presión mínma 0,05 MPa (0,5 bar) capacidad del cesto 71 litros
Velocidad decentrifugado	máxima 1600 r.p.m.
Programas de controlsegún la re-glamentosEN 50229	lavado: programa 2; temperatura 60°C (2° vez que se presiona el botón); efec-tuado con 10 kg. de energia. secado: el secado de la energia menor debe realizar-se selecciónando el nivel de secado EXTRA, la energia de ropa se debe componer de 3 sábanas, 2 fundas y 1 toalla; el secado de la energia que queda debe realizarse selecciónan-do el nivel de secado EXTRA.
CE	Esta Máquina cumple con lo establishido por las siguientes Directivas de la Comunidad: -2004/108/CE (Compatible-Dad Electromagnética) -2012/19/EU - WEEE -2006/95/CE (Baja Tensión)

Mantenimiento y cuidados

Interrumpir el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado. De este modo se limita el desgaste de la instalación hidráulica de la lavasecadora y se elimina el peligro de pérdidas.
• Desenchufe la máquina cuando la ceda de limpiar y durante los trabajos de mantenimiento.

Limpiar la lavasecadora

• La parte externa y las partes de goma se limpian con un paño húmedo.
• La parte externa y las partes de goma se limpian con un paño húmedo.
• La parte externa y las partes de goma se limpian con un paño húmedo.
• La parte externa y las partes de goma se limpian con un paño húmedo.
• La parte externa y las partes de goma se limpian con un paño húmedo.
• La parte externa y las partes de goma se limpian con un paño húmedo.

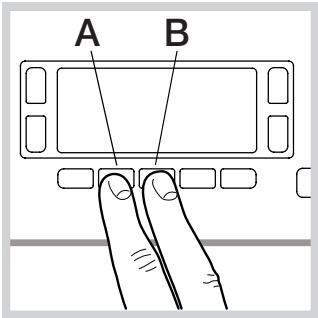

• La lavasecadora posee un programa de “Auto Limpieza” de su interior que se debe realizar sin ningún tipo de energía en el cesto.

El detergente (en un 10% de la cantidad aconsejada para prendas poco sucias) o algunos aditivos especiales para la limpieza de la ropa se podrán utilizar como coadyuvantes en el programa de lavado. Se aconseja efectuar el programa de limpieza cada 40 ciclos de lavado. Para activar el programa, pulse simultáneamente los botones A y B durante 5 segundos (ver la figura). El programa comenzará automáticamente y tendrá una duración de 70 minutos aproximadamente. Para detener el ciclo presione el botón START/PAUSE.

Limpiar el contenedor de detergentes

Extraiga el contenedor levantándolo y tirándolo hacia fuera (ver la figura).

Lávelo bajo el agua corriente; esta limpieza se debe realizar frecuentemente.

Cuidar la puerta y el cesto

• Deje siempre semicerrada la puerta para evitar que se formen malos olores.

Limpiar la bomba

La lavasecadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma.

¡Verifique que el ciclo de lavado haya terminado y desenchufe la máquina.

Para acceder a la precámara:

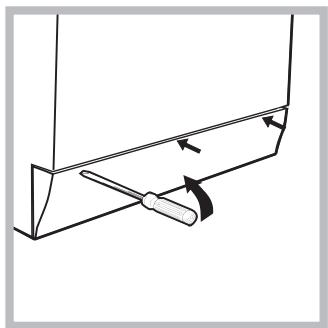

1. quite el panel que cubre la parte delantera de la lavasecadora con la ayuda de un destornillador (ver la figura);

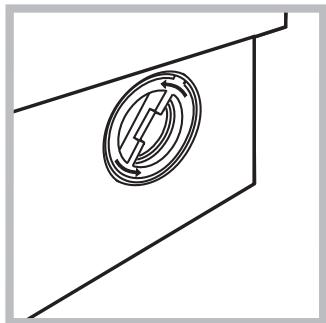

1. desenrosque la tapa girándola en sentido antihorario (ver la figura): es normal que se vuelque un poco de agua;
2. limpie con cuidado el interior;
3. vuelva a enroscar la tapa;
4. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Controlar el tubo de alimentación de agua

Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas.

¡No utilice nunca tubos ya usados.

¡La lavasecadora fue proyectada y fabricada en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de calidad y deben ser leídas atentamente.

Seguridad general

• Este aparato ha sido fabricado para un uso de tipo doméstico exclusivamente.
• Este aparato puede ser utilizado por niños de 8 años o más y por personas con capacidades físicas, sensoriales o mentales disminuidas o con experiencia y conocimientos insuficientes, siempre que sean supervisados o que hayan recibido una adecuada formación sobre el uso del aparato de forma segura y conozcan los peligros derivados del mismo. Los niños no deben jugar con el aparato. El mantenimiento y la limpieza no deben ser realizados por niños sin supervisión.
• No secar prendas no lavadas.
• Las prendas sucias con sustancias como aceite de cocina, acetona, alcohol, gasolina, kerosén, quitamanchas, trementina, cera o sustancias para quitarlas, deben lavarse con agua caliente con una cantidad mayor de detergente antes de secarlas en la secadora.
• Objetos como la goma expandida (látex), las gorras de ducha, los materiales textiles impermeables, los artículos con un lado de goma y las prendas o cojines que tienen partes de látex no deben secarse en la secadora.
• Suavizantes o productos similares deben emplearse de acuerdo con las instrucciones del fabricante.
• La parte final de un ciclo de la secadora se realiza sin calor (ciclo de enfriamiento) para garantizar que los artículos no se dañen.

ATENCIÓN: Nunca detener una secadora antes de que finalice el programa de secado. En este caso, sacar con rapidez todas las prendas y colgarlas para enfriarlas con celeridad.

• No toque la máquina con los pies desnudos ni con las manos o los pies mojados o húmedos.
• No desenchufe la máquina tirando del cable, sino tomando el enchufe.
• No toque el agua de descarga porque pueda alcanzar temperaturas elevadas.
• Nunca fuerce la puerta: podría dañarse el mecanismo de seguridad que la protege de aperturas accidentales.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación.
• Controle siempre que los niños no se acerquen a la máquina cuando está en funcionamiento.
• Si debe ser trasladada, deberán intervenir dos o más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada.
• Antes de introducir la ropa, controle que el cesto está vacío.
• Durante el secado, la puerta tiende a calentarse.
• No seque ropa lavada con solventes inflamables (por ej. tricloroetileno).
• No seque gomaespuma o elastómeros análogos.
• Verifique que, durante las fases de secado, el grifo de agua está abierto.
• Los niños de edad inferior a 3 años deben tenerse alejados de la secadora en ausencia de vigilancia constante.
• Vacíe los bolsillos de todos los objetos, como encendedores o fósforos.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de este modo, los embalajes podrán volver a ser reciclados.
• La norma europea 2012/19/UE - RAEE sobre la eliminación de aparatos eléctricos y electrónicos, indica que los electrodomésticos no deben ser eliminados de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar el porcentaje de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El significado de la papelera tachada se encontrará en todos los productos para recordar la obligación de recolección separada. Para mayor información sobre la correcta eliminación de los electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Apertura manual de la puerta

Si desea sacar la ropa de la lavasecadora y no es posible abrir la puerta debido a un corte de energía eléctrica, proceda del siguiente modo:

1. Desenchufe la máquina.
2. Verifique que el nivel de agua en el interior de la máquina sea inferior al hueco de la puerta; si no es así, extraiga el agua en exceso utilizando el tubo de descarga y recogiéndola en un balde como se indica en la figura.

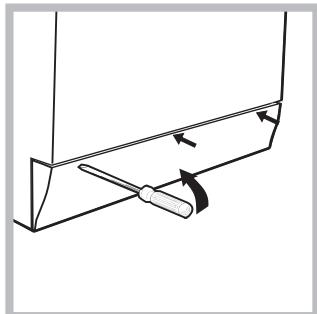

1. Quite el panel de cobertura delantero de la lavasecadora con la ayuda de un destornillador (ver la figura).

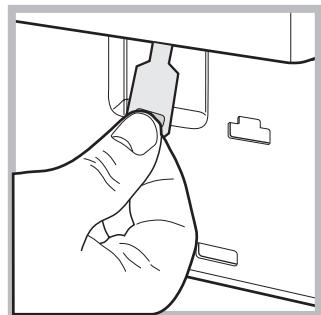

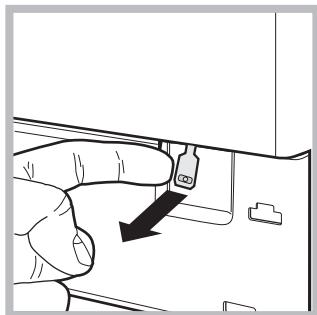

1. Utilizando la lengüeta indicada en la figura, tire hacia fuera hasta liberar la varilla de plástico del retén; posteriormente tire hacia abajo y simultáneamente abra la puerta.
2. Vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

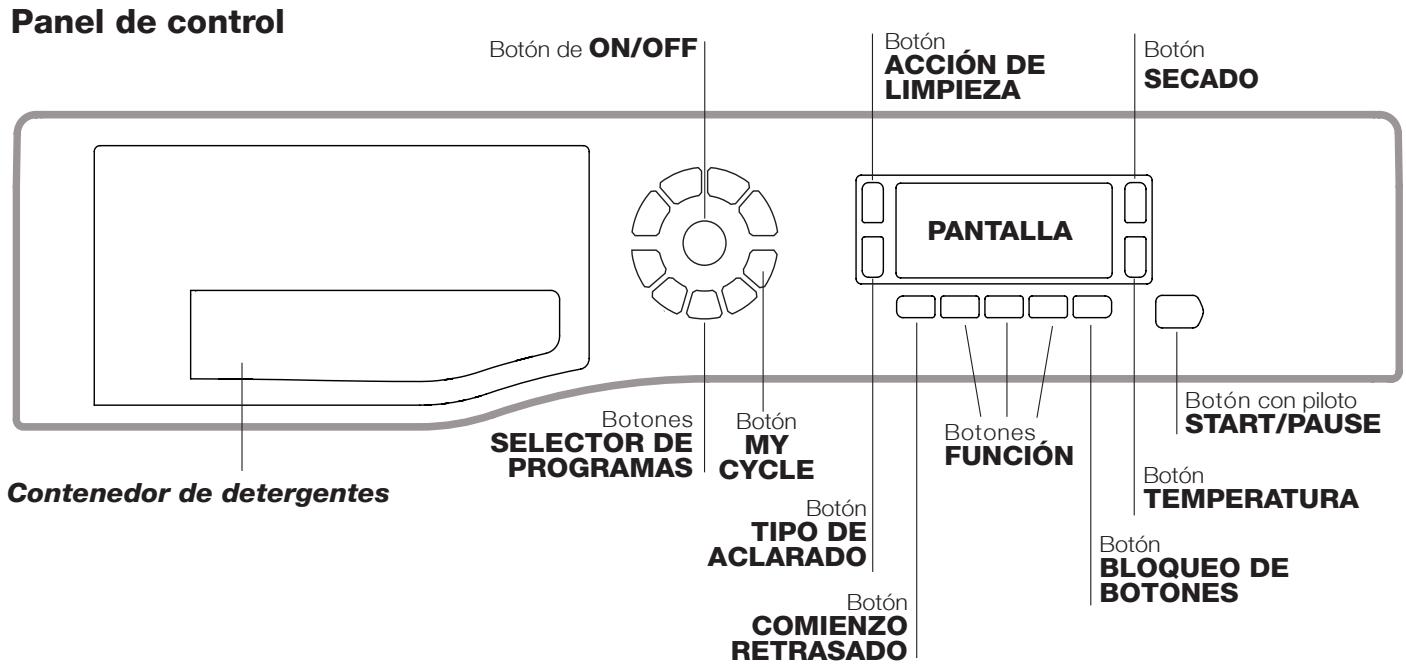

Descripción de la lavasecadora

Contenedor de detergentes: para cargar detergentes y aditivos (ver "Detergentes y ropa").

Botón ON/OFF: presione brevemente el botón para encender o apagar la máquina. El piloto START/PAUSE que centellea lentamente de color verde indica que la máquina está encendida. Para apagar la lavasecadora durante el lavado, es necesario tener presionado el botón durante más tiempo, aproximadamente 3 seg.; si se presiona en forma más breve o accidental, la máquina no se apagará. Si la máquina se apaga durante un lavado en curso, dicho lavado se anulará.

Botones SELECTOR DE PROGRAMAS: para seleccionar el programa deseado (ver "Tabla de programas").

Botón MY CYCLE: mantenga presionado el botón para memorizar un ciclo y las personalizaciones deseadas. Para llamar un ciclo previamente memorizado, presione el botón MY CYCLE.

Botones FUNCIÓN: presione el botón para seleccionar la función deseada. En la pantalla se iluminará el piloto correspondiente.

Botón ACCIÓN DE LIMPIEZA: pulse este botón para seleccionar la intensidad de lavado deseada.

Botón TIPO DE ACLARADO: pulse este botón para seleccionar el tipo de aclarado deseado.

Botón SECADO: para seleccionar el secado deseado.

Botón TEMPERATURA: presiónelo para disminuir la temperatura; el valor se indica en la pantalla.

Botón BLOQUEO DE BOTONES: para activar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente. El símbolo encendido indica que el panel de control está bloqueado. De este modo, se evitan modificaciones accidentales de los programas, sobre todo si en la casa hay niños. Para desactivar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente.

Botón COMIENZO RETRASADO: presiónelo para seleccionar el comienzo retrasado del programa elegido. El retraso se indica en la pantalla.

Botón con piloto START/PAUSE: cuando el piloto verde centellea lentamente, presione el botón para que comience el lavado. Una vez que el ciclo ha comenzado, el piloto se mantiene fijo. Para poner en pausa el lavado, presione nuevamente el botón; el piloto centelleará con un color anaranjado. Si el símbolo =0 no está iluminado, se abrirá la puerta. Para que el lavado se reanude a partir del momento en el que fue interrumpido, presione nuevamente el botón.

Modalidad de stand by

Esta lavasecadora está en conformidad con las normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionar, se activa pasados aproximadamente 30 horas. Presionar brevemente el botón ON/OFF y esperar que la máquina se active.

Consumo en off-mode: 0,5 W

Consumo en Left-on: 8 W

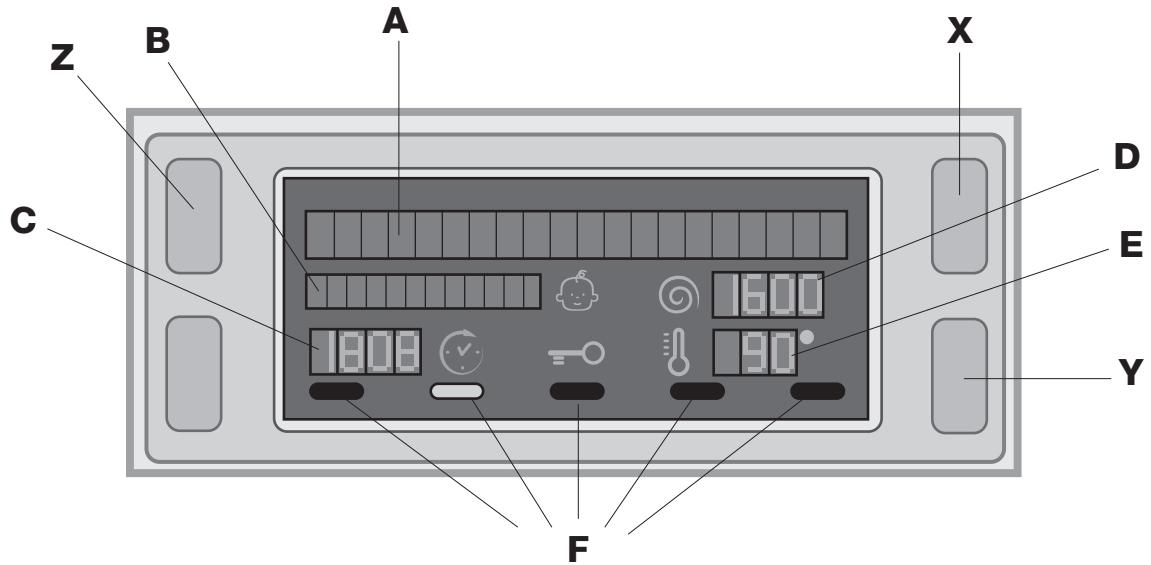

Pantalla

La pantalla es útil para programar la máquina y brinda múltiple información.

En las dos series superiores A y B se visualizan: el programa de lavado o el tipo de secado seleccionado, la fase de lavado en curso (el nivel de secado o el tiempo de secado seleccionado) y todas las indicaciones correspondientes al estado de avance del programa.

En la serie C se visualiza el tiempo que falta para que finalice el ciclo de lavado en curso y, si se hubiera fijado un COMIENZO RETRASADO, el tiempo que falta para que comience el programa seleccionado.

En la serie D se visualiza el valor máximo de velocidad de centrifugado que la máquina puede alcanzar según el programa seleccionado; si el programa no prevé el centrifugado, la serie permanece apagada.

En la serie E se visualiza el valor máximo de temperatura que se puede fijar según el programa seleccionado; si el programa no prevé la selección de temperatura, la serie permanece apagada.

Las series F corresponden a las funciones y se encienden cuando la función seleccionada es compatible con el programa elegido.

Símbolo Puerta bloqueada O

El símbolo encendido indica que la puerta está bloqueada para impedir aperturas accidentales. Para evitar daños, se debe esperar que el símbolo se apague, antes de abrir la puerta.

Nota: si la función COMIENZO RETRASADO está activada, la puerta no se puede abrir; para abrirla se debe poner en pausa la máquina presionando el botón START/PAUSE.

¡La primera vez que se enciende, se solicitará la elección del idioma y, para ello, la pantalla entrará automáticamente en el menú de selección de idioma.

Para elegir el idioma deseado, presione los botones X y Y; para confirmar la elección, presione el botón Z. Si desea cambiar el idioma, apague la máquina, pulse simultáneamente los botones X, Y, Z hasta escuchar una señal sonora. Se visualizará de nuevo el menú de selección del idioma.

Cómo efectuar un ciclo de lavado o de secado

4. CERRAR LA PUERTA.

1. ENCENDER LA MÁQUINA. Presione el botón (1); en la pantalla aparecerá la palabra ELEVACIÓN EN CURSO; el piloto START/PAUSE centelleará lentamente de color verde.
2. CARGAR LA ROPA. Abra la puerta. Cargue la ropa, cuidando no superar la cantidad de energía indicada en la tabla de programas de la página suma.
3. DOSIFICAR EL DETERGENTE. Extraiga el contenedor y vierta el detergente en las cubetas correspondientes como se explica en "Detergentes y ropa".
4. ELEGIR EL PROGRAMA. Presione uno de los botones del SELECTOR DE PROGRAMAS para seleccionar el programa deseado; el nombre del programa aparecerá en la pantalla; a cada programa se le asociará una temperatura y una velocidad de centrifugado que se puedan modificar. En la pantalla aparecerá la duración del ciclo.
5. PERSONALIZAR EL CICLO DE LAVADO. Utilice los botones correspondientes:

Modificar la temperatura. La máquina selecciona automáticamente la temperatura y los tiempos previstos para el programa seleccionado y, por lo tanto, no se puede aumentar. Presionando el botón se disminuye progresivamente la temperatura hasta hacer el lavado en frío "OFF". Si se presiona una vez más el botón, se vuelve a los valores y tiempos previstos.

Excepción: cuando se selecciona el programa (2ª vez que se presiona el botón), la temperatura se puede aumentar hasta 90°C.

Seleccionar un comienzo retrasado.

Para seleccionar el comienzo retrasado del programa, presione el botón correspondiente hasta alcanzar el tiempo de retraso deseado. Cuando dicha opción está activada, en la pantalla aparece el símbolo. Para eliminar el comienzo retrasado, presione el botón hasta que aparezca el mensaje OFF.

Programar el secado.

Presionando una o varias veces el botón se selecciona el tipo de secado deseado. Se han previsto dos posibilidades:

A - En función del nivel de secado deseado

Planchar: especial para prendas que después deben plancharse. El nivel de humedad residual atenúa las arrugas y facilita su eliminación. Colgar: ideal para aquellas prendas que no requieren el secado completo.

Doblar: se adapta para la ropa que se coloca en el armario sin necesidad de planchar.

Extra: especial para las prendas que necesitan un secado completo como toallas o albornoces.

B - En base al tiempo: de 20 a 180 minutos.

Si excepcionalmente la cantidad de ropa para lavar y secar es superior al máximo previsto, realice el lavado, y una vez finalizado el programa, divida la cantidad y coloque una parte en el cesto. A partir de este momento, siga las instrucciones para efectuar "Sólo el secado". Repita las mismas operaciones para la cantidad restante. Al finalizar el secado continúa siempre un periodo de enfriamiento.

Sólo el secado

Seleccione con el mando de programas el secado adecuado al tipo de tejido. Se puede programar también el nivel o el tiempo de secado deseado utilizando el botón SECADO. Seleccionando el secado de algodón con el mando de programas y pulsando el botón "Eco" se producirá un secado automático que permitirá un ahorro de energía gracias a una óptima combinación entre la temperatura del aire y la duración del ciclo. En la pantalla se visualizará el nivel de secado "Eco".

Seleccionar la intensidad de lavado deseada.

La opción permite optimizar el lavado en base al grado de suciedad de los tejidos y a la intensidad de lavado deseada. Seleccione el programa de lavado, el ciclo automáticamente se fija en el nivel "Normal" optimizado para prendas medianamente

sucias (selección no válida para el ciclo "Lana" que se fija automáticamente en el nivel Delicado).

Para prendas muy sucias, pulse el botón hasta alcanzar el nivel "Super wash". Este nivel garantiza un lavado de grandes prestaciones gracias al uso de una mayor cantidad de agua en la fase inicial del ciclo y un mayor movimiento mecánico. Es útil para eliminar las manchas más resistentes. Puede emplearse con o sin lejía.

Si se desea realizar un blanqueo, introduzca la cubeta adicional 4 suministrada con la máquina, en la cubeta 1. Al verter el blanqueador, no supere el nivel "max" indicado en el perno central (ver la figura de la pág. 58). Para prendas poco sucias o para un tratamiento más delicado de los tejidos, pulse el botón hasta alcanzar el nivel "Delicado". El ciclo disminuirá el movimiento mecánico para garantizar resultados perfectos de lavado para las prendas delicadas. Si no es posible seleccionar o modificar una regulación existente, en la pantalla se visualizará "No permitido".

Seleccionar el tipo de aclarado.

La opción permite seleccionar el tipo de aclarado deseado para lograr un máximo cuidado de las pieles sensibles. La primera vez que se presiona el botón, se selecciona el nivel "Extra Aclarado" que permite efectuar un aclarado adicional a los estándares del ciclo para eliminar todo resto de detergente. La segunda vez que se presiona el botón, se selecciona el nivel "Pieles Sensibles" que permite efectuar dos aclarados adicionales a los estándares del ciclo. Se aconseja para las pieles más sensibles. La tercera vez que se presiona el botón, se selecciona el nivel "Antialérgico" que permite efectuar tres aclarados adicionales a los estándares del ciclo para eliminar los principales alérgenos como polen, ácaros, pelos de gato y perro. Para volver al tipo de aclarado "Aclarado Normal" pulse nuevamente el botón. Si no es posible seleccionar o modificar una regulación existente, en la pantalla se visualizará "No permitido".

Modificar las características del ciclo.

• Presione el botón para activar la función; el piloto correspondiente al botón se encenderá.
• Presione nuevamente el botón para desactivar la función; el piloto se apagará. Si la función seleccionada no es compatible con el programa elegido, el piloto centelleará y la función no se activará. Si la función elegida no es compatible con otra seleccionada precedente, el piloto correspondiente a la primera dirección seleccionada centelleará y se activará solo la segunda, el piloto de la dirección activada se iluminará. Las opciones pueden variar la energía recomendada y/o la duración del ciclo.
• PONER EN MARCHA EL PROGRAMA. Presione el botón START/PAUSE. El piloto correspondiente se iluminará de color verde fijo y la puerta se bloqueará (símbolo PUERTA BLOQUEADA encendido). Durante el lavado, en la pantalla aparecerá el nombre de la fase en curso. Para cambiar un programa cuando un ciclo está en curso, ponga la lavasecadora en pausa presionando el botón START/PAUSE (el piloto START/PAUSE centelleará lentamente de color anaranjado); luego seleccione el ciclo deseado y presione nuevamente el botón START/PAUSE. Para abrir la puerta cuando un ciclo está en curso, presione el botón START/PAUSE; si el símbolo PUERTA BLOQUEADA está apagado, será posible abrir la puerta. Presione nuevamente el botón START/PAUSE para reanudar el programa a partir del momento en el que se había interrumpido.
• FIN DEL PROGRAMA. En la pantalla aparecerá el mensaje "FIN DEL CICLO". Cuando el símbolo PUERTA BLOQUEADA se apague, será posible abrir la puerta. Abra la puerta, descargue la ropa y apague la máquina. Si desea anular un ciclo que ya ha comenzado, presione más tiempo el botón. El ciclo se interrumpirá y la máquina se apagará.

Tabla de programas

Programas	Descripción del Programa	Temp. max. (°C)	Velo-cidad máximo (r.p.m.)	Secado	Detergentes				Carga max. (Kg.)	Duración del ciclo
					Prelado	Lava-do	Blanca-queadaor	Suvi-zante
Antimanches	40°	1600	●	-	●	-	●	6	Se pueda controlar la duración de los programas de lavado en la persilla.
Prelavado Algodón (1º vez que se presiona el botón): blancos extramadamente sucios.	90°	1600	●	●	●	-	●	10
Algodón Blanco (1) (2º vez que se presiona el botón): blancos ycolores resistentes muy sucios.	60° (Max. 90°C)	1600	●	-	●	●	●	10
Algodón Color (2) (3º vez que se presiona el botón): blancos y coleres delicados poco sucios.	40°	1600	●	-	●	●	●	10
Sintético Resistente (1º vez que se presiona el botón): colores resistentes muy sucios.	60°	800	●	-	●	●	●	5
Sintético Resistente (3) (1º vez que se presiona el botón): colores resistentes muy sucios.	40°	800	●	-	●	●	●	5
Sintético Delicado (2º vez que se presiona el botón): colores resistentes poco sucios.	40°	800	●	-	●	●	●	5
Delicados	30°	0	●	-	●	-	●	1
Memoria (My Cycle): permitte memorizar cualquier tipo de lavado.
Woolmark Platinum (Lana): para lana, cachemira, etc.	40°	800	●	-	●	-	●	2,5
Lavado Rápido 30' (1º vez que se presiona el botón): para refrescarrapidamente prendas poco sueñas (no se aconseja utiliserpara lana, seda y prendas para lavar a mano).	30°	800	●	-	●	-	●	4
Lavado/Secado (2º vez que se presiona el botón)	30°	1600	●	-	●	-	●	1
Secado Algodón (1º vez que se presiona el botón)	-	-	●	-	-	-	-	7
Secado Sintéticos (2º vez que se presiona el botón)	-	-	●	-	-	-	-	5
Secado Lana (3º vez que se presiona el botón)	-	-	●	-	-	-	-	2,5
Centrifugado (1º vez que se presiona el botón)	-	1600	●	-	-	-	-	10
Aclarado (2º vez que se presiona el botón)	-	1600	●	-	-	-	●	10
Descarga (3º vez que se presiona el botón)	-	0	-	-	-	-	-	10

La duración del ciclo que se indica en el visor o en el manual es una estimación calculada en base a condiciones estándar. El tiempo efectivo puede variar en función de diversos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la calidad del detergente, la calidad y el tipo de carga, el equilibrado de la carga y las opciones adicionales seleccionadas.

Para todos los Test Institutes:

(1) Programa de control según el reglamento EN 50229: seleccione el programa a 60°C (2ª vez que se presiona el botón). (2) Programa algodón largo: seleccione el programa a 40°C (3ª vez que se presiona el botón). (3) Programa sintéticos largo: seleccione el programa a 60°C (1ª vez que se presiona el botón); temperatura de 40°C (pulse el botón TEMPERATURA).

Funciones de lavado

Si la función seleccionada no es compatible con el programa elegido, el piloto centelleará y la función no se activará. Si la función elegida no es compatible con otra seleccionada precedentemente, el piloto correspondiente a la primera función seleccionada centelleará y se activará sólo la segunda; el piloto de la función activada se iluminará.

Rápido

Seleccionando esta función se disminuye la duración del programa hasta un 50% según el ciclo elegido, garantizando al mismo tiempo un ahorro de agua y energía. Utilice este ciclo para prendas no excesivamente sucias.

Presionando este botón se disminuye la velocidad de centrifugado.

Eco

La función Eco contribuye al ahorro energético porque no calienta el agua utilizada para lavar la ropa; esto constituye una ventaja tanto para el ambiente como para la factura de electricidad. La mayor potencia y el consumo optimizado del agua garantizan los mismos resultados para la misma duración promedio de un ciclo estándar.

Para obtener los mejores resultados de lavado, se aconseja el uso de un detergente líquido.

Seleccionando también la función de secado, al finalizar el lavado se realizará automáticamente un secado que contribuye al ahorro de energía gracias a una óptima combinación entre la temperatura del aire y la duración del ciclo. En la pantalla se visualizará el nivel de secado "Eco".

Contenedor de detergentes

El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lavasecadora y a contaminar el medio ambiente.

¡No use detergentes para el lavado a mano porque producen demasiada espuma!

Extraiga el contenedor de detergentes e introduzca el detergente o el aditivo de la siguiente forma:

Compartimento 1: Detergente para prelavado (en polvo)

Antes de verter el detergente, verifique que no esté colocada la cubeta adicional 4.

Compartimento 2: Detergente para lavado (en polvo o líquido)

Si se utiliza detergente líquido, se aconseja colocar el tabique divisorio A suministrado con la máquina, para una correcta dosificación. Cuando utilice detergente en polvo, vuelva a colocar el tabique divisorio en la cavidad B.

Compartimento 3: Aditivos (suavizante, etc.)

El suavizante no se debe volcar fuera de la rejilla.

Cubeta adicional 4: Blanqueador

Preparar la ropa

• Subdivida la ropa según:
• el tipo de tejido / el símbolo en la etiqueta.
• los colores: separe las prendas de color y las blancas.
• Vacía los bolsillos y controla los botones.
• No supere los valores indicados, referidos al peso de la ropa seca: ver “Tabla de programas”.

¿Cuánto pesa la ropa?

1 sábana 400/500 g, 1 funda 150/200 g, 1 mantel 400/500 g, 1 albornoz 900/1200 g, 1 toalla 150/250 g.

Programas particulares

Antimanchas: el programa es adecuado para el lavado de prendas muy sucias, con colores resistentes. El programa garantiza una clase de lavado superior a la clase estándar (clase A). No ejecute el programa mezclando prendas de distintos colores. Se aconseja el uso de detergente en polvo. Si las manchas son difíciles de eliminar, realice un pretratamiento con aditivos especiales.

Delicados: utilice el programa para el lavado de las prendas muy delicadas que tienen aplicaciones como strass o lentejuelas.

Se recomienda voltear las prendas antes del lavado e introducir las más pequeñas en la bolsa para el lavado de prendas delicadas.

Para obtener los mejores resultados, se recomienda el uso de detergente líquido para prendas delicadas.

Seleccionando la función de secado exclusivamente con tiempo, al finalizar el lavado se realizará un secado de particular delicadeza gracias a un movimiento suave y a un chorro de aire con temperatura controlada.

Los tiempos aconsejados son:

1 kg de sintético --> 160 min. 1 kg de sintético y algodón --> 180 min. 1 kg de algodón --> 180 min.

El grado de secado dependerá de la energía y de la composición del tejido.

Para el lavado de las prendas de seda o cortinas, seleccione el ciclo y fije el nivel "Delicado" de la opción.

Lana: el ciclo de lavado "Lana" de esta lavadora Hotpoint-Ariston ha sido probado y aprobado por la Woolmark Company para el lavado de prendas de lana clasificadas como "lavables a mano", siempre que el lavado se realice respetando las instrucciones contenidas en la etiqueta de la prenda y las indicaciones suministradas por el fabricante del electrodoméstico. Hotpoint-Ariston es la primera marca de lavadoras que ha obtenido de la Woolmark Company la certificación Woolmark Apparel Care - Platinum por sus prestaciones de lavado y por el consumo de agua y

energía. (M1135)

Lavado/Secado: utilice el programa (2ª vez que se presiona el botón) para lavar y secar prendas (Algodón y Sintéticos) ligeramente sucias en poco tiempo:

Seleccionando este ciclo se puede lavar y secar hasta 1 kg de ropa en solo 45 minutos. Para alcanzar los mejores resultados utilice detergente líquido; pre-trate puños, cuellos y manchas.

Sistema de equilibrado de la carga

Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si antes de varios intentos, la carga no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavasecadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.

Puede suceder que la lavasecadora no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver "Asistencia"), controle que no se trate de un problema de fácil solución realizando la siguiente lista.

Anomalías:

La lavasecadora no se enciende.

El ciclo de lavado no comienza.

La lavasecadora no carga agua (En la pantalla aparecerá el mensaje "Sin agua, revisar suministro").

La lavasecadora carga y descarga agua continuamente.

La lavasecadora no descarga o no centrifuga.

La lavasecadora vibra mucho durante la centrifugación.

La lavasecadora pierde agua.

La puerta está bloqueada, la pantalla centellea e indica un código de anomalía (por ej.: F-01, F-.).

Se forma demasiada espuma.

La lavasecadora no seca.

Posibles causas / Soluciones:

• El enchufe no está introducido en la toma de corriente, o no hace contacto.
• En la casa no hay corriente.
• La puerta no está correctamente cerrada.
• El botón ON/OFF no ha sido presionado.
• El botón START/PAUSE no ha sido presionado.
• El grifo de agua no está abierto.
• Se fijó un retraso de la hora de puesta en marcha.
• El tubo de alimentación de agua no está conectado al grifo.
• El tubo está doblado.
• El grifo de agua no está abierto.
• En la casa no hay agua.
• No hay suficiente presión.
• El botón START/PAUSE no ha sido presionado.
• El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver "Instalación").
• El extremo del tubo de descarga está sumergido en el agua (ver "Instalación").
• La descarga de pared no posee un respiradero.

Si después de estas verificaciones, el problema no se resuelve, cierre el grifo de agua, apague la lavasecadora y llame a la Asistencia. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la lavasecadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encontrarán disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.

• El programa no prevé la descarga: con algunos programas es necesario ponerla en marcha manualmente ("Programas y funciones").
• El tubo de descarga está plegado (ver "Instalación").
• El conducto de descarga está obstruido.
• El cesto, en el momento de la instalación, no fue desbloqueado correctamente (ver "Instalación").
• La máquina no está instalada en un lugar plano (ver "Instalación").
• Existe muy poco espacio entre la máquina, los muebles y la pared (ver "Instalación").
• El tubo de alimentación de agua no está bien enroscado (ver "Instalación").
• El contenedor de detergentes está obstruido (para limpiarlo ver "Mantenimiento y cuidados").
• El tubo de descarga no está bien fijado (ver "Instalación").
• Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y luego vuelva a encenderla.

Si la anomalía persiste, llame al Servicio de Asistencia Técnica.

• El detergente no es específico para la lavasecadora (debe contener todas las frases "para lavasecadora", "a mano o en lavasecadora" o similares).
• La dosificación fue excesiva.
• El enchufe no está introducido en la toma de corriente, o no hace contacto.
• En la casa no hay corriente.
• La puerta no está bien cerrada.
• Se fijó un retraso de la hora de puesta en funcionamiento.
• El SECADO está en la posición OFF.

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía la puede resolver Ud. solo (ver "Anomalías y soluciones");
• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;
• Si no es así, llame al Servicio de Asistencia Técnica autorizado, al número de teléfono indicado en el certificado de garantía.

¡No recurra nunca a técnicos no autorizados.

Comunique:

• el tipo de anomalía;
• el modelo de la máquina (Mod.);
• el número de serie (S/N).

Esta información se encuentra en la placa aplicada en la parte posterior de la lavasecadora y en la parte delantera abriendo la puerta.

La siguiente información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

Piezas y componentes, mano de obra de los técnicos, desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERÍAS NUNCA MÁS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Indesit Company Spa

Viale Aristide Merloni, 47

60044 Fabriano (AN)

Italy

www.hotpoint.eu
