WDD 10760BX EU - Lavatrice asciugatrice HOTPOINT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavasciuga
Marca	Hotpoint
Modello	WDD 10760BX EU
Dimensioni (L x A x P)	59,5 cm x 85 cm x 60,5 cm
Capacità di lavaggio	10 kg
Capacità di asciugatura	7 kg
Velocità di centrifuga massima	1600 giri/min
Volume del cestello	71 litri
Pressione dell'acqua	0,05 – 1 MPa (0,5 – 10 bar)
Tensione di alimentazione	Vedere la targhetta dei dati
Programmi	Cotone, Sintetici, Lana, Ultra Delicato, Smacchiatura, Lavaggio e Asciugatura rapida (45 min), Autopulizia
Opzioni	Partenza ritardata, Asciugatura (livelli o temporizzata), Intensità di lavaggio, Risciacquo extra, Eco, Blocco tasti
Consumo in standby	0,5 W
Consumo in left-on	8 W
Livello di rumore (centrifuga)	Non specificato nel manuale
Classe energetica	Non specificato nel manuale
Manutenzione e pulizia	Pulizia esterna con panno umido; programma Autopulizia ogni 40 cicli; pulizia del cassetto del detersivo; pulizia della pompa (smontaggio del pannello)
Sicurezza	Sicurezza bambini (blocco tasti), blocco oblò, arresto automatico in caso di problema
Pezzi di ricambio	Non specificato nel manuale
Riparabilità	Rivolgersi a un tecnico autorizzato; non tentare riparazioni da soli

Domande frequenti - WDD 10760BX EU HOTPOINT

Come installare correttamente la mia lavasciuga Hotpoint WDD 10760BX EU?

Disimballare l'apparecchio e rimuovere le viti di trasporto. Livellarlo avvitando o svitando i piedini anteriori. Collegare il tubo di carico dell'acqua a un rubinetto dell'acqua fredda (filetto 3/4 gas) e il tubo di scarico a uno scarico situato tra 65 e 100 cm dal pavimento. Collegare a una presa con messa a terra. Eseguire un primo ciclo a vuoto con detersivo (programma Autopulizia).

Cosa fare se la lavatrice non si accende?

Verificare che la spina sia ben inserita e che la presa sia alimentata. Assicurarsi che l'oblò sia chiuso correttamente. Se tutto è in ordine, premere il tasto ON/OFF. In caso di interruzione di corrente, attendere il ripristino della corrente.

Come pulire il filtro della pompa?

Scollegare l'apparecchio e attendere la fine del ciclo. Smontare il pannello anteriore con l'aiuto di un cacciavite. Svitare il coperchio della pompa in senso antiorario (un po' d'acqua può fuoriuscire). Pulire l'interno e rimontare.

Quali detersivi utilizzare e come dosarli?

Utilizzare un detersivo specifico per lavatrice (in polvere o liquido). Versare il detersivo di prelavaggio nel cassetto 1, il detersivo di lavaggio nel cassetto 2, l'ammorbidente nel cassetto 3. Per la candeggina, utilizzare il cassetto supplementare 4. Rispettare le dosi indicate sulla confezione; un eccesso di detersivo provoca schiuma e incrosta l'apparecchio.

Come selezionare un programma di asciugatura?

Dopo aver scelto un programma di lavaggio, premere il tasto ASCIUGATURA. È possibile scegliere un livello di asciugatura (Da stirare, Su gruccia, Da riporre, Intensivo) o un tempo (da 20 a 180 min). Il ciclo di raffreddamento finale è automatico. Non superare il carico massimo di asciugatura (7 kg).

Cosa fare se la lavatrice non scarica?

Verificare che il tubo di scarico non sia piegato o ostruito. Assicurarsi che sia installato a un'altezza di 65-100 cm dal pavimento. Se il programma non prevede lo scarico, selezionare un programma di scarico/centrifuga. Pulire il filtro della pompa se necessario.

Come utilizzare la funzione di partenza ritardata?

Selezionare il programma desiderato, quindi premere il tasto PARTENZA RITARDATA per scegliere il ritardo (in ore). Il display mostra il tempo rimanente prima dell'avvio. Per annullare, premere fino a visualizzare OFF. L'oblò rimane bloccato durante il ritardo.

Perché la biancheria esce ancora umida dopo l'asciugatura?

Verificare di aver selezionato un ciclo di asciugatura e non solo lavaggio. Il carico non deve superare i 7 kg. Se l'asciugatura è insufficiente, scegliere un livello più alto (Intensivo) o un tempo più lungo. Assicurarsi che il rubinetto dell'acqua sia aperto durante l'asciugatura.

Come aprire manualmente l'oblò in caso di interruzione di corrente?

Scollegare l'apparecchio. Svuotare l'acqua in eccesso tramite il tubo di scarico. Smontare il pannello anteriore. Tirare la linguetta di plastica verso di sé fino a sganciarla, quindi aprire l'oblò. Rimontare il pannello.

Quali oggetti non mettere nell'asciugatrice?

Non asciugare mai articoli con solventi infiammabili, gommapiuma, tessuti impermeabili o biancheria non lavata. Controllare le tasche: rimuovere accendini, fiammiferi, monete. Rispettare le istruzioni sulle etichette.

MANUALE UTENTE WDD 10760BX EU HOTPOINT

Questo simbolo ti ricorda di leggere il libretto di istruzioni.

IT

IT

Italiano

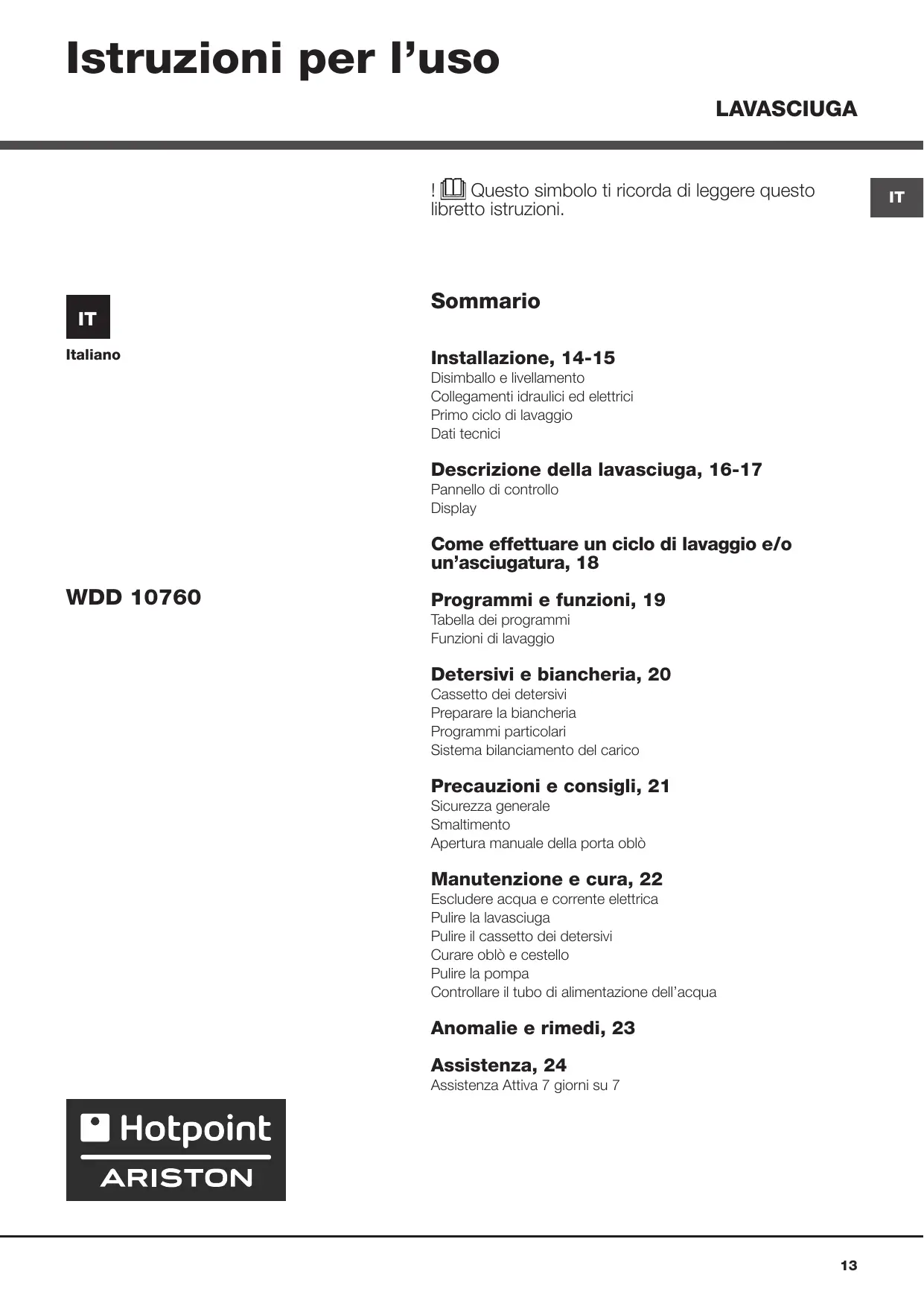

Sommario

Installazione, 14-15

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Primo ciclo di lavaggio

Dati tecnici

Descrizione della lavasciuga, 16-17

Pannello di controllo

Display

Come effettuare un ciclo di lavaggio e/o un'asciugatura, 18

WDD 10760

Programmi e funzioni, 19

Tabella dei programmi

Funzioni di lavaggio

Detersivi e biancheria, 20

Cassetto dei detersivi

Preparare la biancheria

Programmi particolari

Sistema bilanciamento del carico

Precauzioni e consigli, 21

Sicurezza generale

Smaltimento

Apertura manuale della porta oblo

Manutenzione e cura, 22

Escludere acqua e corrente elettrica

Pulire la lavasciuga

Pulire il cassetto dei detersivi

Curare oblò e cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Anomalie e rimedi, 23

Assistenza, 24

Assistenza Attiva 7 giorni su 7

Hotpoint

ARISTON

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavasciuga per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavasciuga.
2. Controllare che la lavasciuga non abbia subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

1. Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).
2. Chiudere i fori con i tappi di plastica in dotazione.
3. Conservare tutti i pezzi: qualora la lavasciuga debba essere trasportata, dovranno essere rimontati.

!Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Installare la lavasciuga su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altri.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2° . Un accurato livella

mento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare alla lavasciuga uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura).

Prima di allacciare, far scorrere l'acqua finché non sia limpida.

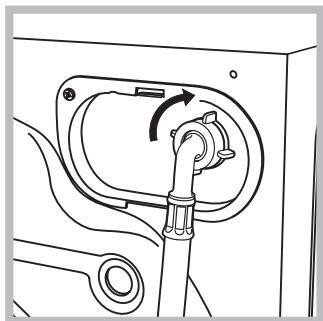

1. Collegare il tubo di alimentazione alla lavasciuga avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).
2. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco). ! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato. Non utilizzare mai tubi già usati. ! Utilizzare quelli in dotazione alla macchina.

Collegamento del tubo di scarico

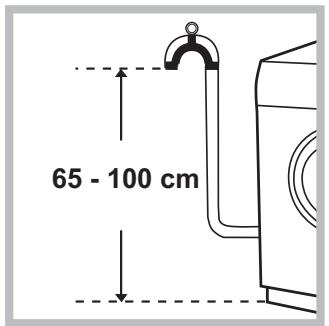

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rimanere immersa nell'acqua.

! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);
• la presa sia compatibile con la spina della lavasciuga. In caso contrario sostituire la presa o la spina. ! La lavasciuga non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali. ! A lavasciuga installata, la presa della corrente deve essere facilmente raggiungibile. ! Non usare prolunghe e multiple. ! Il cavo non deve subire piegature o compressioni. Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e biancheria impostando il programma "Auto Pulizia" (vedi "Pulire la lavasciuga").

Dati tecnici
Modello	WDD 10760
Dimensioni	larghezza cm 59,5 altezza cm 85 profondità cm 60,5
Capacità	da 1 a 10 kg per il lavaggio da 1 a 7 kg per l'asciugatura
Collega- menti elet- trici	vedi la targhetta caratteristi- che tecniche applicata sulla macchina
Collega- menti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 71 litri
Velocità di centrifuga	sino a 1600 giri al minuto
Programmi di controlo secondo la norma EN 50229	lavaggio: programm2 (60°C) (2° pressione del tasting; effett- tuato con 10 kg di carico. asciugatura: l'asciugatura del carico minore (3kg) deve essere effettuata selezio- nando il livello di asciugatura "EXTRA", il carico di bian- cheria deve essere compo- sto da 3 lenzuola, 2 federe e 1 asciugamano; l'asciugatura del carico restante deve essere effet- tuata selezionando il livello di asciugatura "EXTRA".
CE	Questa apparecchiatura è conforme alle seguenti Diret- tive Comunitarie: - 2004/108/CE (Compatibilità Elettromagnetical) - 2012/19/EU - 2006/95/CE (Bassa Ten- sione)

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo ogni lavaggio. Si limita così l'usura dell'impianto idraulico della lavasciuga e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la lavasciuga e durante i lavori di manutenzione.

Pulire la lavasciuga

• La parte esterna e le parti in gomma possono essere pulite con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.
• La lavasciuga è dotata di un programma di "Auto Pulizia" delle parti interne che deve essere effettuato a vuoto, senza carico nel cesto.

Il detersivo (nella quantità pari al 10% di quella consigliata per capi poco sporchi) o additivi specifici per la pulizia della lavasciuga, potranno essere utilizzati come coadiuvanti nel programma di lavaggio. Si consiglia di effettuare il programma di pulizia

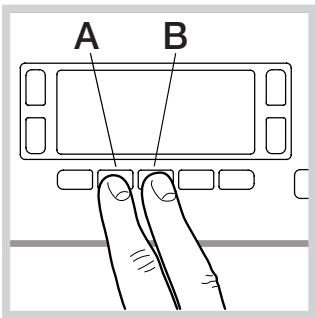

ogni 40 cicli di lavaggio. Per attivare il programma premere contemporaneamente il tasto A e B per 5 sec. (vedi figura). Il programma partirà automaticamente ed avrà una durata di circa 70 minuti. Per fermare il ciclo premere il tasto START/PAUSE.

Pulire il cassetto dei detersivi

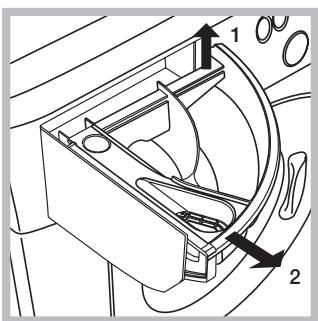

Sfilare il cassetto sollevandolo e tirandolo verso l'esterno (vedi figura). Lavarlo sotto l'acqua corrente; questa pulizia va effettuata frequentemente.

Curare oblo e cestello

• Lasciare sempre socchiuso l'oblò per evitare che si formino cattivi odori.

Pulire la pompa

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della macchina con l'ausilio di un giravite (vedi figura);

1. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po' d'acqua;
2. pulire accuratamente l'interno;
3. riavvitare il coperchio;
4. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fissure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

! Non utilizzare mai tubi già usati.

! La lavasciuga è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.
• Questo apparecchio può essere usato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, purché supervisionati o istruiti sull'uso sicuro dell'apparecchio e sui pericoli connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.
• Non asciugare capi non lavati.
• I capi sporchi di sostanze quali olio da cucina, acetone, alcol, benzina, cherosene, smacchiatori, trementina, cera e prodotti per rimuoverla devono essere lavati in acqua calda con una maggiore quantità di detersivo prima di essere asciugati nell'asciugatrice.
• Oggetti come gommapiuma (schiuma di lattice), cuffie da doccia, tessuti impermeabili, articoli con lato in gomma e indumenti o cuscini con parti in schiuma di lattice non devono essere asciugati nell'asciugatrice.
• Gli ammorbidenti o prodotti simili devono essere usati secondo le istruzioni del produttore.
• La parte finale del ciclo dell'asciugatrice avviene a caldo (ciclo di raffreddamento) per garantire che i capi non vengano danneggiati.

ATTENZIONE: Non arrestare mai l'asciugatrice prima della fine del programma di asciugatura. In tal caso, estrarre rapidamente tutti i capi e stenderli per farli raffreddare rapidamente.

• Non toccare la macchina a piedi nudi o con mani o piedi bagnati o umidi.
• Non staccare la spina dalla presa di corrente tirando il cavo, ma afferrando la spina. Non aprire il cassetto dei detersivi mentre la macchina è in funzione. Non toccare l'acqua di scarico, che può raggiungere temperature elevate. Non forzare in nessun caso l'oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Durante il lavaggio l'oblo tende a scaldarsi.
• Se dev'essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria, controllare che il cestello sia vuoto.
• Durante l'asciugatura l'oblò tende a scaldarsi. Non asciugare biancheria lavata con solventi infiammabili (es. trielina).
• Non asciugare gommapiuma o elastomeri analoghi.
• Assicurarsi che durante le fasi di asciugatura il rubinetto dell'acqua sia aperto.
• Togliere tutti gli oggetti dalle tasche, quali accendini e fiammiferi.
• I bambini di età inferiore a 3 anni devono essere tenuti lontano dall'asciugatrice se non sono costantemente sorvegliati.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale della porta oblò

Nel caso non sia possibile aprire la porta oblò a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. Togliere la spina alla presa di corrente.

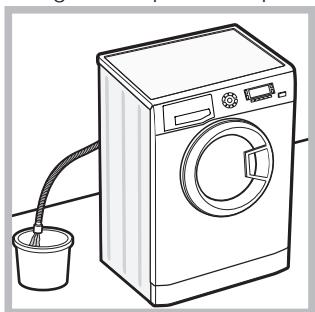

1. Verificare che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblò; in caso contrario, togliere l'acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio come indicato in figura.
2. Rimuovere il pannello di copertura sul lato anteriore della lavasciuga con l'ausilio di un cacciavite (vedi figura).

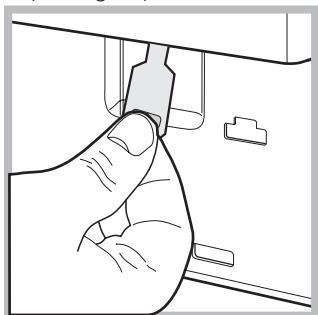

4. Utilizzando la linguetta indicata in figura, tirare verso l'esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivamente verso il basso e contemporaneamente aprire la porta. 5. Rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

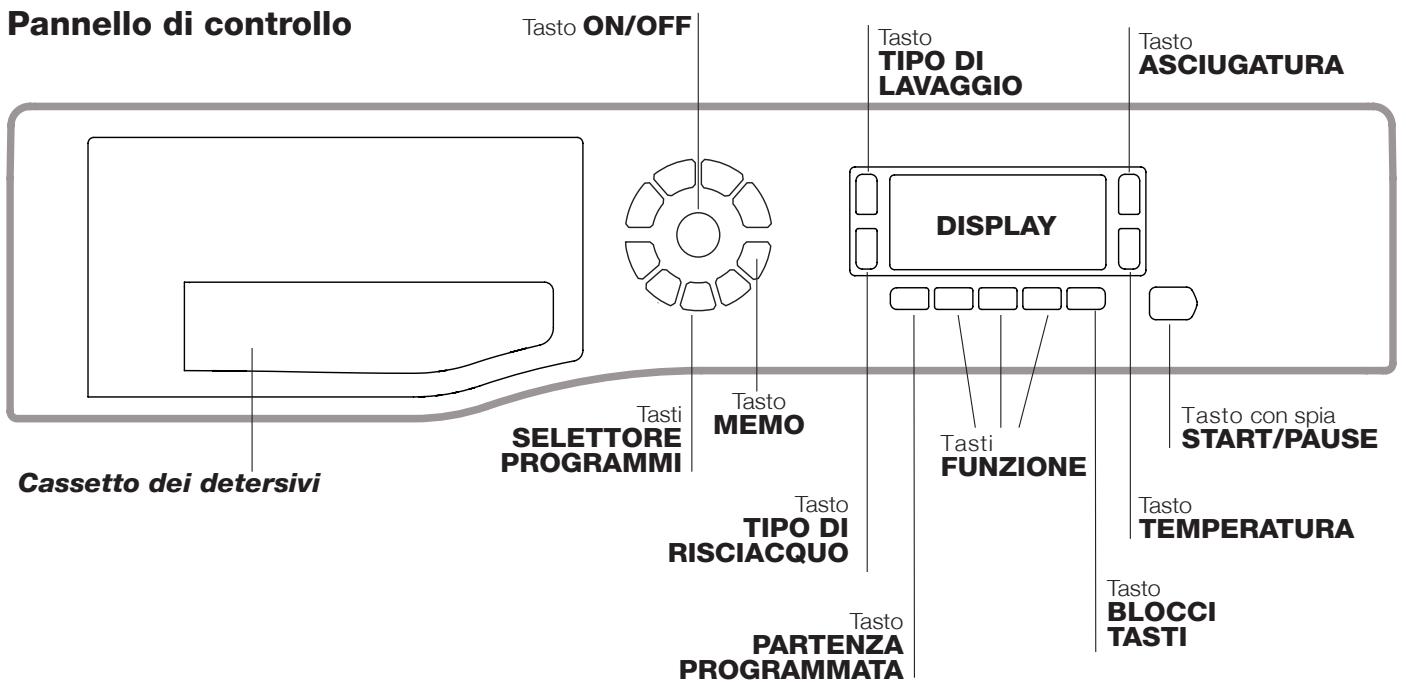

Descrizione della lavasciuga

Cassetto dei detersivi: per caricare detersivi e additivi (vedi "Detersivi e biancheria").

Tasto ON/OFF: premere brevemente il tasto per accendere o spegnere la macchina. La spia START/PAUSA che lampeggia lentamente di colore verde indica che la macchina è accesa. Per spegnere la lavasciuga durante il lavaggio è necessario tenere premuto il tasto più a lungo, circa 3 secondi; una pressione breve o accidentale non permetterà lo spegnimento della macchina.

Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Tasti SELEZIONE PROGRAMMI: per impostare il programma desiderato (vedi "Tabella dei programmi").

Tasto MEMO: tenere premuto il tasto per memorizzare un ciclo e le proprie personalizzazioni preferite. Per richiamare un ciclo precedentemente memorizzato premere il tasto MEMO.

Tasti FUNZIONE: premere il tasto per selezionare la funzione desiderata. Sul display si illuminerà la spia relativa.

Tasto TIPO DI LAVAGGIO 1: premere per selezionare l'intensità di lavaggio desiderata.

Tasto TIPO DI RISCIACQUO: premere per selezionare il tipo di risciacquo desiderato.

Tasto ASCIUGATURA: premere per impostare un ciclo di asciugatura.

Tasto TEMPERATURA (1): premere per ridurre la temperatura; il valore viene indicato nel display.

Tasto BLOCCO TASTI: per attivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi. La spia accesa indica che il pannello di controllo è bloccato. In questo modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini.

Per disattivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi.

Tasto PARTENZA RITARDATA: premere per impostare una partenza ritardata del programma prescelto; il ritardo viene indicato nel display.

Tasto con spia START/PAUSA: quando la spia verde lampeggia lentamente, premere il tasto per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il tasto; la spia lampeggerà di colore arancione. Se la spia non è illuminata, si può aprire l'oblo. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il tasto.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti in caso di non utilizzo. Premere brevemente il tasto ON/OFF e attendere che la macchina si riattivi.

Il display è utile per programmare la macchina e fornisce molteplici informazioni.

Nelle due stringhe superiori A e B vengono visualizzati il programma di lavaggio o il tipo di asciugatura selezionata, la fase di lavaggio in corso (il livello di asciugatura o il tempo di asciugatura selezionato) e tutte le indicazioni relative allo stato di avanzamento del programma.

Nella stringa C viene visualizzato il tempo residuo alla fine del ciclo di lavaggio in corso e, nel caso fosse stata impostata una PARTENZA RITARDATA, il tempo mancante all'avvio del programma selezionato.

Nell'area D viene visualizzato il valore massimo della velocità di centrifuga che la macchina può effettuare in base al programma impostato; se il programma non prevede la centrifuga, l'area resta spenta.

Nell'area E viene visualizzato il valore massimo della temperatura che si può selezionare in base al programma impostato; se il programma non prevede l'impostazione della temperatura, l'area resta spenta.

Le spie F sono relative alle funzioni e si accendono quando la funzione selezionata è compatibile con il programma impostato.

Simbolo oblò bloccato O

Il simbolo acceso indica che l'oblò è bloccato per impedire aperture accidentali. Per evitare danni è necessario attendere che il simbolo si spenga prima di aprire l'oblò.

N.B.: se è attiva la funzione PARTENZA RITARDATA l'oblò non si può aprire; per aprirlo mettere la macchina in pausa premendo il tasto START/PAUSE.

! Alla prima accensione verrà richiesto di selezionare la lingua ed il display entrerà automaticamente nel menu di selezione lingua. Per scegliere la lingua desiderata premere i tasti X e Y, per confermare la scelta premere il tasto Z.

Se si vuole cambiare lingua, spegnere la macchina, premere contemporaneamente i tasti X, Y, Z fino a sentire un segnale acustico; verrà visualizzato di nuovo il menu di selezione lingua.

Come effettuare un ciclo di lavaggio e/o asciugatura

1. ACCENDERE LA MACCHINA. Premere il tasto , sul display comparirà la scritta "ACCENSIONE IN CORSO"; la spia START/PAUSE lampeggia lentamente di colore verde.
2. CARICARE LA BIANCHERIA. Aprire la porta oblò. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.
3. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in "Detersivi e biancheria".
4. CHIUDERE L'OBLÒ.
5. SCEGLIERE IL PROGRAMMA. Premere uno dei tasti del SELETTORE PROGRAMMI per selezionare il programma desiderato; il nome del programma comparirà sul display; ad esso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.
6. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire sugli appositi tasti:

Modificare la temperatura. La macchina seleziona automaticamente la temperatura massima prevista per il programma impostato e non può essere aumentata. Premendo il tasto si riduce progressivamente la temperatura sino al lavaggio a freddo "OFF". Un'ulteriore pressione del tasto riporterà il valore al massimo consentito per il ciclo selezionato.

! Eccezione: selezionando il programma (2° pressione del tasto) la temperatura può essere portata sino a 90°.

Impostare una partenza ritardata.

Per impostare la partenza ritardata del programma prescelto, premere il tasto relativo fino a raggiungere il tempo di ritardo desiderato. Quando tale opzione è attiva, sul display si illumina il simbolo . Per rimuovere la partenza ritardata premere il tasto fino a che sul display compare la scritta "OFF".

Impostare l'asciugatura.

Premendo una o più volte il tasto si imposta il tipo di asciugatura desiderato. Sono previste due possibilità:

A - In base al livello di umidità dei capi asciugati: Stirare: indicato per capi che devono essere successivamente stirati. Il livello di umidità residua ammorbidisce le pieghe e ne facilita la rimozione.

Appendere: ideale per quei capi che non necessitano di un'asciugatura completa.

Ripiegare: adatto per il bucato da riporre nell'armadio senza bisogno di stiratura.

Extra: adatto a capi che necessitano di un'asciugatura completa come spugne e accappatoi.

B - In base al tempo: da 20 a 180 minuti. Per escludere l'asciugatura premere il tasto relativo fino a far apparire sul display la scritta OFF.

Se eccezionalmente il carico di biancheria da lavare ed asciugare è superiore al massimo previsto, effettuare il lavaggio, e a programma ultimato, dividere il carico e rimetterne una parte nel cestello. Seguire a quel punto le istruzioni per effettuare "Solo l'asciugatura". Ripetere le stesse operazioni per il carico rimanente.

N.B: alla fine dell'asciugatura viene effettuato sempre un periodo di raffreddamento.

Solo asciugatura

Selezionare con il selettore dei PROGRAMMI un'asciugatura in base al tipo di tessuto, poi impostare il tipo di asciugatura desiderata con il tasto ASCIUGATURA. Selezionando con la manopola programmi l'asciugatura cotone e premendo il tasto "Eco" verrà eseguita un'asciugatura automatica che permetterà un risparmio energetico grazie ad una ottimale combinazione di temperatura dell'aria e durata del ciclo; sul display verrà visualizzato il livello di asciugatura "Eco".

Impostare l'intensità di lavaggio desiderata.

L'opzione permette di ottimizzare il lavaggio in base al grado di sporco dei tessuti e all'intensità di lavaggio

desiderata. Selezionare il programma di lavaggio, il ciclo viene impostato automaticamente sul livello "Normale", ottimizzato per capi mediamente sporchi (impostazione non valida per il ciclo "Lana", che si imposta automaticamente sul livello "Delicato"). Per capi molto sporchi premere il tasto fino al raggiungimento del livello "Lavaggio Intensivo". Questo livello garantisce un lavaggio di alte prestazioni grazie all'utilizzo di una maggiore quantità di acqua nella fase iniziale del ciclo e una maggiore movimentazione meccanica, ed è utile per eliminare le macchie più resistenti. Può essere utilizzato con o senza candeggina. Se si desidera effettuare il candeggio, inserire la vaschetta aggiuntiva 4, in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il livello "max" indicato sul perno centrale (vedi figura a pag. 22). Per capi poco sporchi o per un trattamento più delicato dei tessuti, premere il tasto fino al raggiungimento del livello "Delicato". Il ciclo ridurrà la movimentazione meccanica per garantire risultati di lavaggio perfetti per i capi delicati.

Impostare il tipo di risciacquo.

L'opzione consente di selezionare il tipo di risciacquo desiderato per la massima cura delle pelli sensibili. Alla prima pressione del tasto viene impostato il livello "Extra risciacquo" che permette di selezionare un risciacquo aggiuntivo a quelli standard del ciclo, per eliminare tutte le tracce di detergente. Alla seconda pressione del tasto viene impostato il livello "Pelli Sensibili" che permette di selezionare due risciacqui aggiuntivi a quelli standard del ciclo ed è consigliato per le pelli più sensibili. Alla terza pressione del tasto viene impostato il livello "Anti Allergico" che permette di selezionare tre risciacqui aggiuntivi a quelli standard del ciclo, per rimuovere i principali allergeni come polline, acari, peli del gatto e cane. Premere nuovamente il tasto per tornare al tipo di risciacquo "Risciacquo Normale". Se non è possibile impostare o modificare la regolazione esistente, sul display verrà visualizzato "Non permesso".

Modificare le caratteristiche del ciclo.

• Premere il tasto per attivare la funzione; la spia corrispondente al pulsante si accenderà.
• Premere nuovamente il tasto per disattivare la funzione; la spia si spegnerà.

! Se la funzione selezionata non è compatibile con il programma impostato, la spia lampeggerà e la funzione non verrà attivata. ! Se la funzione selezionata non è compatibile con un'altra precedentemente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà attivata solo la seconda, la spia della funzione attivata si illuminerà. ! Le funzioni possono variare il carico raccomandato e/o la durata del ciclo. AVVIARE IL PROGRAMMA. Premere il tasto START/PAUSE. La spia relativa si illuminerà di colore verde fisso e l'oblo si bloccherà (simbolo OBLO' BLOCCATO acceso). Durante il lavaggio, sul display comparirà il nome della fase in corso. Per cancellare un programma mentre un ciclo è in corso, mettere la lavasciuga in pausa premendo il tasto START/PAUSE (la spia START/PAUSE lampeggerà lentamente di colore arancione); selezionare quindi il ciclo desiderato e premere nuovamente il tasto START/PAUSE. Per aprire la porta mentre un ciclo è in corso premere il tasto START/PAUSE; se il simbolo OBLO' BLOCCATO è spento sarà possibile aprire l'oblo. Premere nuovamente il tasto START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto. FINE DEL PROGRAMMA. Viene indicata la scritta "FINE CICLO" sul display, quando il simbolo OBLO' BLOCCATO si spegnerà sarà possibile aprire l'oblo. Aprire l'oblo, scaricare la biancheria e spegnere la macchina. Se si desidera annullare un ciclo già avviato, premere a lungo il tasto . Il ciclo verrà interrotto e la macchina si spegnerà.

Tabella dei programmi

Programmi	Descrizione del Programma	Temp. max. (°C)	Velocità max. (giri al minuto)	Asciugatura	Detersivi				Carico max. (Kg)	Durata ricerca
					Prelavagio	Lavaggio	Candegna	Ammobiente
Antimacchia	40°	1600	●	-	●	-	●	6	E'ospettare coregire per l'orecchio.
Cotone Prelavaggio (1° pressione del tasting): bianchi estremamente sporchi.	90°	1600	●	●	●	-	●	10
Cotone Bianchi (1) (2° pressione del tasting): bianchi e colorati resistenti molto sporchi.	60° (Max. 90°C)	1600	●	-	●	●	●	10
Cotone Colorati (2) (3° pressione del tasting): bianchi e colorati delicati poco sporchi.	40°	1600	●	-	●	●	●	10
Sintetici Resistenti (1° pressione del tasting): colori resistenti molto sporchi.	60°	800	●	-	●	●	●	5
Sintetici Resistenti (3) (1° pressione del tasting): colori resistenti molto sporchi.	40°	800	●	-	●	●	●	5
Sintetici Delicati (2° pressione del tasting): colori resistenti molto分校.	40°	800	●	-	●	●	●	5
Delicati	30°	0	●	-	●	-	●	1
M Memo: permette di memorizzare un qualiasi ci clico di lavaggio.
Woolmark Platinum (Lana): per lana, cachemire, ecc.	40°	800	●	-	●	-	●	2,5
Rapidò 30' (1° pressione del tasting): per rinfrescare rapidamente capi molto sporchi (non indicato per lana, seta e capi da lavare a mano).	30°	800	●	-	●	-	●	4
Lava e Asciuga (2° pressione del tasting)	30°	1600	●	-	●	-	●	1
Asciugatura Cotone (1° pressione del tasting)	-	-	●	-	-	-	-	7
Asciugatura Sintetici (2° pressione del tasting)	-	-	●	-	-	-	-	5
Asciugatura Lana (3° pressione del tasting)	-	-	●	-	-	-	-	2,5
Centrifuga (1° pressione del tasting).	-	1600	●	-	-	-	-	10
Risciacquo (2° pressione del tasting).	-	1600	●	-	-	-	●	10
Scarico (3° pressione del tasting).	-	0	-	-	-	-	-	10

La durata del ciclo indicata sul display o sul libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori quali la temperatura e la pressione dell'acqua in ingresso, la temperatura ambiente, la quantità di detersivo, la quantità ed il tipo di carico, il bilanciamento del carico, le opzioni aggiuntive selezionate.

Per tutti i Test Institutes:

1) Programma di controllo secondo la norma EN 50229: impostare il programma a 60°C (2° pressione del tasto). 2) Programma cotone lungo: impostare il programma a 40°C (3° pressione del tasto). 3) Programma sintetico lungo: impostare il programma a 60°C (1° pressione del tasto); temperatura di 40°C (premere il tasto TEMPERATURA).

Funzioni di lavaggio

! Se la funzione selezionata non è compatibile con il programma impostato, la spia lampeggerà e la funzione non verrà attivata. ! Se la funzione selezionata non è compatibile con un'altra precedentemente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà attivata solo la seconda, la spia della funzione attivata si illuminerà.

Time Saver

Selezionando questa opzione si riduce la durata del programma fino al 50% in base al ciclo scelto, garantendo al contempo un risparmio di acqua ed energia. Utilizzare questo ciclo per capi non eccessivamente sporchi.

Premendo questo tasto si riduce la velocità di centrifuga.

La funzione Eco contribuisce al risparmio energetico non riscaldando l'acqua utilizzata per lavare il bucato – un vantaggio sia per l'ambiente, sia per la bolletta elettrica. Infatti, l'azione rafforzata e il consumo ottimizzato dell'acqua garantiscono ottimi risultati nella stessa durata media di un ciclo standard. Per ottenere i migliori risultati di lavaggio, si consiglia l'uso di un detersivo liquido.

Selezionando anche la funzione di asciugatura, al termine del lavaggio viene eseguita automaticamente un'asciugatura che contribuisce anch'essa al risparmio energetico grazie ad una ottimale combinazione di temperatura dell'aria e durata del ciclo; sul display verrà visualizzato il livello di asciugatura "Eco".

! È attivabile sui programmi "Cotone Bianchi" e "Cotone Colorati".

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavasciuga e a inquinare l'ambiente.

! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Estrarre il cassetto dei detersivi e inserire il detersivo o l'additivo come segue.

Vaschetta 1: Detersivo per prelavaggio (in polvere)

Prima di versare il detersivo verificare che non sia inserita la vaschetta aggiuntiva 4.

Vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Nel caso di utilizzo di detersivo liquido si consiglia di utilizzare la paretina A in dotazione per un corretto dosaggio. Per l'utilizzo del detersivo in polvere riporre la paretina nella cavità B.

Vaschetta 3: Additivi (ammorbidente, ecc.)

L'ammorbidente non deve fuoriuscire dalla griglia.

Vaschetta aggiuntiva 4: Candeggina

Prepara la biancheria

• Suddividere la biancheria secondo:
• il tipo di tessuto / il simbolo sull'etichetta.
• i colori: separare i capi colorati da quelli bianchi.
• Vuotare le tasche e controllare i bottoni.
• Non superare i valori indicati, riferiti al peso della biancheria asciutta: vedi "Tabella dei programmi".

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1200 gr. 1 asciugamano 150-250 gr.

Programmi speciali

Antimacchia: il programma è adatto al lavaggio di capi molto sporchi, con colori resistenti. Il programma garantisce una classe di lavaggio superiore alla classe standard (classe A). Non eseguire il programma mescolando capi di colore diverso. Si consiglia l'utilizzo di detersivo in polvere. Per macchie ostinate è consigliato il pretrattamento con additivi specifici.

Delicati: utilizzare il programma per il lavaggio dei capi molto delicati, che presentano applicazioni quali strass o paillettes.

Per il lavaggio dei capi in seta e tende, selezionare il ciclo ed impostare il livello "Delicato" dell'opzione. Si raccomanda di rovesciare i capi prima del lavaggio e di inserire gli indumenti piccoli nell'apposito sacchetto per il lavaggio dei capi delicati. Per risultati migliori si raccomanda l'utilizzo del detersivo liquido per capi delicati. Selezionando la funzione di asciugatura esclusivamente a tempo, al termine del lavaggio viene eseguita un'asciugatura di particolare delicatezza grazie ad una movimentazione leggera e da un getto d'aria ad una temperatura opportunamente controllata.

I tempi consigliati sono:

1 kg di sintetico --> 160 min.

1 kg di sintetico e cotone --> 180 min

1 kg di cotone -> 180 min.

Il grado di asciugatura dipenderà dal carico e dalla composizione del tessuto.

Lana: il ciclo di lavaggio "Lana" di questa lavatrice Hotpoint-Ariston è stato testato e APPROVATO dalla Woolmark Company per il lavaggio di capi in lana classificati come "lavabili a mano", perché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull'etichetta dell'indumento e delle indicazioni fornite dal produttore dell'elettrodomestico. Hotpoint-Ariston è la prima marca di lavatrici ad aver ottenuto dalla Woolmark Company la certificazione Woolmark Apparel Care - Platinum per le sue prestazioni di lavaggio e il consumo di

acqua ed energia. (M1135)

Lava e Asciuga: utilizzare il programma (2° pressione del tasto) per lavare e asciugare capi (Cotone e Sintetici) leggermente sporchi in poco tempo. Selezionando questo ciclo è possibile lavare e asciugare fino a 1 kg di bucato in soli 45 minuti.

Per ottenere i migliori risultati utilizzare detersivo liquido; pretrattare polsini, colli e macchie.

Sistema bilanciamento del carico

Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato, la macchina effettua la centrifuga ad una velocità inferiore a quella prevista.

In presenza di eccessivo sbilanciamento, la lavasciuga effettua la distribuzione anziché la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento, si consiglia di mescolare capi grandi e piccoli.

Può accadere che la lavasciuga non funzioni. Prima di telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavasciuga non si accende.

Il ciclo di lavaggio non inizia.

La lavasciuga non carica acqua (nel display apparirà la scritta "Manca l'acqua, aprire il rubinetto").

La lavasciuga carica e scarica acqua di continuo.

La lavasciuga non scarica o non centrifuga.

La lavasciuga vibra molto durante la centrifuga.

La lavasciuga perde acqua.

La macchina è bloccata, il display lampeggia e segnala un codice di anomalia (es.: F-01, F--).

Si forma troppa schiuma.

La lavasciuga non asciuga.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto. In casa non c'è corrente. L'oblo non è ben chiuso.
• Il tasto ON/OFF non è stato premuto.
• Il tasto START/PAUSE non è stato premuto. Il rubinetto dell'acqua non è aperto.
• Si è impostato un ritardo sull'ora di avvio.
• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
• Il tubo è piegato. Il rubinetto dell'acqua non è aperto. In casa manca l'acqua. Non c'è sufficiente pressione.
• Il tasto START/PAUSE non è stato premuto.
• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").
• L'estremità del tubo di scarico è immersa nell'acqua (vedi "Installazione").
• Lo scarico a muro non ha lo sfiato d'aria.

Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavasciuga e chiamare l'Assistenza. Se l'abitazione si trovava agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavasciuga carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente.
• Il tubo di scarico è piegato (vedi "Installazione").
• La conduttura di scarico è ostruita.
• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").
• La lavasciuga non è in piano (vedi "Installazione").
• La lavasciuga è stretta tra mobili e muro (vedi "Installazione").
• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").
• Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").
• Il tubo di scarico non è fissato bene (vedi "Installazione").
• Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minuto prima di riaccenderla.

Se l'anomalia persiste, chiamare l'Assistenza.

• Il detersivo non è specifico per lavasciuga (deve esserci la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
• Il dosaggio è stato eccessivo.
• La spina non è inserita nella presa della corrente. In casa non c'è corrente. L'oblò non è ben chiuso.
• Si è impostato un ritardo sull'ora di avvio. L'ASCIUGATURA è nella posizione OFF.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi "Anomalie e rimedi");
• Riavviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare il Numero Unico 199.199.199*.

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N);

Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavasciuga e nella parte anteriore dell'oblò.

Assistenza Attiva 7 giorni su 7

In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199*.

Un operatore sarà a disposizione per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (IVA inclusa) dal lun. al ven. dalle 08:00 alle 18:30, il sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di euro al minuto (IVA inclusa) dal lun. al ven. dalle 18:30 alle 08:00, il sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.hotpoint-ariston.it.
