AQD1071D 69ID EU/A - Lavatrice asciugatrice HOTPOINT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavasciuga
Marca	Hotpoint
Modello	AQD1071D 69ID EU/A
Dimensioni (L x A x P)	59.5 cm x 85 cm x 64.5 cm
Capacità di lavaggio	1 a 10 kg
Capacità di asciugatura	1 a 7 kg
Volume del cestello	71 litri
Velocità di centrifuga massima	1600 giri/min
Pressione dell'acqua	0.05 - 1 MPa (0.5 - 10 bar)
Alimentazione elettrica	Vedi targhetta segnaletica sull'apparecchio (tensione e potenza)
Programmi di lavaggio	Cotone, Sintetici, Mix Colori, Colori Intensivo, Nero e Scuro, Anti Allergia Plus, Anti Allergia Delicato, Ultra Delicato, Lana, Mix 30', Cotone Eco, Risciacquo, Centrifuga+Scarico, Solo Scarico
Programmi di asciugatura	Asciugatura Cotone, Asciugatura Sintetici, Asciugatura Lana
Opzioni di lavaggio	Super lavaggio, Risciacquo extra, Stiratura facile, Prelavaggio
Livelli di asciugatura	Da stirare, Su gruccia, Da riporre, Intensivo, Tempo (20-180 min)
Tipo di comando	Touch Control elettronico con display
Caratteristiche speciali	Direct Injection, Sistema di bilanciamento del carico, Partenza ritardata, Blocco bambini, Modalità standby (0.5 W)
Pulizia e manutenzione	Pulizia del cassetto del detersivo, della pompa (autopulente), controllo del tubo di alimentazione dell'acqua
Sicurezza	Blocco oblò, protezione bambini, smaltimento secondo RAEE
Paese di produzione	Non specificato nel manuale
Classe energetica	Non specificato (consultare l'etichetta energetica)

Domande frequenti - AQD1071D 69ID EU/A HOTPOINT

Qual è la capacità di lavaggio e di asciugatura di questa lavasciuga?

La capacità di lavaggio è da 1 a 10 kg e la capacità di asciugatura è da 1 a 7 kg. Non superare mai questi carichi massimi per garantire un funzionamento ottimale.

Come installare correttamente l'apparecchio?

Disimballare l'apparecchio, rimuovere i bulloni di trasporto (4) e tappare i fori con i coperchi forniti. Posizionare l'apparecchio su un pavimento piano e rigido, quindi metterlo in livello avvitando o svitando i piedi (inclinazione max 2°). Collegare il tubo di alimentazione dell'acqua a un rubinetto dell'acqua fredda 3/4 gas, e il tubo di scarico a uno scarico situato tra 65 e 100 cm da terra. Inserire la spina in una presa con messa a terra.

Cosa fare se la porta non si apre dopo un ciclo?

Verificare che il ciclo sia terminato (display END). Se la spia LOCK è spenta, premere START/PAUSE per sbloccare. In caso di blackout, è possibile aprire manualmente la porta: scollegare l'apparecchio, svuotare l'acqua se necessario tramite il tubo di scarico, quindi rimuovere il pannello anteriore e tirare il grilletto di sblocco verso il basso.

Quali programmi utilizzare per i capi delicati o la lana?

Per lana, cashmere e tessuti contrassegnati 'lavabile a mano', utilizzare il programma Lana (Platinum Care) a 40°C, velocità di centrifuga limitata a 800 giri/min. Per articoli molto delicati (strass, paillettes), scegliere Ultra Delicato (30°C, senza centrifuga). Per seta e tende, selezionare il programma Ultra Delicato con l'opzione arresto cestello pieno.

Come attivare il blocco bambini?

Premere il tasto contrassegnato da un lucchetto (Blocco bambini) per circa 2 secondi. La spia corrispondente si accende, bloccando tutti i tasti del pannello. Per disattivare, tenere premuto di nuovo il tasto per 2 secondi.

Cosa significa la spia ECO e come risparmiare energia?

La spia ECO si accende quando le impostazioni consentono un risparmio di elettricità di almeno 10%. Utilizzare programmi a bassa temperatura (20-40°C), un carico completo, ed evitare il prelavaggio per ridurre i consumi. L'apparecchio entra in standby (0.5 W) dopo 30 minuti di inattività.

Come pulire la pompa e il cassetto del detersivo?

Per il cassetto: premere la leva, estrarlo, lavarlo con acqua corrente. Per la pompa: scollegare l'apparecchio, rimuovere il pannello anteriore, posizionare un recipiente sotto il tappo, svitarlo (ruotare in senso antiorario), pulire la precamera, riavvitare e rimontare il pannello. La pompa è autopulente ma piccoli oggetti possono accumularsi.

Quali sono i possibili codici di errore e come risolverli?

In caso di lampeggio rapido delle icone delle fasi e della spia ON/OFF, spegnere l'apparecchio, scollegarlo per 1 minuto, quindi ricollegarlo. Se il problema persiste, contattare il servizio di assistenza autorizzato indicando il modello (Mod.) e il numero di serie (S/N) riportati sulla targhetta segnaletica.

Come eseguire solo l'asciugatura?

Selezionare il programma Asciugatura Cotone, Asciugatura Sintetici o Asciugatura Lana in base al tipo di tessuto. Usare il tasto ASCIUGATURA per scegliere il livello (Da stirare, Su gruccia, Da riporre, Intensivo) o un tempo da 20 a 180 minuti. Assicurarsi che il rubinetto dell'acqua sia aperto. Il carico massimo per la sola asciugatura è di 7 kg (cotone).

Cosa fare in caso di perdita d'acqua?

Verificare che il tubo di alimentazione dell'acqua sia ben avvitato al rubinetto e all'apparecchio. Assicurarsi che il tubo di scarico sia fissato correttamente e non piegato. Pulire il cassetto del detersivo se ostruito. Se la perdita persiste, ispezionare i collegamenti o contattare un tecnico autorizzato.

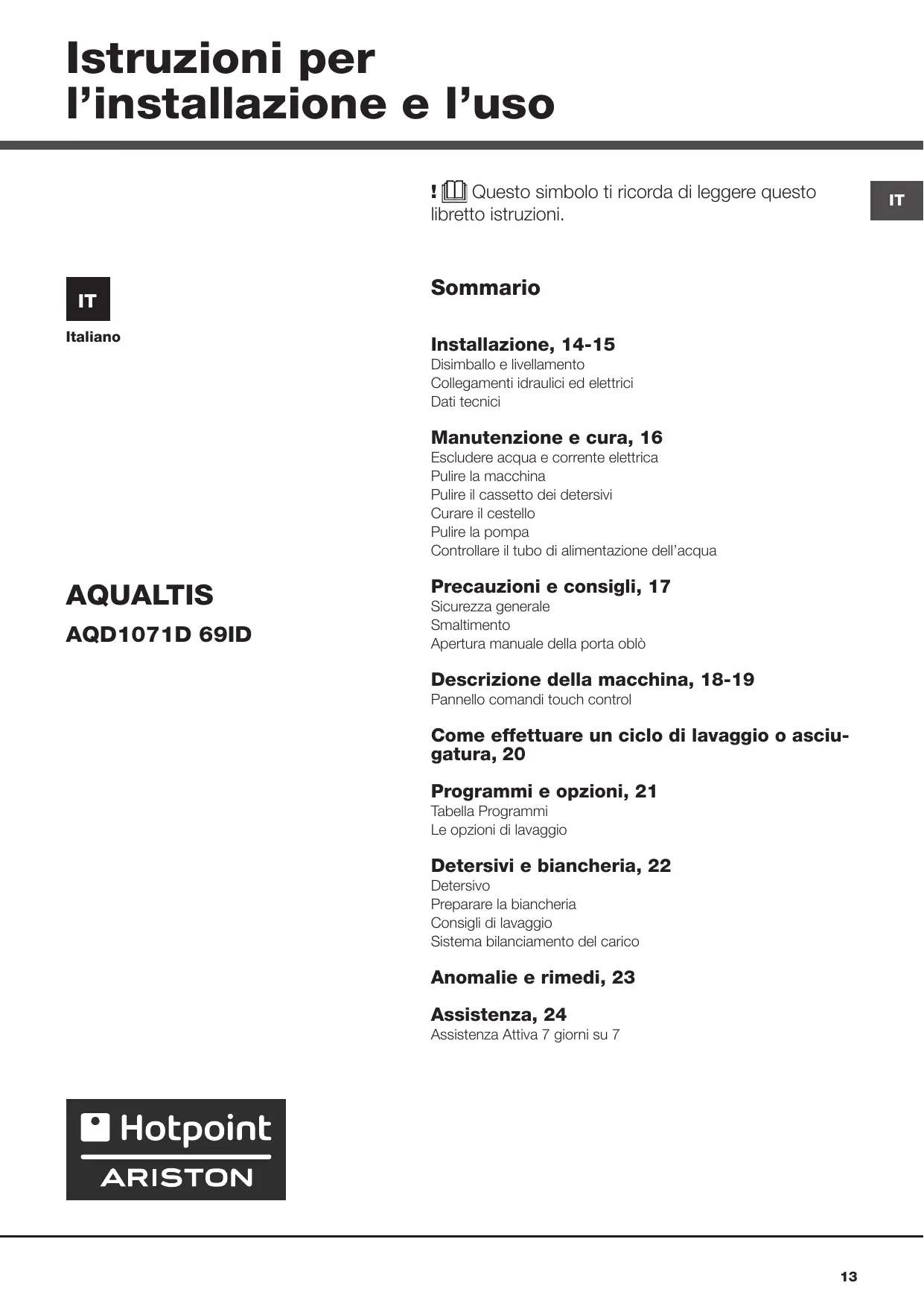

MANUALE UTENTE AQD1071D 69ID EU/A HOTPOINT

! [Q]tosto symbolo ti ricorda di leggere quello libretto istruzioni.

IT

Italiano

Summario

Installazione, 14-15

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Dati tecnici

Manutenzione e cura, 16

Escludere acqua e corrente elettrica

Pulire la macchina

Pulire il cassetto dei detersivi

Curare il cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

AQUALTIS

AQD1071D 69ID

Precauzioni e consigli, 17

Sicurezza generale

Smaltimento

Apertura manuale della porta oblo

Descrizione della macchina, 18-19

Pannello comandi touch control

Come effettuare un ciclo di lavaggio o asciugatura, 20

Programmi e opzioni, 21

Tabella Programmi

Le opzioni di lavaggio

Detersivie biancheria,22

Detersivo

Preparare la biancheria

Consigli di lavaggio

Assistenza Attiva 7 giorni su 7

Hotpoint

ARISTON

! E' importante conservare quello libretto per poterlo consultare in anni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavasciuga.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Nella busta contente quello libretto troverete,或者其他 garanzia, dei particolari che serviranno per l'installazione.

Disimballo e livellamento

Disimballo

1. Una volta disimballata la lavasciuga, controllare che non abbia subito danni durante il trasporto.

Se fosse danneggiata non collegarla e contattare il rivenditore.

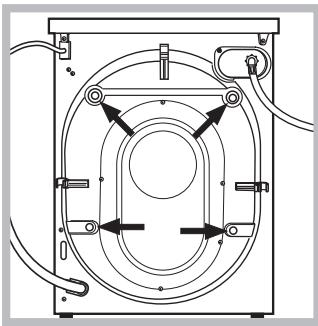

1. Rimuovere le 4 viti di protezione per il trasporto ed il relativo distanziale posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica contenuti nella busta.

3. Conservare tutti i pezzi; qualora la lavasciuga dovesse essere trasportata, dovranno essere rimontati per evitare danneggiamenti interni.

Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Posizione are la lavasciuga su un pavimento piano e rigido, alla appoggiarla a muri o mobili.

1. Compensare le irregularità svitando o avvitando i piedini finché la macchina non sia orizzontale (non deve essere inclinata più di 2 grade).

! Un accurato livellamento da stabilità ed evita vibrazioni e rumorosità soprattutto nella fase di centrifuga.
! In caso sia posizionata su moquette o tappeti, regolare i piedini in modo da conservare quello la lavasciuga lo spazio necessario per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

! Prima di collegare il tubo di alimentazione alla rete idrica, far scorrere l'acqua finché non sua limpida.

1. Collegare il tubo di alimentazione alla macchina avvitandolo all'apposita presa d'accua, nella parte posteriore in alto a destra (vedi figura).

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura).

2. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negazio specializzato o a un technician autorizzato.
! Non utilizzato mai tubi di carico usati o vecchi, ma quelli in dotazione alla macchina.

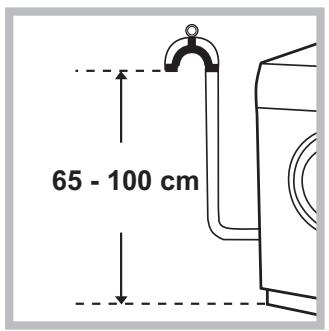

Collegamento del tubo di scarico

Collegare il tubo di scarico a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra evitando assolutamente di piegarlo.

In alternatively,
appoggiare il tubo di
scarico al bordo di
un lavandino o di una
vasca, legando la
guida in dotazione al
rubinetto (vedi figura).
L'estremità libera
del tubo di scarico
non deve rimanere
immersa nell'acqua.

!È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve averere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua a norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a fianco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);
• la presa sia compatibile con la spina della macchina. In caso contrario far sostituire la presa o la spina.

! La macchina non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.
!A macchina installata, la presa della corrente deve essere lavorente raggiungibile.
! Non usare prolonghe e multiple.
! Il cavo non delve subire piegature o compressioni.

! Il cavo di alimentazione e la spina devono essere sostituiti solo da tecnici autorizzati.

Attenzione! L'azienda declina agli responsabilità qualora queste norme non vengano rispettate.

Dati tecnici
Modello	AQD1071D 69ID
Dimensioni	larghezza cm 59,5 altezza cm 85 profondità cm 64,5
Capacità	da 1 a 10 kg per il lavaggio da 1 a 7 kg per l'asciugatura
Collegamenti elettrici	vedi la targhetta caratteristi- che tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 71 litri
Velocità di centrifuga	sino a 1600 giri al minuto
Programmi di prova secondo la direttiva EN 50229	lavaggio: programmà «60°/40」; temperatura 60°C; effettuato con 10 kg di carico. asciugatura: l'asciugatura del carico minore (3kg) devel- eseere effettuata selezionan- do il livello di asciugatura "APPENDERE", il carico di biancheria devel èssere composto da 3 lenzuola, 2 federe e 2 asciugamani; l'asciugatura del carico restante deve essere effet- tuata selezionando il livello di asciugatura "EXTRA".
CE	Questa apparecchiatura è conformé alle seguenti Diret- tive Comunitarie: - 2004/108/CE (Compatible- tà Elettromagnetica) - 2012/19/EU (WEEE) - 2006/95/CE (Bassa Tensione)

IT

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio. Si limita così l'usura dell'impianto idraulico della macchina e si elimina il pericolò di perdite.
• Staccare la spina della corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la macchina

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Per estrarre il cassetto
premere la leva (1) e
tirarlo versuso I'esterno (2)
(vedi figura).
Lavarlo sotto I'acqua
corrente;questa pulizia
va effettuata
frequently.

Curare il cestello

• Lasciare sempre socchiusa la porta oblo per evitare che si formino cattivi odori.

Pulire la pompa

La macchina è dotata di una pompa
autopulente che non ha bisogno di manutenzione. Può perché succeedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore diessa.

Assicurarsi che il ciclo di lavaggio si a terminato e staccare la spina.

Per accedere alla precamera:

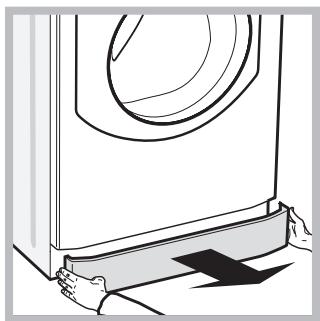

1. rimuovere il pannello di copertura sul lato anteriore della macchina premendo verso il centro, quindi spingere verso il basso da entrambe i lati ed estrarlo (vedi figure);

1. posizionare un contentitore per raccogliere l'acqua che uscirà (circa 1,5 lt) (vedi figura); 3. svitare il coperchio ruotandolo in senso antiorario (vedi figura);

2. pulire accuramente l'interno;

3. riavvitare il coperchio;
4. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserto i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fissure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

! La macchina è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.
• Questo appearecchio più essere usato da bambini da 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all'uso dell'apparecchio in modo sicuro e capendo i pericolì connessi. I bambini non devono giocare con l'apparecchio. Manutenzione e pulizia non devono essere effettuali dai bambinienza supervisione.
• Non asciugare capi non lavati.
• I capi sporchi di sostanze quali l'olio di cottura, l'acetone, l'alcol, la benzina, il cherosene, gli smacchiatori, la trementina, la cera e le sostanze per rimuoverla devono essere lavati in acqua calda con una quantità maggiore di detergente prima di asciugarli nell'asciugabiancheria.
• Oggetti come la gomma espansa (schiuma di lattice), le cuffie per la doccia, i materiali tessili impermeabili, gli articoli con un lato di gomma e i vestiti o i cuscini che hanno delle parti in schiuma di lattice non devono essere asciugati nell'asciugabiancheria.
• Ammorbidenti o prodotti similii devono essere usati conformmente alle istruzioni del produttore.
• La parte finale di un ciclo dell'asciugabiancheria avviene nella calore (ciclo di raffreddamento) per garantire che gli articolì non vengano danneggiati.
  ATTENZIONE: Non arrestare mai
  un'asciugabiancheria prima del terme del programma di asciugatura. In quello caso prelevare rapidamente tutti i capi di biancheria e stenderli per farli raffreddare rapidamente.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.
  Non après il cassetto dei detersivi nelle macchina è in funzione.
  Non toccare l'acqua di scarico, che puo raggiungere temperature elevate.
• Non forzare in nessun caso l'oblo: potrebbe danneggiarsi il meccanismo di sicurezza che protege da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Durante il lavaggio l'oblo tende a scaldarsi.
• Se dev'essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlling che il cestello sia vuoto.
• Durante l'asciugatura l'oblo tende a scaldarsi.
• Non asciugare biancheria lavata con solventi infiammabili (es. trielina).
  Non asciugare gommapiuma o elastomeri analoghi.

• Assicurati che durante le fasi di asciugatura il rubinetto dell'acqua sua aperto.

• Togliere tutti gli oggetti dalle tasche, quali accendini e fiammiferi.

• I bambini di età inferiore a 3 anni devono essere tenuti lontano dall'asciugatrice se non sono costamente sorvegliati.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU (WEEE) sui rifiuti di apparecchia-ture elettriche ed elettroniche (RAEE), prevede che gli elettro-d-mestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Quando si acquista una nuova apparecchiatura equivalente siouldo consegnare il RAEE al negotiante, che è tenuto a ritirarlo Gratisamente; i RAEE di "piccolissime dimensioni" (nessun lato sopra i 25~cm ) possono essere consegnati gratuitamente ai negotiantianche se non si acquista nulla (solo nei negoti con superficie di vendita superiore a 400~mq ). Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale della porta oblo

In mancanza di energia elettrica è possibile après la porta per scaricare il bucato procedendo nel modo seguente:

1. togliere la spina alla presa di corrente.

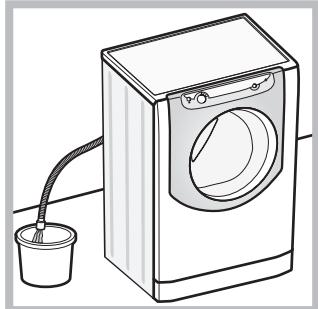

2. verificate che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblo; in caso contrario togliere l'acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio come individato in figura.

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria (vedi pagina segunte).

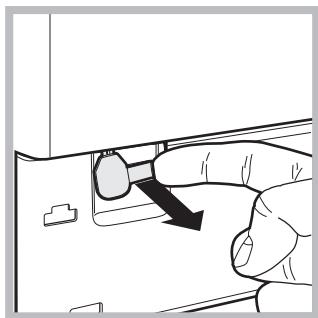

2. utilizeszando la linguetta
   indicata in figura tirare versus
   l'esterno fino a liberare il
   tirante in plastica dal fermo;
   tirarlo successivamente
   verso il basso e
   contemporaneamente apriere
   la porta.

3. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

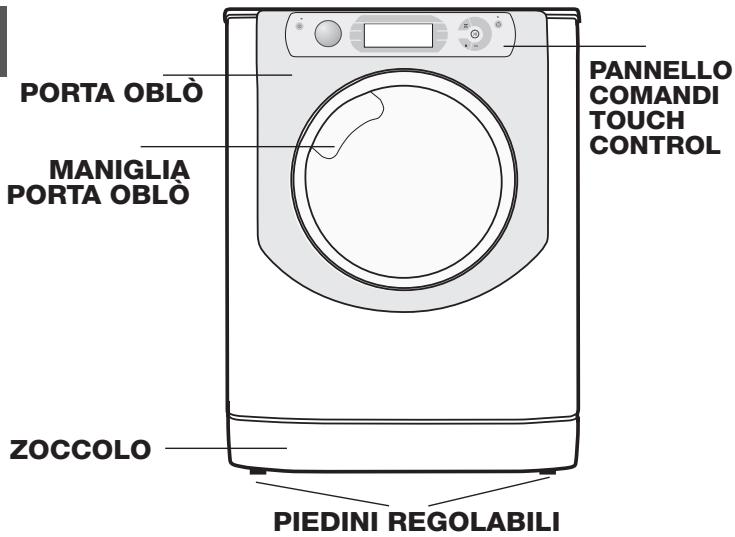

Descrizione della macchina

IT

PORTA OBLO

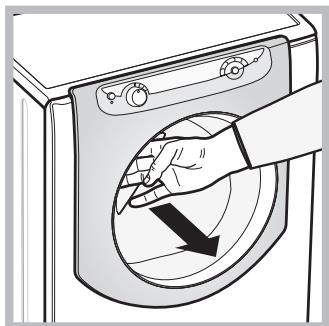

Per aprire la porta oblo utilizzare sempre l'apposita maniglia (vedi figura).

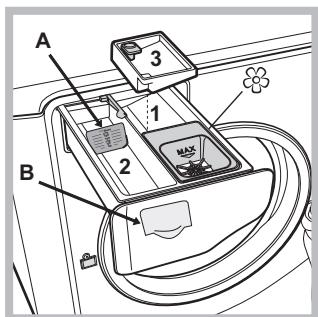

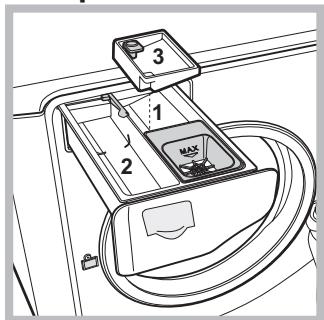

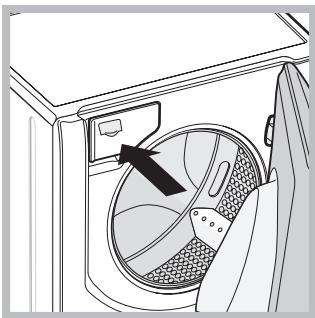

CASSETTO DEI DETERSIVI

Si trova all'interno della macchina e vi si accedejà prendo la porta. Per il dosaggio dei detersivi vedi il capitolo "Detersivi e biancheria".

1. vaschetta per il prelimavaggio: usare detersivo in polvere.
   ! Prima di versare il detersivo verificare che non sia inserita la vaschetta aggiuntiva 3.
2. vaschetta per il lavaggio: Nel caso di utilizzo di detersivo liquido si consiglia di utilizzato la paretina A in dotazione per un corretto dosaggio.

SISTEMA DIRECT INJECTION

La lavabiancheria è dotata di una innovativa Tecnologia "Direct Injection" che solubilizza rapidamente il detersivo attivandone nel miglior modo possibile tutte le varie componenti. Ilsystema garantisce un completo utilizzato e scioglamento del detersivo grazie alla sua miscelazione con l'acqua prima di arrivare sui capi. Cio permette di ottenerile miglioriori performance di pulito più a basse temperature conigundo un notevole risparnio energetico alla perfetta cura dei colori e delle fibre. La Tecnologia "Direct Injection" si attiva automaticamente su tutti i cicli.

Per l'utilizzo del detersivo in polvere riporre la paretina nella cavity B.

1. vaschetta aggientiva: Candeggina

! L'utilizzo della vaschetta aggiuntiva 3 esclude il prelavaggio.

vaschetta per additivi: per ammorbidente o additivi liquidi. Si raccomanda di non superare mai il livello massimo indicato alla griglia e di diluire ammorbidenti concentrati.

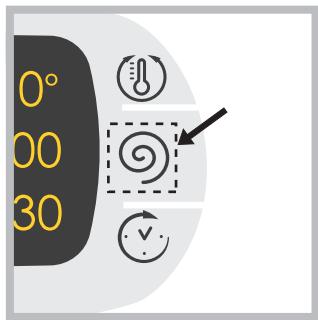

PANNELLO COMANDI TOUCH CONTROL

Per modificare le
impostazioni premere
leggermente sull'icona
all'interno dell'rea sensibile (touch control) come
indicato nella figura.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospeedimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevamente il tasting ON/OFF e attendere che la macchina si riattivi.

ON/OFF ①: premere brevamente il pulsante per accendere o spegnere la macchina. La spia verde indica che la macchina è accesa. Per spegnere la lavasciuga durante il lavaggio è necessario tenere premuto il pulsante più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Manopola PROGRAMMI: più essere ruotata in entrambe le direzioni. Per impostare il programma più corretto vedi la "Tabella programm". Durante il lavaggio la manopola resta fema.

M1-M2: tenerere premuto uno dei pulsanti per memorizzare un ciclo e le proprie personalizzazioni preferite. Per richiamare un ciclo precedentemente memorizzato premere il relativo pulsante.

Pulsante ASCIUGATURA: premere per ridurre o escludere l'asciugatura; il livello o il tempo di asciugatura selezionato viene indicato nel display (vedi "Come effettuare un ciclo di lavaggio o asciugatura o asciugatura").

Pulsante TEMPERATURA: premere per modificare o escludere la temperatura; il valore scelto viene indicato dal display (vedi "Come effettuare un ciclo di lavaggio o asciugatura").

Pulsante © CENTRIFUGA: premere per modificare o escludere la centrifuga; il valore scelto viene indicate dal display (vedi “Come effettuare un ciclo di lavaggio o asciugatura”).

Pulsante PARTENZA RITARDATA: premere per impostare una partenza ritardata del programma prescelto; il valore del ritardo impostato viene individato dal display (vedi "Come effettuare un ciclo di lavaggio o asciugatura").

Pulsanti OPZIONI: premendo il pulsante, sul display comparirà il nome dell'opzione. L'accensione della relativa spia indica che l'opzione è stata selezionata.

Icone FASI DI LAVAGGIO: si illuminano ad indicare l'avanzamento del ciclo (Lavaggio - Risciacquo - Centrifuga/Scarico - Ascugatura). La scritta END si illumina quando il ciclo è terminato.

START/PAUSE: quando la spia verde lampeggia lentamente, premere il pulsante per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il pulsante; la spia lampeggerà con colore arancione. Se la spia "LOCK" è spenta, si può aprire la porta oblo. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il pulsante.

Spia LOCK: indica che la porta oblo è bloccata. Per aprire la porta è necessarioMETTere il ciclo in pausa (vedi pagina seguente).

BLOCCO TASTI: per attivare o disattivare il blocco del pannello comandi, tenere premuto il pulsante per circa 2 secondi. La spia accesa indica che il pannello di controllo è bloccato. In quello modo si impedisco modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini.

Spia ECO: l'icona ECO si accenderà quando, modificando i parametri di lavaggio, si otterrà un risparmio di energia di almeno il 10% . Inoltre prima che la macchina entri nella modalità di "Stand by" l'icona ECO si accenderà per pochi secondi; a macchina spenta il recupero energetico stimato sare dell'80% circa.

MODIFICA LINGUA

Alla prima accensione della macchina appare nel display la prima lingua lampeggiante. In corrispondenza dei 3 pulsanti a destra del display compaiano i symboli “ ”, “OK” e “V”. Le lingue cambiano automaticamente agli 3” oppure premendo i pulsanti'accanto i symboli “ ” e “V”. Con il pulsante “OK” si conferma la lingua che si fissa dopo 2”. Se non si preme nessun pulsante, trascorsi 30” ilchio automatico delle lingue ricomincia.

Per modificare la lingua è necessario accendere e spagnere la macchina, nei 30" successivi allo spegnimento premere contemporaneamente i pulsanti temperatura (1) +centrifuga ⑨+partenza ridardata ⑤ per 5" e altri ad un breve segnale acustico appara nel display la lingua impostata lampeggiante. Premendo i pulsanti accanto i symboli "A" e "V" si cambia la lingua. Con il pulsante accanto il significolo "OK" si conferma la lingua che si fissa dopo 2". Se non si preme nessun pulsante, trascorsi 30" verrà visualizzata la lingua impostata precedentamente. Riaccendere la macchina.

Come effettuare un ciclo di lavaggio o asciugatura

NOTA: la prima volta che si utilizeszza la lavasciuga, effettuare un ciclo di lavaggio senza biancheria ma con detersivo impostando il programma cotone 90^ enza prelimavaggio.

5. CHUIDERE LA PORTA OBLO'.

1. ACCENDERE LA MACCHINA. Premere il pulsante ① . Tutte le spie si accenderanno per 1 secondo e sul display comparirà la scritta AQUALTIS; rimarra poi accesa fissa la spia del pulsante ① e la spia START/PAUSE lampeggerà.
2. SCEGLIERE IL PROGRAMMA. Ruotare la MANOPOLA PROGRAMMI versus destra o versus sinistra fino a selezionare il programma desiderato; il nome del programma comparirà sul display; adesso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.
3. CARICARE LA BIANCHERIA. Aprière la porta oblo. Caricare la biancheria facendo attenzione a non superare la quantità di caricoindicata nella tabella programmi della pagina seguente.
4. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in "Descrizione della macchina".
5. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire sugli apposti pulsanti del pannello comandi:

Modificare la temperatura e/o la centrifuga. La macchina visualizza automaticamente la temperatura e la centrifuga massime previste per il programma impostato o le ultime selezionate se compatibili con il programma scelto. Premendo il pulsante 日 si riduce progressivement la temperature sino al lavaggio a freddo "OFF". Premendo il pulsante 日 si riduce progressivement la centrifuga sino alla sua esclusione "OFF". Un'ulteriore pressione dei pulsanti riportera i valore a quelli massimi previsti. ! Eccezione: selezionando il programma la temperature cui è serra portata sino a 90^

Modificare l'asciugatura

Ala prima pressione del tasto la macchina selezione automaticamente il livello di ascugatura massimo compatible al programma selezionato. Le successive pressioni fanno decrementare il livello e successivement il tempo di ascugatura fino alla sua esclusione "OFF". Un'ulteriore pressione del pulsante riporterà il valore a quello massimo previsto.

Sono previste due tipi di asciugatura:

A-In base al tempo:da 20'a 180'.

B - In base al livello di umidità dei capi ascugati:

Stirare: capi leggermente umidi, facili da stirare.

Appendere: ideale per quei capi che non necessitano di un'asciugatura completa.

Ripiegare: adatto per il bucato da riporre nell'armadio sono bian bisogno di stiratura.

Extra: adatto capi che necessitano di un'asciugatura completa come spugne e accappatoi.

Se eccezionalmente il carico di biancheria da lavare ed asciugare è superiore al massimo previsto effettuare il lavaggio, e a programma ultimato, dividere il carico e rimetterne una parte nel cestello.Seguire a questo punto le istruzioni per effettuare "SOLO ASCIUGATURA".Ripeti le stesse operazioni per il carico rimanente.

Alla fine dell'asciugatura viene effettuato un periodo di raffreddamento.

SOLO ASCIUGATURA

Selectionare con la manopola dei programmi un'asciugatura (in base al tipo di tessuto. É possible impostare anche il livello o il tempo di asciugatura desiderato con il pulsante ASCIUGATURA.

Impostare una partenza ritardata.

Per impostare la partenza ridata del programma prescelto, premere il pulsante relativo fino a raggiungere il tempo di ritardo desiderato. Durante l'impostazione viene visualizzato il tempo di ritardo insieme alla scritta "Parteta: e il symbolo lampeggiante. Dopo aver impostato la partenza ridata il Display visualizzera il symbolo fisso e il display ritornera alla visualizzazione della durata del ciclo impostato con le scritte "Finisce tra:" e la durata del ciclo. Premendo il pulsante PARTENZA RITARDATA una sola volta viene visualizzato il tempo di ritardo impostato precedentamente. Dop o'avio il display visualizzera la scritta "Parte tra:" ed il tempo di ritardo. Unaolta trascorso il tempo di ritardo impostato, la macchina partirà e il display visualizzera "Finisce tra:" e il tempo residuo per la fine ciclo. Per rimuovere la partenza ridata premere il pulsante fino a che sul display compare la scritta OFF; il symbolo si spegnerà.

Modificare le caratteristiche del ciclo.

• Premere il pulsante per attivare l'opzione; sul display comparirà il nome dell'opzione e la spia corrispondente al pulsante si accenderà.
• Premere nuovamente il pulsante per disattivare l'opzione; sul display comaprìrì il nome dell'opzione più OFF e la spia si spegnerà.

! Se l'opzione selezionata non è compatible con il programma impostato, l'incompatibilità verrà segnalata con il lampeggio della spia ed un segnale acustico (3 beep) e l'opzione non verrà attivata.

! Se l'opzione selezionata non è compatible con un'altra precedentamente impostata, la spia relativa alla prima opzione selezionata lampeggerà e verrà attivata solo la seconda, la spia dell'opzione attivata si fisserà.

!Le opzioni possono variate il carico racommando e/o la durata del ciclo.

1. AVVIARE IL PROGRAMMA. Premere il pulsante START/ PAUSE. La spia relativa si fissera e la porta oblo si bloccherà (spia LOCK ☐ accesa). Durante il lavaggio, sul display comparirà il nome della fase in corso e le icone relative alle fasi si illumineranno. Per cancellare un programma nelle un ciclo è in corso, mettere la lavasciuga in sua premendo il pulsante START/PAUSE; selezionare quindi il ciclo desiderato e premere nuovamente il pulsante START/ PAUSE. Per aprire la porta nelle un ciclo è in corso premere il pulsante START/PAUSE; se la spia LOCK ☐ è spenta sera possibile aprire la porta. Premere nuovamente sul pulsante START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.

2. FINE DEL PROGRAMMA. Viene individata alla scritta END accesa. La porta oblo si potra après immediatamente. Se la spia START/PAUSE lampeggia, premere il pulsante per terminare il ciclo. Apire la porta, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo già aviato, premere a lungo il pulsante. Il ciclo verrà interrotto e la macchina si spegnerà.

Tabella programmi

Icona	Descrizione del Programma	Temp. max. (°C)	Veloci-tà max. (giri al minuto)	Asciugatura	Carico max. di asciugatura (Kg)	Detersivi e additivi				Carico max. di lavaggio (Kg)	Durata ciclo
						Prela-vaggio	Lavaggio	Candeg-gina	Ammor-bidente
Cotone: bianchi e colorati resistenti molto sporchi.		60° (Max. 90°C)	1600	●	7	●	●	●	●	10	(4)
Sintetici resistenti		60°	1000	●	5	●	●	●	●	5
Multi Color		20°	1600	●	4,5	-	●	-	●	9
Colorati Intensivo		40°	1600	●	7	●	●	-	●	9
Scuri		30°	800	●	3	-	●	-	●	6
Asciugatura Cotone		-	-	●	7	-	-	-	-	-
Asciugatura Sintetici		-	-	●	5	-	-	-	-	-
Asciugatura Lana		-	-	●	2,5	-	-	-	-	-
Risciacquo		-	1600	●	7	-	-	●	●	10
Centrifuga e Scarico		-	1600	●	7	-	-	-	-	10
Solo "Scarico" *		-	OFF	-	-	-	-	-	-	10
Anti Allergy Plus		60°	1600	●	6	-	●	-	●	6
Anti Allergy Delicati		40°	1600	●	6	-	●	-	●	6
Ultra Delicati		30°	0	●	1	-	●	-	●	1
Lana Platinum Care: per lana, cachemire, ecc.		40°	800	●	2,5	-	●	-	●	2,5
Mix 30' (**): per rinfrescare rapidamente capi peu sporchi (non indicato per lana, seta e capi da lavare a mano).		30°	800	●	1	-	●	-	●	4
Eco Cotone (1): bianchi e colorati resistenti molto sporchi.		60°	1600	●	7	-	●	-	●	10
Eco Cotone (2): bianchi e colorati delicati peu sporchi.		40°	1600	●	7	-	●	-	●	10

• Selezionando il programma © ed escludendo la centrifuga la macchina effettuerà solo lo scarico.
  ** Nota:路过circadlntdSTRT,la macchina in base al carico effettuato, ricalcoer e visualizzera il tempo residuo alla fine del programma.
  *** Se si impostaanche un ciclo di asciugatura, la macchina effettuera un programma di "lavaggio+asciugatura" della durata di 45' con la centrifuga massa e un carico di biancheria di 1kg.
  La durata del ciclo indica sul display o sul liberto e a stima calcolata in base a condizioni standard. Il tempo effettivo pou variare in base a numeroi fattori quali la temperatura e la pressione dell'acqua in ingresso, la temperature ambienta, la quantità di detersivo, la quantità ed il tipo di carico, il bilancimiento del carico, le opzioni aggiuntive selezione.

Per tutti Test Institutes:

1) Programma di controlo secondo la direttiva EN 50229: impostare il programma 60^ / 40^ con una temperaura di 60^ .
2) Programa cotone lungo: impostare il programma ^ / 40 con una temperaura di 40^

Opzioni di lavaggio

• Se l'opzione selezionata non è compatible con il programma impostato, l'incompatibilità verrà segnalata con il lampeggio della spia ed un segnale acustico (3 beep) e l'opzione non verrà attivata.
• Se l'opzione selezionata non è compatible con un'altra precedentamente impostata, la spia relativa alla prima opzione selezionata lampeggerà e verrà attivata solo la seconda, la spia dell'opzione attivata si fissera.

Super Wash

Questa opzione garantisce un lavaggio di alte prestazioni grazie all'utilizzo di una maggior quantità d'acqua nella fase iniziale del ciclo e alla maggior durata del programma ed è utile per eliminare le macchie più resistenti.

Può essere utilizzata con oswana candeggina. Se si

desidera effettuareanche il candeggio insertire la vaschetta aggintiva3, in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il livello "max"indicato sul perno centrale (vedi figura).Se si desidera solo candeggiare

senza effettuare il lavaggio completo, versare la candeggina nella vaschetta aggiuntiva 3, impostare il programma "Risciacquo" e attivare l'opzione "Super Wash".

Extra Risciacquo

Selezionando esta opzione si aumento l'efficacia del risciacquo e si assicura la massima rimozione dei residui del detersivo. E' utile per pelli particolaremente sensibili ai detersivi. Si consiglia l'utilizzo di esta opzione con la lavasciuga a piano carico o con l'utilizzo di elevate dosi di detersivo.

Stira Facile

Selezionando esta opzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavasciuga effettuerà delle lente rotazioni del cestello; le spie "Stira Facile" e START/PAUSE lampeggeranno. Per terminare il ciclo premere il pulsante START/PAUSE o il pulsante "Stira Facile".

Note: se si vuole effettuareanche un'asciugatura,questa opzione è attiva solo selezionando il livello "Stirare".

P, Prelavaggio

Selezionando esta funzione si effettua il prelimaggio, utile per rimuovere macchie ostinate.

N.B.: Aggiungere il detersivo nell'apposto scomparto.

Detersivo

La scelta e la quantità del detersivo dipendono dal tipo di tessuto (cotone, lana, seta...), dal colore, alla temperatura di lavaggio, dal grado di sporco e nella durezza dell'acqua. Dosare bene il detersivo evita sprechi e protege l'ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura. Si consiglia di:

• usare detersivi in polvere per capi in cotone bianchi e per il prelimavaggio.
• usare detersivi liquidi per capi delicati in cotone e per tutti i programmi a bassa temperatura.
• usare detersivi liquidi delicati per lana e seta.

Il detersivo deve essere versato prima dell'inizio del lavaggio nell'apposita vaschetta, oppure nel dosatore da porre direttamente nel cestello. In questo caso non si può selezionare il ciclo Cotone con prelimavaggio.

! Non usare detersivi per il lavaggio a mano perché formano troppa schiuma.

Prepare la biancheria

• Aprire bene i capi prima di caricarli.
• Suddividere la biancheria secondo il tipo di tessuto (simpilo sull'etichetta del capo) ed il colore facendo attenzione a separare i capi colorati da quelli bianchi;
• Svuotare le tasche e controllare i bottoni;
• Non superare i valori indicati nella "Tabella Programmi" riferiti al peso della biancheria asciutta.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1200 gr.
1 asciugamano 150-250 gr.
1 jeans 400-500 gr.
1 camicia 150-200 gr.

Consigli di lavaggio

Multi Color: utilise il ciclo per il lavaggio di capi multicolore o di diversi colori mediamente sporchi. Ciclo studiato per garantire la cura del colore e raggiungere contemporaneamente le performance del 40^ a soli 20^ . Si consiglia l'utilizzo di detersivi significati per capi colorati ed attivi più a basse temperature.

! E' sempre consigliabile effettuare separatamente il lavaggio di capi stingenti nonché il primo lavaggio di capi colorati nuovi. Selezionando la funzione asciugatura, al termine del lavaggio viene eseguita automaticamente un'asciugatura delicata che preserva i colori dei capi. Il display visualizzera il livello "Appendere". Carico Max.: 4 kg

Colorati Intensivo: utilizzato il ciclo su capi colorati chiari per una rimozione più intensa delle macchie, alla danneggiare l'integrità e la vivacità dei colori. Il ciclo è studiato per garantire la performance del 60^ gia a 40^ . Si consiglia l'utilizzo di detersivi indicati per capi colorati.

Scuri: utilizzato il ciclo per il lavaggio dei capi di colore scuro. Il programma è studiato per il mantenimento dei colori scuri nel tempo. Per risultati migliorisi si raccomanda l'utilizzo del detersivo liquido, preferibilmente per il lavaggio di capi scuri. Selezionando la funzione asciugatura, al termine del lavaggio

viene eseguita automaticamente un'asciugatura delicata che preserva i colori dei capi. Il display visualizzerà il livello "Appendere". Carico Max.: 3 kg

Anti Allergy Plus: ciclo studiato per capi in cotone e altri tessuti resistenti che garantisce la rimozione dei principali allergeni come polline, acari, peli del gatto e cane.

Anti Allergy Delicati: ciclo studiato per capi in coto ne e altri tessuti resistenti che garantisce la rimozione di polline e peli di cane e gatto giorn a 40^

Ultra Delicati: utilizzare il programma per il lavaggio dei capi molto delicati, che presentano applicazioni quali strass o paillettes.

Si raccomanda di rovesciare i capi prima del lavaggio e di inseire gli indumenti piccoli nell'apposto sacchetto per il lavaggio dei capi delicati. Per risultati migliorisi si raccomanda l'utilizzo del detersivo liquido per capi delicati. Selezionando la funzione di asciugatura esclusivamente a tempo, al termine del lavaggio viene eseguita un'asciugatura di particolare delicatezza grazie ad una movimentazione leggera e da un getto d'aria ad una temperatura opportunamente controllata.

I tempi consigliati sono:

1 kg di sintetico --> 160 min.

1 kg di sintetico e cotone --> 180 min

1 kg di cotone -> 180 min.

Il grado di asciugatura dipenderà dal carico e alla composizione del tessuto.

Per il lavaggio dei capi in Seta e Tende selezionare il ciclo e attivare l'opzione; la macchina terminara il ciclo con la biancheria in amollo e la spia lampeggerà. Per scaricare l'acqua e poter rimuovere il bucato è necessario premere il pulsante START/PAUSE o il pulsante.

Lana - Woolmark Apparel Care - Green:

Il ciclo di lavaggio "Lana" di questa lavatrice è stato testato e APPROVATO alla Woolmark Company per il lavaggio di capi contententi lana classificati come "lavabili a mano", perché il lavaggio venga eseguito nel rispetto delle istruzioni fornite dal produttore di但这a lavatrice. Fare riferimento all'etichetta sulla cura dei capi per l'asciugatura

e le autre istruzioni sul bucato. (M1135)

Macchie ostinate: è bene trattare le macchie ostinate con sapone solido prima del lavaggio e di utilizzato il programma Cotone con prelimavaggio.

Sistema bilanciamento del carico

Prima di agli centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse alcora correttamente bilanziato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavasciuga effettua la distribuzione anzichè la centrifuga. Per favore una migliorie distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grande e piccoli.

Può accadere che la macchina non funzioni. Prima di Telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La macchina non si accende.

Il ciclo di lavaggio non inizia.

La macchina non carica acqua.

La porta della macchina rimane bloccata.

La macchina carica e scarica ac-qua di continuo.

La macchina non scarica o non centrifuga.

La macchina vibra molto durante lacentrifuga.

La macchina perde acqua.

Le icone relative alla "Fase in corso" lampeggiano velocamente contemporaneamente alla spia ON/OFF.

Si forma troppa schiuma.

La porta della macchina rimane bloccata.

La macchina non asciuga.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fareicontatto.
  In casa non c'é corrente.

• La porta oblo non è ben chiusa.

• Il pulsante START/PAUSE non è stato premuto.
  Il rubinetto dell'accua non è aperto.
• Si è impostato un ritardo sull'ora di avvio.
• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
  Il tubo è piegato.
  Il rubinetto dell'accua non è aperto.
  In casa manca l'acqua.
  Non c'é suffICIENTe pressione.

• Il pulsante START/PAUSE non è stato premuto.

• Selezionando l'opzione al temine del ciclo la lavasciuga effettuerà delle len-te rotazioni del cestello; per terminare il ciclo premere il pulsante START/PAUSE o il pulsante

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").

• L'estremità del tubo di scarico è immersa nell'acqua (vedi "Installazione").
• Se l'abitazione si trovaagli ultimi piani di un edificio, è possibile che si verificchi fenomeni di sifonaggio, per cui la macchina carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.
• Lo scarico a muro non ha lo sfiato d'aria.
• Il programma non precede lo scarico: con alcuni programmi occorre avviarlo manualmente (vedi "Programmi e opzioni").
• É attiva la opzione "Stira facile": per completeness il programma premere il pulsante START/PAUSE (vedi "Programmi e opzioni").
• Il tubo di scarico è piegato (vedi "Installazione").
• La conduittura di scarico è ostruita.
• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").
• La macchina non è in piano (vedi "Installazione").
• La macchina è stretta tra mobili e muro (vedi "Installazione").
• Il carico è sbilanciato (vedi "Detersivi e biancheria").
• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").
• Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").
• Il tubo di scarico non è fissato bene (vedi "Installazione").
• Specnere la macchina e togliere la spina alla presa, attendere circa 1 minu-to quindi riaccenderla.

Se l'anomalia persists, chiamare I'Assistenza.

• Il detersivo non è specifico per lavasciuga (deve esserci la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
• Il dosaggio è stato eccessivo.

• Eseguire la procedura di sblocco manuale (vedi "Precauzioni e consigli").

• La spina non è inserta nella presa della corrente, o non abbastanza da fare contatto.
  In casa non c'é corrente.

• La porta oblo non è ben chiusa.
• Si è impostato un ritardo sull'ora di avvio.
  L'ASCIUGATURA è nella posizione "OFF".

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi "Anomalie e Rimedi);
• Riaviare il programma per controllare se l'inveniente è stato oviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

In caso di errata installationo uso non corretto potrete essere chiamati al pagamento dell'intervento.
! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N).

Queste ultime informazioni si trovano sulla targhetto caratteristiche posta sull'apparecchio.

Assistenza Attiva 7 giorni su 7

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completeness per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

! Nota: per uscire dal "Demo Mode", specnere la macchina, quando premere contemporanemanete per 3 sec. i due pulsanti "START/PAUSE" e "ON/OFF" 日

• Al costo di 14,25 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesi di euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da Telefono fisso. Per chi chiama da radiomobile le tariffe sono legate ai piano tariffario dell'operatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il sito www.hotpoint-ariston.eu.

François
