MANUALE UTENTE AMXXL 129 HOTPOINT

Installazione, 18-19

Disimballaggio

Rimuovere i dispositivi di fissaggio per il trasporto

Livellamento

Collegamenti idrici

Scarico e collegamenti elettrici

Caratteristiche tecniche

Descrizione Lavasciuga, 20-21

Pannello comandi

ILED

Avviamento e programmi, 22-25

In breve: come avviare un programma.

Tabella dei programmi

Regolazione della temperatura

Regolazione della velocità dicentrifuga

Opzioni

Funzione asciugatura

AMXXL 129

Detersiviebucato,26

Cassetto detersivo

Preparazione del bucato

Capi particolari

Precauzioni e avventenze, 27

Sicurezza generale

Smaltimento

Risparnio energetico e rispetto per l'ambiente

Cura e manutenzione, 28

Chiusura dell'acqua e interruzione dell'alimentazione elettrica

Pulizia

Cura dello sportello e del cesto della macchina

Controllo dei tubi di carico dell'acqua

Probleme soluzioni, 29-30

Assistenza, 31

Prima di chiamare l'assistenza

Ricambi

ARISTON

IT

! Conservare quello manuale di istruzioni in un luogosicuro per agli ulteriore consulazione. In caso di vendita,trasferimento o spostamento della macchina, accertarsi che il manuale di istruzioni accompagnisempre la lavasciuga, affinché il nuovo proprietario possa apprenderne il funzionamento e le caratteristiche.

! Leggere attendamente queste istruzioni, in quanto contengonoindicazioni extremamente importanti sull'infallazione, l'uso e la sicurezza.

Disimballaggio

1. Disimballare la macchina.
2. Verificare che la macchina non sia stata danneggiata durante il trasporto. Se sono fosse, non installarla e contattare il rivenditore.

Rimuovere i dispositivi di fissaggio per il trasporto

IMPORTANT:Seguire queste instruzioni per rimuoveri i DUE dispositivi di fissaggio utilizzati per il trasporto (per la corretta collocazione, vedi Descrizione).

Posti su entrambi i lati del pannello posteriori, ENTRAMBI i bulloni di trasporto DEVONO essere rimossi prima dell'uso.

! In caso contrario, la macchina potrebbe subire gravi danni.
É fondamentale che il bullone e il distanziale usati per il trasporto (vedi fig.) siano perfettamente integri alla rimozione.

1. Svitare il bullone per mezzo di una chiave da 13 mm.

1. ARRESTARE l'opération quando sono visibili 3getti tature.

1. Per rimuovere il dispositivo,
   afferrare il bullone, farlo scorrere di lato, quindi tirare.

1. Per ragioni di sicurezza, inseire uno dei tappi in plastica (forniti in dotazione con la macchina) sul foro.

! Ripetere i passaggi 1 - 4 per rimuovere il secondo bullone usato per il trasporto.

! I materiali dell'imballo non sono giochi per bambini.

Livellamento

Regolare i due piedini anteriors in modo da vendere la macchina stabile e perfettamente in piano. In caso contrario, il funzionamento può risultare rumoroso.

! Regolare inizialmente la pendenza laterale e successivamente l'inclinazione dal lato anteriore a quello posteriori.

1. Spostare la macchina nell'ubicazione definitiva.

2. Fare attenuation a non incastrare o attorcigliare i flessibili.

1. Ruotare manually uno solo o entrambi i piedini anteriors in senso antiorario fino a finecorsa. Durante la regolazione dei piedini, utilizzato una livella a bolla d'aria per controllare il livellamento della macchina, sua lateramente, sua dalato anteriore a quello posteriori.

2. La molla presente in ciascun

piede impedisce l'allentamento dello stesso.

! Se la macchina viene collocata sopra un tappeto o moquette, regolare i piedini in modo da lasciare spazio a sufficienza per una buona aerazione sotto la lavasciuga.

Collegamento alle prese d'acqua

Collegamento del tubo di carico dell'accua. Ricordarsi che esta macchina è del tipo a riempimento a freddo.

! Controllare che all'interno del tappo di estremità del tubo sia presente una guarnizione.

Prima di effettuare i collegamenti idrici alla bocca filettata da 3 / 4 gas, consentire all'acqua de fluire liberamente dal rubinetto di alimentazione, finché non esce perfettamente pulita.

Avvitare l'estremità di carico con il tappo blu sul rubinetto di alimentazione dell'acqua fredda.

Apriere il rubinetto e verificare che non vi siano perdite: se necessario, stringere.

! Accertarsi che il tubo non sia sottoposto a piegature o compressioni.
! La pressione dell'acqua al rubinetto delve essere compresa tra i valori indicati nella tabella delle caratteristiche tecniche (pagea successiva).
! Se il tubo di carico dell'acqua non è abbastanza lungo, rivolgersi a un tecnico qualificato o recarsi presso un negotio specializzato.
! Utilizzare sempre tubi nuovi.
! Controllare il tubo dell'acqua almeno una volta all'anno e sostituirlo in presenza di sprepolature o fessure, in quanto i tubi usurati possono spaccarsi sotto la pressione dell'acqua.

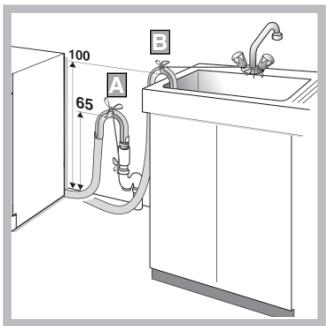

Collegamenti dello scarico

A Collegare il tubo di scarico,enza attorcigliarlo,a una conduttura di scarico o a uno scarico a muro fissato ad una altezza dal pavimento compresa fra 65 e 100~cm All'occurrezza,utilizzare la staffa curva.

B. In alternatively, appoggiarlo sul bordo di un lavello, lavandino o vasca da bagno, fissando il tubo fornito in dotazione al rubinetto.

! L'estremità libera del tubo non deve essere mai immersa in acqua.

! Si sconsiglia di ricorrere a prolonghe. Nel caso sia assolutamente indispensableale, la prolonga deve avere lo stesso diametro del tubo originale e non deve superare i 150 cm di lunghezza.

Collegamento elettrico

Prima di collegare la macchina alla presa elettrica, accertarsi che:

• la presa di corrente sia munita di un efficace collegamento di terra, in conformità alle norme di legge.
• la presa sia in grado di sostortare il carico massimo di potenza della macchinaindicato nella tabella delle caratteristiche tecniche (a destra).
• la tensione di alimentazione sia compresa tra i valori riportati nella tabella delle caratteristiche tecniche (a destra).
• la presa sia compatibile con la spina della macchina. In caso contrario, provvedere alla sostituzione della presa o della spina.

! La macchina non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta alla pioggia e ai temporali.

! Una volta completata l'installation della macchina, la presa di corrente deve essere facilemente raggiungibile e deve essere collegata ad una rete di alimentazione elettrica idonea.

! Nonutilizzareprolungheopresemultiple.
! Il cavo di alimentazione non deve subire piegature o compressioni pericolose.
! Il cavo di alimentazione elettrica deve essere sostituito unicamente da un technician补水ilico.
! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Il primo ciclo di lavaggio

Una volta che la macchina è stata installata e prima di utilizzarla per la prima volta, avviare un ciclo di lavaggio除去 detersivo e除去 bucato, impostando il programma 90^ 除去 prelimavaggio.

CARATTERISTICHE TECNICHE
Modello	AMXXL 129
Dimensioni	larghezza 59.5 cm altezza 85 cm profondità52.5 cm
Capacità	da 1 a 7 kg
Collegamenti elettrici	tensione 220-240 Volt 50 Hz potenza assorbita 1700 -2100 W
Collegamento alle prese d'accua	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacitàdel cesto 53 litri
Velocitàdistrifuga	Sino a 1200 giri al minuto
Programmi di controllo secondo la direttiva IEC456	programma 4 Lavaggio eseguito con un carico di 7 kg. Asciugatura eseguita con un carico da 5 kg e uno da 2 kg
CE	Questa apparecchiatura èconformee alle seguenti Dirette Comunitarie: -73/23/CEE del 19/02/73 (Basse Tensioni) e successive modificazioni -89/336/CEE del 03/05/89 (CompatibleitàElettromagnetica) e successive modificazioni

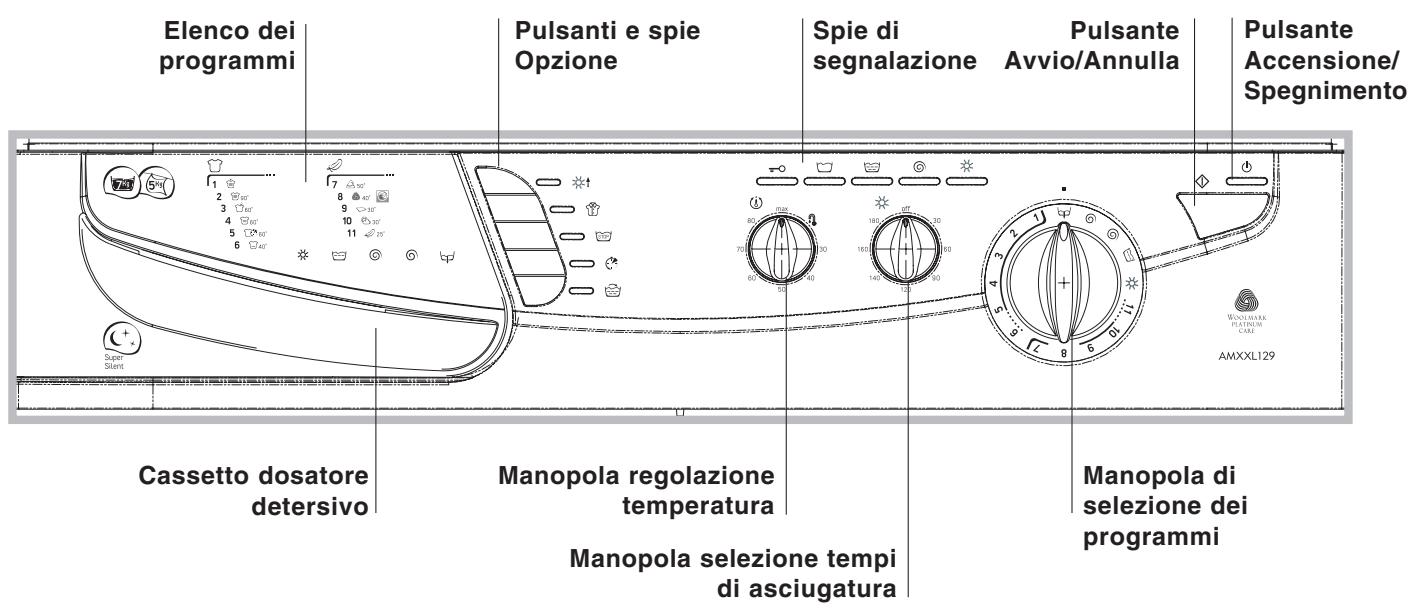

Pannello comandi

Cassetto dosatore detersivo. Per versare il detersivo e l'ammorbidente (vedi Detersivi e bucato).

Elenco dei programmi: Pratica tabella per la consultatione dei diversi programmi disponibili.

Pulsanti Opzione: Per selezionare le opzioni disponibili (vedi Tabella dei programmi e Opzioni).

Spie Opzione: Quando viene selezionata una opzione, la relativa spia si illumina.

Manopola regolazione temperatura: Per ridurre la temperatura di lavaggio dei programmi selezionati (vedi Tabella dei programmi e Opzioni).

Manopola selezione tempi di asciugatura: Per impostare il tempo di asciugatura.

Pulsante Accensione/Spegnimento: Per accendere e spegnere la lavasciuga.

Pulsante Avvio/Annulla: Per avviare il programma o annullario, qualora siano state selezionate impostazioni errate.

Manopola di selezione dei programmi: Per selezionare il programma desiderato. La manopola resta ferma per l'intera durata del ciclo.

Spie di segnalazione: Indicano il blocco dell'oblò (con la spia accesa, l'oblò non può essere aperto) e la fase del programma raggiunta alla macchina (lavaggio, risciacquo o centrifuga).

LED

LED PROGRAMMA IN CORSO:

Lavaggio

Risciacquo

ntrifuga Ascugatura

Queste spie indicano lo stato di avanzamento del programma selezionato.

Una volta avviato il programma, si illumina la spia corrispondente alla prima fase del ciclo e, man mano che il programma avanza, si accendono in sequenza altre spie, fino al termine del programma.

Pulsanti e spi Opzione:

Quando viene selezionata una opzione, il relativo LED si illumina.

• Se la opzione selezionata è incompatibile con il programma impostato, il pulsante inizia a lampeggiare e la opzione non viene attivata.
• Se si imposta una opizione incompatibile con un'altra opzione selezionata in precedenza, verrà attivata soltanto l'ultima opizione selezionata.

LEDACCENSIONESPEGNIMENTOEBLOCCOPORTA:

L'accensione di quello LED indica che l'oblo è bloccato per impedirne l'apertura accidentale ed evitare danni. Per poter aprire l'oblo attendere che il LED si spenga.

In breve: come avviare un programma di lavaggio

Funzionamento della macchina

- Sezione e avvio di un programma:

1. Premere il pulsante Accensione/Spegnimento per accendere la lavasciuga.
2. Caricare la biancheria e chiudere l'oblò.
3. Versare il detersivo ed eventualmente l'ammorbidente.
4. Ruotare la manopola di selezione sul programma da avviare.

5. Selezionare le eventuali opzioni desiderate (vedi Opzioni).

6. Premere il pulsante Avvio/Annulla per avviare il programma.

- Per arrestare oambiare programma:

1. Premere il pulsante Avvio/Annulla per 3 secondi.
2. Selezionare "Scarico" sulla manopola di selezione dei programmi.
3. Una volta che la lavasciuga ha ultimato lo scarico, ruotare la manopola di selezione sul nuovo programma desiderato. Potrebbe essere necessario versare detersivo.
4. Premere il pulsante Avvio/Annulla per avviare il programma.

Tabella dei programmi

Natura dei tessuti e dello sporco	Programmi	Tempe- ratura	Deter- sivo	Ammor- bidente	Durata del ciclo (minuti)	Descrizione del ciclo di lavaggio
Cotone
Prelavaggio	1	30°C	●	●	20	Solo prelavaggio
Bianchi estremamente sporchi (lenzuola, tovaglie, ecc.)	2	90°C	●	●	150	Lavaggio, risciacqui, centrifuga intermedia e finale
Bianchi e colorati resistenti molto sporchi	3	60°C	●	●	140	Lavaggio, risciacqui, centrifuga intermedia e finale
Bianchi e colorati resistenti sporchi	4	60°C	●	●	130	Lavaggio, risciacqui, centrifuga intermedia e finale
Bianchi e colorati resistenti molto sporchi	5	60°C	●	●	60	Lavaggio, risciacqui, centrifuga intermedia e finale
Colorati delicati normalmente sporchi	6	40°C	●	●	110	Lavaggio, risciacqui, centrifuga intermedia e finale
Sintetici
Colorati resistenti (biancheria di tutti i tipi leggermente sporca)	7	50°C	●	●	65	Lavaggio, risciacqui e centrifughe delicate.
Delicati
Lana con lavaggio a mano (Woolmark Platinum Care)	8	40°C	●	●	50	Lavaggio, risciacqui e centrifughe delicate.
Tessuti molto delicati (seta, viscosa, ecc.)	9	30°C	●	●	55	Lavaggio, risciacqui e centrifughe delicate.
Bianchi e colorati resistenti molto sporchi	10	30°C	●	●	30	Lavaggio, risciacqui, centrifuga intermedia e finale
Lavaggio a mano (etichetta "lavare a mano")	11	25°C	●	●	50	Lavaggio, risciacqui, centrifuga intermedia e finale
Asciugatura Cotone
Selezionare l'opzione "Asciugatura Intensiva"	※	ALTA			Max 180	Asciugatura, inclusa centrifuga
Asciugatura Sintetici
Assicurarsi che l'opzione "Asciugatura Intensiva" non sua selezionata	※	BASSA			Max 120	Asciugatura delicata
PROGRAMMI PARZIALI
Risciacquo				●	30	Risciacqui e centrifuga.
Centrifuga rapida					15	Scarico e centrifuga energia
Centrifuga delicata					13	Scarico e centrifuga delicata
Scarico					2	Scarico

Note

Per la funzione antipiega: vedi Stira facile (pagea successiva). I dati riportati nella tabella hanno valoreindicativo. Tutte le durate dei cici sono approssimative.

Regolazione della temperatura

Utilizzare la manopola di Regolazione Temperatura per ridurre la temperature di lavaggio al di fatto del valore massimo previsto per il programma prescelto. Ruotare la manopola di selezione sulla temperature di lavaggio necessario. Se si imposta una temperature di lavaggio superiore a quella prevista per il programma selezionato, la modifica non avrà alcun effetto

Opzioni

Per attivare un'opzione:

1. premere il pulsante corrispondente all'opzione desiderata, seguendo la tabella riportata di seguito.

2. l'opzione è attivata quando la relativa spia è illuminata.

3. Se il pulsante lampeggia con frequenza rapida, significata che l'opzione corrispondente non può essere selezionata per il programma impostato.

Opzione	Effetto	Commenti	Attiva con i programmi
Asciugatura Intensiva	Imposta la temperature massima per l'asciugatura dei capi in cotone	Attivare QUESTo opzione per asciugare ad alta temperatura i capi in cotone e lasciarla disattivata per asciugare i capi sintetici a una temperatura piùbassa	2, 3, 4, 5, 6,
Stira facile	Questa opione riduce l'azione lavante e la velocità di centrifuga.	Permette di ottenere al termine del ciclo un bucato meno spiegazzato e quindi piùfacile da stirare	3, 5, 7 Risciacquo e centrifuga
STOP Stop con acqua in vasca	Il programma viene interrotto al termine dei risciacqui, prima di effettuire la fase di centrifuga	Quando la spia della funzione Stop con acqua in vasca inizia a lampeggiare, completare la centrifuga finale premendo il pulsante Stop con acqua in vasca o il pulsante Avvio/Annulla	2, 3, 4, 5, 7, 9 Risciacquo e centrifuga
Lavaggio Rapido	Riduce del 30% circa la durata del programma di lavaggio	Oltre ad abbreviare la durata del programma, QUESTa opzione riduce il consumo di energia.	2, 4, 7
Extra risciacquo	Aggiunge un ulteriori risciacquo.	Attivare QUESTa opzione per migliorare il risciacquo con un completo risciacquo aggiuntivo.	2, 3, 4, 5, 6, 7

Programma autonomo solo asciugatura:

1. Rimuovere la biancheria bagnata e la sfera dosatrice eventuallymente posta nel cestello fino a lasciare nella lavasciuga soltanto il corretto "Carico di asciugatura" (vedi tabella Asciugatura). Chiudere l'oblò fino a sentire il "clic" dell'avvenuto bloccaggio.
2. Ruotare la manopola di selezione sul programma di asciugatura (vedi Programmi).
3. Per l'asciugatura dei capi in cotone con l'opzione Asciugatura Intensiva, selezionare il relative pulsante (vedi Opzioni): la relativa spia segnala l'avvenuta selezione.
4. Impostare il tempo di asciugatura necessario (vedi Opzione di asciugatura, più avanti).
5. Una volta effettuate tutte le selezioni desiderate, premere il pulsante Avvio/Annulla. Viene attivato il blocco porta.
6. Poco tempo dopo che il programma è terminato, la spia di segnalazione "Blocco porta" si spegne e l'oblo più essere aperto.

Opzione di asciugatura

Programmi di asciugatura a tempo:

Seguire esta procedura per impostare la durata di asciugatura più adatta al proprio bucato.

• Ruotare la manopola Tempi di asciugatura per impostare la durata desiderata per il programma.
• É possibile selezionare un tempo di asciugatura massimo di 180 minuti.
• Durante l'asciugatura, la manopola non ruota.
• Al terme del programma, ricordarsi di riportare la manopola in posizione OFF.

! Ricordarsi che con il programma "Asciugatura a tempo", è necessario selezionare l'opzione Asciugatura Intensiva per l'asciugatura di capi non delicati (es. Cotone).

Tabella Asciugatura

Tessuto	Programma	Carico di asciuqatura	Impostazione temperatura	Impostazione tempo* (circa)
Cotone	※	5 kg	ALTA	max. 3 ore
Sintetici	※	3 kg	BASSA	max. 2 ore

• per carichi più piccoli, ridurre di conseguenza il tempo di asciugatura.
• Per renderse più efficente il processo di asciugatura, si consiglia di分开are i carichi da asciugare per tipi di tessuto analoghi.

Normale programma di lavaggio e asciugatura:

1. Sud dividere il bucato secondo le caratteristiche dei capi.
2. Caricare la lavasciuga, assicurandosi che i capi non restino impigliati nell'oblò. Chiudere l'oblò, spingendo fino a sentire il "clic".
3. Versare nel cassetto dosatore il detersivo ed eventuallymente l'ammorbidente. Fare riferimento alle dosi indicate nelle istruzioni dei fabbricanti.
4. Premere il pulsante Accensione/Spagnimento per accendere la lavasciuga. Il LED Accensione-Spagnimento/BLOCCO PORTA si accende.
5. Selezionare il programma di lavaggio desiderato (vedi Programmi).

6. Selezionare le eventuali funzioni di lavaggio opzionali premendo gli apposti pulsanti. (vedi tabella Opzioni). Il LED corrispondente si accende perindicare la selezione effettuata.

7. Impostare un tempo di asciugatura agenda sull'apposita manopola.

8. Premi il pulsante Avvio/Annulla per avviare il programma.

9. Durante l'esecuzione del programma, le spie fase in corso si accendono per indicare le fasi del ciclo del programma di volta in volta raggiunte.

10. Al termine del programma, il LED Accensione-Spegnimento/BLOCCO PORTA inizia a lampeggiare per indicare che l'oblò più essere aperto. Estrarre il bucato e lasciare l'oblò semiaperto per consentire la perfetta asciugatura del cestello. Spagnere la lavasciuga premendo il pulsante Accensione/ Spegnimento; si spegneràanche il LED Accensione-Spegnimento/BLOCCO PORTA.

Consigli utili per l'asciugatura

Capi non adatti all'asciugatura in macchina:

• Indumenti recanti il codice ITCL
  Capi in lana.
• Capi voluminosi e ingombranti, come piumini, copriletto, guanciali, i quali si dilatano una volta asciutti, ostacolando la circolazione dell'aria all'interno dell'apparecchio.
• Capi contenti rivestimenti in plastica, gommapiuma o materiali analoghi, come guanciali, cuscini, giacche a vento in PVC o articoli contenti sostanze inflammabili (es. asciugamani contaminati con lacca per capelli).
• Fibra di vetro (ad es., alcuni tipi di tende).
• Capi precedente sottomosti a pulitura a secco.

Informazione importante:

! Alla fine dell'asciugatura viene effettuata una fase di "raffreddamento", che permette di ridurre le pieghe residue sui capi.
! Se è stato impostato un programma cotone, durante l'asciugatura può essere effettuata una centrifuga.
! La funzione "Asciugatura Automatica" più essere utilizzata via sul programma cotone (Asciugatura Intensiva), via sul programma sentitici (Asciugatura Normale).

Cassetto detersivo

! Versare in quello cassetto esclusivamente i detersivi specifici che dovranno essere erogati dal cassetto stesso; altri prodotti potrebbero causare danni o blocchi.

1. Scomparto detersivo
   prelavaggio.
   Massimo 200 ml in
   polvere o 100 ml liquido
2. Scomparto detersivo
   lavaggio principale.
   Massimo 400 ml in
   polvere o 200 ml liquido
3. Scomparto
   ammorbidente.
   Massimo 120 ml

Dosaggio del detersivo in polvere

Per ottenere risultati di lavaggio ottimali, misurare le quantità di detersivo indicate dai produttori e versarle nelle scomparto principale del detersivo.

Dosaggio del detersivo liquido

Si consiglia l'uso di una sfera dosatrice di detersivo, fornita dal produttore del detersivo stesso.

Aggiunta di ammorbidente

Versare la quantità consigliata di immorbidente nell'apposto scomparto. Non superare la linea di riempimento massimo.

Prelavaggio (Programma 1)

Quando si selezione il programma 1, versare il detersivo sua nella scomparto prelavaggio che in quello del lavaggio principale.

! Con il programma di prelimavaggio 1, non utilizzato dosatori che si insertisco direttamente nel cestello.

Massime dimensioni di carico

• Suddividere il bucato in base ai seguenti criteri: - tipo di tessuto/simbolo riportato sull'etichetta. - colori:分开are i capi colorati dai bianchi.
• Svuotare tutte le tasche e controllare che non vi siano bottoni pericolanti.
  Non superare i limiti di peso indicati, che si riferiscono al carico di biancheria da asciutto: Tessuti resistenti : max. 7kg Tessuti sintetici : max. 3kg Tessuti delicati : max. 2kg Lana : max. 1 kg

! Per evitare un calo delle prestazioni della macchina, NON sovraccaricarla.

Ma甚么 peso il bucato?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.

Woolmark Platinum Care

Delicato come il lavaggio a mano.

WOOLMARK PLATTNUM CARE

Ariston ha introdotto un nuovo standard di prestazioni superiori, riconosciuto da The Woolmark Company con il prestigioso marchio Woolmark Platinum Care.

Cercate il logo Woolmark Platinum Care sulla vostra lavabiancheria per essere certi che potete lavare tranquilamente e con risultati eccellenti i capi in lana recanti l'etichetta "lavare a mano" (M.00221). Impostare il programma 8 per tutti i capi con etichetta "lavare a mano", utilizzato il detersivo idoneo. Lana: Per ottenere i migliorii risultati utilizzato un detersivo specifico, facendo attenzione a non superare 1 kg di carico.

! Questa macchina è stata progettata e costruita nel rispetto delle normative internazionali vigenti in materia di sicurezza. Le seguenti informazioni riguardano la sicurezza dell'utente e pertanto devono essere lette attendamente.

Sicurezza generale

• Questo appearecchio è stato concepito per un uso di tipo domestico, non professionale e le sue funzioni non devono essere alterate.
• La lavasciuga deve essere utilizzata unicamente da adulti secondo le istruzioni contene in quello manuale.
• Non toccare la macchina a piedi nudi oppure con le mani o i piedi bagnati o umidi.
• Non tirare il cavo di alimentazione per staccare la spina dalla presa di corrente elettrica. Afferrare direttamente la spina.
• Non après il cassetto detersivo quando la macchina è in funzione.
• Non toccare l'acqua di scarico, perché pu raggiungere temperature elevate.
• Non forzare mai lo sportello, perché questo potrebbe danneggiare il meccanismo di sicurezza che ha il compito di proteggere da aperture accidentali.
• In caso di cattivo funzionamento, non accedere in nessun caso ai meccanismi interni per tentare di riparare la macchina.
• Impedire che i bambini si avvincinato alla machina,—mentre è in funzione.
• Durante il lavaggio l'oblò tende a surriscaldarsi.
• Se deve essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria nella macchina, controllare che il cestello sia vuoto.

Risparmio energetico e rispetto per l'ambiente

Tecnologia a bassi consumi energetici

Se dall'oblo sinota una quantità d'acqua particolaremente contentura, è perché, grazie all'innovativa Tecnologia Ariston, la macchina richiede meno della metà dell'acqua rispetto ai metodi tradizionali, per ottenere gli stessi risultati: un obiettivo raggiunto in un'ottica di rispetto dell'ambiente.

Come risparmiare detersivo, acqua, energia e tempo

• Per evitare lo spreco di risorse, la macchina dovrebbe essere sempre utilizzata a piano carico. Un piano carico al posto di due mezzi carichi permette di risparmiare fino al 50% di energia.

• Il prelimavaggio è necessario unicamente per capi eccezzionalmente sporchi. Evitando un inutile prelimavaggio si risparmia detersivo, tempo, acqua e tra il 5 e il 15% di energia.

• Trattare le macchie con uno smacchiatore o immergere le macchie asciutte in acqua prima del lavaggio permette di ridurre la necessità di programmare un lavaggio con acqua calda. Un programma a 60^ anziché a 90^ o un programma a 40^ anziché a 60^ permette di risparmiare fino al 50% di energia.

• Per evitare inutili sprechi e proteggere l'ambiente, utilizzare la corretta quantità di detersivo, a seconda della durezza dell'accua, del grado di sporcizia degli indumenti e della quantità di bucato da lavare: nonostante siano biodegradabili, i detersivi contengono ingredienti che possono alterare l'equilibrio naturale dell'ambiente. Evitare inoltre il più possibile l'utilizzo di immorbidenti.
  Utilizzato la macchina nel tardo pomeriggio e nelle prime ore del mattino, si contribuisce ad alleggerire il carico di picco della rete di distribuzione dell'energia elettrica.
• Se si prevede di effettuareanche la fase di asciugatura, selezionare un'alta velocità dicentrifuga. Il fatto di avere la quantità minima indispensableale di acqua nel bucato permette di risparmiare tempo e denaro nell'operazione di asciugatura.

Smaltimento

• Eliminazione del materiale dell'imballaggio: rispetto le locali normative, per consentire il riutilizzo dell'imballo.
• Smaltimento di una vecchia macchina: prima di disporre la rottamazione dell'elettrodomestico, tagliare il cavo di alimentazione e staccare l'oblò.

Dismissione degli elettrodomestici vecchi

La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente.

13/14

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Interruzione dell'alimentazione elettrica

• Chiudere il rubinetto dell'accua al termine di agli lavaggio. Questo accorgimento serve a limitare l'usura dell'impianto idrico dell'apparecchio e a prevenir le perdite.
• Staccare la spina dell'apparecchio durante qualsiasi operazione di pulizia e manutenzione.

Pulizia

Pulizia delle parti esterne

Utilizzato un panno umido o uno smalto al silicone per pulire le superfici esterne dell'apparecchio.

Pulizia del vetro dell'oblò

Pulire regolarmente la superficie interna del vetro dell'oblò con un panno morbido. L'accumulo di polvere di sapone o di residui calcarei dell'acqua cui provocare perdite d'acqua dall'oblò.

Pulizia del cassetto dosatore e relativi scomparti

Si consiglia di lavare periodicamente il cassetto dosatore.

! Evitare rigorosamente di pulire parti del cassetto dosatore nelle macchina è in funzione.

1. Estrarre il cassetto fino al finecorsa.
2. Premere il pulsante di sblocco del cassetto dosatore per rimuoverlo (vedi figura).

1. Pulire e asciugare il cassetto dosatore, i sifoncini, la griglia e il canale di uscita dell'ammorbidente (A). Ricordarsi inoltre di pulire periodicamente la zona del tubo di scarico (B).

1. Reinserire il cassetto dosatore spingendolo a fondo nell'apposita sede.

! Non utilizzato prodotti abrasivi, agenti sgrassanti, acidi, candeggina o smalti per metallo per la pulizia di qualsiasi componente della macchina, in quanto potrebbero danneggiarla.

Cura dello sportello e del cesto della macchina

• Per evitare la formazione di cattivi odori, lasciare sempre socchiuso l'oblò.

Controllo del tubo di carico dell'acqua

Controllare il tubo di carico dell'acqua almeno una volta all'anno. Va sostituito subito se presenta screpolature e fissure, poiché durante i lavaggi deve SUPPORTARE forti pressioni che potrebbero provocare l'improvisa spaccatura.

! Nonutilzzare mai tubi già usati.

Può accadere che la macchina non funzioni. Prima di chiamare l'assistenza (vedi Assistenza), verificare che l'anomalia non possa essere risolta autonomamente facendo riferimento all'élenco seguente:

Problema:

Cause probabili / Soluzione:

La macchina non parte?

• La spina non è inserita nella presa di corrente a muro abbastanza a fondo per fare incontrato.
• C'é stata una interrupzione di corrente.

Ilprogramma di lavaggio non parte?

L'oblo è chiuso male.
- Il pulsante Accensione/Spegnimento non è stato premuto per almeno 2 secondi.

Il pulsante Avvio/Annulla non è stato premuto per almeno 2 secondi.
Il rubinetto dell'accua non è aperto.

La macchina non carica acqua?

• Il tubo di carico dell'accua non è collegato al rubinetto.
  Il tubo è piegato.
  Il rubinetto dell'accua non è aperto.
• Manca l'acqua.
• L'acqua non arrivava con sufficiente pressione.
  Il pulsante Avvio/Annulla non è stato premuto per almeno 2 secondi.

La macchina carica e scarica acqua di continuo?

• Il tubo di scarico non è posizzionato tra 65 e 100 cm dal pavimento (vedi Installazione).
• L'estremità libera del tubo è immersa in acqua (vedi Installazione).
• Lo scarico a muro non ha lo sfiato d'aria.

Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavasciuga e chiamare l'assistenza. Se l'abitazione si trova negli ultimi piani di un edificio, è possible che si verifichino fenomeni di sifonaggio per cui la macchina carica e scarica acqua di continuo. Per eliminare quello inconvenientmente sono disponibili in commercio apposite valvole anti-sifonaggio.

La macchina non scarica o non centrifuga?

• Se la macchina non è stata in grado di effettuare un corretto bilanciamento del carico, adotterà una centrifuga più lenta piuttosto che rischiare il danneggiamento; i panni risulteranno tuttavia più umidi del solito.
• Il tubo di scarico è piedato (vedi Installazione).
• La conduttura dell'impianto di scarico è ostruita.

Problema:

La macchina vibra molto durante la fase di centrifuga?

La macchina perde acqua?

La macchina produce troppa schiuma?

La macchina non asciuga?

Il LED La spia Accensione-Spegmento/BLOCCO PORTA O lampeggia rapidamente assieme ad almeno un'altra spia?

Dal cassetto dosatore fuoriesce vapore

Il cassetto dosatore non si chiude, o raccoglie acqua al suo interno.

Una parte del detersivo è rimasta nel cassetto.

Gli indumenti sono caldi al terminel del programma.

Cause probabili / Soluzione:

• I disponibili di fissaggio utilizzati per il trasporto non sono stati correttamente rimossi (vedi Installazione).
• La macchina non è perfettamente in piano (vedi Installazione).

• La macchina è stretta tra mobili e pareti (vedi Installazione).

• Il tubo di carico dell'acqua non è avvitato correttamente (vedi Installazione).

• Il cassetto dosatore detersivo è ostruito; pulirlo (vedi Cura e manutenzione).

• Il tubo di scarico non è fissato saldamente (vedi Installazione).

• Il detersivo non è adatto per il lavaggio a macchina (dovrebbe recare l'indicazione "per lavatrice" o "per lavaggio a mano e in lavatrice", ecc.)

• É stata usata una quantità eccessiva di detersivo.

• Il rubinetto dell'acqua fredda è aperto?

• É stata selezionata la corretta impostazione di temperatura/tempo?
• La biancheria è stata centrifugata al termine del programma di lavaggio? In caso contrario, selezionare l'opzione di centrifuga e asciugatura adatta al tipo tessuto.
• La pressione dell'acqua è compresa nei limiti?

• Chiamare l'assistenza, poiché significà che è presente un guasto.

• Non si tratta di un guasto. La macchina è stata progettata in modo da poter sprigionare vapore dal cassetto dosatore durante i lavaggi alle alto temperature. Questo fenomeno siould verificareanche durante l'asciugatura (solo Lavasciuga).

• Verificare che il cassetto sia correttamente allineato.

• Pulire il cassetto dosatore (vedi Cura e manutenzione).

• Verificare che il rubinetto di alimentazione dell'acqua fredda sia completenesse aperto (vedi Installazione).

• Controllare che il tubo di carico dell'acqua fredda non sua piegato.

• La pressione dell'acqua è troppo Bassa? (vedi tabella delle caratteristiche tecniche).

• Accertarsi che il tubo di carico dell'acqua sia collegato al rubinetto di alimentazione dell'acqua fredda e non a quello dell'acqua calda (vedi Installazione, "Collegamento alle prese d'acqua").

Prima di chiamare l'assistenza

• Seguire la guida alla risoluzione dei problemi per essere se è possibile porre rimedio al guasto personalmente (vedi Problemi e soluzioni).
• In caso contrario, spegnere la lavasciuga e chiamare il più vicino centro di assistenza.

Dati da comunicare al Centro di assistenza:

• nome, indirizzo e codice postale.
• numero di Telefono.
• il tipo di guasto.
• la data di acquireo.
• il modello dell'apparecchio (Mod.).
• il numero di serie (S/N).

Queste informazioni si trovano sull'etichetta dati applicata diaetro l'oblio.

Ricambi

Questa lavasciuga è una macchina complessa. Tentando di ripararla personalmente o affidandone la riparazione a personale non qualificato si rischia diMETTEREPentaglio l'incomità delle persone, di danneggiare la macchina e di far decadere la garanzia sui ricambi. In caso di problemi con l'utilizzo di questa macchina, rivolgersi sempre a un technician autorizzato. I ricambi sono stati progettati appositamente per quello elettrodomestico e non si prestano a diverse finalità.

IT

FR

François

Table des matieres

Installation, 34-35

Déballage

Economia energetica e respeito nel meio ambiente
