GEBRUIKSAANWIJZING AQD1071D 69 EU/A HOTPOINT

Instructies voor installatie en gebruik !

WASDROOGMACHINE Dit symbool herinnert u eraan om deze gebruikshandleiding te lezen.

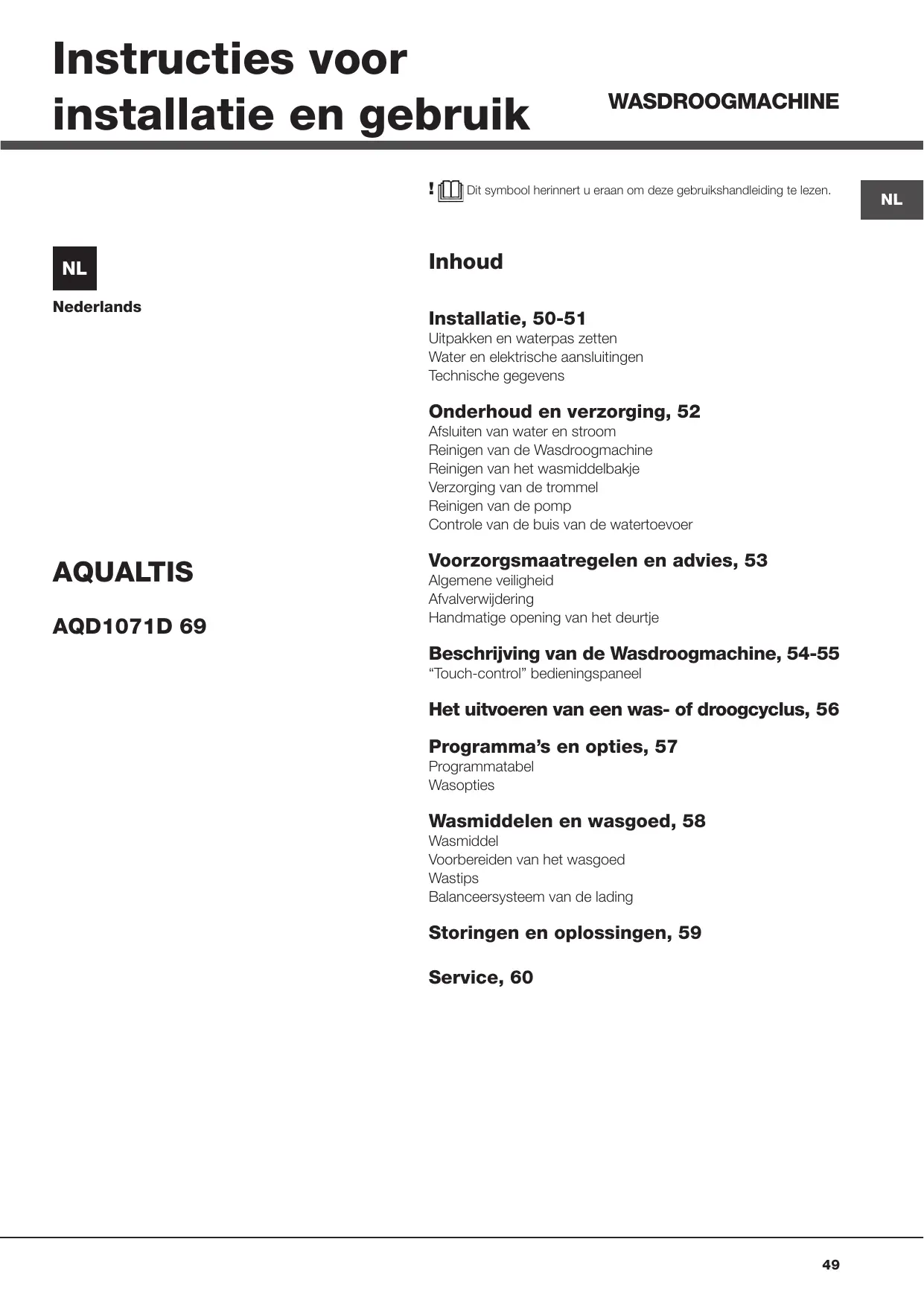

Inhoud Installatie, 50-51 Uitpakken en waterpas zetten Water en elektrische aansluitingen Technische gegevens

Onderhoud en verzorging, 52 Afsluiten van water en stroom Reinigen van de Wasdroogmachine Reinigen van het wasmiddelbakje Verzorging van de trommel Reinigen van de pomp Controle van de buis van de watertoevoer

AQUALTIS AQD1071D 69

Voorzorgsmaatregelen en advies, 53 Algemene veiligheid Afvalverwijdering Handmatige opening van het deurtje

Beschrijving van de Wasdroogmachine, 54-55 “Touch-control” bedieningspaneel

Het uitvoeren van een was- of droogcyclus, 56 Programma’s en opties, 57 Programmatabel Wasopties

Wasmiddelen en wasgoed, 58 Wasmiddel Voorbereiden van het wasgoed Wastips Balanceersysteem van de lading

Storingen en oplossingen, 59 Service, 60

! Het is belangrijk dit boekje te bewaren, zodat u het op ieder gewenst moment kunt raadplegen. In het geval u de Wasdroogmachine verkoopt of u verhuist, moet u de handleiding bij het apparaat bewaren. ! Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie, gebruik en veiligheid. ! In de envelop vindt u samen met deze gebruiksaanwijzing, de garantie en onderdelen die nodig zijn voor de installatie.

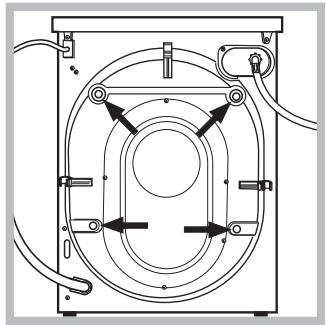

Uitpakken en waterpas zetten Uitpakken 1. Zodra u de Wasdroogmachine uitgepakt heeft, dient u te controleren of hij niet beschadigd is tijdens het transport. Indien dit wel het geval is moet hij niet worden aangesloten en moet u contact opnemen met de handelaar. 2. Verwijder de 4 beschermschroeven voor het transport en de bijbehorende afstandsleider die zich aan de achterkant bevinden (zie afbeelding). 3. Sluit de gaten af met de in de envelop bijgeleverde plastic doppen. 4. Bewaar alle onderdelen; mocht de Wasdroogmachine ooit nog worden vervoerd, dan moeten deze weer worden aangebracht om interne schade te voorkomen. !Het verpakkingsmateriaal is geen speelgoed voor kinderen. Waterpas zetten 1. Installeer de Wasdroogmachine op een rechte en stevige vloer en laat hem niet tegen muren of meubels leunen. 2. Compenseer eventuele oneffenheden door de stelvoetjes vast of los te draaien totdat de automaat volledig horizontaal staat (hij mag niet meer dan 2 graden hellen).

! Een correcte nivellering geeft de machine stabiliteit en vermijdt, vooral tijdens de centrifuge, vibraties en lawaai. ! In het geval de Wasdroogmachine op vloerbedekking of tapijt staat regelt u de stelvoetjes zodanig dat onder de automaat genoeg ruimte is voor ventilatie.

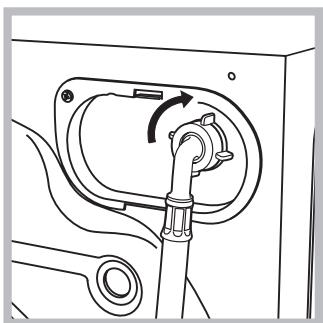

Water en elektrische aansluitingen Aansluiting van de watertoevoerslang ! Voordat u watertoevoerbuis aansluit op het waternet moet u het water laten lopen totdat het helder is.

1. Verbind de watertoevoerslang aan de Wasdroogmachine door hem met de haakse aansluiting op de betreffende watertoevoer te schroeven, rechtsboven aan de achterkant (zie 2. Sluit de toevoerbuis aan op de koudwaterkraan met een mondstuk met schroefdraad van 3/4 gas (zie afbeelding).

3. Let erop dat er geen knellingen of kronkels in de buis zijn. ! De waterdruk van de kraan moet zich binnen de waarden van de tabel Technische Gegevens bevinden (zie bladzijde hiernaast). ! Als de toevoerbuis niet lang genoeg is moet u zich wenden tot een gespecialiseerde winkel of een bevoegde installateur. ! Gebruik nooit tweedehands of oude slangen, maar alleen die slagen die bij het apparaat worden geleverd.

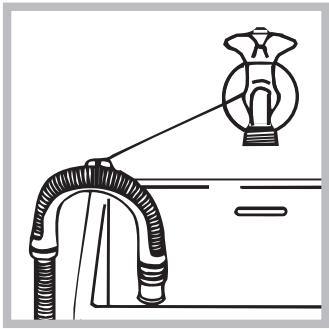

Aansluiting van de afvoerbuis

Verbind de afvoerbuis, zonder hem te buigen, aan een afvoerleiding of aan een afvoer in de muur die zich tussen de 65 en 100 cm van de grond af bevindt. Als alternatief kunt u de afvoerbuis aan de rand van een wasbak of badkuip hangen nadat u hem met de steun aan de kraan heeft bevestigd (zie afbeelding). Het uiteinde van de afvoerslang mag niet onder water hangen.

! Gebruik nooit verlengstukken voor de slang; indien dit niet te vermijden is moet het verlengstuk dezelfde doorsnede hebben als de oorspronkelijke slang en mag hij niet langer zijn dan 150 cm. Elektrische aansluiting Voordat u de stekker in het stopcontact steekt moet u zich ervan verzekeren dat: • het stopcontact geaard is en voldoet aan de geldende normen; • het stopcontact het maximum vermogen van de Wasdroogmachine kan verdragen, zoals aangegeven in de tabel Technische Gegevens (zie hiernaast); • de spanning zich bevindt tussen de waarden die zijn aangegeven in de tabel Technische Gegevens (zie hiernaast); • de contactdoos geschikt is voor de stekker van de automaat. Indien dit niet zo is moet of de stekker of het stopcontact vervangen worden. ! De machine mag alleen binnenshuis op een vorstvrije en droge plek worden geïnstalleerd om elektronische schade door bevriezing of condensatie te voorkomen. ! Als de Wasdroogmachine is geïnstalleerd moet het stopcontact gemakkelijk te bereiken zijn. ! Gebruik geen verlengsnoeren of dubbelstekkers.

! Het snoer mag niet geknikt of samengedrukt worden. ! De voedingskabel en de stekker mogen alleen door een bevoegde installateur worden vervangen. Belangrijk! De fabrikant kan niet aansprakelijk worden gesteld wanneer deze normen niet worden nageleefd.

Technische gegevens Model

breedte cm 59,5 hoogte cm 85 diepte cm 64,5 van 1 tot 10 kg voor het Vermogen wassen; van 1 tot 7 kg voor het drogen; Elektrische zie het typeplaatje met de techaansluitinnische eigenschappen dat op gen het apparaat is bevestigd Aansluiting max. druk 1 MPa (10 bar) waterleiding min. druk 0,05 MPa (0,5 bar) Inhoud trommel 71 liters Snelheid tot 1600 toeren per minuu centrifuge Afmetingen

Controleprogramma’s volgens de norm EN 50229

wassen: programma ; temperatuur 60°C; uitgevoerd met 10 kg lading. drogen: het drogen van de kleinste lading (3kg) moet worden uitgevoerd door het selecteren van het droogniveau “Hanger”. De lading moet bestaan uit 3 lakens, 2 kussensloop en 2 handdoeken; het drogen van het overgebleven wasgoed moet worden uitgevoerd door het droogniveau “Extra” te selecteren. Deze apparatuur voldoet aan de volgende CE voorschriften: - 2004/108/CE (Elektromagnetische compatiabiliteit) - 2012/19/EU - 2006/95/CE (Laagspanning) 51

NL Onderhoud en verzorging

NL Afsluiten van water en stroom • Sluit na iedere wasbeurt de kraan af. Hiermee beperkt u slijtage van de waterinstallatie van de Wasdroogmachine alsmede lekkagegevaar. • Sluit altijd eerst de stroom af voordat u de Wasdroogmachine schoonmaakt en gedurende onderhoudswerkzaamheden.

Reinigen van de Wasdroogmachine De buitenkant en de rubberen onderdelen kunnen met een spons en een lauw sopje worden schoongemaakt. Gebruik nooit schuurmiddelen of oplosmiddelen.

Reinigen van het wasmiddelbakje 1 1 2

Verwijder het laatje door op het hendeltje (1) te drukken en het naar voren te trekken (2) (zie afbeelding). Was het onder stromend water. Dit moet u regelmatig doen.

Verzorging van de trommel • Laat de deur van de Wasdroogmachine altijd op een kier staan om te voorkomen dat er nare luchtjes worden gevormd.

Reinigen van de pomp De Wasdroogmachine is voorzien van een zelfreinigende pomp die niet hoeft te worden onderhouden. Het kan echter gebeuren dat kleine voorwerpen (muntjes, knopen) in het voorvakje dat de pomp beschermt en zich aan de onderkant ervan bevindt, terechtkomen. ! Verzeker u ervan dat de wascyclus beëindigd is en haal de stekker uit het stopcontact.

Toegang tot het voorvakje:

2 1. verwijder het afdekpaneel aan de voorzijde van de Wasdroogmachine door er op het midden op te drukken. Duw beide zijkanten naar beneden toe en verwijder het paneel (zie afbeeldingen). 2. plaats een bakje om het water op te vangen dat eruit zal lopen (circa 1,5 l) (zie afbeelding). 3. draai het deksel eraf, tegen de klok in (zie afbeelding).

4. maak de binnenkant goed schoon; 5. schroef het deksel er weer op; 6. monteer het paneel weer, met de haakjes goed bevestigd in de juiste openingen, voordat u het paneel tegen de machine aandrukt.

Controle van de buis van de watertoevoer Controleer minstens een keer per jaar de watertoevoerbuis. Als er barstjes of scheuren in zitten moet hij vervangen worden: gedurende het wassen kan de hoge waterdruk onverwachts breuken veroorzaken.

Voorzorgsmaatregelen en advies ! Deze Wasdroogmachine is ontworpen en uitgevoerd volgens de internationale veiligheidsnormen. Deze aanwijzingen zijn voor uw eigen veiligheid geschreven en moeten aandachtig worden doorgenomen.

kledingstukken met rubberen opschriften e.d. • Controleer dat gedurende het drogen de water kraan open is.

• Het verwijderen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden. • De Europese richtlijn 2012/19/EU, betreffende afgedankte elektrische en elektronische apparatuur, voorziet dat huishoudelijke apparatuur niet met het normale afval mag worden meegegeven. De afgedankte apparatuur moet apart worden opgehaald om het wedergebruik van materialen waarvan hij is gemaakt te optimaliseren en om potentiële schade aan de gezondheid en het milieu te voorkomen. Het symbool van de afvalemmer met een kruis staat op elk product, om aan te geven dat het apart moet worden weggegooid. Voor verdere informatie betreffende het correcte verwijderen van huishoudelijke apparatuur kunnen de gebruikers zich wenden tot de gemeentelijke reinigingsdienst of de verkoper.

• Dit apparaat is uitsluitend ontworpen voor huishoudelijk niet-professioneel gebruik. • Het apparaat mag niet worden gebruikt door personen (kinderen inbegrepen), met beperkte lichamelijke, sensorische of mentale vermogens of met onvoldoende ervaring en kennis, tenzij het gebruik plaatsvindt onder het toezicht of volgens de instructies van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten in de gaten worden gehouden om te verzekeren dat ze niet met het apparaat spelen. - Geen ongewassen kledingstukken drogen. - Kleding die bevuild is met stoffen zoals kookolie, aceton, alcohol, benzine, kirosine, vlekkenverwijderaar, terpentine, was en stoffen om was te verwijderen moet met een grotere hoeveelheid wasmiddel in warm water gewassen worden alvorens de kleding in de wasdroger te drogen. - Voorwerpen zoals schuimrubber, douchemutsen, waterdichte stoffen, artikelen met een rubberen kant en kleding of kussens die onderdelen van schuimrubber bevatten mogen niet in de wasdroger gedroogd worden. - Wasverzachter en gelijksoortige producten moeten overeenkmostig de instructies van de fabrikant gebruikt worden. - Het laatste deel van een droogcyclus wordt uitgevoerd zonder warmte (koelcyclus) om te zorgen dat de artikelen niet beschadigd worden. LET OP: Stop de wasdroger nooit voordat het droogprogramma beeindigd is. In dit geval snel al het wasgoed uit de droger halen en het wasgoed ophangen om het snel te laten drogen. • Raak de machine niet aan als u blootsvoets bent of met natte of vochtige handen of voeten. • Trek de stekker nooit uit het stopcontact door aan het snoer te trekken, maar altijd door de stekker zelf beet te pakken. • Raak het afvoerwater niet aan aangezien het zeer heet kan zijn. • Forceer nooit de deur van de Wasdroogmachine: het veiligheidsmechanisme dat een ongewild openen van de deur voorkomt, kan beschadigd worden. • Probeer in geval van storingen nooit zelf de interne mechanismen van de Wasdroogmachine te repareren. • Zorg ervoor dat kleine kinderen niet te dicht bij de machine komen als deze in werking is. • Als het apparaat verplaatst moet worden doe dit dan met twee of drie personen tegelijk en heel voorzichtig. Doe dit nooit alleen, want het apparaat is erg zwaar. • Voordat u het wasgoed in de automaat laadt, moet u controleren of hij leeg is. • De glazen ruit wordt warm gedurende het drogen. • Droog geen wasgoed dat met ontvlambare oplosmiddelen is gewassen (b.v. trieline). • Droog geen schuimrubber of elastomeren of

NL Afvalverwijdering

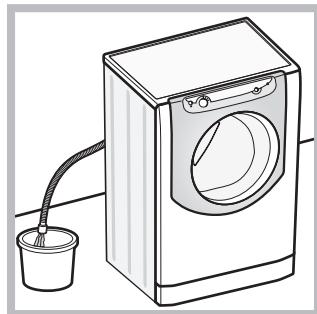

Handmatige opening van het deurtje

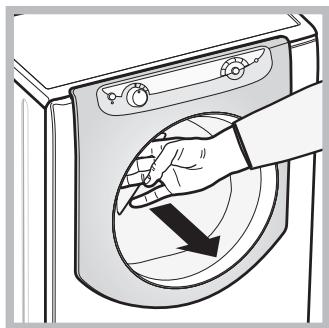

Mocht er in het huis geen stroom aanwezig zijn en u wilt het deurtje openen om de was op te hangen, dan dient u het volgende te doen: 1. haal de stekker uit het stopcontact. 2. controleer dat het waterniveau in de automaat lager is dan het deurtje; als dat niet het geval is kunt het water weg laten vloeien door middel van de afvoerbuis en dit opvangen in een emmer, zoals aangegeven in de afbeelding. 3. verwijder het paneel aan de voorkant van de Wasdroogmachine (zie volgende pagina). 4. trek het lipje aangegeven in de afbeelding naar voren totdat het plastic bandje loskomt; trek hem daarna naar beneden totdat u klik hoort, wat aangeeft dat de deur is geopend. 5. open de deur; als dat niet lukt moet u de handeling herhalen. 6. monteer het paneel weer, met de haakjes goed bevestigd in de juiste openingen, voordat u het paneel tegen de machine aandrukt.

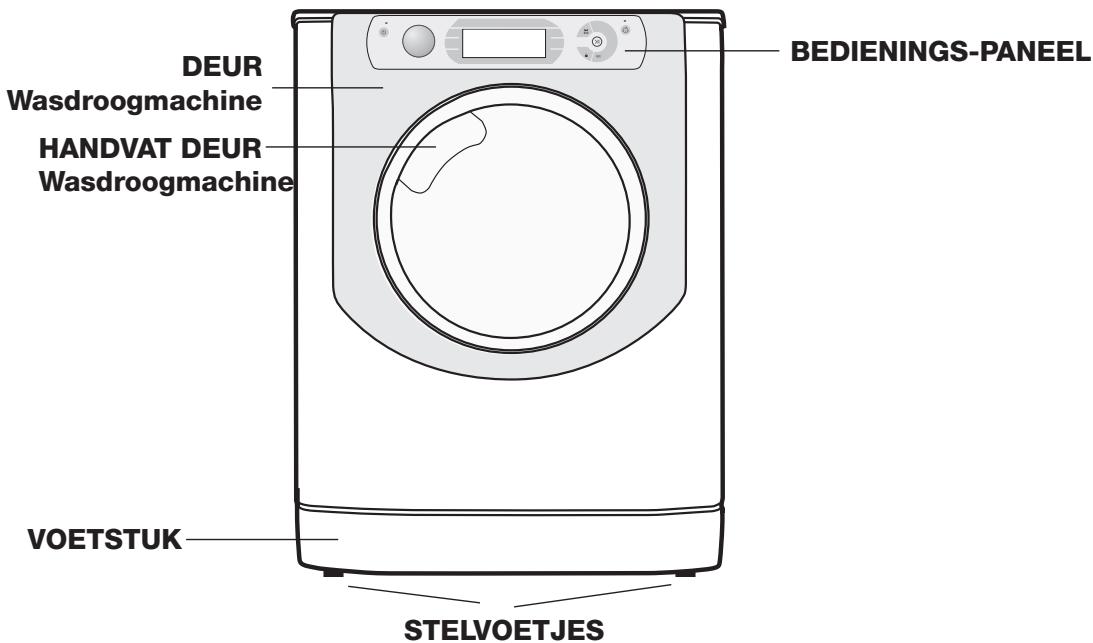

Beschrijving van de Wasdroogmachine

NL BEDIENINGS-PANEEL DEUR Wasdroogmachine HANDVAT DEUR Wasdroogmachine

VOETSTUK STELVOETJES DEUR Om de deur van de Wasdroogmachine te openen dient u altijd het speciale handvat te gebruiken (zie afbeelding).

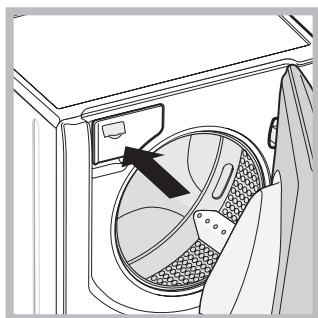

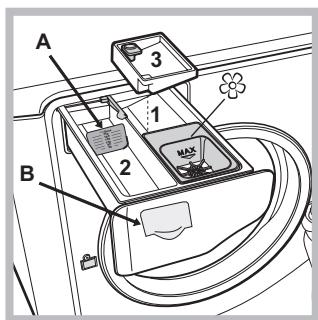

WASMIDDELBAKJE Het wasmiddelbakje bevindt zich aan de binnenkant van de automaat en verschijnt als u de deur opent. Voor de dosering van wasmiddelen zie het hoofdstuk “Wasmiddelen en wasgoed”.

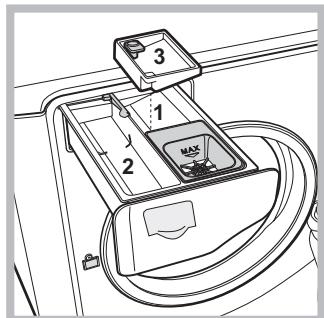

1. wasmiddelbakje voorwas: gebruik waspoeder. ! Voordat u het middel erin strooit moet u controleren of het aanvullende bakje 3 er niet in zit. 2. wasmiddelbakje hoofdwas: Als u een vloeibaar wasmiddel gebruikt raden we u aan het bijgeleverde schotje A te

gebruiken voor een correcte dosering. Voor het gebruik van poederwasmiddel doet u het schotje terug in de opening B. 3. extra bakje:Bleekmiddel ! Het gebruik van het extra bakje 3 sluit de voorwas uit. bakje wasverzachters: voor wasverzachter. We raden u aan om nooit het maximaal aangegeven niveau te overschrijden (aangegeven door rooster) en om geconcentreerde wasverzachters aan te lengen. TOUCH CONTROL bedieningspaneel Om de instellingen te wijzigen drukt u zachtjes op het symbool aan de binnenkant van het touch control-deel, zoals op de afbeelding aangegeven.

Stand- by modus Deze Wasdroogmachine beschikt, in overeenkomst met de nieuwe normen betreffende de energiebesparing, over een systeem wat het apparaat automatisch na 30 minuten uitschakelt (stand-by) indien men het niet gebruikt. Druk kort op de ON/OFF toets en wacht tot de Wasdroogmachine weer aangaat. Gebruik in off-mode: 0,5 W Gebruik in Left-on: 8 W

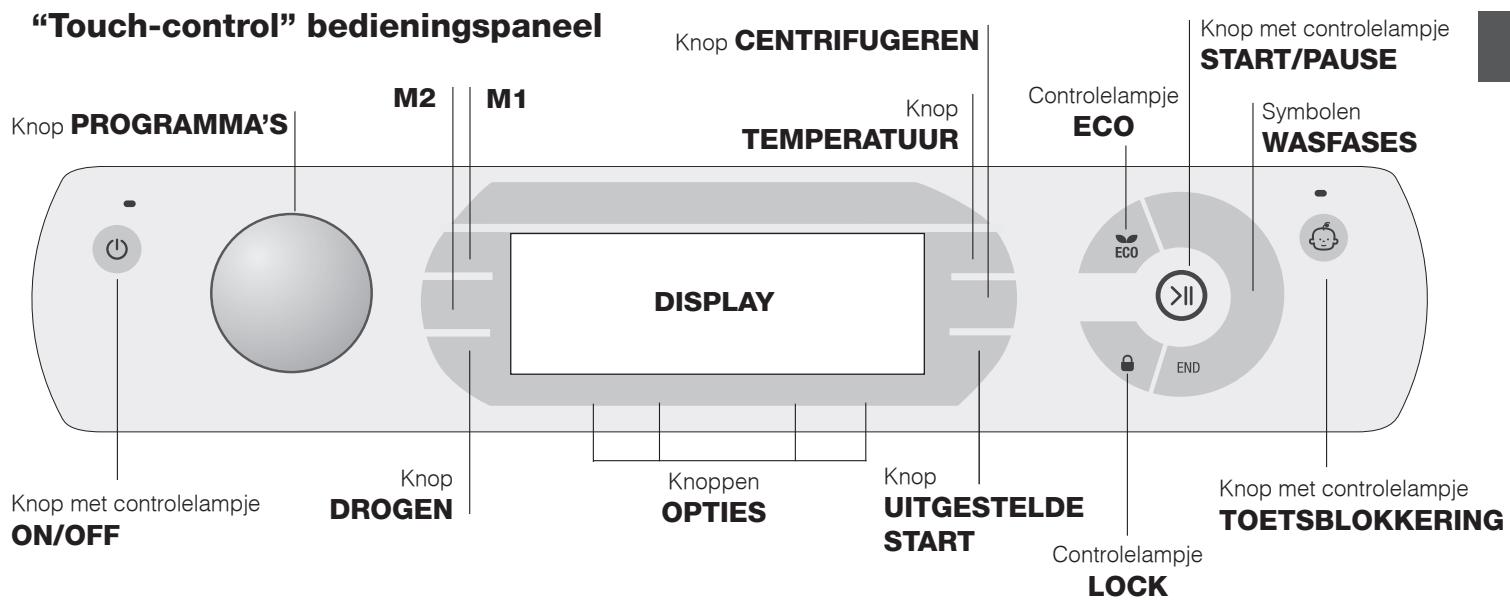

“Touch-control” bedieningspaneel

Knop met controlelampje

Knop met controlelampje

UITGESTELDE TOETSBLOKKERING START Controlelampje

LOCK Knop met controlelampje ON/OFF: druk even op de knop om de Wasdroogmachine aan of uit te zetten. Het groene controlelampje geeft aan dat de Wasdroogmachine aanstaat. Om de Wasdroogmachine tijdens de wascyclus uit te zetten moet u de knop iets langer, circa 3 seconden, ingedrukt houden. Als u de kort of per ongeluk indrukt zal de Wasdroogmachine niet uitgaan. Als u de Wasdroogmachine tijdens de wascyclus uitdoet wordt de cyclus automatisch geannuleerd.

controlelampje vast aanstaan. Als u de wascyclus wilt pauzeren drukt u nogmaals op de knop. Het controlelampje wordt oranje en gaat knipperen. Als het controlelampje “LOCK” uit is, kunt u het deurtje openen. Om het programma te hervatten drukt u opnieuw op de knop.

Knop PROGRAMMA’S: kan beide richtingen op draaien. Voor de juiste programmakeuze kunt u de “Programmatabel” raadplegen. Gedurende het programma blijft de knop stilstaan.

Knop met controlelampje TOETSBLOKKERING: om de blokkering van het bedieningspaneel in of uit te schakelen dient u de KNOP een aantal seconden (3-4) ingedrukt te houden. Het ontstoken controlelampje geeft aan dat het bedieningspaneel geblokkeerd is (met uitzondering van de knop ON/OFF). Op deze manier kunt u voorkomen dat er ongewilde wijzigingen aan de programma’s worden aangebracht, bijvoorbeeld bij aanwezigheid van kinderen.

M1-M2 toetsen: druk op een van de twee toetsen om een wascyclus en uw persoonlijke aanpassingen op te slaan. Om een voorheen opgeslagen wascyclus te starten drukt u op de betreffende toets.

Knop DROGEN: druk hierop om het drogen te verminderen of volledig uit te sluiten. Het gekozen droogniveau of droogtijd leest u af op het display (zie “Het uitvoeren van een was- of droogcyclus”). Knop TEMPERATUUR: druk hierop om de temperatuur te wijzigen of uit te sluiten. De gekozen waarde leest u af op bovenstaand display (zie “Het uitvoeren van een was- of droogcyclus”). Knop CENTRIFUGEREN: druk hierop om de centrifuge te wijzigen of uit te sluiten. De gekozen waarde leest u af op bovenstaand display (zie “Het uitvoeren van een was- of droogcyclus”). Knop UITGESTELDE START: druk hierop om een uitgestelde start van het gekozen programma in te stellen. De ingestelde vertraging leest u af van bovenstaand display (zie “Het uitvoeren van een was- of droogcyclus”). Knoppen OPTIES: druk hierop om de beschikbare opties te selecteren. Het controlelampje dat overeenkomt met de geselecteerde optie blijft aan (zie “Het uitvoeren van een was- of droogcyclus”). Symbolen WASFASES: gaan aan om weer te geven in welke fase van de cyclus de automaat zich bevindt (Wassen - Spoelen - Centrifugeren/Afpompen - Drogen ). De tekst wordt verlicht als de wascyclus is beëindigd. Knop met controlelampje START/PAUSE: als het groene controlelampje langzaam knippert, drukt u op de knop om de wascyclus te starten. Als de cyclus is gestart blijft het

Controlelampje LOCK: geeft aan dat de LOCK is. Om de deur te openen moet u de wascyclus pauzeren (zie “Het uitvoeren van een was- of droogcyclus”).

Controlelampje ECO: het symbool gaat aan als, nadat u de wasparameters heeft gewijzigd, u een energiebesparing bereikt van minstens 10%. Bovendien zal, voor het apparaat in de “Stand by” modus treedt, het symbool enkele seconden lang aangaan. Als het apparaat uitstaat zal de geschatte energiebesparing circa 80% zijn. TAAL WIJZIGEN Wanneer de machine voor de eerste keer aangezet wordt, gaat op de display de eerste taal knipperen. Overeenkomstig de 3 toetsen aan de rechterkant van de display, verschijnen de symbolen “ “ , “OK” en “V”. De talen wisselen automatisch elke 3” of door op de toetsen naast de symbolen “ “en “V” te drukken. Met de toets “OK” wordt de taal bevestigd die na 2” vastgezet wordt. Als niet op een toets gedrukt wordt, begint na 30” de automatische wisseling van de talen opnieuw. Om de taal te wijzigen moet u de Wasdroogmachine in- en uitschakelen. In de 30’’ die volgen op de uitschakeling drukt u tegelijkertijd op de temperatuurtoets + centrifuge + uitgestelde start voor 5 seconden of langer. Naast een kort geluidssignaal verschijnt op het display knipperend de ingestelde taal. Door op de toetsen naast de symbolen “ “ en “V” te drukken kan de taal gewijzigd worden. Met de toets naast het symbool “OK” wordt de taal bevestigd die na 2” vastgezet wordt. Als niet op een toets gedrukt wordt, wordt na 30” de eerder ingestelde taal weergegeven. Zet de machine.

NL Het uitvoeren van een was- of droogcyclus

NL N.B.: voordat u de Wasdroogmachine gaat gebruiken moet u hem met wasmiddel maar zonder wasgoed een wascyclus laten uitvoeren. Kies het programma van 90° zonder voorwas. 1. DE Wasdroogmachine AANZETTEN. Druk op de toets . Alle controlelampjes gaan 1 seconde lang aan en op het display verschijnt de tekst AQUALTIS; het controlelampje van de toets zal aan blijven staan en het controlelampje START/PAUSE zal gaan knipperen. 2. PROGRAMMAKEUZE. Draai de PROGRAMMAKNOP naar rechts of naar links totdat u het gewenste programma heeft geselecteerd; de naam van het programma verschijnt op het display; hieraan worden automatisch een temperatuur en een centrifugesnelheid gekoppeld die naderhand kunnen worden gewijzigd. Op de display verschijnt de duur van de cyclus. 3. LAAD HET WASGOED. Open de deur. Laad het wasgoed in en zorg ervoor nooit de laadhoeveelheid te overschrijden die wordt aangegeven in de programmatabel op de volgende bladzijde. 4. WASMIDDEL DOSEREN. Trek het bakje naar buiten en doe het wasmiddel in de speciale vakjes zoals aangegeven in “Beschrijving van de Wasdroogmachine”. 5. SLUIT DE DEUR. 6. DE WASCYCLUS AANPASSEN. Dit kunt u doen met behulp van de knoppen op het bedieningspaneel: Wijzigen van de temperatuur en/of de centrifuge. Het apparaat toont automatisch de maximale temperatuur en centrifuge die voor het ingestelde programma gelden of de laatst geselecteerde waarden, mits deze compatibel zijn met het gekozen programma. Door op de knop te drukken kunt u de temperatuur langzaamaan verlagen, tot aan de koude wascyclus “OFF”. Door op de knop te drukken kunt u het toerental van de centrifuge langzaamaan verlagen, tot aan een complete uitsluiting van de centrifuge “OFF”. Als u nogmaals op de knoppen drukt zult u wederom op de maximale waarden terugkeren. ! Uitzondering: als u het programma selecteert kunt u de temperatuur tot op 90° instellen. Het drogen instellen De eerste keer dat u op de toets drukt zal het apparaat automatisch het maximale droogniveau selecteren dat past bij het geselecteerde programma. Elke volgende keer dat u op de toets drukt zal het niveau dalen, waarna ook de droogtijd, totdat het zal worden uitgesloten, aangegeven door “OFF”. Als u nogmaals op de knoppen drukt zult u wederom op de maximale waarden terugkeren. Het is mogelijk het drogen in te stellen: A - Op tijdsbasis: van 20 tot 180 minuten. B - Aan de hand van het gewenste droogniveau: Strijk: geschikt voor wasgoed dat naderhand moet worden gestreken. De overgebleven vochtigheid zal de vouwen verzachten en het verwijderen ervan vergemakkelijken. Hanger: ideaal voor die kledingstukken die geen volledige droging nodig hebben. Kast: geschikt voor wasgoed dat direct in de kast kan worden gelegd, zonder te worden gestreken. Extra: geschikt voor wasgoed dat volledig droog moet zijn, zoals handdoeken en badjassen. Als in een uitzonderlijk geval de lading wasgoed voor wassen en drogen meer is dan het toegestane maximum (zie Programmatabel), dan voert u eerst het wassen uit. Aan het einde hiervan verdeelt u de lading en laadt u één gedeelte in de trommel. Volg nu de aanwijzingen voor het uitvoeren 56

van “Alleen drogen”. Herhaal deze handelingen met de rest van de lading. Aan het einde van de droogcyclus wordt altijd een afkoeltijd ingezet. Alleen drogen Selecteer met de programmaknop een droogniveau ( - - ) aan de hand van het type materiaal. Het is ook mogelijk het gewenste niveau of de tijd van het drogen in te stellen met de toets DROGEN . Een uitgestelde start instellen. Om de uitgestelde start van het gekozen programma in te stellen, drukt u op de uitgesteld start-toets totdat u de gewenste vertragingstijd bereikt. Tijdens het instellen wordt de vertragingstijd samen met de tekst “Start:” en het knipperende symbool weergegeven. Nadat de uitgestelde start is ingesteld, blijft op het display het symbool staan en geeft de display weer de duur van de ingestelde cyclus weer met de tekst “Einde:” en de duur van de cyclus. Door één keer op de toets UITGESTELDE START te drukken, wordt de eerder ingestelde vertraagtijd weergegeven. Na het starten toont de display de tekst “Start:” en de vertraagtijd. Nadat de ingestelde vertraagtijd is afgelopen, start de machine en toont de display “Einde:” en de resterende tijd tot het einde van de cyclus. Om de uitgestelde start te verwijderen drukt u op de knop totdat op het display de tekst OFF verschijnt. Het symbool gaat uit. De eigenschappen van de cyclus wijzigen. • Druk op de toets om de optie te activeren; op het display verschijnt de naam van de optie en het overeenkomende maantje zal aangaan. • Druk nogmaals op de toets om de optie te desactiveren; op het display verschijnt de naam van de optie plus de tekst OFF, het maantje zal uitgaan. ! Als de gekozen optie niet geschikt is voor het ingestelde programma zal het betreffende controlelampje gaan knipperen, zal er een geluidssignaal klinken (3 pieptonen) en zal de optie niet worden geactiveerd. ! Als de geselecteerde optie niet compatibel is met een optie die daarvòòr is ingesteld, zal het controlelampje van de eerst geselecteerde optie gaan knipperen en zal alleen de tweede optie worden geactiveerd. Het controlelampje van de betreffende knop zal aanblijven. ! De opties kunnen het aanbevolen laadgewicht en/of de duur van de cyclus veranderen. 7. HET PROGRAMMA STARTEN. Druk op de toets START/PAUSE. Het betreffende controlelampje zal aanblijven en de deur zal worden geblokkeerd (het controlelampje LOCK blijft aanstaan). De symbolen die horen bij de verschillende wasfases worden tijdens de cyclus verlicht om aan te geven welke fase bezig is. Om een programma te wijzigen van een reeds gestarte wascyclus doet u de Wasdroogmachine op pauze met behulp van de knop START/PAUSE. Selecteer daarna de gewenste cyclus en druk nogmaals op de knop START/ PAUSE. Om de deur te openen tijdens de wascyclus drukt u op de knop START/PAUSE. Als het controlelampje LOCK uit gaat kunt u de deur openen. Om het programma te hervatten drukt u opnieuw op de knop START/PAUSE. 8. EINDE VAN HET PROGRAMMA. Wordt aangegeven door de tekst END. De deur kan gelijk worden geopend. Als het controlelampje START/PAUSE knippert druk u op de toets om de wascyclus te beëindigen. Open de deur, laad het wasgoed uit en schakel de Wasdroogmachine uit. ! Als u een reeds gestarte cyclus wilt annuleren houdt u de knop ingedrukt totdat de cyclus wordt onderbroken en het apparaat uitgaat.

Programma’s en opties

Wol Platinum Care: voor wol, kasjmier, etc.

Katoen Met voorwas (Doe het wasmiddel in het speciale vakje). Katoen Witte was (1): zeer vuil wit en kleurecht bont wasgoed.

Katoen Bonte was (2): zeer vuile witte en bonte fijne was.

Beschrijving van het Programma

Max. snelheid (toeren per minuut)

(*) U kunt de duur van de wasprogramma’s op het display controleren.

De duur van de cyclus die wordt aangegeven op het display of op de gebruiksaanwijzing is een geschatte waarde die wordt gecalculeerd bij standaard omstandigheden. De effectieve tijd kan variëren aan de hand van talloze factoren zoals temperatuur en druk van de watertoevoer, de kamertemperatuur, de hoeveelheid wasmiddel, de hoeveelheid en type lading, de balancering van de was en de geselecteerde aanvullende opties. (*) N.B.: circa 10 minuten na de START zal de Wasdroogmachine aan de hand van het ingeladen wasgoed de resterende tijd tot aan het einde van het programma opnieuw berekenen en tonen.

Voor alle Test Institutes: 1) Controleprogramma volgens de richtlijnen EN 50229: selecteer het programma met een temperatuur van 60°C. 2) Programma katoen lang: selecteer het programma met een temperatuur van 40°C.

Wasopties Super Wash Deze optie garandeert een kwalitatief zeer hoog wasresultaat dankzij het gebruik van een grotere hoeveelheid 1 water in de beginfase van de 2 cyclus en een langere tijdsduur van het programma. Kan met of zonder bleekmiddel gebruikt worden. Als u de was ook wilt bleken, het extra bijgeleverde bakje 3 in bakje 1 doen. Let bij het gieten van het bleekwater dat u het niveau “max”, aangegeven op de centrale pin, niet overschrijdt (zie afb.). Als u alleen wilt bleken zonder een volledige was uit te voeren, giet u het bleekmiddel in het extra bakje 3, stelt u het programma “Spoelen” in, en activeert de optie “Super Wash” . ! Deze optie is niet beschikbaar tijdens de programma’s , , , , , , , , , , . 3

Extra Spoelen Door deze optie te selecteren verhoogt u het spoelresultaat en zorgt u ervoor dat elk spoor van wasmiddel verdwijnt. Deze optie is

vooral nuttig bij personen wiens huid gevoelig is voor wasmiddelen. We raden deze optie aan wanneer een volle lading moet worden gewassen of wanneer zeer veel wasmiddel wordt gebruikt. ! Deze optie is niet beschikbaar tijdens de programma’s , ,

Makkelijk Strijken Als u deze optie selecteert zullen het wassen en de centrifuge dusdanig worden aangepast dat er minder kreuken worden gevormd. Aan het einde van de wascyclus zal de Wasdroogmachine de trommel langzaam laten ronddraaien. De controlelampjes “Makkelijk Strijken” en START/PAUSE gaan knipperen. Om de cyclus te beëindigen drukt u op de knop START/PAUSE of op de knop “Makkelijk Strijken”. ! Deze optie is niet beschikbaar tijdens de programma’s , , , , , , , , . ! Als u de was ook wilt drogen, is deze knop alleen actief wanneer hij gecombineerd is met het niveau “Strijk”. Tijd besparen Als u deze optie selecteert verkort u de duur van het programma tot aan 50%, aan de hand van de gekozen cyclus, en zorgt u als gevolg voor een aanzienlijke water- en energiebesparing. Gebruik deze cyclus voor niet zo vuil wasgoed. ! Deze optie is niet beschikbaar tijdens de programma’s , , , , , , , , , , . 57

Wasmiddelen en wasgoed

NL Wasmiddel De keuze en de hoeveelheid wasmiddel hangen af van het type stof (katoen, wol, zijde…), van de kleur van het wasgoed, de wastemperatuur, de vuilgraad en de hardheid van het water. Een juiste dosering van het wasmiddel voorkomt verspillingen en beschermt het milieu: ook al zijn wasmiddelen biologisch afbreekbaar, toch bevatten ze elementen die het evenwicht in de natuur verstoren. We raden u aan: • waspoeder te gebruiken voor de witte katoenen was en voor de voorwas. • vloeibaar wasmiddel te gebruiken voor fijne katoenen was en voor alle programma’s op lage temperatuur. • speciale vloeibare wasmiddelen te gebruiken voor wol en zijde. Het wasmiddel kan voor het starten van het programma in het speciale bakje worden gedaan, of in de wasbol die direct in de trommel wordt geplaatst. Als u een wasbol gebruikt kunt u het programma Katoen met voorwas niet gebruiken. ! Gebruik nooit wasmiddelen voor handwas aangezien die te veel schuim vormen.

Voorbereiden van het wasgoed • Open de kledingstukken voor u ze inlaadt. • Scheid het wasgoed volgens het type stof (symbool op het etiket van het kledingstuk) en de kleur. Let er goed op dat u de bonte was scheidt van de witte was; • Leeg de zakken en controleer de knopen; • Overschrijd nooit het gewicht dat wordt aangegeven in de “Programmatabel” wat geldt voor droog wasgoed.

Hoeveel weegt wasgoed? 1 laken 1 kussensloop 1 tafellaken 1 badjas 1 handdoek 1 spijkerbroek 1 overhemd/blouse

400-500 gr. 150-200 gr. 400-500 gr. 900-1200 gr. 150-250 gr. 400-500 gr. 150-200 gr.

Wastips Witte was: gebruik deze cyclus voor het wassen van wit wasgoed. Het programma is ontwikkeld voor het langdurige behoud uw stralend witte was. Voor een beter resultaat raden we u aan een wasmiddel in poedervorm te gebruiken. Als u een droogfunctie aan het einde van de wascyclus selecteert, wordt automatisch een droogcyclus uitgevoerd zoals in de buitenlucht zou plaatsvinden. De voordelen zijn het niet geel worden van de was door de zonnestralen en het grijs worden ervan als gevolg van de kleine stofdeeltjes die in de lucht aanwezig zijn. U kunt droogcycli alleen op niveaus instellen. Bonte was: gebruik de cyclus voor het wassen van licht gekleurde was. Het programma is ontwikkeld voor het langdurige behoud van de mooie kleuren van uw wasgoed. Donkere was: gebruik de cyclus voor het wassen van bonte was. Het programma is ontwikkeld voor het langdurige behoud van de donkere kleuren. Voor een beter resultaat raden we u aan voor de bonte was een vloeibaar wasmiddel te gebruiken. Als u de functie drogen selecteert dan zal, aan het einde van de wascyclus, automatisch een fijne droogcyclus worden uitgevoerd die de kleuren van de kleding beschermt. Het display toont het niveau “Hanger”. Max. Lading: 3 kg. 58

Wol: het “Wol” wasprogramma van deze Hotpoint-Ariston wasmachine is door The Woolmark Company getest en goedgekeurd voor het wassen van wollen kleding die als handwas geclassificeerd is, op voorwaarde dat de aanwijzingen worden opgevolgd die op het etiket van het kledingstuk vermeld staan en de instructies van de fabrikant van de wasmachine. Hotpoint-Ariston is het eerste wasmachinemerk dat voor zijn wasprestaties en het verbruik van water en energie van The Woolmark Company de certificering Woolmark Apparel Care – Platinum verkregen heeft. (M1135) ExtradeliIcaat: gebruik het programma voor het wassen van zeer fijne was met stras of pailetten. We raden u aan de kleding binnenstebuiten te draaien voor u hem wast en om kleine kledingstukken in het speciale zakje voor fijne was te stoppen. Voor een beter resultaat raden we u aan voor de fijne was een vloeibaar wasmiddel te gebruiken. Voor het wassen van Zijde kleding of Gordijnen u de cyclus en activeert u de optie (in dit geval is het ook mogelijk de optie “Extra Spoelen” te activeren); de Wasdroogmachine de cyclus door het wasgoed in de week te laten staan. Het controlelampje gaat knipperen. Om het water af te voeren en de was uit de automaat te halen moet u op de knop START/PAUSE drukken of op de knop . Als u de droogfunctie uitsluitend op een tijdsbasis selecteert, zal aan het einde van de wascyclus een bijzonder fijne droogcyclus van start gaan, gekenmerkt door lichte bewegingen en door een qua temperatuur bijzonder gecontroleerde luchtstroom. De aanbevolen tijden zijn: 1 kg synthetische was --> 160 min. 1 kg synthetische en katoenen was --> 180 min. 1 kg katoenen was --> 180 min. De droogtegraad zal afhangen van de lading wasgoed en de samenstelling van het materiaal. Anti Allergie: gebruik het programma voor het verwijderen van de voornaamste allergenen zoals stuifmeel, mijten, katten- en hondenhaar. Was & droog: gebruik het programma voor het snel wassen en drogen van kledingstukken (Katoen en Synthetisch) die niet zo vuil zijn. Als u deze cyclus selecteert kunt u tot aan 1 kg wasgoed wassen en drogen, in slechts 45 minuten. Gebruik voor de beste resultaten een vloeibaar wasmiddel. Behandel manchetten, kragen en vlekken eerst voor met een speciaal product. Moeilijke vlekken: het beste kunt u moeilijke vlekken voorbehandelen met een stuk zeep voor u ze in de Wasdroogmachine doet en het programma Katoen met voorwas gebruiken.

Balanceersysteem van de lading

Om overmatige trillingen te vermijden verdeelt de automaat de lading voor het centrifugeren op een gelijkmatige manier. Dit gebeurt door de trommel te laten draaien op een snelheid die iets hoger ligt dan de wassnelheid. Als na herhaaldelijke pogingen de lading nog steeds niet goed is gebalanceerd, zal de Wasdroogmachine de centrifuge op een lagere snelheid uitvoeren dan die voorzien was. Als de lading zeer uit balans is zal de Wasdroogmachine een verdeling uitvoeren in plaats van een centrifuge. Teneinde een betere distributie van de waslading en een juiste balancering te bereiken raden wij u aan kleine en grote kledingstukken te mengen.

Storingen en oplossingen Het kan gebeuren dat het apparaat niet werkt. Voor u contact opneemt met de Servicedienst (zie “Service”) moet u controleren of het niet een storing betreft die u zelf makkelijk kunt verhelpen met behulp van de volgende lijst.

NL Mogelijke oorzaken / Oplossing:

De Wasdroogmachine gaat niet aan. • De stekker zit niet in het stopcontact of niet ver genoeg om contact te maken. • Het hele huis zit zonder stroom.

De wascyclus start niet.

De deur is niet goed dicht. De START/PAUSE toets is niet ingedrukt. De waterkraan is niet open. U heeft een uitgestelde start ingesteld.

De Wasdroogmachine heeft geen • De watertoevoerbuis is niet aangesloten op de kraan. watertoevoer. • De toevoerslang is gebogen. • • • •

De deur van het apparaat is geblokkeerd.

De waterkraan is niet open. Het hele huis zit zonder water. Er is onvoldoende druk. De START/PAUSE toets is niet ingedrukt.

• Als u de optie “Makkelijk Strijken ”, zal de Wasdroogmachine aan het einde van de cyclus de trommel langzaam laten ronddraaien. Om de cyclus te beëindigen drukt u op de knop START/PAUSE of op de knop “Makkelijk Strijken ”.

De Wasdroogmachine blijft water • De afvoerbuis is niet op 65 tot 100 cm afstand van de grond af geïnstalleerd aan- en afvoeren. (zie “Installatie”).

• Het uiteinde van de afvoerbuis ligt onder water (zie “Installatie”). • Als u op een van de hoogste verdiepingen van een flatgebouw woont, kan zich een hevelingsprobleem voordoen, waarbij de Wasdroogmachine voortdurend water aan- en afvoert. Om deze storing te verhelpen zijn er in de handel speciale beluchters te koop. • De afvoer in de muur heeft geen ontluchting.

De Wasdroogmachine voert het • Het programma voorziet geen afvoer: bij enkele programma’s moet dit met de water niet af of centrifugeert niet. hand worden gestart (zie Programma’s en opties”). • De optie “Makkelijk Strijken” is actief: voor het beëindigen van het programma drukt u op de toets START/PAUSE (zie “Programma’s en opties”). • De afvoerslang is gebogen (zie “Installatie”). • De afvoerleiding is verstopt.

De machine trilt erg tijdens het centrifugeren.

• De trommel is bij het installeren niet op de juiste wijze gedeblokkeerd (zie “Installatie”). • De Wasdroogmachine staat niet goed recht (zie “Installatie”). • De Wasdroogmachine staat te krap tussen meubels en muur (zie “Installatie”). • De waslading is niet gebalanceerd (zie “Wasmiddelen en wasgoed”).

De Wasdroogmachine lekt.

• De slang van de watertoevoer is niet goed aangeschroefd (zie “Installatie”). • Het wasmiddelbakje is verstopt (voor reiniging zie “Onderhoud en verzorging”). • De afvoerslang is niet goed aangesloten (zie “Installatie”).

De symbolen van “Fase in voortgang” knipperen snel, tegelijk met het controlelampje ON/OFF.

• Doe de Wasdroogmachine uit en haal de stekker uit het stopcontact. Wacht circa 1 minuut en doe hem daarna weer aan. Als de storing voortzet, dient u de Servicedienst in te schakelen.

Er ontstaat teveel schuim.

• Het wasmiddel is niet bedoeld voor wasautomaten (er moet “voor Wasmachine”, “handwas en machinewas”, of dergelijke op staan). • U heeft teveel wasmiddel gebruikt.

De deur van het apparaat is geblokkeerd.

• Voer een handmatige deblokkering uit (zie “Voorzorgsmaatregelen en advies”).

De Wasdroogmachine droogt niet • De stekker is niet in het stopcontact of niet ver genoeg ingestoken om contact • • • •

te maken. Er is geen stroom. De deur is niet goed dicht. Uitgestelde start is ingesteld. De DROOG toets staat op OFF.

• Controleer eerst of u het probleem zelf kunt oplossen (zie “Storingen en oplossingen”); • Start het programma opnieuw om te controleren of de storing is verholpen; • Als dit niet het geval is, kunt u contact opnemen met de erkende Servicedienst. ! In het geval de Wasdroogmachine verkeerd is geïnstalleerd of u hem niet correct heeft gebruikt zal u gevraagd worden de reparatiekosten te betalen. ! Wendt u nooit tot een niet erkende installateur.

• het type storing; • het model Wasdroogmachine (Mod.); • het serienummer (S/N). Deze laatste gegevens vindt u op het typeplaatje op het apparaat.

! N.B.: om de “Demo Mode” te verlaten, uitschakelen van de Wasdroogmachine, drukt u tegelijkertijd 3 sec. lang of de twee knoppen “START/PAUSE” 60
