AQD1071D 69 EU/A - Lavadora secadora HOTPOINT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora secadora
Marca	Hotpoint
Modelo	AQD1071D 69 EU/A
Dimensiones (An x Al x Pr)	59,5 cm x 85 cm x 64,5 cm
Capacidad de lavado máx	10 kg
Capacidad de secado máx	7 kg
Volumen del tambor	71 litros
Velocidad de centrifugado máx	1600 rpm
Presión de alimentación de agua	0,05 - 1 MPa (0,5 - 10 bar)
Alimentación eléctrica	Ver placa de características (tensión 220-240 V, frecuencia 50 Hz)
Potencia absorbida	Ver placa de características
Clase energética	No especificado en el manual
Programas de lavado	Algodón color, Sintético resistente, Blanco, Color, Negro y oscuro, Lana, Ultra delicado, Antialérgico, Aclarado, Centrifugado, Lavado y secado, Secado algodón, Secado lana, Secado sintético, Algodón con prelavado, Algodón blanco
Opciones de lavado	Súper lavado, Aclarado extra, Planchado fácil, Ahorro de tiempo
Inicio diferido	Sí, programable
Seguridad infantil	Bloqueo de mandos (tecla mantenida 2 segundos)
Tipo de mando	Control táctil
Pantalla	Pantalla digital con indicadores de fase
Secado	Por tiempo (20-180 min) o por nivel (Para planchar, En percha, Para guardar, Intensivo)
Nivel de ruido	No especificado
Mantenimiento	Limpieza del cajón de detergente, bomba, tambor, manguera de entrada
Apertura manual de puerta	Posible en caso de avería (ver manual)
País de fabricación	No especificado

Preguntas frecuentes - AQD1071D 69 EU/A HOTPOINT

¿Qué hacer si la lavadora secadora no se enciende?

Verifique que el enchufe esté bien conectado y que no haya un corte de corriente. Asegúrese de que la puerta esté bien cerrada. Si el problema persiste, espere 1 minuto después de desconectar y luego vuelva a conectar.

¿Por qué no se inicia el ciclo de lavado?

Verifique que se haya presionado el botón INICIO/PAUSA, que el grifo de agua esté abierto y que no haya un inicio diferido programado. La puerta debe estar correctamente cerrada.

¿Cómo instalar correctamente el aparato?

Colóquelo sobre un suelo plano y rígido. Desatornille los tornillos de transporte en la parte trasera y tape los agujeros. Conecte la manguera de entrada de agua a un grifo de agua fría (3/4 de pulgada) y la manguera de desagüe a un desagüe entre 65 y 100 cm del suelo. Enchufe a una toma con conexión a tierra.

¿Cuál es la capacidad máxima de secado?

El secado puede soportar hasta 7 kg de ropa. Para un secado óptimo, no supere esta carga y seleccione el programa adecuado (Algodón, Sintético, Lana).

¿Cómo limpiar la bomba de la lavadora secadora?

Después de desconectar el aparato, retire el panel frontal. Coloque un recipiente, desenrosque la tapa de la bomba en sentido contrario a las agujas del reloj, limpie el interior, luego vuelva a enroscar y monte el panel.

¿Qué hacer si la puerta permanece bloqueada después de un ciclo?

Presione INICIO/PAUSA para poner en pausa. Si el indicador BLOQUEO está apagado, la puerta puede abrirse. En caso de corte de corriente, use el procedimiento de apertura manual descrito en el manual.

¿Qué productos de lavandería usar para colores oscuros?

Para textiles oscuros, use un detergente líquido especial para colores oscuros. Seleccione el programa Negro y oscuro para preservar el brillo de los colores.

¿Cómo activar el bloqueo infantil?

Mantenga presionada la tecla correspondiente al bloqueo infantil (símbolo de candado) durante aproximadamente 2 segundos. El indicador se enciende para indicar que el panel de controles está bloqueado.

¿Por qué el aparato vibra mucho durante el centrifugado?

Verifique que el aparato esté bien nivelado (inclinación < 2°). Asegúrese de que se hayan retirado los tornillos de transporte. Distribuya la ropa uniformemente en el tambor mezclando prendas pequeñas y grandes.

¿Cómo realizar un ciclo de lavado y secado rápido?

Use el programa Lavado y secado para lavar y secar hasta 1 kg de ropa en aproximadamente 45 minutos. Use detergente líquido y pretrate las manchas si es necesario.

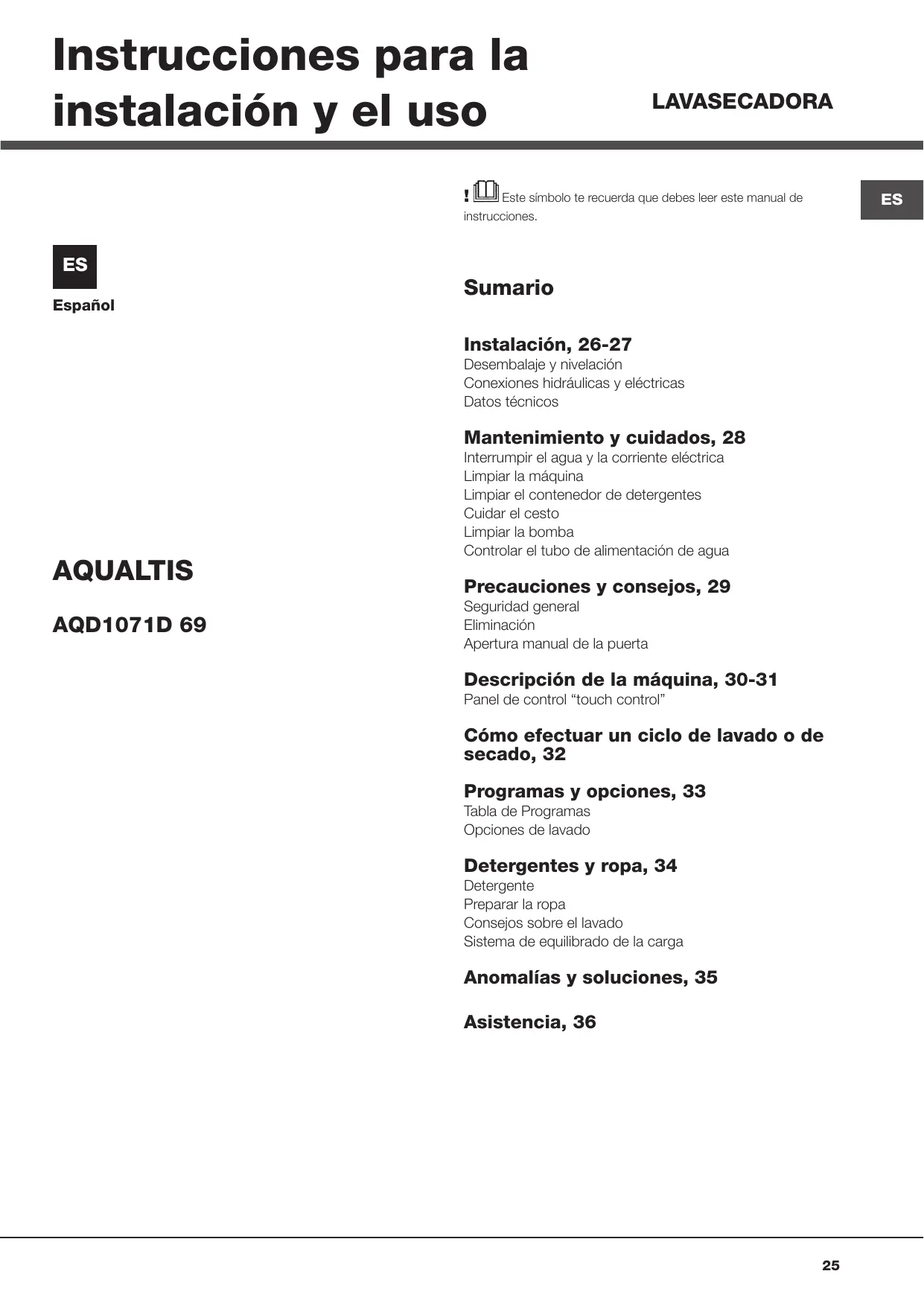

MANUAL DE USUARIO AQD1071D 69 EU/A HOTPOINT

Este símbolo te recuerda que debes leer este manual de

instrucciones.

Sumario

Instalación, 26-27

Desembalaje y nivelación

Conexiones hidráulicas y eléctricas

Datos técnicos

Mantenimiento y cuidados, 28

Interrumpir el agua y la corriente eléctrica

Limpiar la máquina

Limpiar el contenedor de detergentes

Cuidar el cesto

Limpiar la bomba

Controlar el tubo de alimentación de agua

AQUALTIS

AQD1071D 69

Precauciones y consejos, 29

Seguridad general

Eliminación

Apertura manual de la puerta

Descripción de la máquina, 30-31

Cómo efectuar un ciclo de lavado o de secado, 32

Programas y funciones, 33

Tabla de Programas

Opciones de lavado

Detergentes y ropa, 34

Detergente

Preparar la ropa

Consejos sobre el lavado

Sistema de equilibrado de la energía

Anomalías y soluciones, 35

Asistencia, 36

¡Es importante conservar este manual para poder consultarlo en cualquier momento. En el caso de venta, cesión o traslado, controle que permanezca junto con la lavasecadora. ¡Lea atentamente las instrucciones: ellas contienen importante información sobre la instalación, el uso y la calidad. ¡En el sobre que contiene este manual encontrará, además de la garantía, piezas que servirán para la instalación.

Desembalaje y nivelación

Desembalaje

1. Una vez desembalada la lavasecadora, controle que no haya sufrido daños durante el traslado. Si estuviera dañada no la conecte y llame al revendedor.

1. Quite los 4 tornillos de protección para el transporte y el correspondiente distanciador, ubicados en la parte posterior (ver la figura).
2. Cierre los orificios con los tapones de plástico contenidos en el sobre.
3. Conserve todas las piezas porque si la lavasecadora tuviera que ser trasladada nuevamente, se deben volver a colocar para evitar daños internos. ¡Los embalajes no son juguetes para los niños.

Nivelación

1. Instale la lavasecadora sobre un piso plano y rígido, sin apoyarla en las paredes ni en los muebles.

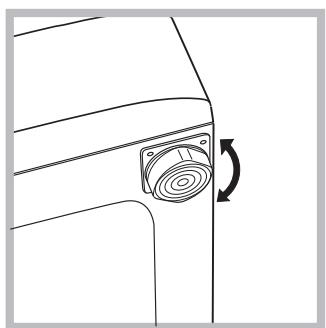

1. Compense las irregularidades desenroscando o enroscando las patas hasta que la máquina quede en posición horizontal (no debe estar inclinada más de 2 grados).

Una correcta nivelación brinda estabilidad y evita vibraciones y ruidos, sobre todo durante el centrifugado. Cuando se instale sobre moquetas o alfombras, regule las patas para que, debajo de la lavasecadora, quede un espacio suficiente para la ventilación.

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

Antes de conectar el tubo de alimentación a la red hídrica, haga correr agua hasta que sea limpia.

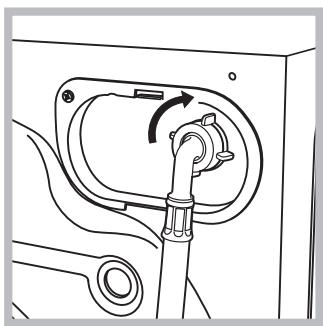

1. Conecte el tubo de alimentación a la máquina enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la figura).

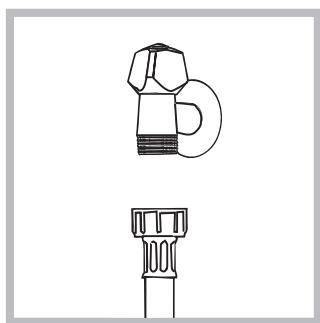

1. Conecte el tubo de alimentación enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas (ver la figura).
2. Controle que en el tubo no haya pliegues ni estrangulaciones.

La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos Técnicos (ver la página correspondiente). Si la longitud del tubo de alimentación no es suficiente, diríjase a un servicio especializado o a un técnico autorizado. No utilice nunca tubos de carga usados o viejos, utilice siempre los suministrados con la máquina.

Conexión del tubo de descarga

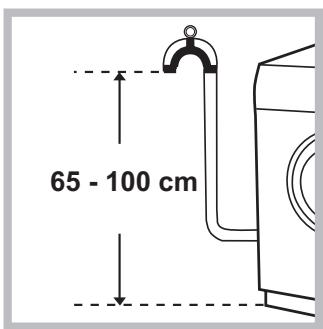

Conecte el tubo de descarga a una tubería de descarga o a una descarga de pared ubicadas a una distancia del piso comprendida entre 65 y 100 cm., evitando siempre plegarlo.

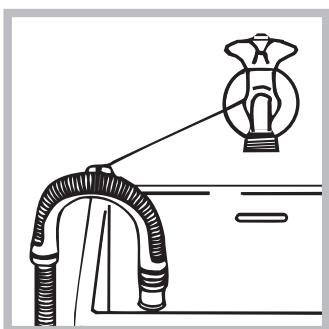

Una alternativa es apoyar el tubo de descarga en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura).

El extremo libre del tubo de descarga no

debe permanecer sumergido en el agua.

No se aconseja usar tubos de prolongación; si fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:

• la toma tenga la conexión a tierra y haya sido hecha según las normas legales;
• la toma sea capaz de soportar la energía máxima de potencia de la máquina indicada en la tabla de datos técnicos (ver al costado);
• la tensión de alimentación esté comprendida dentro de los valores indicados en la tabla de Datos Técnicos e Información (ver al costado);
• la toma sea compatible con el enchufe de la máquina. Si no es así, sustituya la toma o el enchufe.

¡La máquina no debe ser instalada al aire libre, ni siquiera si el lugar está protegido, ya que es muy peligroso si queda expuesta a la lluvia o a las tormentas. Una vez instalada la máquina, la toma de corriente debe ser fácilmente accesible. No utilice prolongaciones ni conexiones múltiples. El cable no debe estar plegado ni sufrir compresiones.

¡El cable de alimentación y el enchufe deben ser sustituidos sólo por técnicos autorizados.

¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas.

Datas技术和inos
Modelo	AQD1071D 69
Dimensiónes	ancho 59.5 cm altura 85 cm profundidad 64,5 cm
Capacidad	de 1 a 10 kg para el lavado de 1 a 7 kg para el secado
Conexiones electricas	ver la placá de charactrística-cas tícnicas aplicada en laquina
Conexiones hidricas	presión Tmaxima 1 MPa (10 bar) presión minima 0,05 MPa (0,5 bar) capacidad del cesto 71 litros
Velocidad decentrifugado	máxima 1600 r.p.m.
Programas de prueba según la directiva EN 50229	lavado: programa °; temperatura 60°C; efectuado con 10 kg. dearga. secado: el secado de la carga menor (3kg)Debe realizarse selecciónando el navel de secado “Colgar”,la carga de ropaseDebe componer de 3 sábanas,2 fundas y 2 toallas;el secado de la carga que quedaDebe realizarse selecciónando el navel de secado “Extra”.
CE	Estaquina cumple con lo establishido por las siguientes Directivas de la Comunidad: -2004/108/CE (Compatible Electromagnética) -2012/19/EU -2006/95/CE (Baja Tensión)

Interrumpir el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado. De este modo se limita el desgaste de la instalación hidráulica de la máquina y se elimina el peligro de pérdidas.
• Desenchufe la máquina cuando la deba limpiar y durante los trabajos de mantenimiento.

Limpiar la máquina

La parte externa y las partes de goma se pueden limpiar con un paño empapado en agua tibia y jabón. No use solventes ni productos abrasivos.

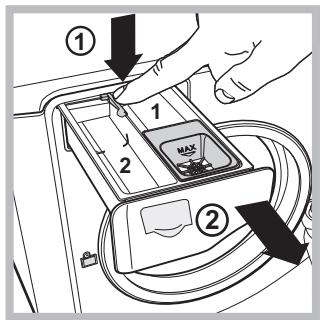

Limpiar el contenedor de detergentes

Para extraer el contenedor, presione la palanca (1) y tire hacia afuera (2) (ver la figura). Lávelo bajo el agua corriente; esta limpieza se debe realizar frecuentemente.

Cuidar el cesto

• Deje siempre semicerrada la puerta para evitar que se formen malos olores.

Limpiar la bomba

La máquina posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos obstruyan el filtro que protege la bomba, situado en la parte inferior de la misma.

Verifique que el ciclo de lavado haya terminado y desenchufe la máquina.

Para acceder a la precámara:

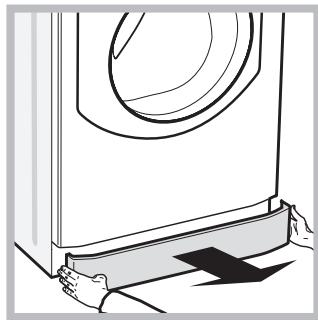

1. Quite el panel de cobertura delantero de la máquina presionando en el centro, luego empuje hacia abajo desde ambos costados y extráigalo (ver las figuras).

1. Coloque un recipiente para recoger el agua que se verterá (aproximadamente 1,5 litros) (ver la figura);
2. Desenrosque la tapa girándola en sentido antihorario (ver la figura);
3. Limpie con cuidado el interior;
4. Vuelva a enroscar la tapa; luego vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Controlar el tubo de alimentación de agua

Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas.

Precauciones y consejos

La máquina fue proyectada y fabricada en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato ha sido fabricado para un uso de tipo doméstico exclusivamente.
• El aparato no debe ser empleado por personas (niños incluidos) con capacidades físicas, sensoriales o mentales reducidas y con experiencias y conocimientos insuficientes, a menos que dicho uso no se realice bajo la supervisión o las instrucciones de una persona responsable de su seguridad. Los niños deben ser vigilados para asegurar que no jueguen con el aparato.
• No secar prendas no lavadas.
• Las prendas sucias con sustancias como aceite de cocina, acetona, alcohol, gasolina, kerosén, quitamanchas, trementina, cera o sustancias para quitarlas, deben lavarse con agua caliente con una cantidad mayor de detergente antes de secarlas en la secadora.
• Objetos como la goma expandida (látex), las gorras de ducha, los materiales textiles impermeables, los artículos con un lugar de goma y las prendas o cojines que tienen partes de látex no deben secarse en la secadora.
• Suavizantes o productos similares deben emplearse de acuerdo con las instrucciones del fabricante.
• La parte final de un ciclo de la secadora se realiza sin calor (ciclo de enfriamiento) para garantizar que los artículos no se dañen.

ATENCIÓN: Nunca detener una secadora antes que finalice el programa de secado. En este caso, sacar con rapidez todas las prendas y colgarlas para enfriarlas con celeridad.

• No toque la máquina con los pies desnudos ni con las manos o los pies mojados o húmedos.
• No desenchufe la máquina tirando del cable, sino tomando el enchufe.
• No toque el agua de descarga porque pueda alcanzar temperaturas elevadas.
• Nunca fuerce la puerta: podría dañarse el mecanismo de seguridad que la protege de aperturas accidentales.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación.
• Controle siempre que los niños no se acerquen a la máquina cuando está en funcionamiento.
• Si debe ser trasladada, deberán intervenir dos o más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada.
• Antes de introducir la ropa, controle que el cesto está vacío.
• Durante el secado, la puerta tiende a calentarse.
• No seque ropa lavada con solventes inflamables (por ej. tricloroetileno).
• No seque gomaespuma o elastómeros análogos.
• Verifique que, durante las fases de secado, el grifo de agua está abierto.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de este modo, los embalajes PODRÁN volver a ser reciclados.
• La norma Europea 2012/19/EU sobre la eliminación de aparatos eléctricos y electrónicos, indica que los electrodomésticos no deben ser eliminados de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar el porcentaje de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El significado de la papelera tachada se incluye en todos los productos para recordar la obligación de recolección separada. Para mayor información sobre la correcta eliminación de los electrodomésticos, los poseedores de los mismos PODRÁN dirigirse al servicio público responsable o a los revendedores.

Apertura manual de la puerta

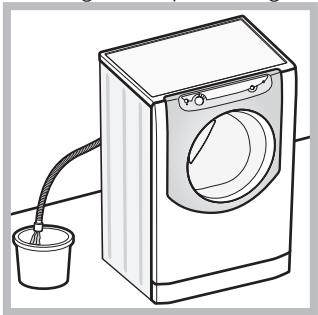

Si falta la energía eléctrica es posible abrir la puerta para descargar la ropa del siguiente modo:

1. Desenchufe la máquina.
2. Verifique que el nivel de agua en el interior de la máquina SEA inferior al hueco de la puerta; si no es así, extraiga el agua en exceso realizando el tubo de descarga y recogiéndola en un balde como se indica en la figura.
3. Quite el panel de cobertura delantero de la lavadora (ver la página siguiente).

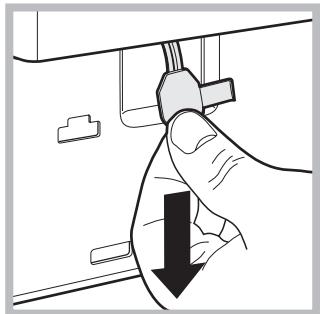

1. Utilice la lengüeta indicada en la figura, tire hacia fuera hasta liberar la varilla de plástico del retén; tire posteriormente hacia abajo hasta sentir un breve sonido que indica que la puerta está desbloqueada.
2. Abra la puerta; si aún no es posible, repita la operación. Vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

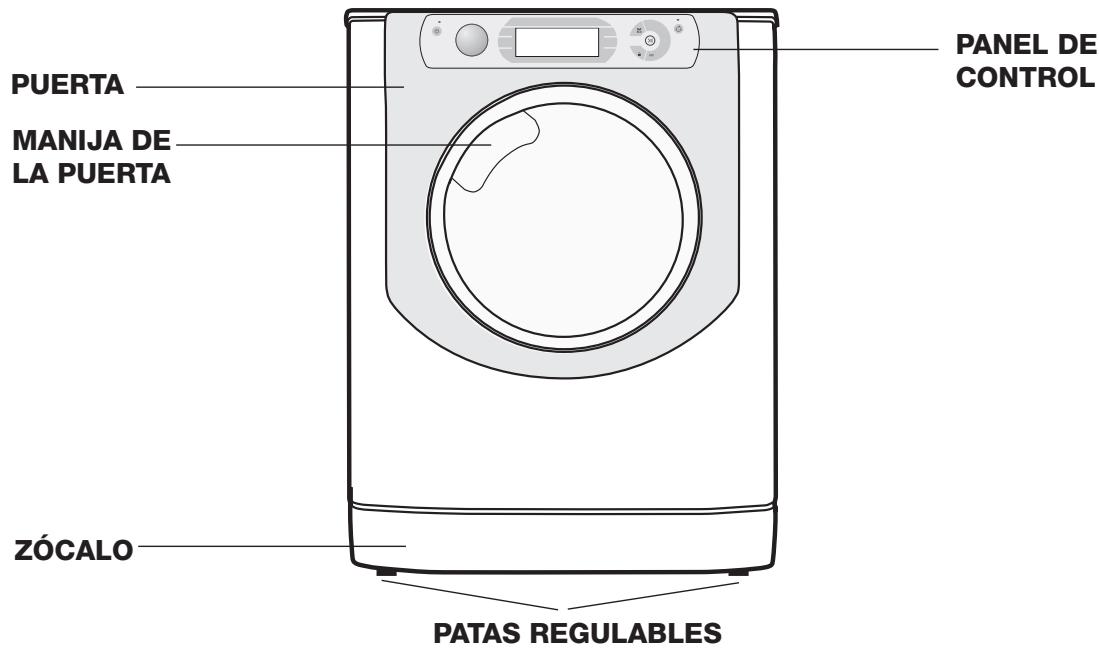

Descripción de la máquina

ES

PUERTA

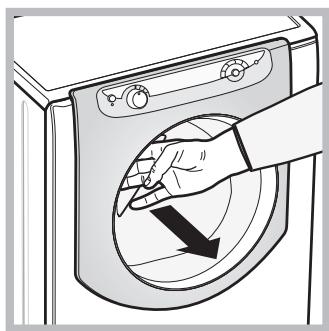

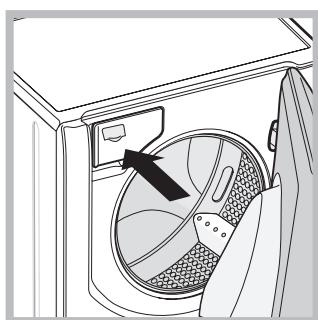

Para abrir la puerta utilice siempre la manija correspondiente (ver la figura).

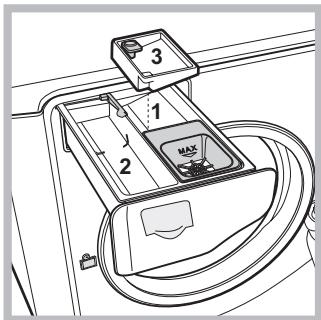

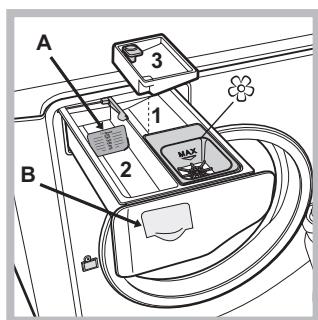

CONTENEDOR DE DETERGENTE

El contenedor de detergente se incluye en el interior de la máquina y se accede a él abriendo la puerta. Para la dosificación de detergente, ver el capítulo "Detergentes y ropa".

1. Cubeta para el prelavado: utilice detergente en polvo. ¡Antes de verter el detergente, verifique que no esté colocada la cubeta adicional 3.
2. Cubeta para el lavado: si se utiliza detergente líquido, se aconseja colocar el tabique divisorio A suministrado con

la máquina, para una correcta dosificación. Cuando utilice detergente en polvo, vuelva a colocar el tabique divisorio en la cavidad B.

1. Cubeta adicional: Blanqueador

¡El uso de la cubeta adicional 3 excluye el prelavado.

Cubeta para aditivos: para suavizante o aditivos líquidos. Se recomienda no superar nunca el nivel máximo indicado por la rejilla y diluir los suavizantes concentrados.

Para modificar las programaciones, presione ligeramente en el icono dentro del área sensible (touch control) como se indica en la figura.

Modalidad de stand by

Esta lavasecadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionar, se activa pasados aproximadamente 30 horas. Presione brevemente el botón ON/OFF y espere que la máquina se active.

Consumo en off-mode: 0,5 W

Consumo en Left-on: 8 W

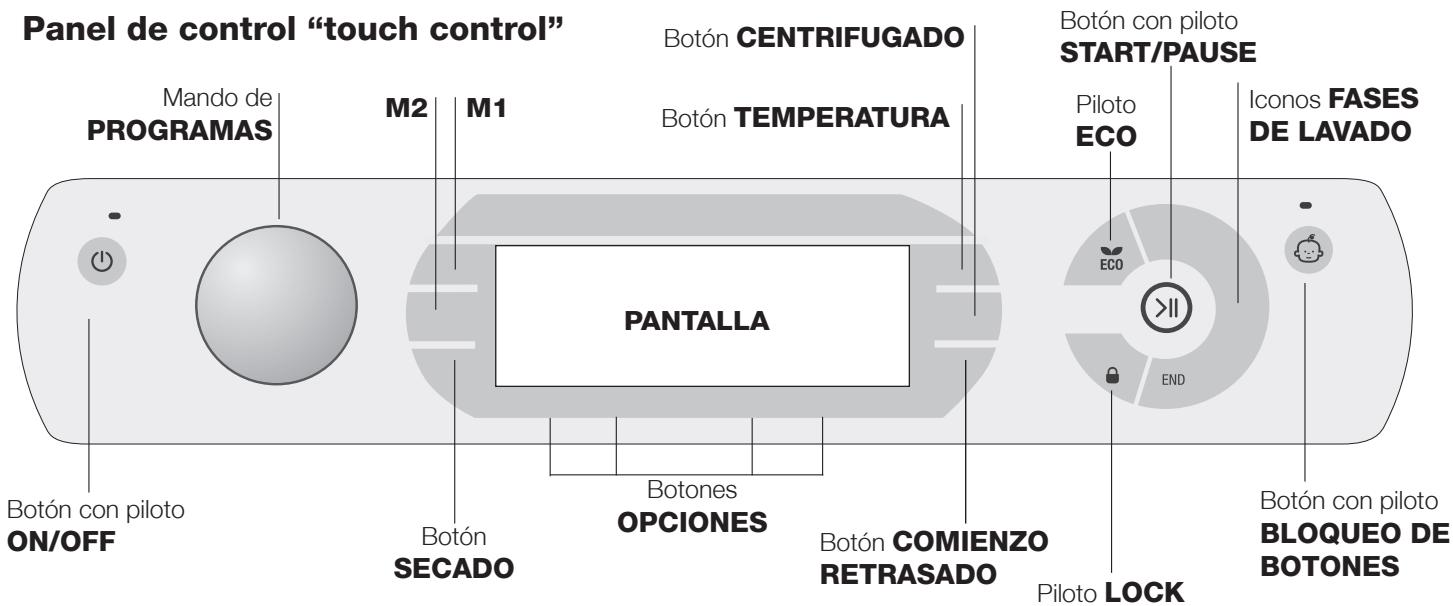

Botón con piloto (ON/OFF): presione brevemente el botón para encender o apagar la máquina. El piloto verde indica que la máquina está encendida. Para apagar la lavasecadora durante el lavado, es necesario tener presionado el botón durante más tiempo, aproximadamente 3 seg.; si se presiona en forma más breve o accidental, la máquina no se apagará. Si la máquina se apaga durante un lavado en curso, dicho lavado se anulará.

Mando de PROGRAMAS: se puede girar en ambas direcciones. Para elegir el programa más apropiado, consulte la "Tabla de programas". Durante el lavado, el mando no se mueve.

Botones M1-M2: mantenga presionado uno de los botones para memorizar un ciclo y las personalizaciones deseadas. Para activar un ciclo previamente memorizado, presione el correspondiente botón.

Botón SECADO: presionar para reducir o excluir el secado; el nivel y el tiempo de secado seleccionado se indican en el visor (ver "Cómo efectuar un ciclo de lavado o de secado").

Botón (B) TEMPERATURA: presiónelo para modificar o excluir la temperatura; el valor elegido está indicado en la pantalla (ver "Cómo efectuar un ciclo de lavado o de secado").

Botón (C) CENTRIFUGADO: presiónelo para modificar o excluir la centrifugación; el valor elegido está indicado en la pantalla (ver "Cómo efectuar un ciclo de lavado o de secado").

Botón COMIENZO RETRASADO: presiónelo para fijar el comienzo retrasado del programa elegido; el valor del retraso elegido está indicado en la pantalla (ver "Cómo efectuar un ciclo de lavado o de secado").

Botones con Pilotos OPCIONES: presiónelos para seleccionar las opciones disponibles. El piloto correspondiente a la opción seleccionada permanecerá encendido (ver "Cómo efectuar un ciclo de lavado o de secado").

Iconos FASES DE LAVADO: se iluminan para indicar el avance del ciclo (Lavado - Aclarado - Centrifugado/Desagué - Secado). El mensaje END se ilumina cuando ha finalizado el ciclo.

Botón con piloto START/PAUSE: cuando el piloto verde centellea lentamente, presione el botón para que comience el lavado. Una vez que el ciclo ha comenzado, el piloto se mantiene

fijo. Para poner en pausa el lavado, presione nuevamente el botón; el piloto centelleará con un color anaranjado.

Si el piloto "LOCK" está apagado, se podrá abrir la puerta. Para que el lavado se reanude a partir del momento en el que fue interrumpido, presione nuevamente el botón.

Piloto LOCK: indica que la puerta está bloqueada. Para abrir la puerta es necesario poner el ciclo en pausa (ver "Cómo efectuar un ciclo de lavado o de secado").

Botón con piloto BLOQUEO DE BOTONES: para activar o desactivar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente. El piloto encendido indica que el panel de control está bloqueado (con excepción del botón ON/OFF). De este modo, se evitan manipulaciones accidentales de los programas, sobre todo si en la casa hay niños.

Piloto ECO: el icono ECO se encenderá cuando, modificando los parámetros de lavado, se obtenga un ahorro de energía del 10% como mínimo. Además, antes de que la máquina entre en la modalidad "Stand by", el icono se encenderá unos pocos segundos; con la máquina apagada la recuperación energética estimada será de aprox. el 80%.

MODIFICACIÓN DE IDIOMA

Cuando se enciende por primera vez la máquina, aparece intermitente en el display el primer idioma. En correspondencia con los 3 botones a la derecha del display aparecen los símbolos "A", "OK" y "V". Los idiomas cambian automáticamente cada 3 segundos o bien presionando los botones al lado de los símbolos "A" y "V". Con el botón "OK" se confirma el idioma que se fija bajo de 2 segundos. Si no se presiona ningún botón, pasados 30 segundos el cambio automático de los idiomas se reanuda. Para modificar el idioma es necesario apagar y encender la máquina, en los siguientes 30 segundos posteriores al apagado presionar simultáneamente los pulsadores temperatura + centrífuga + comienzo retraso por 5 segundos y después de una breve señal acústica aparece intermitente en el visor el idioma programado. Presionando los botones al lado de los símbolos "A" y "V" se cambia el idioma. Con el botón al lado del símbolo "OK" se confirma el idioma que se fija bajo de 2 segundos. Si no se presiona ningún botón, pasados 30 segundos se mantiene el idioma programado anteriormente. Encender la máquina.

Cómo efectuar un ciclo de lavado o de secado

NOTA: la primera vez que se utilice la lavasecadora, realice un ciclo de lavado sin ropa pero con detergente, seleccionando el programa algodón 90° sin prelavado.

1. ENCENDER LA MÁQUINA. Presione el botón Ⓒ. Todos los pilotos se encenderán durante 1 segundo y en la pantalla aparecerá el mensaje AQUALTIS; bajo quedará encendido de forma permanente el piloto del botón Ⓒ y el piloto START/PAUSA centelleará.
2. ELEGIR EL PROGRAMA. Gire el mando de PROGRAMAS hacia la derecha o hacia la izquierda hasta seleccionar el programa deseado; el nombre del programa aparecerá en el display; a dicho programa se le asociará una temperatura y una velocidad de centrifugado que se puedan modificar. En la pantalla aparecerá la duración del ciclo.
3. CARGAR LA ROPA. Abra la puerta. Cargue la ropa, cuidando no superar la cantidad de carga indicada en la tabla de programas de la página siguiente.
4. DOSIFICAR EL DETERGENTE. Extraiga el contenedor y vierta el detergente en las cubetas correspondientes como se explicó en "Descripción de la máquina".
5. CERRAR LA PUERTA.
6. PERSONALIZAR EL CICLO DE LAVADO. Utilice los botones correspondientes del panel de control:

Modifique la temperatura y/o el centrifugado.

La máquina muestra automáticamente la temperatura y la centrífuga máximas previstas para el programa fijado o las últimas seleccionadas si son compatibles con el programa elegido. Presionando el botón (8) se disminuye progresivamente la temperatura hasta llegar al lavado en frío (OFF). Presionando el botón (9) se disminuye progresivamente el centrifugado hasta su exclusión (OFF). Si se presionan una vez más los botones, se volverá a los valores máximos previstos.

¡ Excepción: cuando se selecciona el programa L60, la temperatura se puede ajustar hasta 90°.

Programar el secado

Con la primera presión del botón, la máquina selecciona automáticamente el nivel de secado máximo compatible con el programa seleccionado. Las siguientes presiones disminuyen el nivel y el tiempo de secado hasta llegar a la exclusión "OFF". Si se presionan una vez más los botones, se volverá a los valores previstos.

Es posible programar el secado:

A - En base al tiempo: de 20 a 180 horas. B - En función del nivel de secado deseado.

Planchar: especial para prendas que después deben plancharse. El nivel de humedad residual atenúa las arrugas y facilita su eliminación.

Colgar: ideal para aquellas prendas que no requieren el secado completo.

Doblar: se adapta para la ropa que se coloca en el armario sin necesidad de planchar.

Extra: especial para las prendas que necesitan un secado completo como toallas o albornoces.

Si excepcionalmente la carga de ropa para lavar y secar es superior al máximo previsto, realice el lavado, y una vez finalizado el programa, divida la carga y coloque una parte en el cesto. A partir de este momento, siga las instrucciones para efectuar "Sólo el

secado". Repita las mismas operaciones para la carga restante. Al finalizar el secado continúa siempre un periodo de enfriamiento.

Sólo el secado

Selección con el mando de programas el secado adecuado (1) al tipo de tejido. Se puede programar también el nivel o el tiempo de secado utilizando el botón SECADO.

Selección del comienzo retrasado.

Para seleccionar el comienzo retrasado del programa, presione el botón correspondiente hasta alcanzar el tiempo de retraso deseado. Durante la programación aparece el tiempo de retraso junto con el mensaje "Inicio en": y el símbolo © centelleante. Una vez programado el arranque retrasado, la pantalla muestra el símbolo fijo y la pantalla volverá a la visualización de la duración del ciclo programado con el mensaje "Acaba en": y la duración del ciclo. Presionando el botón COMIENZO RETRASADO, sólo una vez se visualiza el retraso seleccionado. Después del arranque, la pantalla muestra el mensaje "Inicio en": y el tiempo de retraso. Una vez que transcurre el tiempo de retraso programado, la máquina arrancará y la pantalla mostrará "Acaba en": y el tiempo residual para el final del ciclo. Para eliminar el inicio diferido, presione el botón hasta que en el display aparezca el mensaje OFF; el símbolo se apagará.

Modificar las características del ciclo.

• Presione el botón para activar la opción; en el display aparecerá el nombre de la opción y se encenderá el piloto correspondiente al botón.
• Presione nuevamente el botón para desactivar la opción; en el display aparecerá el nombre de la opción más OFF y el piloto se apagará.

Si la opción seleccionada no es compatible con el programa elegido, la incompatibilidad se indica con el centelleo del piloto y una señal sonora (3 sonidos) y la opción no se activará. Si la opción elegida no es compatible con otra seleccionada precedente, el piloto correspondiente a la primera opción centelleará y quedará activada solo la segunda, el piloto del botón permanecerá bajo. Las opciones pueden variar la energía recomendada y/o la duración del ciclo.

1. PONER EN MARCHA EL PROGRAMA. Presione el botón START/PAUSE. El piloto correspondiente quedará fijo y la puerta se bloqueará (piloto LOCK encendido). Los iconos correspondientes a las fases de lavado se iluminarán durante el ciclo para indicar la fase en curso. Para cambiar un programa cuando un ciclo se está ejecutando, ponga la lavasecadora en pausa presionando el botón START/PAUSE; luego seleccione el ciclo deseado y presione nuevamente el botón START/PAUSE. Para abrir la puerta cuando un ciclo se está ejecutando, presione el botón START/PAUSE; si el piloto LOCK está apagado, será posible abrir la puerta. Presione nuevamente el botón START/PAUSE para reanudar el programa a partir del momento en el que se había interrumpido.
2. FIN DEL PROGRAMA. Se indica con la palabra END encendida. La puerta se podrá abrir inmediatamente.

Si el piloto START/PAUSE centellea, presione el botón para terminar el ciclo. Abra la puerta, descargue la ropa y apague la máquina.

Si desea anular un ciclo que ya ha comenzado, mantenga presionado el botón ð hasta que el ciclo se interrumpa y la máquina se apague.

Programas y opciones

Tabla de programas

Icono	Descripción del Programa	Temp. max. (°C)	Veloci-dad max. (r.p.m.)	Secado	Detergentes				Carga max. (Kg)	Dura-ción del ciclo
					Prela-vado	Lava-do	Blanque-ador	Suavi-zante
Algodón De color (2): blancos y colores delicados poco sucios.	40°	1600	●	-	●	●	●	●	10	Se puece controlar la duración de los programas de lavado en la panteta.
Sintético Resistentes	60°	800	●	-	●	●	●	●	5
Blanco	60°	1600	●	-	●	-	●	●	6
De color	40°	1600	●	-	●	●	●	●	6
Oscuro	30°	800	●	-	●	-	●	●	6
Lana Platinum Care: para lana, cachemira, etc.	40°	800	●	-	●	-	●	●	2,5
Ultradelicado	30°	0	●	-	●	-	●	●	1
Antialergico	60°	1600	●	-	●	-	●	●	6
Aclarado	-	1600	●	-	-	●	●	●	10
Centrifugado y Desagüe	-	1600	●	-	-	-	-	-	10
Lava y Seca	30°	1600	●	-	●	-	●	●	1
Secado Algodón	-	-	●	-	-	-	-	-	7
Secado Lana	-	-	●	-	-	-	-	-	2,5
Secado Sintético	-	-	●	-	-	-	-	-	5
Algodón con prelimvado (Aggiungere il detersivo nell'apposto scomparto).	90°	1600	●	●	●	-	●	●	10
Algodón Blanco (1): blancos y colores resistentes muy sucios.	60° (Max. 90°C)	1600	●	-	●	●	●	●	10

La duración del ciclo que se indica en el visor o en el manual es una estimación calculada en base a condiciones estándar. El tiempo efectivo puede variar en función de numerosos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, el equilibrado de la carga y las opciones adicionales seleccionadas. (*) Nota: después de aproximadamente 10 horas del START, en base a la energía efectuada, la máquina recalculará y visualizará el tiempo que falta para la finalización del programa.

Para todos los Test Institutes:

1) Programa de control según la norma EN 50229: seleccione el programa con una temperatura de 60°C. 2) Programa algodón largo: seleccione el programa L40 con una temperatura de 40°C.

Opciones de lavado

Super Lavado

Gracias al uso de una mayor cantidad de agua en la fase inicial del ciclo y a la mayor duración del programa, esta opción garantiza un lavado con excelentes resultados, es útil para eliminar las manchas más resistentes.

Puede emplearse con o sin lejía. Si se desea efectuar también el blanqueado, introducir la cubeta adicional

3 en dotación, en la cubeta 1. Al dosificar el blanqueador, no supere el nivel "max" indicado en el perno central (ver la figura). Para realizar sólo el blanqueo, sin realizar un lavado completo, vierta el blanqueador en la cubeta adicional 3, seleccione el programa "Aclarado" y active la opción "Súper Lavado".

¡No se puede activar con los programas , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

Extra Aclarado

Al elegir esta opción aumenta la eficacia del aclarado y se asegura la máxima eliminación de los residuos de

detergente. Es útil para pieles particularmente sensibles a los detergentes. Se aconseja el uso de esta opción cuando la lavasecadora funciona a plena carga o utilizando elevadas dosis de detergente.

¡No se puede activar con los programas T, , , , , , , , , , , ,

Fácil Planchado

Cuando se selecciona esta opción, el lavado y el centrifugado se modificarán para disminuir la formación de arrugas. Al finalizar el ciclo, la lavasecadora realizará giros lentos del cesto; los pilotos "Fácil Planchado" y START/PAUSE centellearán. Para finalizar el ciclo, presione el botón START/PAUSE o el botón "Fácil Planchado".

¡No se puede activar con los programas , , , , , , , ,

Nota: Si desea realizar también el secado, este botón funciona sólo conjuntamente con el nivel "Planchar".

Ahorro de Tiempo

Seleccionando esta función se disminuye la duración del programa hasta un 50% según el ciclo elegido, garantizando al mismo tiempo un ahorro de agua y energía.

¡No se puede activar con los programas , , , , , , , , , , , , , , , , ,

Detergente

El tipo y la cantidad de detergente dependen del tipo de tejido (algodón, lana, seda...), del color, de la temperatura de lavado, del grado de suciedad y de la dureza del agua.

Dosificar bien el detergente evita derroches y protege el medio ambiente: aun siendo biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza. Se aconseja:

• Usar detergentes en polvo para prendas de algodón blancas y para el prelavado.
• Usar detergentes líquidos para prendas delicadas de algodón y para todos los programas a baja temperatura.
• Usar detergentes líquidos delicados para lana y seda. El detergente se debe verter antes del comienzo del lavado en la cubeta correspondiente, o en el dosificador que se coloca directamente en el cesto. En este último caso, no se puede seleccionar el ciclo Algodón con prelavado. ¡No use detergentes para lavar a mano porque producen demasiada espuma.

Preparar la ropa

• Abra bien las prendas antes de cargarlas.
• Divida la ropa según el tipo de tejido (símbolo en la etiqueta de la prenda) y el color, separando las prendas de color de las blancas.
• Vacíe los bolsillos y controle los botones.
• No supere los valores indicados en la "Tabla de Programas" referidos al peso de la ropa seca.

¿Cuánto pesa la ropa?

1 sábana 400-500 gr. 1 funda 150-200 gr. 1 mantel 400-500 gr. 1 albornoz 900-1200 gr. 1 toalla 150-250 gr. 1 jeans 400-500 gr. 1 camisa 150-200 gr.

Consejos sobre el lavado

Blanco: utilice el ciclo para el lavado de las prendas blancas. El programa ha sido estudiado para tener el brillo de las prendas blancas. Para obtener mejores resultados, se recomienda el uso de detergente en polvo. Seleccionando la referencia de secado, al finalizar el lavado se realizará automáticamente un secado como si fuera al aire libre pero con las ventajas de evaporar el amarillo de las prendas por acción de los rayos solares y la pérdida del candor debido al polvillo presente en el aire. Se puede seleccionar solo los secados con niveles.

De color: utilice el ciclo para el lavado de prendas de color claro. El programa ha sido estudiado para tener la vivacidad de los colores.

Oscuro: utilice el ciclo para el lavado de prendas de color oscuro. El programa ha sido estudiado para mantener los colores oscuros. Para obtener mejores resultados, cuando lave prendas oscuras se recomienda utilizar detergente líquido.

Si se selecciona la función de secado, al finalizar el lavado se ejecutará automáticamente un secado delicado que preserva los colores de las prendas. La pantalla indicará el nivel "Colgar". Carga máx.: 3 kg.

Lana: el ciclo de lavado "Lana" de esta lavadora Hotpoint-Ariston ha sido probado y aprobado por la Woolmark Company para el lavado de prendas de lana clasificadas como "lavables a mano", siempre que el lavado se realice respetando las instrucciones contenidas en la etiqueta de la prenda y las indicaciones suministradas por el fabricante del electrodoméstico. Hotpoint-Ariston es la primera marca de lavadoras que ha obtenido de la Woolmark Company la certificación Woolmark Apparel Care - Platinum por sus prestaciones de lavado y por el consumo de agua y energía. (M1135) ★★★

Ultradelicado: utilice el programa <<<>>> para el lavado de las prendas muy delicadas que tienen aplicaciones como strass o lentejuelas.

Se recomienda voltear las prendas antes del lavado e introducir las más pequeñas en la bolsa para el lavado de prendas delicadas.

Para obtener los mejores resultados, se recomienda el uso de detergente líquido para prendas delicadas.

Para el lavado de las prendas de seda y cortinas, seleccione el ciclo y active la opción (en este caso también será posible activar la opción "Extra Aclarado"); la máquina terminará el ciclo dejando la ropa en remojo y el piloto centelleará. Para descender el agua y poder sacar la ropa, es necesario presionar el botón START/PAUSE o el botón seleccionando la dirección de secado exclusivamente con tiempo, al finalizar el lavado se realizará un secado de particular delicadeza gracias a un movimiento suave y a un chorro de aire con temperatura controlada.

Los tiempos aconsejados son:

1 kg de sintético --> 160 min.

1 kg de sintético y algodón --> 180 min.

1 kg de algodón -> 180 min.

El grado de secado dependerá de la energía y de la composición del tejido.

Antialérgico: utilice el programa para la eliminación de los principales alérgenos como polen, ácaros, pelos de gato y de perro.

Lava y Seca: utilice el programa para lavar y secar prendas (algodón y sintéticos) ligeramente sucias en poco tiempo. Seleccionando este ciclo se puede lavar y secar hasta 1 kg de ropa en solo 45 minutos.

Para alcanzar los mejores resultados utilizar detergente líquido; pre-tratar puños, cuellos y manchas.

Manchas difíciles: es una buena costumbre tratar las manchas difíciles con jabón sólido antes del lavado y utilizar el programa Algodón con prelavado.

Sistema de equilibrado de la energía

Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la energía de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la energía todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior. La lavadora realiza la distribución antes del centrifugado. Para obtener una mejor distribución de la energía y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.

Puede suceder que la máquina no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver "Asistencia Técnica"), controle que no se trate de un problema de fácil solución utilizando la suma lista.

Anomalías:

La máquina no se enciende.

El ciclo de lavado no comienza.

La máquina no carga.

La puerta de la máquina permanece bloqueada.

La máquina no centrifuga o no desagua.

La máquina no descarga o no centrífuga.

La máquina vibra mucho durante la centrifugación.

La máquina pierde agua.

Los iconos correspondientes a la "Fase en curso" centellean velozmente junto con el piloto ON/OFF.

Se forma demasiada espuma.

La puerta de la máquina permanece bloqueada.

La Lavasecadora no seca.

Posibles causas / Solución:

• El enchufe no está introducido en la toma de corriente, o no hace contacto.
• En la casa no hay corriente.
• La puerta no está bien cerrada.
• El botón START/PAUSE no fue presionado.
• El grifo de agua no está abierto.
• Se fijó un retraso de la hora de puesta en funcionamiento.
• El tubo de alimentación de agua no está conectado al grifo.
• El tubo está doblado.
• El grifo de agua no está abierto.
• En la casa no hay agua. No hay suficiente presión.
• El botón START/PAUSE no fue presionado.
• Seleccionando la opción "Fácil Planchado", al finalizar el ciclo, la lavasecadora realizará lentas rotaciones del cesto; para terminar el ciclo, presione el botón START/PAUSE o el botón "Fácil Planchado".
• El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver "Instalación").
• El extremo del tubo de descarga está sumergido en el agua (ver "Instalación").
• Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la máquina carga y descarga agua de modo continuo. Para eliminar este inconveniente, se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.
• La descarga de pared no posee un respiradero.
• El programa no prevé la descarga: con algunos programas es necesario ponerla en marcha manualmente (ver "Programas y opciones").
• La opción "Fácil Planchado" está activa: para completar el programa, presione el botón START/PAUSE (ver "Programas y opciones").
• El tubo de descarga está pegado (ver "Instalación").
• El conducto de descarga está obstruido.
• El cesto, en el momento de la instalación, no fue desbloqueado correctamente (ver "Instalación").
• La máquina no está instalada en un lugar plano (ver "Instalación").
• Existe muy poco espacio entre la máquina, los muebles y la pared (ver "Instalación").
• La carga está desequilibrada (ver "Detergentes y ropa").
• El tubo de alimentación de agua no está bien enroscado (ver "Instalación").
• El contenedor de detergentes está obstruido (ver "Mantenimiento y cuidados").
• El tubo de descarga no está bien fijado (ver "Instalación").
• Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y luego vuelva a encenderla. Si la anomalía persiste, llame al Servicio de Asistencia Técnica.
• El detergente no es específico para la lavasecadora (debe contener todas las frases "para lavadora", "a mano o en lavadora" o similares).
• La dosificación fue excesiva.
• Realice el procedimiento de desbloqueo manual (ver "Precauciones y consejos").
• El enchufe no está introducido en la toma de corriente, o no hace contacto.
• En la casa no hay corriente.
• La puerta no está bien cerrada.
• Se fijó un retraso de la hora de puesta en funcionamiento.
• El SECADO está en la posición OFF.

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía la podría resolver Ud. solo (ver "Anomalías y Soluciones");
• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;
• Si no es así, llame al Servicio de Asistencia Técnica Autorizado.

En el caso de una instalación errónea o un uso incorrecto de la lavasecadora, la intervención de asistencia técnica deberá ser pagada. No recurra nunca a técnicos no autorizados.

Comunique:

• el tipo de anomalía;
• el modelo de la máquina (Mod.);
• el número de serie (S/N).

Esta última información se encuentra en la placa de características colocada en el aparato.

La siguiente información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos especializados
• Desplazamiento a su domicilio de los técnicos especializados

Y NO PAGUE AVERÍAS NUNCA MÁS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervienen con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de configuración.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

¡Nota: para salir del "Demo Mode", apagar la lavasecadora y presione simultáneamente durante 3 seg. los dos botones "START/ PAUSE" y "ON/OFF".

1. Gaveta adicional: agua de Javel

Para anular un ciclo ya iniciado, mantenga presionada la tecla hasta que el ciclo se interrumpa y la máquina se apagará.

Tabla de los programas

consumo de agua y energía. (M1135)

1 kg de sintético --> 160 min.

1 kg de sintético y algodón --> 180 min. 1 kg de algodón ---> 180 min.
