MANUAL DE UTILIZADOR FH G IX/HA HOTPOINT

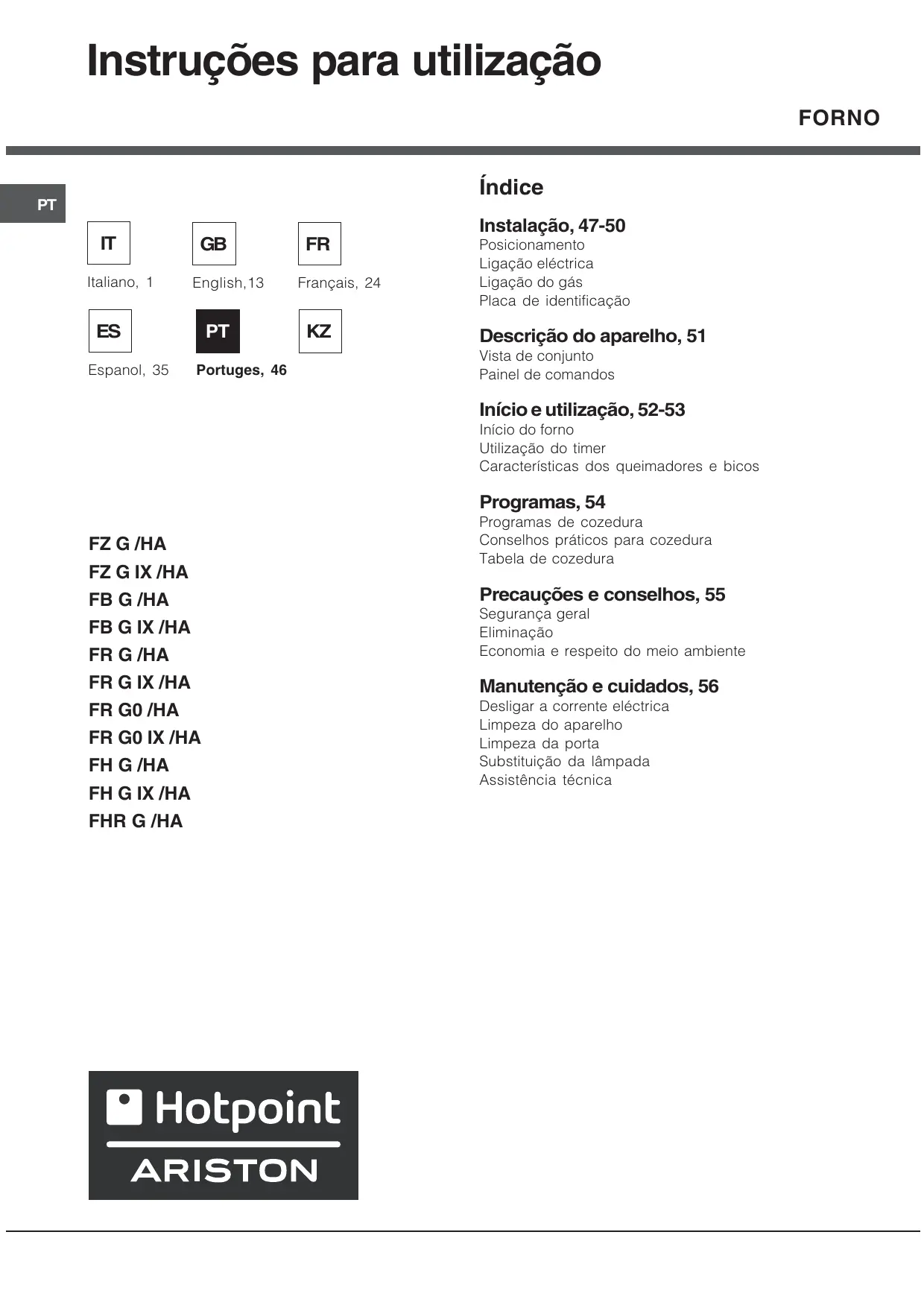

Instruções para utilização FORNO Índice

Instalação, 47-50 Posicionamento Ligação eléctrica Ligação do gás Placa de identificação Descrição do aparelho, 51 Vista de conjunto Painel de comandos Início e utilização, 52-53 Início do forno Utilização do timer Características dos queimadores e bicos Programas, 54 FZ G /HA FZ G IX /HA FB G /HA FB G IX /HA FR G /HA FR G IX /HA FR G0 /HA FR G0 IX /HA FH G /HA FH G IX /HA

Programas de cozedura Conselhos práticos para cozedura Tabela de cozedura Precauções e conselhos, 55 Segurança geral Eliminação Economia e respeito do meio ambiente Manutenção e cuidados, 56 Desligar a corrente eléctrica Limpeza do aparelho Limpeza da porta Substituição da lâmpada Assistência técnica Instalação É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. Local adjacente Outro sistema possível, seria o de capturar o ar em forma indirecta, a partir de locais adjacentes que não constituam partes comuns do imóvel, ambientes com perigo de incêndio, nem quartos de dormir, que possuam um conduto de ventilação comunicadora com a parte externa. Local a ser ventilado Aumento da fenda entre porta e soalho Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos. Este aparelho pode ser instalado e funcionar somente em lugares permanentemente ventilados, em conformidade com o estabelecido pelas Normas em vigor. Precisam ser observados os seguintes requisitos: • Na cozinha deve haver um sistema de descarga do fumo da combustão para fora, realizado mediante um exaustor ou mediante ventilador eléctrico que entre automaticamente em funcionamento todas as vezes que o aparelho for aceso. • Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibilitem o escoamento para baixo dos eventuais escapes de gás. Portanto os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). É oportuno deixar na cozinha apenas o cilindro sendo utilizado, colocado de maneira a não ser sujeito à acção directa de fontes de calor (fornos, chaminés, esquentadores etc.) capazes de chegar a temperaturas superiores a 50° C. Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas. • os painéis adjacentes ao forno devem ser de material resistente ao calor; • no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.

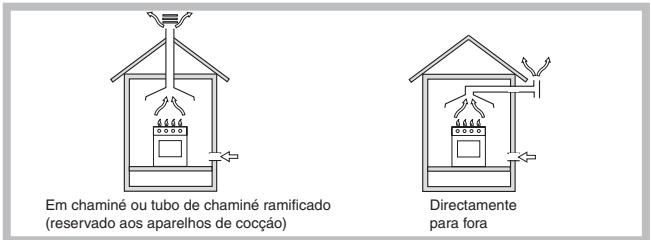

Exemplos de abertura de ventilação para ar comburente 23 mm.

593 mm. O sistema pode ser realizado capturando o ar directamente desde a parte externa do edifício através de um tubo de pelo menos 2 cm2 de secção útil que não se entupa acidentalmente.

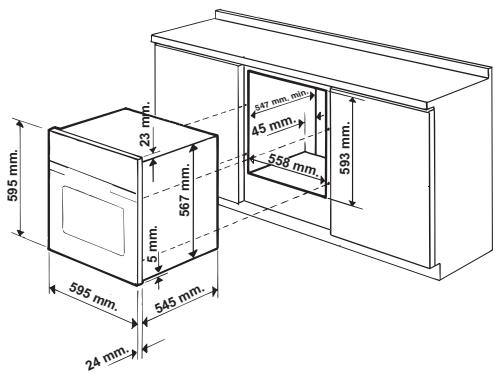

567 mm. • Na cozinha deve haver um sistema que possibilite um fluxo de ar necessário para uma combustão regular. O fluxo de ar necessário à combustão não deve ser inferior a 3 m3/h para kW de potência instalada. • para encaixar o forno, quer no caso de instalação sob uma banca (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas: 5 mm. Directamente para fora 595 mm. Em chaminé ou tubo de chaminé ramificado (reservado aos aparelhos de cocçáo)

Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação. Ventilação Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta. Ligação eléctrica Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação (veja a seguir). Montagem do cabo de fornecimento Colocar no centro e prender Regule os 4 calços situados aos lados do forno, em correspondência aos 4 furos na moldura ao redor, em função da espessura da lateral do móvel: 20 mm. de espessura: retire a parte móvel do calço (veja a figura); 18 mm. de espessura: utilize a primeira cavidade, da maneira já preparada pelo fabricante (veja a figura);

1. Para abrir a caixa de

terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa ( veja a figura).

2. Desatarraxe o parafuso da

braçadeira e tire-o utilizando uma chave de fendas (veja a figura).

3. Tire os parafusos dos

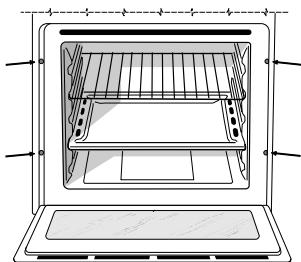

contactos L-Ne, em seguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde ( ). Ligação do cabo de fornecimento à rede eléctrica 16 mm. de espessura: utilize a segunda cavidade (veja a figura). Para prender o aparelho no móvel: abra a porta do forno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor.

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente. O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação; • a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação (veja a seguir); • a tensão de alimentação seja entre os valores da placa de identificação (veja a seguir); • a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas. Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. O cabo não deve ser dobrado nem comprimido. O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas. Ligação ao gás A ligação do aparelho à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual será alimentado. Em caso contrário, efectuar as operações indicadas no parágrafo “Adaptação a diferentes tipos de gás”. No caso de alimentação com gás líquido, de um cilindro, utilize reguladores de pressão em conformidade com a Normas Nacionais em vigor. para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração da aparelhagem, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela 1 “Características dos queimadores e dos bicos”. Se for instalar um plano de cozedura a gás e também um forno de encaixar a gás, é absolutamente proibido realizar uma ligação entre os dois aparelhos ou utilizar uma única torneira de interceptação. Os aparelhos devem ser ligados separados, e cada um deve ter uma própria torneira de interrupção para ficarem independentes um do outro (veja as figuras). Ligação com tubo rígido (cobre ou aço) A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum género ao aparelho. Na rampa de alimentação do aparelho há uma junta em “L” dirigível, cuja retenção é assegurada por uma guarnição. Se for preciso girar a união será absolutamente necessário trocar a guarnição de vedação (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica. Ligação com tubo flexível de aço inoxidável com parede contínua com rosca A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica. A instalação destes tubos deve ser efectuada de maneira que o seu comprimento, em condições de máxima extensão, não seja maior de 2.000 mm. Quando a ligação estiver terminada, assegure-se de que o tubo metálico flexível não entre em contacto com as partes móveis ou fique amassado. Utilize exclusivamente tubos e guarnições de retenção em conformidade com as Normas Nacionais em vigor. Controle da vedação Ao terminar a instalação controle a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama. Adaptação aos diferentes tipos de gás Para adaptar o forno a um tipo de gás diferente do qual para estiver preparado (indicado na etiqueta), será necessário realizar as seguintes operações: • Troca do bico do queimador do forno

1. abra inteiramente a porta do forno

5. verifique depois,

que rodando rapidamente o botão da posição Max à posição de Mín, ou fechando e abrindo rapidamente a porta do forno, o queimador não se apague.

2. tire o fundo corrediço do

3. desatarraxe o parafuso

que prende o queimador

4. tire o queimador do forno

depois de ter tirado o parafuso “V”;

5. desenrosque o bico do

queimador do forno utilizando a apropriada chave a tubo para bicos, ou é ainda melhor uma chave a tubo de 7 mm. e troque-a por uma adequada ao novo tipo de gás (veja a tabela 1).

6. Coloque outra vez todas as peças no lugar,

realizando as operações na ordem contrária à acima apresentada. Preste atenção especialmente nos cabos das velas e nos tubos dos terminares. • Regulação do ar primário do queimador do forno O queimador é projectado de maneira que nenhuma regulação do ar primário será necessária. • Regulação do mínimo do queimador do forno

1. coloque o botão na posição Min depois de ter

deixado o mesmo aproximadamente 10 minutos na posição Max.

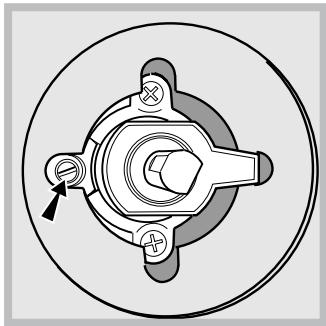

3. tire o disco preso no pequeno painel frontal

4. mediante o parafuso de regulação situado no

exterior da pequena haste do termostato obtenha uma pequena chama regular (a chama é visível mediante as fendas do fundo do forno);

Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gás utilizado que se acha nos nossos Centros de Assistência Técnica. No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo. Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão conforme as Normas Nacionais em vigor sobre os “reguladores para gás canalizados”.

PLACA DAS CARACTERÍSTICAS

Medidas largura cm. 43,5 altura cm. 31 profundidade cm. 43,5 Volume Litros 58 Ligações eléctricas voir la plaquette caractéristiques Características de gás voir la plaquette caractéristiques Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia: - 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações - 89/336/CEE del 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações - 93/68/CEE del 22/07/93 e sucessivas modificações. - 90/336/CEE de 29/06/90 (Gás) e modificações sucessivas. - 2002/96/CE Descrição do aparelho Vista de conjunto

Quando o acenderem pela primeira vez, aconselhamos de fazer funcionar a vácuo o forno pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente édeve-se à evaporação das substâncias empregadas para proteger o forno. Acender manualmente o forno No caso falta momentânea de energia eléctrica, é possível acender o queimador do forno manualmente:

1. abra a porta do forno

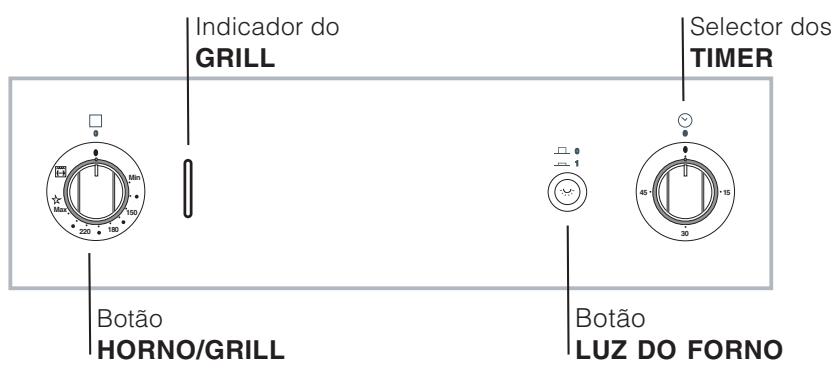

Início do forno É o dispositivo que possibilita seleccionar as diferentes funções do forno e escolher a temperatura de cozedura mais idónea aos pratos a serem cozidos, dentre as indicadas no próprio selector (entre 140°C e 240°C). O dispositivo electrónico para acender o forno é integrado no interior do botão de comando. Para acender o queimador do forno carregue no selector “HORNO” até o fundo e rode-o na direcção antiorária até a posição Max (mantendo a porta do forno fechada). Como o forno é equipado com dispositivo de segurança, depois de acender o queimador é necessário manter pressionado o selector “HORNO” durante 6 segundos, para consentir a passagem do gás até esquentar o termopar de segurança. O dispositivo electrónico para acender o queimador do forno não deve ser accionado mais de 15 segundos. Se depois de 15 segundos o queimador não tiver acendido, solte o selector “HORNO”, abra a porta do forno e aguarde pelo menos um minuto antes de tentar novamente acender o queimador. A selecção da temperatura de cozedura é obtida se fizer corresponder a indicação do valor que desejar com a referência situada no painel; o intervalo completo das temperaturas possíveis é apresentado logo a seguir. Min

Chega-se à temperatura definida automaticamente e a mesma é mantida constante pelo componente de controlo (o termostato) comandado pelo botão.

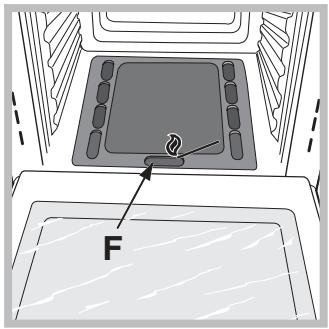

2. aproxime um fósforo

ou isqueiro aceso ao bocal, como na figura, carregue até o fundo e rode o selector “HORNO” da direcção antiorária até a posição Max . Como o forno é equipado com dispositivo de segurança, depois de acender o queimador é necessário manter pressionado o selector “HORNO” durante 6 segundos, para consentir a passagem do gás até esquentar o termopar de segurança.

3. Depois que o forno acender-se, feche a porta.

Se apagaram-se por acaso as chamas do queimador, feche o botão de comando “HORNO”, abra a porta do forno e aguarde pelo menos um minuto antes de tentar outra vez acender o queimador. O botão do GRILL Este forno é equipado com um grill eléctrico. A temperatura muito alta e directa do grill possibilita corar imediatamente a superfície dos alimentos que, como obstruem a saída dos líquidos, mantém o interior mais macio. A cozedura no grill é especialmente aconselhada para os pratos que necessitarem de alta temperatura na superfície: bifes de vitela ou vaca, entrecôte, filés, hambúrgueres et, ... Alguns exemplos de utilização estão apresentados na parágrafo “Conselhos práticos para a cozedura”. Quando se utilizar o grill é necessário deixar a porta do forno fechada. Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte. Coloque sempre os recipientes de cozedura sobre a grade fornecida.

Ventilação de arrefecimento Luz do forno Para obter uma redução das temperaturas externas, alguns modelos são equipados com uma ventoinha de arrefecimento. Esta gera um jacto de ar que sai entre o painel de comandos e a porta do forno. No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. Prima o botão “LUCE” para acendê-la.

1. Antes de mais nada, para dar corda na

campainha é necessário rodar o selector do TIMER uma volta quase inteira na direcção dos ponteiros do relógio.

2. Volte na direcção contrária aos ponteiros do

relógio, para configurar o tempo que desejar, faça coincidir os minutos indicados no selector do TIMER com a referência fixa do painel de comandos.

3. O timer é um contador de minutos: quando tiver

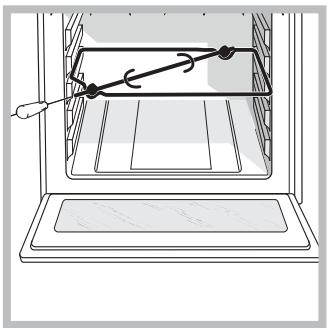

passado o tempo, toca um sinal acústico. Espeto rotatório (Presente apenas em alguns modelos) Para accionar o espeto rotatório (veja a figura) realize as seguintes operações:

1. coloque a bandeja

pingadeira na posição

2. coloque o suporte

do espeto rotatório na posição 4 e enfie o espeto no respectivo furo, situado na parede traseira do forno;

3. para ligar o espeto

O timer não comando o forno para acender-se nem se apagar. giratório coloque o selector dos Características dos queimadores e bicos Tabela 1 Queimador Gás Natural Gás Líquido Potência térmica kW (p.c.s.*) By-pass 1/100 Nominal Reduzida (mm) Forno 2,60 1,00

Pressões de alimentação Nominal (mbar) Mínima (mbar) Máxima (mbar) Bico 1/100

Vazão* g/h Bico 1/100

Programas de cozedura GRILL Programa de GRILL Acende-se o elemento aquecedor superior. A temperatura muito alta e directa do grill possibilita corar imediatamente a superfície dos alimentos que, como obstruem a saída dos líquidos, mantém o interior mais macio. A cozedura no grill é especialmente aconselhada para os pratos que necessitarem de alta temperatura na superfície: bifes de vitela ou vaca, entrecôte, filés, hambúrgueres etc;, ... Coza com a porta do forno fechada. • Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade. • É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato; PIZZA • Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante. Conselhos práticos para cozedura Nas cozeduras de GRILL , coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura). • No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura. Tabela de cozedura Posição do botão selecção A lim ento a ser cozido Forno Lasanha C annellone M assa ao forno Vitela Frango R ollé de peru Pato C oelho Lom bo de porco C oxa de cordeiro C avala Peixe dentão Truta no cartucho Pizza N apolitana Biscoitos secos Tor tas Bolo de chocolate Tor tas levedadas G rill Ligando e chocas Espetinhos de calam ares e cam arão Filé de bacalhau Verduras na grelha Bife de vitela C ostela H am búrgueres C houriços Tostas C om espeto giratório (se houver) Vitela no espeto Frango no espeto C ordeiro no espeto Peso (K g.) Posição de cozedura prateleiras baixas Tem po de pré aquecim ento (m inutos) Posição do botão do term ostato Tem po de cozedura (m inutos) 2,5 2,5 2,2 1,7 1,5 2,5 1,8 2,0 1,5 1,8 1,3 1,5 1,0 0,6 0,5 1,1 1,0 1,0

80-90 80-90 80-90 ! os tem pos de cozedura são indicativos e poderão serem m odificados em função dos próprios gostos pessoais. Para cozer no grill, é necessário sem pre colocar a bandeja pingadeira na 1a prateleira a partir de baixo.

Precauções e conselhos Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Segurança geral • Este aparelho refere-se a um aparelho de encaixar de classe 3. • Para os aparelhos a gás funcionarem correctamente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo “Posicionamento” no momento da instalação”. • Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas. • Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais. • Para deslocar o aparelho pegue-o sempre pelos específicos manípulos, situados aos lados do forno. • Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos. • Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. • Durante o uso deste aparelho, os elementos aquecedores e algumas das partes da porta do forno esquentam-se muito. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas. • Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno. • Não tape as aberturas de ventilação e de eliminação de calor. • Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes. • Utilize luvas de forno para colocar e tirar recipientes; • Não forre o fundo do forno com folhas de alumínio. • Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderia incendiarse. • Assegure-se sempre que os selectores estejam na posição “l”/“¡” quando não estiver a utilizar o aparelho.

• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha. • Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica). • Não coloque objectos pesados sobre a porta do forno aberta • Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.. • Não permita que as crianças brinquem com o aparelho. Eliminação • Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas. • A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Economia e respeito do meio ambiente • Utilizando o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, estará contribuindo para reduzir a carga de absorção das empresas de fornecimento de electricidade. • É recomendável realizar as cozeduras ao GRILL sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%). • Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

Manutenção e cuidados

Desligar a corrente eléctrica

3. segure a porta dos dois

lados exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a das dobradiças (veja a figura). Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Limpeza do aparelho Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem. • As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas. • O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos. • Os acessórios podem ser facilmente lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça. Para montar novamente a porta realize, na ordem contrária, as mesmas operações. Verificação das guarnições Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica).. É aconselhável não usar o forno antes do mesmo ter sido reparado. Substituição da lâmpada Para substituir a lâmpada de iluminação do forno:

1. Desatarraxe a tampa

em vidro do bocal da lâmpada. Limpeza da porta Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.

1. abra a porta inteiramente

2. Desenrosque a lâmpada e troque-a por outra

análoga: potência 25 W, engate E 14.

3. Retire a tampa (veja a figura).

alavancas situadas nas duas dobradiças; (veja a figura);

Nunca recorra a técnicos não autorizados. Comunique: • o tipo de avaria; • o modelo da máquina (Mod.); • o número de série (S/N); Estas últimas informações encontram-se na placa de identificação situada no aparelho. Пайдалану нұсқаулығы
