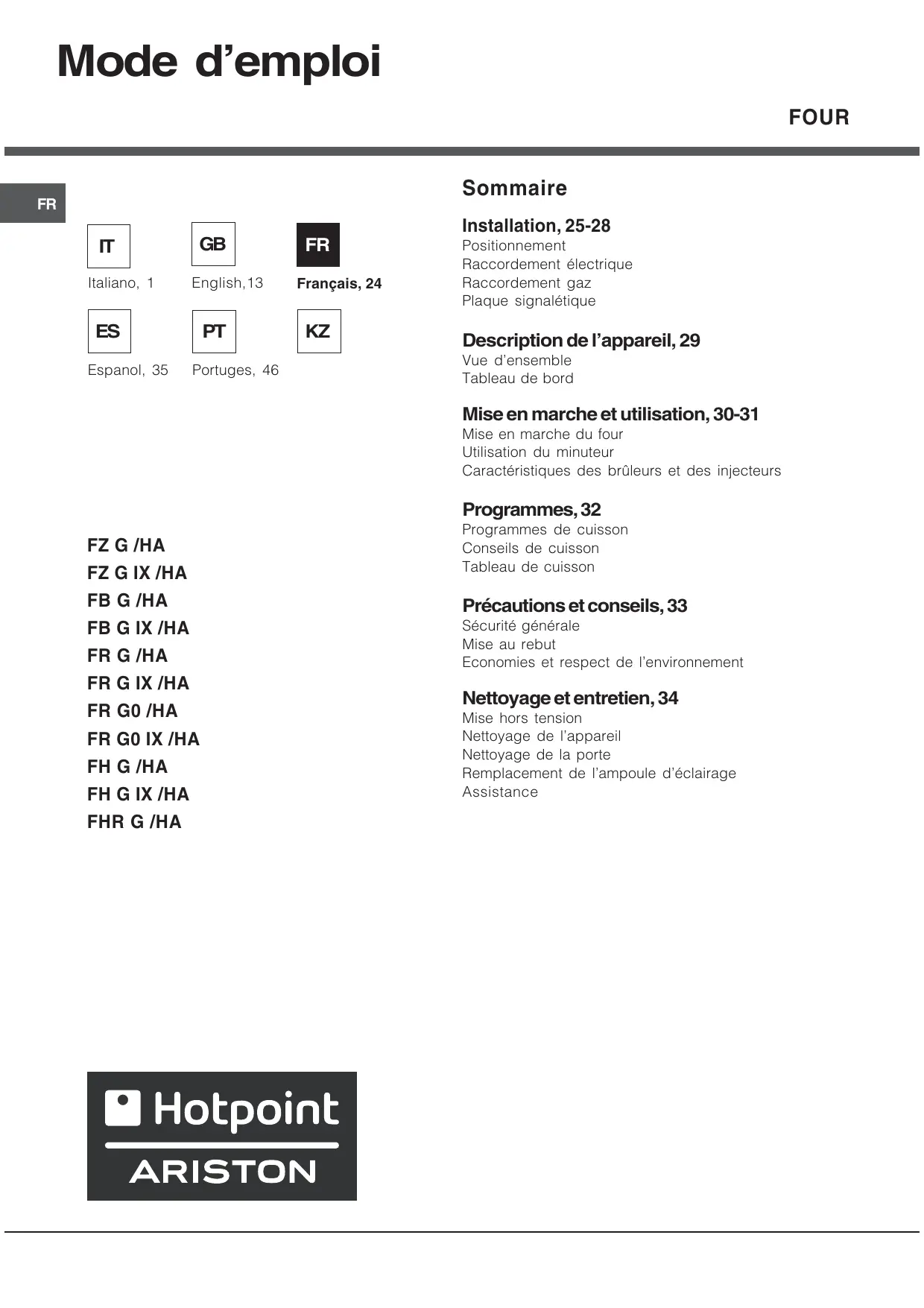

MODE D'EMPLOI FH G IX/HA HOTPOINT

Installation, 25-28 Positionnement Raccordement électrique Raccordement gaz Plaque signalétique Description de l’appareil, 29 Vue d’ensemble Tableau de bord Mise en marche et utilisation, 30-31 Mise en marche du four Utilisation du minuteur Caractéristiques des brûleurs et des injecteurs Programmes, 32 FZ G /HA FZ G IX /HA FB G /HA FB G IX /HA FR G /HA FR G IX /HA FR G0 /HA FR G0 IX /HA FH G /HA FH G IX /HA

Programmes de cuisson Conseils de cuisson Tableau de cuisson Précautions et conseils, 33 Sécurité générale Mise au rebut Economies et respect de l’environnement Nettoyage et entretien, 34 Mise hors tension Nettoyage de l’appareil Nettoyage de la porte Remplacement de l’ampoule d’éclairage Assistance Installation Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. Ou, de manière indirecte depuis des locaux adjacents et équipés d’un conduit de ventilation avec l’extérieur comme susmentionné; ces locaux ne doivent pas être Agrandissement de la fissure des parties communes du entre la porte et le sol bâtiment, des chambres à coucher ou des locaux à risque d’incendie. Local adjacent Lire attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil Positionnement Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Cet appareil ne peut être installé et fonctionner que dans des locaux ventilés en permanence selon les prescriptions des Normes UNI-CIG 7129 et 7131 avec leurs mises à jour en vigueur. Les conditions suivantes doivent être respectées: • La pièce doit prévoir un système d’évacuation vers l’extérieur des fumées de combustion, réalisé au moyen d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l’appareil. Local à ventiler • Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l’extérieur afin de permettre l’évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu’elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n’entreposer dans le local que la bouteille en cours d’utilisation, placée de façon à ne pas être sujette à l’action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C. Encastrement Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises : • les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ; • dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ; • la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu’en colonne , doit avoir les dimensions suivantes : Directement à l'externe pour l'air comburant . min

5 mm. • La pièce doit prévoir un système qui consent l’apport d’air indispensable à une bonne combustion. Le flux d’air nécessaire à la combustion ne doit pas être inférieur à 2 m3/h par kW de puissance installée. Le système peut être réalisé en prélevant l’air directement de l’extérieur du bâtiment au moyen d’un conduit d’au moins100 cm2 de section utile qui ne risque pas d’être Exemples d'ouverture bouché accidentellement. de ventilation 595 mm. En cas de cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson)

Après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées.

Les déclarations de consommation indiquées sur l’étiquette des caractéristiques ont été mesurées pour ce type d’installation Aération Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures).

Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil. Raccordement électrique Les fours munis d’un câble d’alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaque signalétique (voir ci-dessous). Centrage et fixation Positionner les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et les régler selon l’épaisseur de la joue du meuble: épaisseur 20 mm : enlever la partie amovible du taquet (voir figure); épaisseur 18 mm : utiliser la première rainure, comme prévu par le fabricant (voir figure); épaisseur 16 mm : utiliser la deuxième rainure (voir figure). Montage du câble d’alimentation

1. Pour ouvrir le bornier,

faire pression à l’aide d’un tournevis sur les languettes latérales du couvercle : tirer et ouvrir le couvercle (voir figure).

2. DEVISSER LA VIS DU

contacts L-Npuis fixer les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert ( ). Branchement du câble d’alimentation au réseau électrique Pour fixer l’appareil au meuble : ouvrir la porte du four et visser 4 vis à bois dans les 4 trous du cadre.

Monter sur le câble une prise normalisée pour la charge indiquée sur l’étiquette des caractéristiques (voir ci-contre). En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, une température dépassant de 50°C la température ambiante. L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, s’assurer que : Pour un fonctionnement en toute sécurité, pour un emploi correct de l’énergie et une plus longue durée de vie de l’appareil, s’assurer que la pression d’alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caractéristiques des brûleurs et des injecteurs”. En cas d’installation d’une table de cuisson à gaz et d’un four à encastrer à gaz, il est absolument interdit de raccorder les deux appareils entre eux ou d’utiliser un seul robinet d’arrêt. Ils doivent être raccordés séparément et chacun doit avoir son robinet d’arrêt; ils doivent être indépendants l’un de l’autre (voir figures).

• la prise est bien munie d’une terre conforme à la loi; • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaque signalétique (voir ci-dessous); • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique (voir ci-dessous); • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples. Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles Le câble ne doit être ni plié ni excessivement écrasé. Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus. Raccordement gaz Raccorder l’appareil à la tuyauterie ou à la bouteille de gaz conformément aux Normes en vigueur dans le pays, mises à jour comprises, uniquement après avoir vérifié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Si nécessaire, effectuer les opérations décrites dans le paragraphe “Adaptation aux différents types de gaz”. Si l’alimentation s’effectue avec du gaz liquide en bouteille, utiliser des régulateurs de pression conformes à la réglementation en vigueur dans le pays, mises à jour comprises. Raccordement par tuyau rigide (cuivre ou acier) Le raccordement à l’installation de gaz doit être effectué de manière à ce que l’appareil ne subisse aucun type de contrainte. La rampe d’alimentation de l’appareil est munie d’un raccord en “L” orientable dont l’étanchéité est assurée par un joint. S’il s’avère indispensable d’inverser le raccord, il faut absolument remplacer le joint d’étanchéité (fourni avec l’appareil). Le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique. Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés Le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique. La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, s’assurer que le tuyau métallique flexible ne touche pas à des parties mobiles et n’est pas écrasé. N’utiliser que des tuyaux conformes et des joints d’étanchéité métalliques en aluminium ou des joints en caoutchouc conformes aux textes réglementaires applicables dans le pays.

Vérification de l’étanchéité Une fois l’installation terminée, vérifier l’étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

4. agir sur la vis de réglage positionnée à l’extérieur

de la tige du thermostat jusqu’à obtenir une petite flamme régulière (la flamme est visible à travers les ouvertures de la sole du four);

tournant rapidement le bouton, de la position Max à la position Min ou lors de brusques ouvertures et fermetures de la porte du four, le brûleur ne s’éteint pas. Adaptation aux différents types de gaz Pour adapter le four à un type de gaz autre que celui pour lequel il est prédisposé (indiqué sur les étiquettes), il faut procéder comme suit : • Remplacement de l’injecteur du brûleur du four

1. ouvrir complètement la porte du four

2. sortir la sole du four

coulissante En cas de gaz liquides, il faut visser à fond la vis de réglage. En fin d’opération remplacer la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

3. dévisser la vis de fixation

4. déposer le brûleur du four

après avoir enlevé la vis “V”;

5. dévisser l’injecteur du

brûleur du four à l’aide de la clé à tube adaptée pour les injecteurs, ou mieux encore avec une clé à tube de 7 mm et le remplacer par celui adapté au nouveau type de gaz (voit tableau 1).

6. Remonter les différentes parties en effectuant les

opérations dans le sens inverse. Faire très attention aux câbles des bougies et aux tuyaux des thermocouples. • Réglage de l’air primaire des brûleurs du four Ce type de brûleur ne nécessite d’aucun réglage de l’air primaire. • Réglage du minima du brûleur du four

1. tourner le bouton sur la position de Min après

l’avoir laissé pendant environ 10 minutes sur la position Max;

2. enlever le bouton

3. enlever le disque fixé sur le bandeau

Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d’entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays). PLAQUE SIGNALETIQUE Dimensions largeur 43,5 cm hauteur 31 cm profondeur 43,5 cm Volume l 58 Raccordements électriques voir la plaquette caractéristiques Caractéristiques gaz voir la plaquette caractéristiques Cet appareil est conforme aux Directives Communautaires suivantes : 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives 93/68/CEE du 22/07/93 et modifications successives. 90/336/CEE du 29/06/90 (Gaz) et modifications successives 2002/96/CE Description de l’appareil Vue d’ensemble Tableau de bord Support GRILLE Support LECHEFRITE

GLISSIERES de coulissement niveau 5 niveau 4 niveau 3 niveau 2 niveau 1 Tableau de bord

Mise en marche et utilisation

Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Eteindre le four, ouvrir la porte et aérer la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four. Allumage manuel du four En cas de panne de courant, un allumage manuel du four est possible, procéder comme suit :

1. ouvrir la porte du four

Mise en marche du four le bouton du four est le dispositif qui permet de sélectionner les différentes fonctions du four et de choisir, suivant les aliments, la température de cuisson la plus appropriée parmi celles qui sont indiquées sur le bouton (comprises entre 140°C et 240°C). Le dispositif d’allumage électronique du four est intégré à l’intérieur du bouton de commande. Pour allumer le brûleur du four, appuyer à fond sur le bouton FOUR tout en le tournant dans le sens inverse des aiguilles d’une montre jusqu’à la position Max (en gardant la porte du four fermée). Le four étant équipé d’un dispositif de sécurité gaz, après allumage du brûleur, garder le bouton FOUR enfoncé pendant 6 secondes environ pour permettre au gaz de passer jusqu’à ce que le thermocouple de sûreté se réchauffe. Ne pas actionner le dispositif d’allumage électronique du brûleur du four pendant plus de 15 secondes. Si au bout de ces 15 secondes, le brûleur ne s’est toujours pas allumé, ne pas insister, ouvrir la porte du four et attendre au moins une minute avant d’effectuer une nouvelle tentative d’allumage. Pour sélectionner la température de cuisson, amener l’indication de la valeur désirée en face du repère situé sur le tableau de bord; voir ci-dessous la gamme des températures disponibles. Min

La température est automatiquement atteinte et maintenue par le thermostat commandé par le bouton.

allumette ou un allumegaz à l’ouverture F, comme sur la figure, appuyer à fond sur le bouton FOUR et tourner dans le sens inverse des aiguilles d’une montre jusqu’à la position Max. Le four étant équipé d’un dispositif de sécurité gaz, après allumage du brûleur, garder le bouton FOUR enfoncé pendant 6 secondes environ pour permettre au gaz de passer jusqu’à ce que le thermocouple de sûreté se réchauffe.

3. Après allumage, fermer la porte du four.

En cas d’extinction accidentelle des flammes du brûleur, amener le bouton FOUR sur arrêt, ouvrir la porte du four et attendre au moins une minute avant d’effectuer une nouvelle tentative d’allumage. Bouton du GRIL Le four est équipé d’un gril électrique. La température élevée et directe du gril permet de saisir l’aliment en surface pour qu’il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc.... Des exemples d’utilisation sont fournis dans le paragraphe “Conseils utiles pour la cuisson”. Lors de l’utilisation du gril, garder la porte du four fermée. Ne jamais poser d’objets à même la sole du four, l’émail risque de s’abîmer. Il faut toujours enfourner les plats sur la grille fournie avec l’appareil.

Système de refroidissement Eclairage du four Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d’un système de refroidissement. Ce dernier souffle de l’air à l’extérieur par une fente située entre le tableau de bord et la porte du four. Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi. Appuyer sur la touche ECLAIRAGE. Tournebroche (il n’est présent que sur certains modèles) Pour actionner le tournebroche (voir figure) procéder comme suit :

1. placer la lèchefrite

2. placer le berceau au

gradin 3 et encastrer le bout arrière de la broche dans le trou situé au fond de l’enceinte ;

tournebroche en amenant le sélecteur sur

Utilisation du minuteur

1. Il faut avant tout remonter la sonnerie en faisant

faire un tour presque complet au bouton MINUTEUR dans le sens des aiguilles d’une montre.

2. Puis en faisant marche arrière, sélectionner le

temps désiré en amenant les minutes indiquées sur le bouton MINUTEUR en face du repère fixe du tableau de bord.

3. Le minuteur est un indicateur sonore de

fonctionnement : une fois le temps écoulé, il émet un signal sonore. Le minuteur ne contrôle pas l’allumage et l’arrêt du four. Caractéristiques des brûleurs et des injecteurs Tableau 1 Brûleur Four Pressions d'alimentation

Gaz liquide Puissance thermique kW (p.c.s.*) Bipasse 1/100 injecteur 1/100 Gaz naturel débit* g/h injecteur 1/100 débit* l/h Nomin. Réduit. (mm) (mm)

Programmes de cuisson • Enfourner la grille aux gradins 3 ou 4, placer les aliments au milieu de la grille. Programme GRIL L’élément chauffant supérieur est branché. La température élevée et directe du gril permet de saisir l’aliment en surface pour qu’il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc... Cuisson porte du four fermée. • Nous conseillons de sélectionner le niveau d’énergie maximum. Ne pas s’inquiéter si la résistance de voûte n’est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat. PIZZA • Utiliser un plat en aluminium léger et l’enfourner sur la grille du four. En cas d’utilisation du plateau émaillé, le temps de cuisson sera plus long et la pizza beaucoup moins croustillante. Conseils de cuisson Pour les cuissons au GRIL, placer la lèche-frite au gradin 1 pour récupérer les fonds de cuisson (jus et/ou graisses). GRIL • Si les pizzas sont bien garnies, n’ajouter la mozzarelle qu’à mi-cuisson. Tableau de cuisson Position sélecteur A lim ents à cuire Four Lasagnes C annelloni G ratin de pâtes Veau Poulet D inde C anard Lapin Longe de porc G igot d'agneau M aquereaux D enté Truite en papillote Pizza napolitaine Biscuits secs Tar te G âteau au chocolat G âteaux levés G ril Soles et sépioles Brochettes de calm ars et de crevettes Tranches de colin Légum es grillés Steaks de veau C ôtelettes H am burgers Saucisses C roque-m onsieur Avec tournebroche (si votre appareil en est équipé) Veau à la broche Poulet à la broche Agneau à la broche Poids (K g) Position gradins en partant du bas Tem ps de préchauffage (m inutes) Position sélecteur tem pératures Tem ps de cuisson (m inutes) 2,5 2,5 2,2 1,7 1,5 2,5 1,8 2,0 1,5 1,8 1,3 1,5 1,0 0,6 0,5 1,1 1,0 1,0

80-90 80-90 80-90 ! les tem ps de cuisson sont purem ent indicatifs et peuvent être m odifiés selon les goûts de chacun. En cas de cuisson au gril, placez toujours la lèchefrite sur le 1er gradin en par tant du bas.

Précautions et conseils Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement. Sécurité générale • Ce mode d’emploi concerne un appareil à encastrer classe 3. • Pour bien fonctionner, les appareils à gaz ont besoin d’un apport d’air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur “Positionnement”. sont bien respectés. • Cet appareil a été conçu pour un usage familial, de type non professionnel. • N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.

• En cas de panne, n’essayer en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contacter le service d’Assistance (voir Assistance). • Ne pas poser d’objets lourds sur la porte du four ouverte. • Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil. • Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • S'assurer que les enfants ne jouent pas avec l'appareil. • Pour déplacer l’appareil, se servir des poignées prévues à cet effet sur les côtés du four. Mise au rebut • Ne pas toucher à l’appareil si l’on est pieds nus ou si l’on a les mains ou les pieds mouillés ou humides. • Mise au rebut du matériel d’emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés. • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. • Toujours saisir la poignée en son milieu : elle risque d’être très chaude à ses extrémités. • La directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l’objet d’une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l’environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s’adresser au service public prévu à cet effet ou aux commerçants. • Utiliser toujours des gants de protection pour enfourner ou sortir les plats du four. Economies et respect de l’environnement • Ne jamais tapisser la sole du four de papier aluminium. • Pour faire des économies d’électricité, utiliser autant que possible le four pendant les heures creuses. • En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuvent devenir très chauds. Attention à ne pas les toucher et à garder les enfants à distance. • Eviter que le cordon d’alimentation d’autres électroménagers touche à des parties chaudes du four. • Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés • Ne pas ranger de matériel inflammable à l’intérieur du four : si l’appareil était par inadvertance mis en marche, il pourrait prendre feu. • Il faut toujours s’assurer que les boutons sont bien dans la position “l”/“ ¡” quand l’appareil n’est pas utilisé. • Ne pas tirer sur le câble pour débrancher la fiche de la prise de courant. • Pour les cuissons au GRIL, nous conseillons de garder la porte du four fermée : les résultats obtenus sont meilleurs et la consommation d’énergie est moindre (environ 10% d’économie). • Garder les joints propres et en bon état pour qu’ils adhèrent bien à la porte et ne causent pas de déperdition de chaleur.

Nettoyage et entretien

3. saisir la porte par les côtés,

la refermer lentement mais pas complètement. Tirer ensuite la porte vers soi en la dégageant des charnières (voir figure). Avant toute opération de nettoyage ou d’entretien couper l’alimentation électrique de l’appareil. Nettoyage de l’appareil Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression. • Nettoyer l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utiliser des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. Ne pas utiliser de poudres abrasives ni de produits corrosifs. • Nettoyer l’enceinte après toute utilisation, quand le four est encore tiède. Utiliser de l’eau chaude et du détergent, rincer et essuyer avec un chiffon doux. Eviter tout produit abrasif. • Les accessoires peuvent être lavés comme de la vaisselle courante, même au lave-vaisselle. Remonter la porte en refaisant en sens inverse les mêmes opérations. Contrôle des joints Contrôler périodiquement l’état du joint autour de la porte du four. S’il est abîmé, s’adresser au service après-vente le plus proche de son domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé. Remplacement de l’ampoule d’éclairage Pour changer l’ampoule d’éclairage du four : Nettoyage de la porte Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de grattoirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, il est possible de déposer la porte du four :

complètement (voir figure) ;

1. Dévisser le couvercle en verre du boîtier de la

2. Dévisser l’ampoule et la remplacer par une autre

de même type : puissance 25 W, culot E 14.

3. Remettre le couvercle à sa place (voir figure).

2. soulever et faire pivoter les

leviers situés sur les deux charnières (voir figure) ; Ne jamais faire appel à des techniciens non agréés. Indiquer : • le type d’anomalie; • le modèle de l’appareil (Mod.) • son numéro de série (S/N) Ces informations figurent sur la plaque signalétique apposée sur l’appareil

2,5 2,5 2,2 1,7 1,5 2,5 1,8 2,0 1,5 1,8 1,3 1,5 1,0 0,6 0,5 1,1 1,0 1,0
