MANUAL DE UTILIZADOR AS1812LGE DOLMAR

P Electroserra a bateria Manual de instruções

DK Akku-kædesav

Brugsanvisning

1 Pega superior

2 B a t e r i a

3 Cobertura da roda dentada

4 Protector frontal das mãos

5 Espada

6 Resguardo da ponta

7 Corrente da electroserra

8 B o t ã o

9 Botão de bloqueio

10 Pega frontal

11 Gatilho do interruptor

12 Cobertura da corrente

13 Ponto de fixação da corda ou gancho

ΕΛΛΗΝΙΚΑ

O seguinte mostra os símbolos utilizados para a ferramenta. Certifique-se de que compreende o seu significado antes da utilização.

Symboler

Não deite ferramentas eléctricas no lixo doméstico!

De acordo com a directiva europeia 2002/96/CE sobre ferramentas eléctricas e electrónicas usadas e a sua aplicação para as leis nacionais, as ferramentas eléctricas usadas deven ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológicos.

□ Kun for EU-lande

1 Parte vermelha	11 Mola	21 Capa (Cobertura da corrente)
2 B o t ã o	12 Roda dentada	22 Porca de pressão
3 B a t e r i a	13 Saliência	23 Chave de fenda
4 Botão de bloqueio	14 Gancho	24 Filtro
5 Gatilho do interruptor	15 Orifício	25 Anel de trava
6 Cobertura da roda dentada	16 Tampa do tanque de óleo	26 Arruela
7 B o t ã o	17 Visor de inspecção do óleo	27 Marca limite
8 Aresta de corte	18 Boca do tanque de óleo	28 Tampa do porta escovas
9 Espada	19 Resguardo da ponta	29 Chave de parafusos
10 Seta	20 Espada inferior

ESPECIFICAÇÕES

Modelo AS-1812
Velocidade da corrente por minuto ( min^-1 ) 5,0 m/s (300 m/min.)
Comprimento da espada 115 mm
Corrente da electroserra	Tipo 25 AP
	Passo 1/4”
	Número de elos motor 42
Comprimento total 422 mm
Peso líquido		2,5 kg
Voltagem nominal		18 V CC

- Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações podem ser alteradas sem aviso prévio.

- Nota: As especificações podem variar de país para país.

Utilização a que se destina

Esta ferramenta é para cortar madeiras vivas e de construção.

Conselhos de segurança

Para sua segurança, leia as instruções anexas.

Precauções de segurança da electroserra:

NÃO permita que a familiaridade ou a confiança no produto (adquirida com o uso repetitivo) substitua a aderência estrita às normas de segurança da electro-serra. A utilização desta ferramenta de maneira incorrecta ou desconsiderando a segurança poderá causar ferimentos pessoais graves.

1. Mantenha todo o seu corpo afastado da corrente quando a electroserra estiver a funcionar. Antes de ligar a electroserra, certifique-se de que a corrente não esteja em contacto com nada. Um momento de distração ao funcionar com a electroserra pode prender as roupas ou o corpo na corrente.

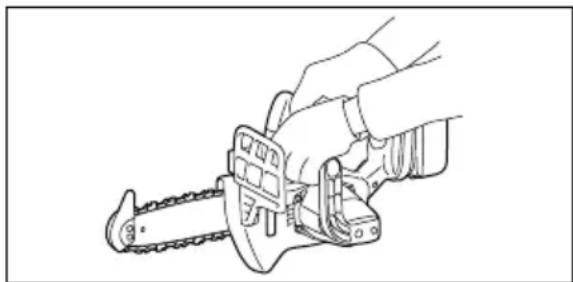

2. Segure sempre a electroserra com a mão direita na pega traseira e a mão esquerda na pega frontal. Segurar a electroserra com as mãos ao contrário da configuração indicada aumenta o risco de ferimentos pessoais e não deve nunca ser feito.

3. Use óculos de protecção e protectores para os ouvidos. É recomendável a utilização de protectores para a cabeça, mãos, pernas e pés. Vestuário de protecção adequado reduz o risco de ferimentos causados por detritos que saltam ou contacto acidental com a corrente.

4. Não funcione com a electroserra em uma árvore. Funcionar com a electroserra em cima de uma árvore pode provocar ferimentos pessoais.

5. Mantenha sempre os pés bem firmes e em equilíbrio e utilize a electroserra somente quando estiver sobre uma superfície fixa, segura e nivelada. Superfícies escorregadias ou instáveis como escadas podem causar perda de equilíbrio ou do controlo da electroserra.

6. Ao cortar um ramo que esteja com alguma tensão, tenha cuidado com a volta do ramo para trás. Quando a tensão nas fibras da madeira é aliviada, o ramo pode voltar e bater no operador e/ou causar a perda de controlo da electroserra.

7. Tenha muito cuidado especialmente quando está a cortar arbustos e brotos. O material fino pode ficar preso na corrente e ser atirado no operador ou causar a perda de equilíbrio.

8. Transporte a electroserra desligada segurando-a pela pega frontal e afastada de si. Ao transportar ou guardar a electroserra, sempre cubra a espada com a capa. O manuseio adequado da electroserra reduz o risco de contacto acidental com a corrente em movimento.

9. Siga as instruções para lubrificação, regulação da tensão e troca de acessórios. Uma corrente mal lubrificada ou cuja tensão não esteja devidamente regulada pode quebrar ou aumentar a probabilidade de recuo.

10. Mantenha a pegas secas, limpas e sem óleo ou graxa. Pegas oleosas são escorregadias e causam a perda de controlo.

11. Corte somente madeira. Não utilize a electro-serra para finalidades diferentes. Por exemplo: não utilize a electroserra para cortar plástico, alvenaria ou materiais de construção que não sejam madeira. O uso da electroserra para operações diferentes daquelas para as quais ela foi concebida pode resultar em situações perigosas.
12. Causas de recuo e como o operador pode prevenir:

O recuo pode ocorrer quando a ponta da espada faz contacto com um objecto ou quando a madeira comprime e prende a corrente no corte.

Em alguns casos, o contacto da ponta causa uma acção inversa repentina, propulsionando a espada para cima e para trás na direcção do operador.

Se a corrente ficar presa na ponta da espada, a espada pode pular de repente para trás na direcção do operador.

Qualquer uma dessas reacções pode causar a perda de controlo da electroserra e provocar graves ferimentos pessoais. Não confie exclusivamente nos mecanismos de segurança incorporados na electro-serra. Como um utilizador de electroserra, deverá tomar as medidas necessárias para que o seu trabalho de cortar seja seguro e livre de acidentes ou ferimentos.

O recuo é o resultado de uso impróprio da electro-serra e/ou condições ou procedimentos incorrectos para o funcionamento e pode ser evitado tomando-se as medidas de precaução relacionadas abaixo:

- Segure a electroserra com firmeza, com todos os dedos a circundar as pegas e as duas mãos na electroserra, e posicione-se de forma que o seu corpo e braço permita a resistir as forças de um recuo. O operador poderá controlar as forças do recuo se tomar as devidas precauções. Não deixe a electroserra sem atendimento.

• Não se incline e não corte nada acima da altura dos própios ombros. Isso ajuda a evitar o contacto acidental da ponta e possibilita maior controlo da electroserra em situações imprevistas.
• Utilize somente espadas e correntes de reposição especificadas pelo fabricante. A substituição de espadas e correntes incorrectas pode causar a quebra da corrente e/ou recuo.
• Siga as instruções do fabricante para afiamento e manutenção da corrente. Diminuição da altura do limitador de profundidade pode provocar o aumento de recuos.

REGRAS ADICIONAIS DE SEGURANÇA

1. Leia o manual de instruções para familiarizar-se com o funcionamento da electroserra.
2. Antes de usar a electroserra pela primeira vez, procure obter instruções sobre o seu funcionamento. Se isso não for possível, pratique cortar um pedaço de madeira redondo colocado sobre um cavalete antes de iniciar o trabalho.
3. A electroserra não deve ser utilizada por indivíduos com menos de 18 anos de idade. Os indivíduos com mais de 16 anos podem ser isentos dessa restrição se estiverem em treinamento supervisionado por um especialista.
4. Trabalhar com uma electroserra requer um alto nível de concentração. Não trabalhe com a electroserra se não estiver se sentindo bem. Faça o trabalho calma e cuidadosamente.
5. Nunca trabalhe sob a influência de álcool, drogas ou medicamentos.

Utilização própria

1. A finalidade da electroserra é somente para cortar madeira. Não utilize-a para cortar plástico ou concreto poroso, por exemplo.
2. Utilize a electroserra apenas para as operações descritas neste manual de instruções. Não utilize-a para cortar sebes vivas ou para outras finalidades semelhantes, por exemplo.
3. A electroserra não deve ser utilizada para trabalhos florestais, como por exemplo podar ou cortar ramos. O fio da electroserra não oferece ao utilizador a mobilidade e segurança necessárias para esse tipo de trabalho.
4. A electroserra não foi concebida para utilização comercial.
5. Não sobrecarregue a electroserra.

Equipamentos de protecção pessoal

1. O vestuário deve ser justo, mas não deve restringir a mobilidade.

2. Utilize os seguintes equipamentos de protecção durante o trabalho:

3. Um capacete de segurança testado, caso haja o perigo de galhos a cair, etc.;

4. Uma máscara facial ou óculos de protecção;
5. Protectores adequados para os ouvidos (protectores para os ouvidos e tampões personalizados ou moldados para os ouvidos). Análise da marca Octave através de solicitação.
6. Luvas de segurança de couro firme;
7. Calças compridas feitas de tecido grosso;
8. Macacão protector feito de tecido resistente a cortes;
9. Sapatos ou botas de segurança com sola antiderrapante, bico de aço e revestimento resistente a cortes;
10. Uma máscara respiratória quando está a fazer trabalhos que produzem poeira (ex.: serrar madeira seca).

Práticas de trabalho com segurança

1. Não funcionar a electroserra próximo a poeira ou gases inflamáveis, pois o motor gera faíscas que provocam o risco de explosão.
2. Trabalhe somente em chão firme e com boa postura. Preste muita atenção especialmente a obstáculos na área de trabalho (ex.: o fio). Tenha muito cuidado onde humidade, gelo, neve, madeira que acabou de ser cortada ou cascas de árvore possam deixar a superfície escorregadia. Não use escadas nem suba a árvores quando está a utilizar a electro-serra.
3. Tenha muito cuidado ao trabalhar em áreas com declive; os troncos e galhos a rolar são perigosos.
4. Limpe a área a ser cortada, retirando os objectos estranhos como areia, pedras, pregos, arame, etc. Os objectos estranhos danificam a espada e a corrente e podem causar recuos perigosos.
5. Tenha muito cuidado ao cortar perto de cercas de arame. Não corte a cerca, pois pode ocorrer o recuo da electroserra.
6. Não corte no chão.
7. Corte um pedaço de madeira de cada vez, nunca pilhas ou feixes.
8. Evite utilizar a electroserra para cortar galhos finos e raízes, pois esses podem ficar enroscados na corrente. A perda de equilíbrio é muito perigosa.
9. Use um apoio firme (cavalete) ao cortar madeira serrada.
10. Não use a electroserra para mover ou limpar pedaços de madeira ou outros objectos.

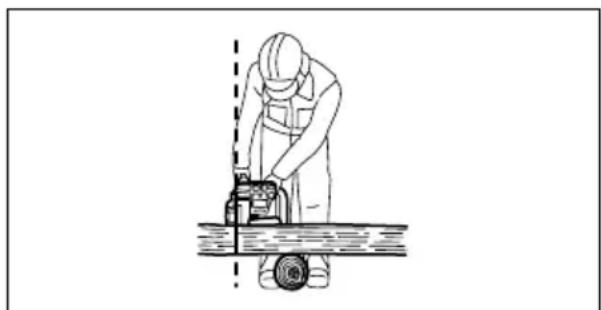

11. Guie a electroserra de forma que nenhuma parte de seu corpo esteja no percurso da corrente da serra (veja a ilustração).

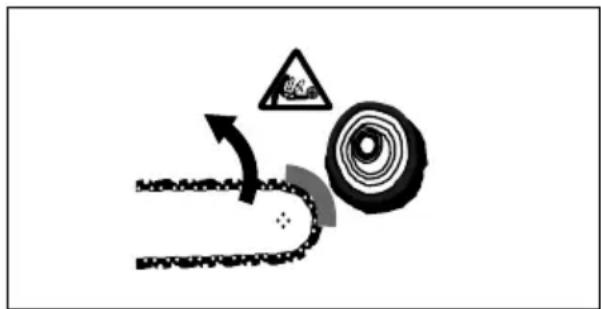

1. Há risco de ocorrer um recuo perigoso durante o trabalho com a electroserra. O recuo pode ocorrer quando a ponta da espada (especialmente a parte do quarto superior) encosta na madeira ou em outro objecto sólido. Isso causa a electroserra a ser impulsionada na direcção do utilizador.

1. Para evitar recuos, observe o seguinte:

2. Nunca comece a cortar com a ponta da espada.

3. Nunca use a ponta da espada para cortar. Tenha cuidado especialmente ao recomeçar um corte já iniciado.
4. Comece a cortar com a corrente em movimento.

- Sempre afie a corrente correctamente. Em particular, regule o limitador de profundidade na altura correcta (consulte “Afiar a corrente” para maiores detalhes).

- Nunca serre vários galhos de uma vez.

- Ao podar, tenha cuidado e evite que a espada encoste em outros galhos.

- Ao fazer cortes transversais, mantenha distância dos troncos adjacentes. Observe sempre a ponta da espada.

- Utilize um cavalete.

Transporte e armazenamento

1. Carregue a electroserra somente pela pega frontal, com a espada voltada para trás.
2. Guarde a electroserra num local seguro, seco e trancado, fora do alcance de crianças. Não guarde a electroserra no exterior.

GUARDE ESTAS INSTRUÇÕES.

AVISO:

MÁ INTERPRETAÇÃO ou não seguimento das regras de segurança estabelecidas neste manual de instruções pode causar danos pessoais sérios.

IMPORTANTES INSTRUÇÕES DE SEGURANÇA PARA O CARREGADOR E BATERIA

1. Antes de utilizar a bateria, leia todas as instruções e etiquetas de precaução no (1) carregador de bateria (2) bateria e (3) produto que utiliza a bateria.
2. Não abra a bateria.
3. Se o tempo de funcionamento se tornar excessivamente curto, páre o funcionamento imediatamente. Pode resultar em sobreaquecimento, possíveis queimaduras e mesmo explosão.
4. Se entrar electrólito nos seus olhos, lave-os com água e consulte imediatamente um médico. Pode resultar em perca de visão.
5. Não curte-circuite a bateria:

(1) Não toque nos terminais com qualquer material condutor.

(2) Evite guardar a bateria juntamente com outros objectos metálicos tais como pregos, moedas, etc.

(3) Não exponha a bateria à água ou chuva. Um curto-circuito pode ocasionar um enorme fluxo de corrente, sobreaquecimento, possíveis queimaduras e mesmo estragar-se.

1. Não guarde a ferramenta e a bateria em locais onde a temperatura pode atingir ou exceder 50°C.

2. Não queime a bateria mesmo que esteja estragada ou completamente gasta. A bateria pode explodir no fogo.

3. Tenha cuidado para não deixar cair ou dar pancadas na bateria.

GUARDE ESTAS INSTRUÇÕES.

Conselhos para manter a máxima vida útil da bateria

1. Carregue a bateria antes que esteja completamente descarregada. Páre sempre o funcionamento da ferramenta e carregue a bateria quando notar menos poder na ferramenta.
2. Nunca carregue uma bateria completamente carregada. Carregamento excessivo diminui a vida útil da bateria.
3. Carregue a bateria à temperatura ambiente de 10°C – 40°C. Deixe que uma bateria quente arrefeça antes de a carregar.

DESCRIÇÃO FUNCIONAL

PRECAUÇÃO:

- Certifique-se sempre de que a ferramenta está desligada e a bateria retirada antes de regular ou verificar qualquer função na ferramenta.

Instalação ou extracção da bateria (Fig.1)

• Desligue sempre a ferramenta antes de colocar ou retirar a bateria.
• Para retirar a bateria, tire-a da ferramenta deslizando o botão na parte da frente da bateria.
• Para colocar a bateria, alinhe a lingueta na bateria com a ranhura na caixa e deslize-a para o seu lugar. Coloque-a sempre completamente até que faça um clique no seu lugar. Se conseguir ver a parte vermelha no lado superior do botão, não está completamente colocada. Coloque-a completamente até que não possa ver a parte vermelha. Se assim não for, pode acidentalmente cair da ferramenta ferindo-o a si ou alguém próximo.
• Não force a introdução da bateria. Se a bateria não deslizar facilmente é porque não foi colocada correctamente.

Interruptor (Fig. 2)

PRECAUÇÃO:

- Antes de colocar a bateria na electroserra, verifique sempre se o gatilho funciona correctamente e volta para a posição “OFF” quando libertado.

Para evitar que o gatilho seja acidentalmente pressionado existe um botão de bloqueio.

Para ligar a electroserra, pressione o botão de bloqueio e carregue no gatilho. Liberte o gatilho para parar.

ASSEMBLAGEM

PRECAUÇÃO:

- Certifique-se sempre de que a ferramenta está desligada e a bateria retirada antes de executar qualquer manutenção na ferramenta.

Instalação ou extracção da corrente

PRECAUÇÃO:

• Certifique-se sempre de que a electroserra está desligada e a bateria retirada antes de colocar ou retirar a corrente.
• Use sempre luvas quando colocar ou retirar a corrente da electroserra.
• Utilize somente a corrente e a espada com ponta específica para esta electroserra (consulte o Extracto da lista de peças sobressalentes).

- Para evitar o recuo, não retire a ponta da espada nem substitua a espada por outra sem ponta.

Gire o botão para a esquerda para desapertar o para-fuso até a cobertura da roda dentada sair. (Fig. 3)

Retire a cobertura da roda dentada.

Retire a corrente e a espada da electroserra.

Instale uma ponta da corrente no topo da espada. Nesse momento, encaixe a corrente como ilustrado na figura porque a mesma gira no sentido da seta. (Fig. 4)

Coloque a corrente de maneira que a mola e a saliência fiquem posicionadas dentro da mesma e encaixem a outra ponta da corrente ao redor da roda dentada, como ilustrado. (Fig. 5)

Enquanto girando a espada para a esquerda, instale-a de modo que a ponta da espada toque a mola. (Fig. 6)

Coloque o gancho da cobertura da roda dentada no orifício e instale a cobertura da roda dentada na ferramenta.

(Fig. 7)

Gire o botão para a direita para apertar o parafuso com firmeza. (Fig. 8)

Regulação da tensão da corrente (Fig. 9 e 10)

Desapertar o parafuso só um pouco é o suficiente para efectuar a regulação da tensão da corrente.

Aperte bem o parafuso outra vez após a regulação.

PRECAUÇÃO:

• A corrente da electroserra pode ficar solta algum tempo depois de ser instalada. Verifique de vez em quando a tensão da corrente antes de utilizar a electro-serra.
• A corrente pode se deslocar se a tensão for fraca.
• A instalação ou remoção da corrente da electroserra deve ser realizada num local limpo, sem pó de serra, etc.

FUNCIONAMENTO

Lubrificação (Fig. 11)

A corrente da electroserra é lubrificada automaticamente ao funcionar com a ferramenta.

Verifique a quantidade de óleo restante no tanque através do visor de inspecção.

Retire a tampa do tanque de óleo para encher o tanque.

A capacidade do tanque é 80 ml.

Depois de encher, sempre feche a tampa fornecida do tanque de óleo da electroserra.

PRECAUÇÃO:

• Ao colocar óleo de corrente na electroserra pela primeira vez ou quando encher o tanque após o mesmo estar completamente vazio, adicione o óleo até a borda inferior do gargalo de enchimento. Caso contrário, o fornecimento de óleo pode ser prejudicado.
• Utilize óleo exclusivo para electroserras Dolmar ou outros óleos disponíveis no mercado como óleo de lubrificação.
• Nunca utilize óleo com poeira ou partículas nem óleo volátil.
• Utilize sempre óleo vegetal quando podar árvores. O óleo mineral pode danificar as árvores.
• Nunca force a electroserra ao podar árvores.
• Antes de começar a podar, certifique-se de que a tampa fornecida do tanque de óleo está fechada.

Segure a electroserra afastada da árvore. Ligue-a e aguarde até que a corrente seja lubrificada adequadamente.

Aproxime o resguardo a ponta/espada inferior até tocar o ramo a cortar antes de ligar a electroserra. Cortar sem antes tocar o ramo com o resguardo a ponta/espada inferior pode causar a oscilação da espada e ferir o operador.

Corte a madeira simplesmente movendo a ferramenta para baixo.

Podar árvores

PRECAUÇÃO:

• Mantenha todo o seu corpo afastado da corrente da electroserra quando o motor estiver a funcionar.
• Segure a electroserra firmemente com as duas mãos quando o motor estiver a funcionar.
• Não se incline. Mantenha sempre os pés firmes e em equilíbrio.

Aproxime o resguardo a ponta/espada inferior até tocar o ramo a cortar antes de ligar a electroserra. Cortar sem antes tocar o ramo com o resguardo a ponta/espada inferior pode causar a oscilação da espada e ferir o operador. (Fig.12e13)

Quando cortar ramos grossos, faça primeiro um corte pouco profundo por baixo e em seguida faça o corte final a partir de cima. (Fig.14)

Se tentar cortar ramos grossos por baixo, o ramo pode dobrar-se sobre a corrente e prendê-la. Se tentar cortar ramos grossos por cima sem ter feito um corte pouco profundo por baixo, o ramo pode estilhaçar-se. (Fig. 15) Se não conseguir cortar a madeira completamente com um simples corte:

Exerça uma pressão ligeira na pega e continue a serrar e recue a electroserra um pouco; em seguida coloque a ponta um pouco mais baixa e acabe o corte levantando a pega. (Fig. 16)

Transporte da electroserra (Fig.17)

Retire sempre a bateria e cubra a espada com capa antes de transportar a electroserra. Cubra a bateria com a respectiva tampa.

MANUTENÇÃO

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e a bateria retirada antes de tentar executar qualquer inspecção ou manutenção.
• Use sempre luvas quando executar qualquer inspecção ou manutenção.

Afiação da corrente da electroserra

PRECAUÇÃO:

- Sempre retire a bateria e utilize luvas de segurança ao efectuar a manutenção da corrente da electroserra.

Afiar a corrente da electroserra quando:

• O pó de serragem produzido ao serrar madeira húmida parece farinha.
• A corrente penetra na madeira com dificuldade, mesmo que exerça bastante pressão.
• O fio do corte está obviamente danificado;
• A serra puxa para a esquerda ou direita ao serrar a madeira. Isto é devido à afiação irregular da corrente da electroserra ou danos a um dos lados. (Fig. 18)

Afiar frequentemente, mas sem remover muito material.

Normalmente, duas ou três passadas da lima será o suficiente para afiação regular. Leve a corrente da electro-serra para ser afiada num centro especializado DOLMAR se já a afiou várias vezes.

Limas e como trabalhar com elas

• Use uma lima redonda especial (acessório opcional) para correntes de electroserra, com um diâmetro de 4 mm, para afiar a corrente. Limas redondas comuns não são apropriadas.
• A lima deve desbastar o material somente quando empurrada para a frente. Levante a lima quando trazendo-a de volta para trás.
• Afie a aresta de corte mais curta primeiro. O comprimento desta aresta de corte torna-se o padrão para todas as outras da corrente da electroserra.
• Movimente a lima como indicado na ilustração. (Fig. 19)
• O movimento da lima torna-se mais fácil se utilizar um porta-limas (acessório). O porta-limas é marcado com o ângulo de afiação correcto de 30° (alinhar as marcas paralelas com a corrente) e limita a profundidade de penetração (aos 4/5 do diâmetro da lima).

Movimente a lima como indicado na ilustração. (Fig. 20)

• Depois de afiar a corrente, verifique a altura do limitador de profundidade utilizando um calibrador de corrente (acessório opcional).
• Retire qualquer material saliente, por menor que seja, com uma lima chata especial (acessório opcional).
• Arredonde a frente do limitador de profundidade outra vez.
• Lave a poeira e as partículas da corrente da electro-serra depois de regular a altura do limitador de profundidade.

Limpar a espada (Fig. 21)

Partículas e pó da electroserra acumulam-se na ranhura da espada obstruindo e diminuindo o fluxo do óleo. Retire sempre as partículas e o pó quando afiar ou substituir a corrente.

Limpeza do filtro de óleo no orifício de saída de óleo

Poeira ou partículas podem se acumular no orifício de saída de óleo do filtro durante o funcionamento.

A poeira ou partículas acumuladas no filtro de óleo podem prejudicar o fluxo de óleo e resultar em lubrificação insuficiente da corrente inteira.

Se ocorrer a dispensa insuficiente de óleo da corrente no topo da espada, limpe o filtro como a seguir:

Retire a bateria da ferramenta.

Retire a cobertura da roda dentada e a corrente da electroserra. (Consulte a secção intitulada “Instalação ou extracção da corrente”.)

Retire a porca de pressão utilizando uma chave de fenda com ponta alongada ou semelhante. (Fig. 22)

Retire o filtro da electroserra e limpe a poeira ou partículas do mesmo. Substitua o filtro por um novo se estiver sujo demais. (Fig. 23)

Coloque a bateria na ferramenta.

Aperte o gatilho ho interruptor para expelir óleo a fim de remover a poeira e partículas acumuladas no orifício de saída de óleo. (Fig. 24)

Retire a bateria da ferramenta.

Coloque o filtro de óleo limpo no orifício de saída de óleo. Substitua o filtro por um novo se estiver sujo demais. (Fig. 25)

Insira a porca de pressão no orifício de saída de óleo com o lado correcto voltado para cima, como indicado na ilustração, para prender o filtro. Quando não for mais possível prender o filtro com a porca de pressão porque a mesma está deformada, substitua-a por uma nova.

(Fig. 26)

Reinstale a cobertura da roda dentada e a corrente na electroserra.

Substituição da roda dentada (Fig. 27 e 28)

Antes de instalar uma corrente nova, verifique a condição da roda dentada.

PRECAUÇÃO:

- Uma roda dentada gasta danificará a corrente nova. Substitua a roda dentada quando estiver gasta. A roda dentada deve ser instalada de modo que fique de acordo com a ilustração.

Sempre coloque um anel de trava novo ao substituir a roda dentada.

Substituição das escovas de carvão (Fig. 29 e 30)

Retire e inspeccione as escovas de carvão regularmente. Substitua-as quando estiverem gastas até à marca limite. Mantenha as escovas de carvão limpas e a deslizarem livremente nos suportes. As duas escovas de carvão devem ser substituídas ao mesmo tempo. Utilize só escovas de carvão idênticas.

Utilize uma chave de parafusos para retirar as tampas do porta escovas. Tire as escovas gastos, coloque as novas e prenda as tampas do porta escovas.

Armazenar a ferramenta

Limpe a ferramenta antes de armazenar. Limpe as partículas e o pó da electroserra depois de retirar a cobertura da roda dentada. Depois de limpa, funcione-a em vazio para lubrificar a corrente e a espada.

Cubra a espada com a capa.

Esvazie o tanque de óleo e coloque a electroserra com a tampa do tanque voltada para cima.

Para salvaguardar a SEGURANÇA e a FIABILIDADE do produto, as reparações, manutenção e afinações deverão ser sempre efectuadas por um Centro de Assistência Oficial Dolmar.

ACESSÓRIOS

PRECAUÇÃO:

- Estes acessórios ou peças são recomendados para utilização com a ferramenta Dolmar especificada neste manual. A utilização de outros acessórios ou peças pode ser perigosa para as pessoas. Utilize apenas acessórios ou peças para os fins indicados.

Se precisar de ajuda para obter mais informações relativas a estes acessórios, entre em contacto com o centro de assistência Dolmar local.

• Vários tipos de baterias Dolmar e carregadores
  • Corrente da electroserra
• Capa
• Espada completa
  • Lima

DECLARAÇÃO DE CONFORMIDADE DA CE

O abaixo assinado, Kato, autorizado, declara que a ferramenta DOLMAR,

Modelo europeu de identificação nº

M6 08 02 24243 083

AS-1812 está de acordo com os requisitos padrões de segurança e saúde das directrizes europeias: directiva europeia 98/37/EC sobre ferramentas, directiva 2000/14/EG sobre emissão de ruído e directiva europeia EMC. Os requisitos das directivas europeias acima foram implementados principalmente com base nos seguintes documentos padronizados: EN60745-2-13, EN 55014 e ENISO11681. O processo de determinação de conformidade 2000/14/EG foi realizado de acordo com o Anexo V. O nível de potência sonora medido (Lwa) é 92,7 dB(A). O nível de potência sonora garantido (Ld) é 95 dB(A). O exame tipo EU conforme a directiva 98/37/EG foi realizado por: TÜV Product Service GmbH Zertifizierungsstelle, Ridlerstraße 31, D-80339 Munique.

DANSK

Só para países Europeus

Ruído

A característica do nível de ruído A determinado de acordo com EN60745-2-13:

Nível de pressão de som (LpA): 84,6 dB (A)

Variabilidade (K): 2 dB (A)

O nível de ruído durante o trabalho pode exceder 85 dB (A).

Utilize protectores para os ouvidos.

Vibração

Valor total da vibração (soma vectorial tri-axial) determinada conforme EN60745-2-13:

Modo de trabalho: cortar madeira

Emissão de vibração (a _h ): 4,3 m/s ^2

Variabilidade (K): 1,5 m/s²

DANSK

For model AS-1812

Kun for lande i Europa

Lyd
