MANUALE UTENTE AS1812LGE DOLMAR

I Motosega a batteria Istruzioni per l'uso

1 Manico superiore

2 Cartuccia batteria

3 Coperchio rocchetto

4 Protezione mano anteriore

5 Barra guida

6 Riparo punta

7 Catena sega

8 Manopola

9 Bottone di sblocco

10 Manico anteriore

11 Interruttore

12 Coperchio catena

13 Gancio o punto di attacco fune

ESPAÑOL

Per questo utensile vengono usati i simboli seguenti. Bisogna capire il loro significato prima di usare l'utensile.

Symbolen

Non gettare le apparecchiature elettriche tra i rifiuti domestici.

Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere riciclate in modo eco-compatibile.

1 Parte rossa	11 Molla	21 Fodero
2 Pulsante	12 Rocchetto	22 Dado di spinta
3 Cartuccia batteria	13 Protuberanza	23 Cacciavite piatto
4 Bottone di sblocco	14 Gancio	24 Filtro
5 Interruttore	15 Foro	25 Anello di blocco
6 Coperchio rocchetto	16 Tappo serbatoio olio	26 Rondella
7 Manopola	17 Finestrella di ispezione olio	27 Segno di limite
8 L a m a	18 Apertura serbatoio olio	28 Tappo portapazzola
9 Barra guida	19 Riparo punta	29 Cacciavite
10 Freccia	20 guida inferiore

DATI TECNICI

Modello AS-1812
Velocità catena al minuto ( min^-1 ) 5,0 m/s (300 m/min.)
Lunghezza della barra guida 115 mm
Catena sega	Tipo 25 AP
	Passo 1/4”
	Numero di maglie	42
Lunghezza totale		422 mm
Peso netto		2,5 kg
Tensione nominale		C.c. 18 V

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso.
• Nota: I dati tecnici potrebbero differire a seconda del paese di destinazione del modello.

Utilizzo previsto

Questo utensile è progettato per il taglio del legname e dei tronchi.

Consigli per la sicurezza

Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

Avvertimenti per la sicurezza riguardanti la sega:

NON lasciare che la comodità o la familiarità con il prodotto (acquisita con l'uso ripetuto) sostituisca la stretta osservanza delle norme di sicurezza per la motosega. Se si usa questo utensile in modo insicuro o sbagliato, c'è pericolo di gravi incidenti.

1. Tenere tutte le parti del corpo lontane dalla motosega mentre sta funzionando. Prima di avviare la motosega, accertarsi che non faccia alcun contatto. Un momento di disattenzione durante l'utilizzo della motosega potrebbe causare l'impigliarsi dei vestiti o il contatto della motosega con il corpo.

2. Tenere sempre la motosega con la mano destra sul manico posteriore e la mano sinistra sul manico anteriore. Tenendo la motosega con le mani in posizione inversa si aumenta il pericolo di incidenti, per cui ciò non deve mai essere fatto.

3. Indossare occhiali di protezione e la protezione della orecchie. Si consigliano anche le protezioni addizionali per la testa, le mani, le gambe e i piedi. L'abbigliamento di protezione adeguato riduce le lesioni causate dai frammenti volanti o dal contatto accidentale con la motosega.

4. La motosega non deve essere usata stando sugli alberi. L'utilizzo della motosega su un albero potrebbe causare incidenti.
5. Appoggiare sempre saldamente i piedi, e far funzionare la motosega soltanto stando su una superficie fissa, sicura e piana. Le superfici scivo-lose o instabili, come le scale, potrebbero causare la perdita dell'equilibrio o del controllo della motosega.
6. Quando si taglia un ramo sotto tensione, fare attenzione ai contraccolpi. Quando la tensione delle fibre del legno si rilascia, il ramo sotto tensione potrebbe colpire l'operatore e/o far perdere il controllo della motosega.
7. Fare molta attenzione quando si tagliano siepi e arboscelli. Il materiale sottile potrebbe rimanere impigliato nella motosega con azione sferzante sull'operatore, o fargli perdere l'equilibrio.
8. Trasportare la motosega per il manico anteriore, spenta e discosta dal corpo. Quando si trasporta o si ripone la motosega, montare sempre il coperchio barra guida. Il maneggiamento corretto della motosega riduce il pericolo di incidenti o il contatto accidentale con la motosega in funzione.

9. Seguire le istruzioni per la lubrificazione, la tensione della catena e il cambiamento degli accessori. Una catena con una tensione o lubrificazione incorretta potrebbe rompersi o aumentare il rischio di contraccolpi.

10. Mantenere i manici asciutti, puliti ed esenti da olio o grasso. Il grasso e l'olio rendono i manici scivolosi causando una perdita di controllo.

11. Tagliare soltanto il legno. La motosega non deve essere usata per scopi non previsti. Per esempio: la motosega non deve essere usata per tagliare la plastica, i mattoni o il materiale di costruzione che non è di legno. L'utilizzo della motosega per operazioni diverse da quelle previste potrebbe causare situazioni pericolose.
12. Cause e prevenzione dei contraccolpi da parte dell'operatore

I contaccolpi si verificano quando l'estremità o punta della barra guida tocca un oggetto, o quando il legno si chiude e stringe la catena della sega nel taglio.

Il contatto della punta potrebbe in alcuni casi causare una improvvisa reazione indietro, spingendo la barra guida su e indietro verso l'operatore.

Se la catena della sega viene stretta lungo la parte superiore della barra guida, questa potrebbe essere spinta rapidamente indietro verso l'operatore.

Queste reazioni potrebbero causare la perdita di controllo della sega, con grande pericolo di gravi incidenti. Non bisogna affidarsi esclusivamente ai dispositivi di sicurezza della sega. L'utente della motosega deve usare alcune precauzioni per mantenere il lavoro di taglio senza pericoli di incidenti o lesioni.

I contraccolpi sono il risultato dell'utilizzo sbagliato e/o di procedure o condizioni operative scorrette, e possono essere evitati prendendo le precauzioni appropriate come indicato di seguito.

- Mantenere una presa salda, con i pollici e le dita che circondano i manici della motosega, con entrambe le mani sulla sega, e posizionare il corpo e le braccia in modo da permettere di resistere alla forza dei contraccolpi. La forza dei contraccolpi può essere controllata dall'operatore prendendo le dovute precauzioni. Non bisogna mollare la moto-sega.

• Evitare di allungarsi troppo e non tagliare sopra l'altezza della spalla. Ciò evita il contatto involontario della punta e permette un controllo migliore della motosega in situazioni impreviste.
• Usare soltanto le barre e catene di ricambio specificate dal produttore. Le barre e catene di ricambio sbagliate potrebbero causare la rottura della catena e/o i contraccolpi.
• Seguire le istruzioni del produttore per l'affilatura e la manutenzione della catena della sega. La riduzione dell'altezza del calibro di profondità può causare un aumento dei contraccolpi.

REGOLE ADDIZIONALI PER LA SICUREZZA

1. Leggere il manuale di istruzioni in modo da familiarizzarsi con il funzionamento della motosega.
2. Prima di usare la motosega per la prima volta, cercare di seguire un corso di istruzioni. Se ciò non è possibile, fare per lo meno pratica tagliando legname rotondo su un cavalletto prima di cominciare il lavoro.
3. La motosega non deve essere usata dai bambini o dai giovani di meno di 18 anni. I giovani di oltre 16 anni potrebbero essere esonerati da questa restrizione se seguono un addestramento sotto la direzione di un esperto.
4. Il lavoro con la motosega richiede un alto livello di concentrazione. Non si deve lavorare con la motosega se non si è in forma e in buona salute. Il lavoro va fatto con calma e con cura.
5. Non si deve mai lavorare sotto l'influsso dell'alcol, droghe o medicine.

Utilizzo corretto

1. La motosega è progettata esclusivamente per il taglio del legno. Non deve essere usata per tagliare, per esempio, la plastica o il cemento poroso.
2. Usare la motosega soltanto per le operazioni descritte in questo manuale di istruzioni. Non usarla, per esempio, per rifilare i bordi o per altri scopi simili.
3. La motosega non deve essere usata per i lavori di silvicoltura, per es., per tagliare e fare a pezzi alberi da legname di una foresta o bosco. Questa motosega non fornisce all'operatore la mobilità e la sicurezza necessarie per tale lavoro.
4. Questa motosega non è progettata per l'uso commerciale.
5. Non sovraccaricare la motosega.

Abbigliamento personale di protezione

1. L'abbigliamento deve essere attillato, senza che ostacoli i movimenti.

2. Indossare il seguente abbigliamento di protezione durante il lavoro:

3. Un casco di sicurezza testato, se c'è pericolo di caduta di rami o altro.

4. Una visiera o gli occhiali di protezione.
5. Una protezione appropriata per le orecchie (parao-recchi, tappi per le orecchie su misura o adattabili). Analisi di banda su richiesta.
6. Guanti di sicurezza di pelle spessa;
7. Pantaloni lunghi di tessuto robusto;
8. Calzoni da lavoro di tessuto resistente ai tagli;
9. Scarpe o stivaletti di sicurezza con suole antiscivolo, punte d'acciaio e fodera di tessuto resistente ai tagli.
10. Mascherina per respirare nel caso di un lavoro che produce polvere (per es., taglio di legno secco).

Pratiche sicure di lavoro

1. La motosega non deve essere fatta funzionare nelle vicinanze di polveri o gas infiammabili, perché il motore genera scintille che possono costituire un pericolo di esplosione.

2. Lavorare soltanto su una superficie salda e con un buon appoggio dei piedi. Fare particolarmente attenzione agli ostacoli (per es., cavi) nell'area di lavoro. Fare molta attenzione se umidità, ghiaccio, neve, legno o cortecce tagliati di fresco rendono le superfici scivolose. Usando la sega, non salire su scale o alberi.

3. Fare particolarmente attenzione lavorando su terreni in pendio. I tronchi e i rami che rotolano costituiscono un potenziale pericolo.
4. Togliere gli oggetti estranei dall'area da tagliare, come sabbia, sassi, chiodi, fili di ferro, ecc. Gli oggetti estranei danneggiano la barra e la catena, e possono causare pericolosi contraccolpi.
5. Fare particolarmente attenzione tagliando vicino alle reti di recinzione. Non tagliare la rete di recinzione, perché potrebbe causare contraccolpi.
6. Non tagliare nel terreno.
7. Tagliare singolarmente i pezzi di legno, e non in mucchio o cataste.
8. Evitare di usare la sega per tagliare rami e radici sottili, perché possono impigliarsi nella motosega. La perdita dell'equilibrio costituisce un pericolo.
9. Usare un supporto sicuro (cavalletto) per segare il legname tagliato.
10. Non usare la motosega per far leva o spazzar via pezzi di legno o altri oggetti.

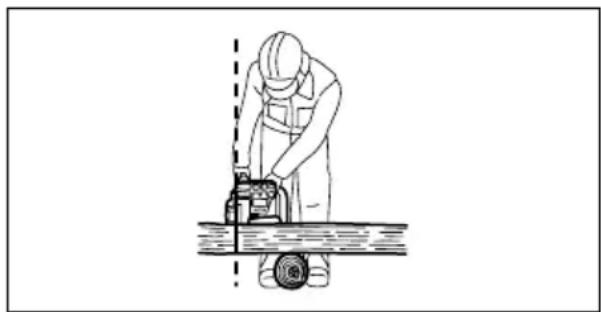

11. Guidare la motosega in modo che nessuna parte del corpo si trovi entro il percorso esteso della catena (vedere l'illustrazione).

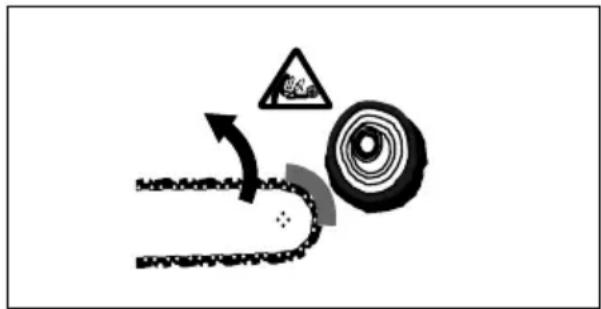

1. Durante il lavoro con la motosega si potrebbero verificare dei pericolosi contraccolpi. I contraccolpi si verificano quando la punta della barra (in particolare il quarto superiore) fa contatto con il legno o altro oggetto solido. Ciò causa la deflessione della motosega nella direzione dell'operatore.

1. Per evitare i contraccolpi, procedere come segue:

2. Non cominciare mai il taglio con la punta della barra.

3. Non usare mai la punta della barra per tagliare. Fare particolarmente attenzione quando si continua un taglio già cominciato.

4. Cominciare a tagliare con la catena avviata.

5. Affilare sempre correttamente la catena. In particolare, regolare il calibro di profondità all'altezza corretta (per i dettagli, vedere "Affilatura della catena").
   • Non tagliare mai diversi rami allo stesso tempo.

6. Per fare a pezzi, evitare che la barra faccia contatto con altri rami.
7. Per segare tronchi d'albero, stare lontano dai tronchi adiacenti. Guardare sempre la punta della barra.
8. Usare un cavalletto.

Trasporto e immagazzinaggio

1. Trasportare la motosega tenendola soltanto per il manico anteriore, con la barra rivolta indietro.
2. Tenere la motosega in una stanza sicura, asciutta e chiusa a chiave, fuori della portata dei bambini. La motosega non deve essere lasciata all'aperto.

CONSERVATE QUESTE ISTRUZIONI.

ATTENZIONE:

L'utilizzo SBAGLIATO o la mancata osservanza delle norme di sicurezza di questo manuale di istruzioni potrebbero causare lesioni serie.

ISTRUZIONI IMPORTANTI DI SICUREZZA PER IL CARICABATTERIA E LA CARTUCCIA DELLA BATTERIA

1. Prima di usare la cartuccia della batteria, leggere tutte le istruzioni e le avvertenze sul (1) caricabatteria, sulla (2) batteria e sul (3) prodotto che utilizza la batteria.
2. Non smontare la cartuccia della batteria.
3. Se il tempo di utilizzo è diventato molto corto, smettere immediatamente di usare l'utensile. Può risultare un rischio di surriscaldamento, possibili ustioni e addirittura un'esplosione.
4. Se l'elettrolita va negli occhi, risciacquarli con acqua pulita e rivolgersi immediatamente ad un medico. Può risultare la perdita della vista.
5. Non cortocircuitare la cartuccia della batteria:

(1) Non toccare i terminali con qualche metallo conduttivo.

(2) Evitare di conservare la cartuccia della batteria in un contenitore con altri oggetti metallici come i chiodi, le monete, ecc.

(3) Non esporre la cartuccia della batteria all'acqua o alla pioggia.

Un cortocircuito della batteria può causare un grande flusso di corrente, il surriscaldamento, possibili ustioni e addirittura un guasto.

1. Non conservare l'utensile e la cartuccia della batteria in luoghi in cui la temperatura può raggiungere o superare i 50°C.
2. Non incenerire la cartuccia della batteria anche se è gravemente danneggiata o è completamente esaurita. La cartuccia della batteria può esplodere e provocare un incendio.
3. Fare attenzione a non lasciar cadere o a colpire la batteria.

CONSERVARE QUESTE ISTRUZIONI.

Suggerimenti per mantenere la durata massima della batteria

1. Caricare la cartuccia della batteria prima che si scarichi completamente. Smettere sempre di usare l'utensile e caricare la cartuccia della batteria quando si nota che la potenza dell'utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria completamente carica. La sovraccarica riduce la durata della batteria.
3. Caricare la cartuccia della batteria con la temperatura ambiente da 10°C a 40°C. Lasciar raffreddare una cartuccia della batteria calda prima di caricarla.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

- Accertarsi sempre che l'utensile sia spento e che la batteria sia stata rimossa prima di regolare o di controllare il funzionamento dell'utensile.

Installazione o rimozione della cartuccia batteria (Fig. 1)

• Spegnere sempre la motosega prima di inserire o di rimuovere la cartuccia batteria.
• Per rimuovere la batteria, ritirarla dall'utensile spingendo il bottone sulla parte anteriore della batteria.
• Per inserire la cartuccia batteria, allineare l'appendice sulla cartuccia batteria con la scanalatura dell'alloggiamento e inserirla in posizione. Inserirla sempre completamente finché non si blocca con un piccolo scatto. Se si vede la parte rossa del lato superiore del bottone, vuol dire che esso non è bloccato completamente. Inserirlo completamente finché la parte rossa non è più visibile. In caso contrario, potrebbe cadere dall'utensile con pericolo di ferite per l'operatore o per chi gli è vicino.
• Non usare forza per inserire la cartuccia batteria. Se non scorre dentro facilmente, vuol dire che non è inserita correttamente.

Funzionamento dell'interruttore (Fig. 2)

ATTENZIONE:

- Prima di inserire la cartuccia batteria nella motosega, accertarsi sempre che l'interruttore funzioni correttamente e che ritorni sulla posizione "OFF" quando lo si rilascia.

Per evitare che l'interruttore venga schiacciato accidentalmente, la motosega è dotata del bottone di sblocco.

Per avviarla, spingere il bottone di sblocco e schiacciare l'interruttore. Rilasciare l'interruttore per fermarla.

MONTAGGIO

ATTENZIONE:

- Accertarsi sempre che l'utensile sia spento e che la batteria sia stata rimossa prima di qualsiasi intervento sull'utensile.

Installazione o rimozione della catena

ATTENZIONE:

- Accertarsi sempre che la motosega sia spenta e che la cartuccia batteria sia stata rimossa prima di installare o di rimuovere la catena.

• Indossare sempre i guanti per installare o rimuovere la catena.
• Usare soltanto la catena sega e barra guida con la punta barra progettata per questa motosega (vedere l'Estratto dalla lista dei ricambi).
• Per evitare i contraccolpi, non rimuovere la punta barra o sostituire la barra guida con una senza la punta barra.

Allentare la vite girando la manopola in senso antiorario finché il coperchio rocchetto si stacca. (Fig. 3)

Rimuovere il coperchio rocchetto.

Rimuovere la catena sega e la barra guida dall'utensile. Montare una estremità della catena sega sulla parte superiore della barra guida. A questo punto, montare la catena come mostrato nella illustrazione, perché ruota nella direzione della freccia. (Fig. 4)

Sistemare la catena in modo che la molla e la protuberanza siano posizionate al suo interno, e montare l'altra estremità della catena intorno al rocchetto, come mostrato nella illustrazione. (Fig. 5)

Girando la barra guida in senso antiorario, installarla in modo che la fine della barra guida faccia contatto con la molla. (Fig. 6)

Inserire il gancio del coperchio rocchetto nel foro dell'utensile, e mettere poi il coperchio rocchetto sull'utensile. (Fig. 7)

Girare la manopola in senso orario per strigere saldamente la vite. (Fig. 8)

Regolazione della tensione della catena (Fig. 9 e 10)

La tensione della catena può essere regolata con il semplice allentamento della vite.

Dopo la regolazione, stringere di nuovo saldamente la vite.

ATTENZIONE:

• Per un certo tempo dopo l'installazione di una nuova catena sega, essa tende ad allentarsi. Controllare di quando in quando la tensione della catena prima dell'uso.
• Una bassa tensione della catena potrebbe causare il suo distacco.
• L'installazione o la rimozione della catena devono essere eseguite in un luogo pulito, esente da polvere e simili.

FUNZIONAMENTO

Lubrificazione (Fig. 11)

La catena sega si lubrifica automaticamente quando l'utensile sta funzionando.

Controllare la quantità di olio restante nel serbatoio dell'olio attraverso la finestrella di ispezione olio.

Per rabboccare il serbatoio, togliere il tappo dall'apertura del serbatoio dell'olio. La capacità del serbatoio dell'olio è di 80 ml.

Dopo il rabbocco del serbatoio, avvitare sempre il tappo del serbatoio dell'olio in dotazione alla motosega.

ATTENZIONE:

- Quando si rabbocca la motosega con l'olio catena per la prima volta, oppure rabboccando il serbatoio dopo che si è svuotato completamente, aggiungere l'olio fino al bordo inferiore del bocchettone di riempimento. L'alimentazione dell'olio potrebbe altrimenti essere ostacolata.

• Come olio catena, usare esclusivamente l'olio per motoseghe Dolmar o un olio disponibile sul mercato.
• Non si devono mai usare oli contenenti polvere e particelle, o oli volatili.
• Per la potatura degli alberi, usare oli botanici. Gli oli minerali potrebbero danneggiare gli alberi.
• Durante la potatura degli alberi non si deve mai forzare la motosega.
• Prima di fare un taglio, accertarsi che il tappo del serbatoio dell'olio in dotazione sia avvitato in posizione.

Tenere la motosega lontana dall'albero. Avviarla e aspettare finché la lubrificazione della catena sega sia adeguata.

Far contattare il riparo punta/guida inferiore con il ramo da tagliare prima di accendere la motosega. Se si taglia senza che il riparo punta/guida inferiore faccia contatto con il ramo, la barra guida potrebbe ondeggiare causando un incidente all'operatore.

Segare il legno da tagliare spostando semplicemente in giù la motosega.

Potatura degli alberi

ATTENZIONE:

• Tenere tutte le parti del corpo lontane dalla motosega quando il motore gira.
• Tenere saldamente la motosega con entrambe le mani mentre il motore gira.
• Non cercare di raggiungere parti lontane. Mantenere sempre i piedi appoggiati saldamente restando bilanciati.

Far contattare il riparo punta/guida inferiore con il ramo da tagliare prima di accendere la motosega. Se si taglia senza che il riparo punta/guida inferiore faccia contatto con il ramo, la barra guida potrebbe ondeggiare causando un incidente all'operatore. (Fig. 12 e 13)

Per tagliare i rami grossi, fare prima un taglio poco profondo dal basso e finire poi di tagliare dall'alto. (Fig. 14) Se si cerca di tagliare i rami grossi dal basso, il ramo potrebbe abbassarsi incastrando la catena nel taglio. Se si cerca di tagliare i rami grossi dall'alto senza fare prima un taglio poco profondo dal basso, il ramo potrebbe spaccarsi. (Fig. 15)

Se non è possibile tagliare con un solo movimento:

Esercitare una leggera pressione sul manico, continuare a segare e tirare leggeermente indietro la motosega, inserire il cuneo un po' più in basso e finire di tagliare alzando il manico. (Fig. 16)

Trasporto della motosega (Fig. 17)

Prima di trasportare la motosega, rimuovere sempre la cartuccia batteria e coprire la barra di scorrimento con il fodero. Coprire inoltre la cartuccia batteria con il coperchio della batteria.

MANUTENZIONE

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e che la batteria sia stata rimossa prima dell'intervento di ispezione o manutenzione.
• Indossare sempre i guanti prima di eseguire qualsiasi ispezione o manutenzione.

Affilatura della catena

ATTENZIONE:

- Rimuovere sempre la cartuccia batteria e indossare i guanti di protezione quando si lavora con la catena.

Affilare la catena della sega se:

• Si produce una segatura farinosa quando si taglia il legno bagnato;
• La catena penetra nel legno con difficoltà, anche se vi si applica sopra una grande pressione;
• Il bordo di taglio è palesemente danneggiato;
• La motosega tira a destra o a sinistra nel legno. Ciò è causato da una affilatura irregolare della catena, oppure se la catena è danneggiata su un lato soltanto. (Fig. 18)

Affilare frequentemente la catena, ma rimuovere sol- tanto poco materiale ogni volta.

Per la normale riaffilatura sono generalmente sufficienti due o tre colpi di lima. Dopo che la catena è stata riaffilata diverse volte, farla affilare in una officina di riparazione DOLMAR specializzata.

Lima e modo di guidare la lima

• Per affilare la catena, usare una speciale lima rotonda per catene (accessorio opzionale) con un diametro di 4 mm. Le normali lime rotonde non sono adatte.
• La lima deve fare contatto con il materiale della catena soltanto durante la corsa in avanti. Sollevare la lima dal materiale durante la corsa di ritorno.
• Affilare per prima la lama più corta. La lunghezza di questa lama diventa la dimensione di calibro di tutte le altre lame della catena.
  • Guidare la lama come mostrato nella illustrazione. (Fig. 19)
• La lima può essere guidata più facilmente se si usa un portalima (accessorio). Sul portalima ci sono i segni per l'angolo corretto di affilatura di 30° (allineare i segni paralleli alla catena) e limita la profondità di penetrazione (a 4/5 del diametro della lima).

Guidare la lima come mostrato nella illustrazione. (Fig. 20)

• Dopo aver affilato la catena, controllare l'altezza del calibro di spessore usando l'attrezzo di calibro della catena (accessorio opzionale).
• Rimuovere tutto il materiale sporgente, per quanto piccolo, con una speciale lima piatta (accessorio opzionale).
• Arrotondare di nuovo la parte anteriore del calibro di spessore.
• Lavare via la polvere e le particelle dalla catena dopo aver regolato l'altezza del calibro di spessore.

Pulizia della barra di scorrimento (Fig. 21)

Le bave e la segatura si accumulano nella cava della barra di scorrimento, intasandola e ostacolando il flusso dell'olio. Togliere sempre le bave e la segatura dopo aver affilato o rimontato la catena.

Pulizia del filtro dell'olio sul foro di scarico dell'olio

Durante l'utilizzo, sul filtro dell'olio nel foro di scarico olio si potrebbero essere accumulate polvere o particelle. La polvere o le particelle sul filtro dell'olio potrebbero ostacolare il flusso di scarico dell'olio e causare una lubrificazione insufficiente dell'intera catena della sega. Se sulla parte superiore della barra guida si verifica una scarsa alimentazione dell'olio catena, pulire il filtro come segue.

Rimuovere la cartuccia batteria dall'utensile.

Rimuovere dall'utensile il coperchio rocchetto e la catena sega. (Vedere la sezione dal titolo "Installazione o rimozione della catena sega".)

Togliere il dado di spinta usando un cacciavite piatto con un albero sottile, o simile. (Fig. 22)

Estrarre il filtro dalla motosega e rimuovere da esso la polvere o particelle. Se il filtro è troppo sporco, sostituirlo con un altro nuovo. (Fig. 23)

Inserire la cartuccia batteria nell'utensile.

Schiacciare l'interruttore per far uscire la polvere o particelle dal foro di scarico olio scaricando l'olio catena.

(Fig. 24)

Rimuovere la cartuccia batteria dall'utensile.

Inserire il filtro dell'olio nel foro di scarico olio. Se il filtro è troppo sporco, sostituirlo con un altro nuovo. (Fig. 25)

Inserire il dado di spinta, con il suo lato corretto rivolto in alto come mostrato nella illustrazione, nel foro di scarico olio per fissare il filtro. Se il filtro non può essere fissato con un dado di spinta deformato, sostituire il dado di spinta con un altro nuovo. (Fig. 26)

Reinstallare sull'utensile il coperchio rocchetto e la catena sega.

Sostituzione del rocchetto (Fig. 27 e 28)

Prima di montare una nuova catena sega, controllare le condizioni del rocchetto.

ATTENZIONE:

- Un rocchetto usurato danneggia una nuova catena sega. In tal caso, far sostituire il rocchetto. Il rocchetto deve essere installato in modo che sia sempre rivolto come mostrato nella illustrazione.

Montare sempre un nuovo anello di blocco quando si sostituisce il rocchetto.

Sostituzione delle spazzole di carbone

(Fig. 29 e 30)

Rimuovere e controllare regolarmente le spazzole di carbone. Sostituirle quando sono usurate fino al segno del limite. Mantenere le spazzole di carbone pulite e libere di slittare nei portaspazzole. Entrambe le spazzole di carbone devono essere sostituite allo stesso tempo. Usare soltanto spazzole di carbone identiche.

Usare un cacciavite per rimuovere i tappi dei portaspazzole. Estrarre le spazzole di carbone usurate, inserire le nuove spazzole e fissare i tappi dei portaspazzole.

Immagazzinaggio

Pulire l'utensile prima di immagazzinarlo. Togliere dall'utensile tutti i trucioli e la segatura dopo aver rimosso il coperchio rocchetto. Dopo aver pulito l'utensile, farlo girare a vuoto per lubrificare la catena sega e la barra guida.

Coprire la barra guida con il fodero.

Togliere l'olio dal serbatoio per svuotarlo, e mettere la motosega con il tappo del serbatoio rivolto in alto.

Per mantenere la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Dolmar autorizzato.

ACCESSORI

ATTENZIONE:

- Questi accessori o attrezzi sono consigliati per l'uso con l'utensile Dolmar specificato in questo manuale. L'impiego di altri accessori o attrezzi può costituire un rischio di lesioni alle persone. Usare gli accessori soltanto per il loro scopo prefissato.

Per ottenere maggiori dettagli su questi accessori, rivolgersi a un Centro Assistenza Dolmar autorizzato.

• Vari tipi di batterie e caricatori genuini Dolmar
• Catena sega
• Fodero
• Barra guida completa
  • Lima

NEDERLANDS

DICHIARAZIONE DI CONFORMITÀ CON LE NORME DELLA COMUNITÀ EUROPEA

lo sottoscritto, Kato, con autorizzazione, dichiaro che le macchine DOLMAR,

Identificazione del modello UE No.:

M6 08 02 24243 083

AS-1812 sono conformi ai requisiti standard di sicurezza e salute delle pertinenti direttive UE: Direttiva per i macchinari UE 98/37/CE, Emissione del rumore 2000/14/EG, direttiva EMC UE.

I requisiti delle direttive UE sopra sono stati implementati principalmente sulla base degli standard seguenti: EN60745-2-13, EN 55014, ENISO11681. La procedura di valutazione della conformità 2000/14/EG è stata eseguita per l'Allegato V. Il livello di potenza del suono misurato (Lwa) è 92,7 dB(A). Il livello di potenza del suono garantito (Ld) è 95 dB(A). L'esame del tipo UE per 98/37/EG è stato eseguito da: TÜV Product Service GmbH, Zertifizierungsstelle, Ridlerstraße 31, D-80339 München.

Hamburg, CE2007

For DOLMAR GmbH

Tamiro Kishima

Managing Director

Rainer Bergfeld

Managing Director

Responsible manufacturer: Verantwortlicher Hersteller:

Fabricant responsible : Produttore responsabile:

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN

Authorized Representative in Europe: Autorisierte Vertretung in Europa:

Modello per l'Europa soltanto

Rumore

Il tipico livello di rumore pesato A determinato secondo EN60745-2-13:

Livello pressione sonora (LpA): 84,6 dB (A)

Incertezza (K): 2 dB (A)

Il livello di rumore durante il lavoro potrebbe superare gli 85 dB (A).

Indossare i paraorecchi.

Vibrazione

Il valore totale di vibrazione (somma vettore triassiale) determinato secondo EN60745-2-13:

Modalità di lavoro: taglio del legno

Emissione di vibrazione (a _h ): 4,3 m/s ^2

Incertezza (K): 1,5 m/s ^2

NEDERLANDS
