BRUGSANVISNING AS1812LGE DOLMAR

1 Tophåndtag

2 Akku

3 Kædehjulsdæksel

4 Frontkappe

5 S v æ r d

6 Næseanslag

7 Savkæde

8 D r e j e k n a p

9 Låseknap

10 Fronthåndtag

11 Afbryderknap

12 Kædedæksel

13 Fastgørelsespunkt til karabinhage eller reb

1 2 3

1

4 5

2

6 7

3

8 9 10

4

13 11 12

5

Nedenstående symboler er anvendt i forbindelse med denne maskine. Vær sikker på, at De har forstået symbolernes betydning, før maskinen anvendes.

Σύμβολα

Elværktøj må ikke bortskaffes som almindeligt affald!

I henhold til det europæiske direktiv 2002/96/EF om bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktøj indsamles separat og returneres til miljøgodkendt genindvinding.

Illustrationsoversigt

1	RøddeI	11 Fjeder	21 Skede (sværdbeskytter)
2	Kna p	12 Kædehjul	22 Trykmøtrik
3 Akku		13 Knast	23 Kærvskruetrækker
4 Låseknap		14 Krog	24 Filter
5 Afbryderknap		15 Hul	25 Låsering
6 Kædehjulsdæksel		16 Olietankhætte	26 Slutteskive
7 Dr e j e k na		7 Olieinspektionsrude	27 Slidmarkeringen
8 Skærende led		18 Olietankåbning	28 Kulholderdæksel
9 Sv æ r d		19 Næseanslag	29 Skruetrækker
10 Pil		20 Nedre del af sværdet

SPECIFICATIONER

Model AS-1812
Kædehastighed per minut (min ^-1 ) 5,0 m/s (300 m/min.)
Sværdlængde 115 mm
Savkæde	Type 25 AP
	Stigning 1/4”
	Antal drivled 42
Længde		422 mm
Nettovægt		2,5 kg
Mærkespænding		DC 18 V

• Ret til tekniske ændringer forbeholdes.
• Bemærk: Tekniske data kan variere fra land til land.

Tilsigtet anvendelse

Værktøjet er beregnet til skæring i tømmer og træstammer.

Sikkerhedsforskrifter

For Deres egen sikkerheds skyld bør De sætte Dem ind i sikkerhedsforskrifterne.

Sikkerhedsforskrifter for kædesaven:

LAD IKKE bekvemmelighed og fortrolighed med produktet (opnået gennem gentagen anvendelse) erstatte nøje overholdelse af sikkerhedsforskrifterne for kædesaven. Hvis denne maskine anvendes forkert eller på en sikkerhedsmæssig uforsvarlig måde, kan resultatet blive alvorlig tilskadekomst.

1. Hold alle kropsdele på god afstand af kædesaven, når den er i gang. Sørg for, inden kædesaven startes, at den ikke er i kontakt med noget. Et øjebliks uopmærksomhed under anvendelse af kædesaven kan bevirke, at Deres tøj eller kropsdele kommer i kontakt med savkæden.
2. Hold altid i kædesaven med højre hånd på det bageste håndtag og venstre hånd på det forreste håndtag. Hvis De holder i kædesaven med omvendt placering af hænderne, vil risikoen for tilskadekomst blive øget, hvorfor dette aldrig bør gøres.

3. Bær altid sikkerhedsbriller og høreværn. Anvendelse af yderligere beskyttelsesudstyr til hoved, hænder, ben og fødder anbefales. Fyldestgørende beskyttelsestøj vil reducere risikoen for tilskadekomst, som er forårsaget af flyvende afskær eller utilsigtet kontakt med savkæden.

4. Anvend ikke kædesaven i et træ. Anvendelse af kædesaven oppe i et træ kan resultere i tilskadekomst.

5. Oprethold altid et hensigtsmæssigt fodfæste og anvend kun kædesaven, når De står på en fast, sikker og plan flade. Glatte og ustabile flader, som for eksempel stiger, kan medføre at man mister balancen eller herredømmet over kædesaven.
6. Når man skærer en gren, der er spændt, skal man være på vagt mod tilbageslag. Når træfibrenes spænding udløses, kan den spændte gren ramme operatøren og/eller slynge kædesaven ud af kontrol.
7. Udvis den største forsigtighed, når De skærer krat og unge træer. Det tynde materiale kan blive fanget i kædesaven og blive slynget mod Dem eller slå Dem ud af balance.
8. Bær altid kædesaven i det forreste håndtag med kædesaven slukket og vendende bort fra kroppen. Når kædesaven transporteres eller lægges til opbevaring, skal sværdbeskytteren altid sættes på. Korrekt håndtering af saven vil reducere sandsynligheden for utilsigtet kontakt med den kørende savkæde.
9. Følg instruktionerne for smøring, kædespænding og udskiftning af ekstraudstyr. En fejlagtigt spændt eller smurt kæde kan enten knække, eller risikoen for tilbageslag kan øges.

10. Hold håndtagene tørre,rene og fri for olie og fedt. Fedtede, olieglatte håndtag er glatte og kan bevirke, at herredømmet over saven mistes.

11. Skær kun i træ. Anvend ikke kædesaven til andre formål end dem, den er beregnet til. Anvend for eksempel ikke kædesaven til at skære i plastic, murværk eller byggematerialer, som ikke er af træ. Anvendelse af kædesaven til andre formål end de tilsigtede kan resultere i farlige situationer.

12. Årsager til tilbageslag og hvordan operatøren kan forhindre det:

Tilbageslag kan opstå, hvis næsen eller spidsen af sværdet berører en genstand eller hvis træet lukker sammen og klemmer savkæden fast i snittet.

Spidskontakt kan i visse tilfælde forårsage en pludselig baglæns reaktion, hvorved sværdet trykkes op og tilbage mod operatøren.

Hvis savkæden klemmes fast langs sværdets over- side, kan sværdet blive presset hurtigt tilbage mod operatøren.

Begge disse reaktioner kan bevirke, at De mister herredømmet over saven, hvilket kan resultere i alvorlig tilskadekomst. Stol ikke udelukkende på de sikkerhedsanordninger, som er indbygget i saven. Som bruger af en kædesav, bør De tage adskillige forholdsregler for at forhindre, at ulykker og tilskadekomst opstår under skærearbejdet.

Tilbageslag er et resultat af misbrug og/eller forkert anvendelse af saven eller ukorrekte forhold og kan undgås ved at de herunder anviste sikkerhedsforskrifter overholdes:

- Hold godt fast i saven med tommelfingre og de andre fingre omkring savens håndtag og med begge hænder på saven, således at tilbageslag modvirkes. Tilbageslag kan forhindres af operatøren, hvis de rigtige forholdsregler tages. Slip ikke kædesaven.

- Ræk ikke over og skær ikke over skulderhøjde. Dette bidrager til at forebygge utilsigtet spidskontakt og muliggør en bedre beherskelse af kædesaven i uventede situationer.

- Anvend udelukkende udskiftningssværd og - kæder, som er specificeret af fabrikanten. Forkerte udskiftningssværd og udskiftningskæder kan medføre brud på kæden og/eller tilbageslag.

- Følg fabrikantens anvisninger for skærpelse og vedligeholdelse af kædesaven. Mindskning af dybdemålerhøjden kan føre til øget tilbageslag.

YDERLIGERE SIKKERHEDSREGLER

1. Læs brugsanvisningen for at gøre Dem bekendt med anvendelse af kædesaven.

2. Sørg for at få instruktion om, hvordan kædesaven anvendes, inden den tages ibrug for første gang. Hvis dette ikke er muligt, bør De i det mindste øve Dem i at skære rundt tømmer på en buk, inden arbejdet påbegyndes.

3. Kædesaven må ikke anvendes af børn eller unge mennesker under 18 år. Unge mennesker over 16 år kan undtages fra denne regel, hvis de har fået undervisning under opsyn af en ekspert.

4. Anvendelse af en kædesav kræver et højt koncentrationsniveau. Anvend derfor ikke saven, hvis De ikke føler Dem i form og ikke er rask. Udfør alt arbejde roligt og omhyggeligt.

5. Anvend aldrig saven under indflydelse af alkohol, stoffer eller medicin.

Korrekt anvendelse

1. Kædesaven er kun beregnet til skæring af træ. Anvend den ikke til for eksempel at skære i plastic eller porøs beton.
2. Anvend kun kædesaven til arbejde, som er beskrevet i denne brugsanvisning. Anvend den ikke til for eksempel at klippe hække eller lignende formål.
3. Kædesaven må ikke anvendes til skovarbejde, f.eks. fældning og afgrening af stående træer. Kædesavens kabel giver ikke operatøren den mobilitet og sikkerhed, som kræves til den slags arbejde.
4. Kædesaven er ikke beregnet til kommerciel anvendelse.
5. Overbelast ikke kædesaven.

Personligt beskyttelsesudstyr

1. Beklædningen skal være kropsnær, men må ikke hæmme mobiliteten.

2. Anvend nedennævnte beskyttelsestøj under arbejdet:

3. En testet sikkerhedshjelm, hvis faldende grene eller lignende udgør en fare under arbejdet

4. En ansigtsmaske eller sikkerhedsbriller
5. Passende høreværn (øreklapper, brugertilpassede eller formbare ørepropper). Oktavbånd-analyse på anmodning.
6. Kraftige sikkerhedshandsker af læder
7. Lange benklæder, som er lavet af stærkt stof
8. Beskyttende overalls af skæresikkert stof
9. Sikkerhedssko eller sikkerhedsstøvler med skridsikre såler, stålsnuder og skæresikker foring
10. En beskyttelsesmaske, når der udføres arbejde, som frembringer støv (f.eks. når der saves i tørt træ).

Sikkerhed under arbejdet

1. Anvend ikke kædesaven i nærheden af brændbart støv eller brændbare gasser, da motoren frembringer gnister og udgør en risko for eksplosion.
2. Udfør altid arbejdet på et fast underlag og med et godt fodfæste. Vær særlig opmærksom på forhindringer (f.eks. kablet) på arbejdsområdet. Vær særlig forsigtig, hvis is, sne, nyligt afskæret træ eller bark gør overfladen glat. Stå ikke på stiger eller træer, når saven anvendes.
3. Vær særlig påpasselig, hvis arbejdet udføres på en skråning, da rullende træstammer og grene kan udgøre en potentiel fare.
4. Rengør det område, der skal skæres, for fremmedlegemer som for eksempel sand, søm, ståltråd etc. Fremmedlegemer kan øve skade på sværdet og kæden og kan føre til farlige tilbageslag.
5. Vær særlig påpasselig, når De skærer på steder, hvor der er trådhegn. Skær ikke ind i hegnet, da saven i så fald kan slå tilbage.

6. Skær ikke ned i jorden.

7. Skær træstykker enkeltvis, ikke flere ad gangen eller stakkevis.

8. Undlad at anvende saven til at skære tynde grene, da disse kan vikle sig ind i kædesaven. Det kan være farligt at tabe fodfæstet.
9. Anvend en sikker understøttelsesanordning (buk), när De skærer tømmer.
10. Anvend ikke kædesaven til at frigøre eller bortfjerne træstykker eller andre genstande.

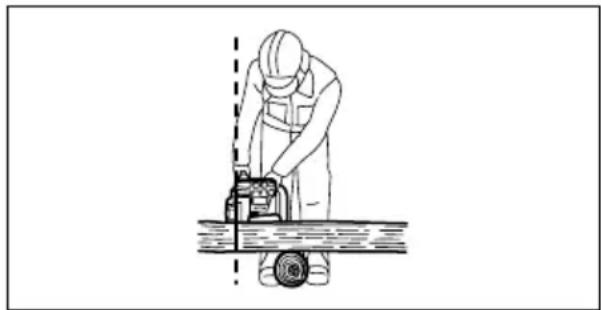

11. Før kædesaven således, at ingen kropsdele befinder sig inden for savkædens udvidede bane (se illustrati- onen).

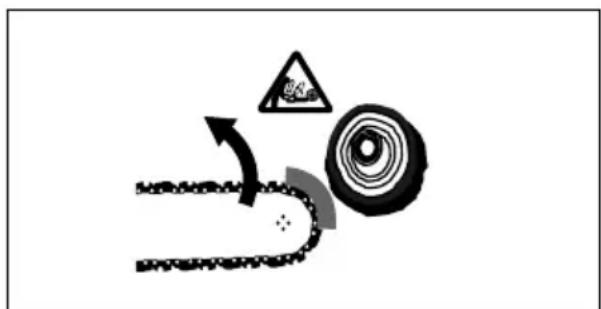

1. Der kan opstå farlige tilbageslag under anvendelse af kædesaven. Tilbageslag opstår, hvis spidsen af sværdet (specielt den øverste del) kommer i berøring med træ eller en anden fast genstand. Dette får kædesaven til at skifte retning mod operatøren.

1. lagttag følgende, så tilbageslag undgås:

2. Begynd aldrig en skæring med spidsen af sværdet.

3. Anvend aldrig spidsen af svædet til skæring. Vær særlig forsigtig, når De fortsætter med skæringer, som allerede er startet.
4. Start skæringen, mens kæden kører.
5. Sørg altid for at kædesaven er korrekt skærpet. Det er særligt vigtigt, at dybdemåleren er indstillet til den korrekte højde (se "Skærpelse af kæden" angående detaljer).
6. Skær aldrig gennem flere grene ad gangen.
7. Ved afgrening skal man være påpasselig med at forhindre, at sværdet kommer i berøring med andre grene.
8. Ved afkortning skal man holde sig på afstand af tilstødende stammer. Se altid på sværdspidsen.
9. Anvend en buk.

1. Bær altid kædesaven i det forreste håndtag med sværdet rettet bagud.
2. Opbevar kædesaven i et sikkert, tørt og aflåst rum, hvor børn ikke kan få fat i den. Opbevar ikke kædesaven udendørs.

GEM DISSE FORSKRIFTER.

ADVARSEL:

MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade.

VIGTIGE SIKKEHEDSFORSKRIFTER FOR OPLADER & BATTERIPATRON

1. Læs alle instruktioner og advarselsmærkater på (1) batteriopladeren, (2) batteriet og (3) produktet, som anvender batterier.
2. Lad være med at skille batteripatronen ad.
3. Hold straks op med at anvende opladeren, hvis brugstiden er blevet stærkt afkortet. Fortsat anvendelse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion.
4. Hvis du har fået batterielektrolyt i øjnene, skal du straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan resultatet blive, at du mister synet.
5. Vær påpasselig med ikke at komme til at kortslutte batteripatronen:

(1) Rør ikke ved terminalerne med noget ledende materiale.
(2) Undgå at opbevare batteripatronen i en beholder sammen med andre genstande af metal, som for eksempel søm, mønter og lignende.
(3) Udsæt ikke batteripatronen for vand eller regn.

Kortslutning af batteriet kan være årsag til en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog maskinstop.

1. Opbevar ikke værktøj og batteripatronen på et sted, hvor temperaturen kan nå eller overstige 50°C.
2. Lad være med at brænde batteriet, selv ikke i tilfælde, hvor det har lidt alvorlig skade eller er fuldstændig udtjent. Batteripatronen kan eksplodere, hvis man forsøger at brænde den.
3. Lad være med at brænde batteriet eller udsætte det for stød.

GEM DENNE BRUGSANVISNING.

Tips til opnåelse af maksimal batterilevetid

1. Oplad altid batteripatronen, inden den er helt afladet. Stop altid værktøj og oplad batteripatronen, hvis det bemærkes, at maskineffekten er dalende.
2. Genoplad aldrig en fuldt opladet batteripatron. Overopladning vil afkorte batteriets levetid.
3. Oplad batteripatronen ved stuetemperatur ved 10°C – 40°C. Lad altid en varm batteripatron få tid til at køle af, inden den oplades.

FUNKTIONSBESKRIVELSE

ADVARSEL:

- Sørg altid for at værktøjet er slukket, og at akkuen er taget ud, før der udføres justering eller kontrol af funktioner på værktøj.

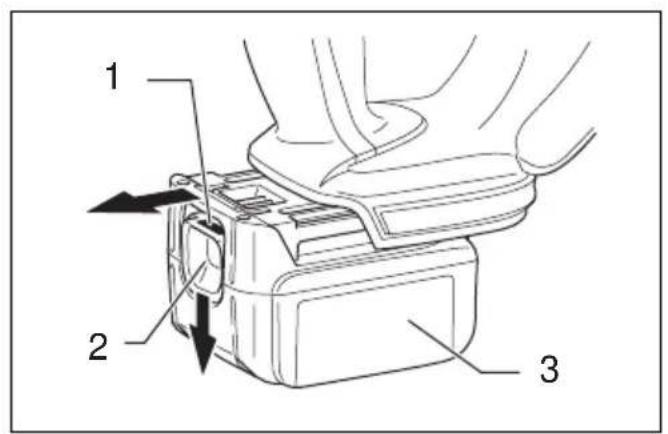

Montering og afmontering af akku (Fig. 1)

• Kontrollér altid at værktøj er slået fra før akkuen monteres eller afmonteres.
• Akkuen fjernes ved at man trækker den ud af værktøjet, mens man skyder knappen foran på akkuen i stilling.
• Isæt akkuen ved at rette dens tunge ind efter rillen i huset. Skyd derefter akkuen helt ind, til den låser på plads med et lille klik. Hvis den røde del på oversiden af knappen er synlig, er akkuen ikke låst korrekt. Skyd akkuen helt ind, indtil den røde del ikke er synlig. Hvis akkuen ikke sættes i på denne måde, kan den ved et uheld falde ud af værktøjet, og eventuelt forvolde personskade på Dem selv eller andre.
• Brug aldrig magt når akkuen sættes i. Hvis ikke akkuen glider i uden besvær, er det fordi den vender forkert.

Afbryderknapbetjening (Fig. 2)

ADVARSEL:

- Før akkuen sættes i værktøjet, bør De altid kontrollere, at afbryderknappen fungerer korrekt og returnerer til "OFF" positionen, når den slippes.

For at forhindre utilsigtet indtrykning af afbryderknappen er værktøj forsynet med en låseknap.

For at starte værktøjet trykkes låseknappen ind, hvorefter der trykkes på afbryderknappen. Slip afbryderknappen for at standse.

Montering og afmontering af savkæde

ADVARSEL:

• Kontrollér altid, at værktøjet er slået fra, og at akkuen er fjernet, før De monterer eller afmonterer savkæden.
• Bær altid beskyttelseshandsker, når De monterer eller afmonterer savkæden.
• Anvend kun savkæden og sværdet med en sværdspids, som er beregnet til denne kædesav (se uddraget af reservedelslisten).
• For at forhindre tilbageslag må man ikke fjerne sværdspidsen eller skifte sværdet ud med et uden spids.

Løsn skruen ved at dreje drejeknappen i retningen mod uret, indtil kædehjulsdækslet går af. (Fig. 3)

Tag kædehjulsdækslet af.

Fjern savkæden og sværdet fra værktøjet.

Sæt den ene ende af savkæden på toppen af sværdet.

Sæt på dette tidspunkt savkæden på som vist på illustrationen, da den drejer i retningen vist med pilen. (Fig. 4)

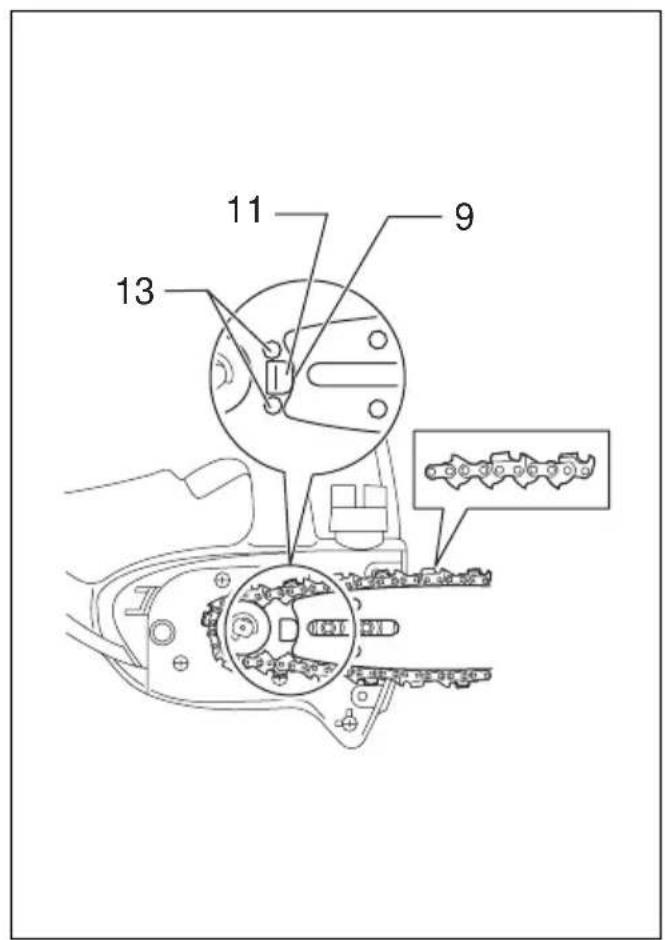

Anbring savkæden således, at fjederen og knasten befinder sig inden i den, og sæt den anden ende af savkæden omkring kædehjulet som vist på illustrationen. (Fig. 5)

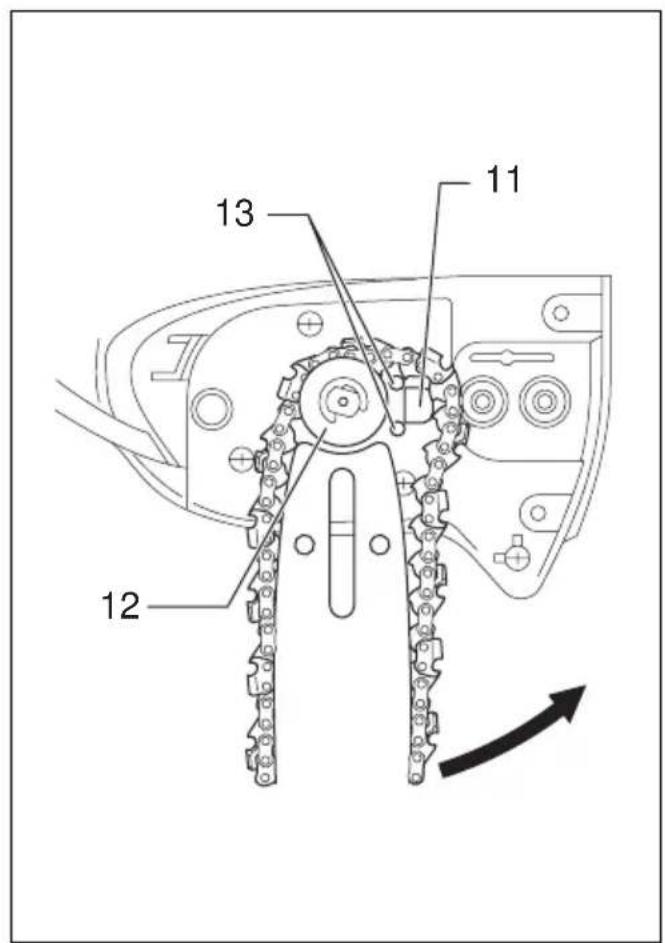

Drej sværdet i retningen mod uret og anbring det samtidigt således, at enden af sværdet kontakter fjederen. (Fig. 6)

Sæt krogen på kædehjulsdækslet ind i hullet i værktøjet og anbring derefter kædehjulsdækslet på værktøjet. (Fig. 7)

Drej drejeknappen i retningen med uret for at stramme skruen godt til. (Fig. 8)

Indstilling af kædesavens spænding (Fig. 9 og 10)

Hvis skruen blot løsnes en smule, kan savkædens spænding indstilles.

Stram skruen godt til, när indstillingen er udført.

ADVARSEL:

• Lige efter at den nye savkæde er monteret, vil den i et stykke tid have tendens til at blive løs. Kontroller derfor af og til savkædens spænding inden brugen.
• Hvis savkædens spænding er lav, kan den blive fejlplaceret.
• Installation og aftagning af savkæden bør udføres på et ryddeligt sted, sov er fri for savsmuld og lignende.

ANVENDELSE

Smøring (Fig. 11)

Savkæden smøres automatisk, när værktøjet er ibrug.

Kontroller mængden af tilbageværende olie i olietanken gennem olieinspektionsruden.

For at fylde tanken op, skal man tage hætten af olietankåbningen. Olietankens kapacitet er 80 ml.

Når tanken er fyldt op, skal man altid skrue den medfølgende olietankhætte på kædesaven.

ADVARSEL:

• Når kædesaven for første gang fyldes op med kædeolie, eller tanken fyldes op igen, efter at den er blevet helt tom, skal der påfyldes olie op til bundkanten af påfyldningsstudsen. Hvis dette ikke gøres, kan olieforsyningen blive mangelfuld.
• Mht. savkædeolie, skal der udelukkende anvendes olie beregnet til Dolmar-kædesave eller olie, som fås i handelen.
• Anvend aldrig olie, som indeholder snavs og partikler eller flygtig olie.
• Ved beskæring af træer skal der anvendes planteolie. Anvendelse af mineralsk olie kan skade træerne.
• Pres aldrig kædesaven under beskæring af træer.
• Bekræft, inden skæringen påbebyndes, at den medføl-gende olietankhætte er skruet på plads.

Hold kædesaven væk fra træet. Start den og vent, indtil smøremidlet på saven er tilstrækkeligt.

Bring næseanslag/den nedre del af sværdet i kontakt med den gren, som skal skæres, inden De tænder for saven. Skæring uden at næseanslag/det nedre del af sværdet er i kontakt med grenen, kan bevirke, at sværdet kaster sig med tilskadekomst af operatøren som resultat.

Sav i det træ, der skal skæres, ved blot at føre saven nedad.

Beskæring af træer

ADVARSEL:

• Hold alle kropsdele væk fra savkæden, når motoren er i gang.
• Hold fast på saven med begge hænder, när motoren kører.
• Stræk ikke armene for langt ud. Sørg hele tiden for sikkert fodfæste og balance.

Bring næseanslag/den nedre del af sværdet i kontakt med den gren, som skal skæres, inden De tænder for saven.

Hvis man skærer uden at bringe næseanslag/den nedre del af sværdet i kontakt med grenen, kan dette bevirke, at sværdet kaster sig med tilskadekomst af operatøren som resultat. (Fig. 12 og 13)

Når der saves tykke grene, skal der først laves en lille undersavning, hvorefter der færdigsaves ovenfra. (Fig. 14)

Hvis man forsøger at save tykke grene nedenfra, kan grenen brække nedad og klemme fast om sværdet. Hvis man forsøger at save tykke grene ovenfra uden at lave en lille undersavning, vil grenen flække. (Fig. 15)

Hivs man ikke kan save igennem emnet i et snit:

Sav med et let tryk samtidig med at saven trækkes lidt tilbage, sværdspidsen skærer sig lidt nedad og snittet færdiggøres ved at håndtaget løftes opad. (Fig. 16)

Fjern altid akkuen og dæk sværdet med skeden, før værktøj bæres. Tildæk også akkuen med akkudækslet.

VEDLIGEHOLDELSE

ADVARSEL:

• Sørg altid for at værktøj er slukket, og at akkuen er taget ud, før der udføres eftersyn eller vedligeholdelse på værktøj.
• Bær altid beskyttelseshandsker, när der udføres efter-syn eller vedligeholdelse.

Skærpning af savkæden

ADVARSEL:

- Tag altid akkuen ud og brug sikkerhedshandsker, när De udfører arbejde på savkæden.

Skærp savkæden, hvis:

• der frembringes melet savsmuld, når der skæres i fugtigt træ.
• kæden kun gennemskærer træet med besvær, selv hvis der anvendes et kraftigt tryk,
• skærekanten er klart ødelagt,
• saven trækker til venstre eller højre i træet. Årsagen til dette fænomen er uensartet skærpning af savkæden eller beskadigelse af kun den ene side. (Fig. 18)

Skærp savkæden hyppigt, men fjern kun en smule materiale hver gang.

To eller tre strøg med en fil er sædvanligvis tilstrækkeligt til at udføre en almindelig skærpning. Når savkæden er blevet skærpet adskillige gange, skal den skærpes af en Dolmar-butik med speciale i reparationer.

Fil og korrekt anvendelse af fil

• Anvend en speciel rund fil (ekstraudstyr) til savkæder med en diameter på 4 mm til at skærpe kæden. Almindelige runde filer er ikke egnede.
• Filen bør kun være i kontakt med materialet ved fremadstrøget. Hæv filen fra materialet ved returstrøget.
• Skærp det korteste skærende led først. Længden af dette skærende led er så måledimensionen for alle andre skærende led på kædesaven.
• Før filen som vist på illustrationen. (Fig. 19)
• Det er nemmere at føre filen, hvis en filholder (ekstraudstyr) anvendes. Filholderen har afmærkninger til den korrekte skærpningsvinkel på 30° (sæt afmærkningerne parallelt med savkæden) og begrænser dybden af gennemskæringen (til 4/5 af fildiameteren).

Før filen som vist på illustrationen. (Fig. 20)

• Kontroller, när kæden er skærpet, højden af dybdemåleren ved hjælp af kædemålerværktøjet (ekstraudstyr).
• Fjern alt fremspringende materiale, hvor småt det end måtte være, ved hjælp af en speciel flad fil (ekstraudstyr).
• Afrund forsiden af dybdemåleren igen.
• Skyl snavs og partikler bort fra savkæden, når dybde-målerens højde er indstillet.

Rengøring af sværd (Fig. 21)

Spåner og savsmuld samler sig i sværdrillen, tilstopper den og vanskeliggør oliestrømningen. Fjern altid spåner og savsmuld, når savkæden hvæsses eller udskiftes.

Rengøring af oliefilteret ved olieudløbshullet

Små støv- og andre partikler kan samle sig i oliefilteret ved olieudløbshullet under arbejdet.

Små støv- og andre partikler, som får lov til at samle sig i oliefilteret, kan forringe olieudløbsstrømmen og medføre en utilstrækkelig smøring af hele savkæden.

Rengør filteret som vist herunder, hvis oliestrømmen er for svag ved toppen af sværdet.

Tag akkuen ud af værktøjet.

Fjern kædehjulsdækslet og savkæden fra værktøjet. (Se ansnittet "Montering og afmontering af savkæden").

Fjern trykmøtrikken ved hjælp af en kærvskruetrækker med et smalt skaft eller lignende. (Fig. 22)

Tag filteret ud af kædesaven og fjern små støv- og andre partikler fra det. Hvis filteret er for snavset, skal det skiftes ud med et nyt. (Fig. 23)

Sæt akkuen i værktøjet.

Tryk på afbryderknappen for at fjerne akkumulerede støv- og andre partikler bort fra olieudløbshullet ved at lade kædeolie flyde ud. (Fig. 24)

Tag akkuen ud af værktøjet.

Sæt det rengjorte oliefilter i olieudløbshullet. Hvis filteret er for snavset, skal det skiftes ud med et nyt. (Fig. 25)

Sæt trykmøtrikken med den rigtige side opad som vist på illustrationen i olieudløbshullet for at fastgøre filteret. Hvis filteret ikke kan fastgøres med en fejlformet trykmøtrik, skal trykmøtrikken skiftes ud med en ny. (Fig. 26)

Monter kædehjulsdækslet og savkæden på værktøjet igen.

Udskiftning af kædehjulet (Fig. 27 og 28)

Kontroller kædehjulets tilstand, inden en ny savkæde monteres.

ADVARSEL:

- Et udtjent kædehjul vil beskadige en ny savkæde. I sådant et tilfælde skal kædehjulet skiftes ud med et nyt. Kædehjulet skal monteres således, at det altid vender som vist på illustrationen.

Sæt altid den nye låsering på, när kædehjulet skiftes ud.

Udskiftning af kul (Fig. 29 og 30)

Udtag og efterse kullene med regelmæssige mellemrum. Udskift kullene, når de er slidt ned til slidmarkeringen. Hold kullene rene og i stand til frit at glide ind i holderne. Begge kul skal udskiftes parvist samtidigt. Anvend kun identiske kulbørster.

Benyt en skruetrækker til at afmontere kulholderdækslerne. Tag de slidte kul ud, isæt de nye og fastgør derefter kulholderdækslerne.

Opbevaring af værktøj

Rengør værktøjet, inden den lægges til opbevaring. Fjern alle savspåner fra værktøjet, efter at kædehjuldækslet er taget af. Når værktøjet er rengjort, skal den køres uden belastning for at smøre savkæden og sværdet.

Dæk sværdet med skeden.

Fjern olie fra olietanken for at tømme den, og anbring kædesaven med tankhætten opad.

For at opretholde produktets SIKKERHED og PÅLIDE-LIGHED, må istandsættelse, vedligeholdelse eller justering kun udføres af et autoriseret Dolmar Servicecenter.

TILBEH∅R

ADVARSEL:

- Det følgende tilbehør og ekstraudstyr er anbefalet til brug med Deres Dolmar maskine, der er beskrevet i denne brugsanvisning. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for person-skade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formål.

Hvis De har behov for yderligere detaljer om dette tilbehør, bedes De kontakte Deres lokale Dolmar Servicecenter.

• Forskellige typer originale Dolmar-akkuer og opladere
  • Savkæde
• Skede
• Komplet sværd
  • Fil

ΕΛΛΗΝΙΚΑ

AS-1812 er i overensstemmelse med standardsikkerheden og helbredskravene i de relevante EU-retningslinjer: EU-retningslinjer for maskiner 98/37/EC, støj-emission 2000/14/EG, EU EMC retningslinjer. Kravene i ovenstående EU-retningslinjer iværksattes hovedsageligt på basis af de følgende standarder: EN60745-2-13, EN 55014, ENISO11681. Proceduren for konformitetsfastsættelse 2000/14/EG udførtes pr. Annex V. Det målte lydtryksniveau (Lwa) er 92,7 dB(A). Det garanterede lydtryksniveau (Ld) er 95 dB(A). EU-typeundersøgelse pr. 98/37/EG udførtes af TÜV Product Service GmbH, Zertifizierungsstelle, Ridlerstrasse 31, D-80339 München.

Hamburg, CE2007

For DOLMAR GmbH

Tamiro Kishima

Managing Director

Rainer Bergfeld

Managing Director

Det typiske A-vægtede støjniveau bestemt i

overensstemmelse med EN60745-2-13:

Lydtryksniveau ( L_pA ): 84,6 dB (A)

Usikkerhed (K): 2 dB (A)

Støjniveauet under arbejde kan overstige 85 dB (A).

Bær høreværn.

Vibration

Vibrations totalværdi (tre-aksial vektorsum) bestemt i

overensstemmelse med EN60745-2-13:

Arbejdsformål : skæring af træ

Vibrationsafgivelse ( a_h ): 4,3 m/s ^2

Usikkerhed (K): 1,5 m/s²

ΕΛΛΗΝΙΚΑ

ΓιαΜοντέλα AS-1812
