MANUAL DE USUARIO AS1812LGE DOLMAR

E Motosierra a batería Manual de instrucciones

1 Empuñadura principal

2 Cartucho de batería

3 Cubierta del piñón

4 Protector de la mano delantera

5 Placa de guía

6 Guía de la punta de la sierra

7 Cadena de sierra

8 Perilla

9 Botón de seguro

10 Empuñadura delantera

11 Gatillo interruptor

12 Cubierta de la cadena

13 Punto de sujeción de mosquetón o cuerda

PORTUGUÊS

A continuación se muestran los símbolos utilizados con esta herramienta. Asegúrese de que entiende su significado antes de usarla.

Símbolos

□ Sólo para países de la Unión Europea

¡No deseche los aparatos eléctricos junto con los residuos domésticos!

De conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, los aparatos eléctricos cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

Explicación de los dibujos

1 Parte roja	11 Resorte	21 Funda (cubierta de la cadena)
2 B o t ó n	12 Piñón	22 Tuerca de empuje
3 Cartucho de batería	13 Bulón	23 Destornillador de punta ranurada
4 Botón de seguro	14 Gancho
5 Gatillo interruptor	15 Agujero	24 Filtro
6 Cubierta del piñón	16 Tapón del depósito de aceite	25 Anillo de bloqueo
7 Perilla	17 Ventanilla de inspección del aceite	26 Arandela
8 Cuchilla		27 Marca límite
9 Placa de guía	18 Abertura del depósito de aceite	28 Tapón portaescobillas
10 Flecha	19 Protector de la punta	29 Destornillador
	20 Guía inferior

ESPECIFICACIONES

Modelo AS-1812
Velocidad de la sierra por minuto (min ^-1 ) 5,0 m/s (300 m/min.)
Longitud de la placa de guía 115 mm
Cadena de sierra	Tipo 25 AP
	Paso 1/4”
	N.° de eslabones de arrastre 42
Longitud total		422 mm
Peso neto		2,5 kg
Tensión nominal		DC 18 V

- Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.

- Nota: Las especificaciones pueden ser diferentes de país a país.

Uso previsto

La herramienta ha sido prevista para talar árboles y cortar troncos.

Sugerencias de seguridad

Para su propia seguridad, consulte las instrucciones de seguridad incluidas.

Advertencias de seguridad para la sierra de cadena:

NO deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para la sierra de cadena. Si utiliza esta herramienta de forma no segura o incorrecta, podrá sufrir graves heridas personales.

1. Mantenga todas las partes del cuerpo alejadas de la cadena de la sierra cuando esté siendo utilizada la sierra de cadena. Antes de poner en marcha la sierra de cadena, asegúrese de que la cadena de la sierra no está en contacto con nada. Un momento de desatención mientras se están utilizando sierras de cadena puede dar lugar a que la cadena de la sierra se enrede en sus ropas o cuerpo.

2. Sujete siempre la sierra de cadena con la mano derecha en el asidero trasero y la mano izquierda en el asidero delantero. Si sujeta la sierra de cadena con las manos al contrario aumentará el riesgo de producirse heridas personales y por ello nunca deberá hacerse.

3. Póngase gafas de seguridad y protección para los oídos. También es recomendable utilizar equipo protector para la cabeza, las manos, las piernas y los pies. La ropa de protección adecuada reducirá las heridas personales debidas a los restos que salen despedidos o al contacto accidental con la cadena de la sierra.

4. No utilice la sierra de cadena subido a un árbol. La utilización de una sierra de cadena mientras está subido en un árbol puede resultar en heridas personales.

5. Mantenga siempre los pies sobre suelo adecuado y utilice la sierra de cadena solamente cuando esté sobre una superficie fija, segura y nivelada. Las superficies resbaladizas e inestables tales como escaleras de mano pueden ocasionar una perdida del equilibrio o del control de la sierra de cadena.

6. Cuando corte una rama que esté bajo tensión, manténgase alerta por si retrocede de repente. Cuando se libera la tensión en las fibras de madera la rama bajo tensión puede golpear al operario y/o descontrolar la sierra de cadena.

7. Extreme las precauciones cuando corte maleza y árboles jóvenes. El material delgado puede engancharse en la cadena de la sierra y producir un latigazo hacia usted o hacerle perder el equilibrio.

8. Transporte la sierra de cadena agarrándola por la empuñadura delantera teniéndola apagada y alejada de su cuerpo. Cuando transporte o alma-cene la sierra de cadena, coloque siempre la cubierta de la placa de guía. Un manejo correcto de la sierra de cadena reducirá la posibilidad de un contacto accidental con la cadena de la sierra.

9. Siga las instrucciones para lubricar, tensar la cadena y cambiar los accesorios. Una cadena tensada o lubricada incorrectamente podrá romperse o aumentar la probabilidad de que se produzca un retroceso brusco.

10. Mantenga las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras grasientas o aceitosas son resbaladizas y pueden ocasionar la pérdida del control.

11. Corte madera solamente. No utilice la sierra de cadena con fines para los que no ha sido prevista. Por ejemplo: No utilice la sierra de cadena para cortar plástico, mampostería ni materiales de construcción que no sean de madera. La utilización de la sierra de cadena para operaciones distintas de las previstas podrá ponerle en una situación peligrosa.

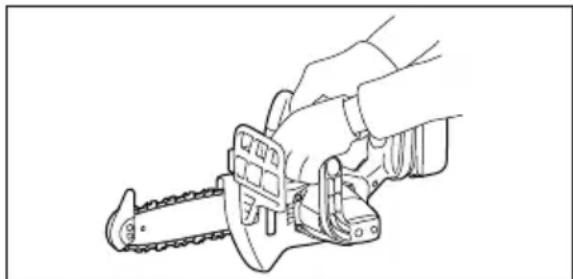

12. Causas y prevención de retrocesos bruscos:

El retroceso brusco podrá ocurrir cuando el morro o la punta de la placa de guía toca un objeto, o cuando la madera se cierra y aprisiona la cadena de la sierra en la hendidura del corte.

El contacto de la punta puede ocasionar en algunos casos una reacción brusca hacia atrás, golpeando la placa de guía hacia arriba y hacia atrás en dirección del operario.

El aprisionamiento de la cadena de la sierra a lo largo de la parte superior de la placa de guía puede empujar la placa de guía rápidamente hacia atrás en dirección del operario.

Cualquiera de estas reacciones puede hacerle perder el control de la sierra y resultar en heridas personales de gravedad. No dependa exclusivamente de los dispositivos de seguridad incorporados en la sierra. Como usuario de una sierra de cadena, deberá tomar varias medidas para mantener sus tareas de corte libres de accidentes o heridas.

Los retrocesos bruscos se deben a un mal uso de la herramienta y/o a procedimientos o condiciones de trabajo incorrectos y pueden evitarse tomando las precauciones indicadas a continuación:

- Mantenga la sierra de cadena sujetada firmemente, con los pulgares y los dedos rodeando las empuñaduras, con ambas manos en la sierra y posicionando su cuerpo y brazos de forma que pueda resistir las fuerzas del retroceso brusco. El operario puede controlar las fuerzas del retroceso brusco tomando las precauciones apropiadas. No suelte la sierra de cadena.

- No corte donde no llegue ni a una altura superior a la de sus hombros. Esto le ayudará a evitar que la punta toque algo sin querer y le permitirá controlar mejor la sierra de cadena en situaciones inesperadas.

- Utilice solamente placas y cadenas de repuesto especificadas por el fabricante. Las barras y cadenas de repuesto incorrectas pueden ocasionar la rotura de la cadena y/o retrocesos bruscos.

- Siga las instrucciones de afilado y mantenimiento del fabricante para la cadena de la sierra. La disminución de la altura del calibre de profundidad puede ocasionar un aumento de los retrocesos bruscos.

NORMAS DE SEGURIDAD ADICIONALES

1. Lea el manual de instrucciones para familiarizarse con la operación de la sierra de cadena.
2. Antes de utilizar la sierra de cadena por primera vez, haga que alguien le dé instrucciones sobre su operación. Si esto no es posible, por lo menos practique cortando madera redonda en un caballete antes de empezar a trabajar.
3. La sierra de cadena no deberá ser utilizada por niños ni personas jóvenes menores de 18 años de edad. Las personas jóvenes de más de 16 años de edad podrán estar exentas de esta restricción si están recibiendo aprendizaje bajo supervisión de un experto.
4. El trabajo con la sierra de cadena requiere un alto nivel de concentración. No trabaje con la sierra si no se siente en forma y bien. Realice todo el trabajo con calma y cuidado.
5. No trabaje nunca bajo la influencia de alcohol, drogas o medicamentos.

Uso apropiado

1. La sierra de cadena ha sido prevista para cortar madera solamente. No la utilice, por ejemplo, para cortar plástico o cemento poroso.
2. Utilice la sierra de cadena solamente para operaciones descritas en este manual de instrucciones. No la utilice, por ejemplo, para recortar cercos de setos o para fines similares.
3. La sierra de cadena no deberá ser utilizada para trabajos forestales, es decir, para talar y cortar ramas que estén en pie. El cable de la sierra de cadena no ofrece al operario la movilidad y seguridad requeridas para tales trabajos.
4. La sierra de cadena no ha sido prevista para uso comercial.
5. No sobrecargue la sierra de cadena.

Equipo de protección personal

1. La ropa deberá ser ajustada, pero no deberá obstruir la movilidad.

2. Póngase la ropa de protección siguiente durante el trabajo:

3. Un casco de seguridad homologado, si hay peligro de que caigan ramas o similar.

4. Una mascara facial o gafas de seguridad;
5. Protección para oídos apropiada (orejeras, tapones de oídos personalizados o moldeables). Análisis de marca en octava a petición.
6. Guantes de seguridad de cuero sólido.

7. Pantalones largos fabricados con fibra fuerte;

8. Pantalones con peto de protección de tejido resistente a los cortes;

9. Zapatos o botas de seguridad con suela antideslizante, puntera de acero, y forro de tejido resistente a los cortes;
10. Una máscara respiratoria, cuando se realicen trabajos que produzcan polvo (por ejemplo, aserrado de madera seca).

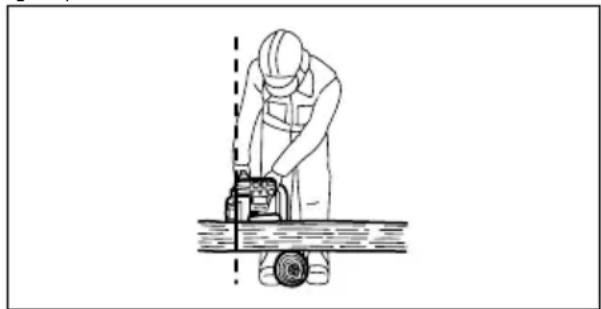

Prácticas de trabajo seguras

1. No utilice la sierra de cadena cerca de polvo o gases inflamables, porque el motor genera chispas y presenta un riesgo de explosión.
2. Trabaje solamente sobre suelo firme y buena estabilidad. Preste particular atención a obstáculos (por ejemplo, el cable) en el área de trabajo. Tenga cuidado especial donde la humedad, el hielo, la nieve, madera recién cortada o corteza puedan hacer que las superficies resulten resbaladizas. No se suba a escaleras de mano o árboles cuando utilice la sierra.
3. Tenga cuidado especial cuando trabaje en suelo inclinado; los troncos y las ramas rodadizas presentan un riesgo potencial.
4. Quite los objetos extraños tales como arena, piedras, clavos, alambres, etc., del área que va a cortar. Los objetos extraños dañan la placa y la cadena, y pueden ocasionar peligrosos retrocesos bruscos.
5. Tenga cuidado especial cuando corte cerca de vallas metálicas. No corte la valla, porque la sierra podrá retroceder bruscamente.
6. No corte el suelo.
7. Corte piezas de madera de una en una, no corte en manojos ni apilamientos.
8. Evite utilizar la sierra para cortar ramas finas y raíces, porque pueden enredarse en la cadena de la sierra. La pérdida del equilibrio es un peligro.
9. Utilice un apoyo seguro (un caballete) cuando corte madera aserrada.
10. No utilice la sierra de cadena para apalancar o arrastrar piezas de madera y otros objetos.
11. Guíe la sierra de cadena de tal forma que ninguna parte de su cuerpo se encuentre dentro de la trayectoria de alcance de la cadena de la sierra (vea la figura).

1. Es posible que se produzcan retrocesos bruscos durante el trabajo con la sierra de cadena. El retroceso brusco se produce cuando la punta de la placa (en especial la cuarta parte superior) entra en contacto con madera u otro objeto sólido. Esto hace que la sierra de cadena se desvíe en la dirección del operario.

1. Para evitar el retroceso brusco, observe lo siguiente:

2. No comience nunca el corte con la punta de la placa.

3. No utilice nunca la punta de la placa para cortar. Tenga cuidado especial cuando reanude cortes que ya han sido iniciados.
4. Inicie el corte con la cadena en marcha.
5. Afile siempre la cadena correctamente. En especial, ajuste el calibre de profundidad a la altura correcta (para más detalles, consulte "Afilado de la cadena").
6. No aserrar nunca a través de varias ramas de una vez.
7. Cuando corte una rama, tenga cuidado para evitar que la placa entre en contacto con otras ramas.
8. Cuando sierre árboles, manténgase alejado de troncos adyacentes. Observe siempre la punta de la placa.
9. Utilice un caballete.

Transporte y almacenamiento

1. Transporte la sierra de cadena agarrándola por la empuñadura delantera solamente, con la placa orientada hacia atrás.
2. Mantenga la sierra de cadena en una habitación segura, seca y cerrada con llave, alejada del alcance de los niños. No almacene la sierra de cadena en exteriores.

GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA:

El MAL USO o el no seguir las normas de seguridad establecidas en este manual de instrucciones podrá ocasionar graves heridas personales.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA EL CARGADOR Y CARTUCHO DE BATERÍA

1. Antes de utilizar el cartucho de batería, lea todas las instrucciones e indicaciones de precaución sobre (1) el cargador de baterías, (2) la batería, y (3) el producto con el que se utiliza la batería.
2. No desarme el cartucho de batería.

3. Si el tiempo de uso del cartucho de batería se acorta demasiado, deje de usarlo inmediata-mente. Podría resultar en un riesgo de recalentamiento, posibles quemaduras e incluso una explosión.

4. Si entra electrólito en sus ojos, aclárelos con agua limpia y vea a un médico inmediatamente. Existe el riesgo de poder perder la vista.

5. No cortocircuite el cartucho de batería:

(1) No toque los terminales con ningún material conductor.
(2) Evite guardar el cartucho de batería en un cajón junto con otros objetos metálicos, tales como clavos, monedas, etc.
(3) No exponga el cartucho de batería al agua ni a la lluvia.
Un cortocircuito en la batería puede producir una gran circulación de corriente, un recalentamiento, posibles quemaduras e incluso una rotura de la misma.

1. No guarde la herramienta ni el cartucho de batería en lugares donde la temperatura pueda alcanzar o exceder los 50°C.
2. Nunca incinere el cartucho de batería incluso en el caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería puede explotar si se tira al fuego.
3. Tenga cuidado de no dejar caer ni golpear el car-tucho de batería.

GUARDE ESTAS INSTRUCCIONES.

Consejos para alargar al máximo la vida de servicio de la batería

1. Cargue el cartucho de batería antes de que se descargue completamente.
   Pare siempre la operación y cargue el cartucho de batería cuando note menos potencia en la herramienta.

2. No cargue nunca un cartucho de batería que esté completamente cargado.
   La sobrecarga acortará la vida de servicio de la batería.

3. Cargue el cartucho de batería a temperatura ambiente de 10°C - 40°C. Si un cartucho de batería está caliente, déjelo enfriar antes de car-garlo.

DESCRIPCIÓN DEL FUNCIONAMIENTO

PRECAUCIÓN:

- Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de realizar cualquier ajuste o comprobación en la herramienta.

Instalación o extracción del cartucho de batería (Fig.1)

• Apague siempre la herramienta antes de insertar o retirar el cartucho de batería.
• Para extraer el cartucho de batería, sáquelo de la herramienta a la vez que desliza el botón de la parte frontal del cartucho.
• Para insertar el cartucho de batería, alinee la lengüeta del cartucho de batería con la acanaladura del alojamiento y deslícelo hasta encajarlo en su sitio. Insértelo siempre a tope hasta que quede bloqueado en su sitio produciendo un chasquido. Si puede ver la parte roja del lado superior del botón, no estará bloqueado completamente. Insértelo com-pletamente hasta que no pueda verse la parte roja. De lo contrario, podrá caerse de la herramienta accidentalmente, pudiendo ocasionarle heridas a usted o a alguien cerca de usted.

- No emplee fuerza para insertar el cartucho de batería. Si no puede deslizarse fácilmente será porque no lo está insertando debidamente.

Accionamiento del interruptor (Fig. 2)

PRECAUCIÓN:

- Antes de insertar el cartucho de batería en la herramienta, compruebe siempre para ver si el gatillo interruptor se acciona correctamente y regresa a la posición de desconexión "OFF" cuando se libera.

Para evitar que el gatillo interruptor sea apretado accidentalmente se ha provisto un botón de seguro.

Para poner en marcha la herramienta, meta el botón de seguro y apriete el gatillo interruptor. Para parar la herramienta suelte el gatillo interruptor.

MONTAJE

PRECAUCIÓN:

- Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de realizar cualquier trabajo en la herramienta.

Instalación o extracción de la cadena de la sierra PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y que el cartucho de batería haya sido retirado antes de instalar o extraer la cadena de la sierra.
• Póngase siempre guantes cuando vaya a instalar o extraer la cadena de la sierra.
• Utilice solamente la cadena de sierra y placa de guía con punta de placa diseñadas para esta sierra de cadena (consulte el Extracto de la lista de piezas de repuesto).
• Para evitar un retroceso brusco, no quite la punta de placa ni reemplace la placa de guía con una sin punta de placa.

Afloje el tornillo girando la perilla hacia la izquierda hasta que la cubierta del piñón se suelte. (Fig. 3)

Quite la cubierta del piñón.

Quite la cadena de sierra y la placa de guía de la herramienta.

Encaje un extremo de la cadena de sierra en la parte superior de la placa de guía. Ahora, encaje la cadena de sierra como se muestra en la figura porque gira en dirección de la flecha. (Fig. 4)

Coloque la cadena de sierra de forma que el resorte y el bulón queden dentro de ella y encaje el otro extremo de la cadena de sierra alrededor del piñón como se muestra en la figura. (Fig. 5)

A la vez que gira la placa de guía hacia la izquierda, instálela de forma que el extremo de la placa de guía haga contacto con el resorte. (Fig. 6)

Inserte el gancho de la cubierta del piñón en el agujero de la herramienta y después ponga la cubierta del piñón en la herramienta. (Fig. 7)

Gire la perilla hacia la derecha para apretar el tornillo firmemente. (Fig. 8)

Ajuste de la tensión de la cadena de sierra (Fig. 9 y 10)

Apenas un ligero aflojamiento del tornillo permite ajustar la tensión de la cadena de sierra.

Después de ajustar, vuelva a apretar el tornillo firmemente.

PRECAUCIÓN:

• Durante algún tiempo después de instalar una cadena de sierra nueva, ésta tiende a aflojarse. Compruebe de vez en cuando la tensión de la cadena de sierra antes de utilizarla.
• Una tensión insuficiente podrá hacer que la cadena de sierra se salga de su sitio.
• La instalación o extracción de la cadena de sierra deberá hacerse en un lugar limpio libre de serrín y sustancias similares.

OPERACIÓN

Lubricación (Fig. 11)

La cadena de sierra se lubrica automáticamente cuando la herramienta está funcionando.

Compruebe la cantidad restante de aceite en el depósito de aceite a través de la ventanilla de inspección del aceite.

Para rellenar el depósito, quite el tapón de la abertura del depósito de aceite. La capacidad del depósito de aceite es de 80 ml.

Después de rellenar el depósito, rosque siempre el tapón del depósito de aceite en la sierra de cadena.

PRECAUCIÓN:

• Cuando llene la sierra de cadena con aceite de cadena por primera vez, o rellene el depósito después de haberse vaciado completamente, añada aceite hasta el borde inferior de la boca de llenado. De lo contrario el suministro de aceite podrá verse afectado.
• Como aceite de cadena de sierra, utilice aceite exclusivamente para sierras de cadena Dolmar o aceite disponible en el comercio.
• No utilice nunca aceite que contenga polvo y partículas o aceite volátil.
• Cuando pode árboles, utilice aceite botánico. El aceite mineral puede dañar los árboles.
• No fuerce nunca la sierra de cadena cuando pode árboles.
• Antes de ponerse a cortar, asegúrese de que el tapón de depósito de aceite suministrado está roscado en la boca de llenado.

Sujete la sierra de cadena alejado del árbol. Arránquela y espere hasta que la lubricación de la cadena de sierra sea apropiada.

Ponga el protector de la punta/guía inferior en contacto con la rama que quiere cortar antes de poner en marcha. Si corta sin poner el protector de la punta/guía inferior en contacto con la rama, la placa de guía podrá bambolear, resultando en heridas al operario.

Sierre la madera que quiere cortar simplemente movién-dola hacia abajo.

Podado de árboles

PRECAUCIÓN:

• Mantenga todas las partes del cuerpo alejadas de la cadena cuando el motor esté en marcha.
• Sujete la sierra firmemente con ambas manos cuando el motor esté en marcha.
• No se acerque demasiado. Pise siempre sobre suelo firme y mantenga un buen equilibrio.

Ponga el protector de la punta/guía inferior en contacto con la rama que quiere cortar antes de poner en marcha. Si corta sin poner el protector de la punta/guía inferior en contacto con la rama, la placa de guía podrá bambolear, resultando en heridas al operario. (Fig. 12 y13) Cuando vaya a cortar ramas gruesas, haga un ligero corte por debajo y luego realice el corte final por arriba. (Fig. 14)

Si intenta cortar ramas gruesas por abajo, la presión de la rama podrá oprimir la cadena. Si intenta cortar ramas gruesas por arriba sin haber hecho antes un ligero corte por debajo, la rama se astillará. (Fig. 15)

Si no puede cortar de una sola pasada un trozo de madera:

Aplique una ligera presión sobre la empuñadura, continúe serrando y desplace la sierra un poco hacia atrás; luego ponga los dientes un poco más abajo y termine el corte elevando la empuñadura. (Fig. 16)

Para transportar la herramienta (Fig.17)

Retire siempre el cartucho de batería de la herramienta y cubra la placa de guía con la funda antes de transportar la herramienta. Tape también el cartucho de batería con la tapa de batería.

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de intentar realizar una inspección o mantenimiento.
• Póngase guantes siempre que vaya a realizar cualquier trabajo de inspección o mantenimiento.

Afilado de la cadena de sierra

PRECAUCIÓN:

- Extraiga siempre el cartucho de batería y póngase guantes de seguridad cuando vaya a realizar tareas en la cadena de sierra.

Afile la cadena de sierra cuando:

• Se produzca serrín granuloso al cortar madera húmeda;
• La cadena penetre la madera con dificultad, aún cuando se aplica fuerte presión;
• El borde cortante esté obviamente dañado;
• La sierra tire hacia la izquierda o hacia la derecha en la madera. La razón de este comportamiento es un afilado desigual de la cadena de sierra, o daño en un solo lado. (Fig. 18)

Afile la cadena de sierra con frecuencia, pero rebaje solamente una mínima cantidad de material cada vez.

Dos o tres pasadas con una lima son generalmente suficientes para un reafilado rutinario. Cuando la cadena de sierra haya sido reafilada varias veces, llévela a un taller de reparación de DOLMAR para que la afile un especialista.

Lima y guía de limado

• Utilice una lima redonda especial (accesorio opcional) para cadenas de sierra, con un diámetro de 4 mm, para afilar la cadena. Las limas redondas normales no son apropiadas.
• La lima solamente deberá tocar el material en el movimiento de avance. Levante la lima del material en el movimiento de retroceso.
• Afile primero la cuchilla más corta. La longitud de esta cuchilla es entonces la dimensión del calibre para todas las demás cuchillas de la cadena de sierra.
• Guíe la lima como se muestra en la figura. (Fig. 19)

- La lima podrá ser guiada más fácilmente si se emplea un soporte de lima (accesorio). El soporte de lima tiene marcas para el ángulo de afilado correcto de 30° (alinee las marcas paralelas a la cadena de sierra) y limita la profundidad de penetración (a 4/5 del diámetro de la lima).

Guíe la lima como se muestra en la figura. (Fig. 20)

• Una vez afilada la cadena, compruebe la altura del calibre de profundidad utilizando la herramienta de calibre de cadena (accesorio opcional).
• Quite cualquier material que sobresalga, por pequeño que sea, con una lima plana especial (accesorio opcional).
• Redondee la parte frontal del calibre de profundidad otra vez.
• Limpie el polvo y las partículas de la cadena de sierra después de ajustar la altura del calibre de profundidad.

Limpieza de la placa de guía (Fig.21)

En la acanaladura de la placa de guía se acumularán virutas y serrín, obstruyéndola e impidiendo que fluya el aceite. Cuando afile o cambie la cadena, limpie siempre las virutas y el serrín.

Limpieza del filtro de aceite del agujero de descarga de aceite

Durante la operación puede acumularse polvo fino o partículas en el filtro de aceite del agujero de descarga de aceite.

El polvo fino o las partículas acumulados en el filtro de aceite pueden obstaculizar el flujo de descarga de aceite y ocasionar una lubricación insuficiente en toda la cadena de sierra.

Cuando se produzca un deficiente suministro de aceite de cadena en la parte superior de la placa de guía, limpie el filtro de la forma siguiente.

Quite el cartucho de batería de la herramienta.

Quite la cubierta del piñón y la cadena de sierra de la herramienta. (Consulte la sección titulada “Instalación o extracción de la cadena de la sierra”.)

Quite la tuerca de empuje utilizando un destornillador de punta ranurada con cuerpo espigado o similar. (Fig. 22) Extraiga el filtro de la sierra de cadena y quite el polvo fino o las partículas que contenga. Cuando el filtro esté muy sucio, reemplácelo con uno nuevo. (Fig. 23)

Inserte el cartucho de batería en la herramienta.

Apriete el gatillo interruptor para retirar el polvo o las partículas acumulados en el agujero de descarga de aceite descargando aceite de cadena. (Fig. 24)

Quite el cartucho de batería de la herramienta.

Inserte el filtro de aceite limpio en el agujero de descarga de aceite. Cuando el filtro esté muy sucio, reemplácelo con uno nuevo. (Fig. 25)

Inserte la tuerca de empuje con su lado correcto orientado hacia arriba como se muestra en la figura en el agujero de descarga de aceite para sujetar el filtro. Cuando la tuerca de empuje esté desfigurada y no pueda sujetar el filtro, reemplace la tuerca de empuje con una nueva. (Fig. 26)

Vuelva a instalar la cubierta del piñón y la cadena de sierra en la herramienta.

Reemplazo del piñón (Fig. 27 y 28)

Antes de colocar una cadena de sierra nueva, compruebe la condición del piñón.

PRECAUCIÓN:

- Un piñón desgastado dañará una cadena de sierra nueva. En este caso pida que le reemplacen el piñón. El piñón tiene que ser instalado de forma que siempre quede orientado como se muestra en la figura.

Coloque siempre un anillo de bloqueo nuevo cuando reemplace el piñón.

Reemplazo de las escobillas de carbón (Fig. 29 y 30)

Extraiga e inspeccione las escobillas de carbón regularmente. Reemplácelas cuando se hayan desgastado hasta la marca límite. Mantenga las escobillas de carbón limpias de forma que entren libremente en los portaescobillas. Deberán reemplazarse ambas escobillas de carbón al mismo tiempo. Utilice únicamente escobillas de carbón idénticas.

Utilice un destornillador para quitar los tapones portaescobillas. Extraiga las escobillas desgastadas, inserte las nuevas y vuelva a colocar los tapones portaescobillas.

Almacenamiento de la herramienta

Limpie la herramienta antes de almacenarla. Quite todas las virutas y serrín de la herramienta después de quitar la cubierta del piñón. Después de limpiar la herramienta, póngala en marcha sin carga para lubricar la cadena de sierra y la placa de guía.

Cubra la placa de guía con la funda.

Extraiga el aceite del depósito de aceite hasta vaciarlo y ponga la sierra de cadena con el tapón del depósito orientado hacia arriba.

Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes deberán ser realizados por un Centro de Servicio Autorizado de Dolmar, siempre con piezas de repuesto de Dolmar.

ACCESORIOS

PRECAUCIÓN:

- Estos accesorios o aditamentos están recomendados para su uso con la herramienta Dolmar especificada en este manual. El uso de cualquier otro accesorio o aditamento puede suponer un riesgo de lesiones personales. Utilice el accesorio o aditamento exclusivamente para su uso declarado.

Si necesita información más detallada sobre estos accesorios, consulte con su centro local de servicio de Dolmar.

• Diferentes tipos de baterías y cargadores genuinos de Dolmar
• Cadena de sierra
• Funda
• Placa de guía completa
  • Lima

Explicação geral

DECLARACIÓN DE CONFORMIDAD DE LA CE

El abajo firmante, Kato, como persona autorizada, declara que las máquinas DOLMAR,

N.° de identificación del modelo para la UE:

M6 08 02 24243 083

AS-1812 cumplen con los requisitos básicos de seguridad y sanidad de las directivas de la UE aplicables: directiva de la UE sobre maquinaria 98/37/EC, directiva sobre emisión de ruidos 2000/14/EG, directiva EMC de la UE.

Los requisitos de las directivas de la UE anteriores se implementaron principalmente según los siguientes estándares: EN60745-2-13, EN 55014, ENISO11681. El procedimiento de valoración de conformidad 2000/14/EG fue realizado según el Anexo V. El nivel de potencia de sonido medido (Lwa) es de 92,7 dB(A). El nivel de potencia de sonido garantizado (Ld) es de 95 dB(A). El examen de tipo EU según 98/37/EG fue realizado por: TÜV Product Service GmbH, Zertifizierungsstelle, Ridlerstraße 31, D-80339 München.

PORTUGUÊS

Para países europeos solamente

Ruido

El nivel de ruido A-ponderado típico determinado de acuerdo con la norma EN60745-2-13:

Nivel de presión sonora ( L_pA ): 84,6 dB (A)

Incerteza (K): 2 dB (A)

El nivel de ruido en condiciones de trabajo puede que sobrepase los 85 dB (A).

Póngase protectores en los oídos.

Vibración

El valor total de la vibración (suma de vectores triaxiales) determinado de acuerdo con la norma EN60745-2-13:

Modo de trabajo: corte de madera

Emisión de vibración (a _h ): 4,3 m/s ^2

Incerteza (K): 1,5 m/s²

PORTUGUÊS

Para Modelo AS-1812
