PFS 105E - Pistola de pintura BOSCH - Manual de utilização gratuito

Marca	BOSCH
Modelo	PFS 105E
Tipo de produto	Pistola de pintura (sistema de pulverização fina)
Potência nominal absorvida	350 W
Potência de pulverização	105 W
Vazão	150 g/min
Volume do reservatório	800 ml (reversível 600 ml)
Comprimento da mangueira flexível	3,4 m
Peso (conforme EPTA)	4,9 kg
Classe de proteção	II (isolamento duplo)
Nível de pressão sonora	74 dB(A) (incerteza K=1,5 dB)
Vibrações (mão-braço)	< 2,5 m/s²
Alimentação	230 V ~ , 50 Hz (rede)
Tipo de jato ajustável	Plano vertical, plano horizontal, redondo
Ajuste do fluxo de ar	Botão de ajuste contínuo
Ajuste da quantidade de produto	3 posições (I, II, III)
Funções principais	Pulverização de tintas, vernizes, esmaltes, óleos, produtos fitossanitários
Manutenção e limpeza	Limpar com diluente apropriado após cada uso; substituir o filtro de ar se sujo
Segurança	Parada de segurança por interruptor; proteção contra jatos de alta pressão
Peças de reposição e reparabilidade	Peças disponíveis via SAC Bosch; reparo por pessoal qualificado
Informações gerais	Manual disponível em vários idiomas; duração da pulverização para 5 m²: aproximadamente 6 min

Perguntas frequentes - PFS 105E BOSCH

Quais tipos de tinta posso usar com o Bosch PFS 105E?

A pistola é adequada para tintas contendo solventes e diluíveis em água, esmaltes, vernizes transparentes, camadas de acabamento de veículos, decapantes, lacas, produtos fitossanitários, óleos e desinfetantes. Não é adequada para tintas de dispersão ou látex, lavagens alcalinas, revestimentos ácidos, produtos granulares ou contendo sólidos, nem materiais anti-respingos.

Como diluir a tinta para uma pulverização ideal?

Para a maioria das tintas, uma taxa de diluição de 10% é recomendada. Por exemplo, para 200 ml de tinta, adicione 20 ml de diluente adequado. Agite bem e faça um teste em uma superfície de prova. Ajuste se necessário.

Qual distância devo respeitar entre a pistola e a superfície a pintar?

Mantenha uma distância constante de 5 a 15 cm, perpendicularmente à superfície. Uma distância muito grande ou irregular causa nevoeiro excessivo e uma camada não uniforme.

Como ajustar o jato (forma de pulverização)?

Afrouxe a porca de união, gire a válvula de ar para a posição desejada (jato plano horizontal, vertical ou redondo) e aperte novamente. Nunca acione o interruptor durante o ajuste.

O que fazer se a tinta não sair ou se o jato pulsar?

Verifique se o reservatório contém produto suficiente e se está bem rosqueado. Limpe o tubo de alimentação e o respiro. Se o bico estiver entupido, limpe-o. Certifique-se de que o filtro de ar não está sujo e substitua-o se necessário. Se a tinta estiver muito viscosa, dilua-a novamente em 10%.

Como limpar a pistola após o uso?

Esvazie o reservatório, encha-o com diluente (solvente ou água conforme o produto), agite, depois pulverize o diluente em um recipiente vazio até sair claro. Limpe o bico, a válvula de ar e a junta do bico com diluente. Nunca mergulhe a pistola inteira no diluente.

Com que frequência deve-se substituir o filtro de ar?

O filtro de ar deve ser substituído assim que estiver sujo. Um filtro obstruído reduz o fluxo de ar e pode causar pulsos ou uma má qualidade de pulverização.

Posso usar a pistola para pintar um teto?

Sim. Para trabalhos acima da cabeça, oriente o tubo de alimentação para trás (lado do punho) para pulverizar quase sem resíduos. Encha o reservatório sem excesso e verifique a fixação.

A pistola é barulhenta?

O nível sonoro é de aproximadamente 74 dB(A) com uma incerteza de 1,5 dB. Em trabalho, pode ultrapassar 80 dB(A). Recomenda-se o uso de proteção auditiva.

Onde posso encontrar peças de reposição ou serviço pós-venda?

Dirija-se ao SAC Bosch: 126 rue de Stalingrad, 93705 Drancy Cedex, França. Tel.: [phone], N° Verde: 0800 05 50 51. E-mail: [e-mail]. Para a Bélgica: 070 22 55 65, Suíça: 044 847 15 12.

MANUAL DE UTILIZADOR PFS 105E BOSCH

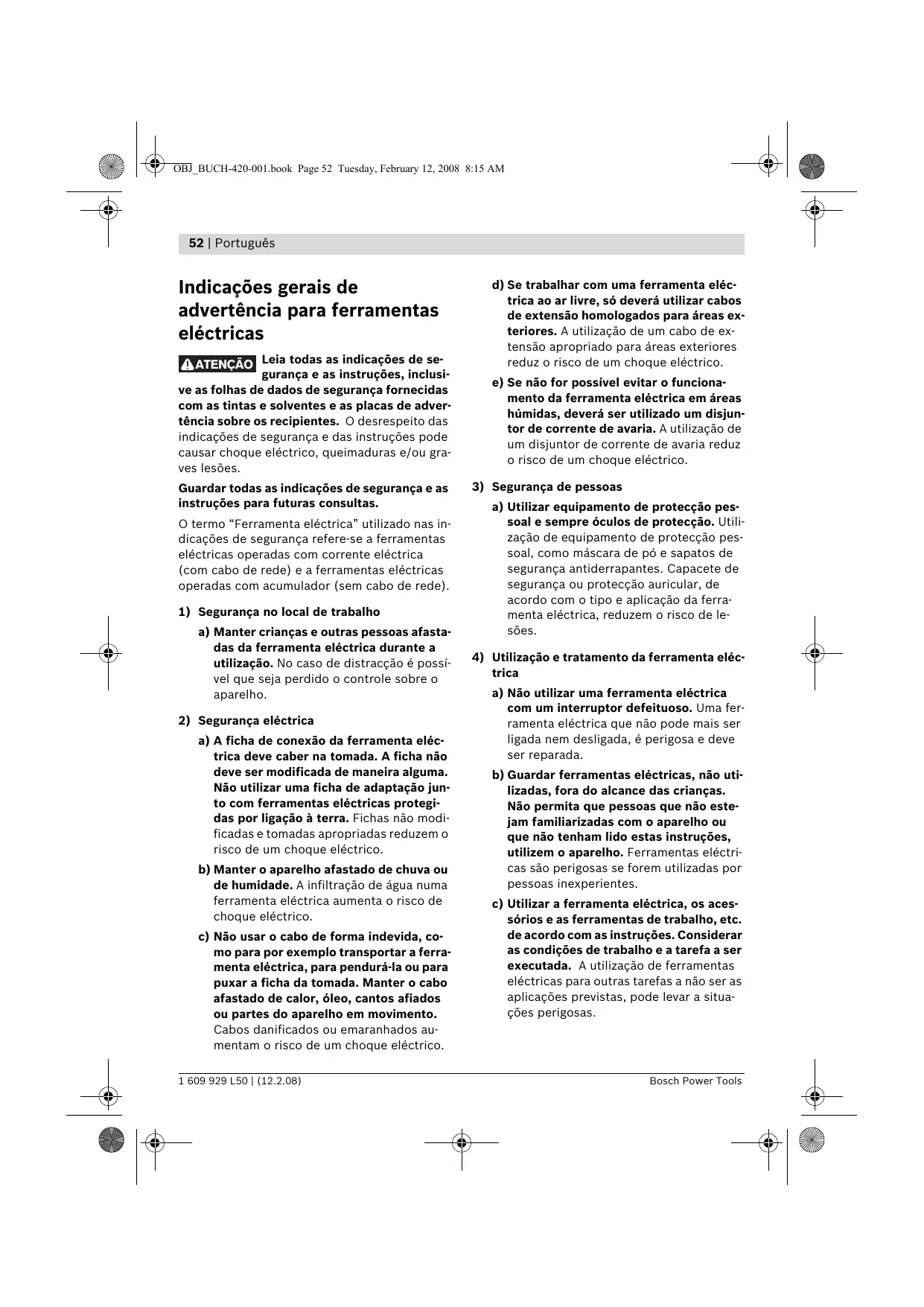

Indicações gerais de advertência para ferramentas elétricas

ATENÇÃO

Leia todas as indicações de segurança e as instruções, inclusive

Veja as folhas de dados de segurança fornecidas com as tintas e solventes e as placas de advertência sobre os recipientes. O desrespeito das indicações de segurança e das instruções pode causar choque elétrico, queimaduras e/ou graves lesões.

Guardar todas as indentações de segurança e as instruções para futuras consultas.

O termo "Ferramenta elétrica" utilizado nas instruções refere-se a ferramentas elétricas operadas com corrente elétrica (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

a) Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que se perca o controle sobre o aparelho.

a) A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. b) Manter o aparelho afastado de chuva ou de umidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. c) Não usar o cabo de forma indevida, como por exemplo para transportar a ferramenta elétrica, para pendurá-la ou para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico.

a) A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. b) Manter o aparelho afastado de chuva ou de umidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. c) Não usar o cabo de forma indevida, como por exemplo para transportar a ferramenta elétrica, para pendurá-la ou para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico.

d) Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão homologados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. e) Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

a) Utilizar equipamento de proteção pessoal e sempre óculos de proteção. Utilização de equipamento de proteção pessoal, como máscara de pó e sapatos de segurança antiderrapantes. Capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduzem o risco de lesões.

a) Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara contra poeira e calçado de segurança antiderrapante, bem como capacete de segurança ou proteção auricular, de acordo com o tipo e a aplicação da ferramenta elétrica, reduz o risco de lesões.

4) Utilização e tratamento da ferramenta elétrica

a) Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. b) Guarde ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. c) Utilize a ferramenta elétrica, os acessórios e as ferramentas de trabalho, etc., de acordo com as instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.

5) Assistência

a) Só permita que a sua ferramenta elétrica seja reparada por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurada a segurança do aparelho.

Indicações de segurança para sistemas de pulverização final

• Mantenha o seu local de trabalho sempre limpo, bem iluminado e livre de recipientes de tintas e de solventes, panos e outros materiais inflamáveis. Possível perigo de combustão instantânea. Mantenha extintores/aparelhos extintores operacionais sempre à disposição.
• Assegure uma boa ventilação na área de pulverização e suficiente ar fresco em todo o recinto. Solventes inflamáveis evaporados criam um ambiente explosivo.
• Não pulverize nem limpe com materiais com um ponto de inflamação inferior a 21 °C. Utilize materiais de base aquosa, de hidrocarbonetos não voláteis ou materiais semelhantes. Solventes inflamáveis voláteis criam um ambiente explosivo.
• Não pulverize nas proximidades de fontes de ignição, como faíscas electrostáticas, chamas abertas, objectos quentes, motores, cigarros, e faíscas produzidas ao conectar e desconectar cabos eléctricos ou durante o comando de interruptores. Estas fontes de faíscas podem levar a uma inflamação do ambiente.
• Não pulverize materiais dos quais não esteja certo de que não apresentam perigo. Materiais desconhecidos podem criar ambientes perigosos.

Ao pulverizar, ou durante o manuseio com produtos químicos, deveria usar adicionalmente um equipamento de proteção pessoal, como respectivas luvas protectoras e máscara protectora ou máscara de proteção respiratória. O uso de equipamentos de proteção para as respectivas condições reduz a exposição a substâncias nocivas.

• Não pulverize sobre si mesmo nem sobre outras pessoas nem animais. Mantenha as suas mãos e as outras partes do corpo afastadas do jacto de pulverização. Se o jacto de pulverização penetrar na pele, deverá consultar imediatamente um médico. O material pulverizado pode penetrar na pele, até mesmo através de uma luva, e ser injectado no seu corpo.
• Não trate a injeção como se fosse um simples corte. Um jato de alta pressão pode injetar substâncias venenosas no corpo e levar a graves lesões. No caso de uma injeção na pele, entre imediatamente em contato com um médico. Tenha atenção para eventuais perigos do material de pulverização. Observe as marcações no recipiente ou as informações do fabricante do material de pulverização, inclusive a solicitação de uso de um equipamento de proteção pessoal. As instruções do fabricante devem ser seguidas para reduzir o risco de lesões provocadas por fogo, assim como por venenos e substâncias cancerígenas, etc.
• Só utilize os bicos especializados pelo fabricante. Jamais pulverizar sem a proteção de local montada. A utilização de um local especial, com uma proteção de local apropriada, reduz a possibilidade de um jato de alta pressão penetrar na pele e injetar venenos no corpo.

Cuidado ao limpar e substituir os bicos. Se um bico for obstruído durante a pulverização, deverá seguir as instruções do fabricante para desligar o aparelho e descarregar a pressão antes de remover e limpar o bico. Líquidos sob alta pressão podem penetrar na pele, injetar veneno no corpo e portanto causar graves lesões. - Manter a ficha do cabo de rede e o gatilho da pistola de pulverização livres de tintas e de outros líquidos. Não segurar o cabo pelas tomadas de ligação para apoiá-lo. O desrespeito pode ter um choque elétrico como consequência.

Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções aparecidas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta elétrica é exclusivamente destinada para pulverizar tintas, cores translúcidas, cores de fundo, vernizes, vernizes de acabamento para veículos, mordentes, produtos de preservação de madeira, produtos fitossanitários, óleos e desinfetantes.

A ferramenta elétrica não é apropriada para a aplicação de tintas de látex, lixívias, materiais de revestimento ácidos, materiais de pulverização granulados e que contenham partículas sólidas nem de materiais com inibição de pulverização e de gotejamento.

Só utilizar a ferramenta elétrica se puder avaliar exatamente todas as funções e se for capaz de executá-las sem limitações ou se tiver sido devidamente instruído.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

1 Pistola de pulverização

2 Tampa de ar 3 Porca de capa 4 Marcação para o fecho SDS 5 Roda de ajuste para a quantidade do material de pulverização 6 Conexão da mangueira (Pistola de pulverização) 7 Extensão do pé (só para recipiente de 800 ml) 8 Recipiente para material de pulverização, 800 ml Recipiente para material de pulverização, 600 ml* 9 Interruptor de comando

10 Tubo montante com vedação do recipiente verde: são para recipiente de 800-ml branco: são para recipiente de 600-ml*

11 Bocal 12 Vedação do bocal 13 Mangueira de ar 14 Fecho SDS 15 Unidade de base 16 Botão giratório para ligar-desligar e para a regulação da quantidade de ar 17 Apoio para a pistola de pulverização 18 Conexão da mangueira (Unidade de base) 19 Punho 20 Compartimento de acessórios 21 Cobertura do filtro de ar 22 Copo graduado

• Acessórios aparecidos ou descrições não pertencem ao volume de fornecimento.

Informação sobre ruídos/vibrações

Valores de medição averiguados conforme EN 60745.

O nível de pressão acústica avaliado como A do aparelho é tipicamente 74 dB(A). Incerteza K = 1,5 dB.

O nível de ruído durante o trabalho pode ultrapassar 80 dB(A).

Usar proteção auricular!

A vibração de mão e braço é tipicamente inferior a 2,5 m/s².

Dados Técnicos

Sistema de pulverização final		PFS 105 E
N° do produits		3 603 B06 2..
Potência nominal consumida	W	350
Potência de fluxo	g/min	150
Potência de pulverização	W	105
Dispência de tempo para 5 m2 aplicação de tinta	min	6
Volume do recipientepara o material de pulverização	ml	800
Comprimento da man-gueira de ar	m	3,4
Peso conforme EPTA-Procedure 01/2003	kg	4,9

Classe de proteção

□/II

Observar o número de produto na placa de características da sua ferramenta elétrica. A designação comercial das ferramentas elétricas individuais pode variar.

DECLARAÇÃO DE CONFORMIDADE (C)

Declaramos sob nossa exclusiva responsabilidade que o produto descrito em "Dados técnicos" cumpre as seguintes normas ou documentos normativos: EN 60335 conforme as disposições das diretivas 2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009).

Processo técnico:

Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

• Retirar a mangueira de ar 13 do compartimento de acessórios 20.
• Remover as tampas de proteção das duas extremidades da mangueira de ar.

Conexão a uma pistola de pulverização:

• Encaixar um fecho SDS 14 da mangueira de ar firmemente na conexão da pistola de pulverização 6, de acordo com a marca de seta.
• Girar o dado SDS até o travamento engatar audivelmente.

Conexão da unidade de base:

• Encaixar o segundo fecho SDS da mangueira de ar na conexão da unidade de base 18, de acordo com a marca de seta.
• Girar o dado SDS até o travamento engatar audivelmente.

Nota: Após a utilização é necessário proteger novamente as extremidades com as capas de proteção.

Serviço

Preparação de trabalho

• São admissíveis trabalhos de pulverização perto de águas nem nas respectivas superfícies vizinhas.

Observe a compatibilidade com o meio ambiente ao comprar tintas, vernizes e produtos de pulverização.

Nota: Cobrir bem e amplamente a área em volta da superfície a ser pulverizada.

A névoa de pulverização contamina o meio-ambiente. Aquando da utilização em interiores é possível que todas as superfícies não cobertas sejam suscetíveis.

A superfície de pulverização deve estar limpa, seca e desengordurada.

Superfícies lisas devem ser tornadas ásperas e em seguida será necessário remover o pó.

Diluir o material de pulverização

Ao pulverizar deverá observar que o material de pulverização e o diluente correspondem. Se for utilizada uma diluição errada, poderão se formar grumos que podem entupir a pistola de pulverização.

Material de pulverização

diluição

recomendada

Produtos de preservação de madeira não diluídos, mordentes, óleos, cores translúcidas

Produtos de desinfecção, Produtos fitossanitários

não diluídos

Vernizes à base de solvente ou à base de água, aplicações de primário, vernizes de proteção para automóveis, cores translúcidas de película espessa

Para material de pulverização que deve ser diluído, proceda da seguinte maneira:

• Pegue o copo graduado 22.
• Misturar bem o material de pulverização.
• Encher material de pulverização suficiente no recipiente para o material de pulverização 8. (veja "Encher material de pulverização", página 56)
• Diluir o material de pulverização em 10% com produto diluente. P. ex.:
• Misturar bem o material de pulverização.
• Executar uma pulverização de ensaio sobre uma superfície de teste. (veja "Pulverizar", página 57) Se for obtido um resultado de pulverização satisfatório, pode começar a pulverizar. Se o resultado de pulverização não for satisfatório ou se não sair nenhum material, proceda como descrito em "Eliminação de avarias" na página 60. Antes de todos os trabalhos na ferramenta elétrica, puxe a ficha de rede da tomada.
• Desatarraxar o recipiente 8 da pistola de pulverização.
• Girar o tubo montante 10 de modo que o material de pulverização possa ser pulverizado sem deixar restos: para trabalhos de pulverização em objetos horizontais, para frente no sentido do bocal; para trabalhos de pulverização por cima da cabeça, para trás no sentido do punho.
• Encher material de pulverização no recipiente e aparafusá-lo firmemente na pistola de pulverização.

Quantidade de saída do material de pulverização [ml]	200	300	400	500
Produito diluente [ml]	20	30	40	50

ou

Encher material de pulverização (veja figuras C1-C2)

Colocação em serviço

• Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicação na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V. Durante o funcionamento, a unidade de base deve estar sempre na posição horizontal sobre uma superfície plana. A unidade de base não deve ser inclinada nem posta na posição vertical quando estiver ligada. Observe que a unidade de base não possa aspirar muitas sujidades durante o funcionamento. Observe que a unidade de base nunca seja pulverizada.

Ligar

• Coloque a unidade de base na posição horizontal sobre uma superfície plana e limpa.
• Introduza a ficha de rede na tomada.
• Segure a pistola de pulverização com firmeza e aponte-a na direção da superfície a ser pulverizada.
• Para ligar a unidade de base, é necessário girar o botão giratório 16 completamente para a direita. É recomendável iniciar com a maior quantidade de ar. ("Ajustar a quantidade de ar", veja página 58) Prima o interruptor de comando 9 da pistola de pulverização.

Nota: quando a unidade de base está ligada, sai sempre ar do bocal 11.

Desligar

• Solte o interruptor de comando 9 e gire o botão giratório 16 completamente para a esquerda.
• Coloque a pistola de pulverização no apoio 17.
• Puxe a ficha de rede da tomada.

Indicações de trabalho

Pulverizar (ver figuras D-E)

Nota: Observe a direção do vento ao utilizar a ferramenta elétrica ao ar livre.

• Sempre realize uma pulverização de teste e ajuste a pulverização e a quantidade do material de pulverização de acordo com o material de pulverização. (Os ajustes encontram-se nos trechos a seguir)
• É imprescindível segurar a pistola de pulverização a uma distância uniforme de 5 - 15 cm verticalmente ao objeto a ser pulverizado.
• Comece o processo de pulverização fora da superfície a ser pulverizada.
• Movimentar a pistola de pulverização uniformemente na transversal ou para cima e para baixo, de acordo com o ajuste da pulverização.

Uma qualidade uniforme da superfície é alcançada se as pistas forem sobrepostas por 4-5 cm. Evitar interrupções dentro da superfície a ser pulverizada.

Uma condução uniforme da pistola de pulverização produz uma qualidade uniforme da superfície.

Uma distância e um ângulo de pulverização irregulares levam a uma forte formação de neblina de tinta e, portanto, a uma superfície irregular. Terminar o processo de pulverização fora da superfície a ser pulverizada.

Nunca pulverizar o material de pulverização até o recipiente estar completamente vazio. Quando o tubo montante não estiver mais submerso no material de pulverização, a neblina de pulverização é interrompida e o resultado é uma superfície irregular.

Se o material de pulverização se depositar no bocal e na tampa de ar, deve-se limpar ambas as peças com o solvente utilizado.

Ajustar a pulverização (veja figura F)

• Jamais acionar o interruptor de comando 9 enquanto estiver ajustando a tampa de ar 2.
• Afrouxar a porca de capa 3.
• Girar a capa de ar 2 para a posição desejada.
• Reapertar bem a porca de capa.

Tampa de ar Jato Aplicação

A

Jato cilíndrico para cantos, bordas e locais de difícil acesso

Ajustar a quantidade do material de pulverização (veja figura G)

• Girar a roda de ajuste 5 para obter a quantidade desejada do material de pulverização: I: quantidade mínima do material de pulverização,

III: maior quantidade do material de pulverização.

Quantidade do material Ajuste de pulverização

Pouco material de pulverização na superfície a ser pulverizada:

Muito pouco material de pulverização na superfície a ser pulverizada:

A quantidade de material de pulverização deve ser reduzida.

A quantidade de material de pulverização deve ser AUMENTADA.

Ajustar a quantidade de ar (veja figura H)

• Girar o botão giratório 16, para ajustar a quantidade de ar e a pressão para o material de pulverização utilizado.

quantidade mínima de ar

quantidade máxima de ar

É recomendável iniciar com a maior quantidade de ar.

Fluxo de ar Ajuste

A quantidade de ar deve ser reduzida.

• Girar o botão giratório 16 para a esquerda.

Pulverização muito grosseira:

A quantidade de ar deve ser aumentada.

Girar o botão giratório 16 para a direita.

Transporte

Para o transporte é possível depositar a pistola de pulverização ou um recipiente fechado para o material de pulverização no apoio 17. Devido ao dispositivo de fixação, a pistola de pulverização está firme no apoio. Não vaza material de pulverização.

• Colocar a pistola de pulverização sobre o apoio e premir contra a resistência, às vezes firme no apoio.

Manutenção e Serviço

Manutenção e limpeza

Antes de todos os trabalhos na ferramenta elétrica, puxar a ficha de rede da tomada.

Uma limpeza correta é condição preliminar para o funcionamento impecável da pistola de pulverização. No caso de uma limpeza incorreta ou de falta de limpeza, não haverá quaisquer direitos de garantia.

Limpar a pistola de pulverização e o recipiente de material de pulverização sempre com o respectivo diluente (solvente ou água) do material de pulverização utilizado.

Jamais mergulhar a completa pistola de pulverização no produto de limpeza.

Limpar os orifícios de bocal e os orifícios de ar da pistola de pulverização com objetos metálicos pontudos.

Jamais misturar material de pulverização diluído ao material de pulverização original.

Limpar bem a pistola de pulverização se tiver utilizado materiais de pulverização nocivos à saúde.

• Desligar a unidade de base e premir o interruptor de comando 9 da pistola de pulverização, para que o material de pulverização possa escorrer de volta para dentro do recipiente.
• Desatarraxar o recipiente 8 e esvaziar o resto do material de pulverização.
• Encher o produto diluente (solvente ou água) no recipiente e atarraxá-lo firmemente na pistola de pulverização.
• Sacudir várias vezes a pistola de pulverização.
• Ligar a unidade de base e pulverizar o produto diluente numa lata de material vazia.
• Repetir os últimos passos até sair produto diluente claro da pistola de pulverização.
• Desligar novamente a unidade de base.
• Esvaziar completamente o recipiente 8.
• Controlar se o tubo montante, com a vedação do recipiente 10, está livre de material de pulverização e não está danificado.
• Limpar o recipiente e a pistola de pulverização por fora com um pano humedecido com um diluente.
• Desatarraxar a porca de capa 3 e a tampa de ar 2.
• Limpar o bocal 11 e a agulha do bocal com produtos diluentes.

De vez em quando, limpar a vedação do bocal 12.

• Retirar o bocal 11 e a vedação do bocal 12. Se necessário, poderá usar um objeto pontudo como ajuda, já que a vedação do bocal está firmemente posicionada.
• Limpar a vedação do bocal com um produto diluente.
• Recolocar a vedação do bocal na pistola de pulverização. Observe que a ranhura deve estar no sentido contrário da pistola de pulverização.
• Colocar o bocal no corpo da pistola de pulverização e girá-lo na posição correta.
• Colocar a tampa de ar 2 no bocal e atarraxá-la firmemente com a porca de capa 3.

Substituir o filtro de ar (veja figura L).

O filtro de ar deve ser trocado se estiver sujo.

• Retirar a cobertura do filtro de ar 21.
• Substituir o filtro de ar.
• Recolocar a cobertura do filtro de ar.

Eliminação de material

Os produtos diluentes e os restos de material de pulverização devem ser eliminados de forma compatível com o meio ambiente. Observe as indicações de eliminação do fabricante e as direções locais para a eliminação de resíduos perigosos.

Produtos químicos nocivos ao meio ambiente não devem entrar em contato com o solo, com lençóis freáticos nem com águas. Não deitar produtos químicos nocivos ao meio ambiente na canalização!

Eliminação de avarias

Problema	Causa	Solução
O material de pulverização não cobre correctamente	A quantidade de material de pulverização é muito demais	Girar a roda de ajuste 5 no sentido III
	A distência da superficie a ser pulverizada é grande demais	Reduzir a distência de pulverização
	Insufiente quantidade de material de pulverização na superficie a ser pulverizada, raramente é pulverido sobre a superficie a ser pulverizada	Pulverizar mais frequently sobre a superficie a ser pulverizada
	O material de pulverização é vis-costo demais	Diluir o material de pulverização por mais outros 10% e executar uma pulverização de ensaio
O material de pulverização escorre antes a aplicação	Foi aplicado demasiado material de pulverização	Girar a roda de ajuste 5 no sentido I
	A distência da superficie a ser pulverizada é curta demais	Aumentar a distência de pulverização
	O material de pulverização é liquecido demais	Adiconar material de pulverização original
	Foi pulverido muitas vezes no mesmo lugar	Remover a tinta e da segunda ten-tativa de pulverização, não pulve-ize tantas vezes sobre o mesmo lugar
Pulverização muito grosseira	Demasiada quantidade de materi-al de pulverização	Girar a roda de ajuste 5 no sentido I
	Muito pouca quantidade de ar	Girar o botão para a quantidade de ar 16 para a direita
	Bocal 11 sujo	Limpar o bocal
	Pressão insufficiente no recipienthe 8	Atarraxar o recipienthe com o ma-terial de pulverização correcta-mente na pistola de pulverização
	O material de pulverização é vis-costo demais	Diluir o material de pulverização por mais outros 10% e executar uma pulverização de ensaio
	Filtro de ar muito sujo	Substitir o FILTER de ar

Português | 61

Problema	Causa	Solução
Nebrina de tinta demasia-do forte	Foi aplicado demasiado material de pulverização	Girar a roda de ajuste 5 no sentido 1
	A distência da superficie a ser pulverizada é grande demais	Reduzir a distência de pulverização
	O material de pulverização é{liquido demais	Reduzir a quantidade de ar, girar o botão giratório para a quantidade de ar 16 para a esquerda
O jasto de pulverização pulsa	Quantidade insufficiente de material de pulverização no recipientente	Encher mais material de pulverização
	O orífico de evacuações de ar no tubo montante 10 está obstruído	Limpar o tubo montante e o orífico
	Filtro de ar muito sujo	Substituir o FILTER de ar
	O material de pulverização é vis-coso demais	Diluir o material de pulverização por mais outros 10% e executar uma pulverização de ensaio
O material de pulverização pinga do local	Depósito de material de pulverização no local 11 e na tampa de ar 2	Limpar o local e a tampa de ar
	Bocal 11 gasto	Substituir o local
	O local 11 está frouxo	Apertar a porca de capa 3
Não sai material de pulverização do local	O botão giratório para a quantidade de ar 16 foi girado muito para a esquerda	Girar o botão para a quantidade de ar 16 para a direita
	Pressão insufficiente no recipientente 8	Ataraxar o recipientente com o material de pulverização correto-mente na pistola de pulverização
	Tubo montante 10 frouxo	Encaixar o tubo montante
	Bocal 11obstruído	Limar o local
	Tubo montante 10 obstruído	Limar o tubo montante
	O orífico de evacuações de ar no tubo montante 10 está obstruído	Limpar o tubo montante e o orífico
	O material de pulverização é vis-coso demais	Diluir o material de pulverização por mais outros 10% e executar uma pulverização de ensaio

Manutenção

Se a ferramenta elétrica falhar apesar de cuidados processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.

Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta elétrica.

Serviço pós-venda e assistência ao cliente

O Serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

E-Mail: [e-mail]

Eliminação

A pistola de pulverização, a unidade de base, os acessórios e as embalagens devem ser dispostos para uma reciclagem de matéria-prima de forma ecológica.

As peças de plástico são marcadas para uma reciclagem sortida.

Apenas países da União Europeia:

Não deitar ferramentas elétricas no lixo doméstico!

De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações

nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização devem ser enviadas separadamente a uma reciclagem ecológica.

Sob reserva de alterações.

Italiano | 63
