PFS 105E - Pistolet do malowania BOSCH - Bezpłatna instrukcja obsługi

Marka	BOSCH
Model	PFS 105E
Typ produktu	Pistolet malarski (system drobnego natrysku)
Moc znamionowa pobierana	350 W
Moc natrysku	105 W
Wydatek	150 g/min
Pojemność zbiornika	800 ml (odwracalny 600 ml)
Długość elastycznego węża	3,4 m
Masa (wg EPTA)	4,9 kg
Klasa ochronności	II (podwójna izolacja)
Poziom ciśnienia akustycznego	74 dB(A) (niepewność K=1,5 dB)
Drgania (ręka-ramię)	< 2,5 m/s²
Zasilanie	230 V ~, 50 Hz (sieć)
Rodzaj regulowanego strumienia	Pionowy, poziomy, okrągły
Regulacja strumienia powietrza	Pokrętło płynnej regulacji
Regulacja ilości produktu	3 pozycje (I, II, III)
Główne funkcje	Natrysk farb, lakierów, bejc, olejów, środków ochrony roślin
Konserwacja i czyszczenie	Po każdym użyciu czyścić odpowiednim rozcieńczalnikiem; wymienić filtr powietrza, jeśli jest zabrudzony
Bezpieczeństwo	Wyłącznik bezpieczeństwa; ochrona przed strumieniami wysokiego ciśnienia
Części zamienne i naprawialność	Części dostępne przez serwis Bosch; naprawa przez wykwalifikowany personel
Informacje ogólne	Instrukcja dostępna w wielu językach; czas natrysku na 5 m²: około 6 min

Często zadawane pytania - PFS 105E BOSCH

Jakie rodzaje farb mogę stosować z Bosch PFS 105E?

Pistolet jest przystosowany do farb zawierających rozpuszczalniki i rozcieńczalnych wodą, glazur, lakierów bezbarwnych, powłok wykończeniowych pojazdów, środków do usuwania farb, lakierów, środków ochrony roślin, olejów i środków dezynfekujących. Nie nadaje się do farb dyspersyjnych lub lateksowych, alkalicznych środków myjących, powłok kwaśnych, produktów granulowanych lub zawierających ciała stałe, ani materiałów antyrozpryskowych.

Jak rozcieńczyć farbę w celu optymalnego natrysku?

W przypadku większości farb zaleca się rozcieńczanie w ilości 10%. Na przykład do 200 ml farby dodaj 20 ml odpowiedniego rozcieńczalnika. Dobrze wymieszaj i wykonaj próbę na powierzchni testowej. W razie potrzeby dostosuj.

Jaką odległość należy zachować między pistoletem a malowaną powierzchnią?

Zachowaj stałą odległość 5-15 cm, prostopadle do powierzchni. Zbyt duża lub nieregularna odległość powoduje nadmierne zamgławianie i nierównomierną warstwę.

Jak wyregulować strumień (kształt natrysku)?

Poluzuj nakrętkę łączącą, obróć zawór powietrza do żądanej pozycji (strumień poziomy, pionowy lub okrągły) i dokręć. Nigdy nie naciskaj przełącznika podczas regulacji.

Co zrobić, jeśli farba nie wychodzi lub strumień pulsuje?

Sprawdź, czy w zbiorniku jest wystarczająca ilość produktu i czy jest dobrze przykręcony. Wyczyść rurkę wznoszącą i odpowietrznik. Jeśli dysza jest zatkana, wyczyść ją. Upewnij się, że filtr powietrza nie jest zabrudzony i wymień go w razie potrzeby. Jeśli farba jest zbyt gęsta, rozcieńcz ją ponownie o 10%.

Jak wyczyścić pistolet po użyciu?

Opróżnij zbiornik, napełnij go rozcieńczalnikiem (rozpuszczalnikiem lub wodą w zależności od produktu), wstrząśnij, a następnie rozpylaj rozcieńczalnik do pustego pojemnika, aż będzie wypływał czysty. Wyczyść dyszę, zawór powietrza i uszczelkę dyszy rozcieńczalnikiem. Nigdy nie zanurzaj całego pistoletu w rozcieńczalniku.

Jak często należy wymieniać filtr powietrza?

Filtr powietrza należy wymienić, gdy tylko się zabrudzi. Zatkany filtr zmniejsza przepływ powietrza i może powodować pulsacje lub nieprawidłowe natryskiwanie.

Czy mogę używać pistoletu do malowania sufitu?

Tak. W przypadku prac nad głową skieruj rurkę wznoszącą do tyłu (strona uchwytu), aby natryskiwać prawie bez pozostałości. Napełniaj zbiornik bez nadmiaru i sprawdź mocowanie.

Czy pistolet jest głośny?

Poziom dźwięku wynosi około 74 dB(A) z niepewnością 1,5 dB. Podczas pracy może przekraczać 80 dB(A). Zaleca się stosowanie ochronników słuchu.

Gdzie mogę znaleźć części zamienne lub serwis posprzedażowy?

Skontaktuj się z serwisem Bosch: 126 rue de Stalingrad, 93705 Drancy Cedex, Francja. Tel.: [phone], numer bezpłatny: 0800 05 50 51. E-mail: [e-mail]. Dla Belgii: 070 22 55 65, Szwajcarii: 044 847 15 12.

INSTRUKCJA OBSŁUGI PFS 105E BOSCH

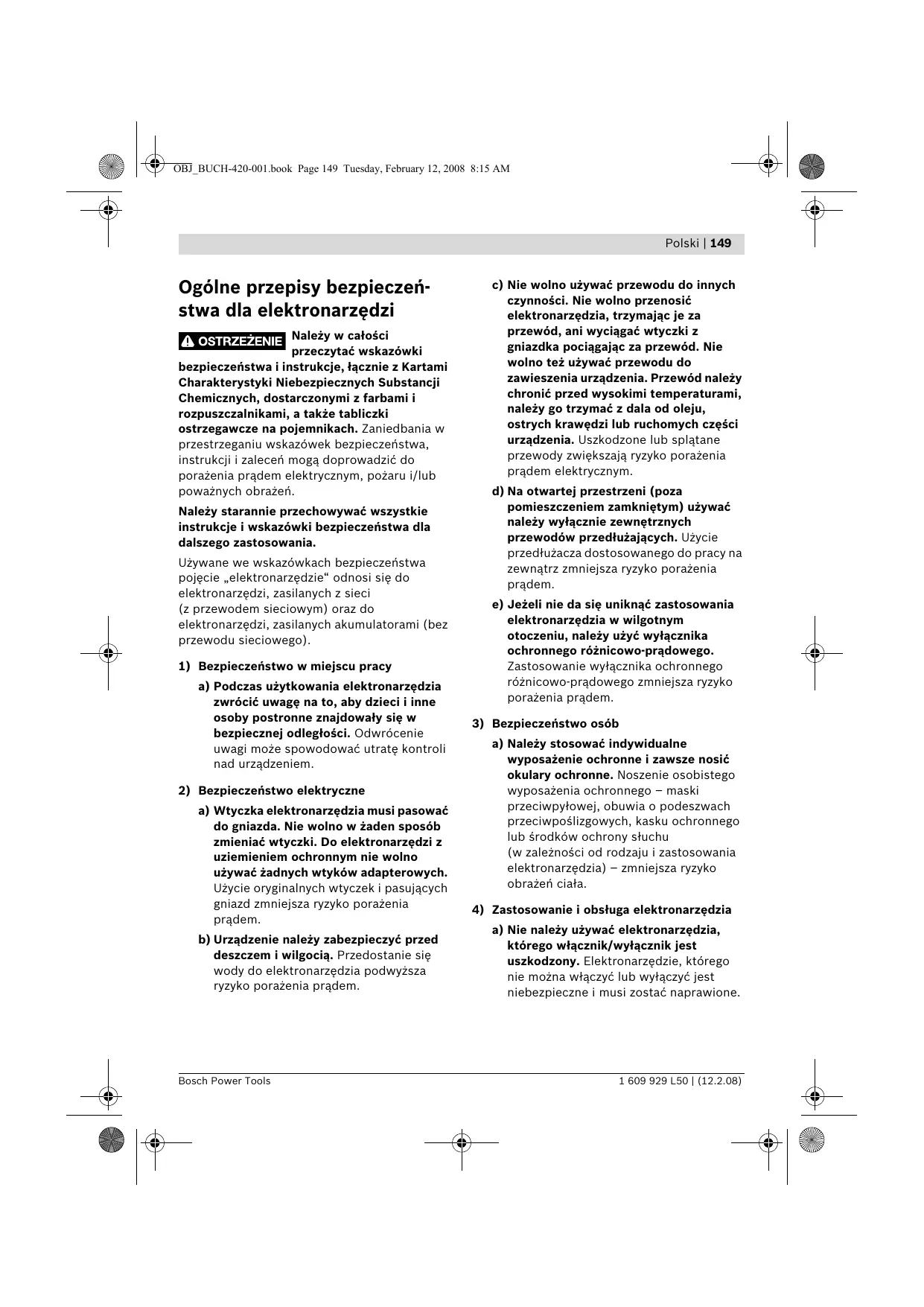

Ogólne przepisy bezpieczeństwa dla elektronarzędzi

OSTRZEŻENIE

Należy w całości

przeczytać wskazówki

bezpieczeństwa i instrukcje, wraz z Kartami Charakterystyki Niebezpiecznych Substancji Chemicznych, dostarczonymi z farbami i rozpuszczalnikami, a także tabliczki ostrzegawcze na pojemnikach. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa, instrukcji i zaleceń mogą doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Należy starannie przechowywać wszystkie instrukcje i wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte we wskazówkach bezpieczeństwa pojęcie „elektronarzędzie“ odnosi się do elektronarzędzi zasilanych z sieci (z przewodem sieciowym) oraz do elektronarzędzi zasilanych akumulatorami (bez przewodu sieciowego).

1) Bezpieczeństwo w miejscu pracy

a) Podczas użytkowania elektronarzędzia zwracać uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno w żaden sposób zmieniać wtyczki. Do elektronarzędzi z uziemieniem ochronnym nie wolno używać żadnych wtyków adapterowych. Użycie oryginalnych wtyczek i pasujących gniazd zmniejsza ryzyko porażenia prądem. b) Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem.

c) Nie wolno używać przewodu do innych czynności. Nie wolno przenosić elektronarzędzia, trzymając je za przewód, ani wyjmować wtyczki z gniazdka, ciągnąc za przewód. Nie wolno też używać przewodu do zawieszenia urządzenia. Przewód należy chronić przed wysokimi temperaturami, trzymać go z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym. d) Na otwartej przestrzeni (poza pomieszczeniem zamkniętym) używać należy wyłącznie zewnętrznych przewodów przedłużających. Użycie przewodu dostosowanego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem. e) Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowoprądowego. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Należy stosować indywidualne wyposażenie ochronne i zawsze nosić okulary ochronne. Noszenie osobistego wyposażenia ochronnego - maski przeciwpyłowej, obuwia o podeszwach przeciwpoślizgowych, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) - zmniejsza ryzyko obrażeń ciała.

4) Zastosowanie i obsługa elektronarzędzia

a) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.

b) Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać urządzenia osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez nieświadome osoby elektronarzędzia są niebezpieczne. c) Elektronarzędzia, osprzęt, narzędzia robocze itd. należy używać zgodnie z niniejszymi zaleceniami. Należy przy tym uwzględnić warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.

5) Serwis

a) Naprawę elektronarzędzia należy zlecić wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

Wskazówki bezpieczeństwa dla systemów precyzyjnego rozpylania

▶ Stanowisko pracy należy utrzymywać w czystości, dobrze oświetlone. W pobliżu miejsca pracy nie powinny się znajdować pojemniki po farbie i rozpuszczalnikach, szmaty i inne palne materiały. Istnieje niebezpieczeństwo samozaplonu. Należy zawsze trzymać sprawne gaśnice lub inny sprzęt gaśniczy w pogotowiu. ▶ Należy zawsze dbać o dobrą wentylację w miejscu rozpylania i o wystarczającą ilość świeżego powietrza w całym pomieszczeniu. Ulatniające się palne rozpuszczalniki powodują zagrożenie wybuchem.

Ani do rozpylania, ani do czyszczenia nie należy używać substancji, których punkt zapłonu znajduje się poniżej 21 °C. Stosować należy substancje na bazie wody, trudno lotnych węglowodorów lub podobnych materiałów. Łatwo lotne, ulatniające się rozpuszczalniki powodują zagrożenie wybuchem. ▶ Nie należy rozpylać w pobliżu źródeł zapłonu, takich jak iskry elektrostatyczne, otwarty ogień, płomień palnika spawalniczego, gorące przedmioty, silniki, papierosy czy iskry, powstające przy wkładaniu i wyjmowaniu kabli elektrycznych lub przy obsłudze przyłączników. Tego rodzaju źródła iskier mogą spowodować zapłon. ▶ Nie należy rozpylać materiałów, o których nie wiadomo, czy stanowią jakieś zagrożenia. Nieznane substancje mogą spowodować sytuacje zagrażające zdrowiu i życiu. Podczas rozpylania chemikaliów lub kontaktu z nimi należy użyć dodatkowego osobistego wyposażenia ochronnego: rękawic ochronnych i osłony twarzy lub ochrony układu oddechowego. Noszenie wyposażenia ochronnego (jego dobór jest uzależniony od rodzaju pracy) zmniejsza ryzyko obrażeń przy niebezpiecznych substancjach.

▶ Nigdy nie kierować rozpylanego medium w swoim kierunku, w kierunku innych osób lub w kierunku zwierząt. Ręce, a także pozostałe części ciała należy trzymać z dala od strumienia rozpylanego medium. W razie kontaktu medium ze skórą, należy natychmiast zasięgnąć porady lekarskiej. Rozpylane medium może przedostać się pod skórę (a tym samym wniknąć do organizmu) nawet przez rękawice ochronne.

Obrażenia spowodowanego rozpylanym medium nie należy traktować jak prostego skaleczenia. Strumień cieczy o wysokim ciśnieniu może spowodować przeniknięcie trujących substancji do organizmu i wywołać poważne obrażenia. W razie kontaktu medium ze skórą należy natychmiast zasięgnąć porady lekarskiej. ▶ Należy zwrócić uwagę na wszystkie możliwe niebezpieczeństwa związane z rozpylanym medium. Należy zwrócić uwagę na wszystkie informacje umieszczone na zbiorniku lub na informacje producenta medium, łącznie z zaleceniami dotyczącymi użycia osobistego wyposażenia ochronnego. Należy przestrzegać wszystkich zaleceń producenta, aby zmniejszyć ryzyko pożaru, a także obrażeń spowodowanych trującymi, rakotwórczymi itp. substancjami. Stosować wolno tylko dysze, które zostały wyszczególnione przy opisie producenta. Nie należy nigdy pracować bez zamontowanej osłony dyszy. Użycie specjalnej dyszy z odpowiednią osłoną dyszy zmniejsza prawdopodobieństwo, że wysokociśnieniowy strumień spowoduje przeniknięcie medium przez skórę i przedostanie się trucizn do organizmu. ▶ Przy czyszczeniu i wymianie wkładów do dysz należy zachować ostrożność. Jeżeli podczas rozpylania wkład do dyszy zatka się, przed wyjęciem dyszy do czyszczenia należy uprzednio wyłączyć urządzenie i zredukować ciśnienie zgodnie z zaleceniami producenta. Ciecz znajdująca się pod wysokim ciśnieniem może przeniknąć przez skórę, spowodować przeniknięcie trujących substancji do organizmu i stać się w ten sposób przyczyną poważnych obrażeń. ▶ Należy dbać o to, aby wtyczka przewodu sieciowego i przycisk spustowy pistoletu natryskowego nie były zanieczyszczone farbą lub innymi cieczami. Nie wolno nigdy stosować przewodu jako podpory na połączenia wtykowe. Zaniedbania w powyższych zaleceniach mogą doprowadzić do porażenia prądem elektrycznym.

Opis funkcjonowania

Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Użycie zgodne z przeznaczeniem

Elektronarzędzie przeznaczone jest tylko i wyłącznie do rozpylania lakierów na bazie rozpuszczalników i lakierów rozpuszczalnych w wodzie, lazur, preparatów gruntujących, lakierów bezbarwnych, lakierów samochodowych, bejc, substancji ochronnych do drewna, środków ochrony roślin, olejów i środków dezynfekcyjnych.

Elektronarzędzie nie jest przeznaczone do pracy z farbami dyspersyjnymi i lateksowymi, ługiem, substancjami powłokowymi zawierającymi kwasy, gruboziarnistymi substancjami i substancjami zawierającymi ciała obce, a także z materiałami o właściwościach tiksotropowych.

Elektronarzędzie wolno używać tylko wtedy, gdy jest się w stanie w pełni ocenić wszystkie jego funkcje, wykonać wszystkie działania bez ograniczeń lub po uzyskaniu odpowiednich instrukcji.

Informacja na temat hałasu i wibracji

Wartości pomiarowe wyznaczone zgodnie z EN 60745.

Mierzony wg skali A poziom ciśnienia akustycznego emitowanego przez urządzenie wynosi standardowo 74 dB(A). Niepewność pomiaru K=1,5 dB.

Poziom hałasu na stanowisku może przekroczyć 80 dB(A).

Stosować środki ochrony słuchu!

Drgania przenoszone na dłoń i ramię nie przekraczają zazwyczaj 2,5 m/s².

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do rysunku elektronarzędzia na stronie graficznej.

1 Pistolet natryskowy

13 Przewód powietrzny

15 Jednostka podstawowa

2 Zatyczka 3 Nakrętka złączkowa 4 Oznaczenia podłączenia SDS 5 Pokrętło do regulacji ilości rozpylanego medium 6 Przyłącze węża (pistolet natryskowy) 7 Przedłużka stopki (tylko dla zbiorników 800 ml) 8 Zbiornik na medium, 800 ml Zbiornik na medium, 600 ml 9 Przełącznik funkcyjny 10 Rurka pionowa z uszczelką zbiornika Zielony: dla zbiorników 800 ml biały: dla zbiorników 600 ml 11 Dysza 12 Uszczelka dyszy 14 Podłączenia SDS 16 Pokrętło do włączania/wyłączania i do regulacji wydatku powietrza 17 Uchwyt przeznaczony do odkładania pistoletu natryskowego 18 Przyłącze dla węża (jednostka podstawowa) 19 Uchwyt 20 Schowek na akcesoria 21 Pokrywka filtra powietrza 22 Lepkościomierz *Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi w skład wyposażenia standardowego.

Dane techniczne

System precyzijnego Rozpylania		PFS 105 E
Numer katalogowy		3 603 B06 2..
Znamionowa moc pobierania	W	350
Wydajnosć tłoczenia medium	g/min	150
Wydajnosć Rozpylania	W	105
Czas zuzyty na nakładanie powtok malarskich na 5 m2	min	6
Pojemnosć zbiornika na medium	ml	800
Długość elastycznéogrzejówod powietrznégo	m	3,4
Ciezar odpowiednio do EPTA-Procedure 01/2003	kg	4,9

Klasa ochrony

□/II

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego elektronarzędzia. Nazwy handlowe poszczególnych elektronarzędzi mogą się różnić.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w „Dane techniczne”, odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN 60335 - zgodnie z wymaganiami dyrektyw: 2004/108/EU, 98/37/EU (do 28.12.2009), 2006/42/EU (od 29.12.2009).

Dokumentacja techniczna: Robert Bosch GmbH, Dept. PT/ESC, D-70745 Leinfelden-Echterdingen

Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.

Podłączanie przewodu powietrznego (zob. rys. A1-A2)

Wyjąć przewód powietrzny 13 ze schowka na akcesoria 20. - Usunąć zatyczki z obu końców przewodu powietrznego.

Podłączenia do pistoletu natryskowego:

• Mocno wsunąć podłączenia SDS 14 przewodu powietrznego do przyłącza pistoletu natryskowego 6, zgodnie z narysowanymi strzałkami.
• Obracać zamknięcie SDS, aż do słyszalnego zaskoczenia w zapadce.

Podłączenia jednostki podstawowej:

• Mocno wsunąć drugie podłączenie SDS przewodu powietrznego do przyłącza jednostki podstawowej 18, zgodnie z narysowanymi strzałkami.
• Obracać zamknięcie SDS, aż do słyszalnego zaskoczenia w zapadce.

Wskazówka: Po zakończeniu eksploatacji urządzenia NSE należy zabezpieczyć końcówkę przewodu zatyczkami.

Praca

Przygotowanie pracy

Nie wolno wykonywać prac lakierniczych, malarskich itp. w pomieszczeniach powierzchniowych lub w ich pobliżu.

Kupując farby, lakiery i pozostałe media do rozpylania, należy zwrócić uwagę na ich przyjazność dla środowiska.

Przygotowywanie powierzchni pod obróbkę

Wskazówka: Otoczenie, okolice należy dokładnie przykryć.

Mgła natryskowa zanieczyszcza otoczenie. Przy zastosowaniu urządzenia we wnętrzach wszystkie niezakryte powierzchnie mogą ulec zabrudzeniu.

Powierzchnia pod obróbkę musi być czysta, sucha i nietłuszczona.

• W przypadku gładkich powierzchni konieczne jest ich szorstkowanie - następnie należy usunąć pył szlifierski.

Rozcieńczanie medium

Podczas rozcieńczania należy zwrócić uwagę na to, by medium i rozcieńczalnik pasowały do siebie. Po zastosowaniu niewłaściwego rozcieńczalnika mogą powstać grudki, które spowodują zatkanie pistoletu natryskowego.

Medium	zalecane rozcieńczenie
Substances ochonne do drewna, bejce, oleje, lazury	w postaci niedrozcieńczonej
Środki bezynfekcyjne, środki ochrony roślin	w postaci niedrozcieńczonej
lakiery na bazie Rozpuszczaliników lub lakiery Rozpuszczalance w wodzie, preparaty gruntujuć, lakiery samochodowe, grubowarstwowe lazury	rozcieńczenie o co najmiej 10 %

Z medium przeznaczonym do rozcieńczenia należy postępować w następujący sposób:

• Wziąć lepkościomierz 22. Dobrze przemieszać medium. - Napełnić pojemnik na medium 8 cieczą. (zob. "Napełnianie medium", str. 154)
• Rozcieńczyć medium o 10% za pomocą rozcieńczalnika. Na przykład:

Iberońcy wymielskiowa medium [ml]	200	300	400	500
Rozcieńczalnik [ml]	20	30	40	50

Dobrze przemieszać medium. - Przeprowadzić próbne natryskiwanie na powierzchni testowej. (zob. „Natryskiwanie“, str. 155)

Po uzyskaniu optymalnego stanu strumienia, można rozpocząć natryskiwanie.

lub

Jeżeli strumień nie jest zadowalający lub nie dochodzi do wytrysku farby, należy postępować jak opisano w przypadku „Usuwanie usterek” na stronie 158.

Napełnianie medium (zob. rys. C1-C2)

Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda. - Odkręcić zbiornik 8 i zdjąć go z pistoletu natryskowego. - Obrócić turbinę pionową 10 tak, aby medium mogło być rozpylone, nie pozostawiając żadnych resztek:

do prac z obiektami leȩźycymi	do przyodu, w kierunku dyszy
do prac ponad glówn	do tychu, w kierunku uchwytu rycznych

• Napełnić zbiornik medium i mocno nakręcić go na pistolet natryskowy.

Uruchomienie

Należy zwrócić uwagę na napięcie sieci! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia. Elektronarzędzia przeznaczone do pracy pod napięciem 230 V można przyłączać również do sieci 220 V. Jednostka podstawowa powinna zawsze podczas pracy urządzenia stać w pozycji poziomej na równej płaszczyźnie. Jeżeli jednostka podstawowa jest włączona, nie wolno jej przechylać lub ustawiać w pozycji pionowej. Zwrócić uwagę, by jednostka podstawowa nie zassała pyłu lub innych zanieczyszczeń podczas pracy. Zwrócić uwagę, aby nie zanieczyścić jednostki podstawowej podczas rozpylania.

Uruchomienie

• Jednostkę podstawową należy ustawiać zawsze w pozycji poziomej na równej i czystej powierzchni.
• Włożyć wtyczkę sieciową do gniazda. Ująć pistolet natryskowy w rękę i skierować go na powierzchnię przeznaczoną do obróbki.
• W celu włączenia należy przycisnąć elektryczny przełącznik prędkości podstawowej aż do oporu w prawo. Zaleca się, aby rozpocząć pracę przy maksymalnym wydatku powietrza. ("Regulacja wydatku powietrza", zob. str. 156)
• Nacisnąć przycisk funkcyjny 9 na pistolecie natryskowym.

Wskazówka: Gdy jednostka podstawowa jest włączona, z dyszy 11 wypływa zawsze powietrze.

Wyłączenie

- Zwolnić przycisk funkcyjny 9 i przykręcić zawór 16 w lewo aż do oporu. - Odstawić pistolet natryskowy do przeznaczonego do tego celu uchwytu 17. Wyjąć wtyczkę sieciową z gniazda.

Wskazówki dotyczące pracy

Natryskiwanie (zob. rys. D-E)

Wskazówka: W przypadku pracy elektronarzędziem na zewnątrz, należy wziąć pod uwagę kierunek wiatru.

• Najpierw należy wykonać krótką próbę natryskiwania i ustawić kształt strumienia oraz ilość nakładanego medium, kierując się rodzajem materiału malowanego obiektu. (Ustawienia zob. poniższe rozdziały)
• Pistolet natryskowy należy trzymać prostopadle do malowanej powierzchni, zachowując równomierny odstęp (5 - 15 cm).
• Proces natryskiwania należy rozpocząć poza malowanym obiektem.
• Pistolet należy przesuwać równomiernie w poprzek lub w górę-dół malowanej powierzchni - w zależności od ustawionego kształtu strumienia.

Powłokę malarską o wysokiej jakości uzyskuje się wówczas, gdy tory malowania nakładają się na siebie o 4 - 5 cm (tzw. malowanie „na zakładkę”).

• Pokrywając powierzchnię farbą lub lakierem, nie należy robić przerw.

Jednorodną powierzchnię uzyskuje się przy równomiernym prowadzeniu pistoletu natryskowego.

Nierównomierne odstępy, a także natryskiwanie pod kątem powoduje silniejsze wytwarzanie się mgły lakierniczej, co powoduje powstanie nierównomiernej powłoki.

• Proces natryskiwania należy zakończyć poza malowanym obiektem.

Nie należy rozpylać medium aż do zakończenia się pojemnika. Gdy pionowa rurka nie jest zanurzona w medium, ustaje wytwarzanie strugi natryskowej, co powoduje powstanie nierównomiernej powłoki.

Gdy medium zaczyna się gromadzić na dyszy i zatyczce, należy oczyścić oba elementy używanym uprzednio rozcieńczalnikiem.

Regulacja kształtu strumienia natrysku (zob. rys. F)

Nie wolno nigdy uruchamiać przycisku funkcyjnego 9 podczas przestawiania zatyczki 2.

• Poluzować nakrętkę złączkową 3.
• Przekręcić zatyczkę 2, ustawiając ją w odpowiedniej pozycji.
• Ponownie dokręcić nakrętkę złączkową.

Zatyczka Strumień Zastosowanie

A

Pionowy strumień do obróbki poziomych powierzchni

B

Poziomy strumień do obróbki pionowych powierzchni

C

Strumień okrągły do malowania naroży, krawędzi i trudno dostępnych miejsc.

156 | Polski

Regulacja ilości dostarczanego medium (zob. rys. G)

• Przekręcić pokrętło 5, aby ustawić pożądaną ilość rozpylanego medium: I: minimalna ilość medium, III: maksymalna ilość medium.

Ilość rozpylanego medium

Zbyt duża ilość medium na malowanej powierzchni:

Ustawianie

Zredukować ilość rozpylanego medium.

• Przekręcić pokrętło 5 w kierunku I.

Zbyt mała ilość medium na malowanej powierzchni:

Zwiększyć ilość rozpylanego medium.

• Przekręcić pokrętło 5 w kierunku III.

Regulacja wydatku powietrza (zob. rys. H)

• Przekręcić pokrętło 16, aby ustawić wydatek powietrza i ciśnienie, pod jakim medium ma być rozpylane.

minimalny wydatek powietrza

maksymalny wydatek powietrza

Zaleca się, aby rozpoczynać pracę przy maksymalnym wydatku powietrza.

Wydatek powietrza

Zbyt silna mgła lakiernicza:

Ustawianie

Zredukować wydatek powietrza.

• Przekręcić standard 16 w lewo.

Zbyt niski stopień rozdrobnienia medium:

Zwiększyć wydatek powietrza.

• Przekręcić standard 16 w prawo.

Transport

Przed transportem pistolet natryskowy lub zamknięty pojemnik na medium należy umieścić w uchwycie przeznaczonym do odkładania pistoletu 17. Dzięki specjalnemu urządzeniu wspierającemu, pistolet natryskowy jest dobrze osadzony w uchwycie. Wyciek medium nie jest możliwy.

• Odstawić pistolet natryskowy do uchwytu i docisnąć go do oporu, tak aby był on mocno osadzony w uchwycie.

Polski | 157

Konserwacja i serwis

Konserwacja i czyszczenie

Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.

Czyszczenie (zob. rys. I-K)

Właściwe czyszczenie pistoletu natryskowego jest warunkiem bezbłędnego funkcjonowania. Szkody spowodowane nieczyszczeniem lub niewłaściwym czyszczeniem sprzętu nie są objęte gwarancją.

Pistolet natryskowy i pojemnik na medium należy zawsze czyścić odpowiednim dla danego medium rozcieńczalnikiem (rozpuszczalnikiem lub wodą).

Nie zanurzać nigdy całego pistoletu w środku czyszczącym.

Nigdy nie czyść otworów w dyszy ani otworów wentylacyjnych pistoletu za pomocą ostrych metalowych przedmiotów.

Rozcieńczonego medium nie należy przechowywać, ani mieszać go z oryginalnym (nierozcieńczonym) medium.

Jeżeli użyte medium zawierało substancje niebezpieczne dla zdrowia, pistolet natryskowy należy oczyścić bardzo dokładnie.

• Wyłączyć jednostkę podstawową i wcisnąć przełącznik funkcyjny 9 pistoletu - aby medium powróciło do zbiornika.
• Odkręcić pojemnik 8 i opróżnić go z resztek medium.
• Napełnić zbiornik rozcieńczalnikiem (rozpuszczalnikiem lub wodą) i mocno nakręcić go na pistolet natryskowy.
• Wielokrotnie potrząsnąć pistoletem. Włączyć jednostkę podstawową i rozpylić rozcieńczalnik, kierując go do pustej puszki po farbie lub lakierze.
• Powtarzać ostatnie trzy czynności dopóty, dopóki z pistoletu nie zacznie wydostawać się czysty rozcieńczalnik.
• Ponownie wyłączyć jednostkę podstawową.
• Całkowicie opróżnić pojemnik 8.
• Skontrolować, czy pionowa rurka i uszczelka 10 są czyste i nieuszkodzone.
• Pistolet i zbiornik oczyścić z zewnątrz szmatką zwilżoną w rozcieńczalniku.
• Odkręcić i zdjąć nakrętkę złączkową 3 i zatyczkę 2.
• Oczyść dyszę 11 i iglicę za pomocą rozcieńczalnika.

Od czasu do czasu należy też oczyścić uszczelkę dyszy 12. - Zdjąć dyszę 11 i uszczelkę 12.

W razie potrzeby można posłużyć się jakimś ostro zakończonym przedmiotem, gdyż uszczelka dyszy jest mocno osadzona na pistolecie.

• Oczyścić uszczelkę za pomocą rozcieńczalnika.
• Ponownie umieścić uszczelkę w pistolecie. Należy zwrócić uwagę na to, by rowek nie był zwrócony w stronę pistoletu.
• Nasunąć dyszę na pistolet i obracając, ustawić we właściwym położeniu.
• Nałożyć zatyczkę 2 na dyszę i mocno dokręcić nakrętkę 3.

Wymiana filtra powietrza (patrz rys. L)

W razie zanieczyszczenia filtra powietrza, należy go wymienić.

• Zdjąć osłonę filtra 21. Wymienić filtr.
• Ponownie nałożyć osłonę filtra.

Likwidacja materiałów

Rozcieńczalniki i resztki medium muszą zostać zlikwidowane w sposób przyjazny dla środowiska. Należy wziąć pod uwagę instrukcje producenta oraz lokalne przepisy dotyczące utylizacji odpadów niebezpiecznych.

Należy zdecydowanie zapobiec temu, by szkodliwe dla środowiska chemikalia przedostały się do gleby, wód gruntowych, rzek i zbiorników wodnych. Nie wolno wylewać substancji szkodliwych dla środowiska naturalnego do kanalizacji!

Usuwanie usterek

Problem	Przyczyna	Usuwanie będu
Medium nie kryje	Zbyt mała ilość medium	Przekość sukresć 5 w kierunku XIII.
	Zbyt duźda odległowść od malowanej powierzchni	Zmniejszyść odstep
	Zbyt cienka powłoka malarka; natryskiwano niedostatecznych ilość razy	Powtórzyc natryskwanie
	Za gęste medium	Ponownie Rozcieńczyć medium o 10% i przyepamadzić probne natryskwanie
Medium roźȩwa są na pomalowanej powierzchni	Nałoźono za duźto medium	Przekości sukresć 5 w kierunku I.
	Zbyt mała odległowść od malowanej powierzchni	Zwiększyść odstep od malowanej powierzchni
	Za rzbadkie medium	Dodać medium do mieszanki
	Zbyt czȩsto natryskiwano	Usunuć czȩbowiecie farba i powtórzyc obróbkę, natryskujac mniejsza ilość razy
Zbyt niski stopiéń rozdrobnienia medium	Zbyt wysoka ilość medium	Przekości sukresć 5 w kierunku I.
	Za sławy wydatek powietrza	Przekości sukresć do regulacje wydatku powietrza 16 w sprawo
	Zanieczyszczona dysza 11	Oczymić dyszcę
	Zbyt niskie ciasnienie w POWemniku 8	Mocno nikrzeci pojemnik na medium na pistolet natryskowy
	Za gęste medium	Ponownie Rozcieńczyć medium o 10% i przyepamadzić probne natryskwanie
	Mocno zanieczyszczony filtr powietrza	Wymiana filtragowietrza
Zbyt silna mgła lakiernicza	Nałoźono za duźto medium	Przekości sukresć 5 w kierunku I.
	Zbyt duźda odległowść od malowanej powierzchni	Zmniejszyść odstep
	Za rzbadkie medium	Zmniejszyść wydatekgowietrza, przytemnosć sukresć do regulacje wydatku powietrza 16 w lewo

Polski | 159

Problem	Przyczyna	Usuwanie bjędu
Pulsujuć strumiéń medium	Za mało medium w pojemniku	Uzupe)—nić medium
	Zatkany otwor wenty年后 przy pionowej urce 10	Oczy)—cić rurke i otwor
	Mocno zanieczyszczony filtr powietrza	Wymiana filtragowie rasa
	Za g)—ste medium	Ponownie Rozcie)—cZYC medium o 10% i przybewiadzić przy"—nataryskiwanie
Medium wycieka przy dyszy	Osady medium przy dyszy 11 i zatyczze 2	Oczy)—cić dysz)—i zatycz)—
	Uszkodzona dysza 11	Wymienić dzy)—
	Poluzowana dysza 11	Doci)—nak)—tke z)—z)—zkowska 3
Z dyszy nie wyp)—wa medium	Pok)—tó do regul)—ciy wydatku powietrza 16 zost)—o zbyt mocno przy)—cone w lewo	Przek)—cić Pok)—tó do regul)—ciy wydatku powietrza 16 w sprawo
	Brak ci)—nienia w pojemniku 8	Mocno naku)—cić pojemnik na medium na pistolet natrysκowy
	Poluzowana urka 10	Umoc)—wroc—
	Zatkana dysza 11	Oczy)—cić dzy)—
	Zatkana urka 10	Oczy)—cić rurke
	Zatkany ot)—wó r went)—acyjny przy pion)—woj er 10	Oczy)—cić rurke i ot)—wó
	Za)—g)—ste medium	Ponownie Rozcie)—cZYC medium o 10% i przybewiadzić przy"—nataryskiwanie

Konserwacja

Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli produkcyjnej, ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy Bosch.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego elektronarzędzia zgodnie z danymi na tabliczce znamionowej.

160 | Polski

Obsługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi. Rysunki techniczne oraz informacja o częściach zamiennych znajdują się pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i osprzętu.

Polska

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: [phone]

Faks: [phone]

E-Mail: [e-mail]

Infolinia Działu Elektronarzędzi: [phone]

(w cenie połączenia lokalnego)

E-Mail: [e-mail]

www.bosch.pl

Usuwanie odpadów

Pistolet natryskowy, jednostkę podstawową, osprzęt i opakowanie należy oddać do ponownego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.

Części z tworzyw sztucznych są odpowiednio oznakowane celem odpowiedniego i odpowiedzialnego przeprowadzenia procesu recyklingu.

Tylko dla państw należących do UE:

Nie należy wyrzucać elektronarzędzi do odpadów domowych! Zgodnie z europejską wytyczną 2002/96/EG o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowania

w prawie krajowym, wyeliminowane, nienadające się do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

Cesky | 161

Zobrażené componenty

Hladina hluku może przy pracy osiągać wartość powyżej 80 dB(A).

Usuwanie usterek

1 Pistolet natryskowy

Rozcieńczanie substancji natryskowych

Podczas rozcieńczania należy zapewnić wzajemną zgodność substancji natryskowej i środka rozcieńczającego. Stosowanie niewłaściwego środka rozcieńczającego może czasami powodować powstawanie zgrubień, które mogą zatkać pistolet natryskowy.

Substancja natryskowa

Zalecany stopień rozcieńczenia

Środki do ochrony drewna, bejce, oleje, lakiery

nierozcieńczone

Środki dezynfekcyjne i ochrony roślin

nierozcieńczone

Farby i lakiery rozcieńczane rozpuszczalnikiem lub wodą, podkłady, farby samochodowe, lakiery grubowarstwowe

Rozcieńczanie substancji natryskowych

Przed rozcieńczeniem sprawdź, czy substancja natryskowa może być mieszana z rozcieńczalnikiem. Stosowanie niewłaściwego rozcieńczalnika może spowodować powstawanie grudek, które zatkają pistolet natryskowy.

Napełnianie pistoletu natryskowego substancją (patrz rys. C1-C2)

Purskimas (žr. pav. D-E)

Nuoroda: jei su prietaisu dirbate lauke, atkreipkite dėmesį į vėjo kryptį.

Purskiamos medžiagos kiekio nustatymas (žr. pav. G)

Purskiamos medžiagos kiekio nustatymas

Per daug purskiamos medžiagos ant purskiamo paviršiaus:

Per mažai purskiamos medžiagos ant purskiamo paviršiaus:

Purskiamos medžiagos kiekį reikia sumažinti. Reguliavimo ratuką 5 pasukite I kryptimi. Purskiamos medžiagos kiekį reikia padidinti. Reguliavimo ratuką 5 pasukite III kryptimi.

• Įstatykite purskimo pistoletą į šią vietą ir spauskite, kol jis tvirtai įsistatys.
