L 21-6 230 - Szlifierka Kątowa Flex - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia L 21-6 230 Flex w formacie PDF.
| Marka | Flex |
| Model | L 21-6 230 |
| Typ produktu | Szlifierka kątowa |
| Średnica tarczy | 230 mm |
| Moc znamionowa | 2100 W |
| Prędkość obrotowa bez obciążenia | 6500 obr/min |
| Gwint wrzeciona | M14 |
| Waga | 5,4 kg |
| Wymiary (dł. x szer. x wys.) | 450 x 140 x 130 mm |
| Zasilanie | 230 V ~ 50 Hz |
| Przewód zasilający | 4 m, H07RN-F |
| Ochrona | Klasa II (podwójna izolacja) |
| Główne funkcje | Cięcie, szlifowanie, usuwanie zadziorów |
| Dodatkowy uchwyt | Regulowany uchwyt antywibracyjny |
| Osłona ochronna | Regulacja bez użycia narzędzi |
| Urządzenie zabezpieczające | Hamulec tarczy, wyłącznik bezpieczeństwa |
| Łagodny rozruch | Tak |
| Konserwacja i czyszczenie | Czyścić szczeliny wentylacyjne miękką szczotką |
| Części zamienne | Tarcze, szczotki węglowe, przełącznik |
| Naprawialność | Wskaźnik naprawialności 8,2/10 |
Często zadawane pytania - L 21-6 230 Flex
Pytania użytkowników dotyczące L 21-6 230 Flex
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Szlifierka Kątowa w formacie PDF za darmo! Znajdź swoją instrukcję L 21-6 230 - Flex i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. L 21-6 230 marki Flex.
INSTRUKCJA OBSŁUGI L 21-6 230 Flex
Zastosowane symbole ..... 136
Symbole na urządzeniu ..... 136
Dane techniczne 136
Opis urządzenia 137
Dla własnego bezpieczeństwa ..... 138
Poziom hałasu i drgań ..... 142
Instrukcja obsługi 143
Przegląd, konserwacja i pielęgnacja .. 145
Wskazówki dotyczące usuwania
opakowania i zużytego urządzenia ... 146
Deklaracja zgodność (€ 146
Wyłączenie z odpowiedzialności ..... 146
Zastosowane symbole
OSTRZEŻENIE!
Oznacza bezpośrednio zagrażające niebezpieczeństwo.
Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.
OSTROŻNIE!
Oznacza możliwość wystąpienia niebezpiecznej sytuacji.
Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.
WSKAZÓWKA
Oznacza wskazówki dla użytkownika i ważne informacje.
Symbole na urządzeniu
Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!
Zastosować okulary ochronne!
Używać ochronników słuchu!
Klasa ochrony II (całkowita izolacja)
Wskazówka dotycząca usuwania zużytego urządzenia (patrz strona 146)
Dane techniczne
| Typ urządzenia | Szlifierka kątowa | |||
| L 21-6 230/L 2100 | L 21-8 180 L | 24-6 230 | ||
| Maks. ∅ narzedia szlifierskiego mm | 230 180 230 | |||
| Grubość narzędzia szlifierskiego mm | 1–10 | |||
| Gwint wrzeciona M14 | ||||
| Prędkość obrotowa obr./min 6500 | 8300 | 6500 | ||
| Moc pobierana | W | 2100 | 2100 | 2400 |
| Napięcie sieciowe | V/Hz | 230/50 | ||
| Waga zgodnie z procedurą „EPTA 01/2003“ (bez przewodu) | kg | 4,9 | 4,7 | 5,8 |
| Klasa ochrony | II / ☐ | |||
Opis urządzenia
W tej isntrukcji opisane są różne narzędzia elektryczne.
Rysunki mogą różnić się szczegółami od nabytego narzędzia elektrycznego.
Do włączania i wyłączania.
2 Blokada włączania/przycisk blokady do pracy ciągłej
Uniemożliwia przypadkowe włączenie urządzenia i blokuje wyłącznik do pracy ciągłej.
3 Dźwignia szybkomocująca
4 W r z e c i o n o
5 Lønierzem gwintowanym
a Kołnierz mocujący
b Nakrętka mocująca
6 Osłona tarczy
7 Korpus urządzenia z napędem
Z otworami wylotu powietrza i strzałką kierunku obrotów.
8 Dodatkowy uchwyt prowadzący
Uchwyt dodatkowy można zamontować z lewej strony, u góry i z prawej strony.
9 Blokada wrzeciona
Do unieruchomienia wrzeciona przy zmianie narzędzia.
10 Uchwyt prowadzący z wyłącznikiem
11 Elektryczny przewód zasilający 4,0 m z wtyczką
12 Klucz czołowy
13 Tabliczka znamionowa (nie jest przedstawiony)
Dla własnego bezpieczeństwa
OSTRZEŻENIE!
Przed pierwszym użyciem szlifierki kątowej należy przeczytać i postępować według:
- niniejszej instrukcji obsługi,
„Ogólnych wskazówek bezpieczeństwa“ dotyczących pracy narzędziami elektrycznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315.915),
– zasad i przepisów terenowych obowiązujących na miejscu użycia urządzenia odnośnie BHP.
Niniejsza szlifierka skonstruowana jest zgodnie z aktualnym poziomem techniki i uznanymi zasadami bezpieczeństwa technicznego. Mimo to podczas użytkowania urządzenia może wystąpić zagrożenie dla zdrowia i życia użytkownika lub osób trzecich albo uszkodzenia urządzenia lub innych szkód materialnych.
Szlifierkę kątową stosować tylko i wyłącznie:
– zgodnie z przeznaczeniem,
- w niezawodnym stanie technicznym zgodnym z zasadami bezpieczeństwa i higieny pracy.
Usterki wywierające wpływ na bezpieczeństwo należy niezwłocznie usunąć
Zastosowanie zgodne z przeznaczeniem
Niniejsza szlifierka kątowa przeznaczona jest
– do profesjonalnego zastosowania w przemyśle i rzemiośle,
– do szlifowania i przecinania metalu lub kamienia na sucho z zastosowaniem tarcz do szlifowania zgrubnego i tarcz przecinających dopuszczonych dla prędkości obwodowej 80 m/s,
– do szlifowania powierzchniowego metalu i kamienia z zastosowaniem ściernic garnkowych stożkowych o średnicy do 110 mm dopuszczonych dla prędkości obwodowej 50 m/s,
– do szlifowania powierzchniowego arkuszami ściernymi na talerzu wsporczym dostosowanym do liczby obrotów maszyny,
– do zastosowania z narzędziami szlifierskimi i wyposażeniem, które wymienione są w tej instrukcji obsługi lub zalecane przez producenta do takiego zastosowania.
Do przecinania musi być zastosowana specjalna osłona ochronna. która przewidziana jest do takich zadań.
Przecinanie kamienia przy użyciu tarcz tnących wzmocnionych włóknem dozwolone jest tylko przy zastosowaniu osłony prowadzącej.
Niedopuszczalne jest stosowanie np. tarcz do freza łańcuchowego i brzeszczotów piły. Szlifierka kątowa nie nadaje się do polerowania.
Wskazówki bezpieczeństwa pracy z szlifierkami kątowymi
OSTRZEŻENIE!
Przeczytać wszystkich dostarczonych z elektronarzędziem wskazówek bezpieczeństwa, instrukcji, rysunków i specyfikacji. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Przechować wskazówki bezpieczeństwa i pouczenia do użytku w przyszłości.
Wskazówki bezpieczeństwa dotyczące szlifowania, szlifowania papierem ściernym i przecinania ściernicą
■ Niniejsze narzędzie elektryczne przeznaczone jest do zastosowania jako szlifierka, szlifierka do szlifowania papierem ściernym i przecinarka. Proszę przestrzegać wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i parametrów podanych w dokumentacji, która należy do zakresu dostawy urządzenia.
Nieprzestrzeganie następujących wskazówek może spowodować porażenie prądem elektrycznym, wybuch pożaru i/lub ciężkie zranienia.
■ Niniejsze narzędzie elektryczne nie nadaje się do pracy ze szczotkami drucianymi ani do polerowania.
Zastosowanie urządzenia w sposób niezgodny z jego przeznaczeniem może spowodować zagrożenie lub niebezpieczeństwo zranienia.
■ Nie wolno stosować żadnego wyposażenia dodatkowego, które nie jest przewidziane ani polecane przez producenta specjalnie dla tego urządzenia elektrycznego.
Sama możliwość zamocowania wyposażenia do urządzenia elektrycznego nie gwarantuje jeszcze bezpiecznego zastosowania.
■ Dopuszczalna liczba obrotów zastosowanego narzędzia musi być co najmniej tak wysoka, jak najwyższa liczba obrotów podana na urządzeniu.
Wyposażenie, które obraca się z większą liczbą obrotów, niż dopuszczona maksymalna liczba obrotów, może się połamać i zostać wyrzucone w powietrze.
■ Średnica zewnętrzna i grubość zastosowanego narzędzia musi być zgodna z wymiarami urządzenia.
Nieprawidłowo odmierzone narzędzia mogą być niewystarczająco osłonięte lub niedostatecznie kontrolowane.
- Narzędzia robocze z wkładką gwintowaną muszą dokładnie pasować na gwint na wrzecionie. W przypadku narzędzi roboczych, mocowanych przy użyciu kołnierza średnica otworu narzędzia roboczego musi być dopasowana do średnicy kołierza. Narzędzia, które nie pasują dokładnie na wrzeciono ściernicy urządzenia elektrycznego, obracają się nierównomiernie, bardzo mocno drgają i mogą spowodować utratę panowania i kontroli nad urządzeniem.
- Nie wolno stosować żadnych uszkodzonych narzędzi. Przed każdym użyciem należy skontrolować oprzyrządowanie, np. ściernice pod kątem odprysków i pęknięć, talerze szlifierskie pod kątem pęknięć, starcia lub silnego zużycia, szczotki druciane pod kątem lużnych lub złamanych drutów. Po ewentualnym upadku urządzenia elektrycznego lub narzędzia, należy sprawdzić czy nie uległy uszkodzeniu; używać tylko nieuszkodzone narzędzia. Po sprawdzeniu i założeniu narzędzia należy
zwrócić uwagę, aby użytkownik i osoby postronne znajdowały się poza obszarem płaszczyzny rotacji narzędzia, następnie włączyć urządzenie i pozo- stawić pracujące na najwyższej liczbie obrotów na czas jednej minuty. Uszkodzone narzędzia łamią się najczęściej podczas takiej próby.
Należy stosować środki ochrony osobistej. Zależnie od wykonywanego zadania założyć odpowiednio maskę osłaniającą całą twarz, maskę osłania-jącą górną część twarzy lub okulary ochronne. Zastosować odpowiednio maskę przeciwpyłową, ochronniki słuchu, rękawice ochronne lub specjalny fartuch, który chroni użytkownika przed małymi cząsteczkami substancji ściernych i szlifowanych materiałów.
Chronić oczy przed zranieniem poprzez wyrzucane ciała obce, które powstają przy różnych zastosowaniach urządzenia. Maski przeciwpyłowe i ochronne muszą posiadać zdolność filtracji pyłów powstających podczas pracy.
W przypadku obciążenia hałasem przez dłuższy czas, użytkownik narażony jest na utratę słuchu
■ Zwracać uwagę, aby osoby postronne znajdowały się w bezpiecznej odległości od obszaru pracy. Każda osoba, która zbliża się do obszaru pracy urządzenia musi nosić osobiste środki ochrony.
Odlamane kawałki obrabianego materiału lub uszkodzonego narzędzia, mogą zostać wyrzucone w powietrze i spowodować zranienia nawet poza bezpośrednim obszarem pracy.
■ Urządzenie chwytać tylko za izolowane powierzchnie przeznaczone do tego celu, jeżeli podczas pracy zachodzi niebezpieczeństwo zetknięcia się narzędzia z ukrytym przewodem elektrycznym lub przewodem zasilającym.
Kontakt z przewodem elektrycznym, znajdującym się pod napięciem, może spowodować, że metalowe elementy urządzenia znajdą się również pod napięciem, i poprzez to doprowadzić do porażenia prądem elektrycznym.
■ Elektryczny przewód zasilający prowadzić zawsze z dala od obracających się narzędzi. W przypadku utraty kontroli nad urządzeniem może dojść do zerwania elektrycznego przewodu zasilającego lub zetknięcia się z nim, a dłoń lub ręka użytkownika może zostać wciągnięta przez obracające się narzędzie lub urządzenia.
■ Nie wolno odkładać urządzenia elektrycznego zanim narzędzie całkowicie się nie zatrzyma.
Obracające się narzędzie może się zetknąć z powierzchnią, na którą odłożono urządzenie, i spowodować utratę kontroli użytkownika nad urządzeniem.
- Nie włączać urządzenia podczas przenoszenia ani nie przenosić włączonego urządzenia.
Odzież może zetknąć się przypadkowo z obracającym się narzędziem a narzędzie może się wkręcić w ciało użytkownika. - Otwory wentylacyjne urządzenia elektrycznego należy regularnie czyścić. Dmuchawa silnika wciąga pył do obudowy, a silne zanieczyszczenie metalicznym pyłem może spowodować niebezpieczeństwo porażenia prądem elektrycznym lub zwarcie.
■ Urządzenia elektrycznego nie wolno stosować w pobliżu materiałów palnych. Iskry mogą spowodować zapalenie się tych materiałów.
■ Nie wolno stosować żadnych narzędzi, które wymagają chłodzenia płynnymi środkami chłodzącymi.
Zastosowanie wody lub innych płynnych środków chłodzących może spowodować porażenie prądem elektrycznym.
Uderzenia zwrotne i odpowiednie wskazówki bezpieczeństwa
Uderzenie zwrotne jest nagłą reakcją urządzenia na skutek zaczepienia lub zablokowania obracającego się narzędzia, jak tarcza szlifierska, talerz szlifierski, szczotka druciana itp.
Zaczepienie lub blokada prowadzi do gwałtownego zatrzymania obracającego się narzędzia. Na skutek tego w miejscu blokady następuje niekontrolowane odrzucenie urządzenia elektrycznego w kierunku przeciwnym do kierunku obrotu narzędzia. Jeżeli np. tarcza szlifierska zaczepi lub zablokuje się w obrabianym materiale, krawędź tarczy, która zagłębia się w materiale, może się zaczepić lub zablokować, co spowoduje wyłamanie się tarczy lub uderzenie zwrotne urządzenia.
Tarcza szlifierska porusza się wtedy w kierunku użytkownika albo w przeciwnym, zależnie od kierunku obrotu tarczy w miejscu zablokowania. W takim przypadku tarcza szlifierska może się również złamać.
Uderzenie zwrotne jest następstwem nie- prawidłowej lub błędnej obsługi urządzenia elektrycznego. Można tego uniknąć stosując odpowiednie przedsięwzięcia zabezpie- czające, które opisane są poniżej.
■ Urządzenie elektryczne należy trzymać mocno a ciało i ramiona ustawić w takiej pozycji, która umożliwia przyjęcie sił uderzenia zwrotnego.
Stosować zawsze uchwyt dodatkowy (jeżeli jest) aby uzyskać możliwe największą kontrolę nad siłą uderzenia zwrotnego lub momentem reakcji przy rozruchu urządzenia.
Użytkownik może opanować siły odrzutu i reakcji poprzez zachowanie odpowiednich środków ostrożności.
■ Nigdy nie zbliżać dłoni do obracających się narzędzi.
Przy uderzeniu zwrotnym narzędzie może dotknąć dłoni a nawet po niej przejechać.
Ciało ustawiać w taki sposób, aby nie znalazł się w obszarze, do którego skieruje się urządzenie elektryczne na skutek uderzenia zwrotnego.
Uderzenie zwrotne popycha urządzenie elektryczne w kierunku przeciwnym do ruchu tarczy szlifierskiej w miejscu zablokowania.
■ Proszę zachować szczególną ostrożność podczas pracy w kątach, na ostrych krawędziach itp. Należy zapobiegać odrzuceniu narzędzia od szlifowanego materiału i jego zaciśnięciu.
Obracające się narzędzie łatwo się zakleszcza przy pracy w rogach, na ostrych krawędziach i przy uderzeniach. To z kolei jest przyczyną utraty kontroli nad urządzeniem lub uderzenia zwrotnego.
■ Nie wolno stosować żadnego brzeszczotu łańcuchowego ani zębatego. Narzędzia tego typu powodują często uderzenie zwrotne lub utratę kontroli nad urządzeniem.
Szczególne wskazówki bezpieczeństwa przy szlifowaniu i przecinaniu
■ Stosować tylko i wyłącznie ściernice, które dopuszczone są do pracy z tym urządzeniem elektrycznym i odpowiednie osłony ochronne, które przewidziane są do takich ściernic. Ściernice, które nie są przewidziane dla tego urządzenia elektrycznego, nie mogą być dostatecznie osłonięte i dlatego są niebezpieczne.
■ Tarcze szlifierskie wygięte należy mocować w taki sposób, aby ich powierzchnia szlifująca nie wystawała poza krawędź pokrywy ochronnej. Niefachowo osadzona tarcza szlifierska, wystająca poza krawędź pokrywy ochronnej nie może być wystarczająco osłonięta.
- Osłona musi być dobrze przymocowana do elektronarzędzia i – aby zagwarantować jak największy stopień bezpieczeństwa – ustawiona tak, aby część ściernicy, odsłonięta i zwrócona do operatora, była jak najmniejsza. Osłona chroni operatora przed odłamkami, przypadkowym kontaktem ze ściernicą, jak również iskrami, które mogłyby spowodować zapalenie się odzieży.
■ Sciernice wolno stosować tylko do zadań, dla których są zalecane. Na przykład: nie wolno nigdy szlifować powierzchnią boczną tarczy tnącej. Tarcze tnące przeznaczone są do zdejmowania materiału krawędzią tarczy. Działanie bocznej siły na ściernicę może spowodować jej złamanie.
■ Stosować tylko nieuszkodzone kołnierze mocujące o wielkości i kształcie odpowiednim do wybranej tarczy ściernej.
Odpowiednie kołnierze podpierają tarczę tnącą i dzięki temu zmniejszają niebezpieczeństwo uszkodzenia i złamania tarczy. Kołnierze do tarcz tnących mogą się różnić od kołnierzy do innych tarcz szlifierskich.
- Nie wolno stosować zużytych tarcz szlifierskich z większych narzędzi elektrycznych. Tarcze szlifierskie do większych narzędzi elektrycznych nie nadają się dla większej liczby obrotów, jaką mają mniejsze narzędzia elektryczne, i dlatego mogą ulec złamaniu.
Dodatkowe szczególne wskazówki bezpieczeństwa przy przecinaniu
■ Zapobiegać blokadzie tarczy tnącej w materiale oraz unikać zbyt mocnego nacisku. Nie wykonywać żadnych nadmiernie głębokich cięć. Przeciążenie tarczy tnącej zwiększa jej napreżenie i możliwość zakantowania lub zablokowania się, a tym samym możliwość uderzenia zwrotnego lub złamania narzędzia.
■ Proszę unikać obszaru przed i za obra- cającą się tarczę tnącą. Jeżeli prowadzimy tarczę tnącą w materiale przecinanym w kierunku od siebie, wtedy, w przypadku uderzenia zwrotnego, urządzenie elektryczne wraz z obracającą się tarczą tnącą może zostać odrzucone prosto w kierunku użytkownika.
■ W przypadku zaczepienia lub zablokowania tarczy tnącej albo w celu przerwania pracy, należy wyłączyć urządzenie i przytrzymać, aż do całkowitego zatrzymania się tarczy. Nie wolno nigdy próbować wyjmowania jeszcze obracającej się tarczy z przecinanego materiału, ponieważ może to spowodować uderzenie zwrotne. Proszę zbadać i usunąć przyczynę zablokowania tarczy.
■ Nie wolno włączać urządzenia elektrycznego, jeżeli znajduje się jeszcze w obrabianym materiale. Odczekać, aż tarcza tnąca uzyska pełną liczbę obrotów, a do-piero potem ostrożnie kontynuować cięcie.
W przeciwnym przypadku tarcza może się zaczepić, wyskoczyć z obrabianego materiału i spowodować uderzenie zwrotne.
■ Płyty i duże kawałki materiału przeznaczone do obróbki należy podeprzeć, aby zmniejszyć ryzyko uderzenia zwrotnego z powodu zaczepienia tarczy tnącej. Duże obrabiane przedmioty mogą się wygiąć pod wpływem ciężaru własnego. Materiał przeznaczony do obróbki musi być podparty po obydwóch stronach tarczy i to zarówno w pobliżu linii tnącej jak i na krawędzi materiału.
■ Proszę zachować szczególnie ostrożność przy wycinaniu „kieszeni“ w ścianach lub w niewidocznych obszarach. Tarcza tnąca zanurzająca się przy cięciu w ścianie może natrafić na przewody elektryczne, gazowe, wodne lub inne objekty i spowodować uderzenie zwrotne.
Szczególne wskazówki bezpieczeństwa dotyczące szlifowania papierem ściernym
- Nie wolno stosować arkuszy papieru ściernego o zbyt dużych wymiarach; przestrzegać wymiarów podanych przez producenta. Arkusze papieru ściernego, które wystają poza talerz wsporczy, mogą doprowadzić do zranienia, mogą się blokować, podrzeć lub spowodować uderzenie zwrotne.
Kolejne wskazówki bezpieczeństwa
■ Napięcie i częstotliwość sieci elektrycznej muszą być zgodne z wartościami podanymi na tabliczce znamionowej urządzenia.
■ Przycisk blokady wrzeciona naciskać tylko wtedy, gdy szlifierka jest wyłączona i narzędzie szlifierskie całkowicie zatrzymane.
Poziom hałasu i drgań
Wartości poziomu hałasu i drgań określone zostały zgodnie z normą EN 60745.
Poziom hałasu wywołanego przez urządzenia zmierzony na stanowisku pracy (A) wynosi w normalnym przypadku:
– Poziom ciśnienia akustycznego L _pA : 93 dB(A)
– Poziom hałasu w czasie pracy L _W : 104 dB(A)
– Dokładność K: 3 dB
Całkowita wartość poziomu drgań przy szlifowaniu powierzchni (zdzieraniu):
– Wartość emisji a h: 5,9 m/s
– Dokładność K: 1,5 m/s ^2
Całkowita wartość poziomu drgań przy szlifowaniu krążkiem szlifierskim:
– Wartość emisji a h: 5,0 m/s ^2
– Dokładność K: 1,5 m/s ^2
OSTROŻNIE!
Podane wartości pomiarowe odnoszą się do nowych urządzeń. Wartości poziomu hałasu i drgań zmieniają się podczas codziennego użytkowania.
i WSKAZÓWKA
Wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową podaną normą EN 60745 i może być używa do wzajemnego porównywania narzędzi elektrycznych.
Nadaje się ona również do prowizorycznego określenia obciążenia drganiami.
Podana wartość poziomu drgań odnosi się do podstawowego zastosowania narzędzia elektrycznego. Jednak w przypadku użycia urządzenia do innego zastosowania, z innym wyposażeniem albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanych wartości.
Może to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy.
W celu dokładnego określenia rzeczywistego obciążenia drganiami należy uwzględnić również czas, w którym urządzenie jest wyłączone albo włączone, ale właściwie nie użytkowane. Może to znacznie zredukować obciążenie drganiami w całkowitym czasie pracy.
Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja urządzeń elektrycznych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych.
OSTROŻNIE!
Przy ciśnieniu akustycznym powyżej 85 dB(A) zakładać ochronniki słuchu.
Instrukcja obsługi
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy szlifierce należy wyjąć wtyczkę z gniazdka sieciowego.
Przed uruchomieniem
■ Proszę rozpakować szlifierkę i sprawdzić czy nie brakuje części lub nie ma uszkodzeń transportowych.

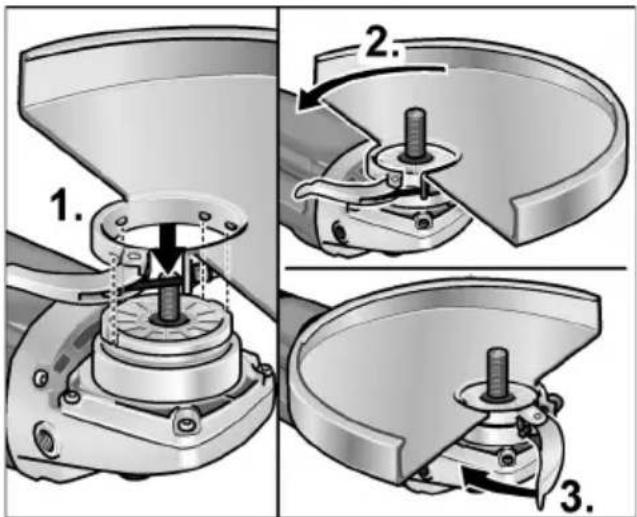

- Osłone tarczy z pierścieniem mocującym nałożyć na kołnierz mocujący, krzywkę na pierścieniu mocującym wprowadzić przy tym do wpustu na kołnierzu (1.).
- Osłone przekręcić do odpowiedniej pozycji (2.) i zaciągnąć dźwignię mocującą (3.).

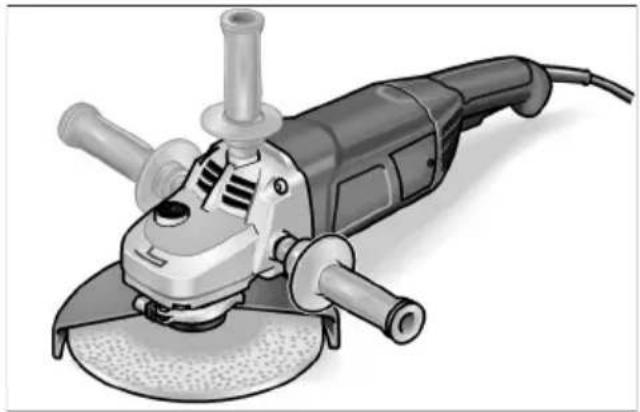

■ Montaż dodatkowego uchwytu prowadzącego.

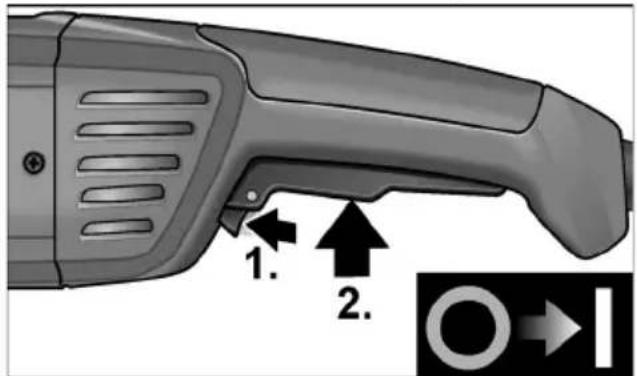

Włączanie i wyłączanie Praca chwilowa bez blokady
■ Nacisnąć przycisk blokady włączenia i przytrzymać (1.).
■ Wyłącznik nacisnąć (2.).
■ W celu wyłączenia zwolnić przycisk wyłącznika.

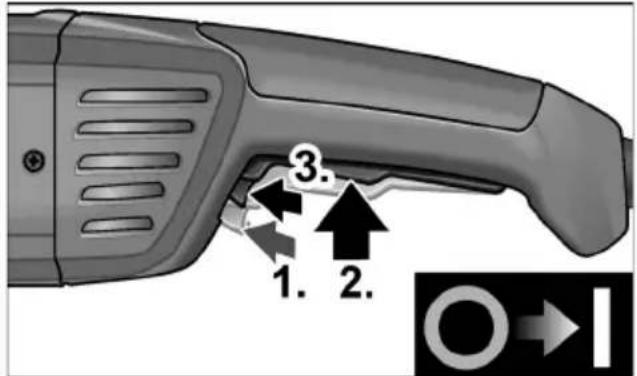

Praca ciągła z blokadą
■ Nacisnąć przycisk blokady włączenia i przytrzymać (1.).
■ Wyłącznik nacisnąć i przytrzymać (2.).
■ Nacisnąć przycisk ustalający do pracy ciągłej (3.).
■ W celu wyłączenia nacisnąć krótko przycisk wyłącznika i zwolnić.
Przestawienie osłony tarczy
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy szlifierce należy wyjąć wtyczkę z gniazdka sieciowego.
Przy obróbce zgrubnej i przecinaniu nie wolno nigdy pracować bez osłony tarczy. Do przecinania należy zastosować specjalną osłonę ochronną przeznaczoną do przecinania.
OSTROŻNIE!
Niebezpieczeństwo zranienia! Używać rękawic ochronnych.
■ Zwolnić dźwignię mocującą (1.).
■ Przestawić osłonę tarczy (2.).
■ Zaciągnąć dźwignię mocującą (3.).
Mocowanie/wymiana narzędzia
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy szlifierce należy wyjąć wtyczkę z gniazdka sieciowego.
■ Nacisnąć blokadę wrzeciona i przytrzymać wciśnięta (1.).
■ Odkręcić nakrętkę mocującą z wrzeciona kluczem czołowym poprzez obrót w kierunku przeciwnym do ruchu wskazówek zegara i zdjąć (2.).
■ Nałożyć tarczę szlifierską, zwracając uwagę na prawidłowe ułożenie.
■ Nakrętkę mocującą przykręcić na wrzeciono.
– Tarcza szlifierska grubości ≦ 10 mm: wieniec nakrętki mocującej do góry, do końca wału.
– Tarcza szlifierska grubości > 10 mm: wieniec nakrętki mocującej na dół, do przekładni.
■ Nacisnąć blokadę wrzeciona i przytrzymać wciśnięta.
■ Dokręcić nakrętkę mocującą kluczem czołowym.
■ Włożyć wtyczkę do gniazdka siecio-
wego.
■ Szlifierkę kątową włączyć przełącznikiem suwakowym bez blokady (praca chwilowa) i pozostwić włączoną około 30 sekund. Sprawdzić, czy urządzenie jest wyważone i nie występują drgania.
■ Wyłączyć szlifierkę.
Wskazówki dotyczące pracy
WSKAZÓWKA
Po wyłączeniu urządzenia narzędzie szlifierskie obraca się jeszcze krótką chwilę.
Szlifowanie zgrubne
OSTRZEŻENIE!
Do szlifowania zgrubnego nie wolno nigdy stosować tarcz do cięcia.
– Kąt przystawienia w zakresie 20–40° gwarantuje skuteczność zdejmowania materiału.
– Szlifierkę kątową prowadzić po obrabianej powierzchni lekkim, równomiernym naciskiem.
Dzięki temu obrabiany materiał nie będzie się nagrzewał i nie powstaną żadne przebarwienia; poza tym nie tworzą się wyżlobienia.
Przecinanie
OSTRZEŻENIE!
Do przecinania należy zastosować specjalną osłone ochronną przeznaczoną do przecinania.
– Przy przecinaniu muru, betonu i kamieni naturalnych powstają pyły kwarcowe szkodliwe dla zdrowia.
– Proszę nie naciskać, nie zakantować ani nie wykonywać ruchów oscylacyjnych.
– Szlifierka kątowa musi zawsze pracować przeciwbieżnie.
W przeciwnym przypadku zagraża niebezpieczeństwo, niekontrolowanego wyskoczenia tarczy z nacięcia.
– Prędkość posuwu dopasować do obrabianego materiału: im twardszy materiał, tym wolniej.
Wyczerpujące informacje o wyrobach naszej firmy można uzyskać na stronie internetowej www.flex-tools.com.
Przegląd, konserwacja i pielęgnacja
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy szlifierce należy wyjąć wtyczkę z gniazdka sieciowego.
Czyszczenie
OSTRZEŻENIE!
W skrajnych przypadkach przy obróbce metali może osadzać się wewnątrz obudowy pył metaliczny zdolny do przewodzenia prądu elektrycznego. Wpływa to ujemnie na izolację ochronną urządzenia! Proszę podłącać urządzenie poprzez przełącznik ochronny (bezpiecznik prądu wyłączającego maksymalnie 30 mA). Urządzenie i otwory wentylacyjne należy regularnie czyścić.
Częstość czyszczenia zależna jest od rodzaju obrabianego materiału i długości czasu obrabiania.
Wnętrze obudowy i silnik należy regularnie przedmuchiwać suchym, sprężonym powietrzem.
Szczotki węglowe
Szlifierka kątowa wyposażona jest w szczotki węglowe.
Po osiągnięciu granicy zużycia szczotek węglowych, szlifierka kątowa wyłącza się automatycznie.
WSKAZÓWKA
Do wymiany zastosować tylko oryginalne części zamienne producenta urządzenia. Zastosowanie części zamiennych obcego pochodzenia powoduje wygaśnięcie zobowiązania gwarancyjnego producenta.
Poprzez tylne otwory wentylacyjne może być widoczny płomień powstający na szczotkach węglowych podczas pracy urządzenia. W przypadku wystąpienia silnego płomienia należy natychmiast wyłączyć szlifierkę. Proszę oddać szlifierkę do przeglądu w punkcie serwisowym autoryzowanym przez producenta.
Przekładnia
WSKAZÓWKA
Śrub znajdujących się na głowie przekładni urządzenia nie wolno odkręcać w okresie gwarancji. W przypadku nieprzestrzegania tego zalecenia, wygasają prawa do roszczeń z tytułu gwarancji udzielonej przez producenta.
Naprawy
Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.
Części zamienne i wyposażenie dodatkowe
Inne części wyposażenia, a szczególnie narzędzia szlifierskie podane są w katalogu wydanym przez producenta.
Rysunek wybuchowy i listę części zamiennych można znaleźć na naszej stronie internetowej: www.flex-tools.com
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia
OSTRZEŻENIE!
Wysłużone urządzenia uczynić niezdatnymi do użycia poprzez usunięcie elektrycznego przewodu zasilającego.
Tylko dla krajów UE Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci!
Zgodnie z dyrektywą Unii Europejskiej 2012/19/UE o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego, istnieje obowiązek zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji.
WSKAZÓWKA
Aktualne informacje o sposobie usunięcia zużytego urządzenia można uzyskać w punkcie zakupu!
Deklaracja zgodność C €
Deklarujemy z pełną odpowiedzialnością, że produkt opisany w rozdziale „Dane techniczne” jest zgodny z następującymi normami lub dokumentami normatywnymi: EN 60745 zgodnie z wymaganiami rozporządzenia 2014/30/UE, 2006/42/WE, 2011/65/UE.
Odpowiedzialny za dokumentację techniczną: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Röhle
Wyłączenie z odpowiedzialności
Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.
Producent i jego przedstawiciel nie odpowia- dają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.
Tartalom
Kotni brusilnik ni primeren za poliranje.
Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.
- Zastosowane symbole
- OSTRZEŻENIE!
- OSTROŻNIE!
- WSKAZÓWKA
- Symbole na urządzeniu
- Opis urządzenia
- Dla własnego bezpieczeństwa
- Zastosowanie zgodne z przeznaczeniem
- Wskazówki bezpieczeństwa pracy z szlifierkami kątowymi
- Wskazówki bezpieczeństwa dotyczące szlifowania, szlifowania papierem ściernym i przecinania ściernicą
- Uderzenia zwrotne i odpowiednie wskazówki bezpieczeństwa
- Szczególne wskazówki bezpieczeństwa przy szlifowaniu i przecinaniu
- Dodatkowe szczególne wskazówki bezpieczeństwa przy przecinaniu
- Szczególne wskazówki bezpieczeństwa dotyczące szlifowania papierem ściernym
- Kolejne wskazówki bezpieczeństwa
- Poziom hałasu i drgań
- i WSKAZÓWKA
- Instrukcja obsługi
- Przed uruchomieniem
- Włączanie i wyłączanie Praca chwilowa bez blokady
- Praca ciągła z blokadą
- Przestawienie osłony tarczy
- Mocowanie/wymiana narzędzia
- Wskazówki dotyczące pracy
- Szlifowanie zgrubne
- Przecinanie
- Przegląd, konserwacja i pielęgnacja
- Czyszczenie
- Szczotki węglowe
- Przekładnia
- Naprawy
- Części zamienne i wyposażenie dodatkowe
- Wskazówki dotyczące usuwania opakowania i zużytego urządzenia
- Tylko dla krajów UE Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci!
- Deklaracja zgodność C €
- Wyłączenie z odpowiedzialności
- Tartalom
Marka : Flex
Model : L 21-6 230
Kategoria : Szlifierka Kątowa
