L 21-6 230 - Kulmahiomakone Flex - Ilmainen käyttöohje ja opas

Merkki	Flex
Malli	L 21-6 230
Tuotetyyppi	Kulmahiomakone
Levyn halkaisija	230 mm
Nimellisteho	2100 W
Tyhjiökierrosnopeus	6500 kierr/min
Karakierre	M14
Paino	5,4 kg
Mitat (P x L x K)	450 x 140 x 130 mm
Virtalähde	230 V ~ 50 Hz
Virtajohto	4 m, H07RN-F
Suojausluokka	Luokka II (kaksoiseristys)
Päätoiminnot	Katkaisu, hionta, karkeishionta
Lisäkädensija	Säädettävä tärinänvaimennuskahva
Suojakotelo	Työkaluton suuntaus
Turvalaite	Levyn jarru, turvapysäytys
Pehmokäynnistys	Kyllä
Huolto ja puhdistus	Puhdista ilmanvaihtoaukot pehmeällä harjalla
Varaosat	Levyt, hiiliharjat, kytkin
Korjattavuusindeksi	Korjattavuusindeksi 8,2/10

Usein kysytyt kysymykset - L 21-6 230 Flex

Kuinka vaihtaa Flex L 21-6 230 -hiomakoneen levy?

Irrota laite verkosta. Käytä karalukitusavainta akselin pitämiseen, ja irrota kiristyslaippa mukana tulevalla avaimella. Vaihda levy ja kiristä tiukasti. Varmista, että levy on yhteensopiva enimmäisnopeuden kanssa.

Millaista levyä käyttää katkaisuun?

Käytä katkaisuun timanttilevyä tai hiomalaikkaa, jonka paksuus on enintään 2,5 mm. Noudata halkaisijaa 230 mm ja enimmäisnopeutta 6500 kierr/min. Älä koskaan käytä vahingoittunutta levyä.

Hiomakone tärisee paljon, onko se normaalia?

Tietty tärinä on normaalia, mutta jos se on liiallista, tarkista, että levy on hyvin tasapainotettu ja oikein asennettu. Puhdista myös kara ja laippa. Jos ongelma jatkuu, tarkista laakerien kuluminen.

Kuinka säätää lisäkädensijaa?

Irrota kahvan nuppi, käännä se haluttuun kulmaan (0° - 90°) ja kiristä tiukasti. Kahva voidaan asentaa koneen molemmille puolille. Käytä aina lisäkädensijaa.

Voinko käyttää hiomakonetta ilman suojakoteloa?

Ei, suojakotelo on pakollinen turvallisuutesi vuoksi. Se suojaa hiukkasten sinkoilulta ja levyn rikkoutumiselta. Älä koskaan käytä ilman koteloa.

Mikä on Flex L 21-6 230 -hiomakoneen teho?

Nimellisteho on 2100 W, mikä mahdollistaa intensiivisen hionta- ja katkaisutyön. Varmista, että sähköasennuksesi kestää tämän tehon.

Kuinka vaihtaa hiiliharjat?

Hiiliharjat ovat saatavilla sivukorkkien kautta. Irrota korkit, poista kuluneet harjat ja aseta uudet. Käytä ainoastaan Flex-alkuperäisosia.

Hiomakone ei käynnisty, mitä tehdä?

Tarkista ensin virtajohto ja pistoke. Jos ongelma jatkuu, turvayksikkö tai kytkin voi olla viallinen. Ota yhteyttä valtuutettuun huoltoon. Älä yritä korjata sähkökomponentteja itse.

Mikä on tämän hiomakoneen tyhjiökierrosnopeus?

Tyhjiökierrosnopeus on 6500 kierr/min. Älä koskaan ylitä levyssä ilmoitettua enimmäisnopeutta. Käytä tarvittaessa kierrosnopeudensäädintä.

Kuinka puhdistaa hiomakone käytön jälkeen?

Irrota laite verkosta. Puhdista ilmanvaihtoaukot pehmeällä harjalla. Pyyhi runko kostealla liinalla. Älä käytä liuottimia äläkä upota veteen.

KÄYTTÖOHJE L 21-6 230 Flex

Käytetyt symbolit ..... 105
Symbolit koneessa.... 105
Tekniset tiedot ..... 105
Kuva koneesta 106
Turvallisuusasiaa 107
Melu ja tärinä .... 110
Käyttöohjeet 111
Huolto ja hoito 113
Kierrätysohjeita 114
(€-Vaatimustenmukaisuus .... 114
Vastuun poissulkeminen ..... 114

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan.

Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.

Varo!

Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE

Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Tekniset tiedot

Konetyyppi		Kulmahiomakone
		L 21-6 230/ L 2100	L 21-8 180	L 24-6 230
Hiomalaikan max. ∅ mm 230 180	230
Hiomalaikan paksuus mm 1–10
Karan kierre M14
Kierrosnnopeus r/min 6500 8300	6500
Ottoteho W 2100 2100	2400
Verkkojännite	V/Hz 230	/50
Paino (ilman johtoa)	kg	4,9	4,7	5,8
Suojausluokka		II / ☐

Symbolit koneessa

Lue käyttöohjeet ennen koneen käyttöönottoa!

Käytä silmiensuojaimia!

Käytä kuulonsuojaimia!

Suojausluokka II (täysineristetty)

Vanhan laitteen kierrätysohjeet (katso sivu 114)!

Kuva koneesta

Tämä ohjekirja on tarkoitettu erityyppisille sähkötyökaluille.

Kuvauksessa saattaa olla hankkimastasi sähkötyökalusta poikkeavia kohtia.

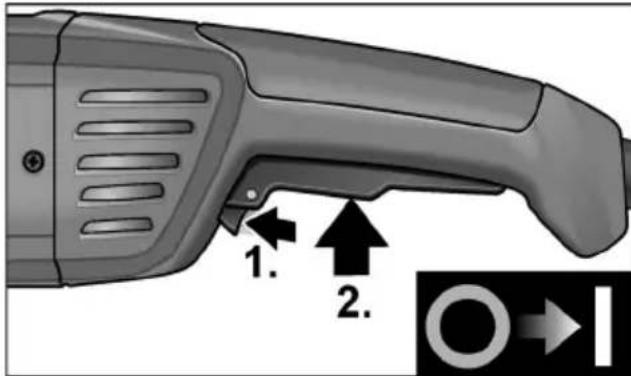

Koneen käynnistämiseen ja pysäyttämiseen.

2 Käynnistysvarmistin/lukituspainike

Estää koneen tahattoman käynnistymisen ja lukitsee käynnistyskytkimen jatkuvaa käyttöä varten.

3 Pikakiinnitin

4 K a r a

5 Kierrelaippa

a Kiinnitysmutteri b Kiinnityslaippa

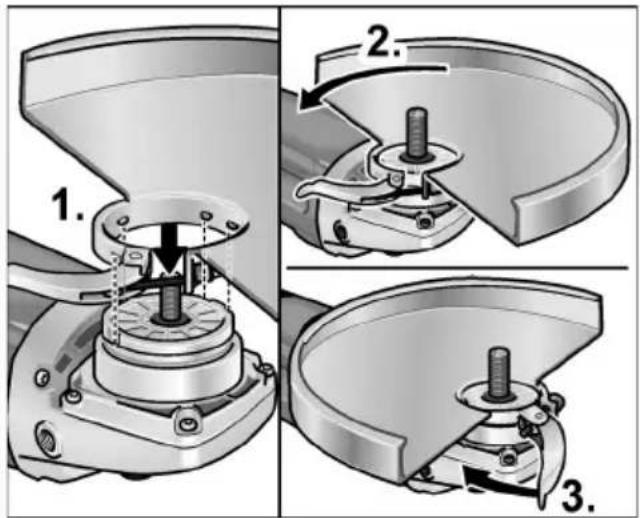

6 S u o j u s

7 Vaihteistopää

Ilman ulostulo ja pyörimissuunnan nuoli.

8 Lisäkäsikahva

Käsikahva voidaan kiinnittää vasemmalle ja oikealle puolelle sekä ylös.

9 Karalukko

Karan lukitsemiseen vaihdettaessa hiomalaikka.

10 Käsikahva, varustettu käynnistyskytkimellä

11 Verkkojohto 4,0 m ja pistotulppa

12 Laikanvaihtoavain

13 Tyyppikilpi (ei kuvassa)

Turvallisuusasiaa

VAROITUS!

Lue seuraavat ohjeet ennen kulmahioma-koneen käyttöä ja toimi niiden mukaisesti:

• koneen käyttöohje,
• sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti nro: 315.915),
• käyttöpaikalla voimassa olevat ohjeet ja työsuojelumääräykset.

Kulmahiomakone on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti.

Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua.

Kulmahiomakonetta saa käyttää vain

• määräystenmukaiseen käyttötarkoitukseen,
• sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.

Määräystenmukainen käyttö

Tämä külmahiomakone on tarkoitettu

• ammattikäyttöön teollisuudessa ja työpajoissa,
  – metallin ja kiven hiontaan ja katkaisuun kuivahionnassa hioma- ja katkaisulaikoilla, joiden käyttö on sallittu 80 m/s kehänopeuksilla,
  – metalli- ja kivipintojen hiontaan kartiokuppi-laikoilla, joiden halkaisija on 110 mm ja joiden käyttö on sallittu 50 m/s kehänopeuksilla,
  – pintojen hiontaan hiomapyöröillä, jotka kiinnitetään aluslaikkaan, mitoitettu koneen kierrosnopeuteen sopivaksi,
  – käytettäväksi hiomavälineiden ja lisälaitteiden kanssa, jotka on ilmoitettu tässä käyttöohjeessa tai joita valmistaja suosittelee.

Kulmahiomakoneen tulee aina toimia vastasuuntaan. Kuituvahvistettuja katkaisulaikkoja saa käyttää kiven katkaisuun vain ohjaimen kanssa.

Esim. ketjujyrsinterien, sahanterien käyttö ei ole sallittu.

Kulmahiomakone ei sovellu kiillottamiseen.

Kulmahiomakoneen turvallisuusohjeet

VAROITUS!

Lue kaikki sähkötyökalun mukana toimitetut turvallisuusohjeet, käyttöohjeet, kuvatekstit ja tekniset spesifikaatiotekstit.

Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

Yhteiset varo-ohjeet hiomista, hiekkapaperihiomista ja katkaisuhiontaa varten

Tämä sähkötyökalu on tarkoitettu käytet- täväksi hiomakoneena, hiekkapaperihiomakoneena ja katkaisuhiomakoneena. Huomioi kaikki turvallisuusohjeet, käyttöohjeet, piirustukset ja tiedot, jotka toimitetaan koneen mukana. Jollet noudata seuraavia ohjeita, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakavia loukkaantumisia.
Tämä sähkötyökalu ei sovellu työskentelyyn teräsharjoilla tai kiillottamiseen. Sähkötyökalun käyttö ohjeidenvastaisiin käyttötarkoituksiin voi aiheuttaa vaaratilanteita ja loukkaantumisia.
- Älä käytä mitään tarvikkeita, joita valmistaja ei ole hyväksynyt tai suositellut nimenomaan tälle sähkötyökalulle. Vaikka pystyt kiinnittämään lisätarvikkeen sähkötyökaluun, se ei takaa sen turvallista käyttöä.
Käyttötyökalun sallitun kierrosnopeuden tulee olla vähintään yhtä suuri kuin sähkötyökalussa ilmoitettu maksimi kierrosnopeus. Tarvike, joka pyörii sallittua nopeammin, saattaa mennä hajalle ja palaset sinkoutuvat ympäristöön.
■ Vaihtotyökalun ulkohalkaisijan ja pak-suuden tulee vastata sähkötyökalun mittatietoja.

Vääränkokoisia vaihtotyökaluja ei voida suojata tai hallita riittävästi.

■ Hiomalaikkojen ja laippojen tulee sopia tarkasti sähkötyökalusi hiomakaraan. Käytettäessä vaihtotyökaluja, jotka liitetään laippaan, tulee vaihtotyökalun reiän halkaisijan sopia laipan kiinnityshalkaisijaan. Vaihtotyökalut, joita ei kiinnitetä oikein sähkötyökaluun, pyörivät epätasaisesti, tärisevät voimakkaasti ja saattavat johtaa hallinnan menettämiseen.

- Älä käytä vioittuneita vaihtotyökaluja. Tarkista ennen jokaista käyttöä, ettei vaihtotyökalussa, kuten hiomalaikoissa ole pirstoutumia tai halkemia, hioma-lautasessa halkeamia tai voimakasta kulumista, teräsharjassa irtonaisia tai katkenneita lankoja. Jos sähkötyökalu tai vaihtotyökalu putoaa, tarkista sen kunto. Käytä vain hyväkuntoisia ja ehjiä vaihto-työkaluja. Kun olet tarkistanut ja asenta-nut vaihtotyökalun, pysyttele poissa pyörivän vaihtotyökalun tasosta ja var-mista, että myös lähistöllä olevat henkilöt toimivat samoin, ja anna koneen käydä maksimi nopeudella noin minuutin ajan. Vioittuneet vaihtotyökalut menevät yleensä rikki tässä ajassa.

Käytä henkilökohtaisia suojavarusteita. Käytä käyttökohteesta riippuen kokokasvonaamaria, silmiensuojainta tai suojalaseja. Jos olosuhteet niin vaativat, käytä pölynaamaria, kuulonsuojaimia, suojakäsineitä tai erikoissuojavaatetta, joka suojaa pieniltä hioma- ja materiaalihiukkasilta. Suojaa silmät lenteleviltä vierailta esineiltä tms., joita voi syntyä erilaisessa käytössä. Pölynaamarin tai hengityssuojaimen tulee suodattaa käytön aikana syntyvä pöly. Pidempiaikainen voimakkaalle melulle altistuminen saattaa vaikuttaa heikentävästi kuuloon.

■ Varmista, että muut henkilöt pysyvät riittävän kaukana työalueelta. Jokaisen, joka tulee työalueelle, tulee käyttää henkilökohtaista suojavarustusta.

Työstettävästä pinnasta irtoavat kappa- leet tai murtuneen vaihtotyökalun osat saattavat sinkoutua kauemmaksi

ja aiheuttaa loukkaantumisia myös varsinaisen työalueen ulkopuolella.

- Pidä kiinni koneesta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa sähkötyökalu voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon.

Kosketus jännitteiseen johtoon voi tehdä myös koneen metalliosat jännitteisiksi ja johtaa sähköiskuun.

■ Pidä verkkojohto poissa pyörivistä vaihtotyökaluista.

Jos menetät koneen hallinnan, verkko-johto voi katketa tai tarttua kiinni ja kätesi tai käsivartesi saattaa osua pyörivään vaihtotyökaluun.

- Älä laske sähkötyökalua käsistäsi, ennen kuin se on täydellisesti pysähtynyt.

Pyörivä vaihtotyökalu saattaa koskettaa laskualustaa, jolloin voit menettää sähkötyökalun hallinnan.

- Älä kanna koskaan käynnissä olevaa sähkötyökalua.

Koskettaessaan vahingossa vaihtotyökalua vaatteet voivat tarttua siihen kiinni ja vaihtotyökalu saattaa porautua käyttäjän kehoon.

■ Puhdista säännöllisesti sähkötyökalun tuuletusaukot.

Moottorin puhallin imee pölyä koteloon, ja jos metallipölyä kerääntyy runsaasti, seurauksena voi olla sähköisiä vaaratilanteita.

- Älä käytä sähkötyökalua palavien materiaalien lähellä.

Tällaiset aineet voivat syttyä palamaan kipinöiden vaikutuksesta.

- Älä käytä vaihtotyökaluja, joiden käyttö vaatii nestemäisiä jäähdytysmenetelmiä.

Veden tai jonkin muun nestemäisen jäähdytysaineen käyttö voi aiheuttaa sähköiskun.

Takapotku ja siihen liittyvät turvallisu- usohjeet

Takapotku on koneen äkillinen reaktio, jonka aiheuttaa vaihtotyökalun, kuten hiomalaikan, hiomalautasen, teräsharjan tms. kiinnitakertuminen tai -juuttuminen. Takertuessaan kiinni tai jumittuessaan pyörivä sähkötyökalu pysähtyy äkillisesti. Tällöin hallitsematon sähkötyökalu sinkoutuu kiinnitarttumiskohdasta vaihtotyökalun pyörimissuunnan vastaiseen suuntaan. Jos esim. hiomalaikka tarttuu kiinni tai jumittuu työkappaleeseen, niin hiomalaikan reuna, joka painautuu työkappaleeseen, voi juuttua kiinni, jolloin hiomalaikka irtoaa tai aiheuttaa takapotkun.

Hiomalaikka liikkuu silloin koneen käyttäjää kohti tai poispäin käyttäjästä riippuen laikan pyörimissuunnasta kiinnijuuttumiskoh-dassa.

Tällöin hiomalaikat saattavat myös murtua. Takapotkun aiheuttaa sähkötyökalun väärinkäyttö tai käyttö väärään käyttötarkoitukseen. Takapotku voidaan estää sopivin varotoimenpitein, kuten seuraavissa ohjeissa neuvotaan.

• Pidä sähkötyökalusta kiinni tukevalla otteella ja pidä kehosi ja käsivartesi sellaisessa asennossa, että pystyt hallitsemaan takapotkun voimat. Mikäli mahdollista, käytä aina lisäkah- vaa, jotta voit hallita mahdollisimman hyvin takapotkun voiman tai reaktiomomentin.
  Koneen käyttäjä pystyy hallitsemaan takapotkun ja reaktiovoimat noudattamalla sopivia varotoimenpiteitä.

- Älä vie koskaan kättä pyörivän vaihtotyökalun lähelle.

Vaihtotyökalu voi luiskahtaa käden päälle takapotkun sattuessa.

■ Varo asettumasta alueelle, jonne sähkötyökalu liikkuu takapotkun sattuessa.

Takapotku pakottaa sähkötyökalun vastakkaiseen suuntaan kuin hioma-laikan liike jumittumiskohdassa.

■ Työskentele erittäin varovasti kulmien, terävien reunojen tms. alueella.

Estä vaihtotyökalun ponnahtaminen takaisin työstettävästä kohteesta ja kiinnijuuttuminen.

Pyörivällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen.

Tämä aiheuttaa takapotkun tai kone riistäytyy hallinnasta.

- Älä käytä ketju- tai hammastettua sahanterää.

Tällaiset vaihtotyökalut aiheuttavat usein takapotkun tai sähkötyökalun hallinnan menettämisen.

Erityiset hiontaa ja katkaisuhiontaa koskevat turvallisuusohjeet

- Käytä ainoastaan kyseiselle sähkötyökalulle hyväksyttyjä hiomatyökaluja ja vain niille tarkoitettuja suojuksia. Hiomatyökaluja, joita ei ole tarkoitettu kyseiselle sähkötyökalulle, ei voida suojata riittävästi eikä niiden käyttö ole turvallista.

■ Taivutetut laikat on asennettava niin, että niiden hiomapinta ei ulotu laikka-suojuksen tason ulkopuolelle.

Asiaankuulumattomasti asennettua hiomalaikkaa, joka ulottuu laikka-suojuksen tason ulkopuolelle ei voida suojata riittävästi.

■ Laikkasuojuksen täytyy olla tukevasti kiinni sähkötyökalussa ja niin asennettu, että suurin mahdollinen turvallisuus saavutetaan t.s. niin, että mahdollisimman pieni osa hiomatyökalusta on avoin käyttäjää kohti. Laikkasuojus auttaa suojaamaan käyttävää henkilöä murtokappaleilta, tahattomalta hioma-työkalun koskettamiselta ja kipinöiltä, jotka voivat sytyttää vaatteet palamaan.

■ Hiomatyökaluja saa käyttää ainoastaan siihen käyttöön, mihin niitä suositellaan.

Esimerkiksi: Älä koskaan hio katkaisulaikan sivupintaa käyttäen.

Katkaisulaikat on tarkoitettu aineenpoistoon laikan reunalla.

Hiomatyökalu saattaa mennä rikki, jos siihen kohdistuu sivuttaisia voimia.

• Käytä aina ehjää kiinnityslaippaa, joka sopii kooltaan ja muodoltaan valitsemaasi hiomalaikkaan.
  Sopivat laipat tukevat hiomalaikkaa ja vähentävät näin hiomalaikan murtumisriskiä. Katkaisulaikkojen laippa saattaa poiketa muiden hiomalaikkojen laipoista.
• Älä käytä kuluneita hiomalaikkoja, jotka ovat kuuluneet isompiin sähkötyökaluihin.
  Suurempien sähkötyökalujen hioma- laikat eivät sovellu pienempien sähkö- työkalujen suuremmille kierrosluville, ja ne voivat murtua.

Erityiset katkaisuhiontaa koskevat turvallisuusohjeet

■ Vältä katkaisulaikan kiinnijuuttumista ja liian kovaa painamista.
Älä tee liian syviä leikkauksia.
Katkaisulaikan ylikuormittaminen lisää laikan rasitusta ja alttiutta kallistua tai juuttua kiinni ja siten takapotkun ja hiomanlaikan rikkoutumisen mahdollisuutta.

■ Varo aluetta pyörivän katkaisulaikan edessä ja takana.

Jos katkaisulaikka liikkuu työkappaleessa sinusta poispäin, saattaa sähkötyökalu takapotkun sattuessa singota suoraan sinua kohti laikan pyöriessä.

■ Jos katkaisulaikka juuttuu kiinni tai keskeytät työn, pysäytä kone ja pidä siitä hyvin kiinni, kunnes laikka on pysähtynyt.
Älä koskaan yritä vetää vielä pyörivää katkaisulaikkaa pois työkohteesta, siitä saattaa aiheutua takapotku.
Selvitä kiinnijuuttumisen syy ja poista se.

- Älä käynnistä sähkötyökalua, jos se on vielä kiinni työkappaleessa. Jatka varovasti leikkaamista vasta sitten, kun katkaisulaikka pyörii maksimi kierrosnopeudella.

Muutoin laikka voi tarttua kiinni, ponnahtaa pois työkappaleesta tai aiheuttaa takapotkun.

■ Tue laatat tai isot työkappaleet, jotta katkaisulaikan aiheuttaman takapotkun riski pienenee.
Isot työkappaleet saattavat taipua oman painonsa vaikutuksesta.
Työkappale tulee tukea laikan kummal- takin puolelta, tarkemmin sanottuna sekä katkaisukohdan vierestä että myös reunasta.
Noudata erityistä varovaisuutta, kun teet »upotusleikkauksia« valmiisiin seiniin tai muihin kohteisiin, joiden taakse ei näe. Materiaaliin uppoava katkaisulaikka saattaa aiheuttaa takapotkun osuessaan kaasu- tai vesiputkiin, sähköjohtoihin tai muihin kohteisiin.

Erityiset hiekkapaperihiontaa koskevat turvallisuusohjeet

• Älä käytä liian suuria hiomakiekkoja, vaan noudata valmistajan antamia hiomakiekkojen kokotietoja.
  Hiomakiekot, jotka ulottuvat hiomalautasen ulkopuolelle, saattavat aiheuttaa loukkaantumisia sekä johtaa hiomakiekon kiinnijuuttumiseen, repeytymiseen tai takapotkuun.

Muita turvallisuusohjeita

■ Verkkojännitteen ja jännitetietojen tulee olla samat kuin tyyppikilvessä.
■ Paina karalukkoa vasta sitten, kun hiomalaikka on pysähtynyt.

Melu ja tärinä

Melu- ja tärinäarvot mitattiin standardin EN 60745 mukaan.

Koneen A-painotettu melutaso on tavallisesti:

- Äänenpainetaso L_pA : 93 dB(A)

- Äänitehotaso LWA: 104 dB(A)

– Epävarmuus K: 3 dB

Tärinän kokonaisarvo pintojen hionnassa (rouhinta):

– Päästöarvo a h: 5,9 m/s

– Epävarmuus K: 1,5 m/s ^2

Tärinän kokonaisarvo hiottaessa hiomakiekolla:

– Päästöarvo a_h : 5,0 m/s

– Epävarmuus K: 1,5 m/s ^2

Varo!

Ilmoitetut mittausarvot koskevat uusia laitteita. Melu- ja tärinäarvot muuttuvat laitteen ollessa käytössä päivittäin.

Ohje

Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 60745 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin.

Ilmoitettu tärinätaso tarkoittaa altistumisen tasoa sähkötyökalun pääasiallisessa käyttötarkoituksessa.

Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä.

Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi.

Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja käyttötyökalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.

Varo!

Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

Käyttöohjeet

VAROITUS!

Irrota verkkopistotulppa pistorasiasta aina ennen kulmahiomakoneeseen kohdistuvia töitä.

Ennen käyttöönottoa

■ Ota kulmahiomakone pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.

• Kiinnitä laikan suojus kiinnitysrenkaan kanssa kiinnityslaippaan niin, että kiinnitysrenkaan nokat osuvat laipan uraan (1.).
  ■ Käännä laikansuojus sopivaan asentoon (2.) ja kiristä kiinnitin (3.).

■ Lisäkäsikahvan kiinnitys.

Käynnistys ja pysäytys Lyhytaikainen käyttö ilman lukitustoimintoa:

■ Paina käynnistysvarmistinta ja pidä painettuna (1.).
■ Paina käynnistyskytkintä (2.).
■ Pysäytä kone päästämällä kytkin vapaaksi.

Pitempi työjakso lukitustoiminnolla:

■ Paina käynnistysvarmistinta ja pidä painettuna (1.).
■ Paina kytkintä ja pidä se pohjaan painettuna (2.).
■ Paina lukituspainiketta (3.).

■ Pysäytys: paina käynnistyskytkintä lyhyesti ja päästä irti.

Pikakiinnitteisen suojuksen säätö

VAROITUS!

Irrota verkkopistotulppa pistorasiasta aina ennen kulmahiomakoneeseen kohdistuvia töitä.

Älä käytä konetta koskaan hiontaan tai katkaisuun ilman laikan suojusta.

Kulmahiomakoneen tulee aina toimia vastasuuntaan.

■ Avaa kiinnitin (1.).
■ Aseta suojus sopivaan asentoon (2.).
■ Kiristä kiinnitin (3.).

Hiomalaikan kiinnitys tai vaihto

VAROITUS!

Irrota verkkopistotulppa pistorasiasta aina ennen kulmahiomakoneeseen kohdistuvia töitä.

■ Paina karalukkoa ja pidä se pohjaan painettuna (1.).

• Avaa kiinnitysmutteri karasta laikan-vaihtoavaimella kääntämällä vastapäivään ja poista mutteri (2.).
  ■ Kiinnitä hiomalaikka oikeaan asentoon.

■ Kierrä kiinnitysmutteri karaan.

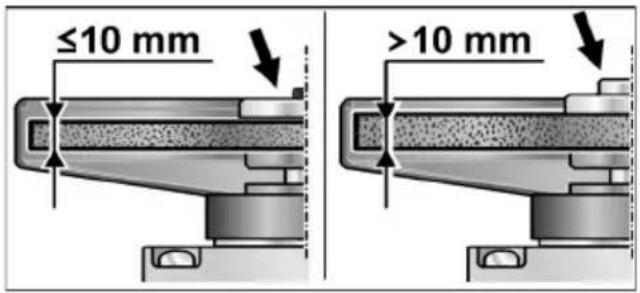

– Hiomalaikan vahvuus ≤ 10 mm: Kiinnitysmutterin olake ylöspäin, akselin päähän päin.

– Hiomalaikan vahvuus > 10 mm: Kiinnitysmutterin olake alaspäin, vaihteistoon päin.

■ Paina karalukkoa ja pidä se pohjaan painettuna.
■ Kiristä kiinnitysmutteri laikanvaihtoavaimella.
■ Pane pistotulppa pistorasiaan.
Käynnistä kulmahiomakone (ilman lukitustoimintoa) ja anna koneen käydä noin 30 sekuntia. Tarkista, ettei ole epätasapainoa tai tärinää!
■ Kytke kulmahiomakone pois päältä.

Työohjeita

i

Ohje

Hiomalaikka pyörii vielä jonkin aikaa koneen pysäyttämisen jälkeen.

Hionta

!

VAROITUS!

Älä käytä koskaan katkaisulaikkoja hiontaan.

– Hyvä poistotulos saadaan 20–40° asetuskulmalla.
– Paina kulmahiomakonetta tasaisesti pintaa vasten ja liikuta konetta edestakaisin. Tällöin työkappale ei kuumene liikaa, samalla vältytään värimuutoksilta ja uurteilta.

Katkaisu

VARO!

Kulmahiomakoneen tulee aina toimia vastasuuntaan.

– Tiilien, betonin ja luonnonkiven katkaisussa muodostuu terveydelle haitallista kvartsipitoista pölyä.
- Älä paina, laikka ei saa vääntyä, varo värähtelyä.

- Työskentele aina vastasuuntaan kuvan mukaisesti.

Muutoin laikka saattaa luiskahtaa hallitsemattomasti pois leikkuu-urasta.

– Sovita syöttönopeus työstettävään materiaalin sopivaksi: mitä kovempi materiaali, sitä hitaampi syöttöliike.

Lisätietoja valmistajan tuotteista löytyy osoitteesta www.flex-tools.com.

Huolto ja hoito

VAROITUS!

Irrota verkkopistotulppa pistorasiasta aina ennen kulmahiomakoneeseen kohdistuvia töitä.

Puhdistus

VAROITUS!

Metalleja työstettäessä saattaa äärimmäisissä käyttöolosuhteissa koneen rungon sisälle kerääntyä sähköä johtavaa pölyä. Suojaeristys heikkenee! Käytä konetta vain vikavirta-suojakytkimen kanssa (laukaisuvirta 30 mA).

Puhdista kone ja jäähdytysilma-aukot säännöllisin välein. Puhdistusväli riippuu työstettävästä materiaalista ja käyttöajan pituudesta. Puhalla koneen sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein.

Hiiliharjat

Kulmahiomakone on varustettu automaattisesti irtikytkeytyvillä hiilillä.

Kun hiilet ovat kuluneet minimipituuteen, kulmahiomakone kytkeytyy automaattisesti pois päältä.

i OHJE

Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosat.

Käytettäessä muiden valmistajien hiiliä valmistajan myöntämä takuu ei enää ole voimassa.

Takimmaisista ilman sisääntuloaukoista voidaan tarkkailla hiilten kipinöintiä käytön aikana. Jos hiilten kipinöinti on voimakasta, pysäytä heti kulmahiomakone.

Toimita kulmahiomakone valmistajan valtuuttamaan huoltoliikkeeseen.

Vaihteisto

i OHJE

Älä avaa vaihteistopään ruuveja koneen takuuaikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Varaosat ja tarvikkeet

Katso muut lisätarvikkeet, etenkin hiomalaikat, valmistajan tuote-esitteestä.

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme: www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.

Vain EU-maat

Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!

Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EY ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.

i Ohje

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

CE-Vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme, että kohdassa »Tekniset tiedot« kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:

EN 60745 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU määräysten mukaisesti.

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja valmistajan edustaja eivät vastaa vahingoista, joiden syynä on ohjeiden vastainen käyttö tai koneen käyttö muiden kuin valmistajan tuotteiden kanssa.

Περιεχόμενα

a Kinnitusmutter b Kinnitusäärik

6 Kaitsekate
