L 21-6 230 - Vinkelsliber Flex - Gratis brugsanvisning og manual
Find enhedens vejledning gratis L 21-6 230 Flex i PDF-format.
| Mærke | Flex |
| Model | L 21-6 230 |
| Produkttype | Vinkelsliber |
| Skivediameter | 230 mm |
| Nominel effekt | 2100 W |
| Tomgangshastighed | 6500 o/min |
| Spindelgevind | M14 |
| Vægt | 5,4 kg |
| Mål (L x B x H) | 450 x 140 x 130 mm |
| Strømforsyning | 230 V ~ 50 Hz |
| Strømkabel | 4 m, H07RN-F |
| Beskyttelse | Klasse II (dobbelt isolering) |
| Hovedfunktioner | Skæring, slibning, afgrating |
| Ekstra håndtag | Justerbart antivibrationshåndtag |
| Beskyttelsesskærm | Værktøjsfri justering |
| Sikkerhedsanordning | Skivebremse, sikkerhedsstop |
| Blød start | Ja |
| Vedligeholdelse og rengøring | Rengør ventilationsåbningerne med en blød børste |
| Reservedele | Skiver, kulbørster, kontakt |
| Reparerbarhed | Reparerbarhedsindeks 8,2/10 |
Ofte stillede spørgsmål - L 21-6 230 Flex
Brugerspørgsmål om L 21-6 230 Flex
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Vinkelsliber i PDF-format gratis! Find din vejledning L 21-6 230 - Flex og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. L 21-6 230 af mærket Flex.
BRUGSANVISNING L 21-6 230 Flex
Anvendte symboler 75
Tekniske data 75
Oversigt 76
For Deres egen sikkerheds skyld ..... 77
Støj og vibration 80
Brugsanvisning.... 81
Vedligeholdelse og eftersyn ..... 83
Bortskaffelseshenvisninger ..... 84
C€-Overensstemmelse 84
Ansvarsudelukkelse 84
Anvendte symboler
ADVARSEL!
Betegner en umiddelbar truende fare. Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.
FORSIGTIG!
Betegner en mulig farlig situation.
Ved tilsidesættelse af henvisningen er der fare for tilskadekomst, eller der kan opstå materielle skader.
BEMAERK
Betegner anvendelsestips og vigtige informationer.
Tekniske data
Symboler på maskinen
Læs betjeningsvejledningen, inden maskinen tages i brug!
Benyt øjenværn!
Brug høreværn!
Beskyttelsesklasse II (helt isoleret)
Henvisning om bortskaffelse af den udtjente maskine (se side 84)!
| Maskintype | Vinkelsliber | |||
| L 21-6 230/L 2100 | L 21-8 180 | L 24-6 230 | ||
| Slibeværktøjets max. ∅ mm 230 | 80 230 | |||
| Slibeværktøjets tykkelse mm 1–10 | ||||
| Spindelgevind M14 | ||||
| Omdrejningstal omdr./min 6500 | 8300 | 6500 | ||
| Optagen effekt | W | 2100 | 2100 | 2400 |
| Netspænding | V/Hz | 230/50 | ||
| Vægt (uden kabel) | kg | 4,9 | 4,7 | 5,8 |
| Beskyttelsesklasse | II / ☐ | |||
Oversigt
I nærværende vejledning beskrives for-skellige elværktøjer.
Beskrivelsen kan afvige i detaljerne fra den købte maskine.
Tænder og slukker maskinen.
2 Indkoblingsspærring/låseknap
Forhindrer utilsigtet start af maskinen og låser afbryderen i konstantdrift.
3 Lynspændehåndtag
4 Spindel
5 Gevindflange
a Spændemøtrik
b Spændeflange
6 Beskyttelseshætte
7 Gearhoved
Med luftudslip og omdrejnings- retningspil.
8 Ekstrahåndtag
Håndtaget kan monteres på venstre side, øverst og på højre side.
9 Spindellås
Til låsning af spindlen ved værktøjsskift.
10 Afbryderhändtag
11 Netkabel 4,0 m med netstik
12 Topnøgle
13 Typeskilt (ikke vist)
For Deres egen sikkerheds skyld
ADVARSEL!
Læs følgende før vinkelsliberen benyttes og følg instruktionerne:
– denne betjeningsvejledning,
- „Generelle sikkerhedsanvisninger“ for håndtering af elværktøjer i vedlagte hæfte (skrift-nr.: 315.915),
- de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.
Denne vinkelsliber er konstrueret i henhold til det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der ved dets brug opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, eller der kan opstå andre materielle skader.
Vinkelsliberen må kun benyttes
- til det dertil beregnede formål,
- i sikkerhedsteknisk upåklagelig tilstand.
Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.
Bestemmelsesmæssig brug
Denne vinkelsliber er beregnet til
- erhvervsmæssig brug inden for industri og håndværk,
– til slibning og overskæring af metal og sten ved tørslibning med skrub- og skæreskiver, der er godkendte til en periferihastighed på 80 m/s,
– til overfladeslibning af metal og sten med koniske slibekopper på indtil 110 mm i diameter, der er godkendte til en periferihastighed på 50 m/s,
– til overfladeslibning med slibeblade på støttetallerken, der er dimensioneret til maskinens omdrejningstal,
– til brug med slibeværktøj og tilbehør som angivet i denne vejledning eller som anbefales af producenten.
Til slibeskiveskæring skal der anvendes en speciel beskyttelseshætte. Overskæring af sten med fibermateriale-forstærkede skæreskiver er kun tilladt med føringsunderlag. Kædefræseskiver og savblade er f.eks. ikke tilladt.
Vinkelsliberen er ikke egnet til polering.
Sikkerhedsinstrukser til vinkelslibere
ADVARSEL!
Læs venligst alle sikkerhedsinstrukser, anvisninger, afbildninger og specifikationer, der er leveret sammen med el-værktøjet. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst alle sikkerhedsinstrukser og anvisninger for senere brug.
Fælles sikkerhedsinstrukser til slibning, sandpapirslibning og skærearbejde
■ Dette elværktøj skal anvendes som sliber, sandpapirsliber og skæremaskine. Følg alle sikkerhedshenvisninger, anvisninger, illustrationer og data, der følger med apparatet.
Hvis efterfølgende anvisninger
tilsidesættes, kan det medføre elektriske
stød, brand og/eller alvorlige kvæstelser.
■ Dette elværktøj er ikke egnet til arbejder med trådbørster og polering.
Hvis elværktøjet anvendes til andre formål, end det er beregnet til, kan personer udsættes for fare og kvæstes.
■ Der må ikke anvendes tilbehør, der ikke specielt er beregnet og anbefalet af fabrikanten til dette elværktøj.
Selv om tilbehøret kan fastgøres på elværktøjet, er det ikke en garanti for en sikker brug.
Det tilladte omdrejningstal af indsatsværktøjet skal være mindst lige så højt som det på elværktøjet angivne maksimale omdrejningstal.
Tilbehør der drejer hurtigere end tilladt kan brække og kastes rundt.
- Det anvendte indsatsværktøjs yderdiameter og tykkelse skal svare til målangivelserne for elværktøjet.
Forkert dimensionerede indsatsværktøjer kan ikke afskærmes tilstrækkeligt eller kontrolleres.
- Indsatsværktøj med gevindindsats skal passe nøjagtigt på slibespindlens gevind. Ved indsatsværktøj, der monteres med en flange, skal indsatsværktøjets huldiameter passe til flangens holdediameter. Indsatsværktøjer, der ikke passer nøjagtigt på elværktøjets slibespindel, drejer ujævnt, vibrerer kraftigt, og det kan medføre, at man mister kontrollen over dem.
-
Beskadigede indsatsværktøjer må ikke anvendes. Kontrollér altid før brug indsatsværktøj som f.eks. slibeskiver for afsplintninger og revner, slibebagskiver for revner, slid eller stærkt slid, trådbørster for løse eller brækkede tråde. Hvis elværktøjet er faldet på gulvet, kontrollér, om det er beskadiget, eller anvend et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og sat på plads, skal du holde dig selv og andre personer, der befinder sig i nærheden, uden for det niveau, hvor indsatsværktøjet roterer. Lad apparatet køre et minut med maks. omdrejningstal. Beskadigede indsatsværktøjer brækker for det meste i løbet af denne testtid.
■ Bær personligt beskyttelsesudstyr. Benyt helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Benyt afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmedlegemer, der kastes rundt og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmasken skal filtrere det støv, der opstår under arbejdet. Udsættes du for kraftig støj i længere tid, kan du lide høretab.
■ Sørg for at andre personer opholder sig i sikker afstand af dit arbejdsområde. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker af arbejdsemnet eller bræk- kede indsatsværktøjer kan blive kastet rundt og medføre kvæstelser, også uden for selve arbejdsområdet. -
Hold kun apparatet fast i de isolerade grepsflader, når der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller apparatets eget netkabel. Kontakt med en spændingsførende ledning kan også sætte metaldele på apparatet under spænding og medføre elektriske stød.
- Hold netkablet borte fra roterende indsatsværktøjer.
Mister du kontrollen over apparatet, kan netkablet skæres over eller rammes, og din hånd eller arm kan trækkes ind i det roterende indsatsværktøj.
■ Læg aldrig elværktøjet til side før det står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan miste kontrollen over elværktøjet.
■ Lad ikke elværktøjet køre, mens det bæres. Ved tilfældig kontakt med det roterende indsatsværktøj kan dit tøj blive fanget, hvorved indsatsværktøjet kan bore sig ind i din krop.
■ Rengør ventilationsslidserne på elværktøjet regelmæssigt. Motorblæseren trækker støv ind i huset, og store mængder metalstøv kan forårsage elektrisk fare.
■ Ikke anvend elværktøjet i nærheden af brændbare materialer. Gnister kan antænde disse materialer. - Ikke anvend indsatsværktøjer, der kræver flydende kølemidler. Brug af vand eller andre flydende kølemidler kan medføre, at der opstår elektriske stød.
Tilbageslag og tilsvarende sikkerhedshenvisninger
Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj, f.eks. slibeskive, slibetallerken, trådbørste osv., har sat sig fast eller blokerer. Fastsættelse eller blokering medfører et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret elværktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.
Sidder f.eks. en slibeskive fast i et emne eller blokerer i et arbejdsemne, kan kanten på slibeskiven, der dykker ned i arbejdsemnet, blive siddende, hvorved slibeskiven brækker af eller giver tilbageslag.
Slibeskiven bevæger sig hen imod eller bort fra brugeren, afhængigt af skivens omdrejningsretning på blokeringsstedet.
Derved kan slibeskiver også brække.
Et tilbageslag skyldes forkert eller fejlbehæftet brug af elværktøjet.
Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives nedenfor.
- Hold godt fast i elværktøjet og sørg for, at både krop og arme befinder sig i en position, der modvirker tilbageslagskræfterne.
Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne, når apparatet kører op i hastighed.
Brugeren kan beherske tilbageslags- og reaktionskræfterne ved at træffe egnede sikkerhedsforanstaltninger.
■ Sørg for at hænderne aldrig kommer i nærheden af de roterende indsatsværktøjer.
Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag.
■ Undgå at kroppen befinder sig i det område, hvor elværktøjet bevæger sig i forbindelse med et tilbageslag.
Tilbageslaget driver elværktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet.
■ Vær særlig forsigtig ved arbejder i områder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet slår tilbage fra arbejdsemnet og sætter sig fast.
Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter, eller hvis det springer tilbage.
Dette medfører, at man mister kontrollen, eller der opstår et tilbageslag.
■ Brug ikke kædesavklinger eller fortandede savklinger.
Sådanne indsatsværktøjer bevirker ofte et tilbageslag, eller at man mister kontrollen over elværktøjet.
Særlige sikkerhedsanvisninger vedrørende slibning og slibeskiveskæring
■ Der må kun anvendes slibelegemer, der er godkendt til elværktøjet og beskyttelseskapper, der er beregnet til disse slibelegemer.
Slibelegemer, der ikke er beregnet til elværktøjet, kan ikke afskærmes tilstrækkeligt og er usikre.
- Krøppede slibeskiver skal monteres, så deres slibeflade ikke rager ud over niveauet på beskyttelseshættens kant. En forkert monteret slibeskive, der rager ud over niveauet på beskyttelseshættens kant, kan ikke afskærmees tilstrækkeligt.
- Beskyttelseskappen skal være anbragt sikkert på el-værktøjet og være indstillet på en sådan måde, at der opnås maks. sikkerhed, dvs. at den mindste del af slibeskiven peger åbent hen imod betjeningspersonen. Beskyttelseskappen er med til at beskytte betjeningsper-sonen mod brudstykker, tilfældig kontakt med slibeskiven/slibestiften samt gnister, der kan sætte ild i tøjet.
■ Slibelegemer må kun anvendes til de anbefalede anvendelsesmuligheder.
Eksempel: Slib aldrig med sidefladen af en kapskive.
Kapskiver er beregnet til at fjerne materiale med kanten af skiven.
Udsættes disse slibetallerkner for sidevendt kraftpåvirkning, kan de knække.
■ Anvend altid ubeskadigede spændeflanger i rigtig størrelse og form til den valgte slibeskive.
Egnede flanger støtter slibeskiven og reducerer således risikoen for, at slibeskiven brækker.
Flanger til kapskiver kan være anderledes end flanger til andre slibeskiver.
■ Anvend ikke slidte slibeskiver fra større elværktøjer.
Slibeskiver til større elværktøjer er ikke dimensioneret til højere omdrejningstal på mindre elværktøjer og kan brække.
Yderligere særlige sikkerhedsanvisninger vedrørende slibeskiveskæring
■ Undgå at skæreskiven blokerer, eller at den udsættes for et for højt pressetryk. Foretag ikke meget dybe snit.
Overbelastning af skæreskiven medfører større slitage og tendens til, at den sætter sig fast eller blokerer.
Dette bevirker et evt. tilbageslag, eller at slibelegemet brækker.
■ Undgå området for og bag ved den roterende skæreskive.
Bevæger du skæreskiven i emnet væk fra dig selv, kan elværktøjets roterende skæreskive slynges direkte tilbage mod dig i tilfælde af et tilbageslag.
- Sidder skæreskiven i klemme eller afbryder du arbejdet, slukkes maskinen og holdes roligt, indtil skæreskiven står helt stille.
Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag.
Lokalisér fejlen og afhjælp årsagen til fastklemningen.
■ Tænd aldrig elværktøjet så længe det befinder sig i arbejdsemnet.
Sørg for at skæreskiven først når op på sit fulde omdrejningstal, før du forsigtigt fortsætter savning.
Ellers kan skæreskiven sætte sig i klemme, springe ud af arbejdsemnet eller forårsage et tilbageslag.
■ Understøt plader eller store arbejdsemner for at reducere risikoen for et tilbageslag som følge af en fastklemt skære-skive.
Store arbejdsemner kan bøje sig på grund af egenvægten.
Arbejdsemnet skal støttes på begge sider af skæreskiven, både i nærheden af skæresnittet og ved kanten.
■ Vær særlig forsigtig ved „lommesnit“ i forhåndenværende vægge eller andre områder, der ikke kan ses.
Den neddykkede skæreskive kan forårsage et tilbageslag, när der skæres i gas- eller vandledninger, elledninger eller andre genstande.
Særlige sikkerhedshenvisninger vedrørende sandpapirslibning
■ Anvend ikke overdimensionerede slibeblade men følg angivelserne fra fabrikanten vedrørende slibebladenes størrelse. Slibeblade, der rager ud over slibetallerknen, kan medføre kvæstelser, blokering og brist af slibebladene eller tilbageslag.
Videre sikkerhedshenvisninger
■ Netspændingen og spændingsangivelsen på typeskiltet skal stemme overens.
■ Tryk kun på spindellåsen när slibeværktøjet står stille.
Støj og vibration
Støj- og svingningsværdierne er beregnet ifølge EN 60745.
Det A-vurderede støjniveau for maskinen er typisk:
– Lydtryksniveau L_pA : 93 dB(A)
- Lydeffektniveau _WA : 104 dB(A)
- Usikkerhed K: 3 dB
Total svingningsværdi ved slibning af overflader (skrubning):
– Emissionsværdi a_h : 5,9 m/s
– Usikkerhed K: 1,5 m/s ^2
Total svingningsværdi ved slibning med slibeblad:
– Emissionsværdi a _h : 5,0 m/s ^2
– Usikkerhed K: 1,5 m/s ^2
! FORSIGTIG!
De angivne måleværdier gælder kun for nye maskiner. Støj- og svingningsværdierne ændrer sig ved daglig brug.
Bemærk
Det svingningsniveau, der er angivet i disse anvisninger, er blevet målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingnings-belastningen.
Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse. Hvis elværktøjet dog benyttes til andre formål, med afvigende indsatsværktøjer eller det vedligeholdes utilstrækkeligt, kan svingningsniveauet ændre sig. Dette kan øge svingningsbelastningen betydeligt i hele arbejdstidsrummet.
For nøjagtigt at kunne vurdere svingningsbelastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbeidstidsrummet.
Fastlæg derfor yderligere sikkerheds- foranstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, f.eks. vedligeholdelse af elværktøj og indsats- værktøjer, varmholdelse af hænder, organisation af arbejdsforløb.
FORSIGTIG!
Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.
Brugsanvisning
ADVARSEL!
Træk altid netstikket ud før der arbejdes på vinkelsliberen.
Inden ibrugtagning
■ Pak vinkelsliberen ud og kontrollér, om leveringen er komplet eller om den er blevet beskadiget under transporten.

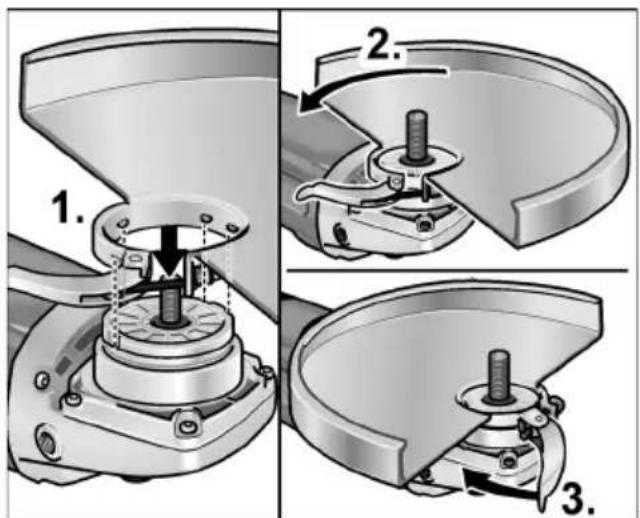

■ Sæt beskyttelseshætten med spænderingen på spændeflangen, idet knasten på spænderingen skal føres ind i noten på flangen (1.).
■ Drej beskyttelseshætten til ønsket position (2.) og spænd spændehåndtaget fast (3.).

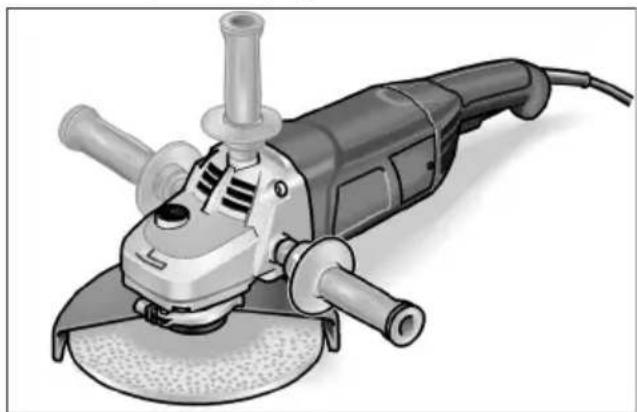

■ Monter ekstrahåndtaget
Tænd og sluk

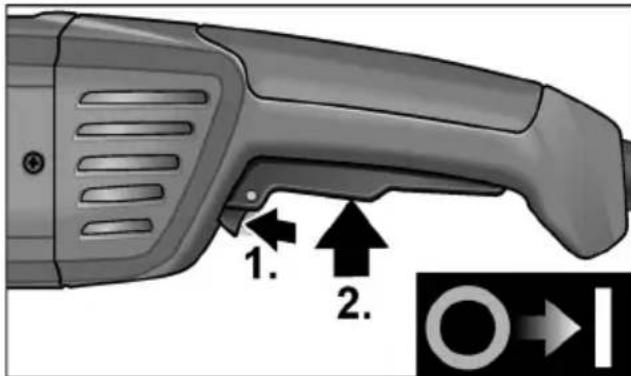

Kortvarig drift uden indgreb:
■ Tryk på indkoblingsspærringen og hold den inde (1.).
■ Tryk på afbryderen (2.).
■ Slip afbryderen for at slukke maskinen.

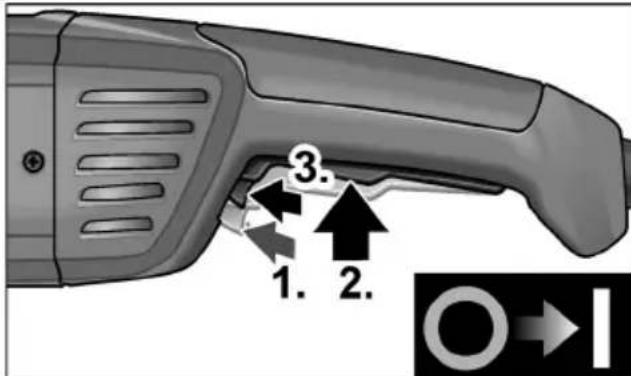

Konstant drift med indgreb:
■ Tryk på indkoblingsspærringen og hold den inde (1.).
■ Tryk på kontakten og hold den fast (2.).
■ Tryk på läseknappen (3.).
■ Tryk kortvarigt på afbryderen og slip den for at slukke maskinen
Justér hurtigspænd- beskyttelseshætte.
ADVARSEL!
Træk altid netstikket ud før der arbejdes på vinkelsliberen.
Arbejd aldrig uden beskyttelseshætte, når der udføres grove arbejder og skærearbejder. Til slibeskiveskæring skal der anvendes en speciel beskyttelseshætte.
■ Løsn spændearmen (1.).
■ Justér beskyttelseshætten (2.).
■ Spænd spændearmen fast igen (3.).
Fastgøring eller udskiftning af slibeværktøj
ADVARSEL!
Træk altid netstikket ud før der arbejdes på vinkelsliberen.

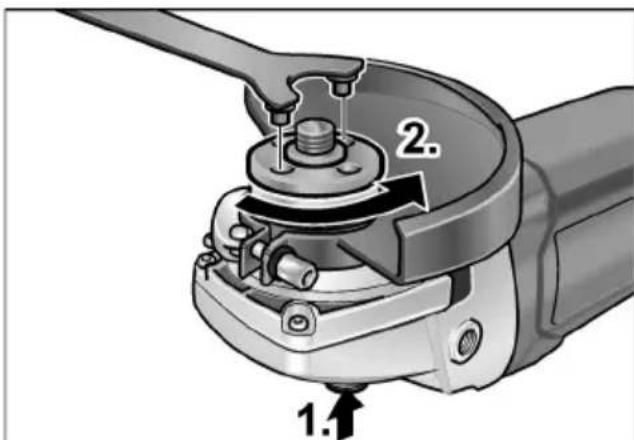

■ Tryk på spindellåsen og hold den inde (1.).
■ Løsgør spændemøtrikken på spindlen med topnøglen ved at dreje den mod uret og tag den af (2.).
■ Læg slibeskiven på i rigtig position.
■ Skru spændemøtrikken på spindlen.
– Slibeskive ≤ 10 mm tyk;
Spændemøtrikkens krave skal vende
opad i retningen mod akselenden.
- Slibeskive > 10 mm tyk;
Spændemøtrikkens krave skal vende
nedad i retningen mod gearkassen.
■ Tryk på spindellåsen og hold den inde.
■ Spænd spændemøtrikken fast med topnøglen.
■ Sæt netstikket i stikkontakten.
■ Tænd vinkelsliberen (uden indgreb) og lad den løbe i ca. 30 sekunder. Kontrollér den for ubalance og vibrationer!
■ Sluk vinkelsliberen.
Arbejdsinstrukser
i Bemærk
Slibeværktøjet har et kort efterløb efter slukning.
Grovslibning
ADVARSEL!
Anvend aldrig skæreskiver til grovslibning.
- Indstillingsvinkel 20–40° for optimal bearbejdning.
- Bevæg vinkelsliberen frem og tilbage ved at trykke lidt på den. Derved bliver emnet ikke for varmt og misfarves ikke. Desuden opstår der ingen riller.
Bortslibning
! FORSIGTIG!
Til slibeskiveskæring skal der anvendes en speciel beskyttelseshætte.
– Ved overskæring af mursten, beton og natursten opstår der sundhedsfarligt kvartsstøv.
– Tryk ikke, pas på at vinkelsliberen ikke sætter sig fast eller svinger.
– Vinkelsliberen skal altid arbejde i modløb, se illustrationen.
Den vil ellers kunne springe ukontrolleret ud af rillen.
- Tilpas fremskydningen af materialet, der bearbejdes;
jo hårdere, desto langsommere.
Besøg vores hjemmeside www.flextools.com for flere oplysninger.
Vedligeholdelse og eftersyn
ADVARSEL!
Træk altid netstikket ud før der arbejdes på vinkelsliberen.
Rengøring
ADVARSEL!
Der kan aflejres lededygtigt støv i husets indre ved ekstrem anvendelse i forbindelse med bearbejdning af metaller.
Dette har negativ indflydelse på beskyttelsesisoleringen! Maskinen skal drives via et HFI-relæ (belastningssikring 30 mA).
Rengør apparatet og ventilationsslidserne regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden.
Blæs husets indre med motor ud regelmæssigt med tør trykluft.
Kulbørster
Vinkelsliberen er udstyret med udkoblingskul. Når udkoblingskullenes slidgrænse nås, slukkes vinkelsliberen automatisk.
BEMAERK
Der må kun anvendes originale dele fra fabrikanten ved udskiftning.
Fabrikantens garantiforpligtelser bortfalder ved benyttelse af fremmede fabrikater. Ilden fra kullet kan iagttages gennem de bagerste luftindgangsåbninger under brugen. Hvis ilden fra kullet bliver kraftigt, skal vinkelsliberen slukkes omgående. Aflever vinkelsliberen til et autoriseret kundeservice-værksted.
Gearkasse
BEMAERK
Skruerne på gearhovedet må ikke løsnes i garantiperioden.
Ved tilsidesættelse af dette bortfalder fabrikantens garantiforpligtelser.
Reparationer
Reparationer må udelukkende udføres af et af fabrikanten autoriseret kunde-service-værksted.
Andet tilbehør, især slibeværktøjer, findes i katalogerne fra producenten.
Eksplosionstegninger og reservedelslister findes på vores hjemmeside:
www.flex-tools.com
Bortskaffelseshenvisninger
ADVARSEL!
Elektroværktøjer er ikke normalt husholdningsaffald.
I henhold til europæisk direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og omsætning til national ret skal udtjente elektriske værktøjer samles separat og afleveres på et opsamlingssted for materialegenvinding.
Bemærk
Faghandlen giver oplysninger om bortskaffelsesmuligheder!
CE-Overensstemmelse
Vi erklærer under almindeligt ansvar, at produktet beskrevet under „Tekniske data“ er i overensstemmelse med følgende standarder eller normative dokumenter:
EN 60745 ifølge bestemmelserne i direktiv 2014/30/EU, 2006/42/EF, 2011/65/EU.
Ansvarlig for det tekniske dossier: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Röhle
Manager Research &
Development (R & D)
Klaus Peter Weinper
Head of Quality
Department (QD)
Fabrikanten og hans repræsentant overtager ikke ansvaret for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes.
Fabrikanten og hans repræsentant overtager ikke ansvaret for skader, der skyldes usagkyndig brug, eller for skader, der er opstået i forbindelse med anvendelse af produkter fra andre fabrikanter.
Innhold
Henvisninger om skroting 94
C €-Konformitet 94
– til de arbeider det er beregnet for,
- när det er i sikkerhetsteknisk lytefri tilstand.
Vinkelsliperen er ikke beregnet for polering.
Ytterligere sikkerhetshenvisninger
■ Nettspenningen må stemme overens med spenningsangivelsen på type-skiltet.
Det målte A lydnivået på apparatet er typisk:
– Lydtrykknivå L _pA : 93 dB(A)
– Lydeffektnivå L _WA : 104 dB(A)
■ Spennmutteren skrues fast på spindelen.
Henvisninger om skroting
ADVARSEL!
10 Handtag med brytare
11 Nätsladd 4,0 m med stickkontakt
12 Klonyckel
■ Skruva spännmuttern på spindeln.
- Anvendte symboler
- ADVARSEL!
- FORSIGTIG!
- BEMAERK
- Symboler på maskinen
- Oversigt
- For Deres egen sikkerheds skyld
- Bestemmelsesmæssig brug
- Sikkerhedsinstrukser til vinkelslibere
- Fælles sikkerhedsinstrukser til slibning, sandpapirslibning og skærearbejde
- Tilbageslag og tilsvarende sikkerhedshenvisninger
- Særlige sikkerhedsanvisninger vedrørende slibning og slibeskiveskæring
- Yderligere særlige sikkerhedsanvisninger vedrørende slibeskiveskæring
- Særlige sikkerhedshenvisninger vedrørende sandpapirslibning
- Videre sikkerhedshenvisninger
- Støj og vibration
- ! FORSIGTIG!
- Bemærk
- Brugsanvisning
- Inden ibrugtagning
- Tænd og sluk
- Justér hurtigspænd- beskyttelseshætte.
- Fastgøring eller udskiftning af slibeværktøj
- Arbejdsinstrukser
- Grovslibning
- Bortslibning
- Vedligeholdelse og eftersyn
- Rengøring
- Kulbørster
- Gearkasse
- Reparationer
- Bortskaffelseshenvisninger
- CE-Overensstemmelse
- Innhold
- Ytterligere sikkerhetshenvisninger
- Henvisninger om skroting
Mærke : Flex
Model : L 21-6 230
Kategori : Vinkelsliber
