Bränd	Flex
Mudel	L 21-6 230
Toote tüüp	Nurklihvija
Ketta läbimõõt	230 mm
Nimivõimsus	2100 W
Tühikäigu pöörete arv	6500 p/min
Spindli keerme	M14
Kaal	5,4 kg
Mõõtmed (P x L x K)	450 x 140 x 130 mm
Toide	230 V ~ 50 Hz
Toitekaabel	4 m, H07RN-F
Kaitse	Klass II (topeltisolatsioon)
Peamised funktsioonid	Lõikamine, lihvimine, puhastamine
Lisakäepide	Reguleeritav vibratsioonivastane käepide
Kaitsekate	Tööriistavaba orientatsioon
Ohutusseade	Kettapidur, ohutuspeatus
Sujuvkäivitus	Jah
Hooldus ja puhastamine	Puhastage ventilatsiooniavasid pehme harjaga
Varuosad	Kettad, süsinikharjad, lüliti
Remonditavus	Remonditavuse indeks 8,2/10

Korduma kippuvad küsimused - L 21-6 230 Flex

Kuidas vahetada Flex L 21-6 230 nurklihvija ketast?

Ühendage seade vooluvõrgust lahti. Kasutage spindli lukustusvõtit võlli kinnitamiseks, seejärel keerake kaasasoleva võtmega kinnitusäärik lahti. Vahetage ketas ja keerake see tugevalt kinni. Veenduge, et ketas sobib maksimaalse kiirusega.

Millist ketast kasutada lõikamiseks?

Lõikamiseks kasutage teemantketast või maksimaalselt 2,5 mm paksust abrasiivketast. Järgige läbimõõtu 230 mm ja maksimaalset kiirust 6500 p/min. Ärge kunagi kasutage kahjustatud ketast.

Nurklihvija vibreerib tugevalt, kas see on normaalne?

Mõningane vibratsioon on normaalne, kuid kui see on liigne, kontrollige, kas ketas on tasakaalustatud ja korralikult paigaldatud. Puhastage ka spindel ja äärik. Kui probleem püsib, kontrollige laagrite kulumist.

Kuidas reguleerida lisakäepidet?

Keerake käepideme nupp lahti, pöörake see soovitud nurga alla (0° kuni 90°), seejärel keerake tugevalt kinni. Käepidet saab paigaldada korpuse mõlemale küljele. Kasutage alati lisakäepidet.

Kas ma saan kasutada nurklihvijat ilma kaitsekatteta?

Ei, kaitsekate on teie ohutuseks kohustuslik. See kaitseb osakeste eest ja ketta purunemise korral. Ärge kunagi kasutage ilma katteta.

Mis on Flex L 21-6 230 võimsus?

Nimivõimsus on 2100 W, mis võimaldab teha intensiivset lihvimis- ja lõikamistööd. Veenduge, et teie elektripaigaldis talub seda võimsust.

Kuidas vahetada süsinikharju?

Süsinikharjad on ligipääsetavad külgmiste korkide kaudu. Keerake need lahti, eemaldage kulunud harjad ja sisestage uued. Kasutage ainult originaalseid Flexi harju.

Nurklihvija ei käivitu, mida teha?

Kontrollige esmalt toitekaablit ja pistikut. Kui probleem püsib, võib ohutusplokk või lüliti olla vigane. Pöörduge volitatud teenindusse. Ärge proovige ise elektrilisi komponente parandada.

Mis on selle nurklihvija tühikäigukiirus?

Tühikäigu pöörete arv on 6500 p/min. Ärge kunagi ületage kettal märgitud maksimaalset kiirust. Vajadusel kasutage kiiruse regulaatorit.

Kuidas puhastada nurklihvijat pärast kasutamist?

Ühendage seade vooluvõrgust lahti. Kasutage ventilatsiooniavade puhastamiseks pehmet harja. Pühkige korpust niiske lapiga. Ärge kasutage lahusteid ega kastke vette.

KASUTUSJUHEND L 21-6 230 Flex

Kasutatud sümbolid ..... 230

Sümbolid seadmel 230

Tehnilised andmed 230

Ülevaade 231

Teie ohutuse heaks 232

Müra- ja vibratsioon ..... 235

Kasutusjuhend 236

Hooldus ja korrashoid ..... 238

Jäätmekäitlus 238

(€-Vastavus 239

Vastutuse välistamine 239

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu.

Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda.

Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Tehnilised andmed

Sümbolid seadmel

Enne kasutuselevõttu lugeda kasutusjuhendit!

Kandke silmakaitset!

Kanda kuulmiskaitset!

Kaitseklass II (täielikult isoleeritud)

Vana seadme jäätmekäitlus (vaata lehekülge 238)

Seadmetüüp		Nurgalihvija
		L 21-6 230/L 2100	L 21-8 180	L 24-6 230
Max lihvketta ∅	mm 230	180 230
Lihvketta paksus	mm 1–10
Spindli keere		M14
Pöörded	p/min 6	500 8300 6500
Võimsustarve	W 2100	2100 2400
Võrgupinge	V/Hz 230/50
Kaal vastavalt „EPTA-procedure 01/2003” meetodile (ilma toitejuhtmeta)	kg	4,9	4,7	5,8
Kaitseklass		II / ☐

Ülevaade

Käesolevas juhendis kirjeldatakse erinevaid elektritööriistu. Kujutatud detailid võivad erineda ostetud seadme detailidest.

Sisse- ja väljalülitamiseks.

2 Sisselülitustöke/arreteerimisnupp

Takistab seadme kontrollimatut käivitumist ja fikseerib lüliti püsirepiimil.

3 Kiirkinnitushoob

4 Spindel

5 Keermega äärik

7 Ajamimehhanismi pea Öhuavaga ja pöörlemissuuna noolega.

8 Lisakäepide

Käepidet saab monteerida vasakule, üles ja keskele.

9 Spindli lukustus

Spindli lukustamiseks tööriista vahetamisel.

10 Lülituskäepide

11 Võrgupistikuga toitejuhe (4,0 m)

12 Ketta kinnitamise võti

13 Andmesilt (ei ole pildil kujutatud)

Teie ohutuse heaks

HOIATUS!

Enne nurklihvija kasutamist lugeda läbi järgmised dokumendid ning pidada neist kinni:

• käesolev kasutusjuhend,
  – lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud nr.: 315.915),
  – töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Käesolev nurklihvija on valmistatud tänapäeva tehnika taseme ja ohutustehnika eeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Nurklihvijat kasutada ainult

– selleks ette nähtud otstarbel,

- tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Käesolev nurklihvija on ette nähtud kasutamiseks

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
– metalli ja kivi lihvimiseks ja lõikamiseks kuivlihvimisel jämetöötlus- ja lõikeketastega, mis on ette nähtud ringkiirusele 80 m/s,
– metalli ja kivi pinnalihvimiseks kuni 110 mm läbimõõduga koonuseliste lihvimiskaussidega, mis on ette nähtud ringkiirusele 50 m/s,
– pindade lihvimiseks alustallaga lihvimisketastega, mis on ette nähtud masina pööretele,
- kasutamiseks lihvimisseadmete ja tarvikutega, mis on käesolevas kasutusjuhendis ära märgitud või tootjafirma poolt soovitatud.

Lõikekettaid ei tohi kunagi kasutada abrasiivketastena. Kivi lõikamine kiudmaterjaliga tugevdatud lõikeketastega on lubatud ainult koos juhttugedega. Kettfreesketaste ja saeketaste kasutamine ei ole lubatud.

Nurklihvija ei sobi poleerimistöödeks.

Ohutusjuhised nurklihvmasinate kasutamisel

HOIATUS!

Lugege läbi kõik elektritööriistaga koos tarnitud ohutusjuhised, juhised, joonised ja spetsifikatsioonid. Hoiatavate juhiste ja õpetuste täitmata jätmine võib põhujustada elektrilöögi, tulekahju ja/või raskeid kehavigastusi. Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem kasutada.

Ühised ohutusnõuded lihvimisel, liivapaberiga lihvimisel ja lõikamisel

Käesolevat elektritööriista on võimalik kasutada lihvimismasinana, liivapa- beriga lihvimismasinana ja abrasiiv- lõikurina. Pidage kinni kõikidest seadmega kaasa antud ohutusnõuetest, juhistest, kirjeldustest ja andmetest. Kui te ei järgi nimetatud õpetusi, võib selle tagajärjel tekkida elektrilöök, puhkeda tulekahju ja/või tekkida tõsised vigastused.

Käesolev elektritööriist ei sobi terasharjadega töötamiseks ja poleerimismasinana kasutamiseks. Kui elektriseadmega tehakse töid, mille jaoks see ei ole ette nähtud, võivad tekkida ohtlikud olukorrad või vigastused.

- Ärge kasutage tarvikuid, mida tootja ei ole spetsiaalselt selle elektritööriistaga töötamiseks ette näinud või soovitanud. Ainuüksi see, kui te saate tarviku elektri-tööriista külge kinnitada, ei tähenda veel, et sellega saab ka ohutult töötada.

Tarviku lubatud pöörded peavad olema vähemalt nii suured, kui on elektritö- öriista maksimaalsed pöörded. Tarvik, mis pöörleb lubatust kiiremini, vöib puruneda ning ei püsi korralikult paigal.

Tarviku välisläbimõõt ja paksus peavad vastama elektritööriista mõõtudele. Valede mõõtmetega tarvikud ei ole piisavalt kaitstud ning neid ei ole võimalik piisavalt kontrollida.

■ Keermestatud sabaga tarvikud peavad spindli keermega täpselt sobima. Flantsi abil monteeritavate tarvikute puhul peab

tarviku siseava läbimõõt vastama flantsi siseava läbimõõdule.

Tarvikud, mis ei sobi täpselt teie elektritö- öriista lihvispindliga, ei pöörle ühtlaselt, vibreerivad väga tugevalt ja vöivad pöh- justada seadme üle kontrolli kaotamise.

• Ärge kasutage kahjustunud tarvikuid. Iga kord enne kasutust kontrollige tarvikuid, näiteks lihvkettaid ja lihvtaldu pragude või kulumise suhtes, traatharju lahtiste või murdunud traatide suhtes. Kui elektritööriist või tarvik kukub maha, kontrollige üle, ega see ei ole viga saanud, või võtke kasutusele uus tarvik. Pärast tarviku ülekontrollimist ja paigaldamist astuge ise, ja astugu ka kõik teised läheduses viibivad inimesed pöörleva tarviku juurest eemale ning laske seadmel maksimaalsete pööretega töötada minut aega. Kahjustunud tarvikud purunevad tavaliselt selle katseaja jooksul.

■ Kandke isikukaitsevahendeid.

Sõltuvalt töö iseloomust kandke kogu nägu katvat näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekin- daid või spetsiaalset põlle, mis kaitseb teid väikeste lihvimis- ja materjaliosa- keste eest.

Silmi tuleks erinevate tööde puhul kaitsta õhku paiskuvate osakeste eest.

Tolmu- ja hingamismask peavad kaitsema töötamisel tekkiva tolmu eest. Pikemat aega müra käes töötamise tagajärjel vöib tekkida kuulmiskadu.

■ Hoolitsege selle eest, et teised inimesed jääksid teie tööpiirkonnast ohutusse kau-gusesse. Igaüks, kes siseneb tööpiir-konda, peab kandma isikukaitsevahendeid.

Töödeldava materjali või purunenud tarviku küljest võib üles lennata tükikesi, mis võivad põhjustada vigastusi ka otsesest tööpiirkonnast kaugemal.

- Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.

■ Hoidke vörgukaabel pöörlevatest tarvikutest eemal.

Seadme üle kontrolli kaotamisel võib seade võrgukaabli läbi lõigata või minna vastu võrgukaablit ning tõmmata teie käe või käsivarre vastu pöörlevat tarvikut.

- Ärge pange elektritööriista kunagi enne käest ära, kui tarvik on täielikult seisma jäänud.

Pöörlev tarvik võib minna vastu pinda, millele te soovite seda asetada, ning te võite kaotada kontrolli elektritööriista üle.

- Ärge jätke elektritööriista ühest kohast teise viimise ajaks käima.

Teie rõivad võivad kogemata puutuda vastu pöörlevat tarvikut ning tarvik võib teid vigastada.

■ Puhastage regulaarselt oma elektritööriista ventilatsiooniavasid.

Mootori jahutusventilaator tömbab korpu- sesse tolmu ning suur kogus metallitolmu võib põhjustada elektrilisi ohtusid.

- Ärge kasutage elektritööriista süttivate materjalide lähedal.

Sädemed võivad need materjalid põlema süüdata.

- Ärge kasutage tarvikuid, mille jaoks on vaja jahutusvedelikku.

Vee või muu jahutusvedeliku kasutamine võib põhjustada elektrilöögi.

Tagasilöök ja vastavad ohutusjuhised

Pöörleva tarviku (lihvketta, lihvtalla, traatharja vms) kinnijäämise või kiilumise tagajärjel tekib äkilise reaktsioonina tagasilöök. Blokeerumisel seiskub pöörlev tarvik järsult. Kontrollimatult töötava elektriseadme tarvik hakkab kohas, kus see blokeerus, kiiresti pöörlema tarviku pöörlemissuunale vastupidises suunas.

Kui näiteks lihvketas haakub või blokeerub töödeldavas materjalis, võib lihvketta serv, mis tungib töödeldavasse materjali, kinni jääda ning murduda või tekitada tagasilöögi. Niisugusel juhul liigub lihvketas kas seadme kasutaja poole või temast eemale, sõltuvalt sellest, kummale poole ketas kinni jäänud kohas pöörles. Niisuguses olukorras võivad lihvkettad ka puruneda.

Tagasilöök tekib elektritööriista vale või puuduliku kasutamise tagajärjel.

Seda saab vältida sobivate, järgnevalt kirjeldatud ettevaatusabinõude rakendamisega.

■ Hoidke elektritööriistast korralikult kinni ning valige kehale ja kätele niisugune tööasend, mis võimaldab tagasilöögi tekkimisel optimaalselt reageerida. Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reaktsiooni-momentide üle võimalikult suur.
Sobivate ettevaatusabinõude rakenda-misega saavad seadme kasutajad hoida tagasilöögijõudusid ja reaktsioonimomente kontrolli all.

- Ärge kunagi pange kätt pöörleva tarviku lähedale.

Tagasilöögi tekkimisel vöib tarvik joosta üle teie käe.

■ Vältige oma kehaga seda piirkonda, kuhu elektritööriist tagasilöögi tekkimisel liigub.

Tagasilöögijõu mõjul hakkab elektritö- öriist blokeerunud kohas liikuma lihvketta pöörlemisele vastupidises suunas.

■ Eriti ettevaatlik olge nurkade, teravate servade vms piirkonnas.

Vältige tarvikute töödeldavalt detaililt eemalehüppamist ja kinnikiilumist.

Pöörlev tarvik kiilub nurkades, teravatel servadel ja põrkumisel kergesti kinni.

Tagajärjeks on kontrolli kaotamine või tagasilöögi teke.

- Ärge kasutage ketiga või hammastega saelehte.

Nende tarvikute kasutamisel tekib sage-damini tagasilöök või kontrolli kaotamine seadme üle.

Konkreetsed ohutusabinõud lihvimisel ja abrasiivlõikamisel

■ Kasutage ainult teie elektritööriista jaoks ette nähtud lihvimisvahendeid ning nendele lihvimisvahenditele ette nähtud kaitsekatteid.

Lihvimisvahendid, mis ei ole elektri-tööriistaga töötamise jaoks ette nähtud, ei ole piisavalt kaitstud ja on ohtlikud.

■ Nõgusa keskosaga lihvkettad tuleb paigaldada nii, et nende pind ei ulatu kaitsekate serva tasandist kõrgemale. Valesti paigaldatud lihvketas, mis ulatub kaitsekate servast kõrgemale, ei ole kaitsekatega piisaval määral kaetud.

■ Kaitsekate peab olema elektrilise tööriista külge tugevasti kinnitatud ja maksimaalse turvalisuse tagamiseks olema välja reguleeritud nii, et see katab suuremat osa lõikekettast. Kaitsekate aitab kasutajat kaitsta murdunud tükkide eest, lihvkettaga juhusliku kokkupuute eest ning sädemete eest, mis võivad süüdata kasutaja rõivad.

■ Lihvimisvahendeid tohib kasutada ainult sel otstarbel, milleks need on ette nähtud. Näiteks: ärge kunagi lihvige löikeketta servaga.

Lõikeketaste puhul kasutada materjali eemaldamiseks ketta serva.

Surve avaldamine küljele võib lihvimis- vahendi ära lõhkuda.

■ Kasutage teie poolt valitud lihvketta jaoks alati öige suuruse ja kujuga tervet kinnitusäärikut.

Sobivad äärikud toestavad lõikeketast ja vähendavad lõikeketta purunemise ohtu. Lõikeketta äärikud võivad erineda muude lihvetaste äärikutest.

- Ärge kasutage suuremate elektritööriistade ärakulunud lõikekettaid.

Suuremate elektritööriistade lõikekettad ei ole ette nähtud väiksemate elektri- tööriistadega suurematel pööretel tööta- miseks ja võivad puruneda.

Täiendavad konkreetsed ohutus-abinõud abrasiivlihvimisel

■ Vältige lõikeketta kinnikiilumist või liiga tugevalt surumist lõikekettale.

Ärge tehke liiga sügavaid lõikeid.

Liiga tugevalt lõikekettale surumine kiirendab selle kulumist, see võib kerge-mini kinni kiiluda või blokeeruda, tekitades tagasilöögi või lihvimisvahendi purunemise.

■ Vältige pöörlevast lõikekettast ette- ja tahapoole jäävat piirkonda.

Kui lükkate lõikeketast materjali sees endast eemale, võib tagasilöögi tekkimisel elektritööriist koos pöörleva kettaga teie poole paiskuda.

■ Kui lõikeketas jääb kinni või te katkestate töötamise, lülitage seade välja ja hoidke seda rahulikult seni, kuni see on täielikult seisma jäänud.

Ärge kunagi püüdke lõikeketast, mis veel pöörleb, lõikest välja tõmmata, see võib põhjustada tagasilöögi. Selgitage kinnijäämise põhjus välja ja kõrvaldage see.

- Ärge lülitage elektritööriista uuesti sisse seni, kuni see on materjali sees.

Laske lõikekettal kõigepealt saavutada maksimaalsed pöörded, enne kui hakkate ettevaatlikult edasi lõikama. Vastasel korral võib ketas kinni jääda, materjali seest välja paiskuda ja tekitada tagasilöögi.

■ Toestage plaadid või suuremõõdulised materjalid, et vähendada tagasilöögi tekkimise ohtu lõikeketta kinnikiilumisel. Suuremõõdulised materjalid võivad iseenda raskuse all painduda.

Materjal tuleb toestada mölemal pool ketast, ning seda nii lõike lähedalt kui servast.

■ Eriti ettevaatlik olge „taskukujuliste lõigete” tegemisel valmis seintesse või kohtadesse, kus ei ole midagi näha. Lõikamisel võib lõikeketas sisse lõigata gaasi- või veetorusse, elektrijuhtmesse või kuhugi mujale ja põhjustada tagasi- lõögi.

Eriohutusnõuded liivapaberiga lihvimiseks

- Ärge kasutage liiga suuri lihvkettaid, vaid pidage kinni tootja poolt lihvketaste suuruse kohta antud juhistest.

Lihvkettad, mis ulatuvad üle lihvtalla serva, võivad põhjustada vigastusi, need võivad kinni kiiluda, puruneda või põhjustada tagasilöögi teket.

Ohutusalane lisateave

■ Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.

■ Spindli lukustust vajutada ainult seiskunud masinal.

Müra- ja vibratsioon

Müra ja vibratsiooniväärtused on saadud EN 60745 järgi.

Seadme tüüpiline A-väärtuse müratase:

- helirōhu tase L _pA : 93 dB(A)

- heli võimsustasė L _WA : 104 dB(A)

- määramatus K: 3 dB

Vibratsiooni koguväärtus pealispinna lihvimisel (jämetöötlus):

– emissiooni väärtus a h: 5,9 m/s

- määramatus K: 1,5 m/s ^2

Vibratsiooni koguväärtus lihvkettaga lihvimisel:

- emissiooni väärtus a h: 5,0 m/s ^2

- määramatus K: 1,5 m/s ^2

ETTEVAATUST!

Antud mõõteväärtused kehtivad uute sead- mete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.

i MÄRKUS

Käesolevas öpetuses antud vibratsiooni tase on mõõdetud juhendi EN 60745 standarditud mõõtmismmeetodi järgi ning seda võib kasutada elektriliste tööriistade omavaheliseks värdlemiseks.

Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tasemest.

Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada.

Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Kasutusjuhend

HOIATUS!

Enne igasuguseid töid nurklihvija juures tömmata vörgupistik pistikupesast välja.

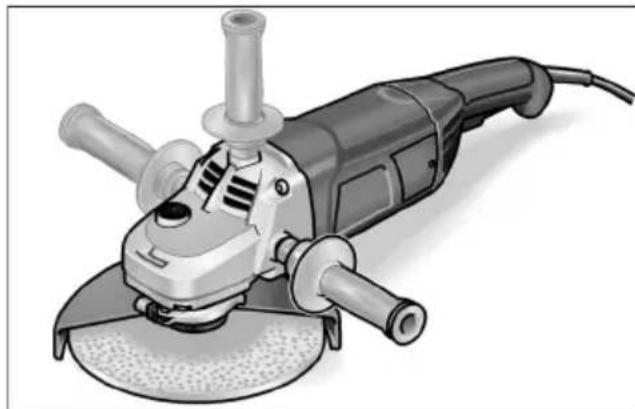

Enne kasutuselevõttu

■ Vötta nurklihvija pakendist välja ja kon- trollida, et komplekt on täielik ning transportimisel ei ole tekkinud mingeid kahjustusi.

■ Asetada kinnitusrõngaga kaitsekate kinnitusäärikule, pannes kinnitusrõnga nuki ääriku soonde (1.).
■ Pöörata kaitsekate soovitud asendisse (2.) ning lukustada kinnitushoob (3.).

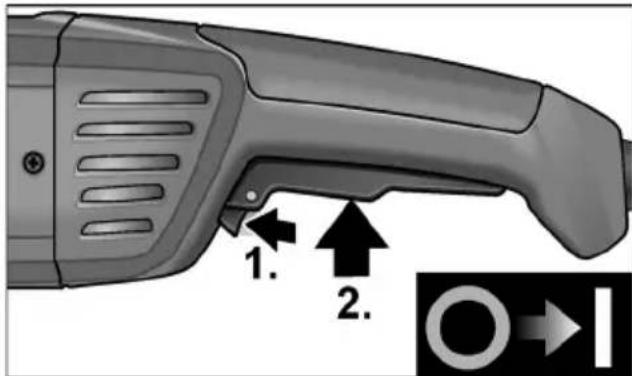

Sisse- ja väljalülitamine Lukustuseta lühirežiim

■ Vajutada sisselülitustõkisele ja hoida kinni (1.).
■ Vajutada lülitile (2.).

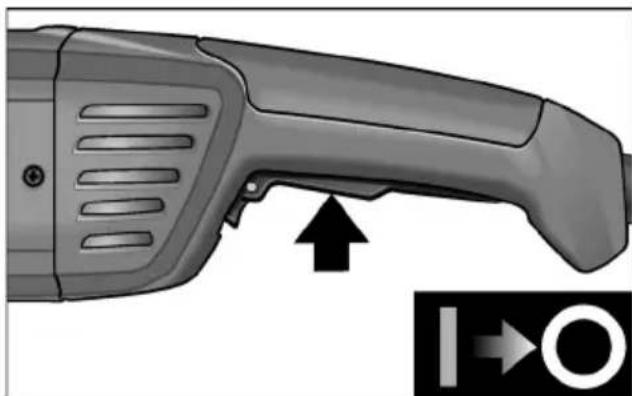

■ Väljalülitamiseks lasta lüliti lahti.

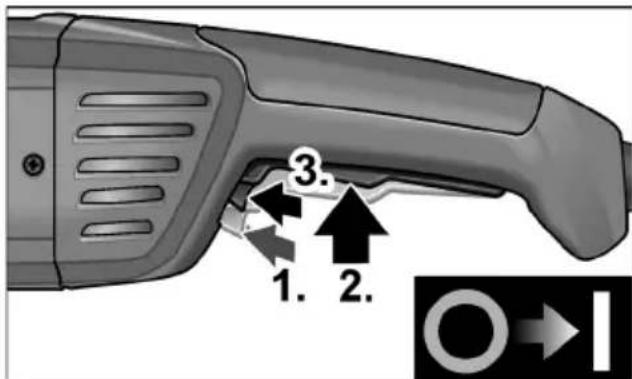

Lukustusega püsirežiim

■ Vajutada sisselülitustökisele ja hoida kinni (1.).
■ Vajutada lülitile ja hoida see allavajutatud asendis (2.).
■ Vajutada arreteerimisnuppu (3.).

■ Väljalülitamiseks vajutada korraks lülitile ja lasta siis lahti.

Reguleerida kaitsekatet

HOIATUS!

Enne igasuguseid töid nurklihvija juures tõmmata võrgupistik pistikupesast välja. Abrasiiv- ja lõikeketastega töötamisel peab kaitsekate olema alati peal. Lõikamisel kasutada spetsiaalset lõikekatet.

ETTEVAATUST!

Vigastusoht! Kanda kaitsekindaid.

Enne igasuguseid töid nurklihvija juures tömmata vörgupistik pistikupesast välja.

■ Vajutada spindli lukustusele ja hoida seda allavajutatult (1.).
■ Keerata kinnitusmutter peatusvõtmega spindli küljest laht ja võtta maha (2.).

■ Lihvketas asetada öigesti sisse.

■ Keerata kinnitusmutter spindlile.
- Lihvimisketta paksus ≤ 10 mm: kinnitusmutri faas üles, völli otsa poole. - Lihvimisketta paksus >10 mm: kinnitusmutri faas alla, ülekande poole.

■ Vajutada spindli lukustusele ja hoida seda allavajutatud asendis.
■ Keerata kinnitusmutter peatusvõtmega kinni.
■ Panna pistik pistikupessa.
■ Lülitada nurklihvija lülitiga sisse (ilma lukustamata) ja lasta nurklihvijal u 30 sekundit käia. Kontrollida disbalansi ja vibratsioonide suhtes.
■ Lülitada nurklihvija välja.

Käitus

MÄRKUS

Pärast väljalülitamist pöörleb lihvetas veel natukene aega.

Abrasiivlihvimine

HOIATUS!

Lõikekettaid ei tohi kunagi kasutada abrasiivketastena.

– Kõige efektiivsema töötulemuse annab 20°–40° töönurk.
– Liigutada nurklihvijat mõõduka survega edasi-tagasi. Nii ei lähe toorik kuumaks, ei muuda värvi ega teki vagusid.

Lõikamine

HOIATUS!

Lõikamisel kasutada spetsiaalset lõikekatet. Vaata tootja.

• Müürikivide, betooni ja loodusliku kivi lõikamisel tekib tervistkahjustav kvartsitolm.
• Mitte vajutada, vöngelda ega ajada servi maha.

– Nurklihvija peab pöörlema alati vastassuunas.

Vastasel juhul võib tekkida kontrollimatu soonest väljajooks.

– Etteannet kohandada töödeldava materjaliga: mida tugevam materjal, seda aeglasemalt.

Muud informatsiooni tootja toodete kohta leiate aadressil www.flex-tools.com.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguseid töid nurklihvija juures tömmata vörgupistik pistikupesast välja.

Puhastamine

HOIATUS!

Metallide töötlemisel või ekstreemsetel tingimustel võib korpuse sisepinnale koguneda elektrit juhtiv tolm.

See vähendab kaitseisolatsiooni toimet! Kasutada masinat rikkevoolu kaitselülitiga (rakendusvool 30 mA).

Seadet ja ventilatsioonipilusid puhastada regulaarselt. Sagedus sõltub töödeldavast materjalist ja kasutuse kestusest.

Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.

Süsiharjad

Nurklihvija on varustatud väljalülituvate süsiharjadega.

Väljalülituvate süsiharjade kulumispiiri saavutamisel lülitatakse nurklihvija automaatselt välja.

MÄRKUS

Kasutada ainult originaalvaruosasid.

Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse.

Tagumiste õhu sissevooluavade kaudu näeb töö ajal tekkivaid sädemeid.

Kui sädemeid tekib väga palju, lülitada nurklihvija kohe välja.

Viia seade tootja poolt autoriseeritud klienditeenindusse.

Reduktor

MÄRKUS

Ajamimehhanismi pea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Varuosad ja tarvikud

Muud lisatarvikud, eriti aga lihvkettad, on tootja kataloogides.

Joonised ja varuosade nimekirjad leiate meie kodulehelt:

www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.

Ainult EL riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.

MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

C ∈ -Vastavus

Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega:

EN 60745 kooskõlas direktiivide

2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetega.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Röhle

Manager Research &

Development (R & D)

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud vale kasutamise või teiste tootjate toodete kasutamise tagajärjel.

Turinys
