Prekės ženklas	Flex
Modelis	L 21-6 230
Produkto tipas	Kampinis šlifuoklis
Disko skersmuo	230 mm
Nominali galia	2100 W
Tuščiosios eigos greitis	6500 aps/min
Verpstės sriegis	M14
Svoris	5,4 kg
Matmenys (ilgis x plotis x aukštis)	450 x 140 x 130 mm
Maitinimas	230 V ~ 50 Hz
Maitinimo laidas	4 m, H07RN-F
Apsauga	II klasė (dviguba izoliacija)
Pagrindinės funkcijos	Pjovimas, šlifavimas, valymas
Papildoma rankena	Reguliuojama antivibracinė rankena
Apsauginis gaubtas	Nereguliuojamas be įrankių
Saugos įtaisas	Disko stabdys, saugos sustabdymas
Lėtas paleidimas	Taip
Priežiūra ir valymas	Ventiliacijos angas valyti minkštu šepetėliu
Atsarginės dalys	Diskai, angliniai šepetėliai, jungiklis
Remontuojamumas	Remontuojamumo indeksas 8,2/10

Dažnai užduodami klausimai - L 21-6 230 Flex

Kaip pakeisti Flex L 21-6 230 šlifuoklio diską?

Atjunkite prietaisą. Naudokite verpstės fiksavimo raktą, kad laikytumėte veleną, tada atsukite prispaudžiamąją veržlę pateiktu raktu. Pakeiskite diską ir tvirtai priveržkite. Įsitikinkite, kad diskas tinka maksimaliam greičiui.

Kokį diską naudoti pjovimui?

Pjovimui naudokite deimantinį diską arba abrazyvinį diską, kurio storis ne didesnis kaip 2,5 mm. Laikykitės 230 mm skersmens ir maksimalaus 6500 aps/min greičio. Niekada nenaudokite pažeisto disko.

Šlifuoklis labai vibruoja, ar tai normalu?

Šiek tiek vibracijos yra normalu, bet jei ji per didelė, patikrinkite, ar diskas yra gerai subalansuotas ir tinkamai sumontuotas. Taip pat nuvalykite verpstę ir prispaudžiamąją veržlę. Jei problema išlieka, patikrinkite guolių susidėvėjimą.

Kaip sureguliuoti papildomą rankeną?

Atsukite rankenos mygtuką, pasukite ją norimu kampu (nuo 0° iki 90°), tada tvirtai priveržkite. Rankeną galima montuoti iš abiejų korpuso pusių. Visada naudokite papildomą rankeną.

Ar galiu naudoti šlifuoklį be apsauginio gaubto?

Ne, apsauginis gaubtas yra privalomas jūsų saugumui. Jis apsaugo nuo dalelių išmetimo ir disko lūžimo atveju. Niekada nenaudokite be gaubto.

Kokia Flex L 21-6 230 galia?

Nominali galia yra 2100 W, tai leidžia atlikti intensyvius šlifavimo ir pjovimo darbus. Įsitikinkite, kad jūsų elektros instaliacija atlaiko šią galią.

Kaip pakeisti anglinius šepetėlius?

Angliniai šepetėliai yra prieinami per šoninius dangtelius. Atsukite juos, ištraukite susidėvėjusius šepetėlius ir įstatykite naujus. Naudokite tik originalius Flex šepetėlius.

Šlifuoklis neužsiveda, ką daryti?

Pirmiausia patikrinkite maitinimo laidą ir lizdą. Jei problema išlieka, gali būti sugedęs saugos blokas arba jungiklis. Kreipkitės į įgaliotą servisą. Nebandykite patys taisyti elektrinių komponentų.

Koks šio šlifuoklio tuščiosios eigos greitis?

Tuščiosios eigos greitis yra 6500 aps/min. Niekada neviršykite ant disko nurodyto maksimalaus greičio. Jei reikia, naudokite greičio reguliatorių.

Kaip išvalyti šlifuoklį po naudojimo?

Atjunkite prietaisą. Ventiliacijos angas valykite minkštu šepetėliu. Korpusą nuvalykite drėgna šluoste. Nenaudokite tirpiklių ir nemerkite į vandenį.

NAUDOJIMO INSTRUKCIJA L 21-6 230 Flex

Naudojami simboliai 240

Simboliai ant jrankio 240

Techniniai duomenys 240

Bendras jrankio vaizdas .....241

Jūsų saugumui 242

Triukšmas ir vibracija ..... 245

Nurodymai dirbant 246

Techninis aptarnavimas ir priežiūra . . . 248

Nurodymai utilizuoti 249

C ∈-Atitikimo deklaracija ..... 249

Atsakomybės pašalinimas ..... 249

Naudojami simboliai

ISPÉJIMAS!

Nurodo betarpiškai gresiantį pavojų.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo potencialiai pavojingą situaciją.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Techniniai duomenys

Įrankio tipas		Kampinis šlifuoklis
		L 21-6 230/ L 2100	L 21-8 180 L	24-6 230
Didžiausias disko skersmuo mm	230 180 230
Šlifuoklio diskai mm 1–10
Suklio sriegis M14
Sukimosi greitis aps./min 6500 8	300 6500
Imama galia	W	2100 2100	2400
Tinklo įtampa	V/Hz	230/50
Svoris pagal „EPTA-procedure 01/2003“ (be kabelio)	kg	4,9	4,7	5,8
Saugos klasė		II / ☐

Simboliai ant jrankio

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugą!

Saugos klasė II (visiškai izoliuota)

Nuoroda dėl seno įrankio utilizavimo (žr. 249 psl.)

Bendras jrankio vaizdas

Šioje instrukcijoje aprašyti įvairūs elektriniai įrankiai.

Kai kuriomis smulkmenomis atvaizdas gali skirtis nuo jsigyto elektrinio jrankio.

|ranki jungti ir išjungti.

2 Ijungimo blokavimas/Fiksatorius

Užkerta kelią nenumatytam prietaiso jsibėgėjimui ir užfiksuoja jungiklį ilgalaikio darbo režimui.

3 Svertelis greitam tvirtinimui

4 Velenas

5 Srieginè jungè

a Tvirtinimo veržlė

b Tvirtinimo flanšas

6 Apsauginis gaubtas

7 Pavaros galvutė

Su ventiliaciniais plyšiais ir sukimosi krypties rodykle.

8 Papildoma rankena

Rankeną galima sumontuoti kairėje arba dešinėje pusėje, arba viršuje.

9 Veleno fiksatorius

Skirta nustatyti suklius, kai keičiami įrankiai.

10 Pagrindinè rankena su jungikliu

11 Tinklo kabelis, 4 m ilgio, su šakute

12 Veržliaraktis su dvejais rageliais

13 [rankio skydelis (nepavaizduotas)

Jūsų saugumui

ISPÉJIMAS!

Prieš naudodamiesi kampiniu šlifuokliu, perskaitykite ir vėliau laikykitės:

• šios instrukcijos,
• "Bendruju saugos taisykliu", esančiu pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),
  – naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų. Šis kampinis šlifuoklis atitinka šiuolaikinį technikos lygį ir sukonstruotas, laikantis patvirtintų saugos taisyklių.
  Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Šlifuoklj galima naudoti:

- pagal paskirti, - saugumo technikos požiūriu neprie- kaištingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Šis kampinis šlifuoklis yra skirtas

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– metalo ir akmens sausam šlifavimui ir pjovimui šlifavimo ir pjovimo diskais, kurių didžiausias leistinas išorinio krašto greitis iki 80 m/s,
– metalo ir akmens paviršiaus plokščiam šlifavimui kūgio formos šlifavimo akmenimis, kurių skersmuo iki 110 mm ir didžiausias leistinas išorinio krašto greitis iki 50 m/s,
– paviršiaus plokščiam šlifavimui šlifavimo lakštais, naudojant šlifavimo lėkštes, kurių didžiausias leistinas sukimosi greitis ne mažesnis, negu šlifuoklio sukimosi greitis,
– darbui, naudojant šlifavimo reikmenis ir priedus, išvardintus šioje instrukcijoje arba rekomenduojamus gamintojo.
Šlifuojant abrazyviniu šlifuokliu reikia naudoti specialų apsauginį gaubtą.

Pjauti akmenį su plaušeliais sukietintais pjovimo diskais leidžiama tik naudojant kreipiančiąsias atramas.

Neleistina dirbti, naudojant pvz., frezavimo ar pjovimo diskus.

Kampinis šlifuoklis nėra skirtas poliravimui.

Saugos nuorodos dirbantiems su kampinio šlifuoklis

ISPÉJIMAS!

Perskaitykite visus kartu su elektriniu jrankiu gautus saugos nurodymus, instrukcijas, paveikslėlius ir specifikacijas. Jeigu nesilaikoma saugos nurodymų ir instrukcijų, galimi elektros šokas, gaisras ir (arba) sunkios traumos. Visus saugos nurodymus ir instrukcijas saugokite ateičiai.

Bendrosios įspėjamosios nuorodos atliekantiems šlifavimo, šlifavimo naudojant šlifavimo popierių ir pjaustymo abrazyviniais pjovimo diskais darbus

■ Šj elektrini įrankį galima naudoti kaip šlifuokli, šlifuokli su švitriniu popieriumi ir darbui su vieliniais šepečiais. Atkreip-kite dėmesį i visas saugos nuorodas, nurodymus, paveikslėlius ir duomenis, kuriuos Jūs gausite kartu su prietaisu. Jei nesilaikysite šių nurodymų, galite gauti elektros smūgis, kilti gaisras ir/arba būti sunkiai susižeisti.
- Šis elektrinis įrankis nepritaikytas šlifuoti su šlifavimo popieriumi ir nepritaikytas poliruoti. Naudojant ne pagal paskirtį, galima sugadinti įrankį ir susižeisti.
■ Nenaudokite priedų, kurie nėra gamintojo skirti arba rekomenduoti šiam elektriniam įrankiui. Tai, kad Jūs galite pritvirtinti priedą prie elektrinio įrankio, negarantuoja saugaus naudojimo.
■ Leistinas skirtų šiam prietaisui darbinių priedų ir reikmenų sukimosi greitis turi būti ne mažesnis, negu didžiausias prietaiso sukimosi greitis.
Priedas, kuris sukasi greičiau nei leidžiama, gali suirti ir dalimis išlakstyti j visas puses.
- Darbinių priedų ir reikmenų išorinis skersmuo ir storis turi atitikti elektrinio įrankio duomenis. Netinkamų matmenų

darbiniai įrankiai gali būti nepakankamai apsaugoti arba kontroliuojami.

- Darbo įrankiai su srieginiu įdėklu turi tiksliai tikti šlifavimo suklio sriegiui. Naudojant darbo įrankius, kurie tvirtinami junge, darbo įrankio kiaurymės skersmuo turi tiksliai tikti jungės įtvaro skersmeniui. Darbiniai įrankiai, kurie netiksliai tinka ant elektrinio įrankio šlifavimo suklio, sukasi netolygiai, labai stipriai vibruoja ir dėl to Jūs galite nesuvaldyti įrankio.

Nenaudokite pažeistų darbinių įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus– ar jie nėra aplūžinėję ir įtrūkę, šlifavimo žiedus– ar jie nėra įtrūkę, susidėvėję ir labai nudilę, vielinius šepečius– ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis arba darbinis įrankis nukrenta ant žemės, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą darbiniį įrankį. Kai Jūs patikrinote ir įstatėte darbiniį įrankį, besisukančio darbinio priedo plokštuma neturi eiti per Jūsų ir greta esančių asmenų buvimo vietą ir leiskite prietaisui vieną minutę suktis didžiausiu greičiu.

Pažeisti darbiniai įrankiai dažniausiai lūžta per šį tikrinimo laiką.

■ Naudokitės asmeninėmis saugos priemonėmis. Priklausomai nuo atliekamo darbo, naudokitės viso veido apsauga, akių apsauga ar apsauginiais akiniais. Jei numatyta, naudokite respiratorių, klausos apsaugą, apsaugines pirštines ar specialią prijuostę, kuri nesudarytų sąlygų kontaktui su mažomis abrazyvo ar šlifuojamos medžiagos dalelėmis. Akys privalo būti apsaugotos nuo į šalis lekiančių pašalinių kūnų, kurie susidaro atliekant įvairius darbus. Respiratorius ar dujokaukė privalo sulaikyti smulkias daleles, kylančias šlifuojant. Jei ilgą laiką dirbote dideliame triukšme, galite pajusti klausos susilpnėjimą.

■ Sekite, kad pašaliniai asmenys išlaikytų saugų atstumą. Kiekvienas, jžengiantis į darbinę zoną, privalo naudotis asmeninėmis saugos priemonėmis.

Detalės arba lūžusių darbinių įrankių nuolaužos gali lėkti į šalis ir taip pat sužeisti net už darbinės zonos ribų.

• Prietaisą laikykite tik už izoliuotų rankenų, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį. Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampą metalinėse prietaiso dalyse ir sukelti elektros smūgį.
  Tinklo kabelj saugokite nuo besisukančių darbinių įrankių. Jei Jūs nesuvaldysite prietaiso, tinklo kabelis gali būti perpjautas arba pagriebtas ir Jūsų plaštaka arba ranka gali pakliūti į besisukantį darbiniį įrankį.
• Niekuomet nepadėkite elektrinio įrankio, jei darbinis įrankis dar nesustojo. Besisukantis darbinis įrankis gali paliesti paviršių ir todėl Jūs galite nesuvaldyti elektrinio įrankio.
• Niekuomet neneškite veikiančio elektrinio įrankio. Atsitiktinio kontakto metu Jūsų drabužius gali pagriebti besisukantis darbinis įrankis ir jis įsigreš į Jūsų kūną.
  ■ Reguliariai valykite elektrinio įrankio ventiliacinius plyšius. Variklio ventilatorius traukia dulkes į korpusą, ir susikaupęs didelis metalinių dulkių kiekis gali sukelti elektros smūgį.
  ■ Nenaudokite elektrinio įrankio arti degiųjų medžiagų. Kibirkštys gali uždegti šias medžiagas.
  ■ Nenaudokite darbinių įrankių, skirtų darbui su aušinimo skysčiu. Naudodami vandenį arba kitus skystus aušinimo skysčius, galite gauti elektros smūgį.

Atatranka ir atitinkami saugos nurodymai

Atatranka yra staigi reakcija i besisukančio darbinio įrankio, pvz., šlifavimo disko, šlifavimo lėkštelės, vielinio šepečio ir t.t., įstrigimą arba užkliuvimą. Įstrigimas arba užkliuvimas sąlygoja staigų darbinio įrankio stabdymą. Dėl to elektrinis įrankis įgauna nekontroliuojamą pagreitį kryptimi, priešinga darbinio įrankio sukimosi krypčiai.

Jei, pvz., šlifavimo diskas jstringa arba užkliūna detalėje, šlifavimo disko briauna, kuri yra detalėje, gali jstrigti ir dėl to šlifavimo diskas gali lūžti arba sukelti atatranką.

Tada šlifavimo diskas arteja prie dirbančiojo arba tolsta nuo jo, priklausomai nuo disko sukimosi krypties jstrigimo vietoje.

Šlifavimo diskai čia taip pat gali lūžti.

Atatranka yra neteisingo ar nekvalifikuoto darbo elektriniu įrankiu pasekmė.

Naudojant žemiau aprašytas atsargumo priemones, atatrankos galima išvengti.

■ Elektrinį įrankį laikykite tvirtai, kūną ir rankas laikykite tokioje padėtyje, kad atlaikytumėte atatranką. Jei tik yra, visuomet naudokite papildomą rankeną, kad patikimai atlaikytumėte atatranką ar įsisukančio disko reakcijos momentą. Naudodamasis tinkamomis atsargumo priemonėmis, dirbantysis gali suvaldyti atatrankos ir atoveikio jėgas.

■ Niekada nelaikykite rankų arti besisukančio darbinio įrankio. Atatürkos atveju darbinis įrankis kliudyti Jūsų ranką.

■ Venkite pakrypti kūnu kryptimi, kuria juda elektrinis įrankis veikiant atatrankos jėgai.

Atatranka stumia elektrinj įrankį priešinga šlifavimo disko judėjimui blokavimo vietoje kryptimi.

■ Ypatingai atsargiai dirbkite prie kampų, aštrių kraštų ir t.t. Saugokite, kad įrankis neatsitrenktų i detalę ir nejstrigtų.

Besisukantis darbinis įrankis ties kam-pais, aštriais kraštais arba kai atšoka, yra linkęs užstrigti. Dėl to galite nesuval-dyti įrankio arba įvykti atatranka.

■ Nenaudokite pjovimo grandinių arba dantytų pjūklelių.

Tokie darbiniai įrankiai dažnai sukelia atatranką arba sunkiau pavyksta suval- dyti elektrinį įrankį.

Šlifavimui ir pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai

■ Naudokite tik šiam elektriniam įrankiui skirtus šlifavimo diskus ir šiems šlifavimo diskams skirtus apsauginius gaubtus.

Šlifavimo diskai, kurie neskirti elektriniam įrankiui, gali būti nepakankamai apsaugoti ir yra nesaugūs.

■ Išlenktus šlifavimo diskus reikia tvirtinti taip, kad jų šlifavimo paviršius nebūtų išsikišęs už apsauginio gaubto krašto plokštumos. Netinkamai primontuotas šlifavimo diskas, kuris yra išsikišęs už apsauginio gaubto krašto plokštumos, bus nepakankamai uždengtas.
Apsauginis gaubtas turi būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad dirbančiajam būtų užtikrintas didžiausias saugumas, t.y. į dirbantijį turi būti nukreipta kuo mažesnė neuždengta šlifavimo įrankio dalis. Apsauginis gaubtas padeda apsaugoti dirbantijį nuo atskilusių dalelių, atsitiktinio prisilietimo prie šlifavimo įrankio ir nuo galinčių uždegti drabužius kibirkščių.

Apsauginis gaubtas privalo būti patikimai pritvirtintas prie elektrinio įrankio ir nusta- tytas taip, kad būtų pasiektas aukščiausias saugumo laipsnis, t.y. dirbantysis matytų kiek įmanoma mažiau atviro šlifavimo disko. Apsauginis gaubtas privalo saugoti dirbantijį nuo nuolaužų ir atsitiktinių kontaktų su šlifavimo disku.

- Šlifavimo diską galima naudoti tik rekomenduojamoms naudojimo galimybėms. Pavyzdžiui: niekada nešlifuokite pjovimo disko šoniniu paviršiumi. Pjovimo diskai yra skirti medžiagai šalinti su disko briauna. Šoninis jėgų poveikis i šį šlifavimo diską gali jį suardyti.

■ Visada naudokite nepažeistas tvirtinimo junges, kurių dydis ir forma tinka Jūsų pasirinktam šlifavimo diskui. Tinkamos jungės paremia šlifavimo diskus ir sumažina šlifavimo diskų lūžimo pavojų. Pjovimo diskų jungės gali skirtis nuo kitų šlifavimo diskų jungių.

■ Nenaudokite didesnių elektrinių įrankių susidėvėjusių šlifavimo diskų. Didesniems elektriniams įrankiams skirti šlifavimo diskai nėra apskaičiuoti mažų elektrinių įrankių dideliems sūkių skaičiams ir gali lūžti.

Pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai

■ Venkite pjovimo disko blokavimo arba per didelės prispaudimo jėgos. Nedarykite gilių pjūvių. Pjovimo disko

perkrova didina jo apkrovą ir polinkį persikreipti arba užstrigti, ir tuo pačiu yra didesnė atatrankos arba šlifavimo disko lūžimo tikimybė.

■ Venkite zonų prieš ir už besisukančio abrazyvinio pjovimo disko. Jei abrazyvinį pjovimo diską gaminyje stumiate nuo savęs, atatrankos atveju elektrinis įrankis su besisukančiu disku gali būti bloškiamas tiesiai į Jus.
■ Jeigu abrazyvinis pjovimo diskas užstrigo arba Jūs nutraukėte darbą, prietaisą išjunkite ir ramiai palaukite, kol diskas sustos. Niekada nebandykite ištraukti dar besisukančio abrazyvinio pjovimo disko, priešingu atveju galima atatranka. Išsiaiškinkite ir pašalinkite jstrigimo priežastis.
■ Nejjunkite elektrinio prietaiso vėl,
jei diskas yra detalėje. Prieš atsargiai
pjaudami toliau, leiskite pjovimo diskui
pasiekti didžiausią sūkių skaičių.
Priešingu atveju diskas gali įstrigti, iššokti
iš gaminio arba sukelti atatranką.
■ Plokštes arba didelius gaminius atremkite, kad sumažintumėte dėl suspausto pjovimo disko kylantį atatrankos pavojų. Didelės detalės gali išlinkti nuo savo savojo svorio. Gaminys privalo būti atremtas abejose disko pusėse, tiek arti pjūvio, tiek ir prie briaunos.
- Ypač atsargūs būkite pjaudami "kišeninius pjūvius" esančiose sienose arba kitose nematomose srityse. Nusileidžiantis pjovimo diskas gali sukelti atatranką, pjaudamas dujotiekio arba vandentiekio vamzdžius, elektros laidus arba kitus objektus.

Specialūs saugos nurodymai šlifuojant su šlifavimo popieriumi

■ Nenaudokite per didelių šlifavimo diskų, bet paisykite gamintojo nurodymų dėl šlifavimo diskų dydžio. Už šlifavimo padą didesni šlifavimo diskai gali sužeisti bei užsiblokuoti, sutrūkti ar atšokti atgal.

Kiti saugos nurodymai

■ Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje.
■ Veleno fiksatorių spauskite tik įrankiui nesisukant.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.

A-redukuoto įrankio triukšmo lygio tipinė vertė:

- Garso slėgio lygis L pA : 93 dB(A) - Triukšmo galios lygis L WA : 104 dB(A) - P a k l a i d a K : 3 dB

Vibracijos lygis šlifuojant paviršių: – Bendru atveju a h: 5,9 m/s – Paklaida K: 1,5 m/s

Vibracijos lygis, šlifuojant abrazyvu lakštu: – Bendru atveju a h: 5,0 m/s – Paklaida K: 1,5 m/s

ATSARGIAI!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

i NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį.

Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti.

Norint tiksliai įvertinti vibracijos apkrova, reikėtų atsižvelgti ir į laiką, kada įrenginys yra išjungtas arbą veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIA!!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Nurodymai dirbant

ISPÉJIMAS!

Prieš bet kokius kampinio šlifuoklio techninio aptarnavimo darbus ištraukite kištuką iš elektros tinklo lizdo.

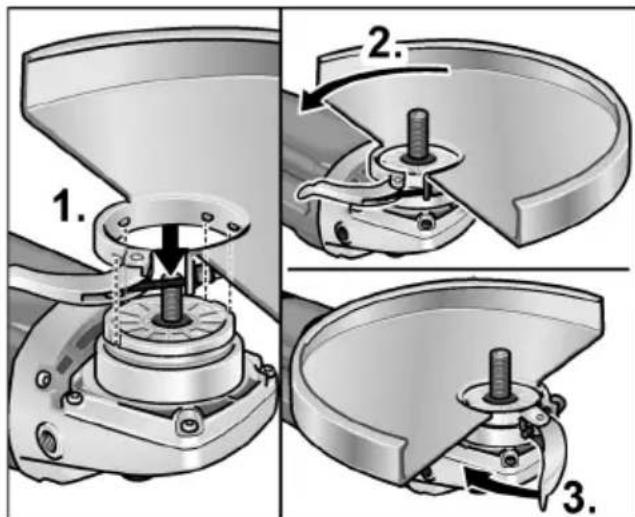

Prieš pirmą naudojimą

■ Kampini šlifuoklj išpakuokite, patikrinkite, ar įrankio komplektas yra pilnas, ar įrankis nepažeistas transportuojant.

■ Apsaugini gaubtą su įveržimo žiedu uždėkite ant flanšo taip, kad išsikišimas ant įveržimo žiedo įeitų į griovelį flanše (1.).
■ Pasukite apsauginį gaubtą i reikiamą padėtį (2.) ir užfiksuokite tvirtinimo sverteliu (3.).

■ Papildomos rankenos montavimas.

ljungimas ir išjungimas

ljungimas trumpalaikio darbo režimui be fiksavimo

■ Ijungimo blokatorių paspauskite ir laikykite paspaustą (1.).
■ Jungiklj paspauskite (2.).

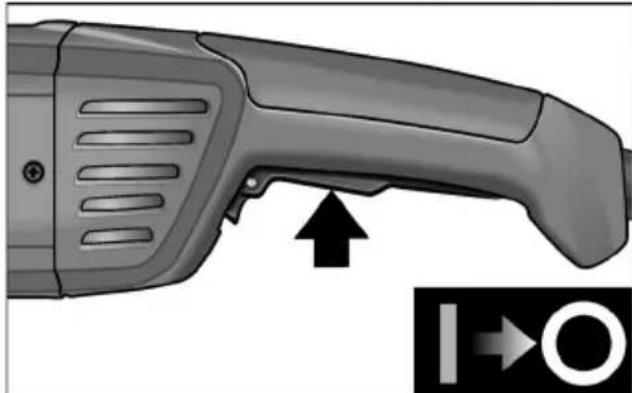

■ Išjungdami atleiskite jungiklj.

ljungimas ilgalaikio darbo režimui su fiksavimu

■ Ijungimo blokatorių paspauskite ir laikykite paspaustą (1.).
■ Jungikli paspauskite ir laikykite paspaustą (2.).
■ Paspauskite fiksavimo mygtuką (3.).

■ Norėdami išjungti įrankį, trumpai paspauskite jungiklį ir atleiskite.

Pakeiskite apsauginio gaubto padėtį

ISPÉJIMAS!

Prieš bet kokius kampinio šlifuoklio techninio aptarnavimo darbus ištraukite kištuką iš elektros tinklo lizdo.

Niekuomet nešlifuokite ir nepjaukite be apsauginio gaubto. Pjaunant yra būtinas specialus pjovimo apsauginis gaubtas.

ATSARGIA!!

Susižalojimo pavojus!

Nešiokite apsaugines pirštines.

■ Atleiskite tempimo svertą (1.).
■ Pakeiskite apsauginio gaubto padėtį (2.).
■ Vèl įtempkite tempimo svertą (3.).

Irankio tvirtinimas/keitimas

ISPÉJIMAS!

Prieš bet kokius kampinio šlifuoklio techninio aptarnavimo darbus ištraukite kištuką iš elektros tinklo lizdo.

■ Nuspauskite suklio fiksatorių ir laikykite jį nuspaustą (1.).

■ Tvirtinimo veržliaraktu atsukite tvirtinimo veržlę, sukdami prieš laikrodžio rodyklę ir ją nuimkite (2.).
■ lstatykite diską i jam skirtą vieta.

■ Tvirtinimo veržlės užsukimas ant įrankio veleno.

– Šlifavimo disko storis ≧ 10 mm: Tvirtinimo veržlės bortelis nukreiptas i viršų, i veleno pusę.
– Šlifavimo disko storis > 10 mm: Tvirtinimo veržlės bortelis nukreiptas i apačią, i reduktoriaus pusę.

■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje.
■ Tvirtinimo veržlę įveržkite tvirtinimo veržliaraktu.
■ lkiškite šakutę i lizda.
■ Ijunkite šlifuokli jungikliu (trumpalaikiam darbo režimui, be fiksacijos) ir leiskite jam pasisukti apie 30 s tuščiaja veika. Patikrinkite, ar nėra disbalanso arba vibraciju.
■ Išjunkite šlifuoklj.

Patarimai dirbant

NURODYMAS

Po išjungimo diskas dar kurj laiką sukasi.

Šlifavimas

ISPÉJIMAS!

Po išjungimo diskas dar kurj laiką sukasi.

• Šlifavimas bus našesnis, jei diskas su šlifu-ojamu paviršiumi sudarys 20°–40° kampa.
• Vedžiokite šlifuoklj įvairiomis kryptimis, lengvai spausdami. Tuomet šlifuojama detalė pernelyg nejkaista ir ant paviršiaus neatsiranda nusispalvinimų; be to nelieka nelygumu.

Pjovimas

ISPÉJIMAS!

Pjaunant yra būtinas specialus pjovimo apsauginis gaubtas.

– Pjaunant mūrą, betoną ir natūralų akmenį, susidaro kenksmingos kvarco dulkės.
– Nespauskite, nekreipkite ir nejudinkite disko pirmyn bei atgal.
– Kampinis šlifuoklis visada turi dirbti priešpriešine kryptimi.

Kitaip diskas gali iššokti iš įpjovos.

– Postūmio greitis priklauso nuo pjauna-mos medžiagos kietumo: kuo kietesnė medžiaga, tuo lėčiau reikia vesti diską.

Daugiau informacijos apie gamintojo produkciją rasite internete adresu: www.flex-tools.com.

Techninis aptarnavimas ir priežiūra

ISPÉJIMAS!

Prieš bet kokius kampinio šlifuoklio techninio aptarnavimo darbus ištraukite kištuką iš elektros tinklo lizdo.

Valymas

ISPÉJIMAS!

Apdirbant metalus, ekstremaliais atvejais vidinėse korpuso ertmėse galí susikaupti laidžios dulkės. Tai turi neigiamos įtakos apsauginei izoliacijai! Įrankį junkite per apsauginį nuotėkio srovės jungiklj (suveikimo srovė ne didesnė, negu 30 mA).

Reguliariai valykite įrankį ir ventiliacinius plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.

Angliniai šepetėliai

Šlifuoklyje yra šepetėliai su išjungimo įtaisu. Šlifuoklis automatiškai išsijungia, kai jame esantys angliniai šepetėliai susidėvi.

NURODYMAS

Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis.

Tuo atveju, jei naudojami kitų firmų gaminiai, gamintojo garantiniai įsipareigojimai negalioja.

Pro ventiliacinius plyšius darbo metu gali matytis šepečių kibirkščiavimas.

Esant labai stipriam kibirkščiavimui, nedelsiant išjunkite šlifuoklj.

Pristatykite jì į gamintojo įgaliotas dirbtuves.

Pavara

NURODYMAS

Neatsukinėkite pavaros galvutės sraigtų garantiniu laikotarpiu.

Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Remontas

Remontuoti atiduokite tik į gamintojo įgaliotas dirbtuves.

Atsarginės dalys, priedai ir reik- menys

Kitų priedų, ypač diskų, duomenis rasite gamintojo kataloge.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje:

www.flex-tools.com

Nurodymai utilizuoti

ISPÉJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtu galima naudoti.

Tik ES šalyse

Neišmeskite elektrinių įrankių į buitinių atliekuų konteinerius!

Pagal Europos Sajungos direktyvą Nr. 2012/19/ES dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

C ∈ -Atitikimo deklaracija

Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:

EN 60745 pagal direktyvų 2014/30/ES, 2006/42/EK, 2011/65/ES apibrėžtis.

Uż techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė gaminys arba trūkstama galimybė naudotis gaminiu.

Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius dėl naudojimo ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.

Saturs

Izmantotie simboli 250

Simboli uz instrumenta ..... 250
