Marka	Flex
Model	L 21-6 230
Ürün Tipi	Avuç taşlama
Disk Çapı	230 mm
Anma Gücü	2100 W
Boşta Devir	6500 tr/min
Mil Dişi	M14
Ağırlık	5,4 kg
Boyutlar (U x G x Y)	450 x 140 x 130 mm
Besleme	230 V ~ 50 Hz
Güç Kablosu	4 m, H07RN-F
Koruma	Sınıf II (çift yalıtım)
Ana Fonksiyonlar	Kesme, taşlama, çapak alma
Ek Tutamak	Ayarlanabilir titreşim önleyici tutamak
Koruma Kapağı	Aletsiz yönlendirme
Güvenlik Donanımı	Disk freni, güvenlik durdurma
Yumuşak Başlatma	Evet
Bakım ve Temizlik	Havalandırma yuvalarını yumuşak bir fırça ile temizleyin
Yedek Parçalar	Diskler, karbon fırçalar, anahtar
Onarılabilirlik	Onarılabilirlik endeksi 8,2/10

Sık sorulan sorular - L 21-6 230 Flex

Flex L 21-6 230 avuç taşlama makinesinin diski nasıl değiştirilir?

Cihazı fişten çekin. Mili tutmak için mil kilitleme anahtarını kullanın, ardından verilen anahtarla sıkma flanşını sökün. Diski değiştirin ve sıkıca vidalayın. Diskin maksimum hıza uygun olduğundan emin olun.

Kesme işlemi için hangi tip disk kullanılmalı?

Kesme için, elmas disk veya maksimum 2,5 mm kalınlığında aşındırıcı disk kullanın. 230 mm çap ve maksimum 6500 dev/dk hıza uyun. Hasarlı disk kullanmayın.

Taşlama makinesi çok titriyor, bu normal mi?

Biraz titreşim normaldir, ancak aşırı ise diskin dengeli ve doğru takılıp takılmadığını kontrol edin. Ayrıca mili ve flanşı temizleyin. Sorun devam ederse rulman aşınmasını kontrol edin.

Ek tutamak nasıl ayarlanır?

Tutamağın düğmesini sökün, istenen açıya (0° ila 90°) döndürün ve sıkıca tekrar sıkın. Tutamak gövdenin her iki tarafına takılabilir. Her zaman ek tutamağı kullanın.

Taşlama makinesini koruma kapağı olmadan kullanabilir miyim?

Hayır, koruma kapağı güvenliğiniz için zorunludur. Parçacık sıçramalarına ve disk kırılmasına karşı korur. Kapaksız kullanmayın.

Flex L 21-6 230'un gücü nedir?

Anma gücü 2100 W'tır, bu da yoğun taşlama ve kesme işleri yapmanızı sağlar. Elektrik tesisatınızın bu gücü kaldırabildiğinden emin olun.

Karbon fırçalar nasıl değiştirilir?

Karbon fırçalara yan kapaklardan erişilir. Kapakları sökün, eski fırçaları çıkarın ve yenilerini takın. Sadece orijinal Flex fırçalar kullanın.

Taşlama makinesi çalışmıyor, ne yapmalıyım?

Önce güç kablosunu ve prizi kontrol edin. Sorun devam ederse, güvenlik bloğu veya anahtar arızalı olabilir. Yetkili servise başvurun. Elektrik bileşenlerini kendiniz onarmaya çalışmayın.

Bu taşlama makinesinin boşta devir hızı nedir?

Boşta devir hızı 6500 dev/dk'dır. Diskte belirtilen maksimum hızı asla aşmayın. Gerekirse hız regülatörü kullanın.

Kullanımdan sonra taşlama makinesi nasıl temizlenir?

Cihazı fişten çekin. Havalandırma yuvalarını temizlemek için yumuşak bir fırça kullanın. Gövdeyi nemli bir bezle silin. Çözücü kullanmayın veya suya daldırmayın.

KULLANIM KILAVUZU L 21-6 230 Flex

Kullanılan semboller 126

Cihaz üzerindeki semboller ..... 126

Teknik özellikler 126

Genel bakış 127

Kendi güvenliğiniz için 128

Ses ve vibrasyon ..... 131

Kullanma kılavuzu 132

Bakım ve muhafaza ..... 134

Giderme bilgileri 135

(€-uygunluğu beyanı 135

Mesuliyet kabul edilmemesi durumları . 135

Kullanılan semboller

UYARI!

Doğudan söz konusu olabilecek bir tehlikeye dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, ölüm veya ağır yaralanma tehlikesi söz konusu olabilir.

DIKKAT!

Tehlikeli olma ihtimali olan bir duruma dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, yaralanma veya mala gelebilecek zarar tehlikesi söz konusu olabilir.

BİLGİ

Kullanma ile ilgili yararlı bilgilere ve önemli başka bilgilere dikkat çeker.

Cihaz üzerindeki semboller

Cihazı ilk kez çalıştırmaya başlamadan önce, kullanma kılavuzunu okuyunuz!

Koruyucu gözlük kullanınız!

Koruyucu kulaklık kullanınız!

Koruma sınıfı II (tam izolasyonlu)

Eski cihazın giderilmesi ile ilgili bilgi (bakınız sayfa 135)!

Teknik özellikler

Cihaz tipi		Taşlama cihazı
		L 21-6 230/L 2100	L 21-8 180 L	24-6 230
Azm. taşlama aleti ∅	mm 230	180 230
Taşlama aleti kalınlığı	mm 1–10
Takma deliğ		M14
Devir sayısı	dev/dak	6500 8300 6500
Giriş gücü	W 2100	2100 2400
Şebeke gerilimi V/Hz 230/50
Ağırlığı EPTA-Procedure 01/2003'e (kablosuz)	kg	4,9	4,7	5,8
Koruma sınıfı		II / ☐

Genel bakış

Bu kılavuzda çeşitli elektrikli el aletleri tanımlanmaktadır. Ayrıntılı gösterimlerde elektrikli el aletinden farklılıklar olabilir.

Açmak ve kapatmak için.

2 Açma kilidi/kilitleme düğmesi

Cihazın istem dışı çalışmaya başlamasını engeller ve sürekli çalışmada şalteri kilitler.

3 Hızlı sabitleme kolu

4 Mil

5 Dişli flanş

a Sabitleme flanşı

b Germe somunu

6 Koruyucu başlık

7 Tutamak

Tutamak sol ve sağ tarafa monte edilebilir.

8 ilave tutamak

Tutamak sola, üste veya sağa monte edilebilir.

9 Mil kilidi

Alet değiştirirken mili sabitlemek için.

10 Şalterli tutamak

11 Elektrik fişi ile donatılmış elektrik kablosu 4,0 m

12 Alın deliği anahtarı

13 Tip etiketi (gösterilmemiştir)

Kendi güvenliğiniz için

UYARI!

Avuç taşlama cihazını kullanmadan önce okuyunuz ve verilen bilgilere göre çalışınız:

• Bu kullanma kılavuzunu.
• Ekteki kitapçıkta bildirilen elektrikli aletler ile ilgili "Genel güvenlik bilgileri" ni (yazino.: 315.915),
• Cihazın kullanılacağı yer için geçerli kaza önleme yönetmeliklerini.
  Bu avuç taşlama cihazı, güncel teknik duurma ve kabul edilmiş teknik güvenlik kurallarına göre üretilmiştir.
  Yine de kullanım esnasında kullanıcıının veya üçüncü bir kişinin vücuduna ve canına zarar gelebileceği gibi, makinede veya başka mallarda da zarar oluşabilir. Bu avuç taşlama cihazı sadece aşağıdaki kullanımlar içindir
• üretim amacına uygun şekilde.
• teknik güvenlik açısından kusursuz durumda.
  Güvenliği etkileyen arızalar hemen giderilmelidir.

Amaca uygun kullanım

Bu avuç taşlama cihazı aşağıdaki kullanımlar için tasarlanmıştır

– Endüstri ve zanaat sektöründe ticari kullanım için,
- 80 m/s çevresel hıza kadar kullanılmasına izin verilen kaba ve ince işleme diskleriyle, metal ve taşı kuru taşlamada kesme ve taşlaması için,
- 50 m/s çevresel hıza kadar kullanılmasına izin verilen, 110 mm'ye kadar çapı olan konik çanak taşlama taşlarıyla metal ve taşın yüzey zımparalaması için,
– makine devir sayısına göre tasarlanmış destek tablası üzerinde zımpara kağıtlarıyla yüzey zımparalama için,
– bu kılavuzda belirtilen veya üretici tarafından önerilen taşlama aleti ve aksesuar ile kullanmak için.

Taşlayarak kesme işleminde özel bir kesme koruyucu kapağı kullanılmalıdır. Elyafla güçlendirilmiş taşlama diskleriyle taş kesme işlerini yürütmeye sadece kılavuz destekler takılıyken izin verilir.

Örn. zincirli freze diskleri veya testere diskleri gibi aletler ile kullanıma izin verilmemiştir.

Açılı taşlama makinesi polisaj için uygun değildir.

Taşlama makineleri için güvenlik talimatı

UYARI!

Tüm güvenlik bilgilerini, talimatları, çizimleri ve bu elektronik alet ile birlikte sunulan teknik bilgileri okuyunuz. Güvenlik bilgilerine ve talimatlara uyulmasında yapılan hatalar, elektrik çarpmasına, yangına ve/veya ağır yaralanmalara neden olabilir. Tüm güvenlik bilgilerini ve talimatları, gelecekte kullanılabilmesi için itinayla muhafaza ediniz.

Taşlama, zımparalama, zımpara kağıdı ile zımparalama ve kesici taşlama için uyarılar

■ Bu elektrikli el aleti taşlama makinesi, zımpara makinesi ve kesici taşlama olarak kullanılmak üzere geliştirilmiştir. Cihaz ile birlikte verilmiş olan tüm güvenlik bilgilerini, talimatları, resimleri ve verileri dikkate alınız. Aşağıdaki talimatları dikkate almazsanız, elektrik çarpması, ateş ve/veya ağır yaralanmalar söz konusu olabilir.
■ Bu elektronik alet tel fırçalar ile çalışma, perdahlama için uygun değildir. Elektronik aletin kullanım için öngörülmediği çalışmalarda, tehlikeler ve yaralanmalar söz konusu olabilir.
- Üretici tarafından özellikle bu elektronik alet için öngörülmemiş ve önerilmemiş aksesuarları kullanmayınız. Sadece bir aksesuarı elektronik alete takıp sabitleyebiliyor olmanız, güvenli bir kullanımı garanti etmez.
■ Kullanılan alet için izin verilen devir sayısı, en az elektronik alet üzerinde bildirilmiş olan azami devir sayısı kadar olmalıdır. İzin verilenden daha hızlı dönen aksesuarlar kırılabilir ve etrafa uçuşabilir.

■ Kullanılan aletin dış çapı ve kalınlığı, elektronik aletin ölçü verilerine uygun olmalıdır. Yanlış ölçümlendirilmiş çalışma aletleri yeterince siperlenemez veya kontrol edilemez.
- Dişli adaptör parçaları olan uçlar zımpara miline tam olarak uymalıdır. Flanş yardımı ile takılan uçlarda uçların delik çapı lançın bağlama çapına uygun olmalıdır. Elektrikli el aletine tam ve hassas biçimde tespit edilmeyen uçlar düzensiz dönerler, aşırı ölçüde titreşim yaparlar ve aletin kontrolünün kaybına neden olurlar.
■ Hasarlı çalışma aletleri kullanmayınız. Her kullanımdan önce, çalışma aletlerinde çatlama, kopma, kırıklık ve yırtık olup olmadığını kontrol edin. Elektrikli aletin veya kullanılan çalışma aletinin yere düşmesi halinde, hasar görüp görmediğini kontrol edin veya hasarsız takım kullanın. Çalışma aletini kontrol ettiyseniz ve kullanmak için taktıysanız, dönen çalışma aletinin hareket düzlemini, kendinizden ve yakınıınızda bulunan kişilerden uzak tutun ve cihazı azami devir sayısı ile bir dakika boyunca çalıştırın. Hasarlı çalışma aletleri genelde bu test süresi içinde kırılır.
- Kişisel koruyucu donanım kullanınız. Uygulamaya bağlı olarak, yüzünüzü koruma maskesi, gözlerinizi koruma donanımı veya koruyucu gözlük kullanınız. İcabı halinde toz maskesi, kulaklık, koruyucu eldiven veya sizi malzeme parçacıklarından koruyacak özel önlük kullanın. Farklı uygulamalar esnasında oluşan, etrafı uçuşan yabancı cisimlere karşı gözlerin korunması gerekir. Toz ve solunum koruma maskesi, kullanım esnasında oluşan tozu süzmelidir. Eğer uzun süre yüksek gürültüye maruz kalırsanız, işitme kaybı söz konusu olabilir.
■ Diğer kişilerin, sizin çalışma alanınızdan güvenli bir mesafede durmalarına dikkat ediniz. Çalışma alanına giren herkes, kişisel koruyucu donanım kullanmalıdır. İşlenen parçanın kırılan parçaları veya çalışma aletine ait kırık parçalar etrafal uçuşabilir ve doğrudan çalışma alanı dışında da yaralanmalara neden olabilir.

■ Elektrik kablosunu dönen çalışma aletlerinden uzak tutunuz. Cihaz üzerindeki kontrolünüzü kaybederseniz, elektrik kablosu kesilebilir veya dönen takıma dolanabilir ve eliniz ya da kolunuz da dönen çalışma aletine temas edebilir.
- Çalışma aleti tamamen durmadan, elektronik aleti kesinlikle herhangi bir yere indirmeyiniz. Dönen çalışma aleti indirildiği yüzeye temas edebilir ve bunun sonucunda elektronik alet üzerindeki kontrolünüzü kaybedebilirsiniz.
■ Elektronik aleti taşırken kesinlikle çalıştırmayınız. Giysileriniz tesadüfen söz konusu olan bir temas sonucunda dönen çalışma aletine kapılabilir ve çalışma aleti bedeninize saplanabilir.
- Elektronik aletinizin havalandırma deliklerini muntazam aralıklar ile temizleyiniz. Motor fanı gövdenin içine toz çeker ve çok miktarda metal toz toplanması sonucunda elektriksel tehlikeler söz konusu olabilir.
■ Elektrikli aleti yanıcı malzemelerin yakınında kullanmayın. Kivilcımlar bu malzemeleri tutuşturabilir.
■ Sıvı soğutucu madde gerektiren çalışma aletleri kullanmayınız. Su veya başka sıvı soğutma maddeleri elektrik çarpmasına sebep olabilir.
- Perdahlama başlığında serbest parçalar olmasına, özellikle sabitleme sicimlerine izin vermeyiniz. Sabitleme sicimlerini toplayınız veya kısaltınız. Serbest, alet ile birlikte dönen sabitleme sicimleri parmaklarınıza dolanabilir veya işlenecek parçaya takılabilir.

Geri tepme ve ilgili güvenlik bilgileri

Geri tepme, dönmekte olan taşlama diski, zımpara tablası, tel fırça ve benzeri uçların takılması veya bloke olması sonucu ortaya çıkan ani tepkidir. Takılma ve blokaj dönmekte olan ucun ani olarak durmasına neden olur. Bu gibi durumlarda elektrikli el aleti blokaj yerinden ucun dönme yönünün tersine doğru savrulur. Örneğin bir taşlama diski iş parçası içinde takılır veya bloke olursa, taşlama diskinin içine giren kenarı tutulur ve disk kırılır veya geri tepme kuvvetinin ortaya çıkmasına neden olur. Bu durumda taşlama diski blokaj yerinden, diskin dönme yönüne bağlı olarak kullanıcıya doğru veya kullanıcıının tersine

hareket eder. Bu gibi durumlarda taşlama disklerinin kırılma olasılığı da vardır.Geri tepme kuvveti elektrikli el aletinin yanlış veya hatalı kullanımı sonucu ortaya çıkar. Geri tepme kuvvetleri aşağıda açıklanan koruyucu önlemlerle önlenebilir.

• Elektronik aleti iyice sıkı tutunuz, bedeninizi ve kollarınızı geri tepme kuvvetlerini karşılayabilecek bir konuma alınız. Harekete geçişteki geri tepme kuvvetlerinde veya reaksiyon torklarında azami kontrol sağlayabilmek için, varsa ek bir tutamak kullanınız. Aleti kullanan kişi, uygun itina önlemleri sayesinde geri tepme ve reaksiyon kuvvetlerine hakim olabilir.
  ■ Elinizi kesinlikle dönen çalışma aletlerinden uzak tutunuz. Çalışma aleti geri tepme esnasında elinizin üzerinde hareket edebilir.
  ■ Elektronik aletin bir geri tepme esnasında hareket alanı dahiline vücudunuzun girmesini engelleyiniz. Geri tepme, elektrikli aleti perdahlama cihazının blokaj yerinde hareket ettiği yönün tersine hareket ettirir.
• Köşelerde, keskin kenarlarda vs. özellikle daha itinalı çalışınız. Çalışma aletlerinin işlenecek parçada geri tepmesini ve sıkışmasını önleyiniz. Dönen çalışma aleti köşelerde, keskin kenarlarda veya yüzeylerde geri teptiğinde sıkışmaya elverişlidir. Bu, alet üzerindeki kontrolün kaybına veya geri tepmeye yol açar.
  ■ Zincir veya dişli testere ağızları kullanmayınız. Bu tür çalışma aletleri çok sık geri tepmeye veya elektronik alet üzerinden kontrol kaybına neden olur.

Taşlama ve kesici taşlama için özel uyarılar

■ Sadece elektrikli el aletiniz için müsaade edilen taşlama uçlarını ve bu uçlar için öngörülen koruyucu kapağı kullanın. Bu elektrikli el aleti için öngörülmeyen taşlama uçları yeterli ölçüde kapatılmazlar ve güvenli değildirler.
- Dirsekli taşlama diskleri, taşlama yüzeyleri koruyucu kapak kenarı düzlemini aşmayacak biçimde takılmalıdır. Usulüne göre takılmamış, koruyucu kapak kenarını

aşan bir taşlama diski yeterli ölçüde kapatılamaz.

■ Koruyucu kapak elektrikli el aletine güvenli bir biçimde takılmış olmalı ve en yüksek güvenliği sağlamak üzere taşlama ucunun mümkün olan en küçük parçası kullanıcıyı gösterecek biçimde ayarlanmalıdır. Koruyucu kapak kullanıcııyı iş parçasından kopan parçacıklara, taşlama ucuyla yanlışlıkla temasa, kívımlara ve giysilerin tutuşmasına karşı korur.
■ Taşlama uçları sadece tavsiye edilen uygulamalarda kullanılabilir. Örneğin: Bir kesme diskinin kenarı ile hiçbir zaman taşlama yapmayın. Kesici taşlama diskleri uçları ile malzeme kazıma için geliştirilmiştir. Bu uçlara yandan baskı uygulandığında kırılabilirler.
■ Seçtiğiniz taşlama diski için daima hasar görmemiş doğru büyüklük ve biçimde germe flanşı kullanın. Uygun flanşlar taşlama disklerini destekler ve kırılma tehlikesini önlerler. Kesici taşlama diskleri için öngörülen flanşlar diğer uçlara ait flanışlardan farklı olabilir.
■ Büyük elektrikli el aletlerini ait yıpranmış taşlama disklerini kullanmayın. Büyük elektrikli el aletlerinde kullanılan taşlama diskleri yüksek devirli küçük el aletlerinde kullanılmaya elverişli değildirler ve kırılabilirler.

Kesici taşlama için diğer özel uyarılar

• Kesici taşlama diskinin bloke olmamasını sağlayın veya bu diske yüksek bastırma kuvveti uygulamayın. Aşırı derinlikte kesme yapmayın. Kesici taşlama ucuna aşırı yüklenme açılandırma yapılmasına veya blokaja neden olabilir ve bunun sonunda da geri tepme kuvveti oluşabilir veya taşlama ucu kırılabilir.
  Dönmekte olan kesici taşlama diskinin ön ve arka alanına yaklaşmayın. Kesici taşlama diskini iş parçasından dışarı çıkarırsanız bir geri tepme kuvveti oluştuğunda dönen disk size doğru savrulabilir.
• Kesici taşlama diski sıkışacak olursa veya siz işe ara verirseniz elektrikli el aletini kapatın ve disk tam olarak duruncaya kadar aleti sakin biçimde tutun. Dönmekte olan kesici taşlama diskini hiçbir zaman kesme yerinden çıkarmayı denemeyin,

aksi takdirde geri tepme kuvveti oluşabilir. Sıkışmanın nedenini tespit edin ve giderin.

■ Elektrikli el aleti iş parçası içinde bulunduğu sürece onu tekrar çalıştırmayın.
Kesme işine dikkatli biçimde devam etmeden önce kesme diskinin en yüksek devire ulaşmasını bekleyin. Aksi takdirde disk takılabilir, iş parçasından çıkabilir veya bir geri tepme kuvveti oluşabilir.
- Kesici taşlama diskinin sıkışması sonucu oluşabilicek geri tepme kuvvetlerini önlemek için büyük levha veya iş parçalarını destekleyin. Büyük iş parçaları kendi ağırlıkları ile bükülebilir. Büyük iş parçaları iki yandan desteklenmelidir, hem kesme hattının yakınından hem de kenardan.
Duvarlar veya diğer görülmeyen alanların olduğu yerlerde özellikle “cep kesmelerinde” dikkatli olun. Malzeme içine dalan kesici taşlama diskleri kesme işlemi sırasında gaz veya su borularına, elektrik kablolarına veya diğer nesnelere rastlayarak geri tepme kuvveti oluşturabilirler.

Zimpara kağıtları ile çalışmaya ait özel uyarılar

■ Boyutları yüksek zımpara kağıtlarını kullanmayın, zımpara kağıtları için üreticinin verilerine uyun. Zımpara tablasından dışarı çıkıntı yapan zımpara kağıtları yaralanmalara neden olabilirler, blokaja neden olabilirler, yırtılabilirler veya geri tepme kuvvetlerinin oluşmasına neden olabilirler.

Diğer güvenlik bilgi ve uyarıları

• Şebeke gerilimi ve tip levhası üzerindeki gerilim bilgileri aynı olmalıdır.
• Mil kilitlemesine sadece alet duru konumdayken basıniz.

Ses ve vibrasyon

Ses ve titreşim değerleri EN 60745 standartına göre tespit edilmiştir.

Cihazın A değerindeki ses seviyesi, tipik olarak şöyledir:

– Ses basıncı seviyesi L _pA : 93 dB(A);
– Ses gücü seviyesi L WA: 104 dB(A);
– Şüphe oranı K: 3 dB.

Yüzey taşlamada (kaba işleme) toplam titreşim değeri:

• Emisyon değeri a h: 5,9 m/s ^2
  – Şüphe oranı K: 1,5 m/s ^2

Zımpara kağıdı ile zımparalamada titreşim toplam değeri:

– Emisyon değeri a h: 5,0 m/s ^2

– Şüphe oranı K: 1,5 m/s ^2

DIKKAT!

Bildirilen ölçüm değerleri sadece yeni cihazlar içindir. Günlük kullanımda ses ve titreşim değerleri değişir.

i BİLGİ

Bu talimatta bildirilen titreşim seviyesi, EN 60745 standartında norm olarak kabul edilmiş bir ölçme yöntemine göre ölçül-müştür ve elektronik aletlerin birbiriyle kıyaslanması için kullanılabilir. Bu değer, titreşimden kaynaklanan yüklenme durumunun geçici olarak tahmin (ön tahmin) edilmesi için de kullanılabilir. Bildirilen titreşim seviyesi, elektronik aletin esas kullanım alanlarını göstermektedir. Fakat eğer elektronik alet başka uygulamalar, farklı ek aletler ile veya yetersiz bakım durumunda kullanılırsa, titreşim seviyesi de bildirilen değerden sapabilir. Bu da, titreşim yükünü tüm çalışma süresi aralığında oldukça yükseltebilir.

Titreşim yükünün doğru tahmini için, cihazın kapalı olduğu süreler veya kapalı olmamakla birlikte, gerçekten kullanılmadığı süreler de dikkate alınmalıdır. Bu da, titreşim yükünü tüm çalışma süresi aralığında oldukça düşürebilir.

Cihazı kullanan kişinin titreşimlerin etkisine karşı korunması için, ek güvenlik önlemleri alın, örneğin: Elektrikli aletlerin ve çalışma aletlerinin bakımı, ellerin sıcak tutulması, çalışma süreçlerinin organizasyonu.

DIKKAT!

basıncı 85 dB(A) değerini aşınca, işitme koruma donanımı kullanınız.

Kullanma kılavuzu

UYARI!

Cihazda yapılacak herhangi bir işlemden önce elektrik fişini çekip çıkarınız.

Cihazı kullanmaya başlamadan önce

■ Avuç taşlama cihazını ambalajdan çıkarınız ve teslimat kapsamının eksiksiz olduğunu ve muhtemel transport hasarları olmadığını kontrol ediniz.

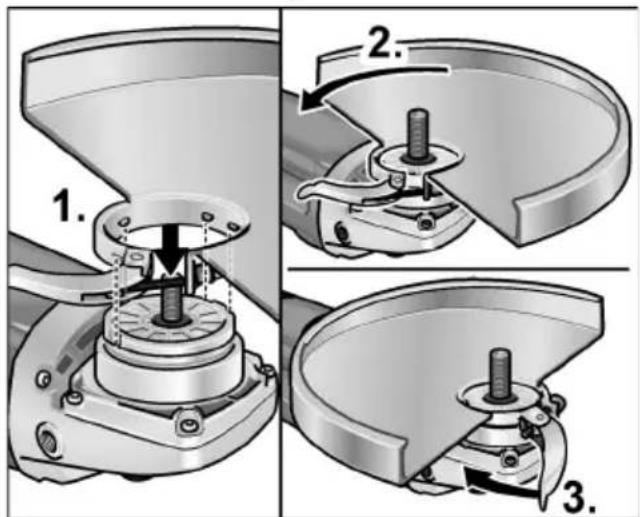

■ Koruma kapağını germe halkasıyla germe flanşına takınız, bu sırada germe halkasındaki kamları flanştaki oluklara yerleştiriniz (1.).
■ Koruma kapağını istediğiniz pozisyona çeviriniz (2.) ve germe kolunu sıkınız (3.).

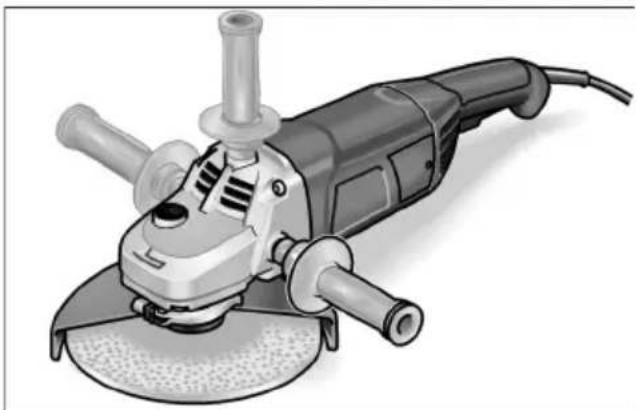

■ Ilave tutamak monte edilmelidir.

Açılması ve kapatılması Kilitlemeden kısa süre çalıştırma

■ Açma kilidine bastırınız ve kilidi basılı tutunuz (1.).
■ Şaltere basınız (2.).
■ Kapatmak için şalteri serbest bırakınız.
- Açma kilidine bastırınız ve kilidi basılı tutunuz (1.). - Şaltere basınız (2.). - Kapatmak için şalteri serbest bırakınız.

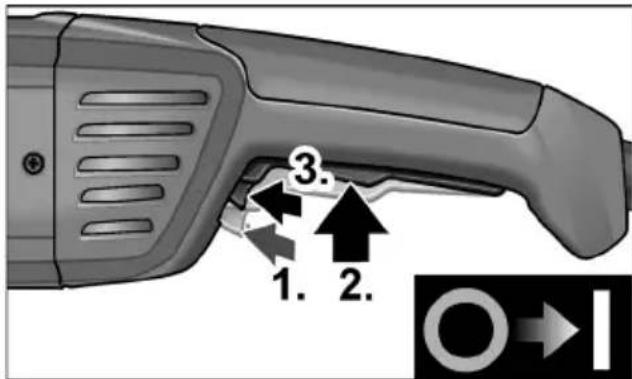

Kilitleyerek sürekli çalıştırma

■ Açma kilidine bastırınız ve kilidi basılı tutunuz (1.).
■ Şaltere bastırınız ve şalteri basılı tutunuz (2.).
■ Kilitleme düğmesine basınız (3.).

■ Kapatmak için şaltere kısa süre basınız ve ardından serbest bırakınız.

Hızlı germe kapağının ayarlanması

UYARI!

Cihazda yapılacak herhangi bir işlemden önce elektrik fişini çekip çıkarınız. Kaba taşlama ve kesme çalışmalarında kesinlikle koruyucu başlıksız çalışmayınız. Kesme işleminde özel bir hızlı sıkıştırma kesme koruyucu kapağı kullanılmalıdır.

DIKKAT!

Yaralanma tahlikesi! Koruyucu eldiven giyiniz.

■ Germe kolunu çözünüz (1.).
■ Koruyucu başlığı ayarlayınız (2.).
■ Germe kolunu yeniden sıkınız (3.).

Aletin sabitlenmesi/değiştirilmesi

UYARI!

Cihazda yapılacak herhangi bir işlemden önce elektrik fişini çekip çıkarınız.

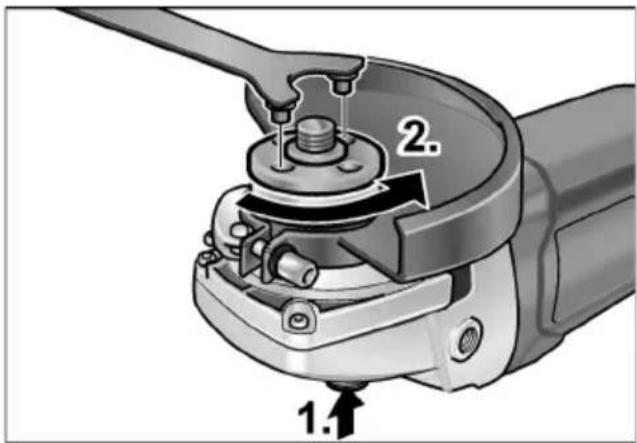

- Mil kilit düzenine basınız ve basılı tutunuz (1.).

■ Alın deliği anahtarı ile germe somununu saat yönünün tersine çevirerek milden sökünüz ve çıkarınız (2.).
■ Taşlama diskini doğru konumda yerleştiriniz.

■ Germe somununu mile vidalayınız.

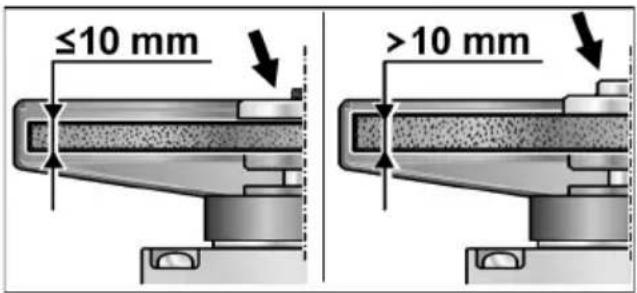

- Taşlama diski ≧ 10 mm kalınlığında: Germe somununun flaşlı kısmı yukarı, milin ucunu göstermelidir.
- Taşlama diski > 10 mm kalınlığında: Germe somununun flanşlı kısmı aşağıyı, dişli kutusunu göstermelidir.
- Mil kilit düzenine basınız ve basılı tutunuz.
■ Germe somununu alın deliği anahtarıyla sıkınız.
■ Elektrik fişini prize takınız.
■ Avuç taşlama cihazını devreye sokunuz (açma şalterini sabitleme konumuna almayınız) ve yakl. 30 saniye çalıştırınız. Dengesiz dönme ve titreşimler olup olmadığını kontrol ediniz.
■ Avuç taşlama cihazını kapatınız.

Çalışma bilgileri

BİLGİ

Makine kapatıldıktan sonra, taşlama aleti kısa bir süre hareket etmeye devam eder.

Kaba taşlama

UYARI!

Kesme diskini kesinlikle kaba taşlama çalışması için kullanmayınız.

– En iyi aşındırma sonucu 20–40° temas açısından elde edilir.
– Avuç taşlama cihazını uygun bir bastırma gücü ile ileri-geri veya sağa-sola hareket ettiriniz. Böylelikle işlenecek parça çok fazla ısınmaz ve herhangi bir renk değişimi olmaz; ayrıca işlenen parça üzerinde herhangi bir derin iz de kalmaz.

Taşlayarak kesme çalışması

DIKKAT!

Taşlayarak kesme işleminde özel bir kesme koruyucu kapağı kullanılmalıdır.

– Duvar taşlarının, betonun ve doğal taşların kesilmesi sırasında sağlığa zararlı kuartz tozları açığa çıkar.
– Basınç uygulamayınız, eğik tutmayınız, sallanma veya titreme olmamasına dikkat ediniz.

– Avuç taşlama cihazı daima alet dönme yönünün tersi yöne doğru kullanılmalıdır. Aksi halde, kesme yarığından kontrolsüz dışarı fırlama tehlikesi söz konusu olabilir.
– Cihazı ilerletme hızını, işlenecek malzemeye göre ayarlayınız: Malzeme ne kadar sert olursa, o kadar yavaş ilerlemeye dikkat ediniz.

Üretici ürünleri hakkında daha fazla bilgi için bakınız www.flex-tools.com.

Bakım ve muhafaza

UYARI!

Cihazda yapılacak herhangi bir işlem-den önce elektrik fisini çekip çıkarınız.

Temizleme

UYARI!

Metal işlenmesi halinde, aşırı koşullarda kullanım durumunda cihazın gövdesinin iç kısmında elektrik akımı iletme özelliğine sahip toz toplanabilir. Bu da koruyucu izolasyonu etkiler!

Dekupaj testereleri, hatalı elektrik akımına karşı koruma şalteri (devreye sokma akımı 30 mA) üzerinden çalıştırınız.

Cihazı ve havalandırma deliklerini muntazam aralıklar ile temizleyiniz.

Temizleme sıklığı, işlenen malzemeye ve kullanma süresine bağlıdır.

Motoru da kapsayan gövde iç kısmını muntazam aralıklar ile kuru basıçlı hava püskürterek temizleyiniz.

Karbon fırçalar

Avuç taşlama cihazı, kapatma kömürleri ile donatılmıştır.

Kapatma kömürleri aşınma sınırına ulaştıktan sonra, avuç taşlama cihazı otomatik olarak kapatılır.

BİLGİ

Parça değiştirirken sadece üreticinin orijinal parçalarını kullanınız. Yabancı firmaların ürünlerinin kullanılması halinde, üreticinin garanti sorumluluğu kaybolur.

Cihazın arka kısmındaki hava giriş delikleri üzerinden, cihaz kullanılırken oluşan karbon alevi gözlenebilir.

Kapatma karbonlarının aşınma sınırına ulaşıldıktan sonra, onarım frezesi otomatik olarak kapatılır. Taşlama cihazını, üretici tarafından yetkilendirilmiş bir yetkili servis atölyesine teslim ediniz.

Dişli düzen

i BilGi

Dişli düzen kafasındaki civataları garanti süresi esnasında çözmeyiniz. Buhususa dikkat edilmezse, üreticinin garanti yükümlülüğü ortadan kalkar.

Onarımlar

Tüm onarımlar sadece üretici tarafından yetki verilmiş, yetkili servis atölyesinde yaptırılmalıdır.

Yedek parçalar ve aksesuarlar

Daha başka aksesuar için, özellikle de aletler ve perdahlama maddeleri için, üretici kataloglarına bakınız.

Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz:

www.flex-tools.com

Giderme bilgileri

! UYARI!

Eskimiş cihazları, elektrik kablosunu cihazdan ayırarak kullanılamaz hale getiriniz.

Sadece AB ülkeleri için Elektronik cihazları normal çöp kutusuna atmayınız!

Elektronik ve elektrikli eski cihazlar ve yerel hukuka uyarlama ile ilgili 2012/19/AT sayılı Avrupa direktifine göre, eskimiş elektronik cihazlar ayrı toplanmalı ve çevreye zarar vermeyecek şekilde geri kazanma işlemine tabi tutulmalıdır.

i BİLGİ

Giderme olanakları hakkında bilgi almak için yetkili satıcılara danışınız!

CE-uygunluğu beyanı

Tek sorumlu olarak, "Teknik veriler" altında tanımlanan bu ürünün aşağıdaki standartlara veya standart belgelerine uygun olduğunu beyan ederiz:

2014/30/AT, 2006/42/EG, 2011/65/AT direktiflerinde bildirilen koşullara istinaden EN 60745.

Teknik belgelerden sorumlu: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Röhle Manager Research & Development (R & D)

Mesuliyet kabul edilmemesi durumları

Ürün tarafından veya ürünün

kullanılamamasından dolayı söz konusu olan, çalışmaya ara verilmesinden dolayı elde edilemeyen kazanç için ve zararlar için üretici ve üreticinin temsilcileri sorumluluk üstlenmez.

Cihazın gerektiği gibi kullanılmamasından veya başka üreticilerin ürünleri ile birlikte kullanılmasından kaynaklanan hasarlar için de üretici ve temsilcisi sorumluluk üstlenmez.

Spis treści
